Лекция 4. Пересечение прямой и плоскости. 1 Через

1 Через одну из проекций прямой проводим проецирующую плоскость 2 Один след

3 Находим линию пересечения плоскостей, заданных следами /данной плоскости К и проецирующей,

4 Точка пересечения линии пересечения плоскостей и проекции прямой - искомая точка

Определение точки пересечения прямой и плоскости – главная задача ИГ

Пересечение плоскостью гранной поверхности

Скачать презентацию Лекция 4. Пересечение прямой и плоскости. 1 Через

20756-lekciya_4_peresechenie_pryamoy_i_ploskosti.ppt

Количество слайдов: 14

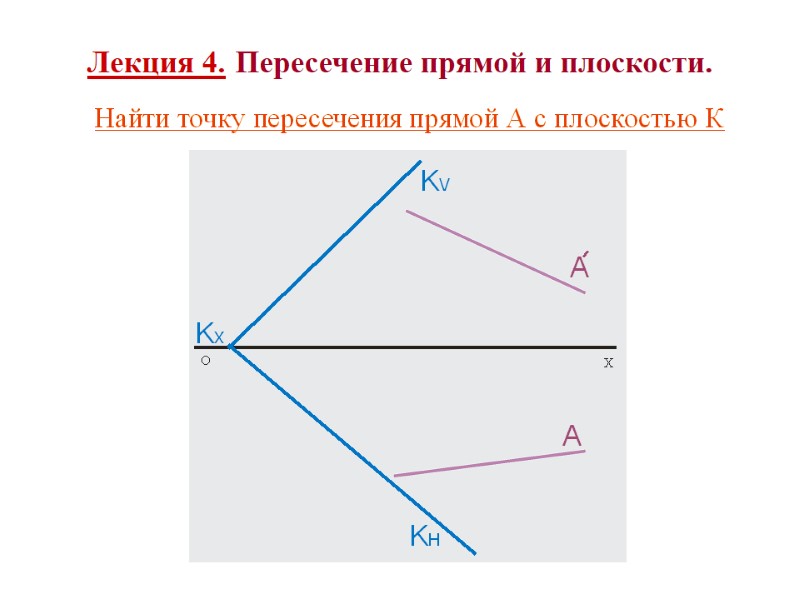

>Лекция 4. Пересечение прямой и плоскости. Лекция 4. Пересечение прямой и плоскости.

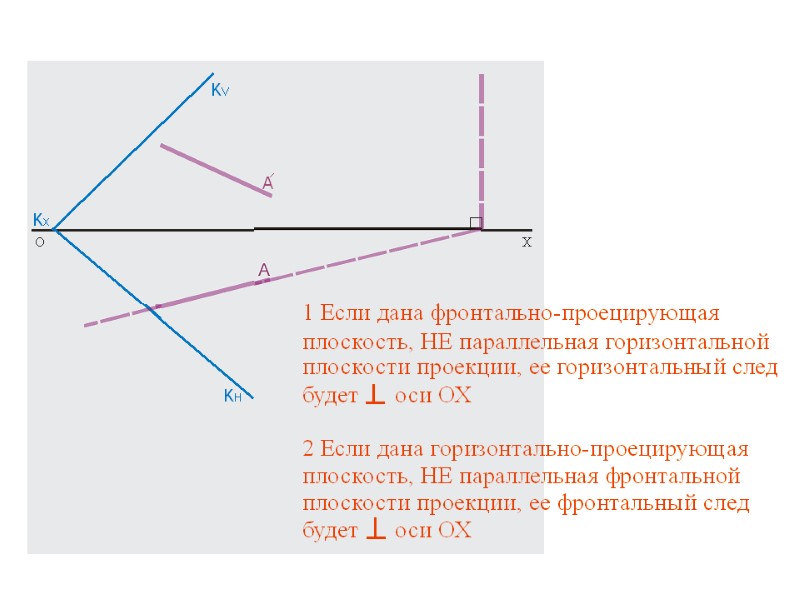

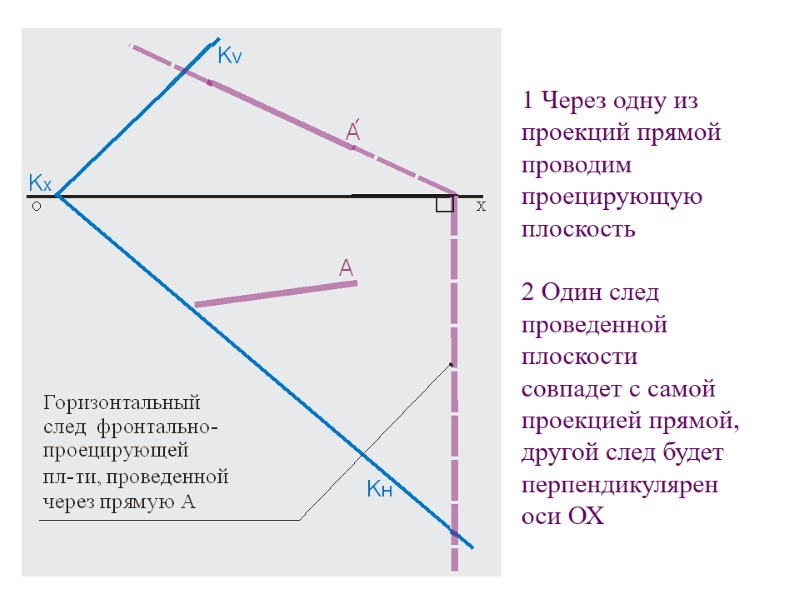

>1 Через одну из проекций прямой проводим проецирующую плоскость 2 Один след 1 Через одну из проекций прямой проводим проецирующую плоскость 2 Один след проведенной плоскости совпадет с самой проекцией прямой, другой след будет перпендикулярен оси ОХ

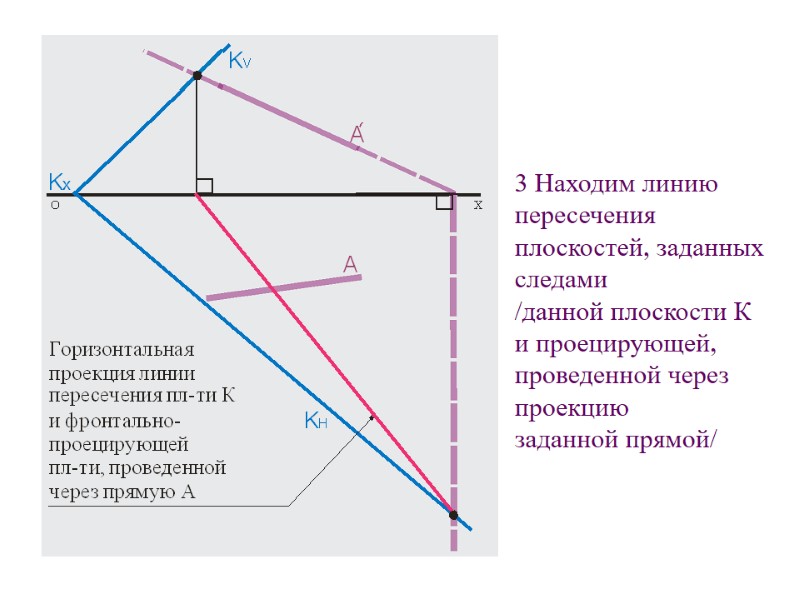

>3 Находим линию пересечения плоскостей, заданных следами /данной плоскости К и проецирующей, 3 Находим линию пересечения плоскостей, заданных следами /данной плоскости К и проецирующей, проведенной через проекцию заданной прямой/

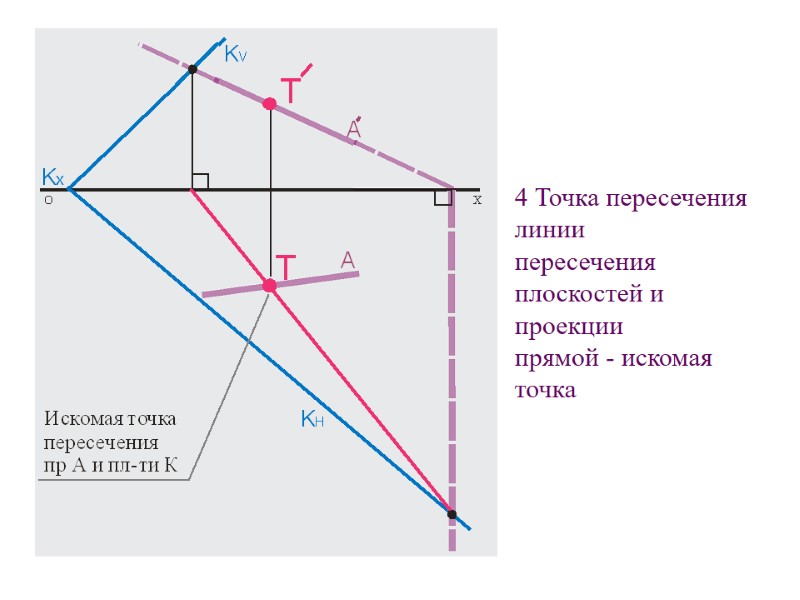

>4 Точка пересечения линии пересечения плоскостей и проекции прямой - искомая точка 4 Точка пересечения линии пересечения плоскостей и проекции прямой - искомая точка

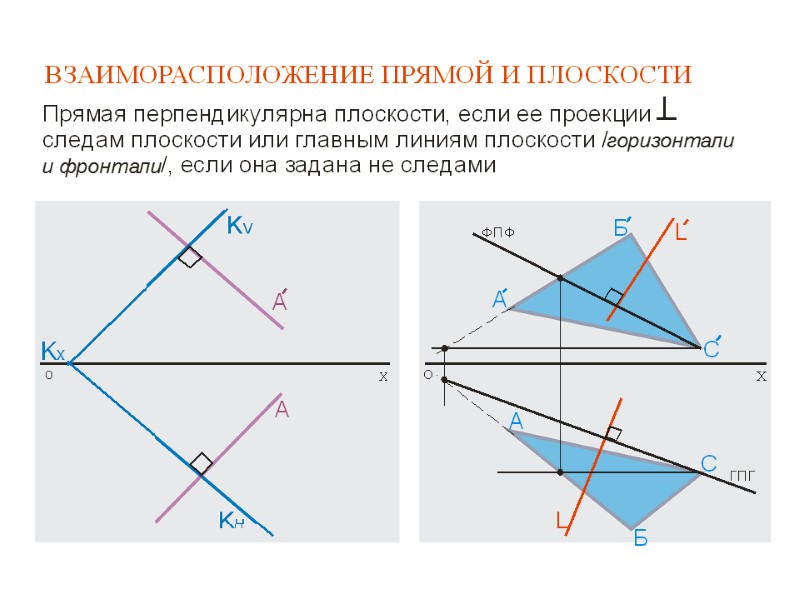

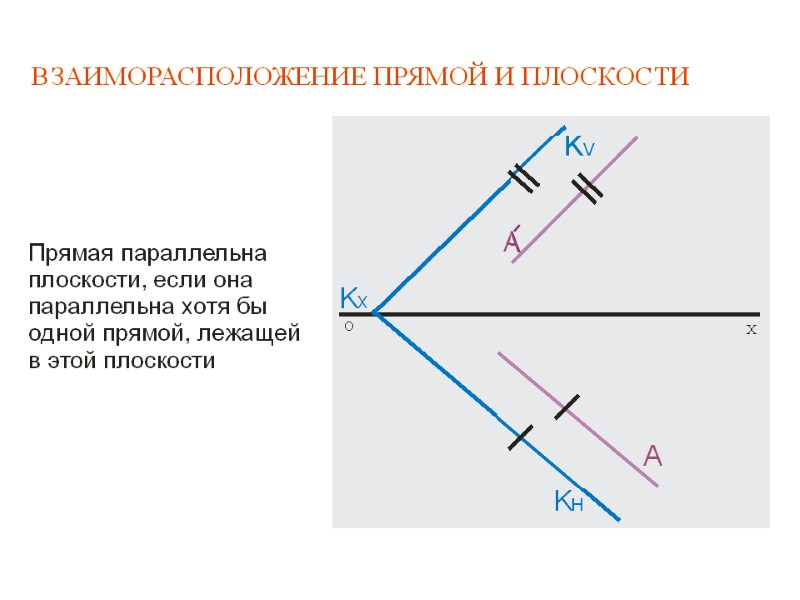

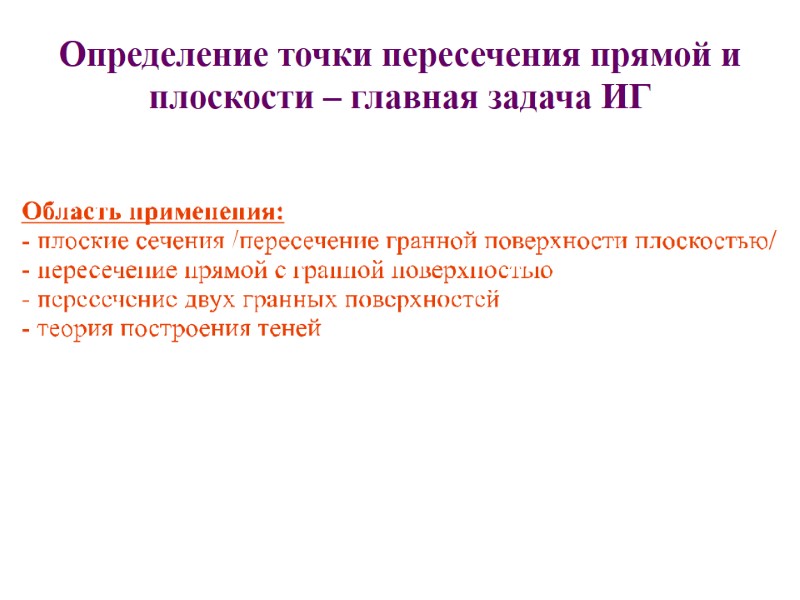

>Определение точки пересечения прямой и плоскости – главная задача ИГ Определение точки пересечения прямой и плоскости – главная задача ИГ

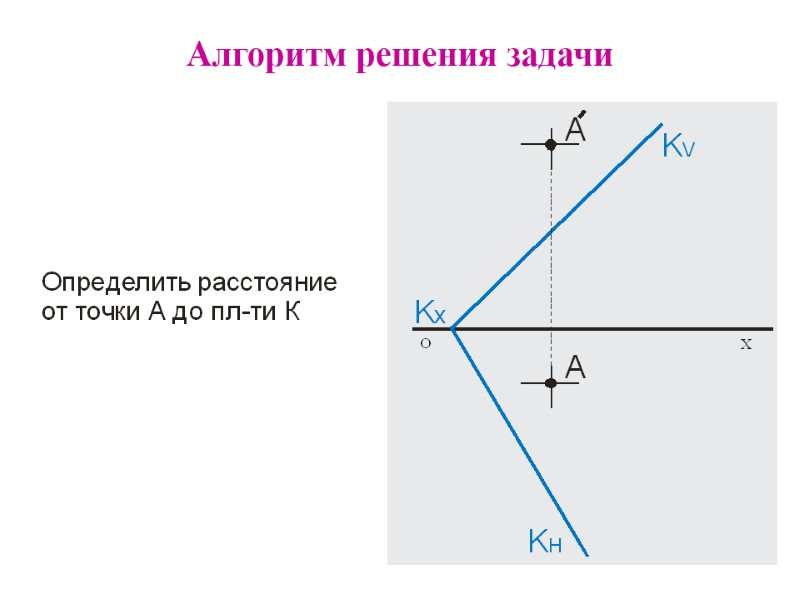

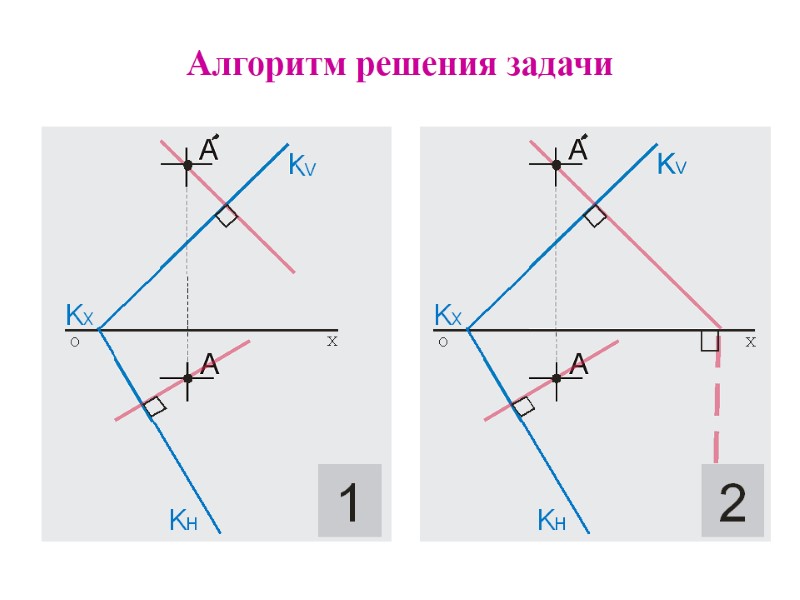

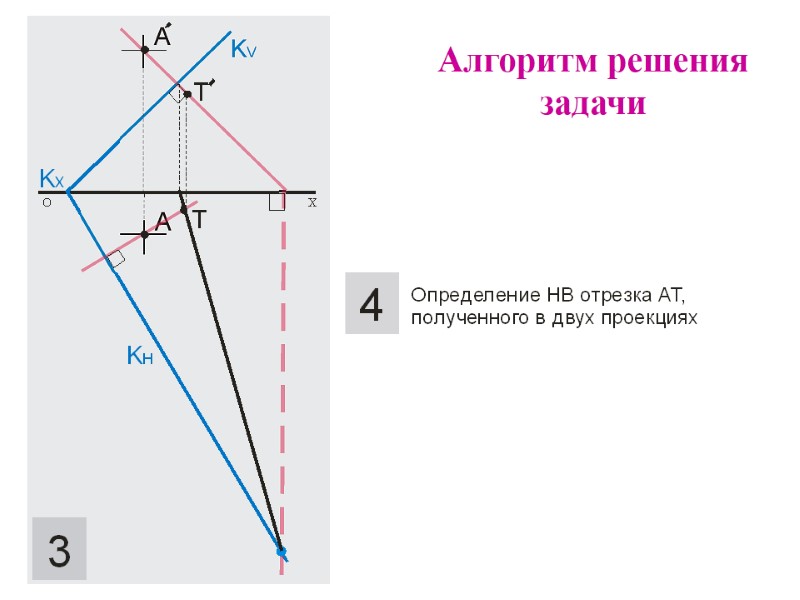

>Алгоритм решения задачи Алгоритм решения задачи

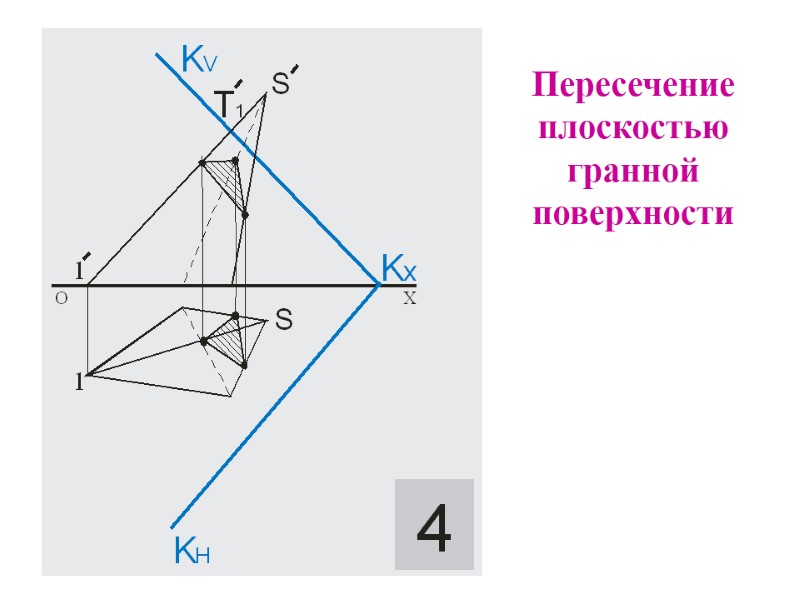

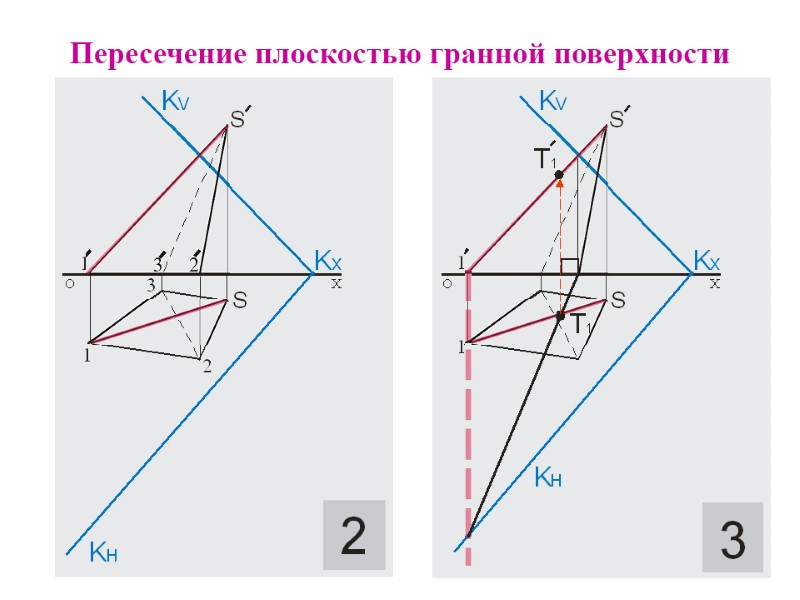

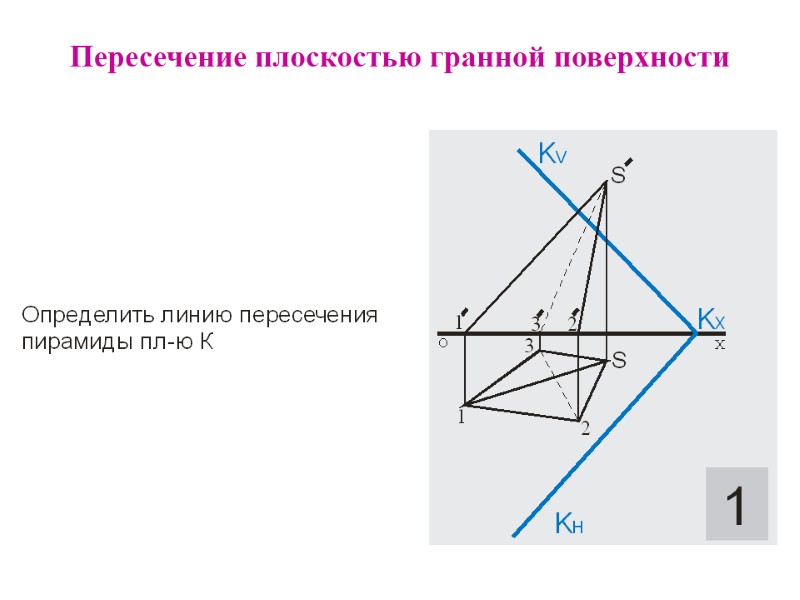

>Пересечение плоскостью гранной поверхности Пересечение плоскостью гранной поверхности
