Лекция 4 Экономичное кодирование информации План лекции

Лекция 4 Экономичное кодирование информации

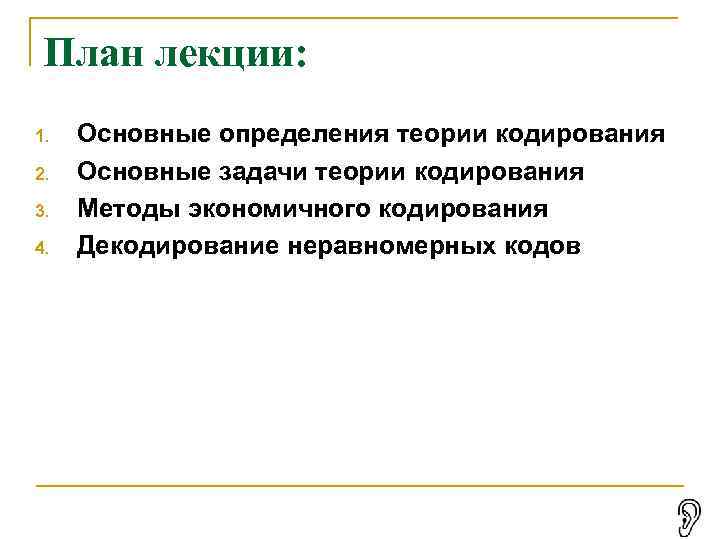

План лекции: 1. 2. 3. 4. Основные определения теории кодирования Основные задачи теории кодирования Методы экономичного кодирования Декодирование неравномерных кодов

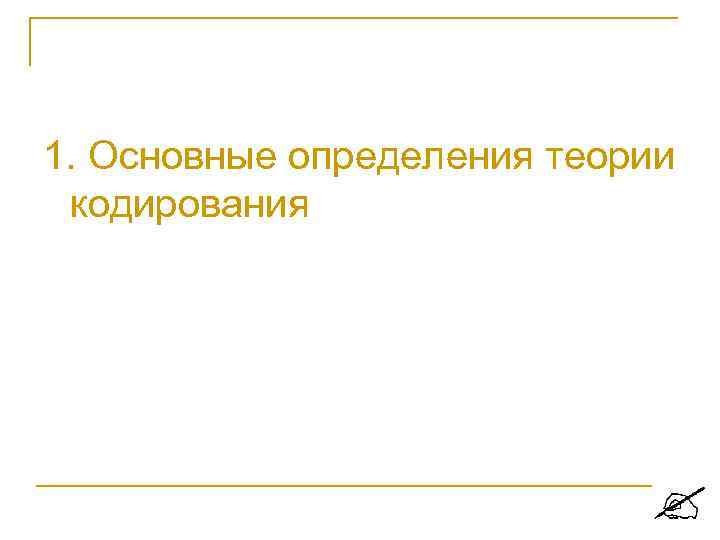

1. Основные определения теории кодирования

Алфавит - набор знаков, в котором установлен порядок их следования

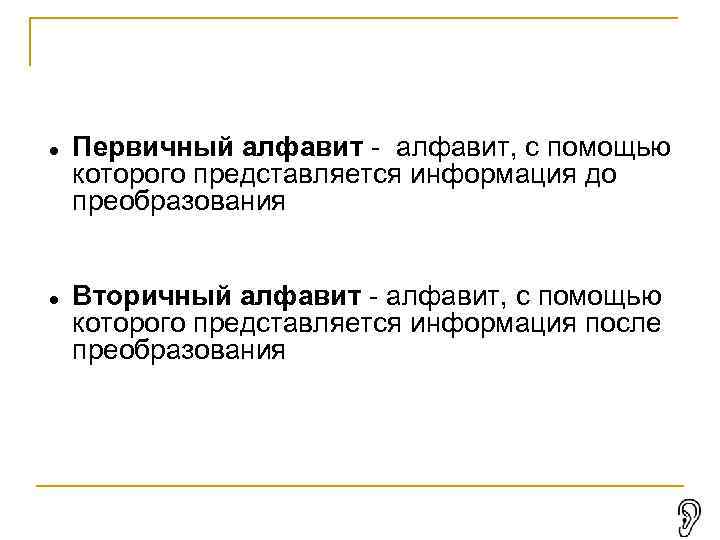

Первичный алфавит - алфавит, с помощью которого представляется информация до преобразования Вторичный алфавит - алфавит, с помощью которого представляется информация после преобразования

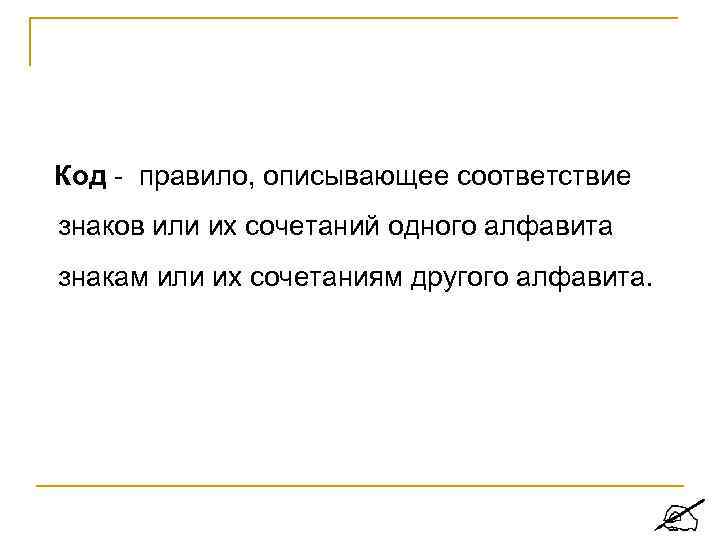

Код - правило, описывающее соответствие знаков или их сочетаний одного алфавита знакам или их сочетаниям другого алфавита.

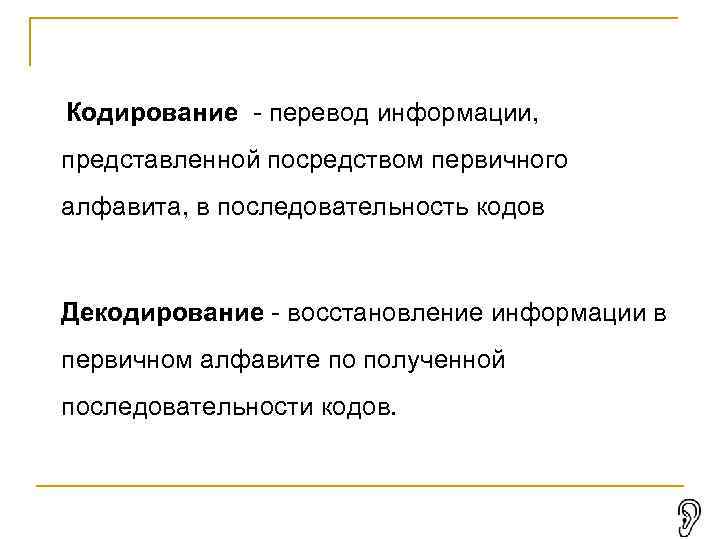

Кодирование - перевод информации, представленной посредством первичного алфавита, в последовательность кодов Декодирование - восстановление информации в первичном алфавите по полученной последовательности кодов.

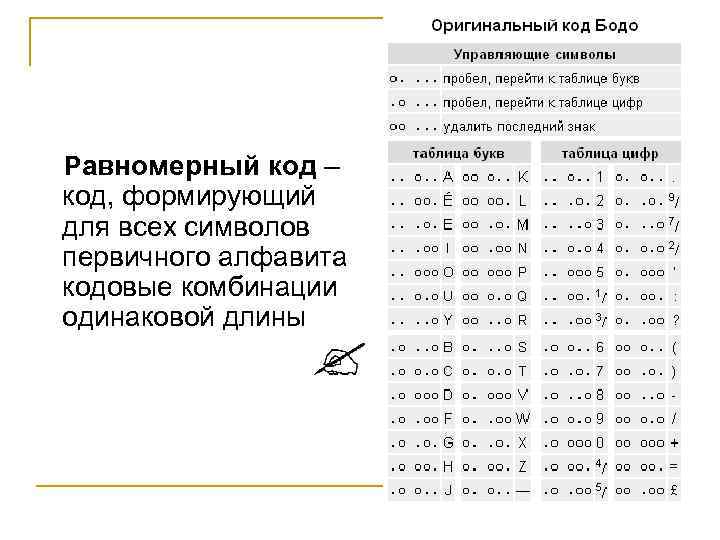

Равномерный код – код, формирующий для всех символов первичного алфавита кодовые комбинации одинаковой длины

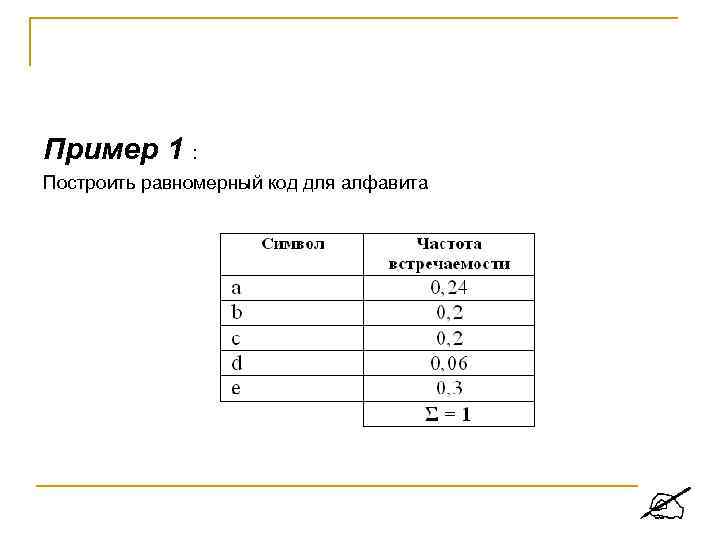

Пример 1 : Построить равномерный код для алфавита

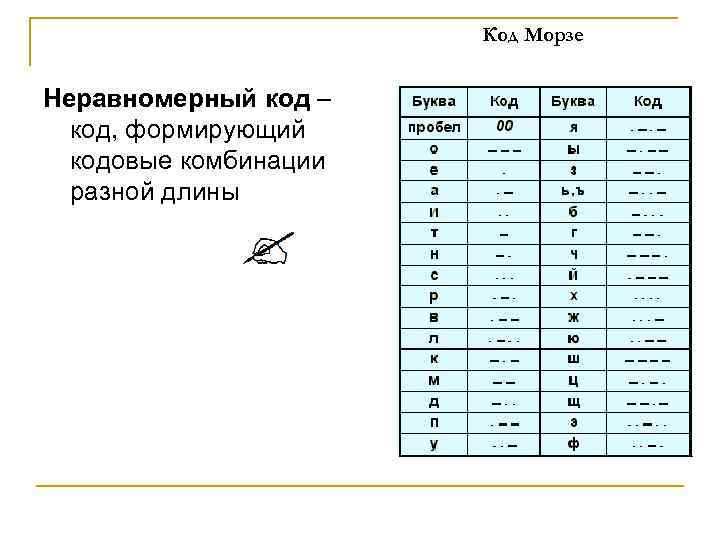

Код Морзе Неравномерный код – код, формирующий кодовые комбинации разной длины

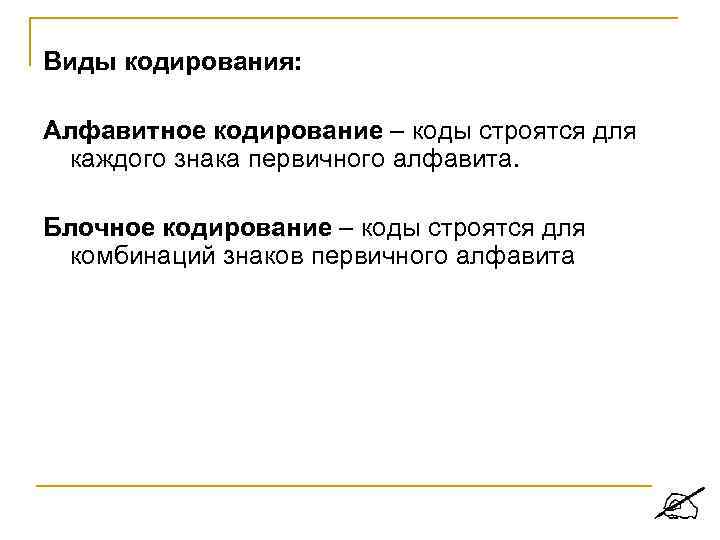

Виды кодирования: Алфавитное кодирование – коды строятся для каждого знака первичного алфавита. Блочное кодирование – коды строятся для комбинаций знаков первичного алфавита

Двоичное кодирование При двоичном кодировании для формирования сообщения используются только два типа сигналов (обозначаются 0 и 1)

Обратимость кодирования Операции кодирования и декодирования называются обратимыми, если их последовательное применение обеспечивает возврат к исходной информации без каких-либо ее потерь

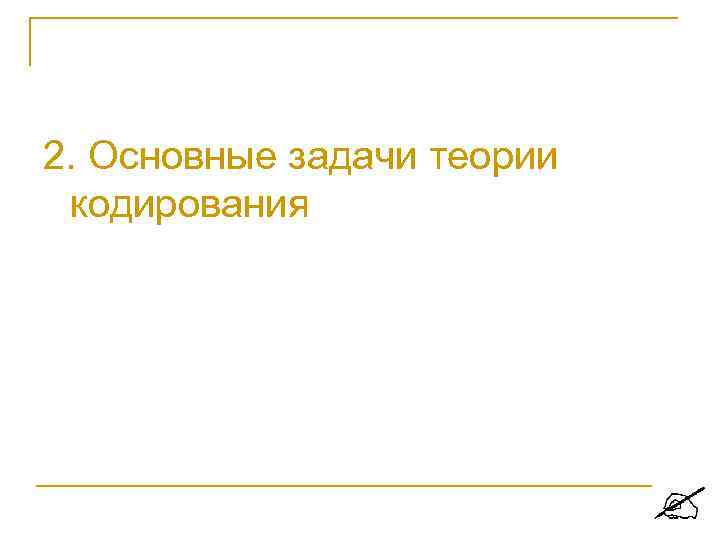

2. Основные задачи теории кодирования

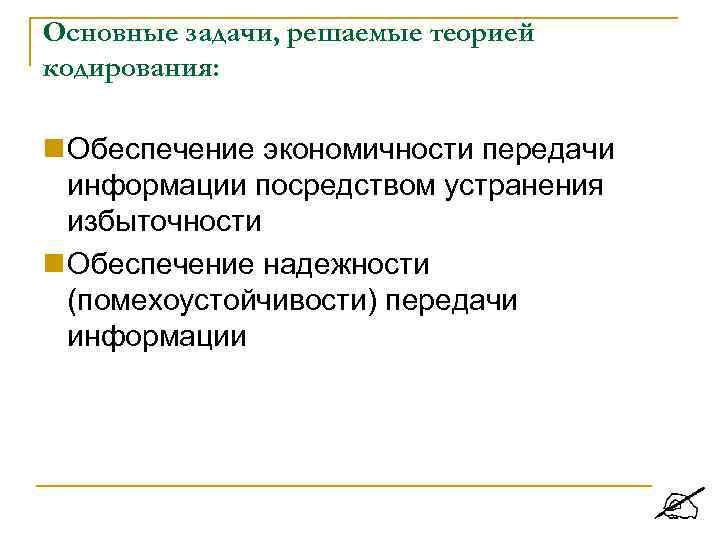

Основные задачи, решаемые теорией кодирования: Обеспечение экономичности передачи информации посредством устранения избыточности Обеспечение надежности (помехоустойчивости) передачи информации

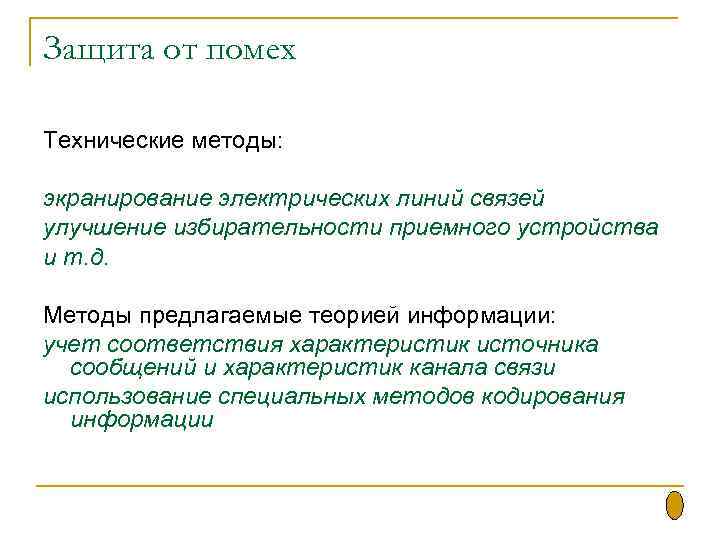

Защита от помех Технические методы: экранирование электрических линий связей улучшение избирательности приемного устройства и т. д. Методы предлагаемые теорией информации: учет соответствия характеристик источника сообщений и характеристик канала связи использование специальных методов кодирования информации

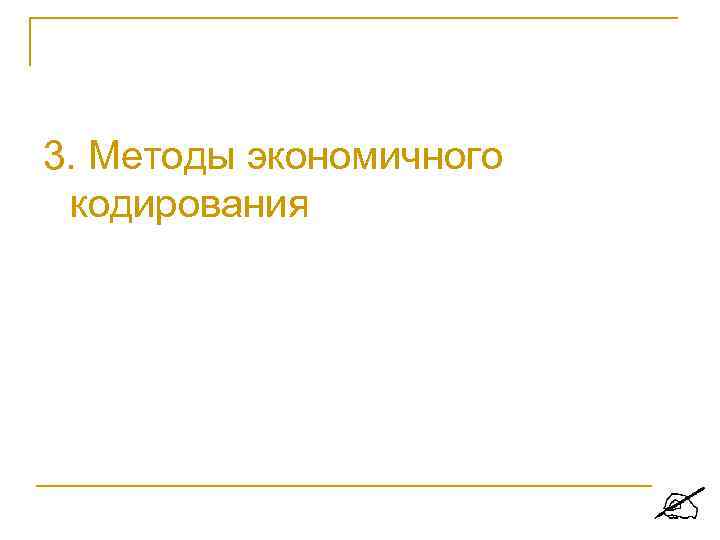

3. Методы экономичного кодирования

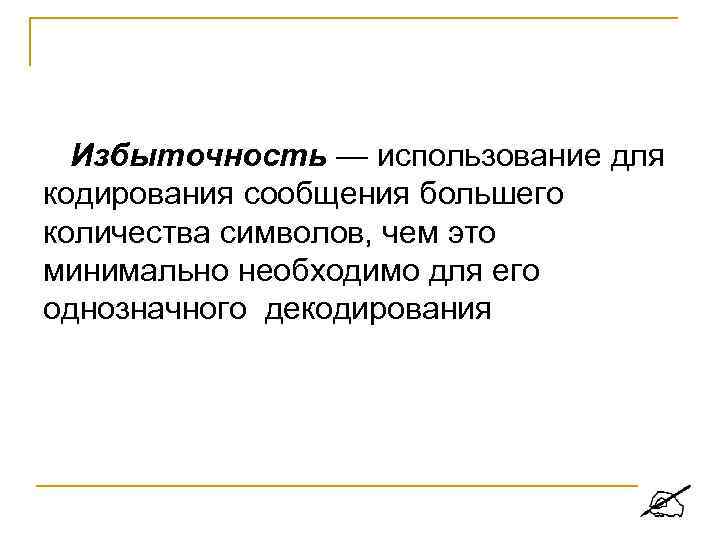

Избыточность — использование для кодирования сообщения большего количества символов, чем это минимально необходимо для его однозначного декодирования

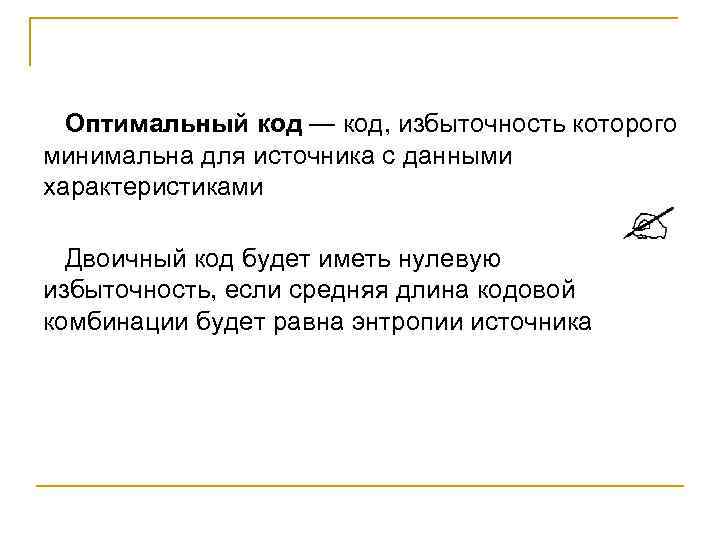

Оптимальный код — код, избыточность которого минимальна для источника с данными характеристиками Двоичный код будет иметь нулевую избыточность, если средняя длина кодовой комбинации будет равна энтропии источника

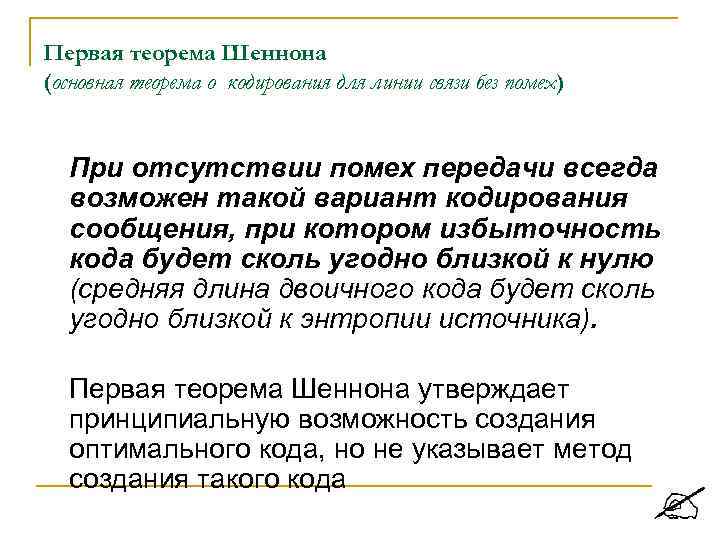

Первая теорема Шеннона (основная теорема о кодирования для линии связи без помех) При отсутствии помех передачи всегда возможен такой вариант кодирования сообщения, при котором избыточность кода будет сколь угодно близкой к нулю (средняя длина двоичного кода будет сколь угодно близкой к энтропии источника). Первая теорема Шеннона утверждает принципиальную возможность создания оптимального кода, но не указывает метод создания такого кода

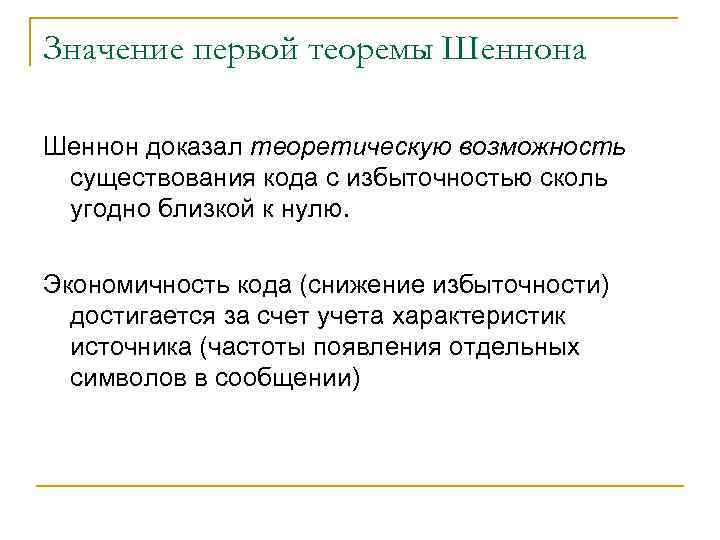

Значение первой теоремы Шеннона Шеннон доказал теоретическую возможность существования кода с избыточностью сколь угодно близкой к нулю. Экономичность кода (снижение избыточности) достигается за счет учета характеристик источника (частоты появления отдельных символов в сообщении)

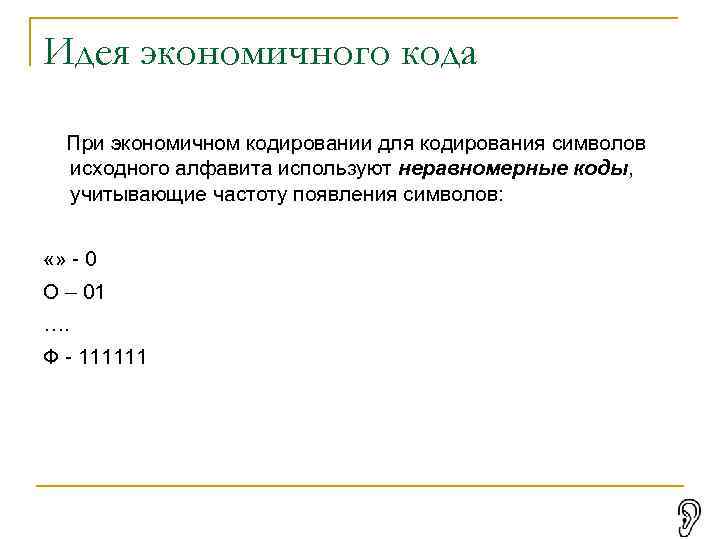

Идея экономичного кода При экономичном кодировании для кодирования символов исходного алфавита используют неравномерные коды, учитывающие частоту появления символов: «» - 0 О – 01 …. Ф - 111111

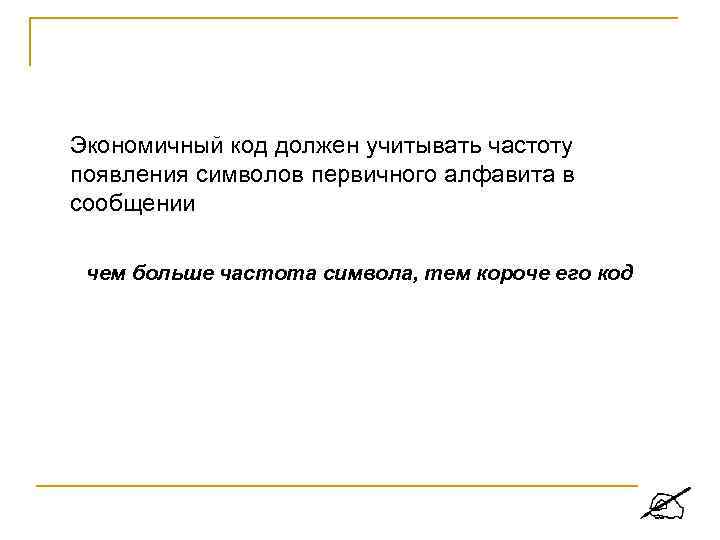

Экономичный код должен учитывать частоту появления символов первичного алфавита в сообщении чем больше частота символа, тем короче его код

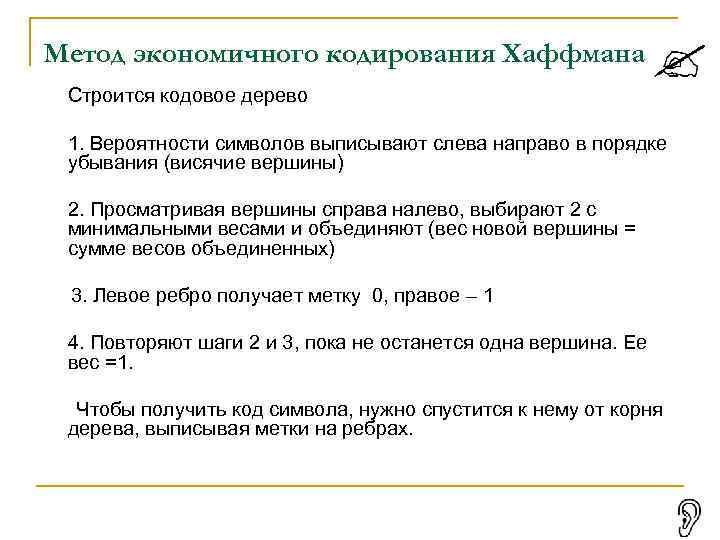

Метод экономичного кодирования Хаффмана Строится кодовое дерево 1. Вероятности символов выписывают слева направо в порядке убывания (висячие вершины) 2. Просматривая вершины справа налево, выбирают 2 с минимальными весами и объединяют (вес новой вершины = сумме весов объединенных) 3. Левое ребро получает метку 0, правое – 1 4. Повторяют шаги 2 и 3, пока не останется одна вершина. Ее вес =1. Чтобы получить код символа, нужно спустится к нему от корня дерева, выписывая метки на ребрах.

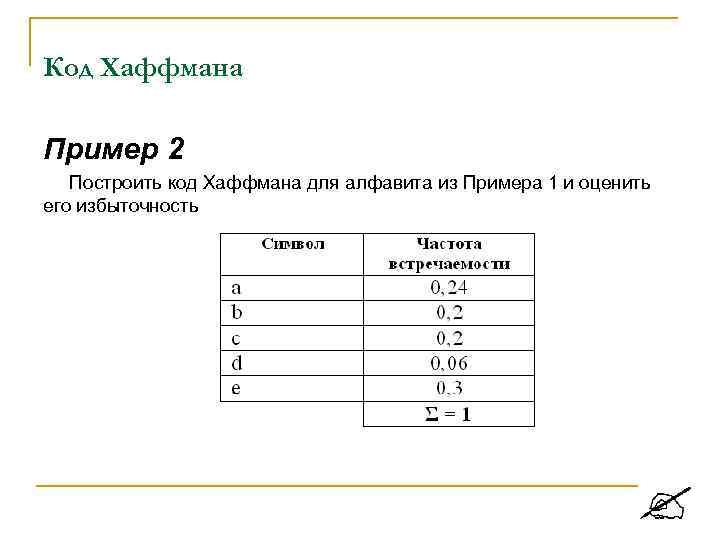

Код Хаффмана Пример 2 Построить код Хаффмана для алфавита из Примера 1 и оценить его избыточность

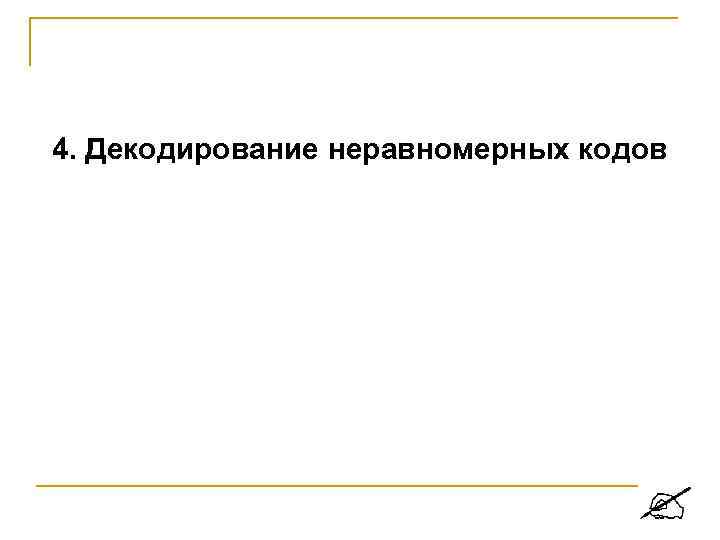

4. Декодирование неравномерных кодов

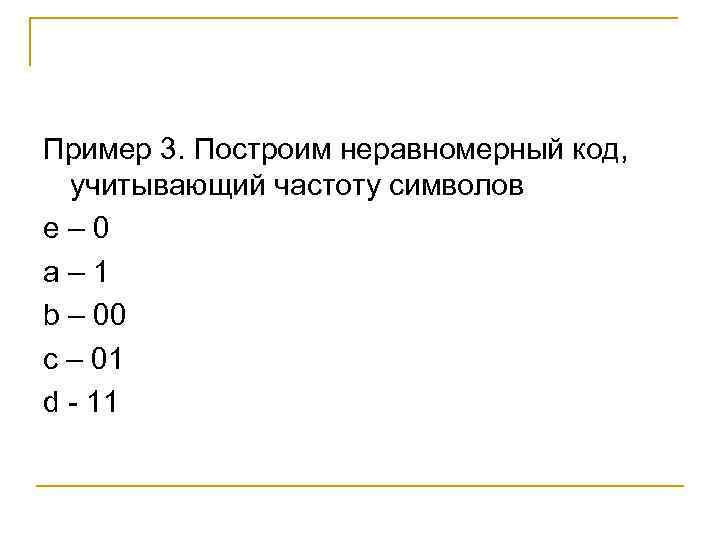

Пример 3. Построим неравномерный код, учитывающий частоту символов e– 0 a– 1 b – 00 c – 01 d - 11

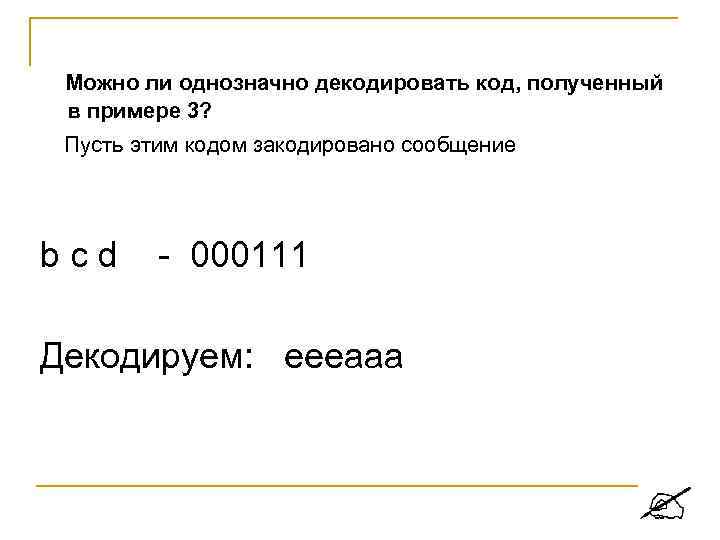

Можно ли однозначно декодировать код, полученный в примере 3? Пусть этим кодом закодировано сообщение bcd - 000111 Декодируем: eeeaaa

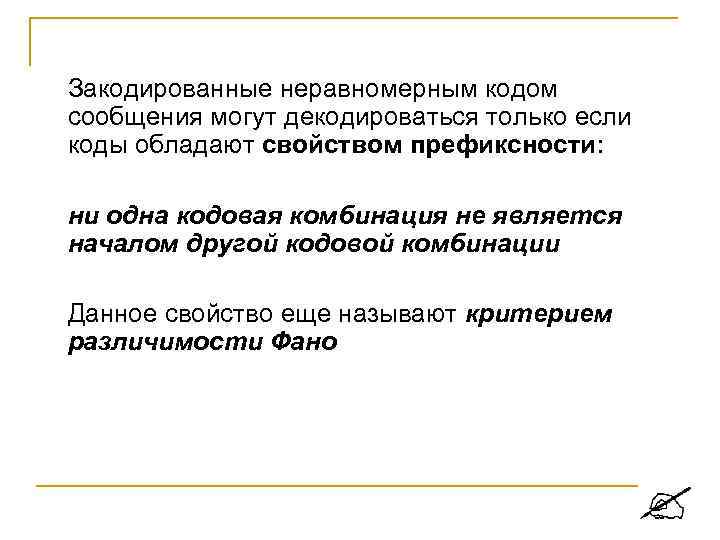

Закодированные неравномерным кодом сообщения могут декодироваться только если коды обладают свойством префиксности: ни одна кодовая комбинация не является началом другой кодовой комбинации Данное свойство еще называют критерием различимости Фано

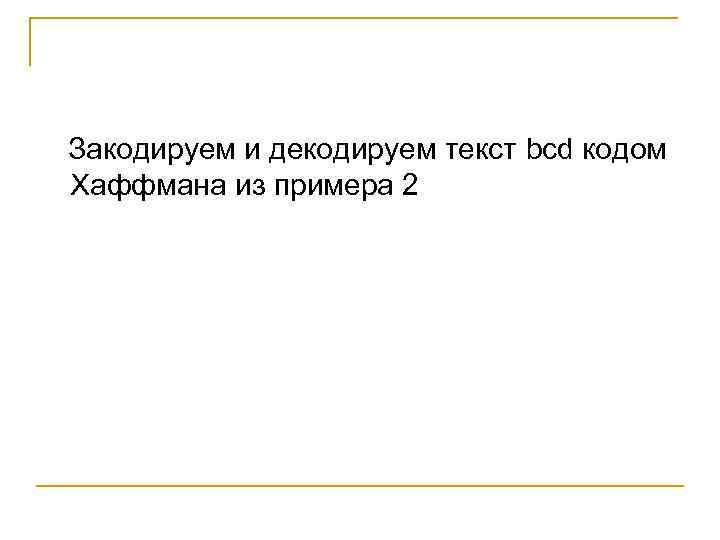

Закодируем и декодируем текст bcd кодом Хаффмана из примера 2

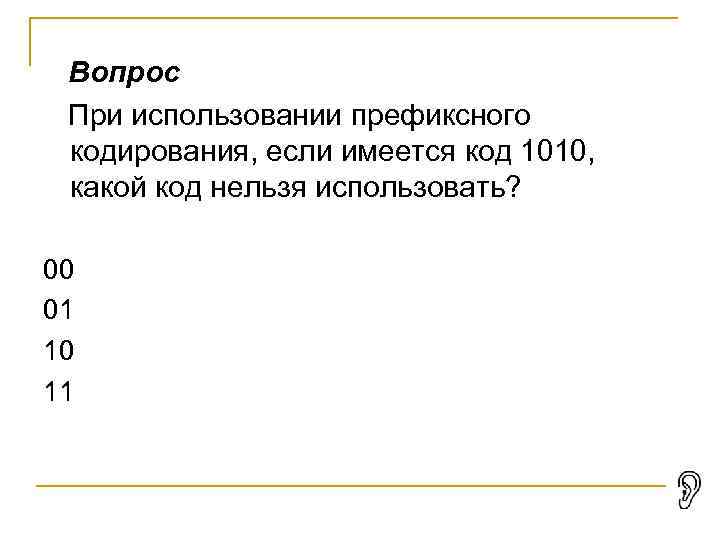

Вопрос При использовании префиксного кодирования, если имеется код 1010, какой код нельзя использовать? 00 01 10 11

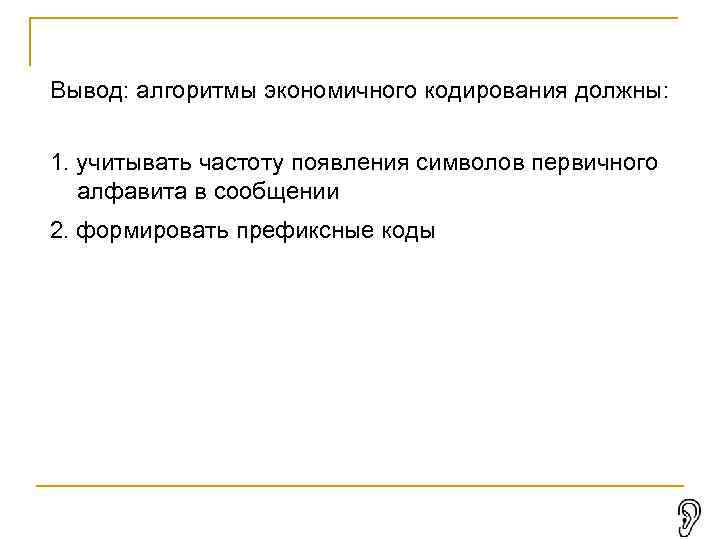

Вывод: алгоритмы экономичного кодирования должны: 1. учитывать частоту появления символов первичного алфавита в сообщении 2. формировать префиксные коды

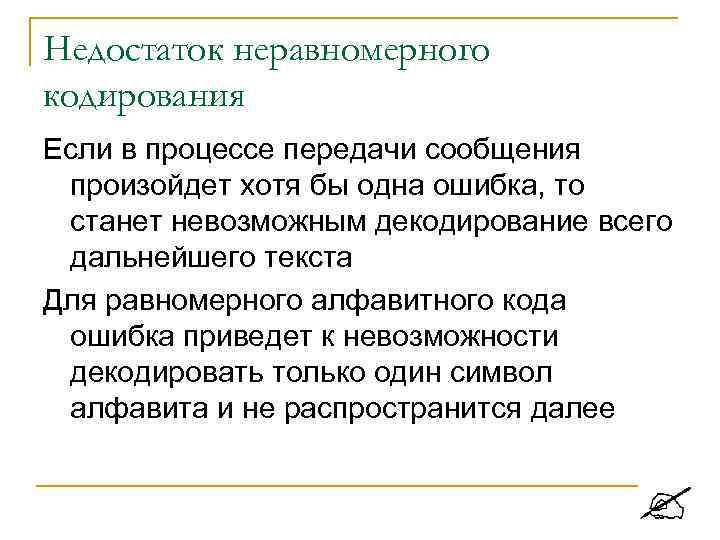

Недостаток неравномерного кодирования Если в процессе передачи сообщения произойдет хотя бы одна ошибка, то станет невозможным декодирование всего дальнейшего текста Для равномерного алфавитного кода ошибка приведет к невозможности декодировать только один символ алфавита и не распространится далее

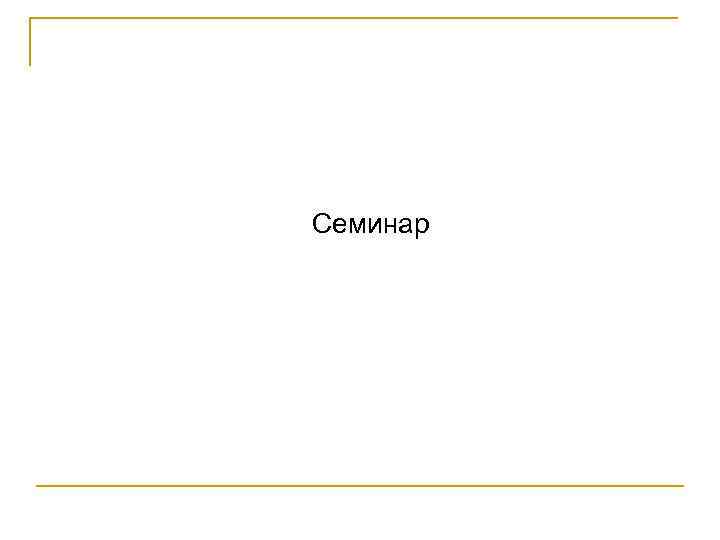

Семинар

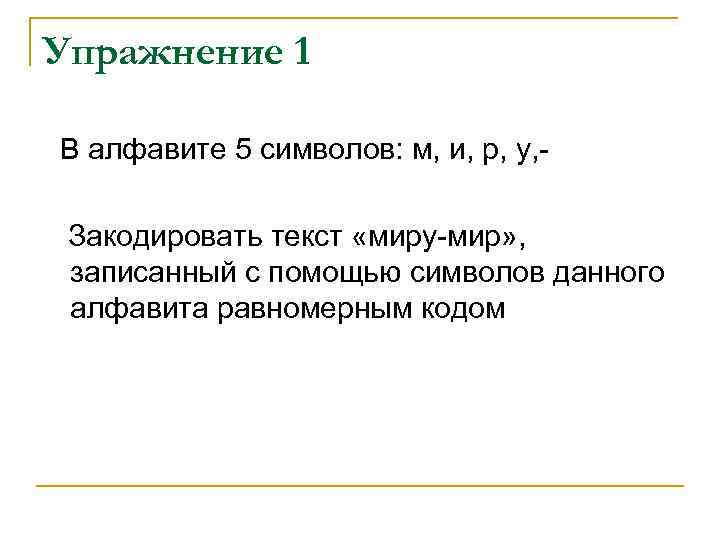

Упражнение 1 В алфавите 5 символов: м, и, р, у, Закодировать текст «миру-мир» , записанный с помощью символов данного алфавита равномерным кодом

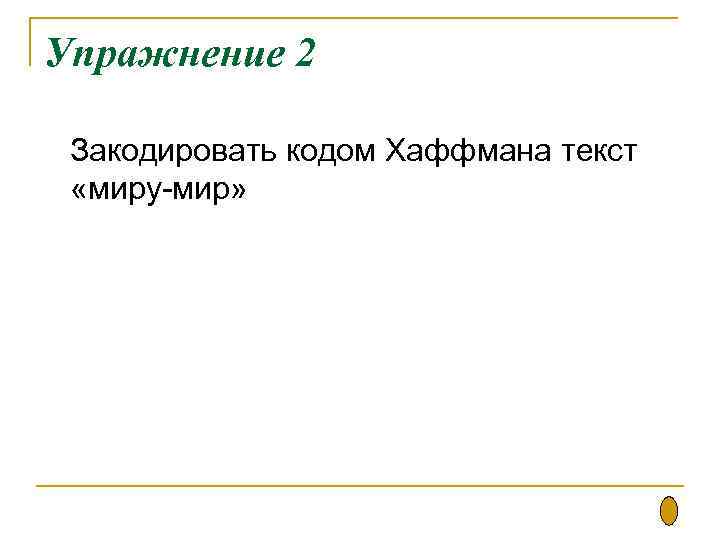

Упражнение 2 Закодировать кодом Хаффмана текст «миру-мир»

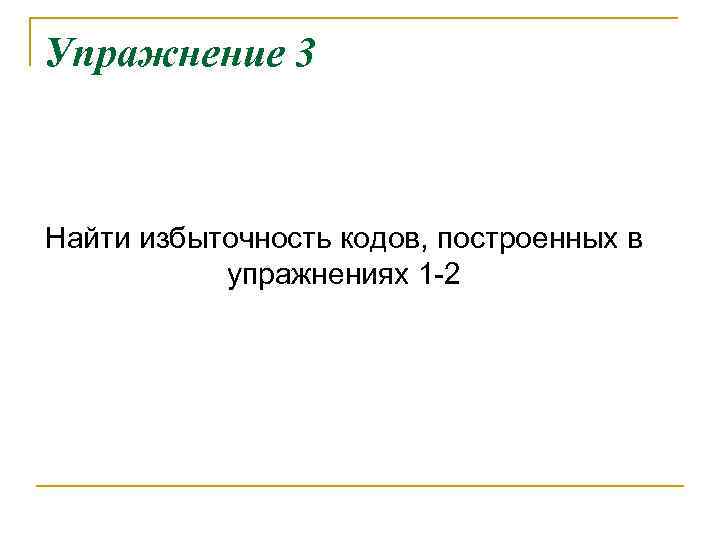

Упражнение 3 Найти избыточность кодов, построенных в упражнениях 1 -2

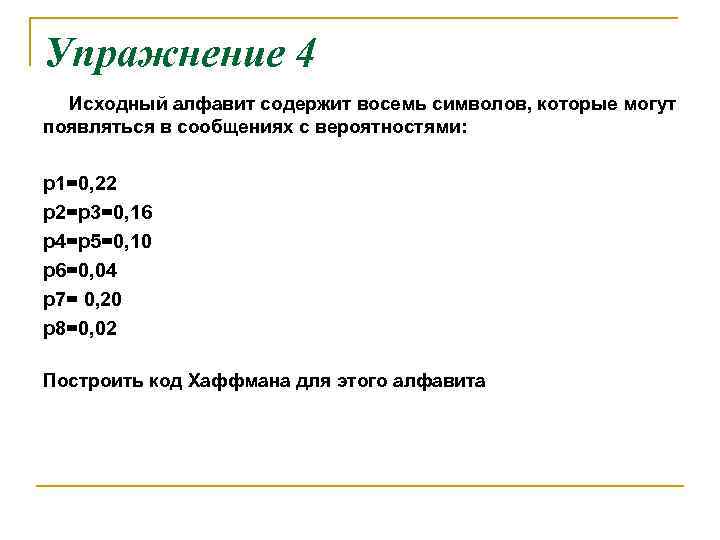

Упражнение 4 Исходный алфавит содержит восемь символов, которые могут появляться в сообщениях с вероятностями: р1=0, 22 р2=р3=0, 16 р4=р5=0, 10 р6=0, 04 р7= 0, 20 р8=0, 02 Построить код Хаффмана для этого алфавита

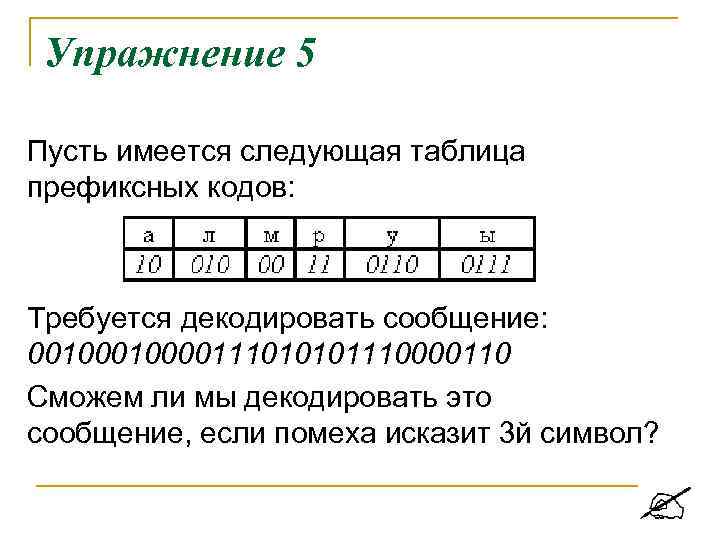

Упражнение 5 Пусть имеется следующая таблица префиксных кодов: Требуется декодировать сообщение: 0010000111010101110000110 Сможем ли мы декодировать это сообщение, если помеха исказит 3 й символ?

Задачи ЕГЭ

Задание 1 Для кодирования букв А, Б, В, Г решили использовать двухразрядные последовательные двоичные числа (от 00 до 11, соответственно). Если таким способом закодировать последовательность символов БАВГ и записать результат шестнадцатеричным кодом, то получится 1) 4 B(16) 2) 411(16) 3)BACD(16) 4) 1023(16)

Задание 2 Для кодирования некоторой последовательности, состоящей из букв А, Б, В, Г и Д, используется неравномерный двоичный код, позволяющий однозначно декодировать полученную двоичную последовательность. Вот этот код: А – 0; Б – 100; В – 1010; Г – 111; Д – 110. Требуется сократить для одной из букв длину кодового слова так, чтобы код по-прежнему можно было декодировать однозначно. Коды остальных букв меняться не должны. Каким из указанных способов это можно сделать? 1) для буквы В – 101 2) это невозможно 3) для буквы В – 010 4) для буквы Б – 10

Задание 3 • По каналу связи передаются сообщения, содержащие только 4 буквы: Л, Е, Т, О; для передачи используется двоичный код, допускающий однозначное декодирование. Для букв Т, О, Л используются такие кодовые слова: Т – 101, О – 01, Л – 11. Укажите такое кодовое слово для буквы Е, при котором код будет допускать однозначное декодирование, при этом его длина должна быть наименьшей.

Задание 4 По каналу связи передаются сообщения, содержащие только шесть букв: А, B, C, D, E, F. Для передачи используется неравномерный двоичный код, удовлетворяющий условию Фано. Для букв A, B, C используются такие кодовые слова: А – 00, B – 010, C – 1. Какова наименьшая возможная суммарная длина всех кодовых слов?

Задание 5 В сообщении встречается 40 букв А, 15 букв Б, 18 букв В и по 10 букв Г и Д. При его передаче использован неравномерный двоичный префиксный код, который позволил получить минимальную длину закодированного сообщения. Какова она в битах?

Задание 6 По каналу связи передаются сообщения, содержащие только 4 буквы: А, И, С, Т. В любом сообщении больше всего букв А, следующая по частоте буква – С, затем – И. Буква Т встречается реже, чем любая другая. Для передачи сообщений нужно использовать неравномерный двоичный код, допускающий однозначное декодирование; при этом сообщения должны быть как можно короче. Шифровальщик может использовать один из перечисленных ниже кодов. Какой код ему следует выбрать? А – 0, И – 1, С – 00, Т – 11 С – 1, И – 0, А – 01, Т – 10 А – 1, И – 01, С – 001, Т – 000 С – 0, И – 11, А – 101, Т – 100
