Лекция 4 Двупреломление а) интерференционная окраска минералов и

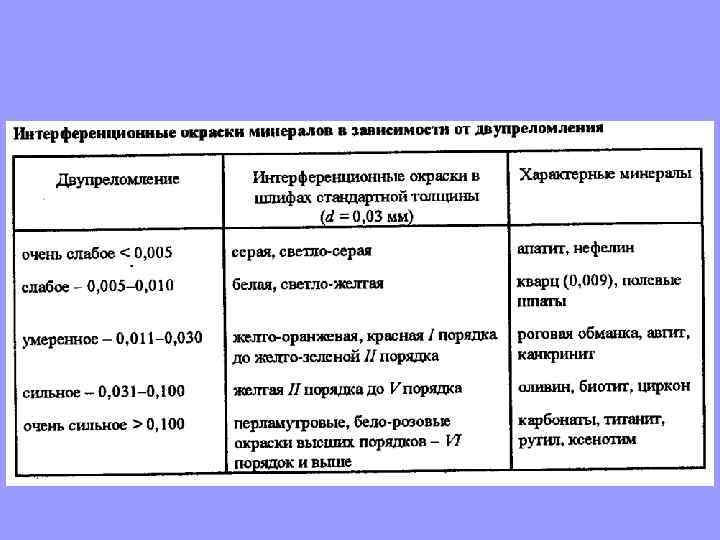

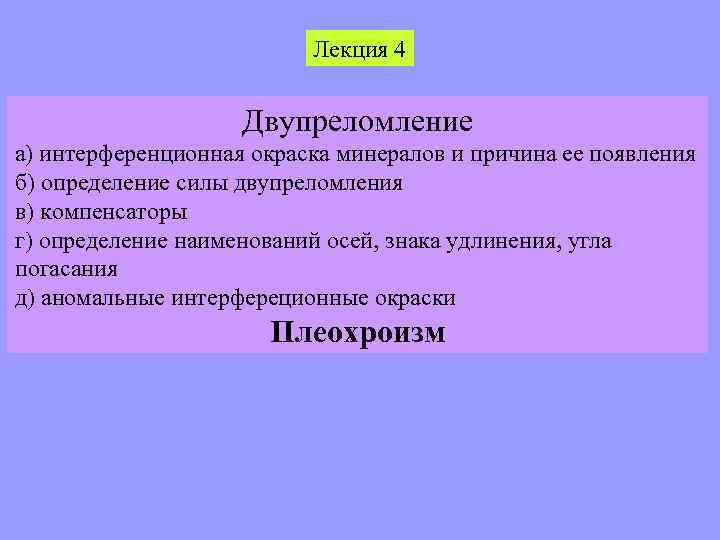

Лекция 4 Двупреломление а) интерференционная окраска минералов и причина ее появления б) определение силы двупреломления в) компенсаторы г) определение наименований осей, знака удлинения, угла погасания д) аномальные интерфереционные окраски Плеохроизм

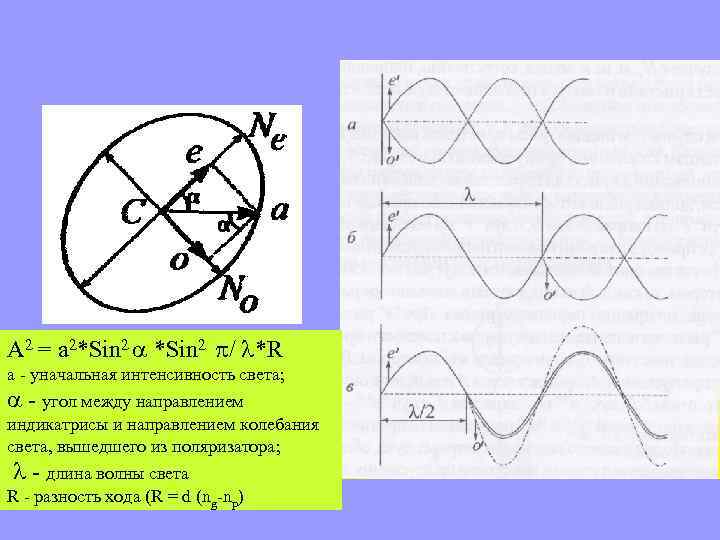

A 2 = a 2*Sin 2 / *R a - уначальная интенсивность света; - угол между направлением индикатрисы и направлением колебания света, вышедшего из поляризатора; - длина волны света R - разность хода (R = d (ng-np)

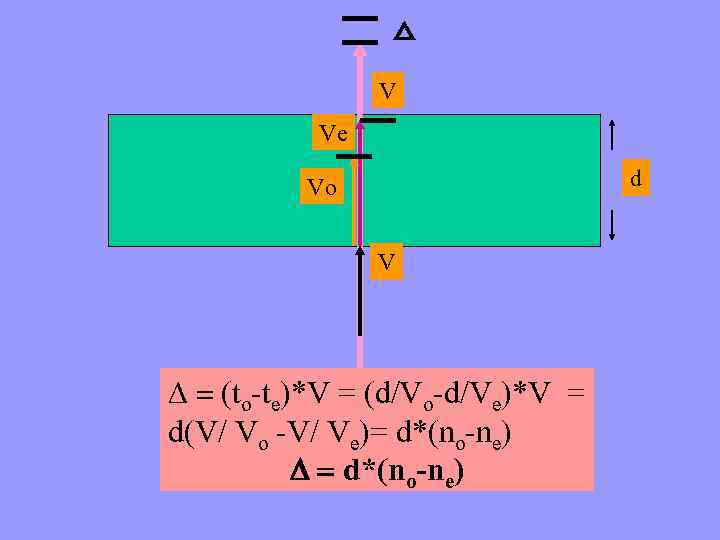

V Ve d Vo V (to-te)*V = (d/Vo-d/Ve)*V = d(V/ Vo -V/ Ve)= d*(no-ne)

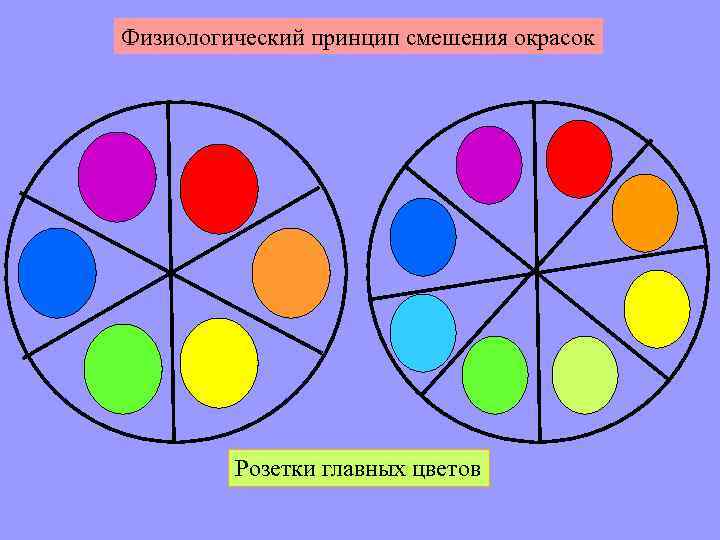

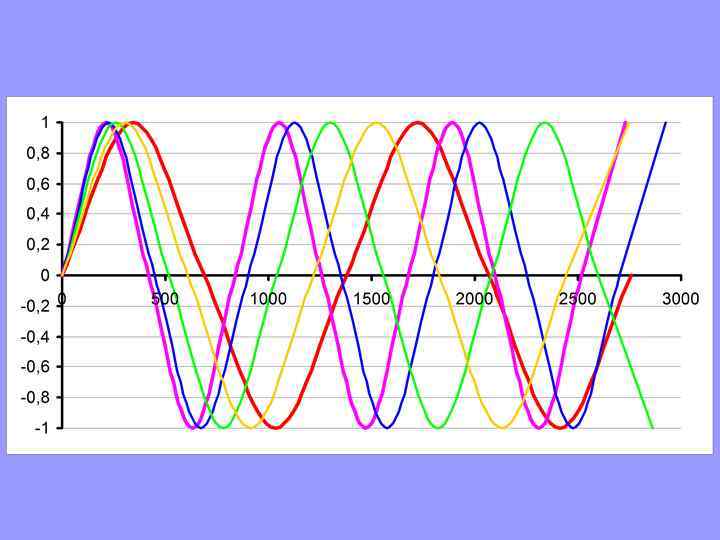

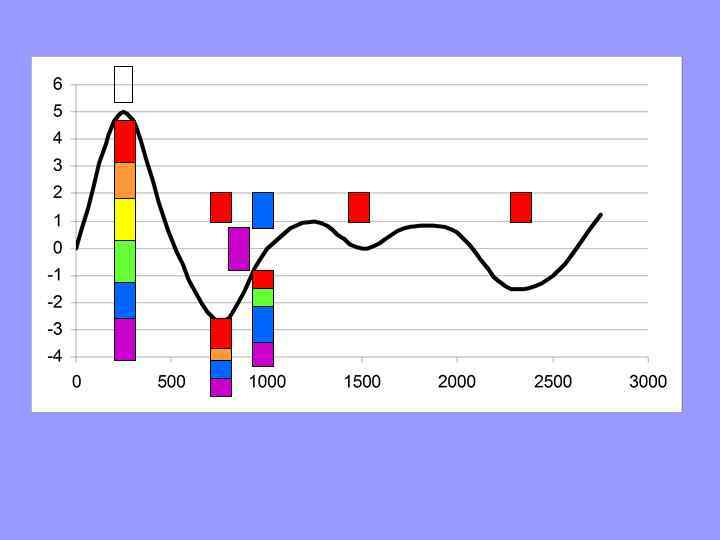

Физиологический принцип смешения окрасок Розетки главных цветов

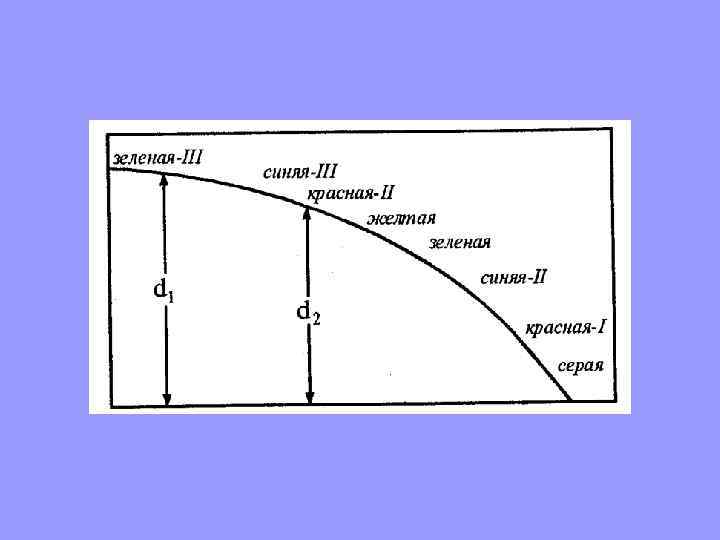

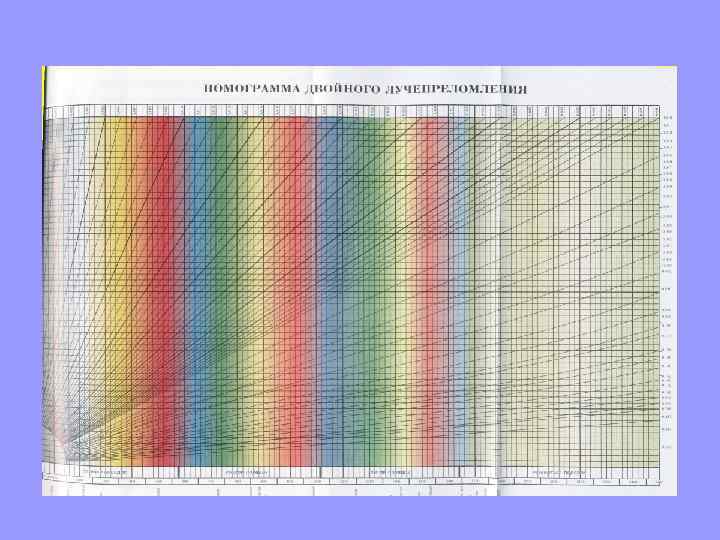

Сила двупреломления зависит от ориентировки оптической индикатрисы

Аномальные цвета интерференции

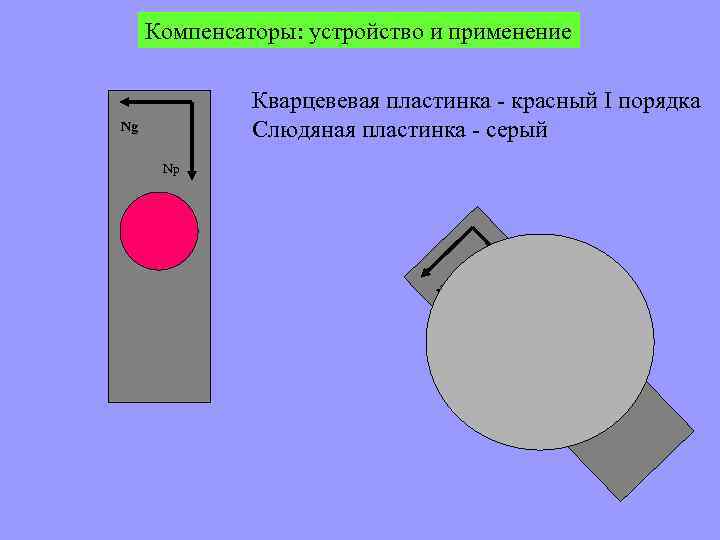

Компенсаторы: устройство и применение Кварцевевая пластинка - красный I порядка Слюдяная пластинка - серый Ng Np g N p N

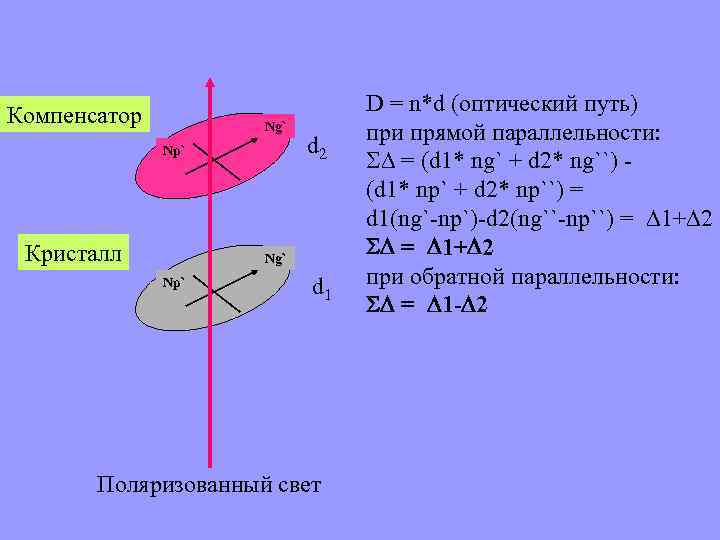

Компенсатор Ng` Np` Кристалл d 2 Ng` Np` d 1 Поляризованный свет D = n*d (оптический путь) при прямой параллельности: = (d 1* ng` + d 2* ng``) (d 1* np` + d 2* np``) = d 1(ng`-np`)-d 2(ng``-np``) = 1+ 2 при обратной параллельности: = 1 - 2

Ng` Np`

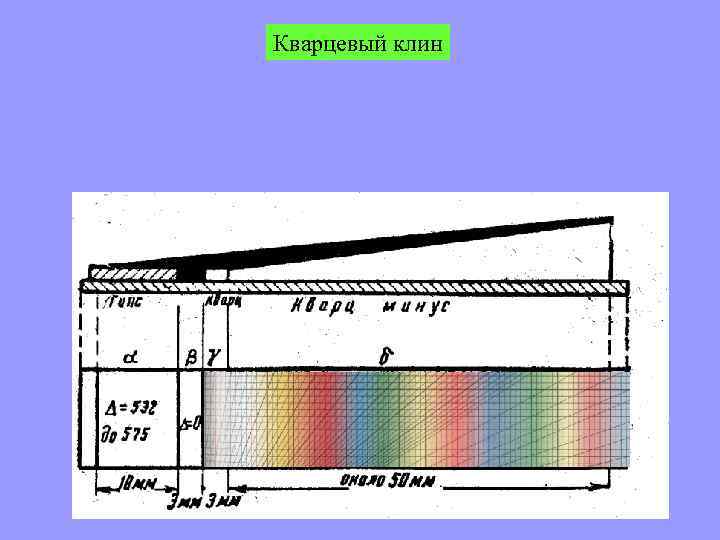

Кварцевый клин

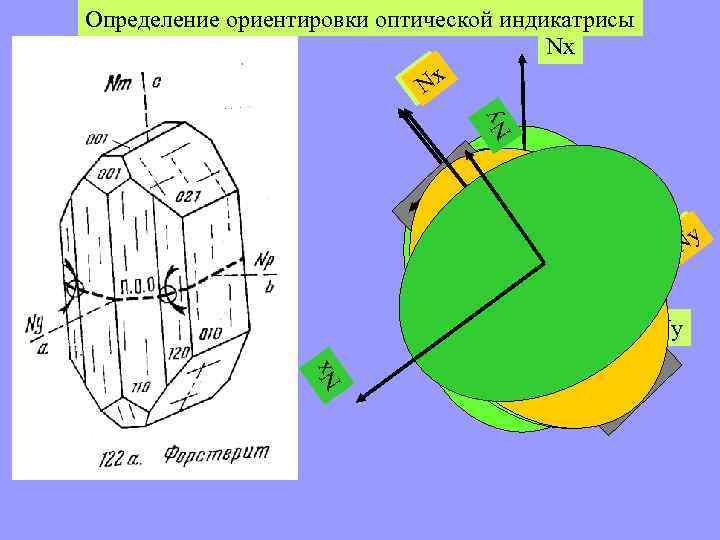

Ny Определение ориентировки оптической индикатрисы Nx Nxx N g N p N Nyy N Nx Ny

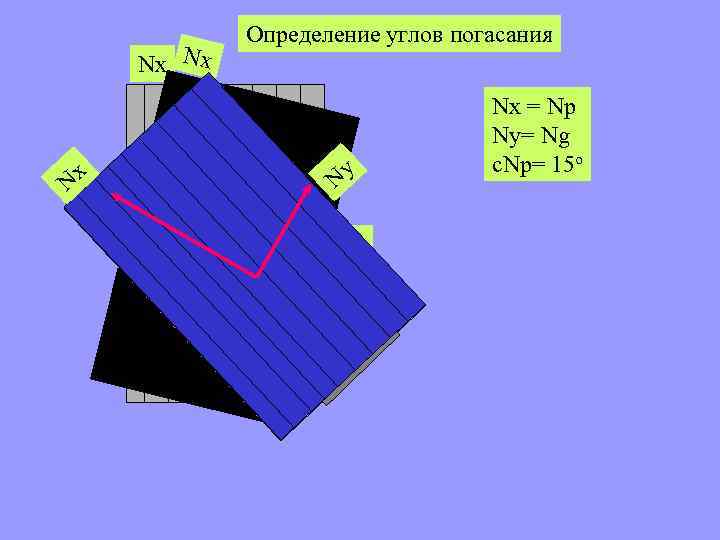

Определение углов погасания Nx Nx Nx N g N p Ny Ny Ny Nx = Np Ny= Ng c. Np= 15 o

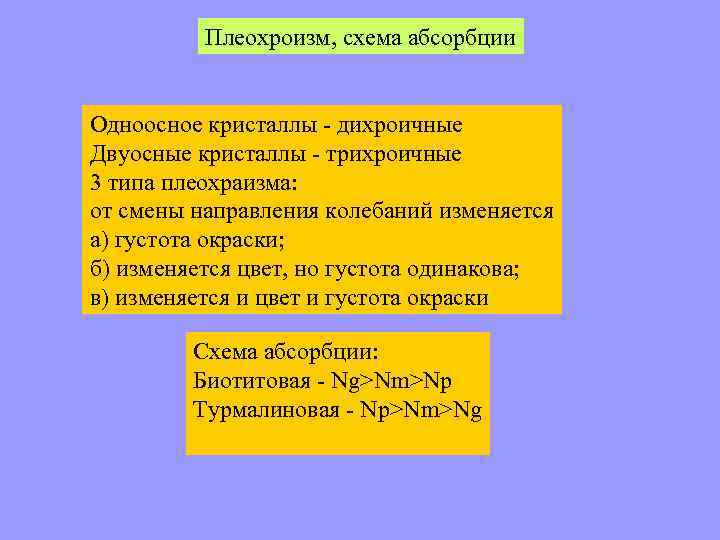

Плеохроизм, схема абсорбции Одноосное кристаллы - дихроичные Двуосные кристаллы - трихроичные 3 типа плеохраизма: от смены направления колебаний изменяется а) густота окраски; б) изменяется цвет, но густота одинакова; в) изменяется и цвет и густота окраски Схема абсорбции: Биотитовая - Ng>Nm>Np Турмалиновая - Np>Nm>Ng

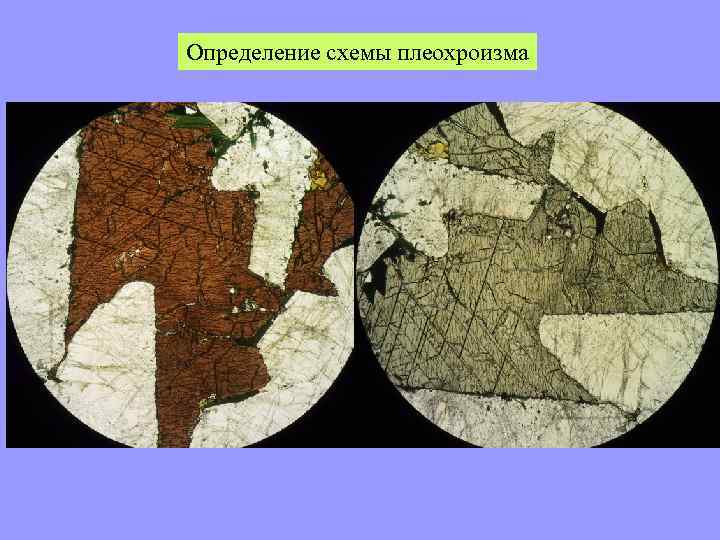

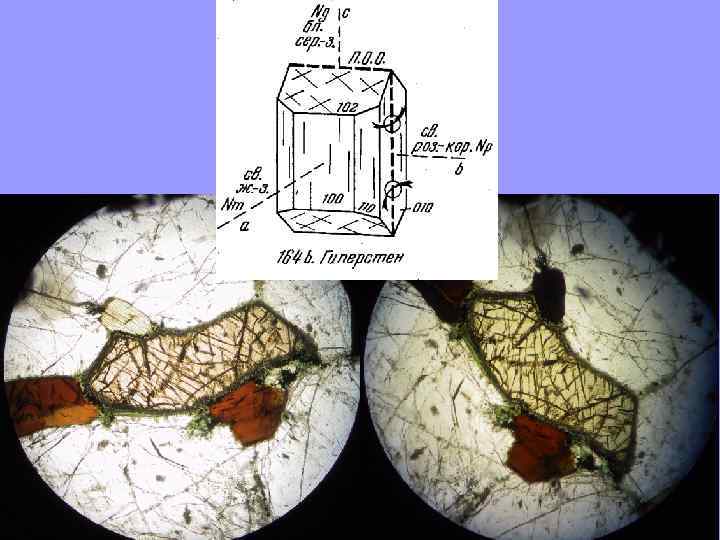

Определение схемы плеохроизма

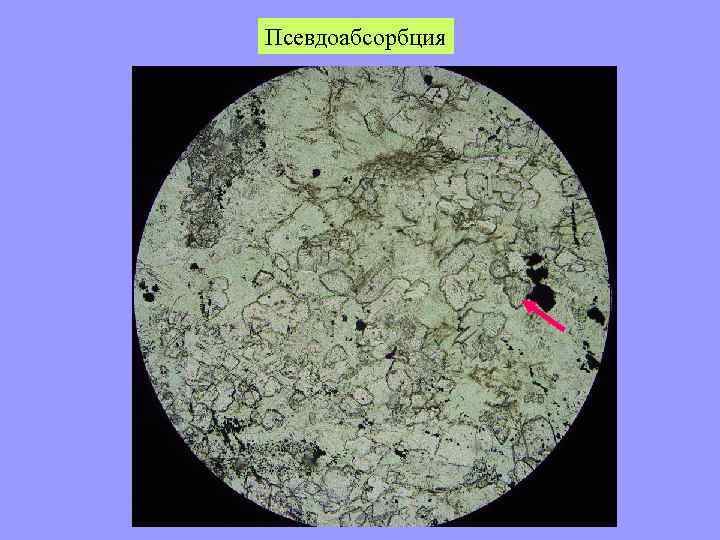

Псевдоабсорбция
