ЛЕКЦИЯ № 3 ТЕХНИЧЕСКИЕ СРЕДСТВА ПРИ ИССЛЕДОВАНИИ БИООБЪЕКТОВ. ПРОЦЕСС ВЫПОЛНЕНИЯ МЕДИКОБИОЛОГИЧЕСКОГО ИССЛЕДОВАНИЯ Компьютерные технологии в медико-биологических исследованиях, 201000

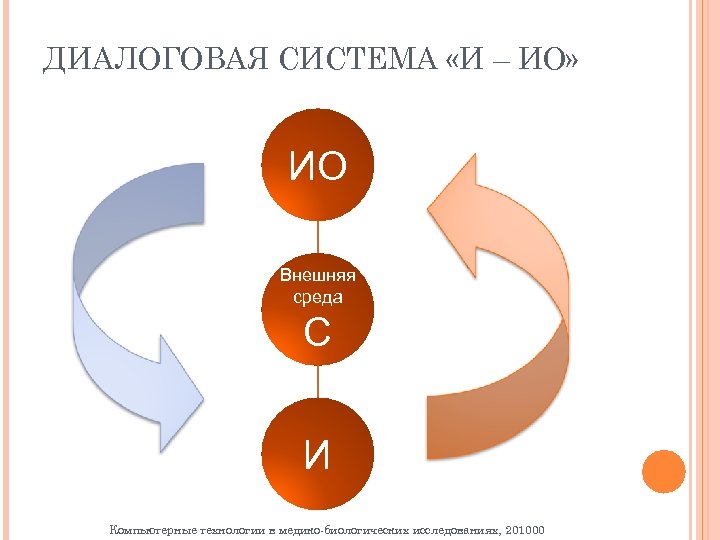

ДИАЛОГОВАЯ СИСТЕМА «И – ИО» ИО Внешняя среда С И Компьютерные технологии в медико биологических исследованиях, 201000

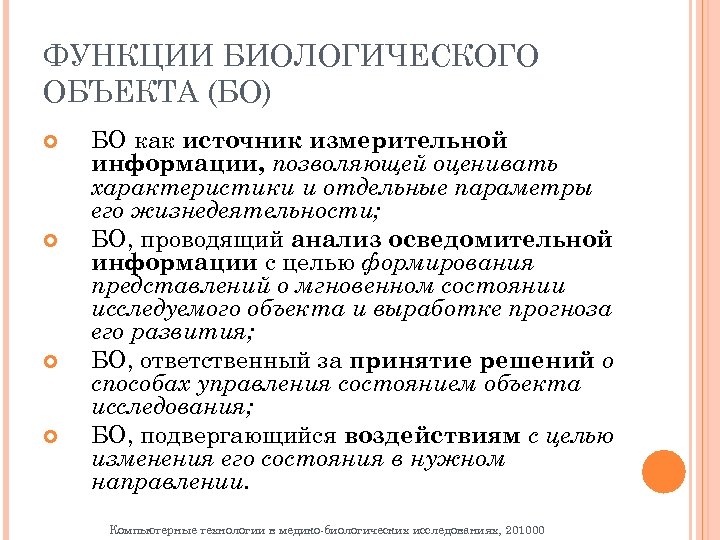

ФУНКЦИИ БИОЛОГИЧЕСКОГО ОБЪЕКТА (БО) БО как источник измерительной информации, позволяющей оценивать характеристики и отдельные параметры его жизнедеятельности; БО, проводящий анализ осведомительной информации с целью формирования представлений о мгновенном состоянии исследуемого объекта и выработке прогноза его развития; БО, ответственный за принятие решений о способах управления состоянием объекта исследования; БО, подвергающийся воздействиям с целью изменения его состояния в нужном направлении. Компьютерные технологии в медико биологических исследованиях, 201000

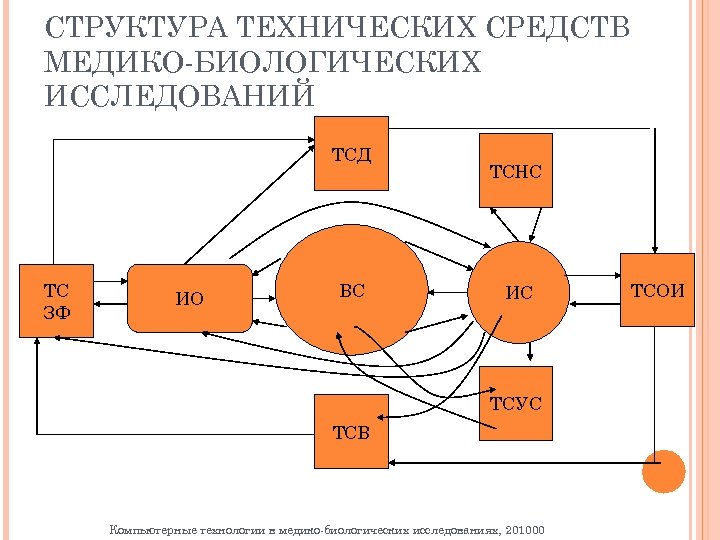

СТРУКТУРА ТЕХНИЧЕСКИХ СРЕДСТВ МЕДИКО БИОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ ТСД ТС ЗФ ИО ВС ТСНС ИС ТСУС ТСВ Компьютерные технологии в медико биологических исследованиях, 201000 ТСОИ

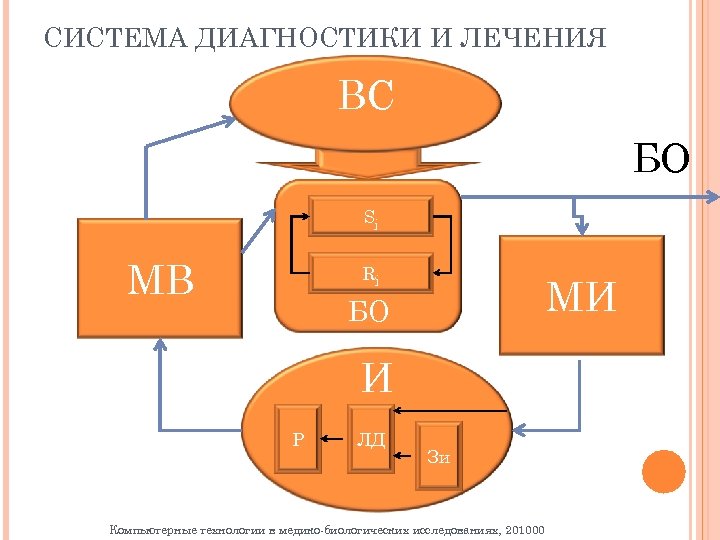

СИСТЕМА ДИАГНОСТИКИ И ЛЕЧЕНИЯ ВС БО Sj МВ Rj МИ БО И Р ЛД Зи Компьютерные технологии в медико биологических исследованиях, 201000
СИСТЕМА «ПАЦИЕНТ – ВРАЧ» ИПС П ФДВ СТВ ОТ ИТУ РФП В - Врач ОМЛ ОМО АИТ БИТ РАО В СОИ Компьютерные технологии в медико биологических исследованиях, 201000 БТ

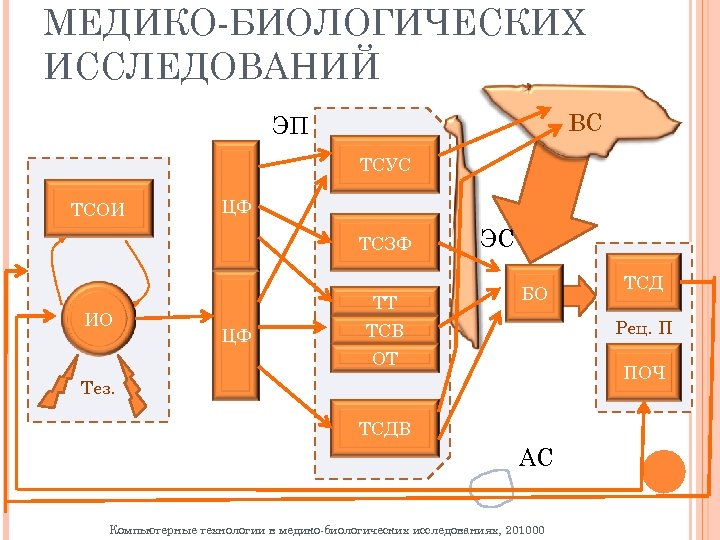

МЕДИКО БИОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ ВС ЭП ТСУС ТСОИ ЦФ ТСЗФ ИО ТТ ЦФ ЭС БО ТСД Рец. П ТСВ ОТ ПОЧ Тез. ТСДВ АС Компьютерные технологии в медико биологических исследованиях, 201000

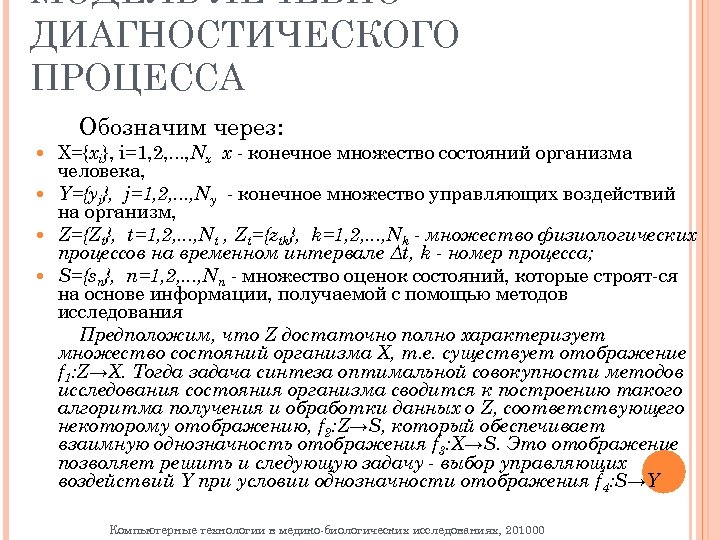

МОДЕЛЬ ЛЕЧЕБНО ДИАГНОСТИЧЕСКОГО ПРОЦЕССА Обозначим через: X={xi}, i=1, 2, . . . , Nx x конечное множество состояний организма человека, Y={yj}, j=1, 2, . . . , Ny - конечное множество управляющих воздействий на организм, Z={Zt}, t=1, 2, . . . , Nt , Zt={ztk}, k=1, 2, . . . , Nk - множество физиологических процессов на временном интервале Δt, k - номер процесса; S={sn}, n=1, 2, . . . , Nn множество оценок состояний, которые строят ся на основе информации, получаемой с помощью методов исследования Предположим, что Z достаточно полно характеризует множество состояний организма X, т. е. существует отображение f 1: Z→X. Тогда задача синтеза оптимальной совокупности методов исследования состояния организма сводится к построению такого алгоритма получения и обработки данных о Z, соответствующего некоторому отображению, f 2: Z→S, который обеспечивает взаимную однозначность отображения f 3: X→S. Это отображение позволяет решить и следующую задачу - выбор управляющих воздействий Y при условии однозначности отображения f 4: S→Y Компьютерные технологии в медико биологических исследованиях, 201000
СТРУКТУРА ОШИБОК ПРИ ПОСТАНОВКЕ ДИАГНОЗА Полная цепочка этапов, связывающая состояние БО с результатом диагноза, т. е. преобразование: СБО Д, может быть отражена в виде схемы: блоки, связанные сплошной стрелкой. Блок М отражает возможные преобразования (модификации) порождающего поля в ИП. В пунктирных прямоугольниках указаны основные источники ошибок. Компьютерные технологии в медико биологических исследованиях, 201000

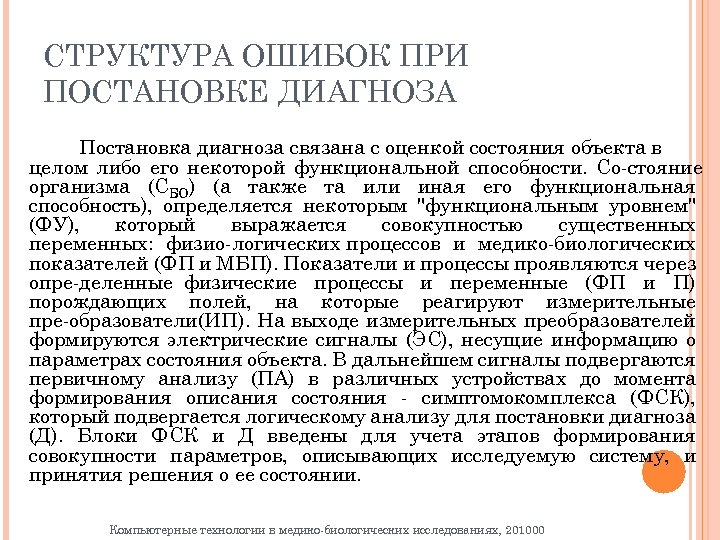

СТРУКТУРА ОШИБОК ПРИ ПОСТАНОВКЕ ДИАГНОЗА Постановка диагноза связана с оценкой состояния объекта в целом либо его некоторой функциональной способности. Со стояние организма (СБО) (а также та или иная его функциональная способность), определяется некоторым "функциональным уровнем" (ФУ), который выражается совокупностью существенных переменных: физио логических процессов и медико биологических показателей (ФП и МБП). Показатели и процессы проявляются через опре деленные физические процессы и переменные (ФП и П) порождающих полей, на которые реагируют измерительные пре образователи(ИП). На выходе измерительных преобразователей формируются электрические сигналы (ЭС), несущие информацию о параметрах состояния объекта. В дальнейшем сигналы подвергаются первичному анализу (ПА) в различных устройствах до момента формирования описания состояния симптомокомплекса (ФСК), который подвергается логическому анализу для постановки диагноза (Д). Блоки ФСК и Д введены для учета этапов формирования совокупности параметров, описывающих исследуемую систему, и принятия решения о ее состоянии. Компьютерные технологии в медико биологических исследованиях, 201000

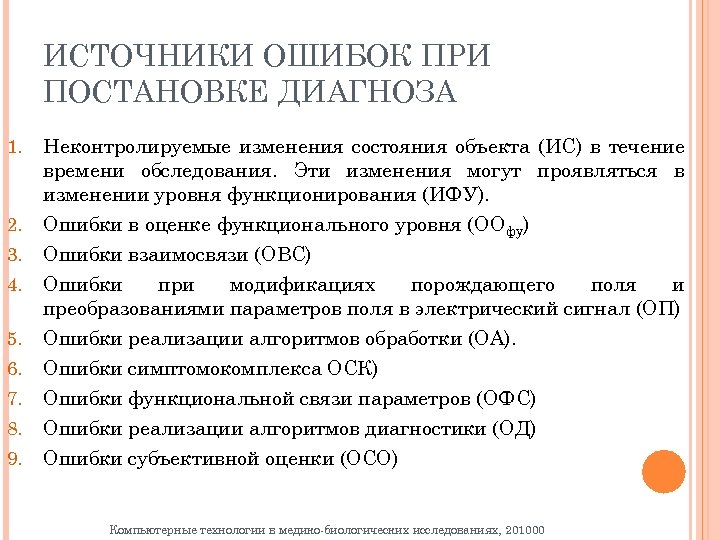

ИСТОЧНИКИ ОШИБОК ПРИ ПОСТАНОВКЕ ДИАГНОЗА 1. 2. 3. 4. 5. 6. 7. 8. 9. Неконтролируемые изменения состояния объекта (ИС) в течение времени обследования. Эти изменения могут проявляться в изменении уровня функционирования (ИФУ). Ошибки в оценке функционального уровня (ООфу) Ошибки взаимосвязи (ОВС) Ошибки при модификациях порождающего поля и преобразованиями параметров поля в электрический сигнал (ОП) Ошибки реализации алгоритмов обработки (ОА). Ошибки симптомокомплекса ОСК) Ошибки функциональной связи параметров (ОФС) Ошибки реализации алгоритмов диагностики (ОД) Ошибки субъективной оценки (ОСО) Компьютерные технологии в медико биологических исследованиях, 201000

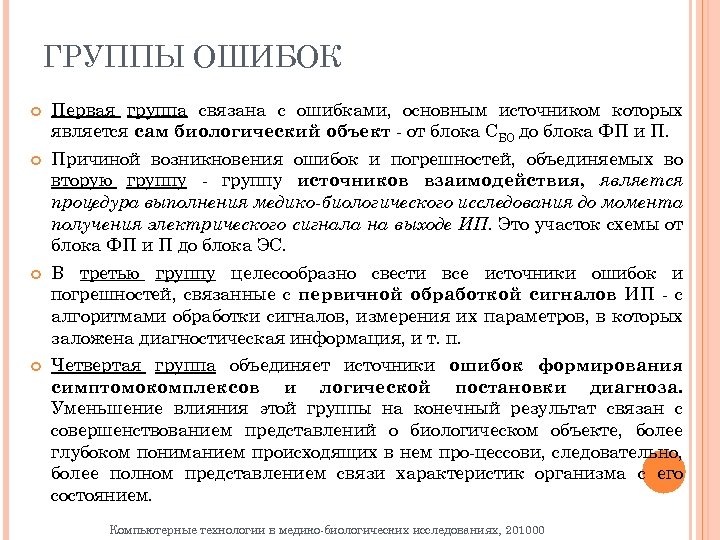

ГРУППЫ ОШИБОК Первая группа связана с ошибками, основным источником которых является сам биологический объект от блока СБО до блока ФП и П. Причиной возникновения ошибок и погрешностей, объединяемых во вторую группу источников взаимодействия, является процедура выполнения медико-биологического исследования до момента получения электрического сигнала на выходе ИП. Это участок схемы от блока ФП и П до блока ЭС. В третью группу целесообразно свести все источники ошибок и погрешностей, связанные с первичной обработкой сигналов ИП с алгоритмами обработки сигналов, измерения их параметров, в которых заложена диагностическая информация, и т. п. Четвертая группа объединяет источники ошибок формирования симптомокомплексов и логической постановки диагноза. Уменьшение влияния этой группы на конечный результат связан с совершенствованием представлений о биологическом объекте, более глубоком пониманием происходящих в нем про цессови, следовательно, более полном представлением связи характеристик организма с его состоянием. Компьютерные технологии в медико биологических исследованиях, 201000
СПАСИБО ЗА ВНИМАНИЕ!
