Лекция 3. Специфические грунты. СП

Лекция 3. Специфические грунты.

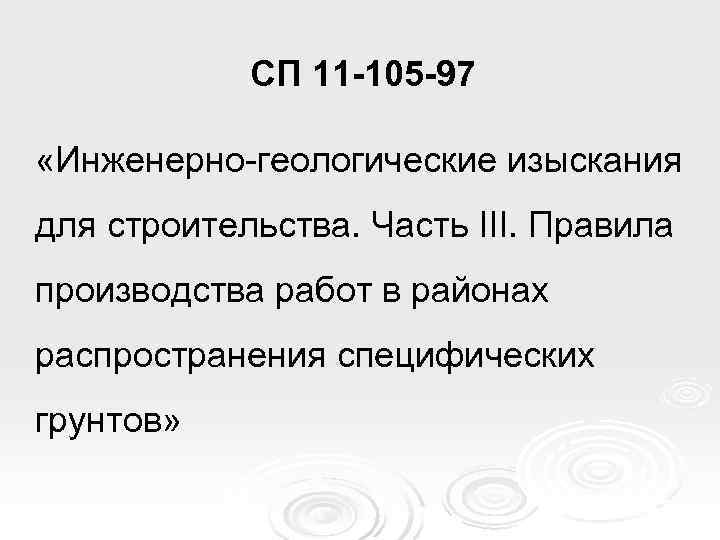

СП 11 -105 -97 «Инженерно-геологические изыскания для строительства. Часть III. Правила производства работ в районах распространения специфических грунтов»

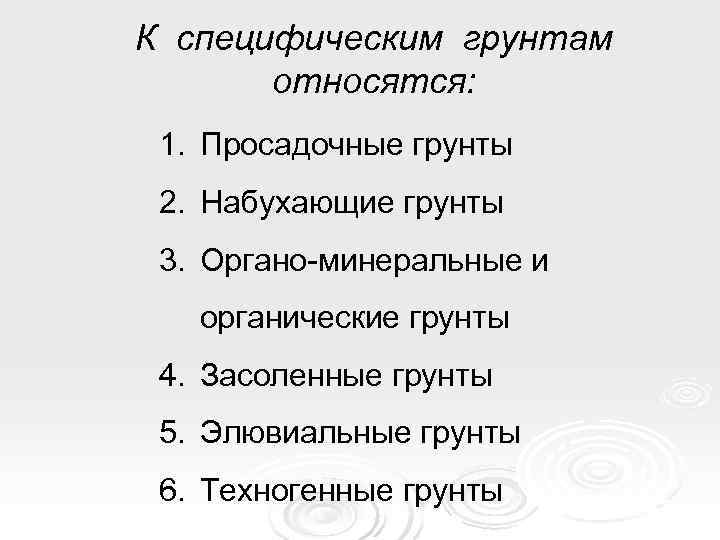

К специфическим грунтам относятся: 1. Просадочные грунты 2. Набухающие грунты 3. Органо-минеральные и органические грунты 4. Засоленные грунты 5. Элювиальные грунты 6. Техногенные грунты

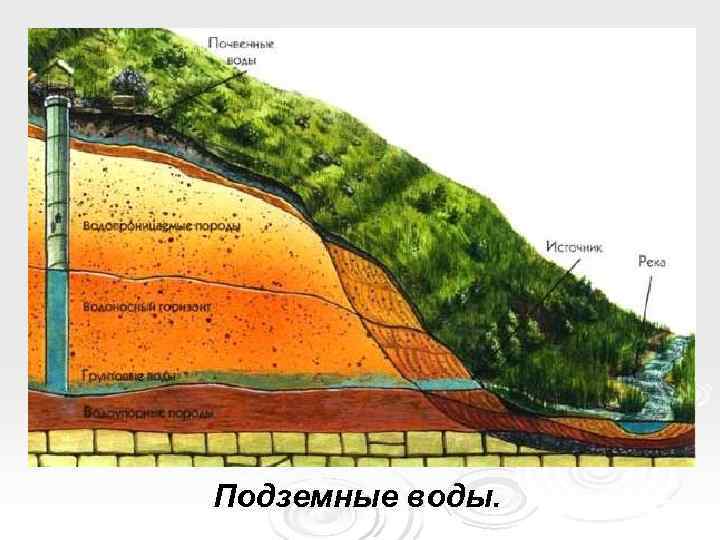

Подземные воды.

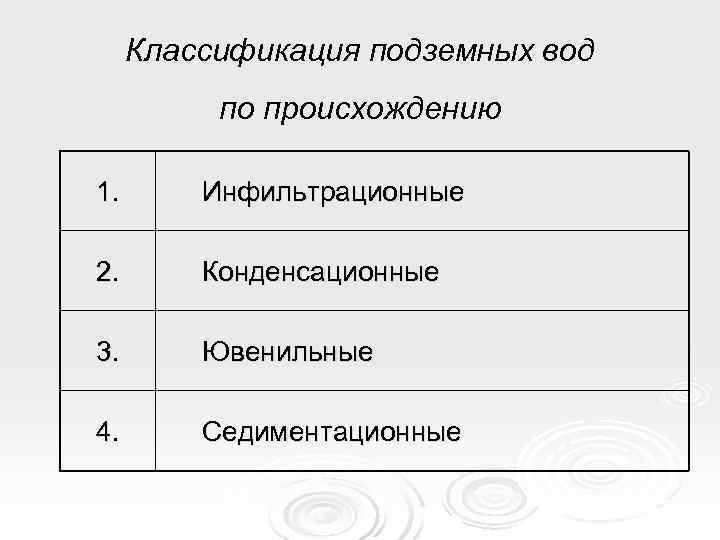

Классификация подземных вод по происхождению 1. Инфильтрационные 2. Конденсационные 3. Ювенильные 4. Седиментационные

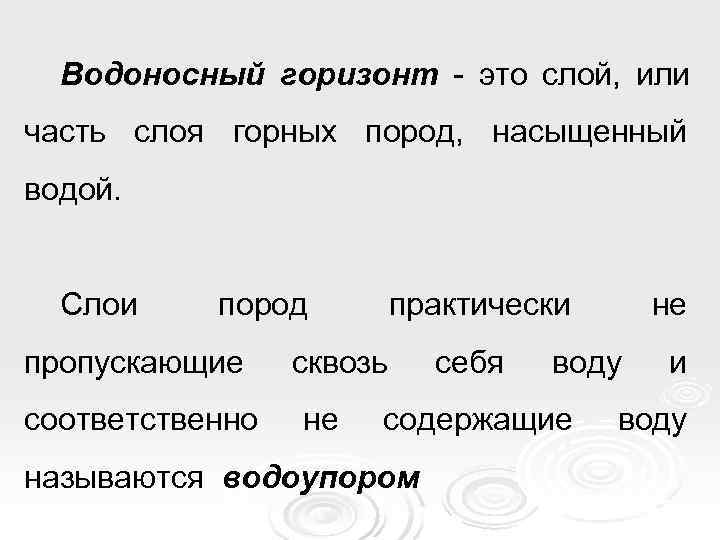

Водоносный горизонт - это слой, или часть слоя горных пород, насыщенный водой. Слои пород практически не пропускающие сквозь себя воду и соответственно не содержащие воду называются водоупором

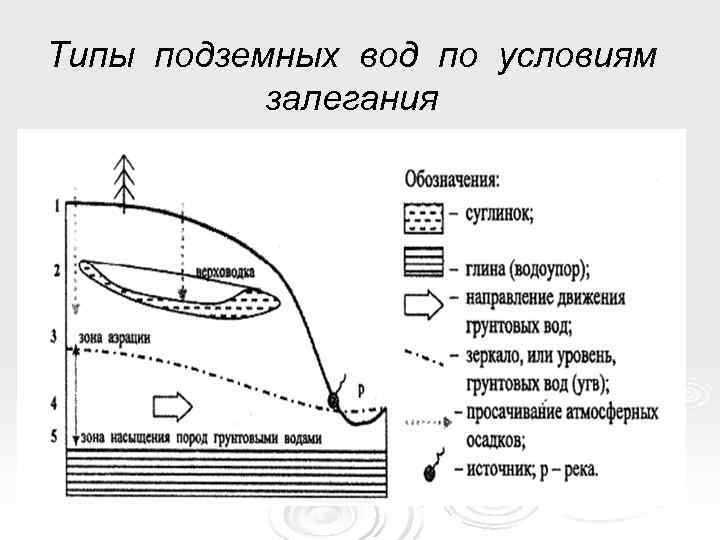

Типы подземных вод по условиям залегания

Изменение уровня грунтовых вод (режим грунтовых вод)

Классификация подземных вод по условиям залегания

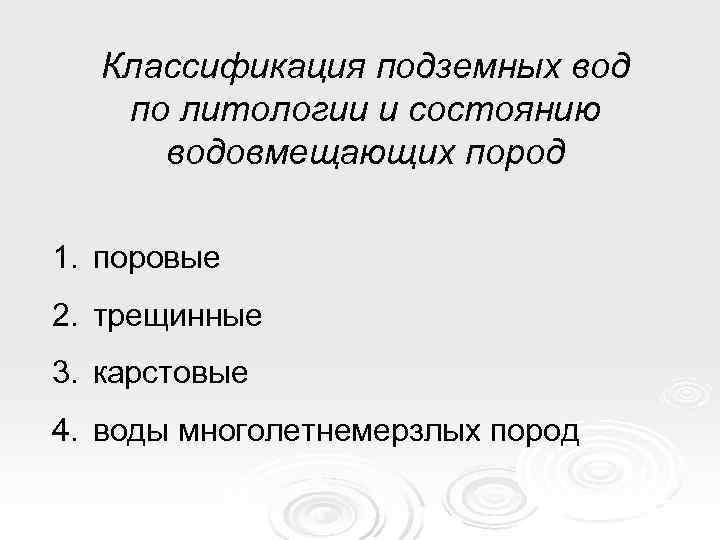

Классификация подземных вод по литологии и состоянию водовмещающих пород 1. поровые 2. трещинные 3. карстовые 4. воды многолетнемерзлых пород

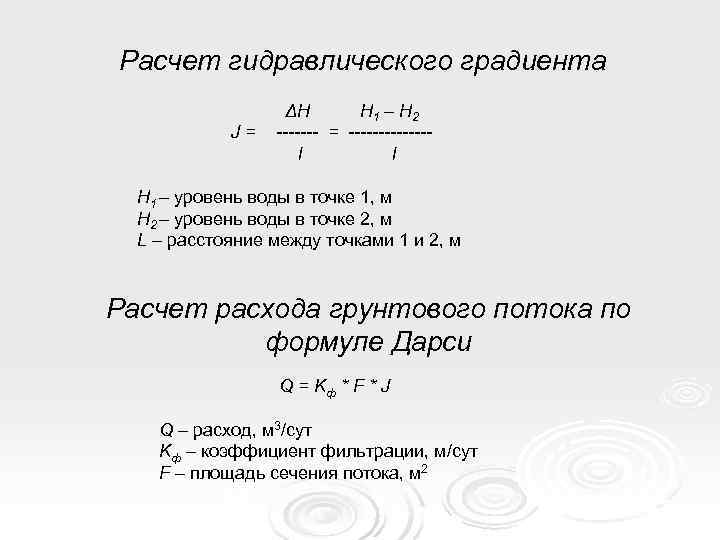

Расчет гидравлического градиента ΔН H 1 – H 2 J= ------- = ------- l l H 1 – уровень воды в точке 1, м H 2 – уровень воды в точке 2, м L – расстояние между точками 1 и 2, м Расчет расхода грунтового потока по формуле Дарси Q = Kф * F * J Q – расход, м 3/сут Kф – коэффициент фильтрации, м/сут F – площадь сечения потока, м 2

Домашнее задание Результаты химического анализа воды (скважина 1) макрокомпоненты Жесткость, ммоль/л Катионы мг/л мг-экв/л %мг-экв/л общая 19, 21 Na 54, 56 1, 24 6 карбонатная 18, 63 Ca 280, 52 14, 04 69 некарбонатная 0, 58 Mg 63, 19 5, 17 25 NH 4 0, 2 Сумма 398, 47 20, 45 100 Минерализация, мг/л 1426, 7 р. Н 6, 94 Анионы мг/л мг-экв/л %мг-экв/л Si. O 2, мг/л 4 SO 4 18, 11 0, 38 2 Окисляемость, мг. О 2/л 20, 64 CO 3 не обнаружены HCO 3 1061, 7 17, 4 85 Cl 80, 45 2, 25 11 Мутность, мг/дм 3 по каолину > 2, 0 NO 3 25, 47 0, 42 2 Вкус NO 2 <0, 002 Цвет (градусы) 15 NO 3 (N) 5, 5 Запах (баллы при 20⁰ и 60⁰ С) без запаха Сумма 1191, 23 20, 45 100 Осадок большой

Классификация воды по минерализации (М) М < 1 г/дм 3 - вода пресная; 1 г/дм 3 < М < 25 г/дм 3 - вода солоноватая; 25 г/дм 3 < М < 50 г/дм 3 - вода соленая; М > 50 г/дм 3 – рассол

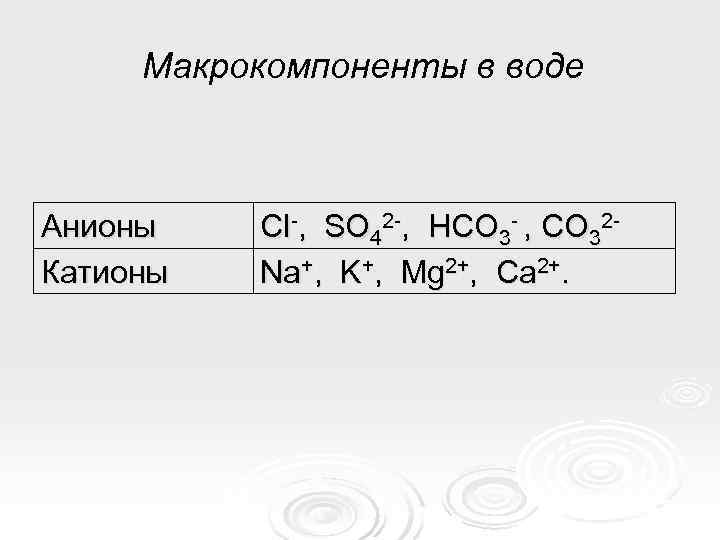

Макрокомпоненты в воде Анионы Сl-, SO 42 -, HCO 3 - , CO 32 - Катионы Na+, K+, Mg 2+, Са 2+.

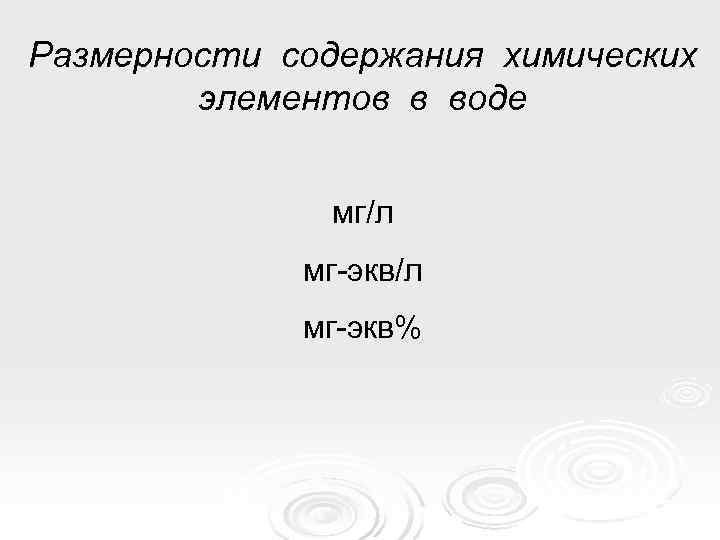

Размерности содержания химических элементов в воде мг/л мг-экв%

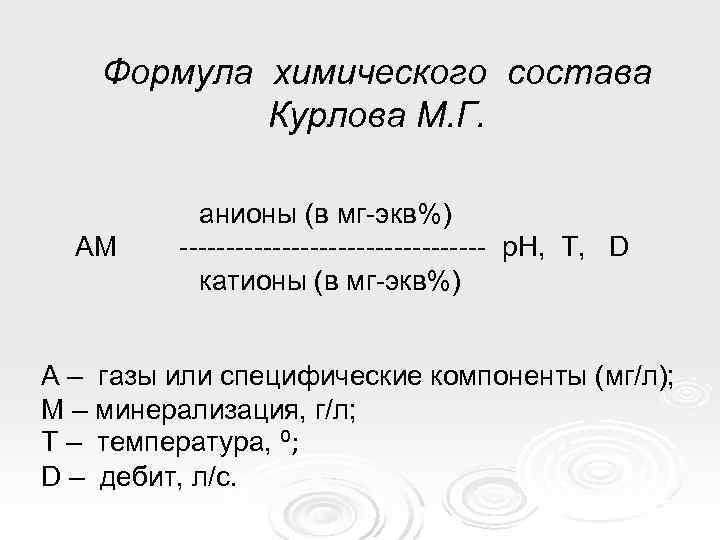

Формула химического состава Курлова М. Г. анионы (в мг-экв%) АМ ----------------- р. Н, Т, D катионы (в мг-экв%) А – газы или специфические компоненты (мг/л); М – минерализация, г/л; Т – температура, ⁰; D – дебит, л/с.

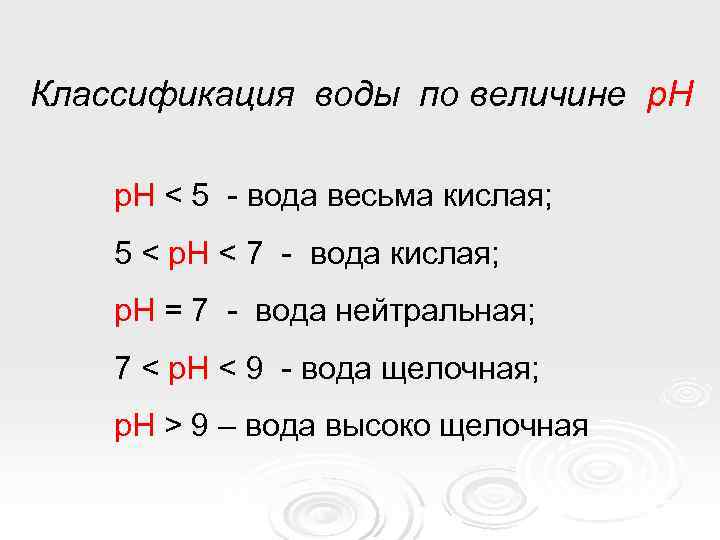

Классификация воды по величине р. Н < 5 - вода весьма кислая; 5 < р. Н < 7 - вода кислая; р. Н = 7 - вода нейтральная; 7 < р. Н < 9 - вода щелочная; р. Н > 9 – вода высоко щелочная

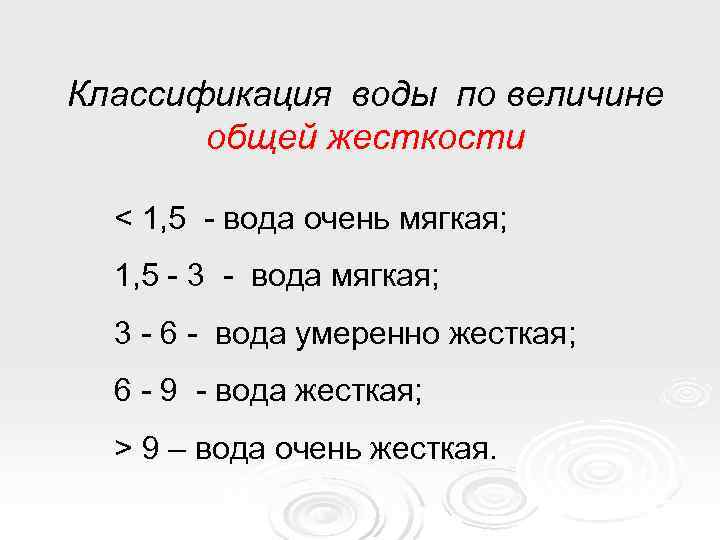

Классификация воды по величине общей жесткости < 1, 5 - вода очень мягкая; 1, 5 - 3 - вода мягкая; 3 - 6 - вода умеренно жесткая; 6 - 9 - вода жесткая; > 9 – вода очень жесткая.

Виды агрессивности воды Показатели, определяющие Вид агрессивности агрессивность воды Углекислотная Свободная СО 2 Кислородная Свободный О 2 Выщелачивающая Карбонатная жесткость Общекислотная р. Н Магнезиальная Mg 2+ Сульфатная SO 42 -

Факторы, определяющие инженерно-геологические условия Геологическое строения толщи, попадающей в зону 1 воздействия существующих и проектируемых сооружений 2 Рельеф территории Мерзлотно-гидрогеологические условия в пределах 3 криолитозоны и гидрогеологические условия вне ее Современные эндогенные и экзогенные 4 геологические процессы, включая современные тектонические движения, вулканизм и сейсмичность
