Лекция 3. Сейсморазведка: Метод преломленных волн (МПВ) Лекция 3. Сейсморазведка: Метод преломленных волн (МПВ)

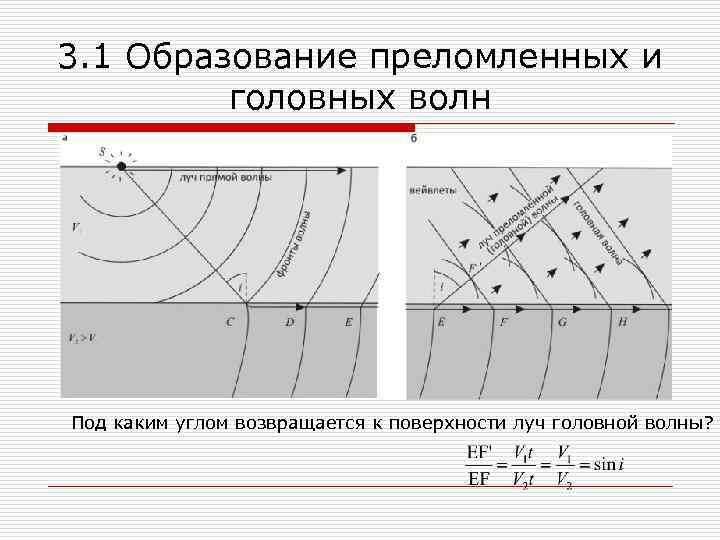

3. 1 Образование преломленных и головных волн Под каким углом возвращается к поверхности луч 3. 1 Образование преломленных и головных волн Под каким углом возвращается к поверхности луч головной волны?

Свойства головной волны o Возникает только если скорость в подстилающей среде больше, чем в Свойства головной волны o Возникает только если скорость в подстилающей среде больше, чем в перекрывающей (V 2>V 1); o Луч возвращается к поверхности под критическим углом; o Следовательно не существует вблизи источника упругих колебаний

3. 2 Как получают годографы? 3. 2 Как получают годографы?

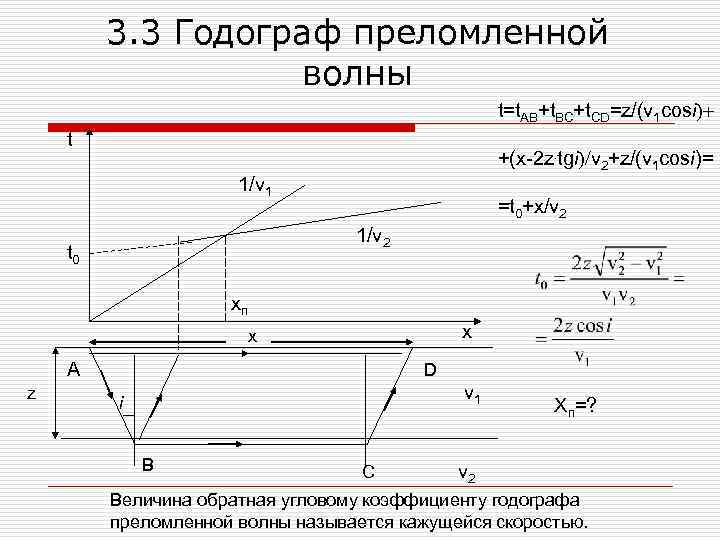

3. 3 Годограф преломленной волны t=t. AB+t. BC+t. CD=z/(v 1 cosi)+ t +(x-2 z. 3. 3 Годограф преломленной волны t=t. AB+t. BC+t. CD=z/(v 1 cosi)+ t +(x-2 z. tgi)/v 2+z/(v 1 cosi)= 1/v 1 =t 0+x/v 2 1/v 2 t 0 xп x x A z D v 1 i B C Xп=? v 2 Величина обратная угловому коэффициенту годографа преломленной волны называется кажущейся скоростью.

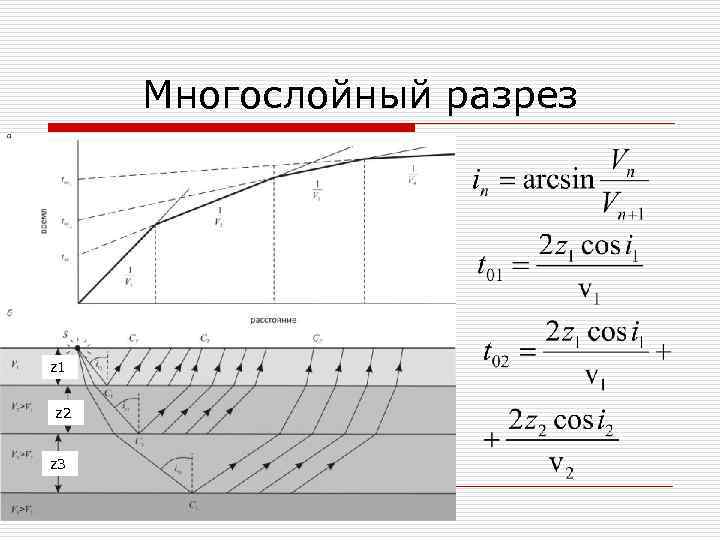

Многослойный разрез z 1 z 2 z 3 Многослойный разрез z 1 z 2 z 3

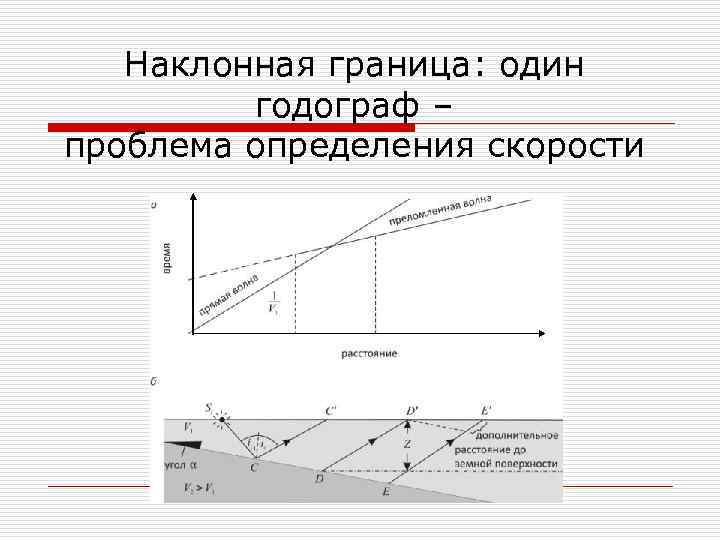

Наклонная граница: один годограф – проблема определения скорости Наклонная граница: один годограф – проблема определения скорости

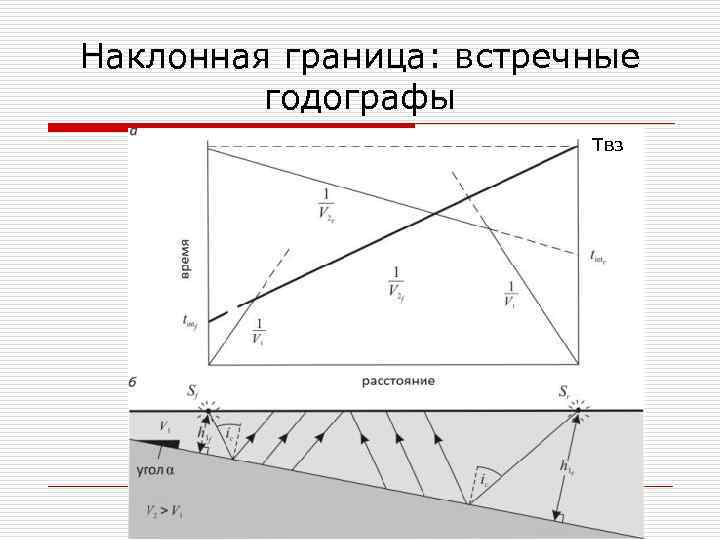

Наклонная граница: встречные годографы Tвз Наклонная граница: встречные годографы Tвз

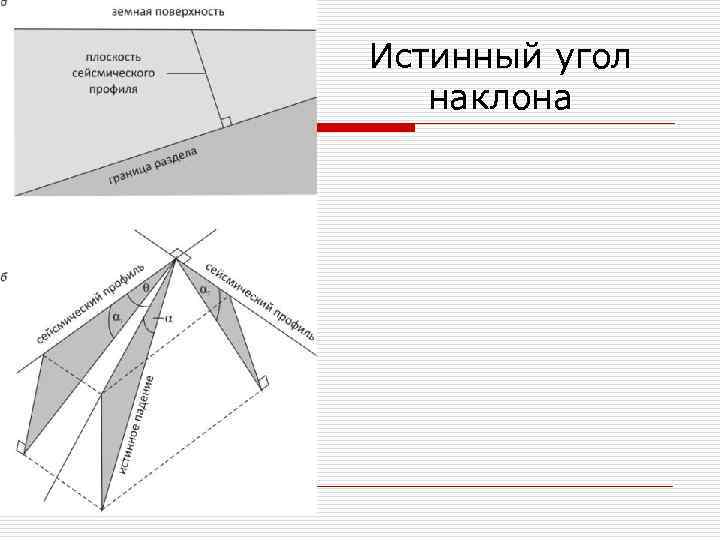

Истинный угол наклона Истинный угол наклона

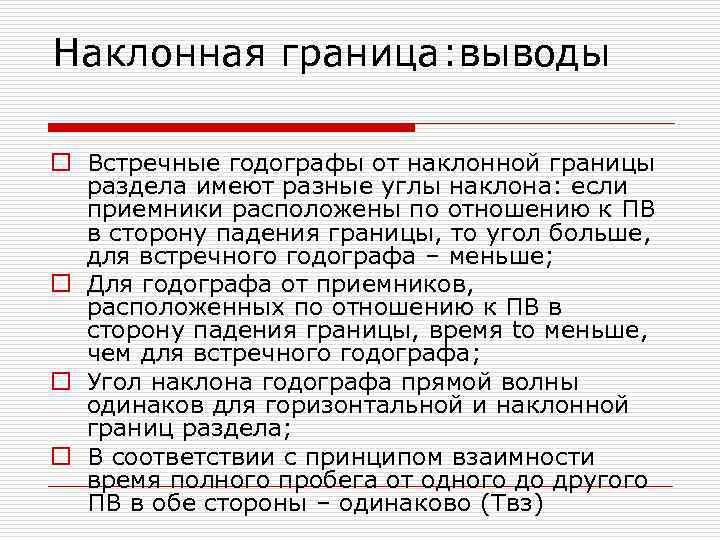

Наклонная граница: выводы o Встречные годографы от наклонной границы раздела имеют разные углы наклона: Наклонная граница: выводы o Встречные годографы от наклонной границы раздела имеют разные углы наклона: если приемники расположены по отношению к ПВ в сторону падения границы, то угол больше, для встречного годографа – меньше; o Для годографа от приемников, расположенных по отношению к ПВ в сторону падения границы, время tо меньше, чем для встречного годографа; o Угол наклона годографа прямой волны одинаков для горизонтальной и наклонной границ раздела; o В соответствии с принципом взаимности время полного пробега от одного до другого ПВ в обе стороны – одинаково (Твз)

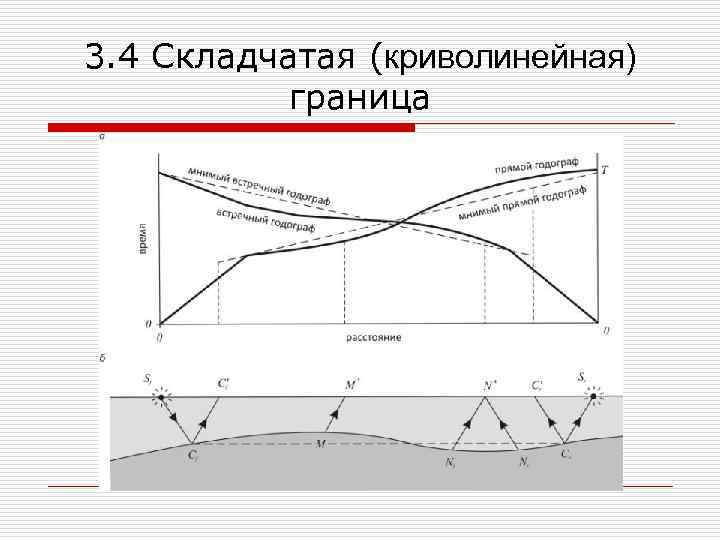

3. 4 Складчатая (криволинейная) граница 3. 4 Складчатая (криволинейная) граница

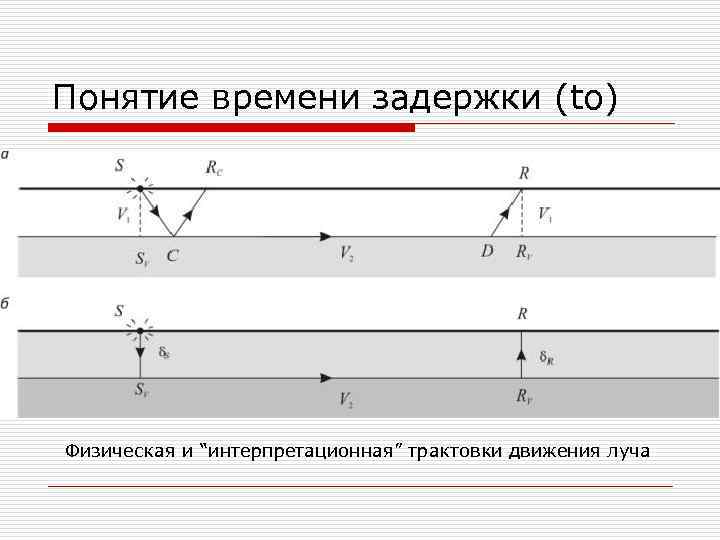

Понятие времени задержки (to) Физическая и “интерпретационная” трактовки движения луча Понятие времени задержки (to) Физическая и “интерпретационная” трактовки движения луча

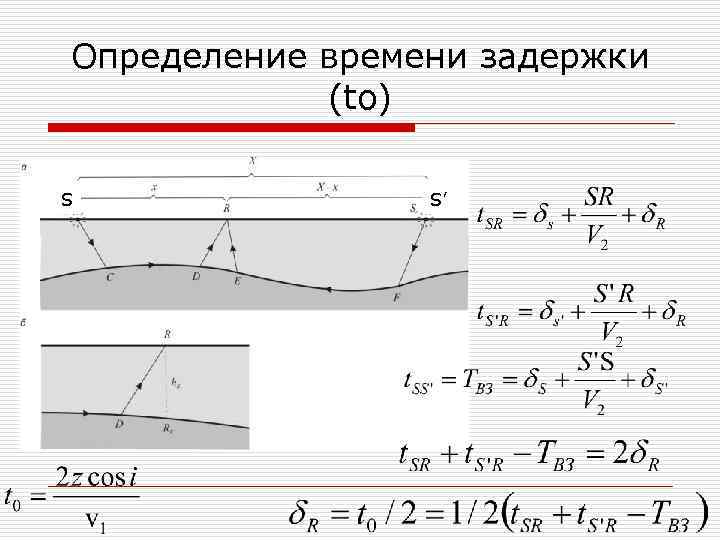

Определение времени задержки (tо) S S’ Определение времени задержки (tо) S S’

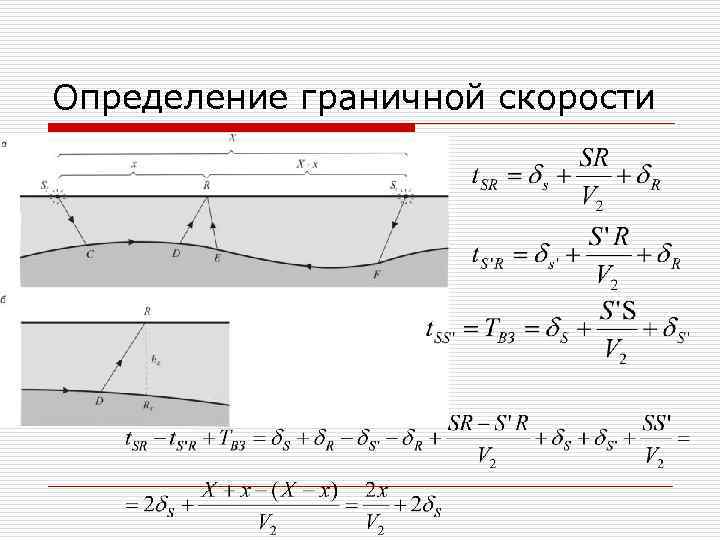

Определение граничной скорости Определение граничной скорости

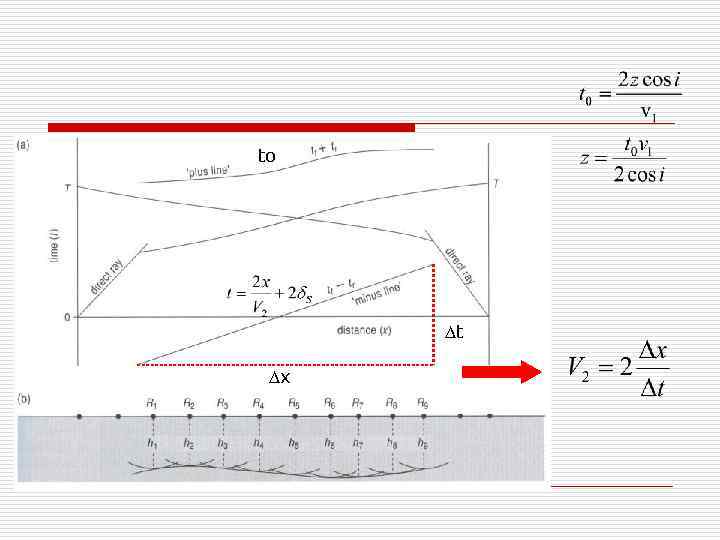

to Dt Dx to Dt Dx

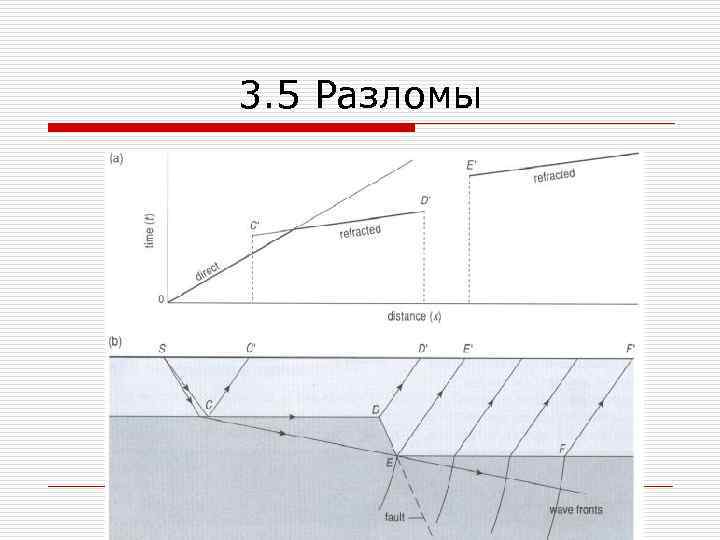

3. 5 Разломы 3. 5 Разломы

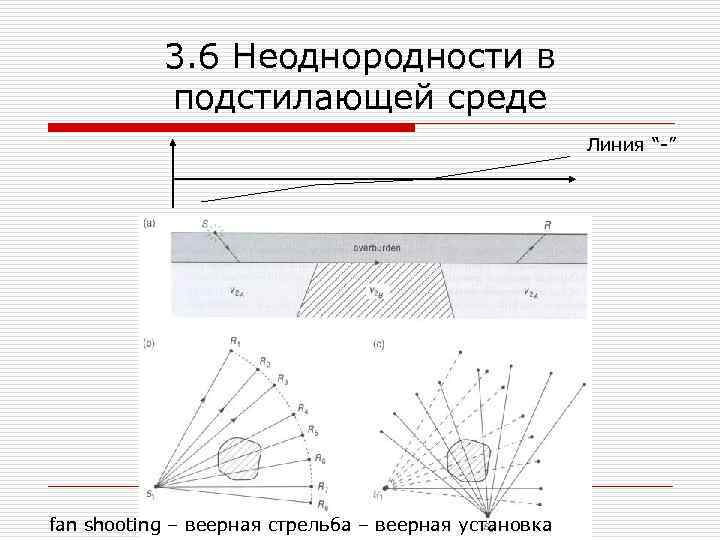

3. 6 Неоднородности в подстилающей среде Линия “-” fan shooting – веерная стрельба – 3. 6 Неоднородности в подстилающей среде Линия “-” fan shooting – веерная стрельба – веерная установка

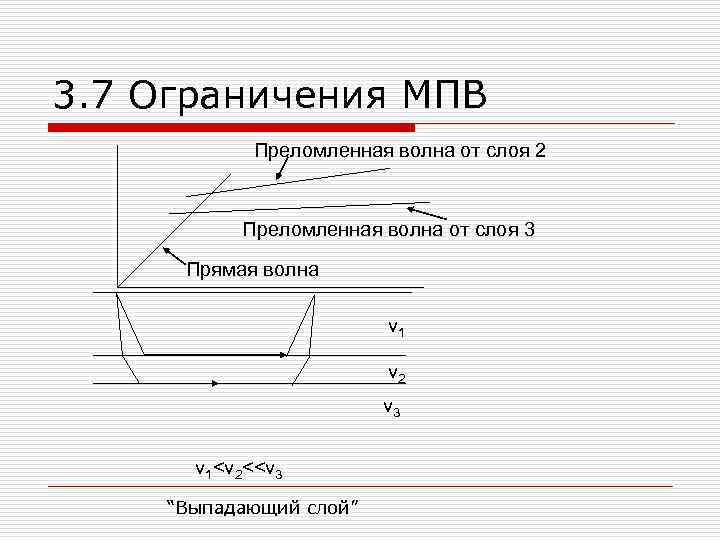

3. 7 Ограничения МПВ Преломленная волна от слоя 2 Преломленная волна от слоя 3 3. 7 Ограничения МПВ Преломленная волна от слоя 2 Преломленная волна от слоя 3 Прямая волна v 1 v 2 v 3 v 1

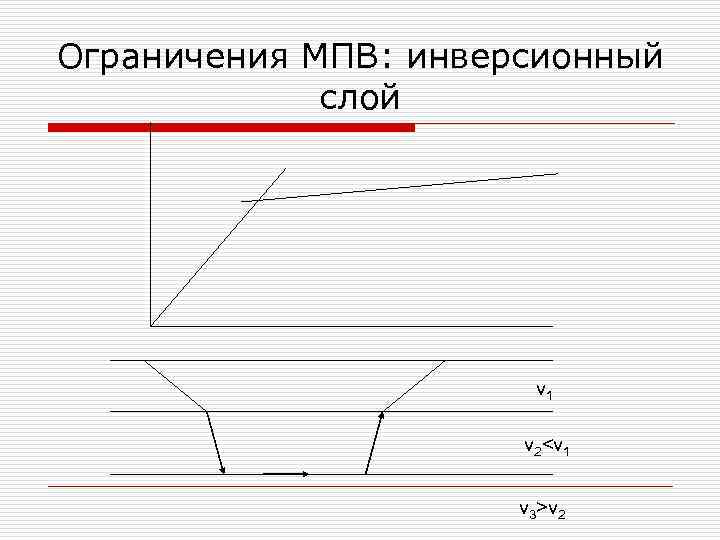

Ограничения МПВ: инверсионный слой v 1 v 2<v 1 v 3>v 2 Ограничения МПВ: инверсионный слой v 1 v 2v 2

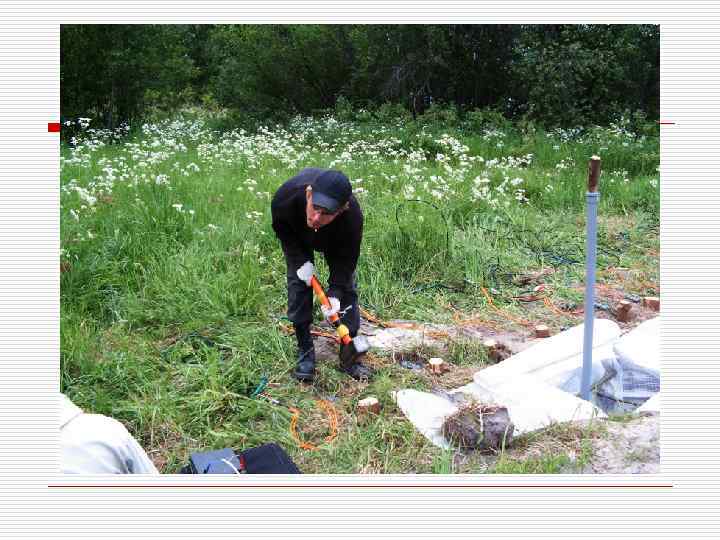

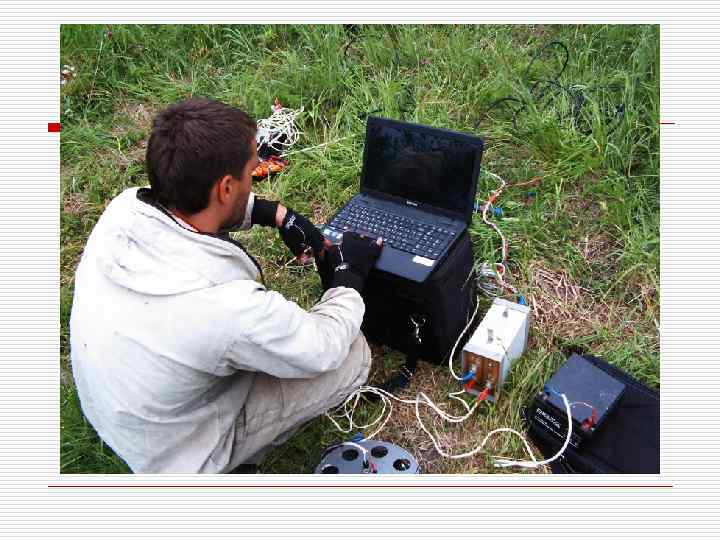

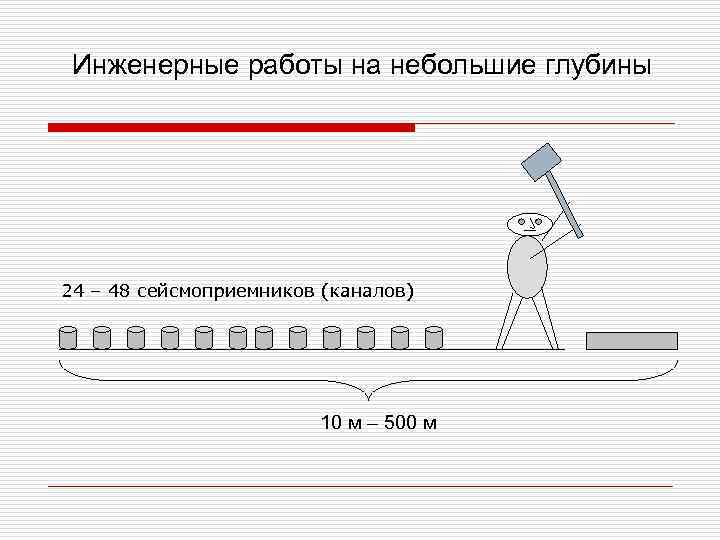

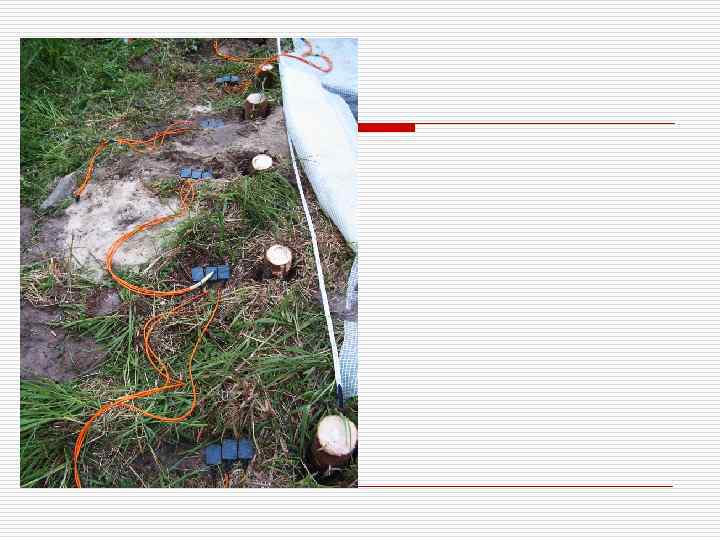

Инженерные работы на небольшие глубины 24 – 48 сейсмоприемников (каналов) 10 м – 500 Инженерные работы на небольшие глубины 24 – 48 сейсмоприемников (каналов) 10 м – 500 м

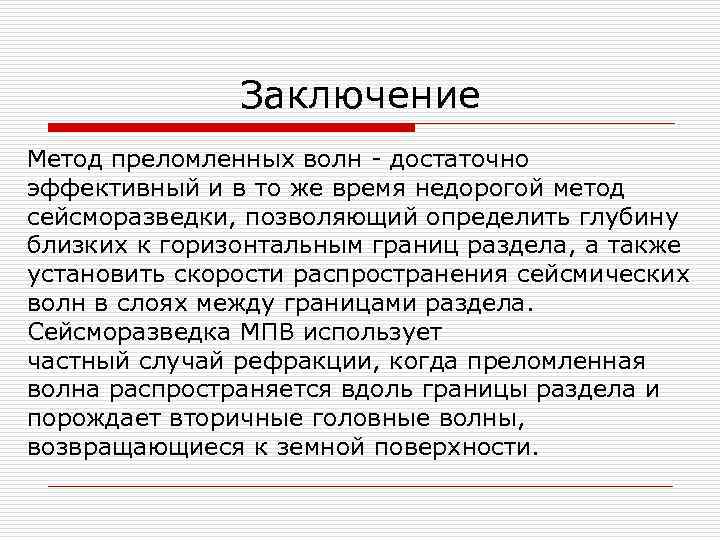

Заключение Метод преломленных волн - достаточно эффективный и в то же время недорогой метод Заключение Метод преломленных волн - достаточно эффективный и в то же время недорогой метод сейсморазведки, позволяющий определить глубину близких к горизонтальным границ раздела, а также установить скорости распространения сейсмических волн в слоях между границами раздела. Сейсморазведка МПВ использует частный случай рефракции, когда преломленная волна распространяется вдоль границы раздела и порождает вторичные головные волны, возвращающиеся к земной поверхности.
