Лекция 3 Проекции плоскости
Способы задания плоскости 2 1 А 2 С 2 2 В 2 С 1 1 А 1 В 1 (А, В, С) В 2 3 m 2 2 m 2 4 n 2 2 m 2 2 n 2 1 Вm 1 1 (В, m) n 1 m n 1 1 1 (n m) m 1 1 (n m) На комплексном чертеже плоскость можно задать: 1) проекциями трех точек, не лежащих на одной прямой; 2) проекциями прямой и точки, взятой вне этой прямой; 3) проекциями двух пересекающихся прямых; 4) проекциями двух параллельных прямых;
Способы задания плоскости 5 6 С 2 x С 1 1 ( АВС) В 1 z П 2 2 В 2 А 1 След плоскости – это линия ее пересечения с соответствующей плоскостью проекций х 2 z 1 П 1 2 х П 3 x 3 y 1 - горизонтальный след 2 - фронтальный след 3 - профильный след x , y , z - точки схода следов ( 1 , 2 ) 5) проекциями плоской фигурой; 6) следами плоскости. Все способы позволяют выделить из множества точек пространства точки, принадлежащие данной плоскости. Способ задания плоскости указывают в круглых скобках
Положение плоскости относительно плоскостей проекций Плоскость общего положения наклонена ко всем плоскостям проекций Плоскость частного положения перпендикулярна или параллельна одной из плоскостей проекций Плоскость, перпендикулярная одной из плоскостей проекций, называется проецирующей плоскостью: Горизонтально проецирующая плоскость П 1 Фронтально проецирующая плоскость П 2 Профильно проецирующая плоскость П Плоскость, параллельная плоскости проекций, назы- 3 вается плоскостью уровня (дважды проецирующей): Горизонтальная плоскость П 1 Фронтальная плоскость П 2 Профильная плоскость П 3
Горизонтально проецирующая плоскость ( П 1) Пространственная картина z Комплексный чертеж 2 П 2 2 x х В 2 А 2 C 2 П 3 1 3 y П 1 y x х А 1 В 1 C 1 1 Горизонтальная проекция плоскости вырождается в прямую (след), на П 1 проекции трех произвольных точек плоскости лежат на горизонтальном следе плоскости 1. Углы наклона данной плоскости к фронталь-ной ( ) и профильной ( ) плоскостям проекций на П 1 не
Фронтально проецирующая плоскость ( П 2) Пространственная картина z Комплексный чертеж П 2 x х 2 1 z П 3 3 x х А 2 В 2 А 1 y C 1 П 1 C 2 2 1 В 1 Фронтальная проекция плоскости вырождается в прямую (след). На П 2 проекции трех произвольных точек плоскости лежат на фронтальном следе плоскости 2. Углы наклона данной плоскости к горизонтальной ( ) и профильной ( ) плоскостям проекций на П 2 не искажаются
Профильно проецирующая плоскость ( П 3) Пространственная картина z Комплексный чертеж 2 П 2 2 x z 3 П 1 1 В 2 П А 2 x 3 y А 1 В 1 y 1 z z А 3 C 2 C 1 В 3 C 3 3 y y 1 Профильная проекция плоскости вырождается в прямую (след). На П 3 проекции трех произвольных точек плоскости лежат на профильном следе плоскости 3. Углы наклона данной плоскости к горизонтальной ( ) и фронтальной ( ) плоскостям проекций на П 3 не искажаются

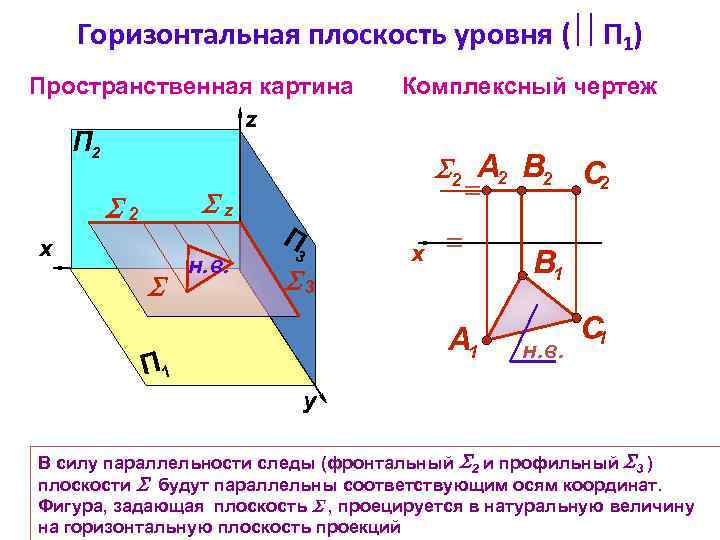

Горизонтальная плоскость уровня ( П 1) Пространственная картина z Комплексный чертеж П 2 z 2 x н. в. 2 А 2 В 2 П 3 3 x В 1 А 1 П 1 C 2 н. в. C 1 y В силу параллельности следы (фронтальный 2 и профильный 3 ) плоскости будут параллельны соответствующим осям координат. Фигура, задающая плоскость , проецируется в натуральную величину на горизонтальную плоскость проекций

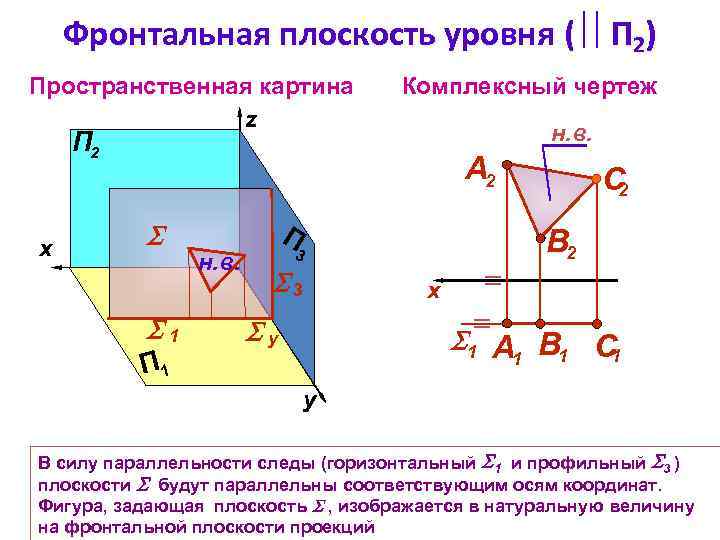

Фронтальная плоскость уровня ( П 2) Пространственная картина z Комплексный чертеж н. в. П 2 x А 2 1 П н. в. C 2 В 2 3 3 x y 1 А 1 В 1 C 1 П 1 y В силу параллельности следы (горизонтальный 1 и профильный 3 ) плоскости будут параллельны соответствующим осям координат. Фигура, задающая плоскость , изображается в натуральную величину на фронтальной плоскости проекций

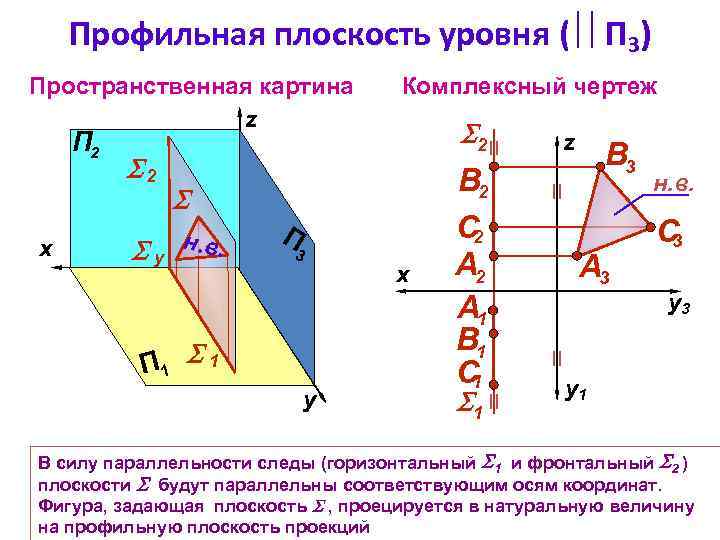

Профильная плоскость уровня ( П 3) Пространственная картина z П 2 x 2 y Комплексный чертеж 2 н. в. П 3 x П 1 1 y В 2 C 2 А 1 В 1 C 1 1 z В 3 А 3 н. в. C 3 y 1 В силу параллельности следы (горизонтальный 1 и фронтальный 2 ) плоскости будут параллельны соответствующим осям координат. Фигура, задающая плоскость , проецируется в натуральную величину на профильную плоскость проекций

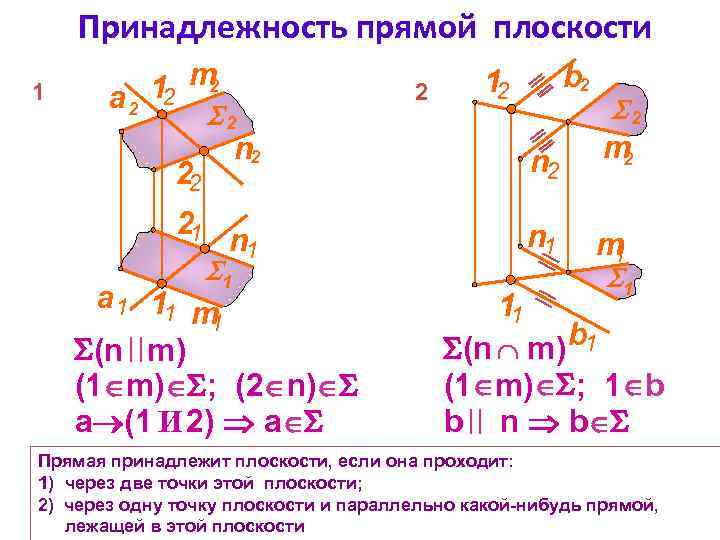

Принадлежность прямой плоскости 1 2 12 m а 2 2 2 n 2 m 2 n 1 m 1 22 21 2 b 2 12 1 а 1 11 m 1 (n m) (1 m) ; (2 n) а (1 И 2) а 11 1 (n m) b 1 (1 m) ; 1 b b n b Прямая принадлежит плоскости, если она проходит: 1) через две точки этой плоскости; 2) через одну точку плоскости и параллельно какой-нибудь прямой, лежащей в этой плоскости

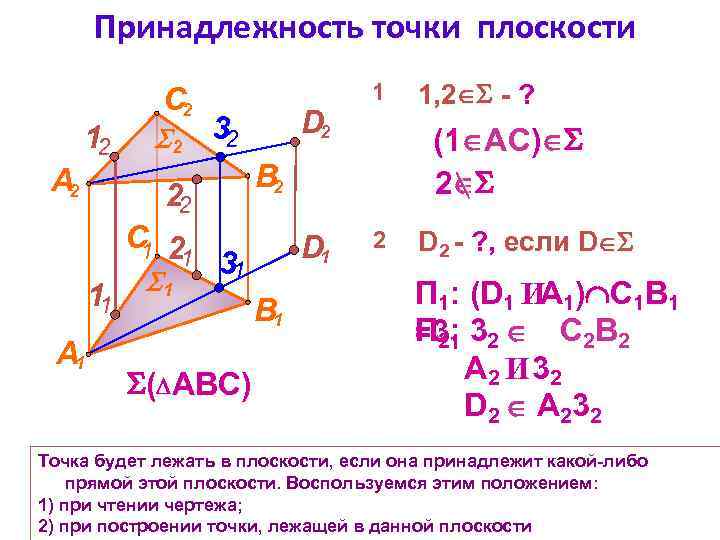

Принадлежность точки плоскости 12 А 2 2 D 2 32 22 11 А 1 С 2 ( АВС) D 1 В 1 1, 2 - ? (1 АС) 2 В 2 С 2 1 1 31 1 1 2 D 2 - ? , если D П 1: (D 1 ИA 1) С 1 В 1 П 2: = 3 1 3 2 C 2 B 2 А 2 И 32 D 2 А 23 2 Точка будет лежать в плоскости, если она принадлежит какой-либо прямой этой плоскости. Воспользуемся этим положением: 1) при чтении чертежа; 2) при построении точки, лежащей в данной плоскости

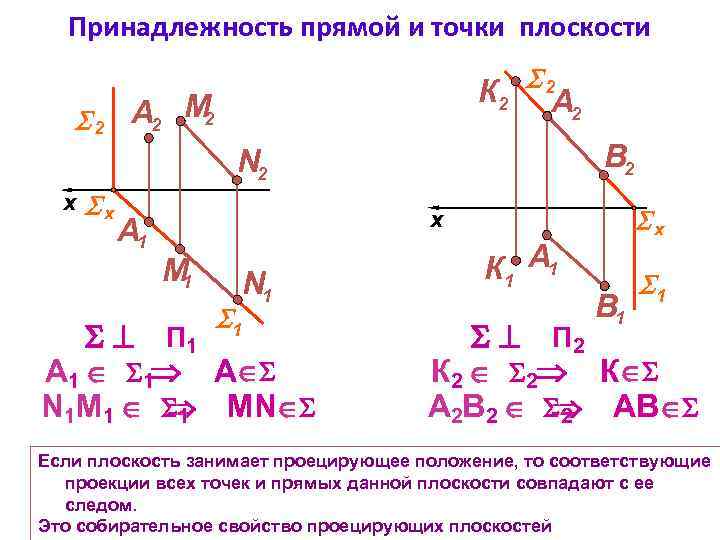

Принадлежность прямой и точки плоскости К 2 2 А 2 2 2 А 2 М В 2 N 2 x х А 1 х x М 1 1 N 1 П 1 A 1 1 А N 1 M 1 1 MN К 1 А 1 В 1 1 П 2 К 2 2 К А 2 В 2 2 АВ Если плоскость занимает проецирующее положение, то соответствующие проекции всех точек и прямых данной плоскости совпадают с ее следом. Это собирательное свойство проецирующих плоскостей

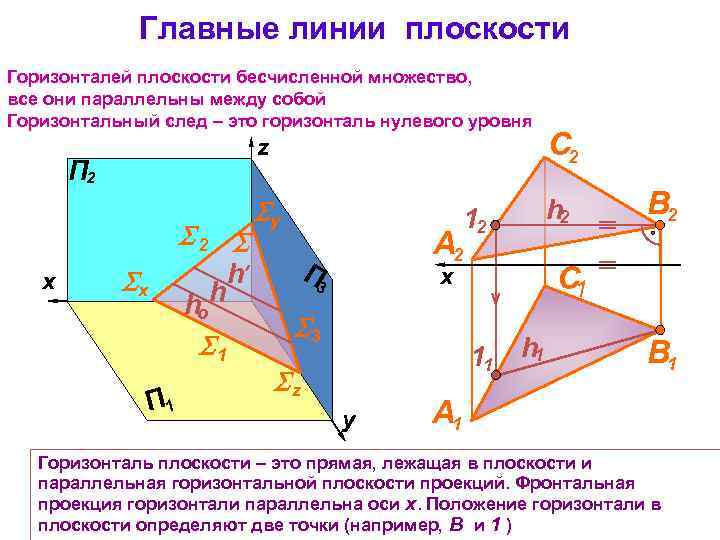

Главные линии плоскости Горизонталей плоскости бесчисленной множество, все они параллельны между собой Горизонтальный след – это горизонталь нулевого уровня z П 2 2 x х hh y h 2 12 1 А 2 П 3 h o П 1 С 2 С 1 x 3 11 h 1 z y В 2 В 1 А 1 Горизонталь плоскости – это прямая, лежащая в плоскости и параллельная горизонтальной плоскости проекций. Фронтальная проекция горизонтали параллельна оси x. Положение горизонтали в плоскости определяют две точки (например, В и 1 )
Главные линии плоскости Фронталей плоскости бесчисленное множество, все они параллельны между собой Фронтальный след – это фронталь нулевого уровня z П 2 2 x х fo f 1 П 1 22 z А 2 П 3 f 12 x 21 3 11 h 1 y y С 2 f 2 h 2 В 2 С 1 f 1 В 1 А 1 Фронталь плоскости – это прямая, лежащая в плоскости и параллельная фронтальной плоскости проекций. Горизонтальная проекция фронтали параллельна оси x. Положение фронтали в плоскости определяют две точки (например, В и 2 )
Главные линии плоскости В проецирующих плоскостях одна из линий уровня является проецирующей прямой h 2 2 x 2 f 2 х y h 1 f 1 1 h 2 П 1 x х y h 1 f 1 1 П 2 Горизонтальная проекция фронтали параллельна оси x. Фронтальная проекция фронтали параллельна фронтальному следу плоскости или ему принадлежит. Координата y показывает расстояние от фронтали данной плоскости до фронтальной плоскости проекций

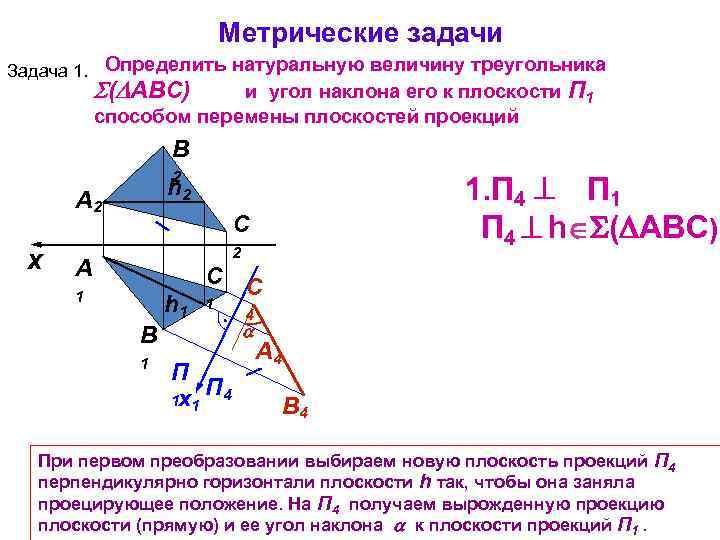

Метрические задачи Задача 1. Определить натуральную величину треугольника ( АВС) и угол наклона его к плоскости П 1 способом перемены плоскостей проекций B 1. П 4 П 1 П 4 h ( АВС) 2 h 2 А 2 x C 2 А 1 h 1 C C 1 B 1 П П 1 x 1 4 4 А 4 В 4 При первом преобразовании выбираем новую плоскость проекций П 4 перпендикулярно горизонтали плоскости h так, чтобы она заняла проецирующее положение. На П 4 получаем вырожденную проекцию плоскости (прямую) и ее угол наклона к плоскости проекций П 1.
Метрические задачи Задача 1. Определить натуральную величину треугольника ( АВС) и угол наклона его к плоскости П 1 способом перемены плоскостей проекций B 2 h 2 А 2 x C А 5 2 А 1 h 1 1 B 1 C C C П П 1 x 1 4 5 4 н. в. А 4 В 5 1. П 4 П 1 П 4 h ( АВС) 2. П 5 П 4 П 5 ( АВС) В 4 П x 52 При втором преобразовании выбираем новую плоскость проекций П 5 так, чтобы плоскость заняла положение плоскости уровня. На П 5 строим натуральную величину треугольника

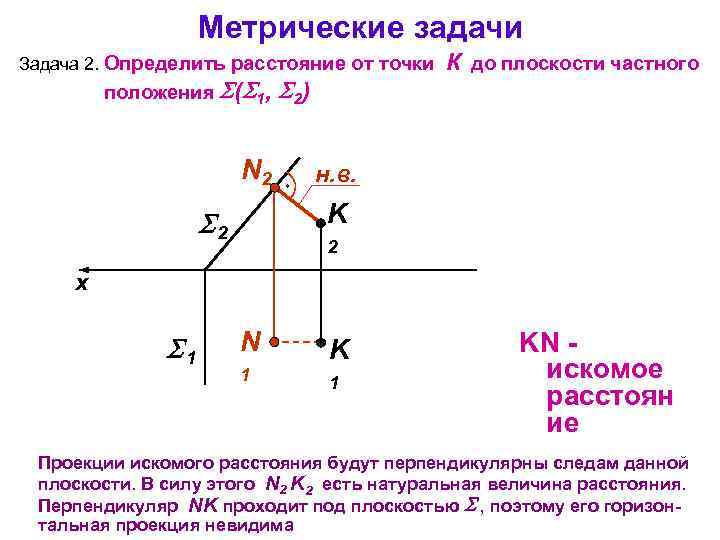

Метрические задачи Задача 2. Определить расстояние от точки положения ( 1, N 2 2) К до плоскости частного н. в. K 2 2 x 1 N 1 KN искомое расстоян ие Проекции искомого расстояния будут перпендикулярны следам данной плоскости. В силу этого N 2 K 2 есть натуральная величина расстояния. Перпендикуляр NK проходит под плоскостью , поэтому его горизонтальная проекция невидима

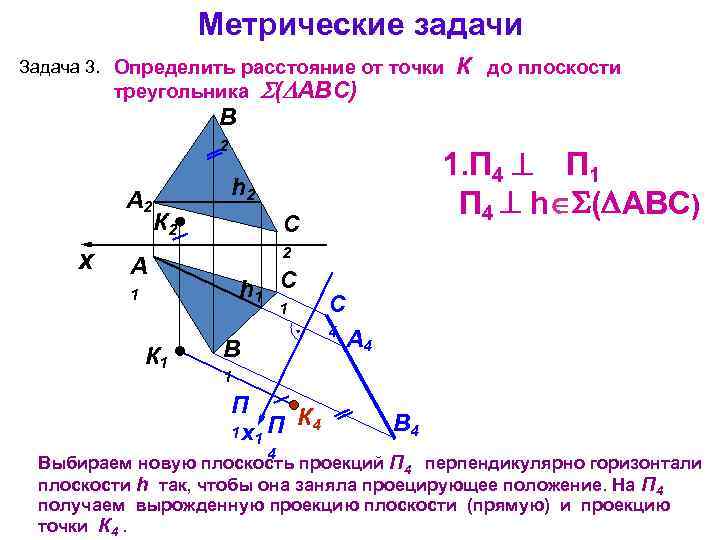

Метрические задачи Задача 3. Определить расстояние от точки треугольника B ( АВС) 2 А 2 x 1. П 4 П 1 П 4 h ( АВС) h 2 К 2 C 2 А h 1 C 1 1 К до плоскости C 4 B А 4 1 П К 4 1 x 1 П 4 Выбираем новую плоскость проекций П 4 перпендикулярно горизонтали плоскости h так, чтобы она заняла проецирующее положение. На П 4 получаем вырожденную проекцию плоскости (прямую) и проекцию точки К 4.

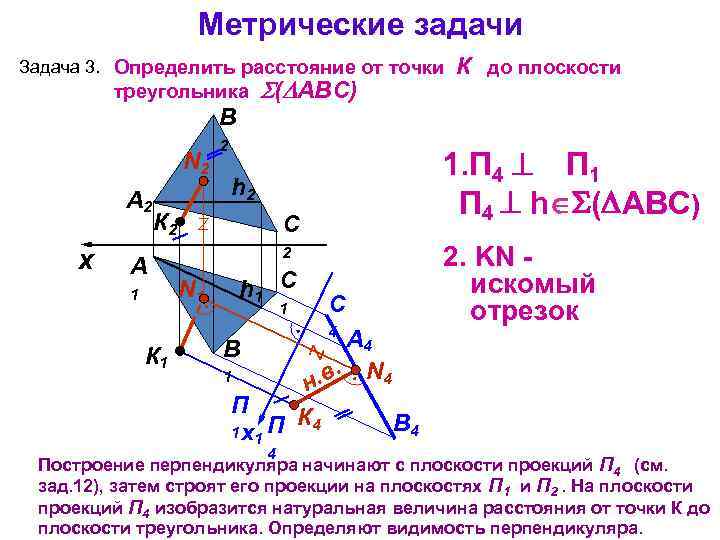

Метрические задачи Задача 3. Определить расстояние от точки треугольника B N 2 А 2 x ( АВС) 2 А 1 К 1 1. П 4 П 1 П 4 h ( АВС) h 2 К 2 C 2. KN искомый отрезок 2 h 1 C N 1 C 1 4 А 4. в. N 4 B 1 н П К 4 1 x 1 П 4 К до плоскости В 4 Построение перпендикуляра начинают с плоскости проекций П 4 (см. зад. 12), затем строят его проекции на плоскостях П 1 и П 2. На плоскости проекций П 4 изобразится натуральная величина расстояния от точки К до плоскости треугольника. Определяют видимость перпендикуляра.
