Лекция 3 Перспектива 1 Перспектива вид центральной

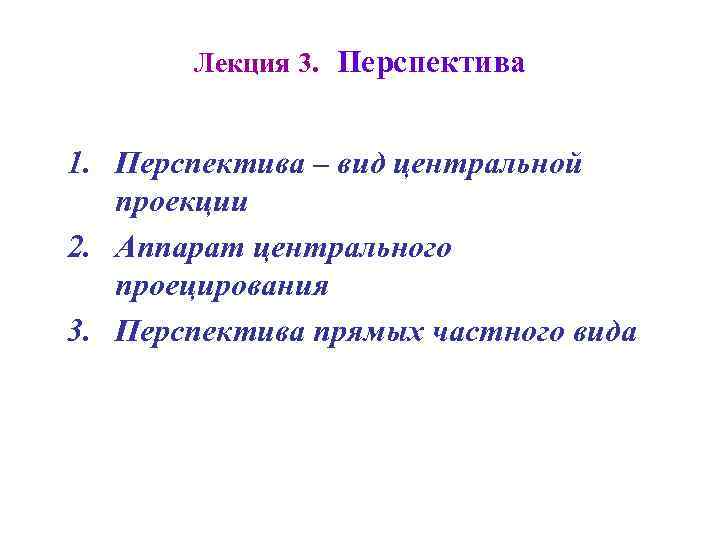

Лекция 3. Перспектива 1. Перспектива – вид центральной проекции 2. Аппарат центрального проецирования 3. Перспектива прямых частного вида

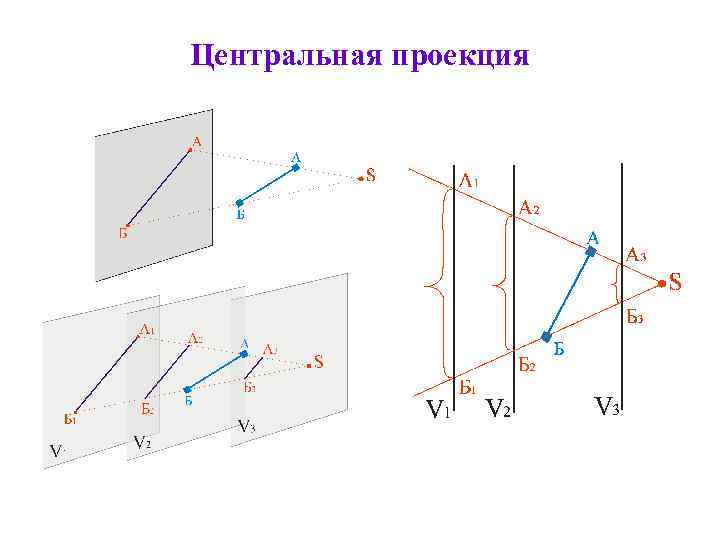

Центральная проекция

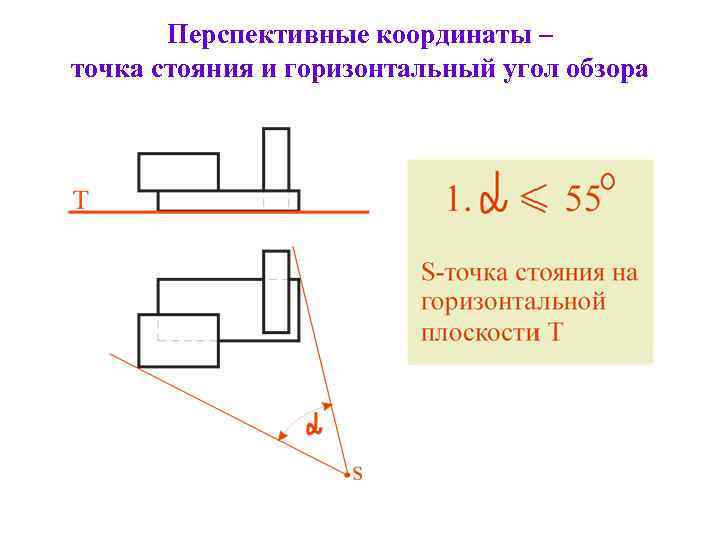

Перспективные координаты – точка стояния и горизонтальный угол обзора

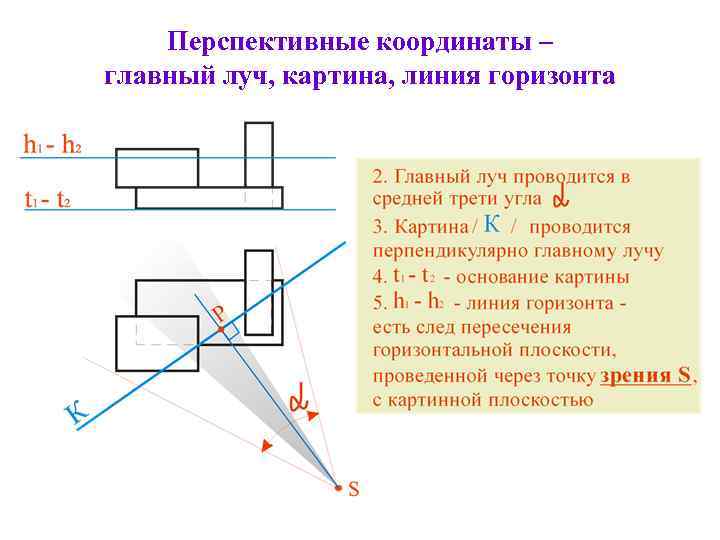

Перспективные координаты – главный луч, картина, линия горизонта

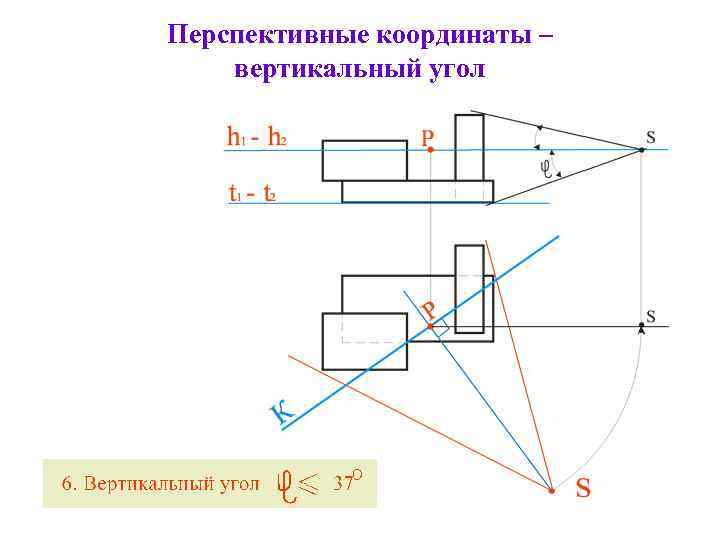

Перспективные координаты – вертикальный угол

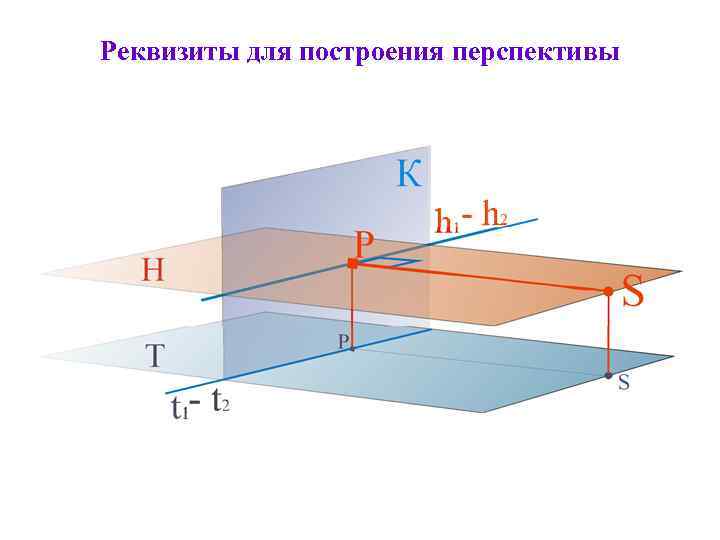

Реквизиты для построения перспективы

Реквизиты для построения перспективы: 1. 2. 3. 4. 5. 6. 7. 8. Горизонтальная и фронтальная проекции объекта Точка стояния S - точка зрения S Картинная плоскость К /вертикальная/ Предметная плоскость Т /горизонтальная/–проходит через точку стояния S и основание картины t 1 - t 2 Плоскость горизонта Н /горизонтальная/ - проходит через точку зрения S Линия горизонта h 1 - h 2 /лежит в плоскости горизонта и плоскости картины/ P - главная точка картины /лежит на линии горизонта/ Главный луч SP, перпендикулярен картине /лежит в плоскости горизонта / sp - проекция главного луча на предметную плоскость Т 10. Основание картины t 1 - t 2 /лежит в плоскости картины и предметной 9. плоскости/

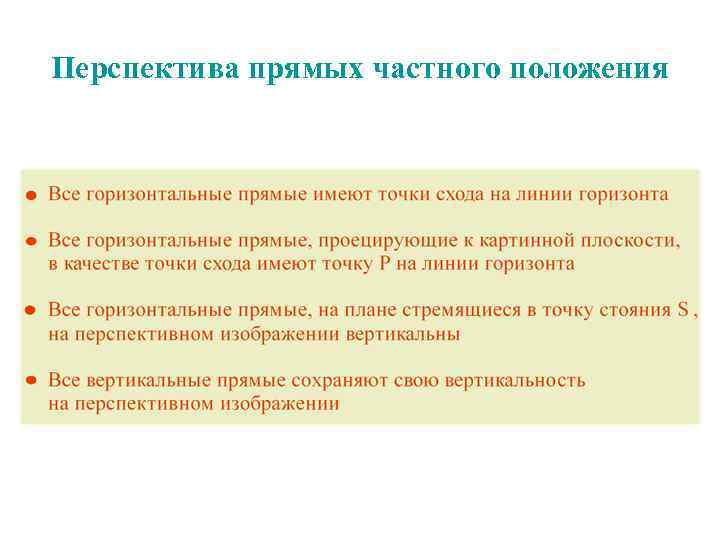

Перспектива прямых частного положения

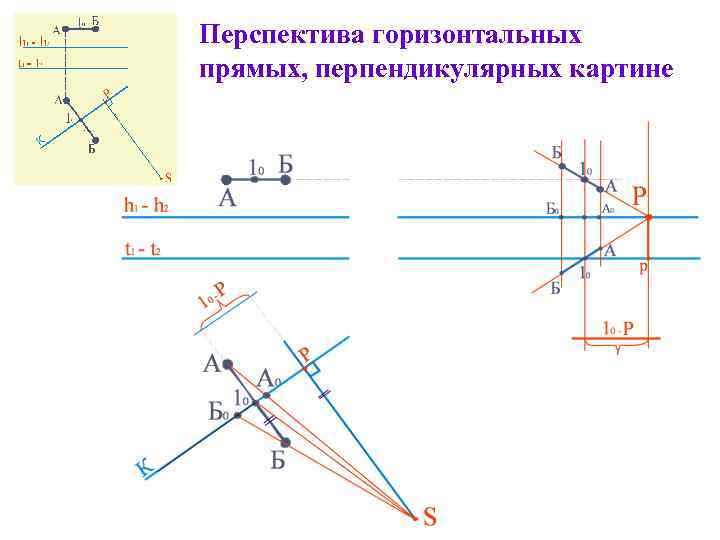

Перспектива горизонтальных прямых, перпендикулярных картине

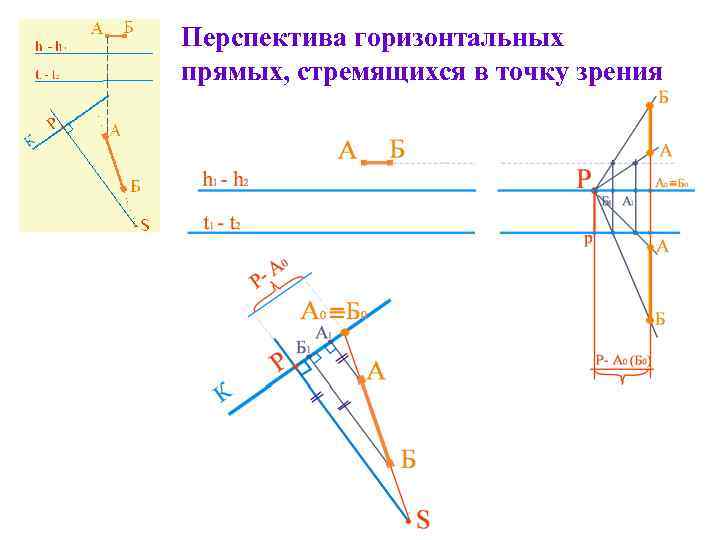

Перспектива горизонтальных прямых, стремящихся в точку зрения

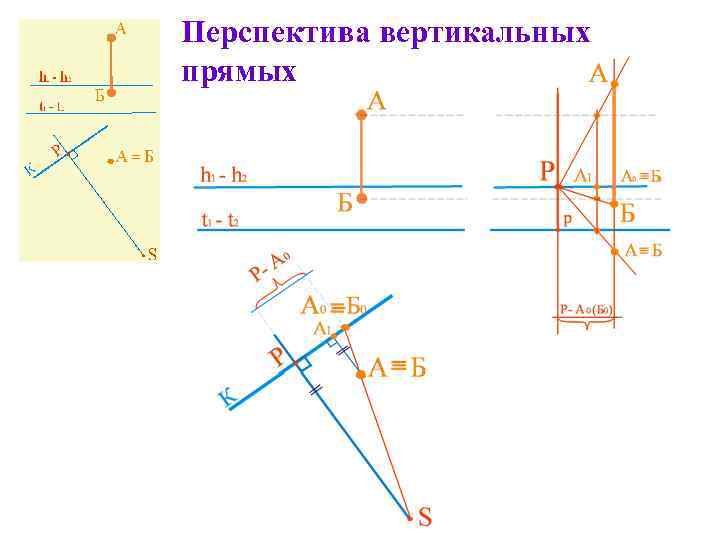

Перспектива вертикальных прямых
