Лекция 3 Определение направлений в море Лекция 3 Определение направлений в море

1. Основные плоскости, линии и точки ориентации на земной поверхности Рис. 1 1. Основные плоскости, линии и точки ориентации на земной поверхности Рис. 1

Плоскость истинного горизонта наблюдателя (ПИГН)(plane of true observer’s horizon) — воображаемая горизонтальная плоскость HH', Плоскость истинного горизонта наблюдателя (ПИГН)(plane of true observer’s horizon) — воображаемая горизонтальная плоскость HH', проходящая через глаз наблюдателя А. Плоскость истинного меридиана наблюдателя (plane of true observer’s meridian)— вертикальная плоскость ММ', проходящая через место наблюдателя А и полюсы Земли. Истинный меридиан наблюдателя. PNAPS (true observer’s meridian)— след пересечения плоскости истинного меридиана с поверхностью Земли. Линия истинного меридиана (true meridian line) или полуденная линия N-S линия пересечения плоскости истинного меридиана с плоскостью истинного горизонта.

Плоскость первого вертикала (first vertical plane) — вертикальная плоскость WW', перпендикулярная плоскости истинного меридиана. Плоскость первого вертикала (first vertical plane) — вертикальная плоскость WW', перпендикулярная плоскости истинного меридиана. Линия первого вертикала E-W (first vertical line) — линия пересечения плоскости первого вертикала с плоскостью истинного горизонта. Линия перпендикулярна линии истинного меридиана N-S Диаметральная плоскость (CP Centre plane) – условная вертикальная продольная плоскость, делящая корпус судна на две симметрические части. Она пересекается с плоскостью истинного горизонта HH' по прямой линии – это линия курса

2. Направления относительно площади истинного меридиана и диаметральной плоскости судна. Направление движения судна определяют 2. Направления относительно площади истинного меридиана и диаметральной плоскости судна. Направление движения судна определяют положением его диаметральной плоскости (ДП) по отношению к плоскости истинного горизонта. Линия курса (course line). – прямая, совпадающая с ДП судна, проведенная в сторону его движения (рис. 2). Истинный курс (ИК (true course)- это двугранный угол между нордовой частью плоскости истинного меридиана и носовой частью диаметральной плоскости судна. Для плоскости ИК это угол между северной частью истинного меридиана и ДП судна.

Рис. 2 Истинный пеленг (ИП) ориентира (true bearing) (рис. 2) – двугранный угол между Рис. 2 Истинный пеленг (ИП) ориентира (true bearing) (рис. 2) – двугранный угол между нордовой частью плоскости истинного меридиана и плоскостью вертикала, проходящей через ориентир. Для плоскости истинный пеленг плоский угол между нордовой частью истинного меридиана и направлением на предмет.

Направление, отличающееся от ИП на 180°, называется обратным истинным пеленгом (ОИП) ОИП= ИП ± Направление, отличающееся от ИП на 180°, называется обратным истинным пеленгом (ОИП) ОИП= ИП ± 180° ( 3. 1) Истинный курс и истинный пеленг измеряются в круговой системе счета от 0°на северной части истинного меридиана до 360° по часовой стрелке Курсовой угол (КУ) (relative bearing, RB) – угол между диаметральной плоскостью судна и направлением на предмет. Измеряются от 0º до 180º правого или левого борта. Например, КУ= 53° л/б, КУ= 69°пр/б. Отсчет снимают с азимутального круга компаса. КУ пр/б имеет знак «+» , а КУ л/б имеет знак «─» .

Отсчет курсового угла (ОКУ )─ курсовой угол, измеренный в круговом счете от 0° до Отсчет курсового угла (ОКУ )─ курсовой угол, измеренный в круговом счете от 0° до 360°. Связь между КУ и ОКУ определяется выражениями: ОКУ= КУ пр/б; ОКУ=360°-КУл/б (3. 2) Истинный курс, истинный пеленг и курсовой угол связаны следующими зависимостями: ИП= ИК+КУ ИК=ИП-КУ (3. 3) КУ= ИП-ИК

3. Системы отсчета направлений, используемые в судовождении 3. 1. Румбовая система Рис. 3 3. Системы отсчета направлений, используемые в судовождении 3. 1. Румбовая система Рис. 3

В этой системе счет направлений ведется в румбах по четвертям горизонта от точек N В этой системе счет направлений ведется в румбах по четвертям горизонта от точек N или S по направлению к E или W. При этом румбы имеют соответствующие наименования и порядковые номера от 0 до 8 в каждой четверти. Основные (главные) румбы: N, S - первые, а E, W – восьмые. в каждой четверти. Четвертные румбы — румбы, делящие четверть пополам: NE, SW, NW. Трехбуквенные румбы — четные румбы, расположенные между главными и четвертными: NNE, ESE, SSW, WNW, NNW. Нечетные промежуточные румбы — остальные румбы. Их названия образуются сочетанием наименования ближайшего главного или четвертного румба с прибавлением голландского слова «ten» (предлог указывающий направление «к» ) и наименование главного румба, в сторону которого отсчитывается нечетный румб.

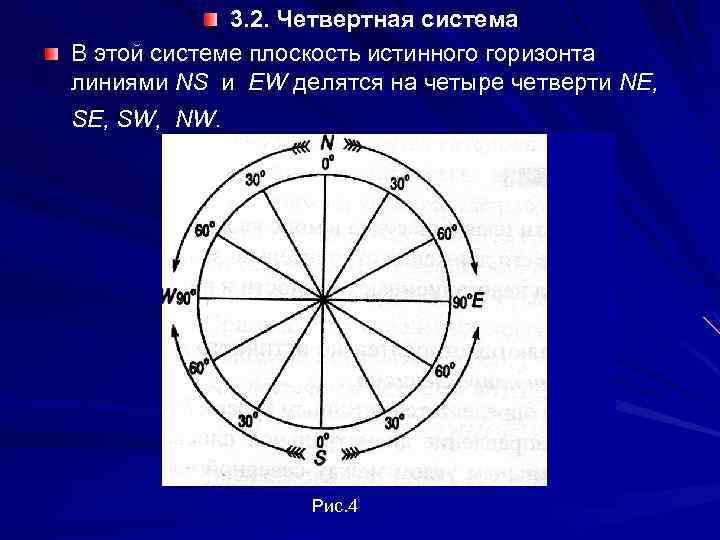

3. 2. Четвертная система В этой системе плоскость истинного горизонта линиями NS и EW 3. 2. Четвертная система В этой системе плоскость истинного горизонта линиями NS и EW делятся на четыре четверти NE, SW, NW. Рис. 4

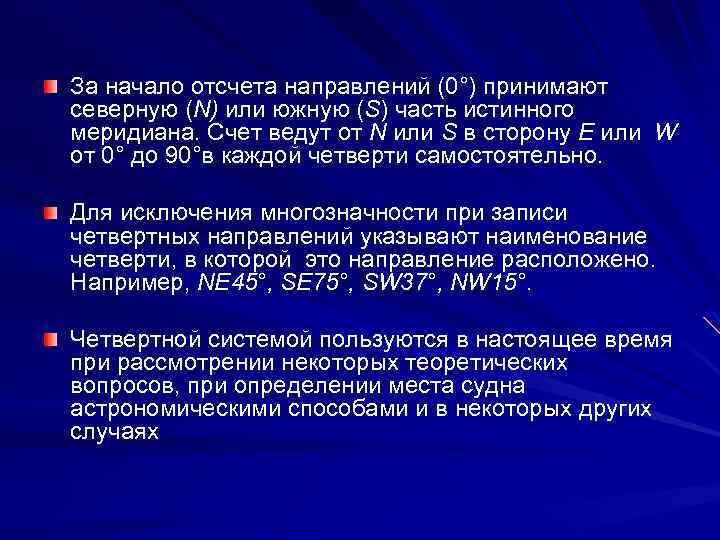

За начало отсчета направлений (0°) принимают северную (N) или южную (S) часть истинного меридиана. За начало отсчета направлений (0°) принимают северную (N) или южную (S) часть истинного меридиана. Счет ведут от N или S в сторону E или W от 0° до 90°в каждой четверти самостоятельно. Для исключения многозначности при записи четвертных направлений указывают наименование четверти, в которой это направление расположено. Например, NE 45°, SE 75°, SW 37°, NW 15°. Четвертной системой пользуются в настоящее время при рассмотрении некоторых теоретических вопросов, при определении места судна астрономическими способами и в некоторых других случаях

3. 3. Полукруговая система отсчета Для решения задач астронавигации, а именно для обозначения азимутов 3. 3. Полукруговая система отсчета Для решения задач астронавигации, а именно для обозначения азимутов светил применяют полукруговую систему. В полукруговой системе плоскость истинного горизонта линией NS разделена на две части, по 180° каждая. Рис. 5

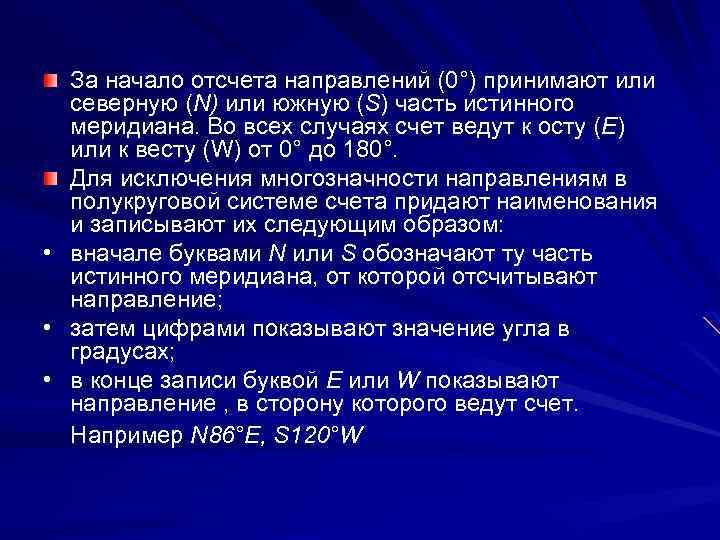

 • • • За начало отсчета направлений (0°) принимают или северную (N) или • • • За начало отсчета направлений (0°) принимают или северную (N) или южную (S) часть истинного меридиана. Во всех случаях счет ведут к осту (E) или к весту (W) от 0° до 180°. Для исключения многозначности направлениям в полукруговой системе счета придают наименования и записывают их следующим образом: вначале буквами N или S обозначают ту часть истинного меридиана, от которой отсчитывают направление; затем цифрами показывают значение угла в градусах; в конце записи буквой E или W показывают направление , в сторону которого ведут счет. Например N 86°E, S 120°W

3. 4. Круговая система отсчета Круговая система, в которой весь горизонт разбит на 360°и 3. 4. Круговая система отсчета Круговая система, в которой весь горизонт разбит на 360°и счет направлений ведется от 0° , совпадающего с N-й частью истинного меридиана по часовой стрелке до 360°. Учитывая, что точке N соответствует 0° или 360°, а точке S - 180° легко переходить от четвертной системы счета в круговую и обратно. Рис. 6

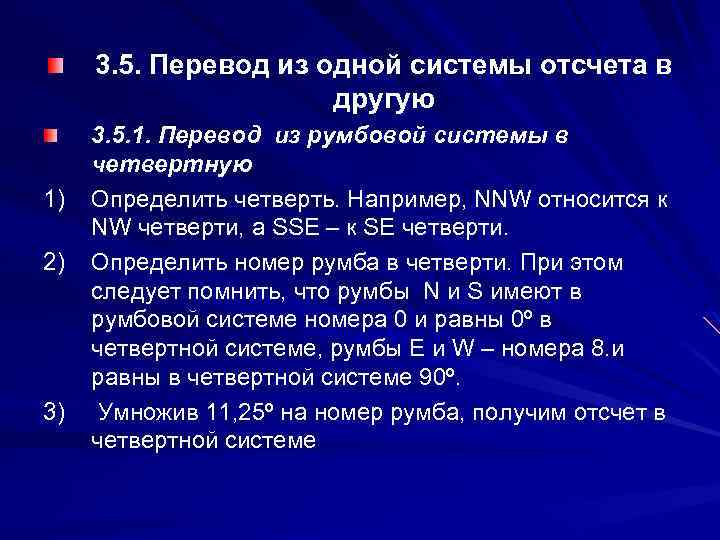

3. 5. Перевод из одной системы отсчета в другую 1) 2) 3) 3. 5. 3. 5. Перевод из одной системы отсчета в другую 1) 2) 3) 3. 5. 1. Перевод из румбовой системы в четвертную Определить четверть. Например, NNW относится к NW четверти, а SSE – к SE четверти. Определить номер румба в четверти. При этом следует помнить, что румбы N и S имеют в румбовой системе номера 0 и равны 0º в четвертной системе, румбы E и W – номера 8. и равны в четвертной системе 90º. Умножив 11, 25º на номер румба, получим отсчет в четвертной системе

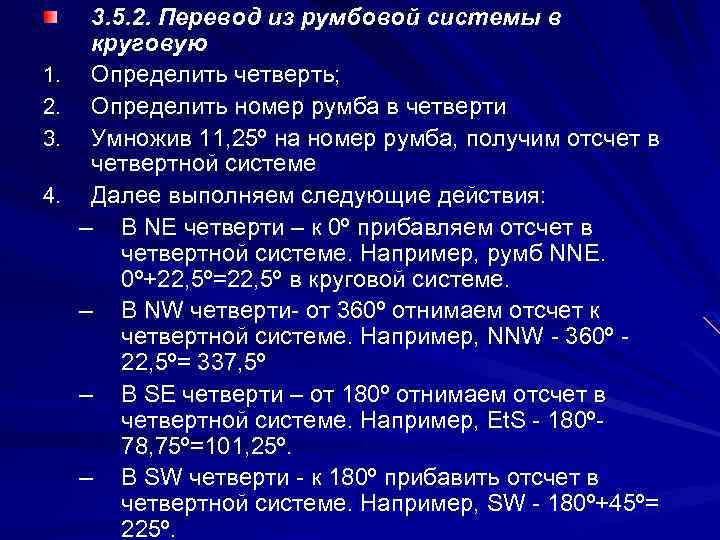

1. 2. 3. 4. 3. 5. 2. Перевод из румбовой системы в круговую Определить 1. 2. 3. 4. 3. 5. 2. Перевод из румбовой системы в круговую Определить четверть; Определить номер румба в четверти Умножив 11, 25º на номер румба, получим отсчет в четвертной системе Далее выполняем следующие действия: – В NE четверти – к 0º прибавляем отсчет в четвертной системе. Например, румб NNЕ. 0º+22, 5º=22, 5º в круговой системе. – В NW четверти- от 360º отнимаем отсчет к четвертной системе. Например, NNW - 360º 22, 5º= 337, 5º – В SE четверти – от 180º отнимаем отсчет в четвертной системе. Например, Et. S - 180º 78, 75º=101, 25º. – В SW четверти - к 180º прибавить отсчет в четвертной системе. Например, SW - 180º+45º= 225º.

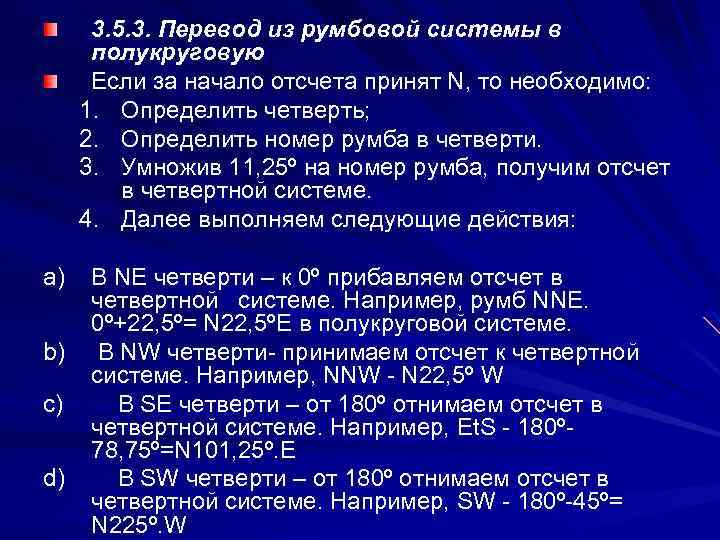

3. 5. 3. Перевод из румбовой системы в полукруговую Если за начало отсчета принят 3. 5. 3. Перевод из румбовой системы в полукруговую Если за начало отсчета принят N, то необходимо: 1. Определить четверть; 2. Определить номер румба в четверти. 3. Умножив 11, 25º на номер румба, получим отсчет в четвертной системе. 4. Далее выполняем следующие действия: a) b) c) d) В NE четверти – к 0º прибавляем отсчет в четвертной системе. Например, румб NNЕ. 0º+22, 5º= N 22, 5ºE в полукруговой системе. В NW четверти- принимаем отсчет к четвертной системе. Например, NNW - N 22, 5º W В SE четверти – от 180º отнимаем отсчет в четвертной системе. Например, Et. S - 180º 78, 75º=N 101, 25º. E В SW четверти – от 180º отнимаем отсчет в четвертной системе. Например, SW - 180º-45º= N 225º. W

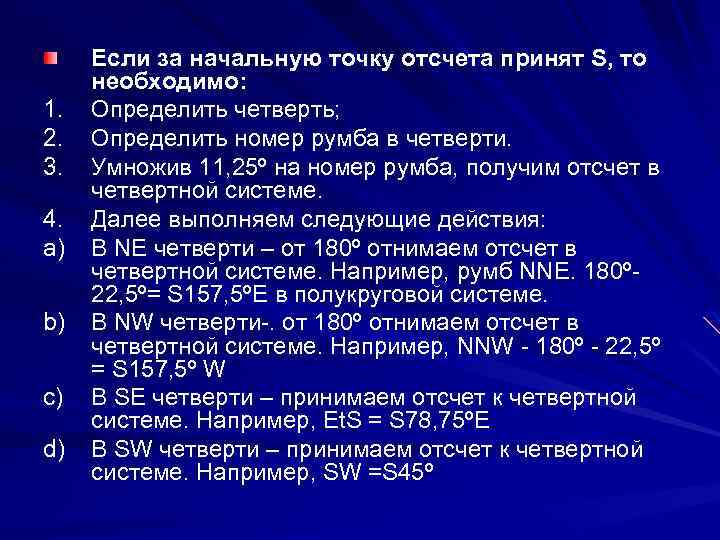

1. 2. 3. 4. a) b) c) d) Если за начальную точку отсчета принят 1. 2. 3. 4. a) b) c) d) Если за начальную точку отсчета принят S, то необходимо: Определить четверть; Определить номер румба в четверти. Умножив 11, 25º на номер румба, получим отсчет в четвертной системе. Далее выполняем следующие действия: В NE четверти – от 180º отнимаем отсчет в четвертной системе. Например, румб NNЕ. 180º 22, 5º= S 157, 5ºE в полукруговой системе. В NW четверти-. от 180º отнимаем отсчет в четвертной системе. Например, NNW - 180º - 22, 5º = S 157, 5º W В SE четверти – принимаем отсчет к четвертной системе. Например, Et. S = S 78, 75ºE В SW четверти – принимаем отсчет к четвертной системе. Например, SW =S 45º

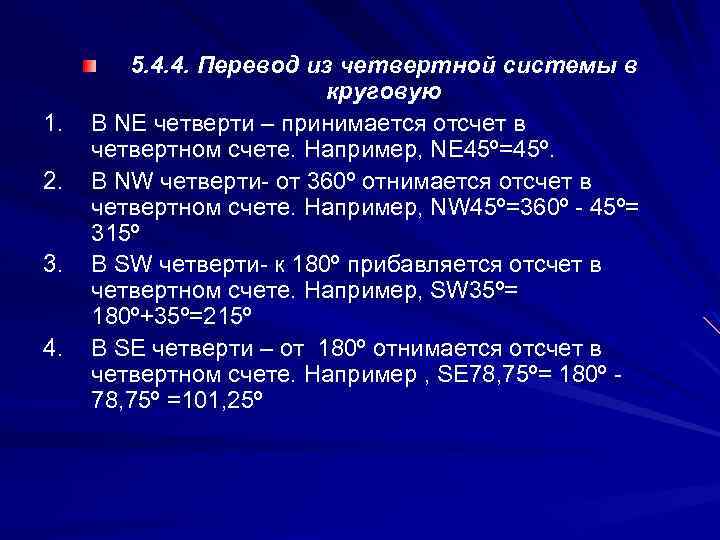

1. 2. 3. 4. 5. 4. 4. Перевод из четвертной системы в круговую В 1. 2. 3. 4. 5. 4. 4. Перевод из четвертной системы в круговую В NE четверти – принимается отсчет в четвертном счете. Например, NE 45º=45º. В NW четверти- от 360º отнимается отсчет в четвертном счете. Например, NW 45º=360º - 45º= 315º В SW четверти- к 180º прибавляется отсчет в четвертном счете. Например, SW 35º= 180º+35º=215º В SE четверти – от 180º отнимается отсчет в четвертном счете. Например , SE 78, 75º= 180º 78, 75º =101, 25º

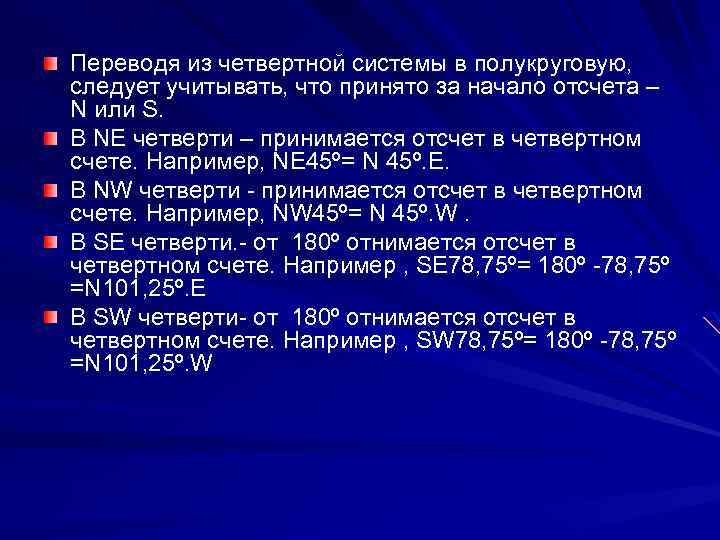

Переводя из четвертной системы в полукруговую, следует учитывать, что принято за начало отсчета – Переводя из четвертной системы в полукруговую, следует учитывать, что принято за начало отсчета – N или S. В NE четверти – принимается отсчет в четвертном счете. Например, NE 45º= N 45º. E. В NW четверти - принимается отсчет в четвертном счете. Например, NW 45º= N 45º. W. В SE четверти. - от 180º отнимается отсчет в четвертном счете. Например , SE 78, 75º= 180º -78, 75º =N 101, 25º. E В SW четверти- от 180º отнимается отсчет в четвертном счете. Например , SW 78, 75º= 180º -78, 75º =N 101, 25º. W

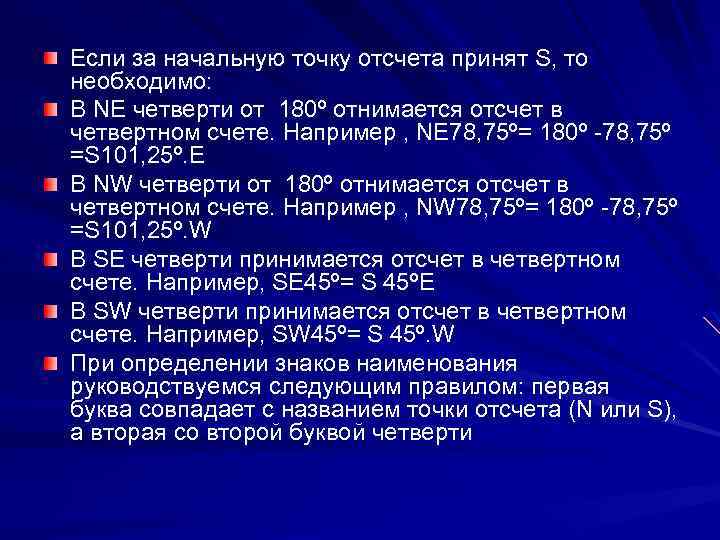

Если за начальную точку отсчета принят S, то необходимо: В NE четверти от 180º Если за начальную точку отсчета принят S, то необходимо: В NE четверти от 180º отнимается отсчет в четвертном счете. Например , NE 78, 75º= 180º -78, 75º =S 101, 25º. E В NW четверти от 180º отнимается отсчет в четвертном счете. Например , NW 78, 75º= 180º -78, 75º =S 101, 25º. W В SE четверти принимается отсчет в четвертном счете. Например, SE 45º= S 45ºE В SW четверти принимается отсчет в четвертном счете. Например, SW 45º= S 45º. W При определении знаков наименования руководствуемся следующим правилом: первая буква совпадает с названием точки отсчета (N или S), а вторая со второй буквой четверти

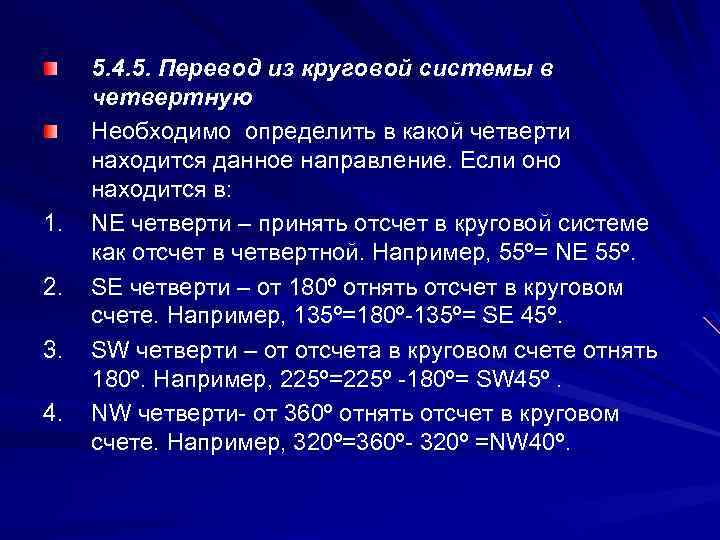

1. 2. 3. 4. 5. 4. 5. Перевод из круговой системы в четвертную Необходимо 1. 2. 3. 4. 5. 4. 5. Перевод из круговой системы в четвертную Необходимо определить в какой четверти находится данное направление. Если оно находится в: NE четверти – принять отсчет в круговой системе как отсчет в четвертной. Например, 55º= NE 55º. SE четверти – от 180º отнять отсчет в круговом счете. Например, 135º=180º-135º= SE 45º. SW четверти – от отсчета в круговом счете отнять 180º. Например, 225º=225º -180º= SW 45º. NW четверти- от 360º отнять отсчет в круговом счете. Например, 320º=360º- 320º =NW 40º.

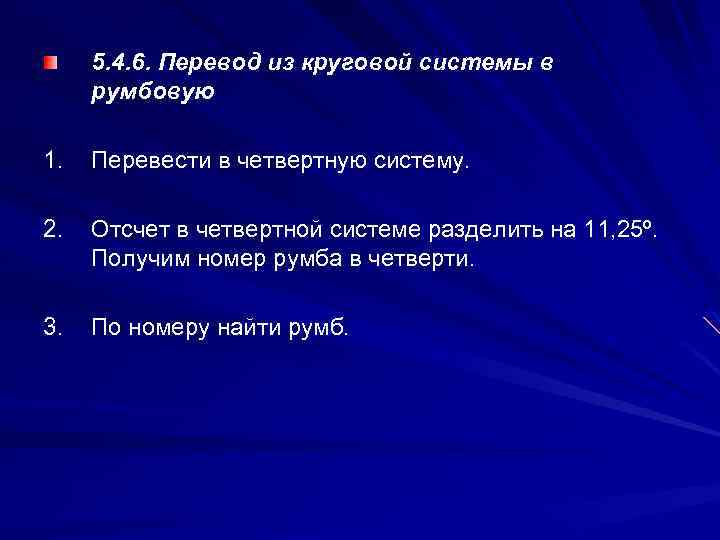

5. 4. 6. Перевод из круговой системы в румбовую 1. Перевести в четвертную систему. 5. 4. 6. Перевод из круговой системы в румбовую 1. Перевести в четвертную систему. 2. Отсчет в четвертной системе разделить на 11, 25º. Получим номер румба в четверти. 3. По номеру найти румб.

5. 4. 7. Перевод из круговой системы в полукруговую Учитывают точку отсчета. 1. 2. 5. 4. 7. Перевод из круговой системы в полукруговую Учитывают точку отсчета. 1. 2. Если за начало отсчета принят N, то необходимо: Если отсчет в круговом счете имеет значение от 0º до 180º, то принимаем этот отсчет и наименование будет от N к E. Например, 154º= N 154 ºE. Если отсчет в круговом счете имеет значение от 180º до 360º, то принимаем его дополнение до 360º и наименование будет от N к W. Например, 225º= 360º-225º= N 135ºW. . .

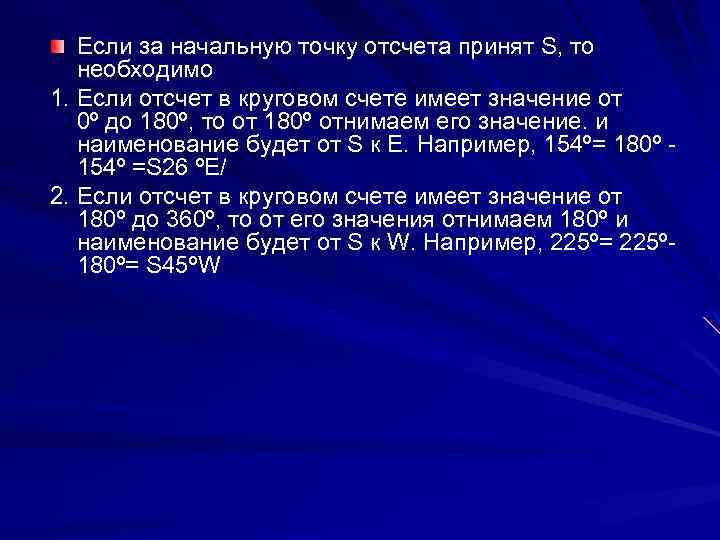

Если за начальную точку отсчета принят S, то необходимо 1. Если отсчет в круговом Если за начальную точку отсчета принят S, то необходимо 1. Если отсчет в круговом счете имеет значение от 0º до 180º, то от 180º отнимаем его значение. и наименование будет от S к E. Например, 154º= 180º 154º =S 26 ºE/ 2. Если отсчет в круговом счете имеет значение от 180º до 360º, то от его значения отнимаем 180º и наименование будет от S к W. Например, 225º= 225º 180º= S 45ºW

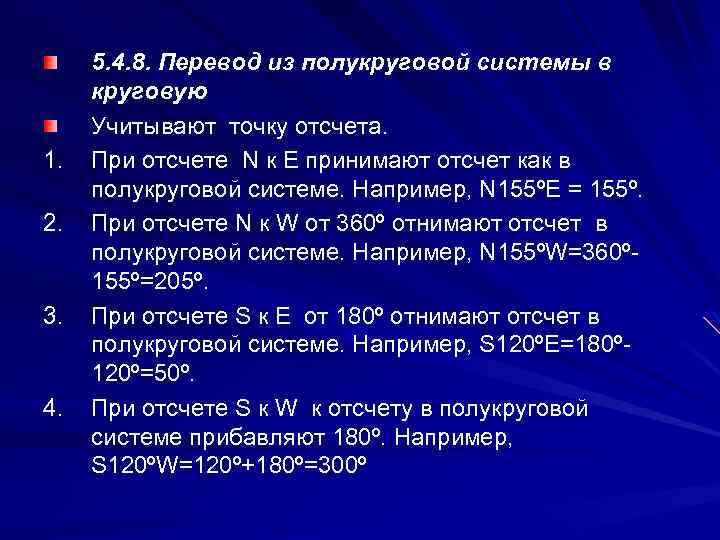

1. 2. 3. 4. 5. 4. 8. Перевод из полукруговой системы в круговую Учитывают 1. 2. 3. 4. 5. 4. 8. Перевод из полукруговой системы в круговую Учитывают точку отсчета. При отсчете N к E принимают отсчет как в полукруговой системе. Например, N 155ºE = 155º. При отсчете N к W от 360º отнимают отсчет в полукруговой системе. Например, N 155ºW=360º 155º=205º. При отсчете S к E от 180º отнимают отсчет в полукруговой системе. Например, S 120ºE=180º 120º=50º. При отсчете S к W к отсчету в полукруговой системе прибавляют 180º. Например, S 120ºW=120º+180º=300º

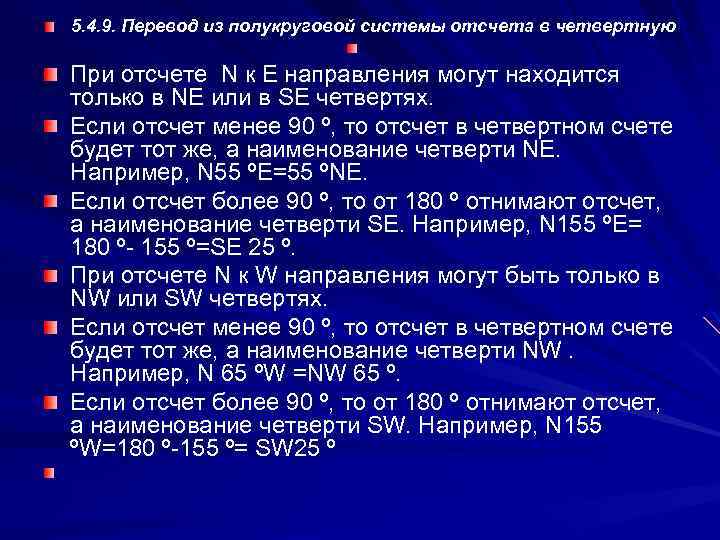

5. 4. 9. Перевод из полукруговой системы отсчета в четвертную При отсчете N к 5. 4. 9. Перевод из полукруговой системы отсчета в четвертную При отсчете N к E направления могут находится только в NE или в SE четвертях. Если отсчет менее 90 º, то отсчет в четвертном счете будет тот же, а наименование четверти NE. Например, N 55 ºE=55 ºNE. Если отсчет более 90 º, то от 180 º отнимают отсчет, а наименование четверти SE. Например, N 155 ºE= 180 º- 155 º=SE 25 º. При отсчете N к W направления могут быть только в NW или SW четвертях. Если отсчет менее 90 º, то отсчет в четвертном счете будет тот же, а наименование четверти NW. Например, N 65 ºW =NW 65 º. Если отсчет более 90 º, то от 180 º отнимают отсчет, а наименование четверти SW. Например, N 155 ºW=180 º-155 º= SW 25 º

При отсчете S к E направления могут быть только в SE или в NE При отсчете S к E направления могут быть только в SE или в NE четвертях. Если отсчет менее 90 º, то отсчет в четвертном счете будет тот же, а наименование четверти SE. Например, S 75 ºE=SE 75 º. Если отсчет более 90 º, то от 180 º отнимают отсчет, а наименование четверти NE. Например, S 145 ºE=180 º- 145 º= NE 35 º При отсчете S к W направления могут быть только в SW или NW четвертях. Если отсчет менее 90 º, то отсчет в четвертном счете будет тот же, а наименование четверти SW. Например, S 75 ºW=SW 75 º. Если отсчет более 90 º, то от 180 º отнимают отсчет, а наименование четверти NW. Например, S 165ºW=180 º- 165 º=NW 15 º.

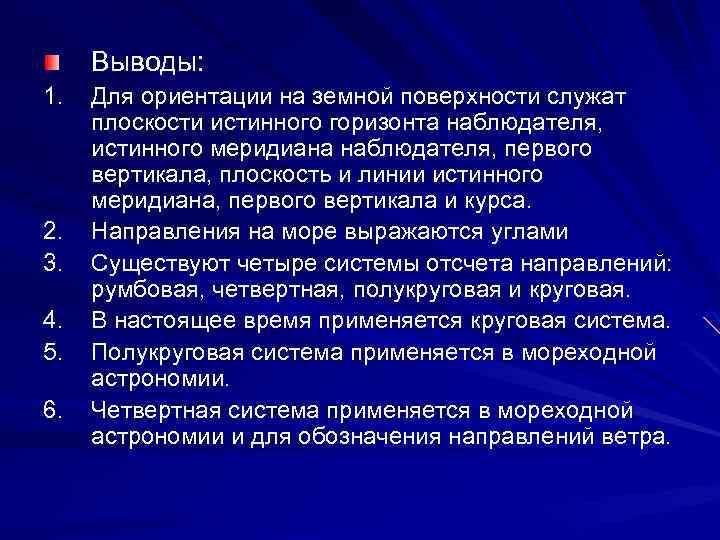

Выводы: 1. 2. 3. 4. 5. 6. Для ориентации на земной поверхности служат плоскости Выводы: 1. 2. 3. 4. 5. 6. Для ориентации на земной поверхности служат плоскости истинного горизонта наблюдателя, истинного меридиана наблюдателя, первого вертикала, плоскость и линии истинного меридиана, первого вертикала и курса. Направления на море выражаются углами Существуют четыре системы отсчета направлений: румбовая, четвертная, полукруговая и круговая. В настоящее время применяется круговая система. Полукруговая система применяется в мореходной астрономии. Четвертная система применяется в мореходной астрономии и для обозначения направлений ветра.
