ЛЕКЦИЯ 3 Назначение и классификация арматуры Физико-механические

ЛЕКЦИЯ № 3 Назначение и классификация арматуры Физико-механические свойства арматуры Арматурные изделия

Физико-механические свойства арматуры

Классификация арматуры по назначению на: - рабочую (работает на восприятие усилий), - монтажную (устанавливается для крепления основных стержней), - конструктивную (устанавливается для восприятия дополнительных усилий, не учтенных основным расчетом); по условиям применения на: напрягаемую и ненапрягаемую; по характеру поверхности на: гладкую и периодического профиля по технологии изготовления на: - стержневую горячекатаную, - холоднотянутую проволочную. в зависимости от эксплуатационных свойств на: - свариваемую (индекс С); - несвариваемую (без индекса С); - устойчивую к коррозионному растрескиванию под нагрузкой (индекс К); - неустойчивую к коррозионному растрескиванию (без индекса К); - свариваемую и устойчивую к коррозийному растрескиванию под нагрузкой (индекс СК).

Классы арматуры Арматурный прокат (стержневая) изготавливают классов: А 240 С - с гладким профилем, А 400 С, А 500 С, А 600 С, А 600 К, А 800 К, А 800 СК и А 1000 - с периодическим профилем. Проволочная арматура выпускается двух классов: а) обыкновенная холоднотянутая проволока – периодического профиля (рифленая) класса Вр-400; б) высокопрочная холоднотянутая проволока – гладкая классов В 1200, В 1300, В 1400, В 1500; – периодического профиля классов Вр1200, Вр1300, Вр1400, Вр1500. Арматурные канаты: К 1400 – семипроволочные (К-7); К 1500 – девятнадцатипроволочные (К-19).

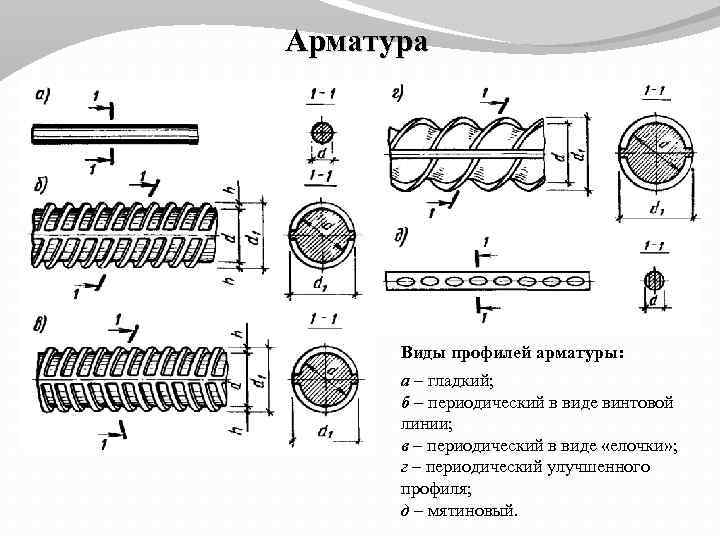

Арматура Виды профилей арматуры: а – гладкий; б – периодический в виде винтовой линии; в – периодический в виде «елочки» ; г – периодический улучшенного профиля; д – мятиновый.

Общий вид арматурного проката периодического (серповидного) профиля согласно ДСТУ 3760 -98 а) б) а – с продольными ребрами; б – без продольных ребер

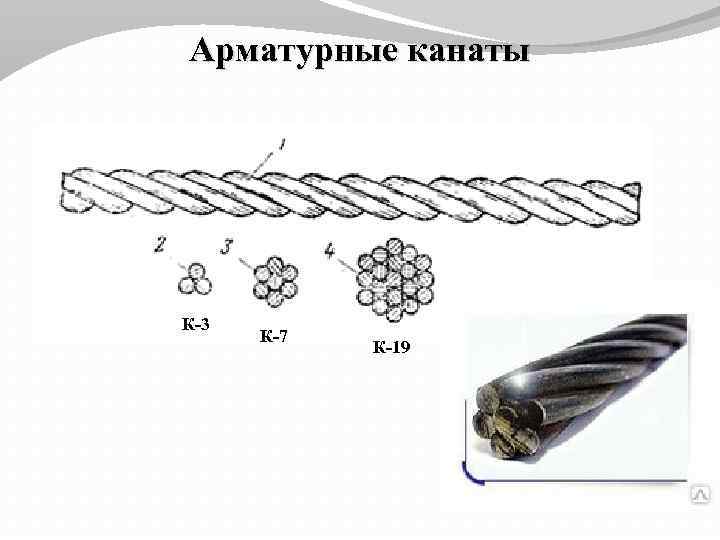

Арматурные канаты К-3 К-7 К-19

Арматурные пучки а – однорядные; б – многорядные; в – с применением канатов

Диаграммы деформирования арматуры «σs – εs» а) б) Диаграмма s – s при растяжении арматурной стали: а – с физической площадкой текучести ( «мягкая» сталь); б – с условным пределом текучести ( «твердая» сталь).

Арматурные изделия Сварные арматурные сетки: а – рулонная; б, в – плоские с рабочей арматурой соответственно продольной и поперечной. D – диаметр рабочих стержней; d – диаметр распределительных стержней; А – ширина сетки; v и u – расстояния между осями рабочих и распределительных стержней.

Сварная сетка

Арматурные каркасы Типы арматурных каркасов: а – плоский; б – пространственный. 1, 2 – рабочая продольная арматура; 3 – поперечная арматура; 4 – монтажные стержни; 5 – соединительные стержни.

Арматурные соединения а) в) б) г) а – контактная сварка «встык» ; б – дуговая ванная сварка; в – сварка с накладками; г – «внахлестку» без сварки

Муфтовые соединения арматурных стержней

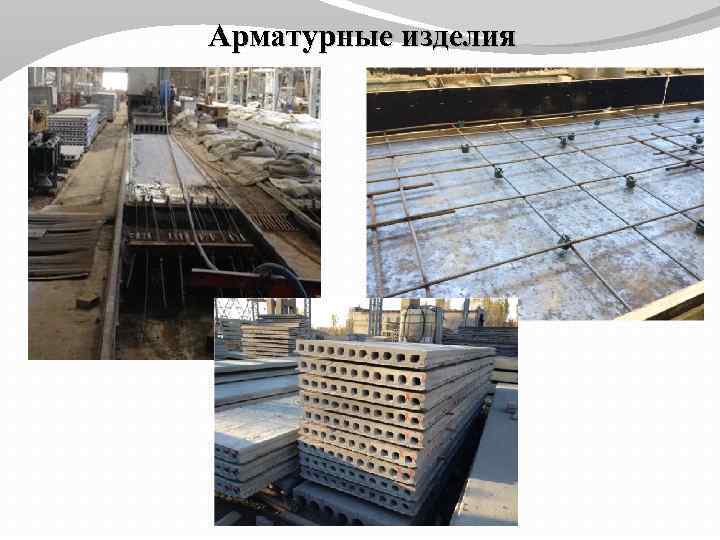

Арматурные изделия

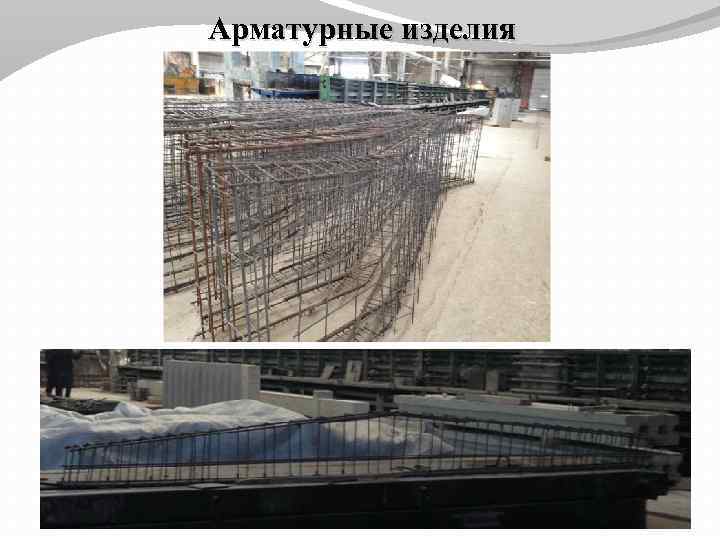

Арматурные изделия

Арматурные изделия
