Лекция 3. Ловушка. Залежь. Месторождение. Определения и классификация Лекция 3. Ловушка. Залежь. Месторождение. Определения и классификация

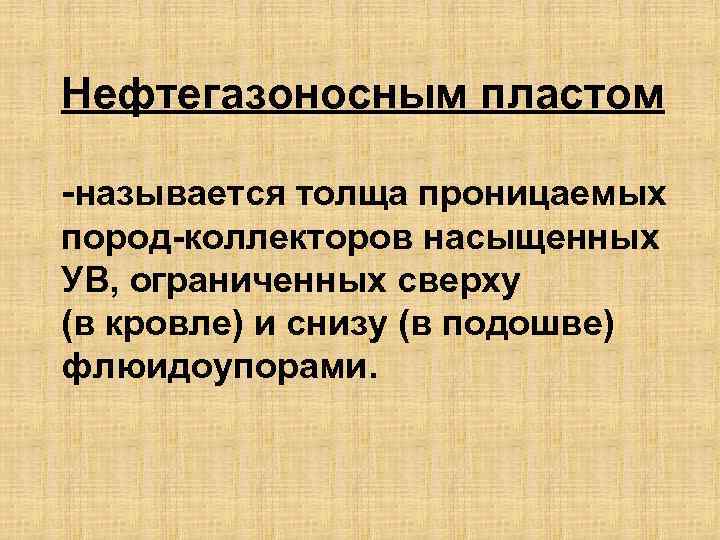

Нефтегазоносным пластом -называется толща проницаемых пород-коллекторов насыщенных УВ, ограниченных сверху (в кровле) и снизу Нефтегазоносным пластом -называется толща проницаемых пород-коллекторов насыщенных УВ, ограниченных сверху (в кровле) и снизу (в подошве) флюидоупорами.

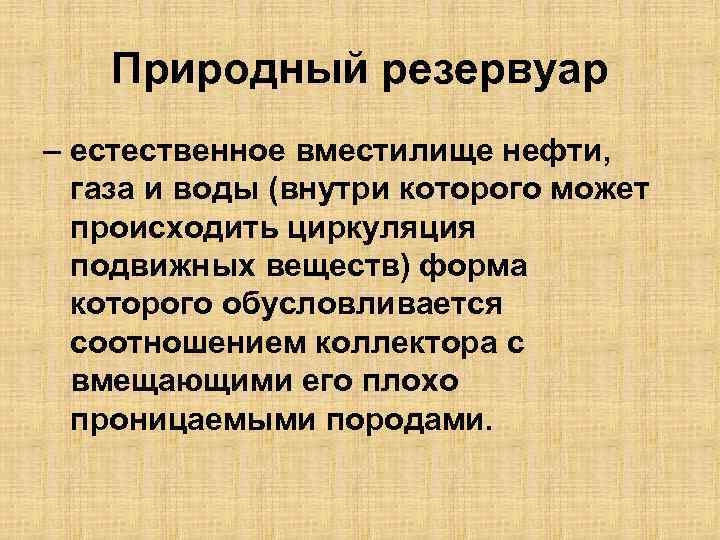

Природный резервуар – естественное вместилище нефти, газа и воды (внутри которого может происходить циркуляция Природный резервуар – естественное вместилище нефти, газа и воды (внутри которого может происходить циркуляция подвижных веществ) форма которого обусловливается соотношением коллектора с вмещающими его плохо проницаемыми породами.

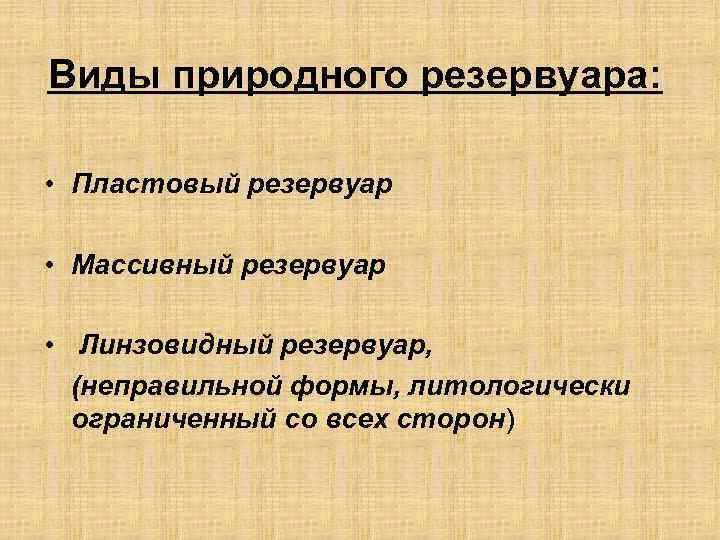

Виды природного резервуара: • Пластовый резервуар • Массивный резервуар • Линзовидный резервуар, (неправильной формы, Виды природного резервуара: • Пластовый резервуар • Массивный резервуар • Линзовидный резервуар, (неправильной формы, литологически ограниченный со всех сторон)

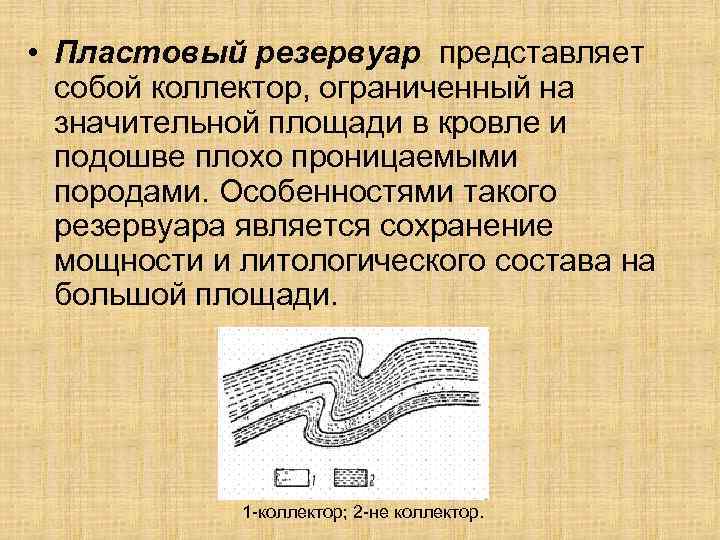

• Пластовый резервуар представляет собой коллектор, ограниченный на значительной площади в кровле и • Пластовый резервуар представляет собой коллектор, ограниченный на значительной площади в кровле и подошве плохо проницаемыми породами. Особенностями такого резервуара является сохранение мощности и литологического состава на большой площади. 1 коллектор; 2 не коллектор.

• Линзовидный резервуар, неправильной формы, литологически ограниченный со всех сторон В эту группу • Линзовидный резервуар, неправильной формы, литологически ограниченный со всех сторон В эту группу объединены природные резервуары всех видов, в которых насыщающие их газообразные и жидкие углеводороды окружены со всех сторон либо практически непроницаемыми породами, либо породами, насыщенными слабоактивной водой.

Под массивным резервуаром понимают мощные толщи пород, состоящие из многих проницаемых пластов, не отделенных Под массивным резервуаром понимают мощные толщи пород, состоящие из многих проницаемых пластов, не отделенных один от другого плохо проницаемыми породами. По характеру слагающих их пород массивные резервуары подразделяются на две группы: • 1. однородные массивные резервуары – сложены сравнительно однородной толщей пород, большей частью карбонатных • 2. неоднородные массивные резервуары – толща пород неоднородна. Литологически она может быть представлена, например, чередованием известняков. Песков и песчаников, сверху перекрытых глинами. однородный неоднородный

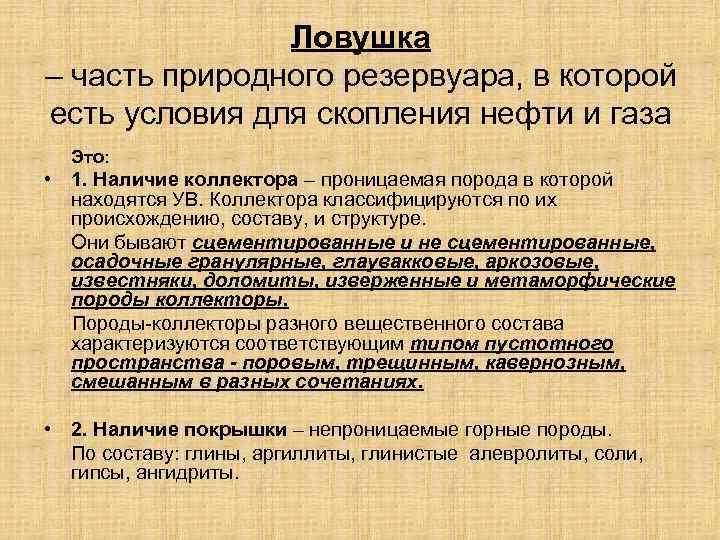

Ловушка – часть природного резервуара, в которой есть условия для скопления нефти и газа Ловушка – часть природного резервуара, в которой есть условия для скопления нефти и газа Это: • 1. Наличие коллектора – проницаемая порода в которой находятся УВ. Коллектора классифицируются по их происхождению, составу, и структуре. Они бывают сцементированные и не сцементированные, осадочные гранулярные, глаувакковые, аркозовые, известняки, доломиты, изверженные и метаморфические породы коллекторы. Породы коллекторы разного вещественного состава характеризуются соответствующим типом пустотного пространства - поровым, трещинным, кавернозным, смешанным в разных сочетаниях. • 2. Наличие покрышки – непроницаемые горные породы. По составу: глины, аргиллиты, глинистые алевролиты, соли, гипсы, ангидриты.

Коллектором- называется горная порода, обладающая такими геолого-физическими свойствами, которые обеспечивают физическую подвижность нефти или Коллектором- называется горная порода, обладающая такими геолого-физическими свойствами, которые обеспечивают физическую подвижность нефти или газа в ее пустотном пространстве. Порода-коллектор может быть насыщена как нефтью или газом, так и водой.

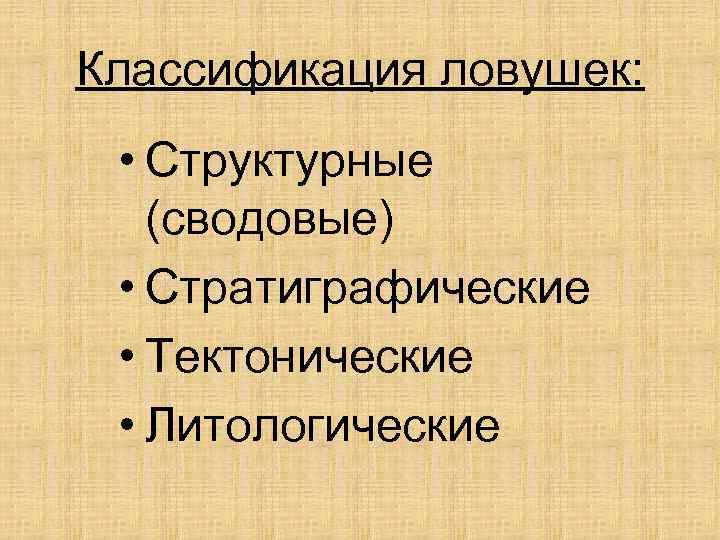

Классификация ловушек: • Структурные (сводовые) • Стратиграфические • Тектонические • Литологические Классификация ловушек: • Структурные (сводовые) • Стратиграфические • Тектонические • Литологические

Структурная (сводовая) – образованная в результате изгиба слоев Газ Нефть Вода Сводовая ловушка Вода Структурная (сводовая) – образованная в результате изгиба слоев Газ Нефть Вода Сводовая ловушка Вода

Стратиграфическая – сформированная в результате эрозии пластов – коллекторов и перекрытия их затем непроницаемыми Стратиграфическая – сформированная в результате эрозии пластов – коллекторов и перекрытия их затем непроницаемыми породами Нефть Вода Стратиграфически экранированная ловушка

Тектоническая – образования в результате вертикального перемещения мест обрыва относительно друга, пласт коллектор в Тектоническая – образования в результате вертикального перемещения мест обрыва относительно друга, пласт коллектор в месте тектонического нарушения может соприкасаться с непроницаемой породой Нефть Тектонически экранированная ловушка

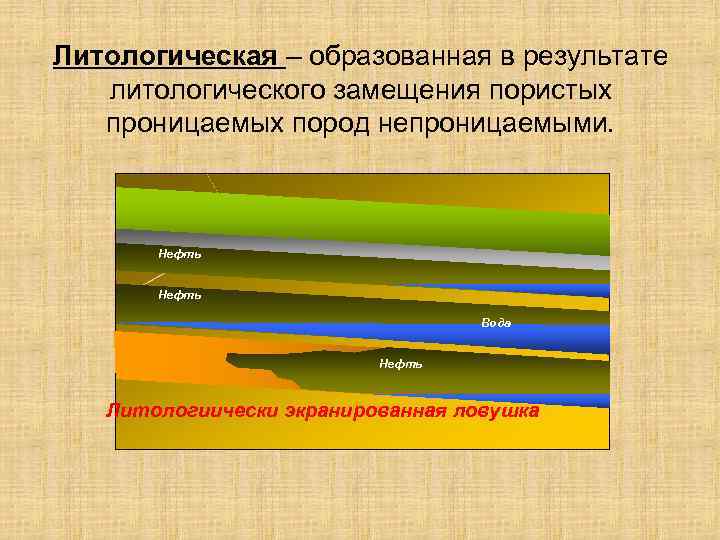

Литологическая – образованная в результате литологического замещения пористых проницаемых пород непроницаемыми. Нефть Вода Нефть Литологическая – образованная в результате литологического замещения пористых проницаемых пород непроницаемыми. Нефть Вода Нефть Литологиически экранированная ловушка

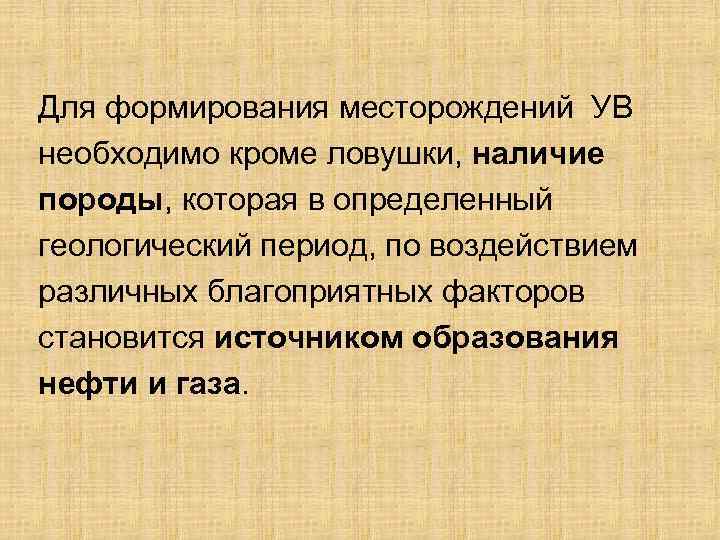

Для формирования месторождений УВ необходимо кроме ловушки, наличие породы, которая в определенный геологический период, Для формирования месторождений УВ необходимо кроме ловушки, наличие породы, которая в определенный геологический период, по воздействием различных благоприятных факторов становится источником образования нефти и газа.

Залежь углеводородов – это естественное скопление нефти, газа, газоконденсата в ловушке, образованной породой – Залежь углеводородов – это естественное скопление нефти, газа, газоконденсата в ловушке, образованной породой – коллектором под покрышкой из непроницаемых пород. Около 80% залежей в мире связано с ловушками структурного типа.

Залежь Однопластовая Многопластовая сформирована одним пластом коллектором сформирована несколькими пластами коллекторами, сообщающимися между собой Залежь Однопластовая Многопластовая сформирована одним пластом коллектором сформирована несколькими пластами коллекторами, сообщающимися между собой

Залежи можно изучать с точки зрения: • микроскопической (порода состоит из минеральных зерен, сцементированных Залежи можно изучать с точки зрения: • микроскопической (порода состоит из минеральных зерен, сцементированных и не сцементированных между собой) • макроскопической (литологический состав и строение залежи)

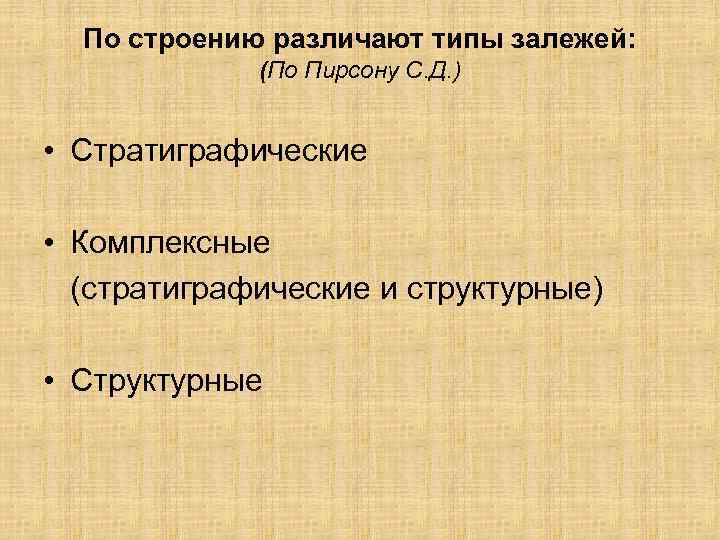

По строению различают типы залежей: (По Пирсону С. Д. ) • Стратиграфические • Комплексные По строению различают типы залежей: (По Пирсону С. Д. ) • Стратиграфические • Комплексные (стратиграфические и структурные) • Структурные

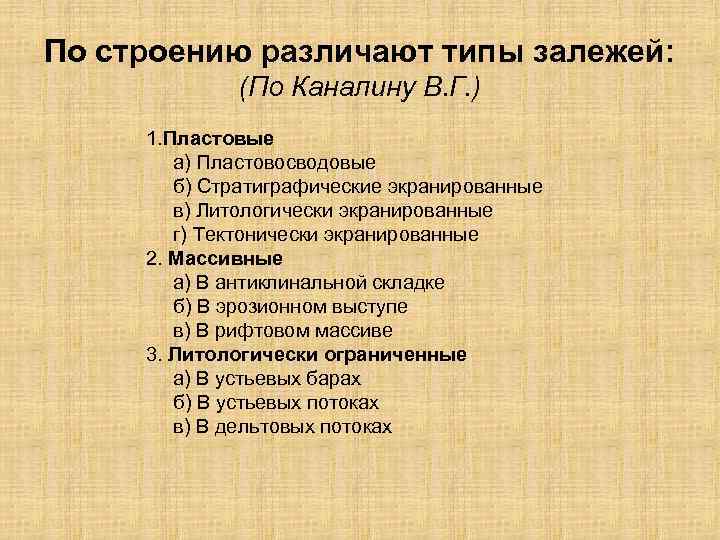

По строению различают типы залежей: (По Каналину В. Г. ) 1. Пластовые а) Пластовосводовые По строению различают типы залежей: (По Каналину В. Г. ) 1. Пластовые а) Пластовосводовые б) Стратиграфические экранированные в) Литологически экранированные г) Тектонически экранированные 2. Массивные а) В антиклинальной складке б) В эрозионном выступе в) В рифтовом массиве 3. Литологически ограниченные а) В устьевых барах б) В устьевых потоках в) В дельтовых потоках

• Пластовая сводовая залежь это залежь, приуроченная к резервуару пластового типа, т. е. • Пластовая сводовая залежь это залежь, приуроченная к резервуару пластового типа, т. е. ограниченному в кровле и подошве практически непроницаемыми породами и изогнутому в форме свода, который подпирается водой Пластовая сводовая залежь: 1 нефть; 2 вода; 3 глина

Пластовая стратиграфически экранированная залежь ограничена непроницаемыми породами по поверхности стратиграфического несогласия. Пластовая стратиграфически экранированная Пластовая стратиграфически экранированная залежь ограничена непроницаемыми породами по поверхности стратиграфического несогласия. Пластовая стратиграфически экранированная залежь: 1 нефть; 2 вода; 3 глина; 4 линия размыва

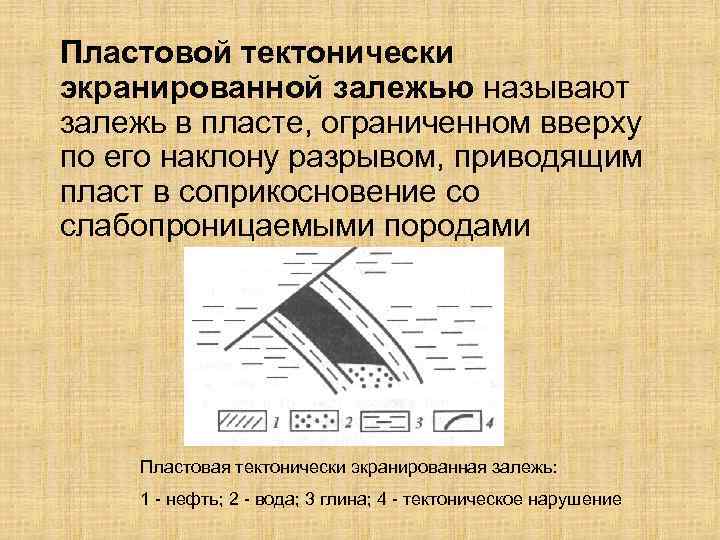

Пластовой тектонически экранированной залежью называют залежь в пласте, ограниченном вверху по его наклону разрывом, Пластовой тектонически экранированной залежью называют залежь в пласте, ограниченном вверху по его наклону разрывом, приводящим пласт в соприкосновение со слабопроницаемыми породами Пластовая тектонически экранированная залежь: 1 нефть; 2 вода; 3 глина; 4 тектоническое нарушение

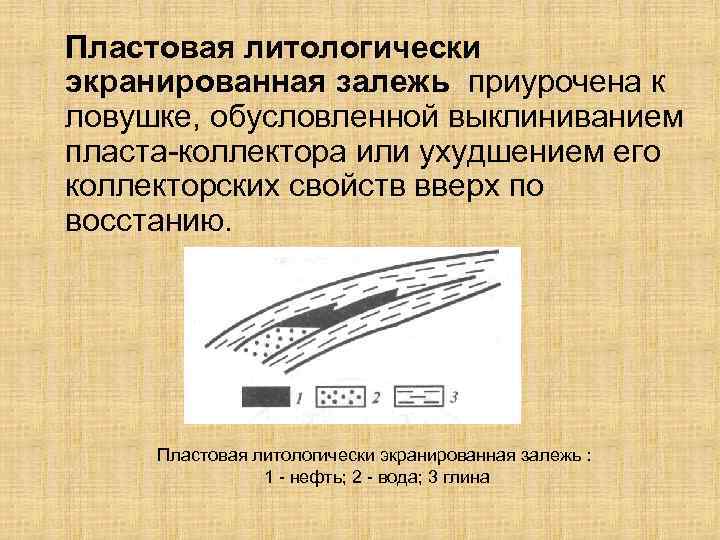

Пластовая литологически экранированная залежь приурочена к ловушке, обусловленной выклиниванием пласта коллектора или ухудшением его Пластовая литологически экранированная залежь приурочена к ловушке, обусловленной выклиниванием пласта коллектора или ухудшением его коллекторских свойств вверх по восстанию. Пластовая литологически экранированная залежь : 1 нефть; 2 вода; 3 глина

Массивные залежи это скопления углеводородов в ловушке, образованной мощным выступом однородных или различных по Массивные залежи это скопления углеводородов в ловушке, образованной мощным выступом однородных или различных по составу, но проницаемых для нефти (газа) пород, чаще карбонатных; в кровле такие залежи ограничиваются непроницаемыми породами, а в подошве водой, заполняющей большую часть природного резервуара; при этом водонефтяной или газоводяной контакт сечет массив по всей площади залежи независимо от характера напластования пород. Среди массивных различают залежи: а) в структурном выступе; б) в эрозионном выступе; в) в биогермном выступе.

• Массивные залежи в структурном выступе это залежи в выступе пород тектонического происхождения, • Массивные залежи в структурном выступе это залежи в выступе пород тектонического происхождения, образованном или антиклинальным изгибом пластов, или крупными дизъюнктивными нарушениями Массивная залежь в антиклинальной складке: 1 нефть; 2 вода; 3 глина

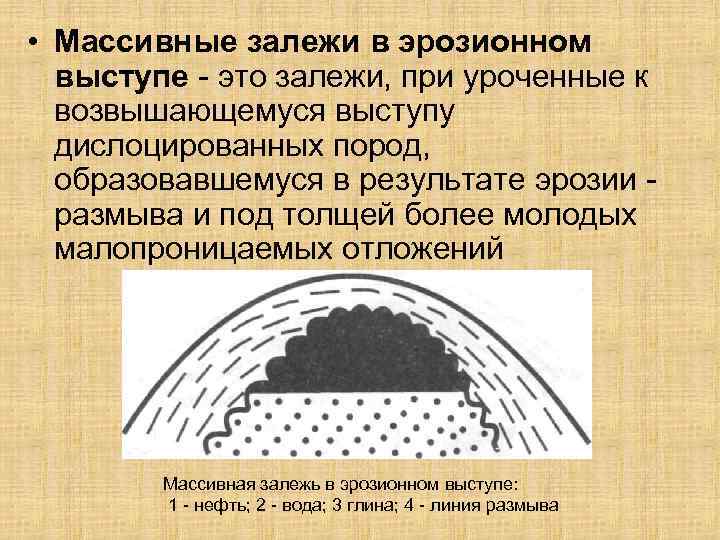

• Массивные залежи в эрозионном выступе это залежи, при уроченные к возвышающемуся выступу • Массивные залежи в эрозионном выступе это залежи, при уроченные к возвышающемуся выступу дислоцированных пород, образовавшемуся в результате эрозии размыва и под толщей более молодых малопроницаемых отложений Массивная залежь в эрозионном выступе: 1 нефть; 2 вода; 3 глина; 4 линия размыва

• Массивные залежи в биогермном выступе это залежи, свя занные с вершиной рифового • Массивные залежи в биогермном выступе это залежи, свя занные с вершиной рифового массива, пере крытого малопроницаемыми породами Массивная залежь в рифовом массиве: 1 нефтеносный известняк; 2 водоносный известняк; 3 глина

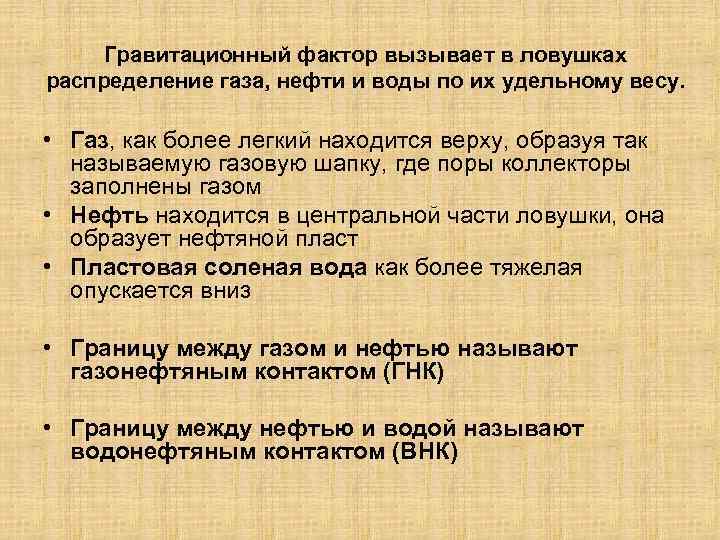

Гравитационный фактор вызывает в ловушках распределение газа, нефти и воды по их удельному весу. Гравитационный фактор вызывает в ловушках распределение газа, нефти и воды по их удельному весу. • Газ, как более легкий находится верху, образуя так называемую газовую шапку, где поры коллекторы заполнены газом • Нефть находится в центральной части ловушки, она образует нефтяной пласт • Пластовая соленая вода как более тяжелая опускается вниз • Границу между газом и нефтью называют газонефтяным контактом (ГНК) • Границу между нефтью и водой называют водонефтяным контактом (ВНК)

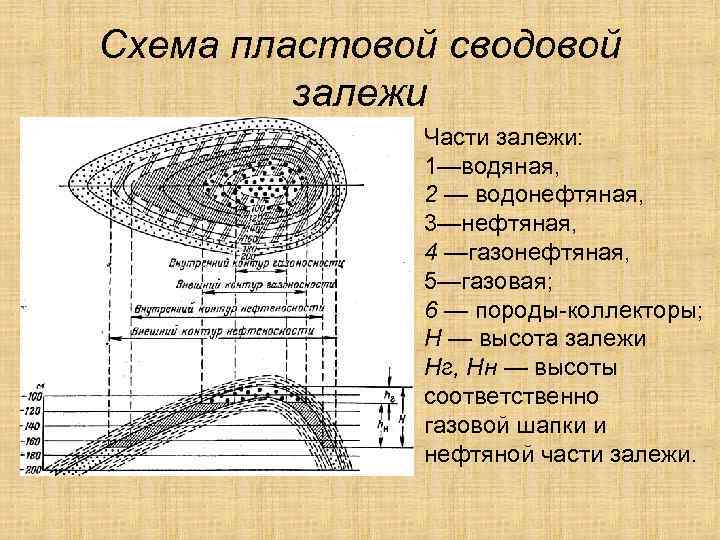

Схема пластовой сводовой залежи Части залежи: 1—водяная, 2 — водонефтяная, 3—нефтяная, 4 —газонефтяная, 5—газовая; Схема пластовой сводовой залежи Части залежи: 1—водяная, 2 — водонефтяная, 3—нефтяная, 4 —газонефтяная, 5—газовая; 6 — породы коллекторы; Н — высота залежи Нг, Нн — высоты соответственно газовой шапки и нефтяной части залежи.

Схематичное изображение нефтегазовой залежи. ГНК ВНК Схематичное изображение нефтегазовой залежи. ГНК ВНК

Схематичное изображение газонефтяной залежи. ГНК ВНК Схематичное изображение газонефтяной залежи. ГНК ВНК

Схематичное изображение газовой залежи. ГВК Схематичное изображение газовой залежи. ГВК

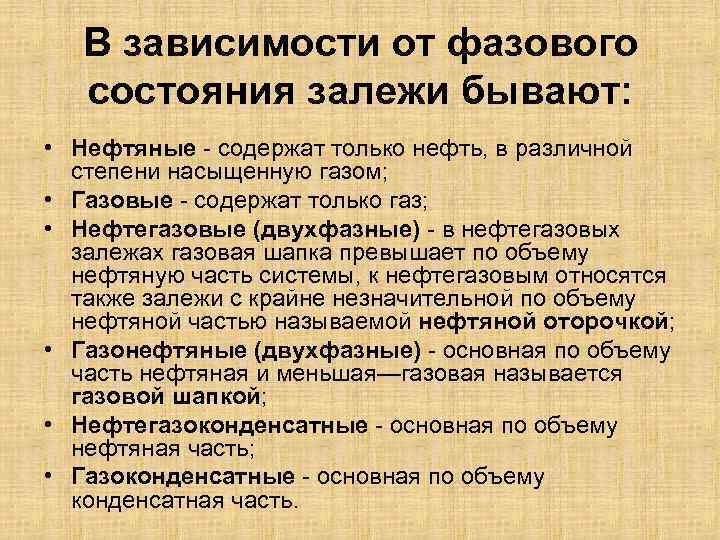

В зависимости от фазового состояния залежи бывают: • Нефтяные содержат только нефть, в различной В зависимости от фазового состояния залежи бывают: • Нефтяные содержат только нефть, в различной степени насыщенную газом; • Газовые содержат только газ; • Нефтегазовые (двухфазные) в нефтегазовых залежах газовая шапка превышает по объему нефтяную часть системы, к нефтегазовым относятся также залежи с крайне незначительной по объему нефтяной частью называемой нефтяной оторочкой; • Газонефтяные (двухфазные) основная по объему часть нефтяная и меньшая—газовая называется газовой шапкой; • Нефтегазоконденсатные основная по объему нефтяная часть; • Газоконденсатные основная по объему конденсатная часть.

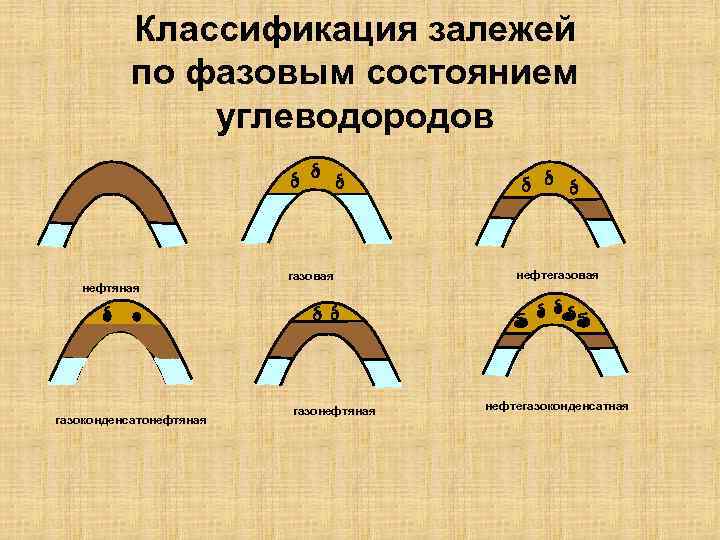

Классификация залежей по фазовым состоянием углеводородов нефтяная газоконденсатонефтяная газовая газонефтяная нефтегазовая нефтегазоконденсатная Классификация залежей по фазовым состоянием углеводородов нефтяная газоконденсатонефтяная газовая газонефтяная нефтегазовая нефтегазоконденсатная

Месторождение – совокупность залежей в пределах одной площади. однозалежное состоящее из одной залежи многозалежное Месторождение – совокупность залежей в пределах одной площади. однозалежное состоящее из одной залежи многозалежное состоящее из нескольких залежей

Схематический разрез многопластового месторождения 1 нефтенасыщенные песчаники; 2 — водонасыщенные песчаники; 3 –нефтенасыщенные известняки; Схематический разрез многопластового месторождения 1 нефтенасыщенные песчаники; 2 — водонасыщенные песчаники; 3 –нефтенасыщенные известняки; 4 — водонасыщенные известняки.

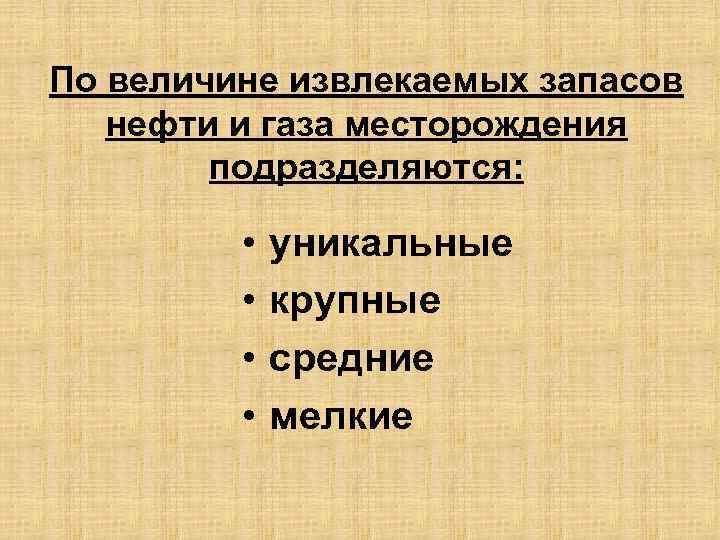

По величине извлекаемых запасов нефти и газа месторождения подразделяются: • • уникальные крупные средние По величине извлекаемых запасов нефти и газа месторождения подразделяются: • • уникальные крупные средние мелкие

Классификация запасов месторождений нефти и газа по размерам Месторождения Уникальные Крупные Средние Мелкие Запасы Классификация запасов месторождений нефти и газа по размерам Месторождения Уникальные Крупные Средние Мелкие Запасы Извлекаемые нефти, млн. т Балансовые газа, млрд. м 3 Свыше 300 30— 300 10— 30 До 10 Свыше 500 30— 500 10— 30 До 10

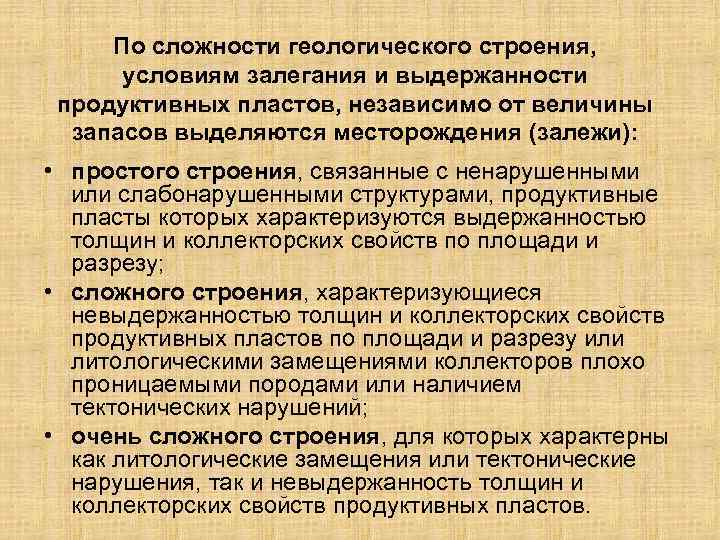

По сложности геологического строения, условиям залегания и выдержанности продуктивных пластов, независимо от величины запасов По сложности геологического строения, условиям залегания и выдержанности продуктивных пластов, независимо от величины запасов выделяются месторождения (залежи): • простого строения, связанные с ненарушенными или слабонарушенными структурами, продуктивные пласты которых характеризуются выдержанностью толщин и коллекторских свойств по площади и разрезу; • сложного строения, характеризующиеся невыдержанностью толщин и коллекторских свойств продуктивных пластов по площади и разрезу или литологическими замещениями коллекторов плохо проницаемыми породами или наличием тектонических нарушений; • очень сложного строения, для которых характерны как литологические замещения или тектонические нарушения, так и невыдержанность толщин и коллекторских свойств продуктивных пластов.

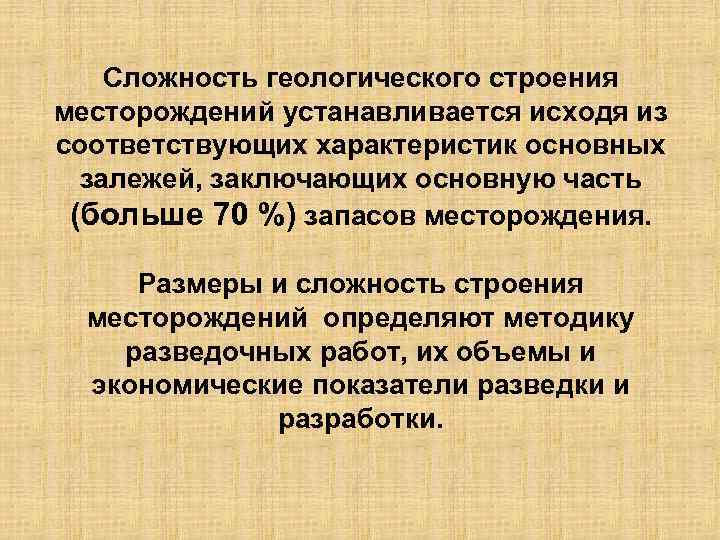

Сложность геологического строения месторождений устанавливается исходя из соответствующих характеристик основных залежей, заключающих основную часть Сложность геологического строения месторождений устанавливается исходя из соответствующих характеристик основных залежей, заключающих основную часть (больше 70 %) запасов месторождения. Размеры и сложность строения месторождений определяют методику разведочных работ, их объемы и экономические показатели разведки и разработки.
