Лекция 3 Горизонтальное залегание слоев Лекция 3 Горизонтальное залегание слоев

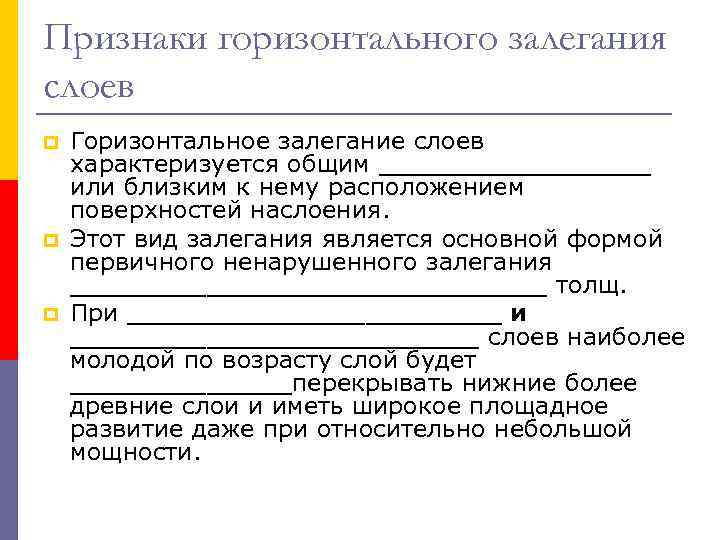

Признаки горизонтального залегания слоев p p p Горизонтальное залегание слоев характеризуется общим ________ или Признаки горизонтального залегания слоев p p p Горизонтальное залегание слоев характеризуется общим ________ или близким к нему расположением поверхностей наслоения. Этот вид залегания является основной формой первичного ненарушенного залегания ______________ толщ. При ____________ слоев наиболее молодой по возрасту слой будет _______перекрывать нижние более древние слои и иметь широкое площадное развитие даже при относительно небольшой мощности.

Горизонтально лежащие пласты. Большой Каньон. http: //img. sci-lib. com Горизонтально лежащие пласты песчаников. Скалы Горизонтально лежащие пласты. Большой Каньон. http: //img. sci-lib. com Горизонтально лежащие пласты песчаников. Скалы "12 апостолов". Австралия. Тихий океан. Фото С. Зимина

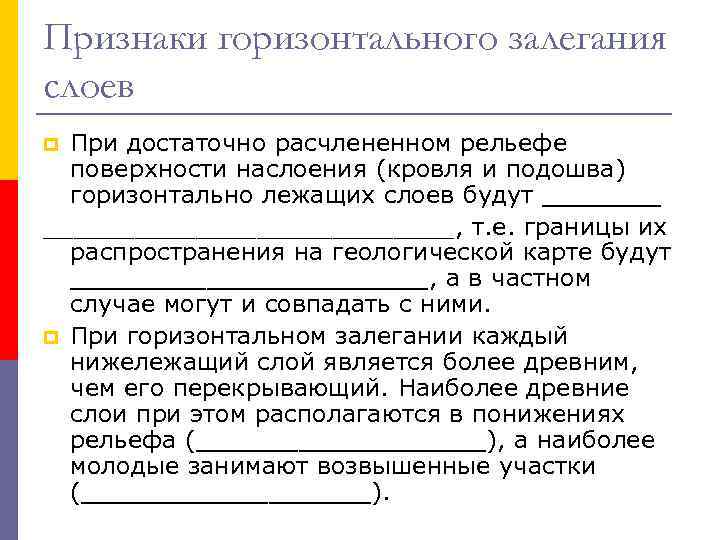

Признаки горизонтального залегания слоев При достаточно расчлененном рельефе поверхности наслоения (кровля и подошва) горизонтально Признаки горизонтального залегания слоев При достаточно расчлененном рельефе поверхности наслоения (кровля и подошва) горизонтально лежащих слоев будут _________________, т. е. границы их распространения на геологической карте будут ___________, а в частном случае могут и совпадать с ними. p При горизонтальном залегании каждый нижележащий слой является более древним, чем его перекрывающий. Наиболее древние слои при этом располагаются в понижениях рельефа (_________), а наиболее молодые занимают возвышенные участки (_________). p

Горизонтальное залегание слоев а - блоки в перспективе и их геологические карты; б - Горизонтальное залегание слоев а - блоки в перспективе и их геологические карты; б - карта горизонтально залегающих пород (по Павлинову В. Н. )

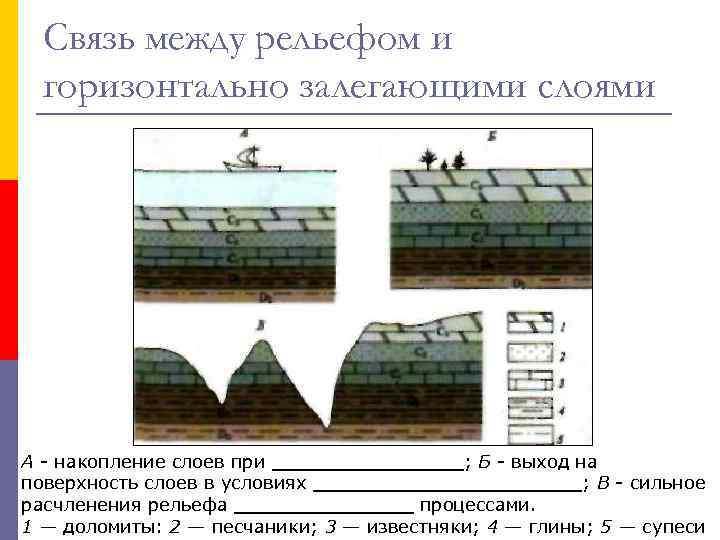

Связь между рельефом и горизонтально залегающими слоями А - накопление слоев при ________; Б Связь между рельефом и горизонтально залегающими слоями А - накопление слоев при ________; Б - выход на поверхность слоев в условиях ___________; В - сильное расчленения рельефа _______ процессами. 1 — доломиты: 2 — песчаники; 3 — известняки; 4 — глины; 5 — супеси

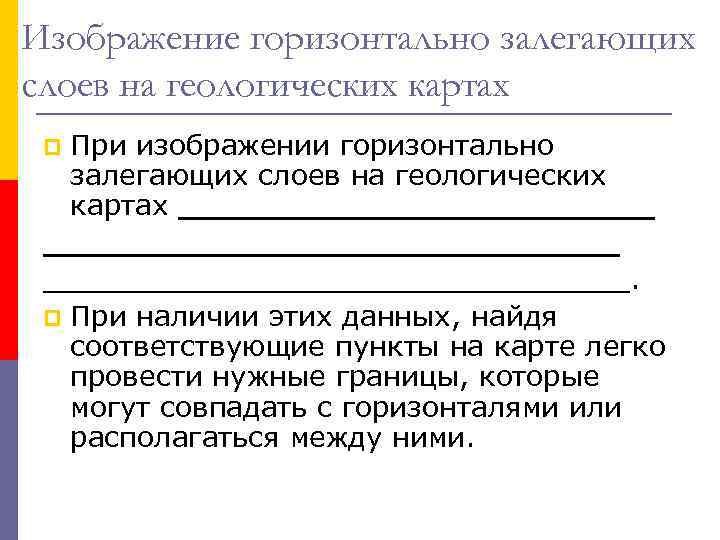

Изображение горизонтально залегающих слоев на геологических картах При изображении горизонтально залегающих слоев на геологических Изображение горизонтально залегающих слоев на геологических картах При изображении горизонтально залегающих слоев на геологических картах _____________________________. p При наличии этих данных, найдя соответствующие пункты на карте легко провести нужные границы, которые могут совпадать с горизонталями или располагаться между ними. p

Геологическая карта c горизонтальным и субгоризонтальным залеганием С, J, K пород Геологическая карта c горизонтальным и субгоризонтальным залеганием С, J, K пород

Горизонтальные слои. Западная Сахара. Googl. Earth Горизонтальные слои. Западная Сахара. Googl. Earth

Признаки горизонтального залегания Повторение геологическими границами контуров _______________ является важным признаком горизонтального залегания в Признаки горизонтального залегания Повторение геологическими границами контуров _______________ является важным признаком горизонтального залегания в том случае, когда на карте ______________. p Четкие признаки этого типа залегания на геол. картах проявляются, когда мощности слоев _______ эрозионного вреза водных потоков. Если рельеф слабо расчленен, а мощности слоев большие, то на карте на больших площадях будет выходить один и тот же слой p Выход на поверхность горизонтально залегающих слоев. При сильной расчлененности рельефа (А) на поверхности будет обнажаться несколько слоев, при слабой расчлененности (Б) — будет обнажаться только один слой: 1 — известняки; 2 - пески; 3 - глины; 4 - конгломераты

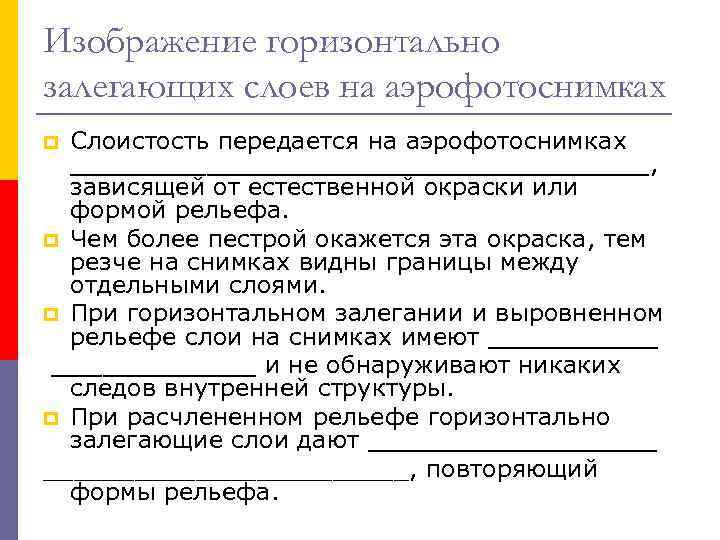

Изображение горизонтально залегающих слоев на аэрофотоснимках Слоистость передается на аэрофотоснимках _________________, зависящей от естественной Изображение горизонтально залегающих слоев на аэрофотоснимках Слоистость передается на аэрофотоснимках _________________, зависящей от естественной окраски или формой рельефа. p Чем более пестрой окажется эта окраска, тем резче на снимках видны границы между отдельными слоями. p При горизонтальном залегании и выровненном рельефе слои на снимках имеют ____________ и не обнаруживают никаких следов внутренней структуры. p При расчлененном рельефе горизонтально залегающие слои дают ________________________, повторяющий формы рельефа. p

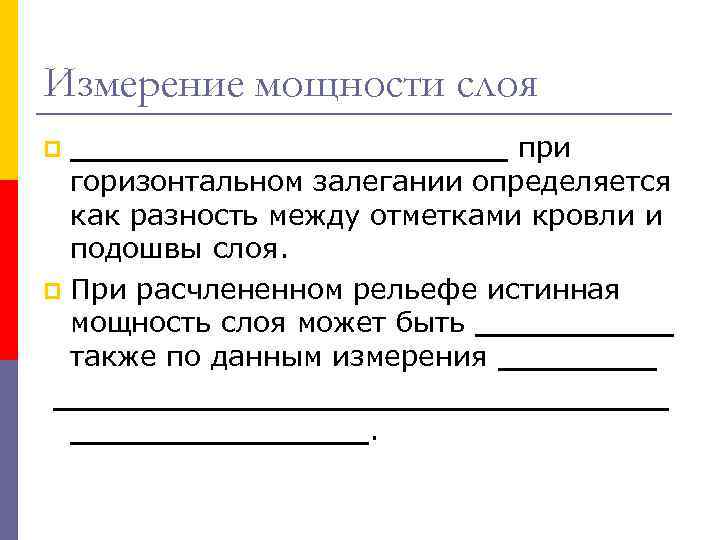

Измерение мощности слоя ___________ при горизонтальном залегании определяется как разность между отметками кровли и Измерение мощности слоя ___________ при горизонтальном залегании определяется как разность между отметками кровли и подошвы слоя. p При расчлененном рельефе истинная мощность слоя может быть _____ также по данным измерения ____________________. p

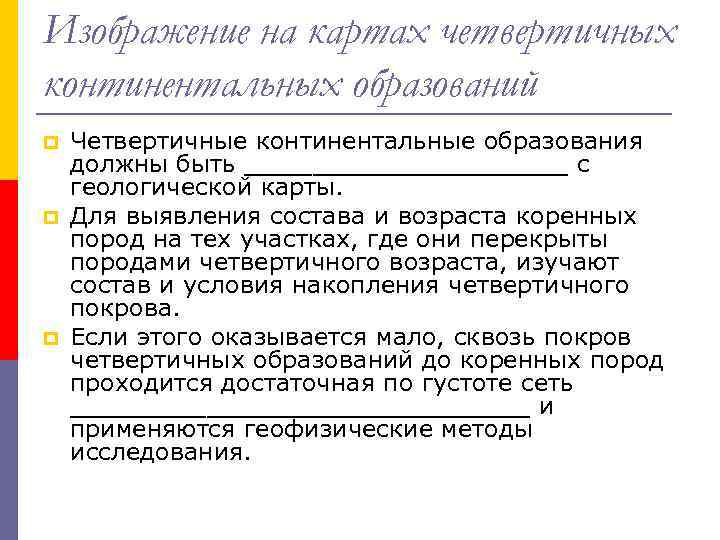

Изображение на картах четвертичных континентальных образований p p p Четвертичные континентальные образования должны быть Изображение на картах четвертичных континентальных образований p p p Четвертичные континентальные образования должны быть __________ с геологической карты. Для выявления состава и возраста коренных пород на тех участках, где они перекрыты породами четвертичного возраста, изучают состав и условия накопления четвертичного покрова. Если этого оказывается мало, сквозь покров четвертичных образований до коренных пород проходится достаточная по густоте сеть ______________ и применяются геофизические методы исследования.

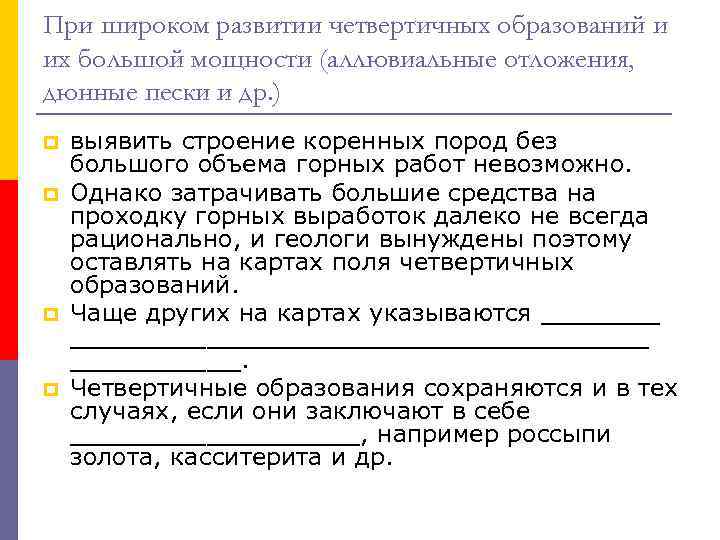

При широком развитии четвертичных образований и их большой мощности (аллювиальные отложения, дюнные пески и При широком развитии четвертичных образований и их большой мощности (аллювиальные отложения, дюнные пески и др. ) p p выявить строение коренных пород без большого объема горных работ невозможно. Однако затрачивать большие средства на проходку горных выработок далеко не всегда рационально, и геологи вынуждены поэтому оставлять на картах поля четвертичных образований. Чаще других на картах указываются _____________________. Четвертичные образования сохраняются и в тех случаях, если они заключают в себе _________, например россыпи золота, касситерита и др.

Аллювиальные отложения p p p Залегание аллювиальных отложений зависит от формы и расположения эрозионного Аллювиальные отложения p p p Залегание аллювиальных отложений зависит от формы и расположения эрозионного ложа _________. В поперечном сечении верхняя поверхность аллювиальных отложений пойм и надпойменных террас в _______ реках горизонтальна, а в ______ реках она имеет наклон в сторону русла реки, достигающий иногда нескольких градусов. Нижняя поверхность аллювиальных отложений имеет обычно сложное строение, зависящее от рельефа эрозионной поверхности, выработанной на коренных породах.

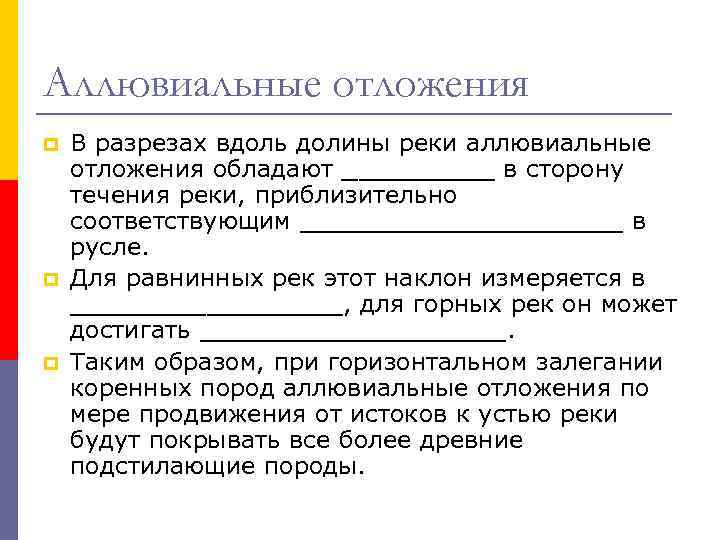

Аллювиальные отложения p p p В разрезах вдоль долины реки аллювиальные отложения обладают _____ Аллювиальные отложения p p p В разрезах вдоль долины реки аллювиальные отложения обладают _____ в сторону течения реки, приблизительно соответствующим __________ в русле. Для равнинных рек этот наклон измеряется в ________, для горных рек он может достигать _________. Таким образом, при горизонтальном залегании коренных пород аллювиальные отложения по мере продвижения от истоков к устью реки будут покрывать все более древние подстилающие породы.

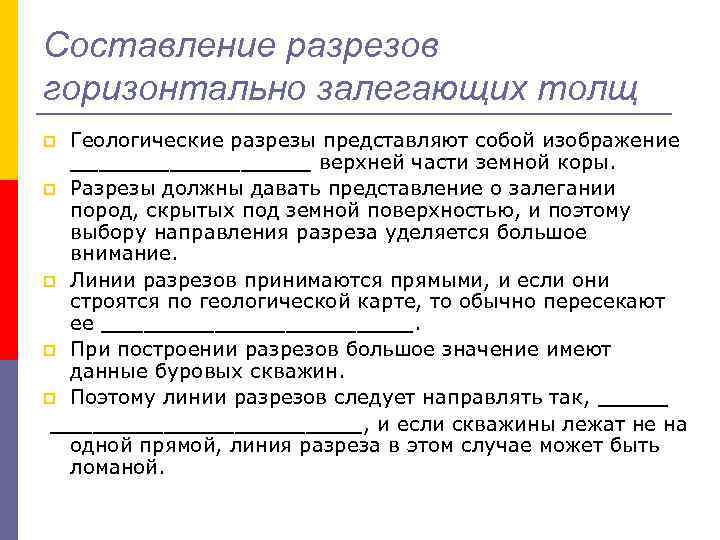

Составление разрезов горизонтально залегающих толщ Геологические разрезы представляют собой изображение _________ верхней части земной Составление разрезов горизонтально залегающих толщ Геологические разрезы представляют собой изображение _________ верхней части земной коры. p Разрезы должны давать представление о залегании пород, скрытых под земной поверхностью, и поэтому выбору направления разреза уделяется большое внимание. p Линии разрезов принимаются прямыми, и если они строятся по геологической карте, то обычно пересекают ее ___________. p При построении разрезов большое значение имеют данные буровых скважин. p Поэтому линии разрезов следует направлять так, ______________, и если скважины лежат не на одной прямой, линия разреза в этом случае может быть ломаной. p

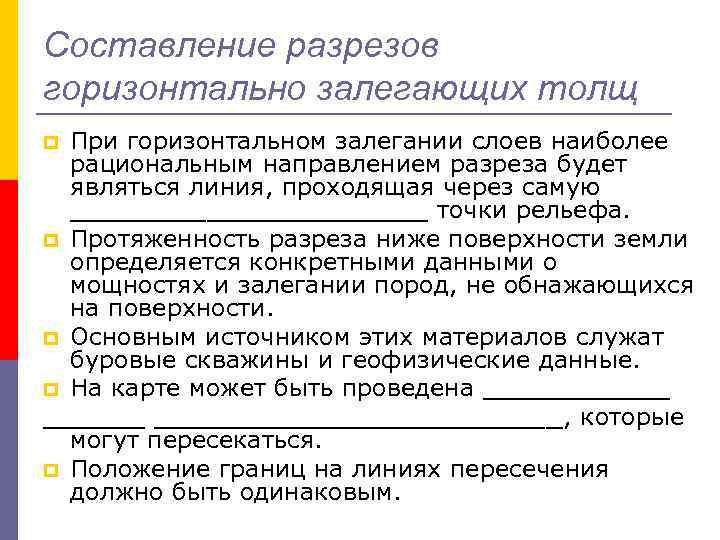

Составление разрезов горизонтально залегающих толщ При горизонтальном залегании слоев наиболее рациональным направлением разреза будет Составление разрезов горизонтально залегающих толщ При горизонтальном залегании слоев наиболее рациональным направлением разреза будет являться линия, проходящая через самую ___________ точки рельефа. p Протяженность разреза ниже поверхности земли определяется конкретными данными о мощностях и залегании пород, не обнажающихся на поверхности. p Основным источником этих материалов служат буровые скважины и геофизические данные. p На карте может быть проведена _______________, которые могут пересекаться. p Положение границ на линиях пересечения должно быть одинаковым. p

Горизонтальный и вертикальный масштабы разреза p p p _________ должен соответствовать ___________ карты. Выбор Горизонтальный и вертикальный масштабы разреза p p p _________ должен соответствовать ___________ карты. Выбор вертикального масштаба зависит от мощностей изображаемых на разрезе слоев или стратиграфических горизонтов. Следует стремиться принимать вертикальный масштаб разреза _____ масштабу карты. Однако при мелком масштабе карты и небольших мощностях пород это условие невыполнимо. В этих случаях при выборе вертикального масштаба необходимо придерживаться следующего правила: самый _______ или стратиграфический горизонт должен иметь на разрезе ширину _______ мм.

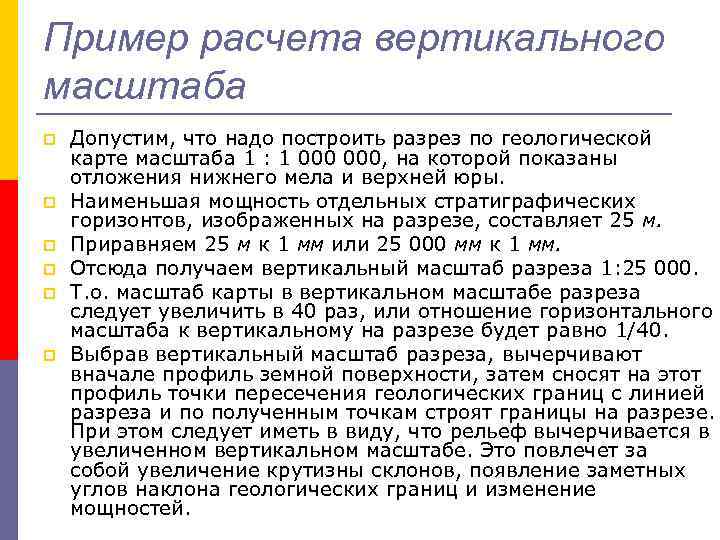

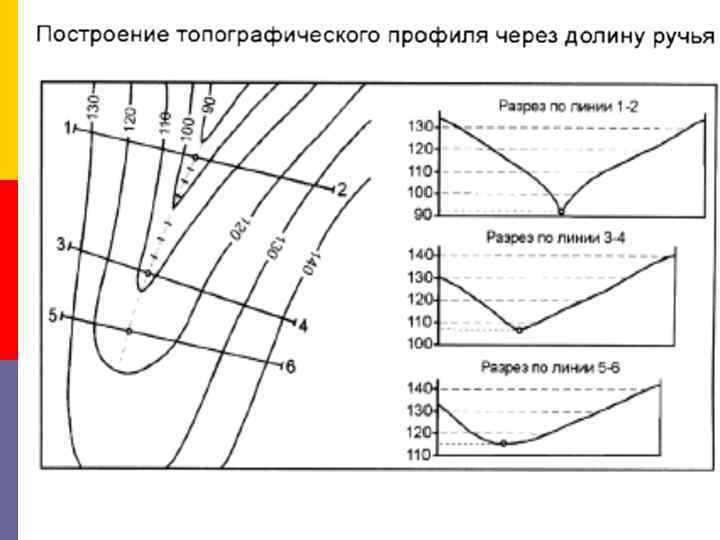

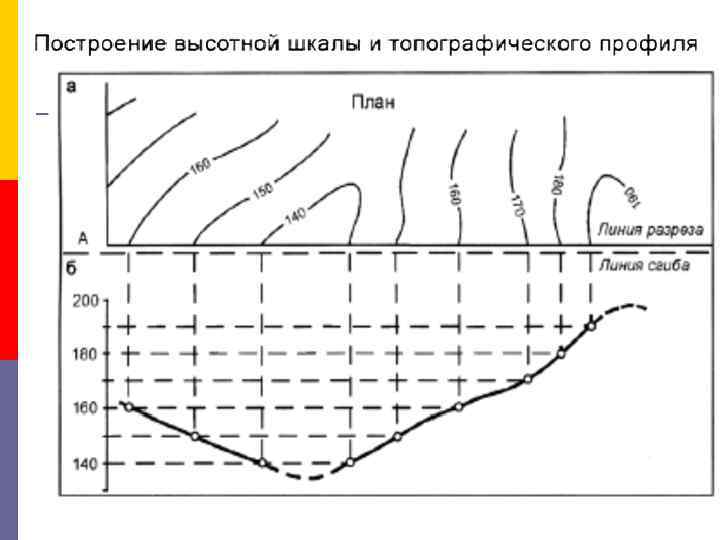

Пример расчета вертикального масштаба p p p Допустим, что надо построить разрез по геологической Пример расчета вертикального масштаба p p p Допустим, что надо построить разрез по геологической карте масштаба 1 : 1 000, на которой показаны отложения нижнего мела и верхней юры. Наименьшая мощность отдельных стратиграфических горизонтов, изображенных на разрезе, составляет 25 м. Приравняем 25 м к 1 мм или 25 000 мм к 1 мм. Отсюда получаем вертикальный масштаб разреза 1: 25 000. Т. о. масштаб карты в вертикальном масштабе разреза следует увеличить в 40 раз, или отношение горизонтального масштаба к вертикальному на разрезе будет равно 1/40. Выбрав вертикальный масштаб разреза, вычерчивают вначале профиль земной поверхности, затем сносят на этот профиль точки пересечения геологических границ с линией разреза и по полученным точкам строят границы на разрезе. При этом следует иметь в виду, что рельеф вычерчивается в увеличенном вертикальном масштабе. Это повлечет за собой увеличение крутизны склонов, появление заметных углов наклона геологических границ и изменение мощностей.

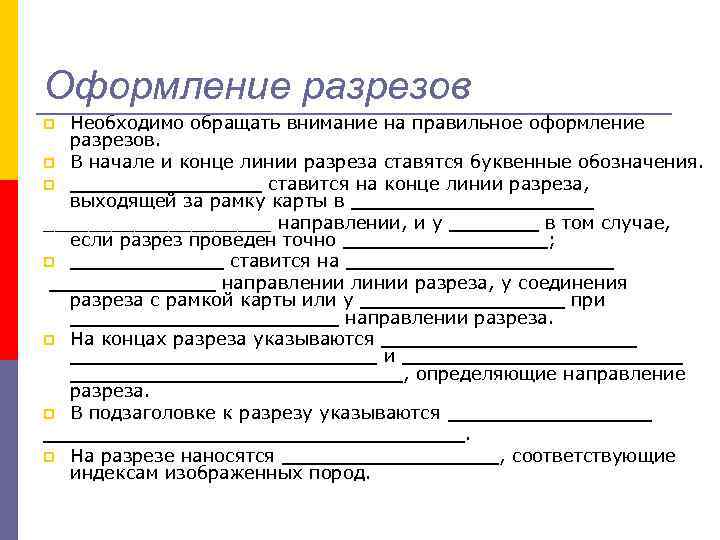

Оформление разрезов Необходимо обращать внимание на правильное оформление разрезов. p В начале и конце Оформление разрезов Необходимо обращать внимание на правильное оформление разрезов. p В начале и конце линии разреза ставятся буквенные обозначения. p ________ ставится на конце линии разреза, выходящей за рамку карты в ____________________ направлении, и у _______ в том случае, если разрез проведен точно ________; p ______ ставится на ___________ направлении линии разреза, у соединения разреза с рамкой карты или у ________ при ___________ направлении разреза. p На концах разреза указываются ________________________ и __________________________, определяющие направление разреза. p В подзаголовке к разрезу указываются _________________________. p На разрезе наносятся _________, соответствующие индексам изображенных пород. p

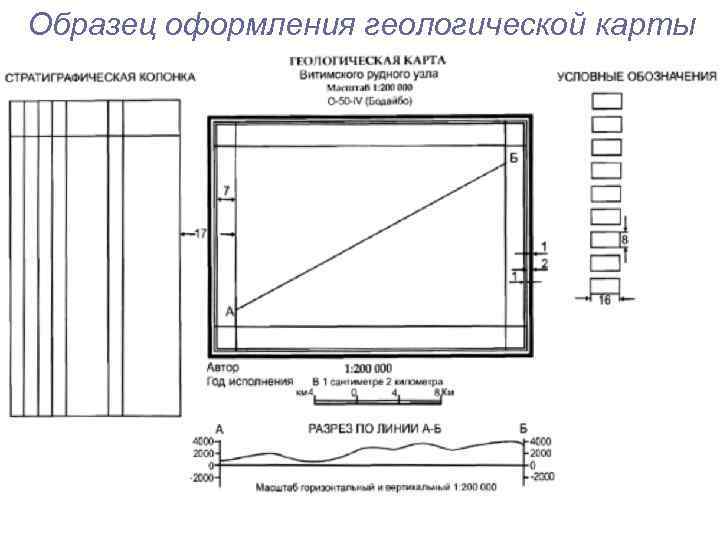

Образец оформления геологической карты Образец оформления геологической карты

p Образец оформления стратиграфической колонки p Образец оформления стратиграфической колонки

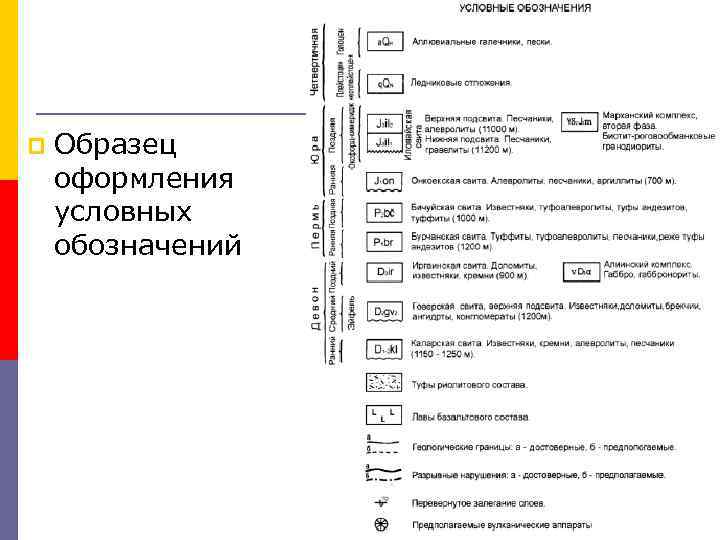

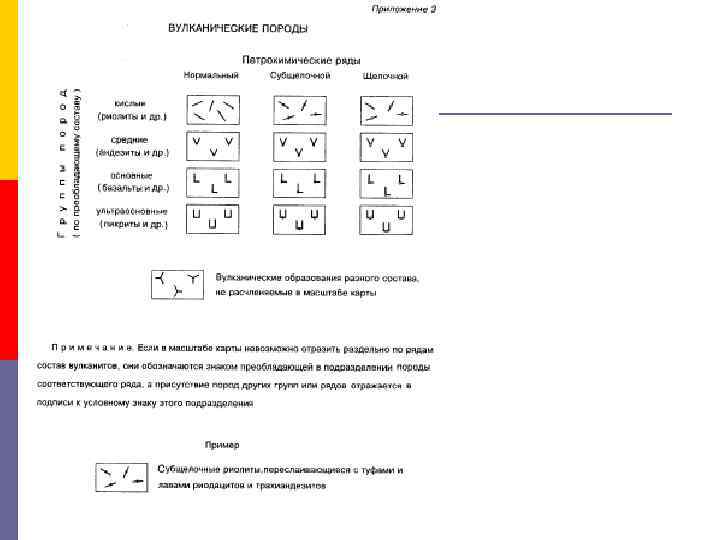

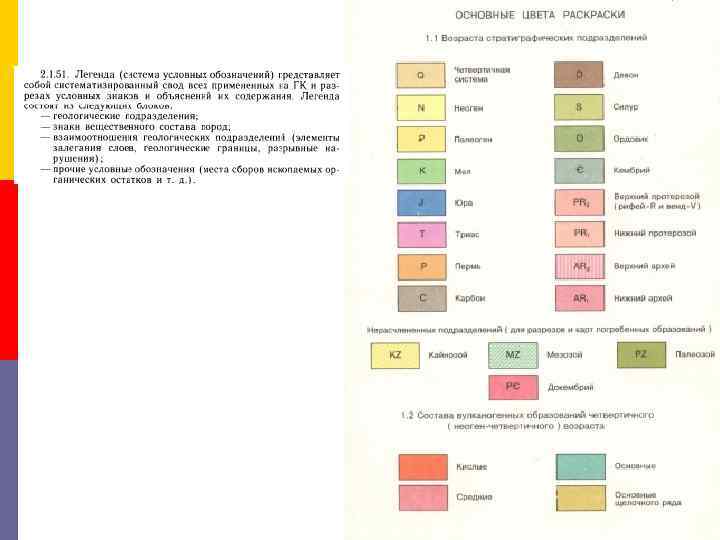

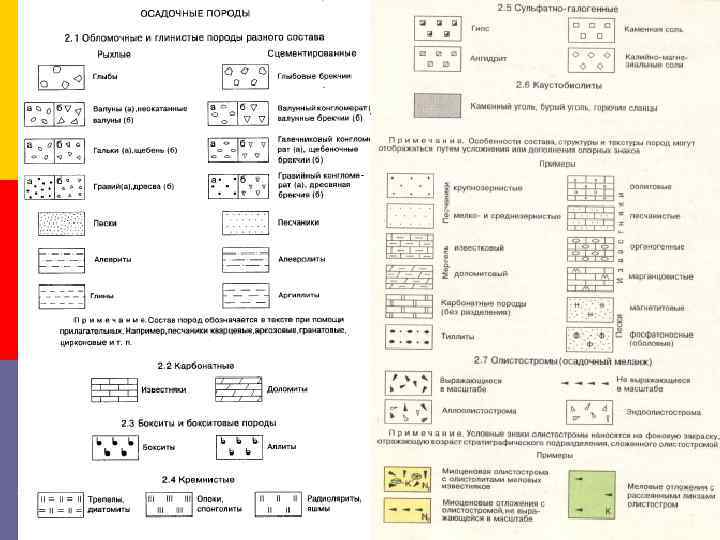

p Образец оформления условных обозначений p Образец оформления условных обозначений
