Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 4 Электрический ток Виды воздействия электрического тока: üтермическое üбиологическое üэлектролитическое (химическое) üмеханическое (электродинамическое) Электротравмы условно разделяют на: üместные (вероятность 20%) üобщие (называемые электрическими ударами) (вероятность 25%), ücмешанные электропоражения (55%) 1

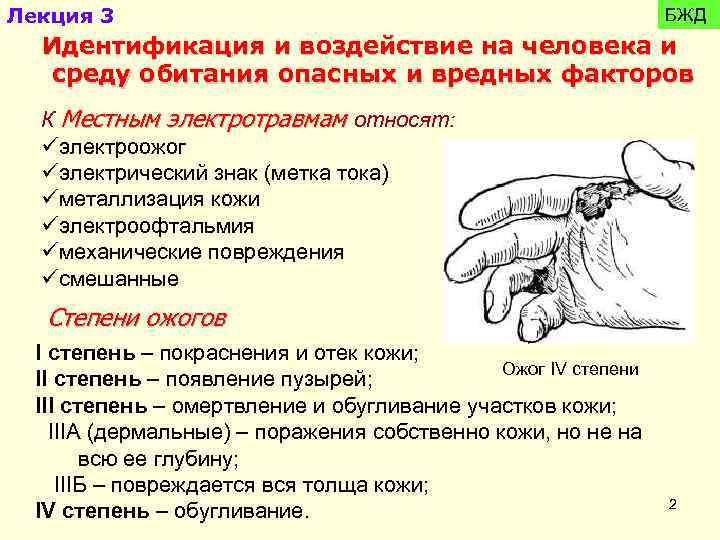

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов К Местным электротравмам относят: üэлектроожог üэлектрический знак (метка тока) üметаллизация кожи üэлектроофтальмия üмеханические повреждения üсмешанные Степени ожогов I степень – покраснения и отек кожи; Ожог IV степени II степень – появление пузырей; III степень – омертвление и обугливание участков кожи; IIIA (дермальные) – поражения собственно кожи, но не на всю ее глубину; IIIБ – повреждается вся толща кожи; IV степень – обугливание. 2

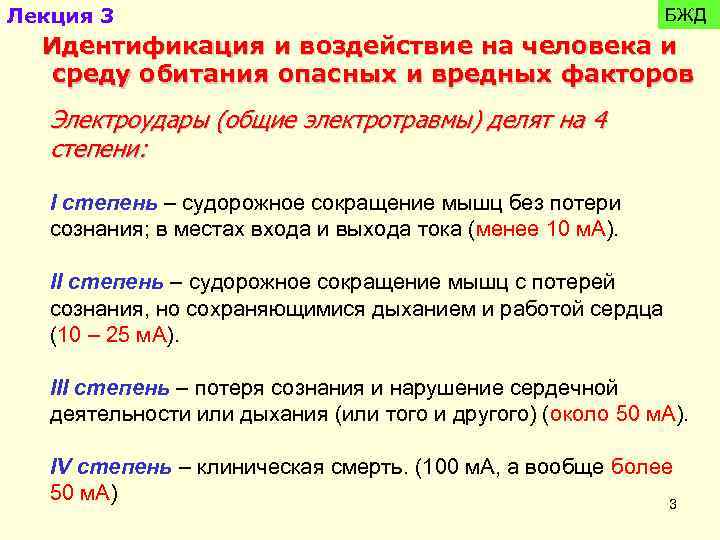

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Электроудары (общие электротравмы) делят на 4 степени: I степень – судорожное сокращение мышц без потери сознания; в местах входа и выхода тока (менее 10 м. А). II степень – судорожное сокращение мышц с потерей сознания, но сохраняющимися дыханием и работой сердца (10 – 25 м. А). III степень – потеря сознания и нарушение сердечной деятельности или дыхания (или того и другого) (около 50 м. А). IV степень – клиническая смерть. (100 м. А, а вообще более 50 м. А) 3

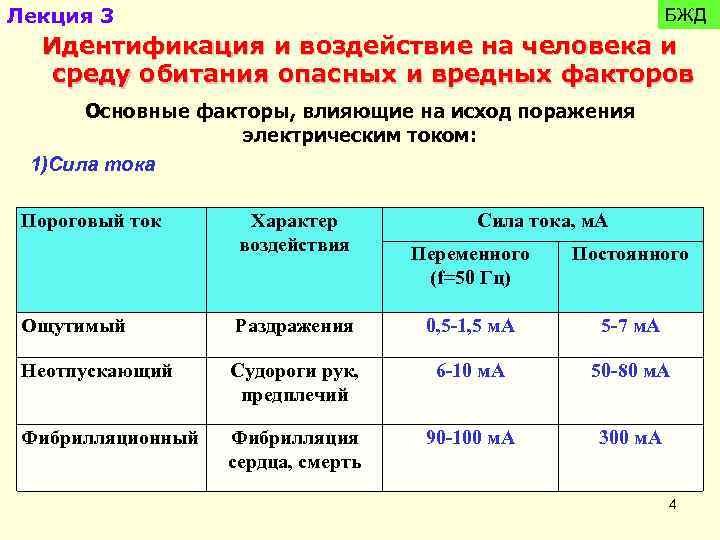

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Основные факторы, влияющие на исход поражения электрическим током: 1)Сила тока Пороговый ток Характер воздействия Сила тока, м. А Переменного (f=50 Гц) Постоянного Ощутимый Раздражения 0, 5 -1, 5 м. А 5 -7 м. А Неотпускающий Судороги рук, предплечий 6 -10 м. А 50 -80 м. А Фибрилляционный Фибрилляция сердца, смерть 90 -100 м. А 300 м. А 4

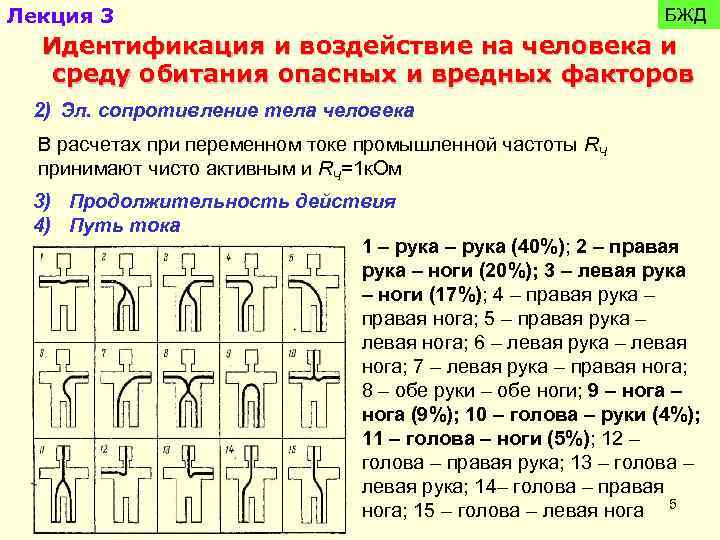

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 2) Эл. сопротивление тела человека В расчетах при переменном токе промышленной частоты RЧ принимают чисто активным и RЧ=1 к. Ом 3) Продолжительность действия 4) Путь тока 1 – рука (40%); 2 – правая рука – ноги (20%); 3 – левая рука – ноги (17%); 4 – правая рука – правая нога; 5 – правая рука – левая нога; 6 – левая рука – левая нога; 7 – левая рука – правая нога; 8 – обе руки – обе ноги; 9 – нога (9%); 10 – голова – руки (4%); 11 – голова – ноги (5%); 12 – голова – правая рука; 13 – голова – левая рука; 14– голова – правая нога; 15 – голова – левая нога 5

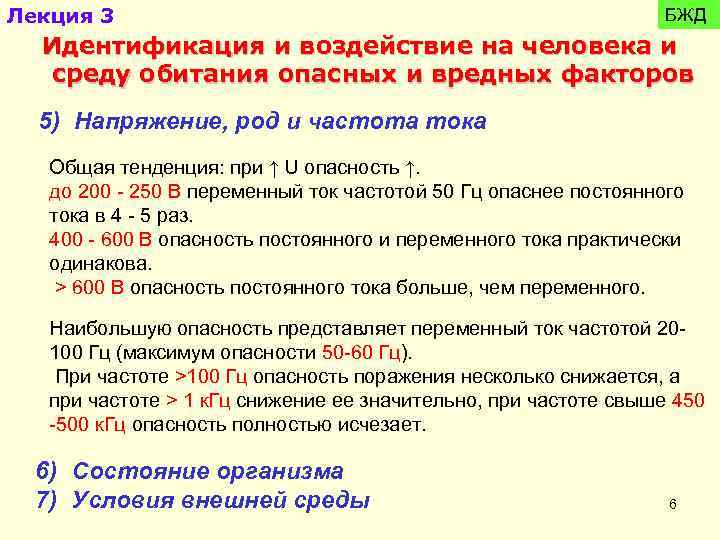

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 5) Напряжение, род и частота тока Общая тенденция: при ↑ U опасность ↑. до 200 - 250 В переменный ток частотой 50 Гц опаснее постоянного тока в 4 - 5 раз. 400 - 600 В опасность постоянного и переменного тока практически одинакова. > 600 В опасность постоянного тока больше, чем переменного. Наибольшую опасность представляет переменный ток частотой 20100 Гц (максимум опасности 50 -60 Гц). При частоте >100 Гц опасность поражения несколько снижается, а при частоте > 1 к. Гц снижение ее значительно, при частоте свыше 450 -500 к. Гц опасность полностью исчезает. 6) Состояние организма 7) Условия внешней среды 6
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 5 Механические колебания, вибрация Вибрация – это сложные механические колебания, возникающие при периодическом смещении центра тяжести или изменении формы твердого тела Причиной возбуждения вибраций являются неуравновешенные силовые воздействия, источниками которых служат: Ø возвратно-поступательные движения систем Ø неуравновешенные вращающиеся массы Ø ударное взаимодействие сопрягаемых деталей, а также оборудование и инструмент, использующие в технологических целях ударное воздействие на обрабатываемый материал 7 Ø дисбаланс

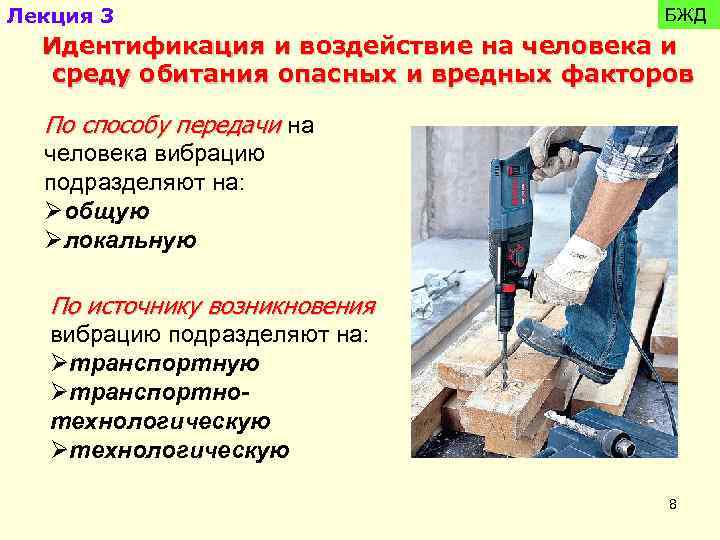

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов По способу передачи на человека вибрацию подразделяют на: Øобщую Øлокальную По источнику возникновения вибрацию подразделяют на: Øтранспортную Øтранспортнотехнологическую Øтехнологическую 8

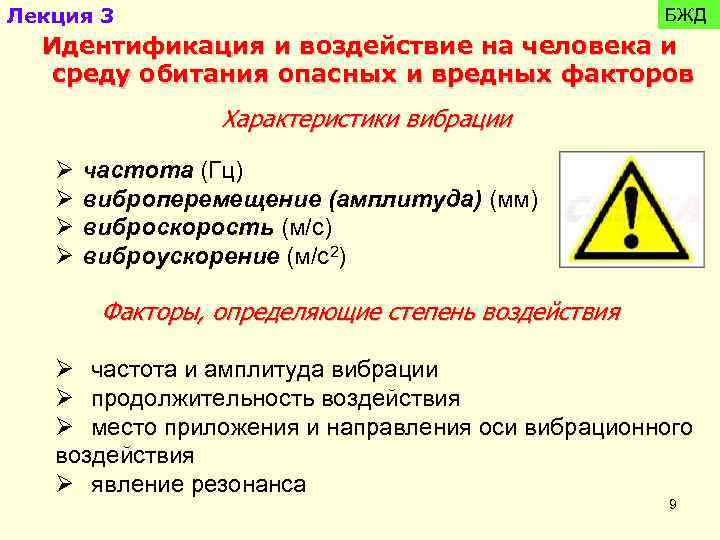

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Характеристики вибрации Ø Ø частота (Гц) виброперемещение (амплитуда) (мм) виброскорость (м/с) виброускорение (м/с2) Факторы, определяющие степень воздействия Ø частота и амплитуда вибрации Ø продолжительность воздействия Ø место приложения и направления оси вибрационного воздействия Ø явление резонанса 9

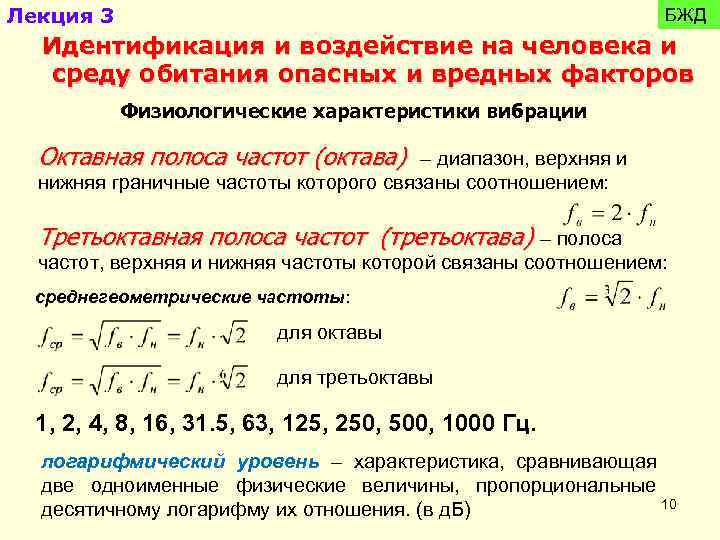

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Физиологические характеристики вибрации Октавная полоса частот (октава) – диапазон, верхняя и нижняя граничные частоты которого связаны соотношением: Третьоктавная полоса частот (третьоктава) – полоса частот, верхняя и нижняя частоты которой связаны соотношением: среднегеометрические частоты: для октавы для третьоктавы 1, 2, 4, 8, 16, 31. 5, 63, 125, 250, 500, 1000 Гц. логарифмический уровень – характеристика, сравнивающая две одноименные физические величины, пропорциональные 10 десятичному логарифму их отношения. (в д. Б)

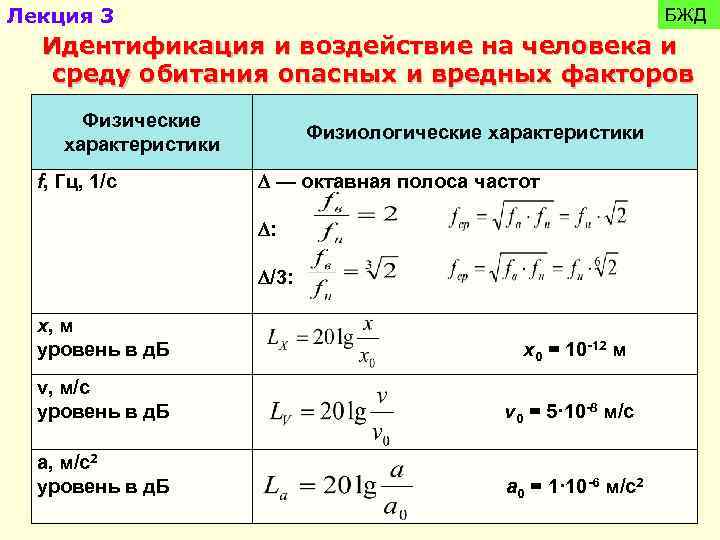

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Физические характеристики f, Гц, 1/с Физиологические характеристики — октавная полоса частот : /3: x, м уровень в д. Б х 0 = 10 -12 м ν, м/с уровень в д. Б v 0 = 5· 10 -8 м/с a, м/с2 уровень в д. Б a 0 = 1· 10 -6 м/с2 11
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Под действием локальной вибрации появляются нейрососудистые расстройства рук, меняется кровенаполнение тканей, кистей рук и др. Под действием общей вибрации нарушается сердечнососудистая деятельность, расстраивается нервная система, нарушается подвижность. 12

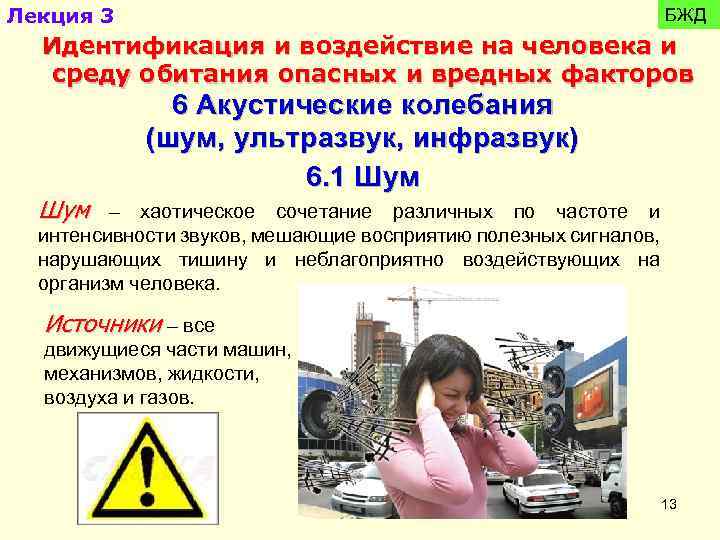

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Шум 6 Акустические колебания (шум, ультразвук, инфразвук) 6. 1 Шум – хаотическое сочетание различных по частоте и интенсивности звуков, мешающие восприятию полезных сигналов, нарушающих тишину и неблагоприятно воздействующих на организм человека. Источники – все движущиеся части машин, механизмов, жидкости, воздуха и газов. 13

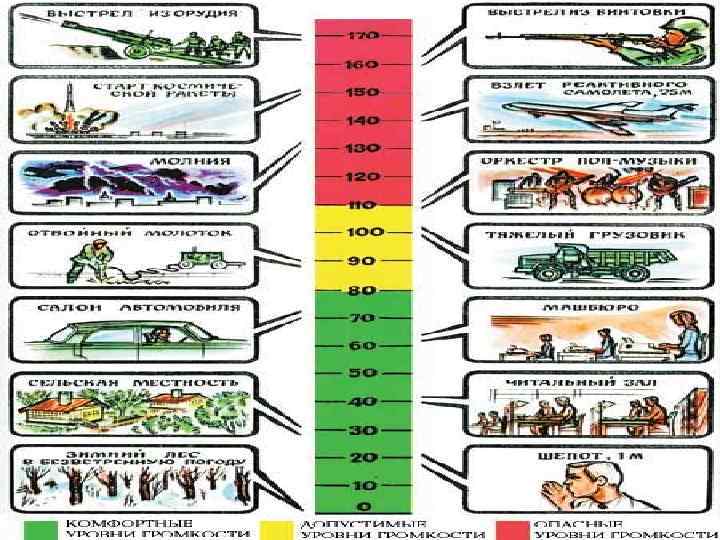

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 14

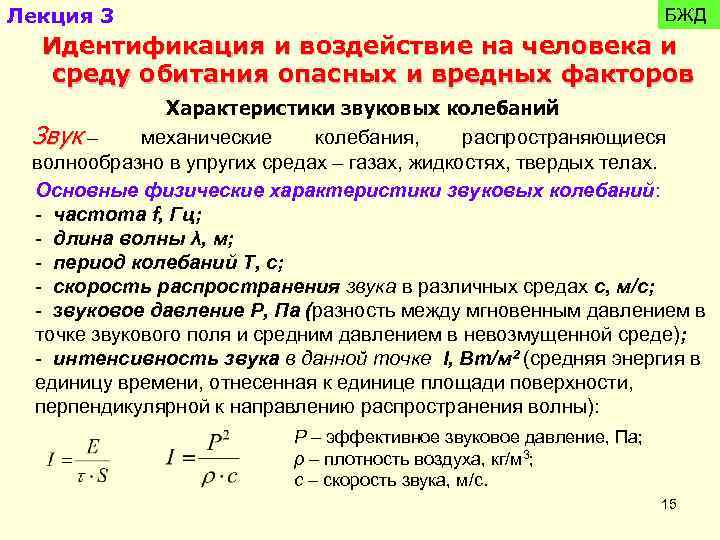

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Характеристики звуковых колебаний Звук – механические колебания, распространяющиеся волнообразно в упругих средах – газах, жидкостях, твердых телах. Основные физические характеристики звуковых колебаний: - частота f, Гц; - длина волны λ, м; - период колебаний Т, с; - скорость распространения звука в различных средах с, м/с; - звуковое давление P, Па (разность между мгновенным давлением в точке звукового поля и средним давлением в невозмущенной среде); - интенсивность звука в данной точке I, Вт/м 2 (средняя энергия в единицу времени, отнесенная к единице площади поверхности, перпендикулярной к направлению распространения волны): Ρ – эффективное звуковое давление, Па; ρ – плотность воздуха, кг/м 3; с – скорость звука, м/с. 15

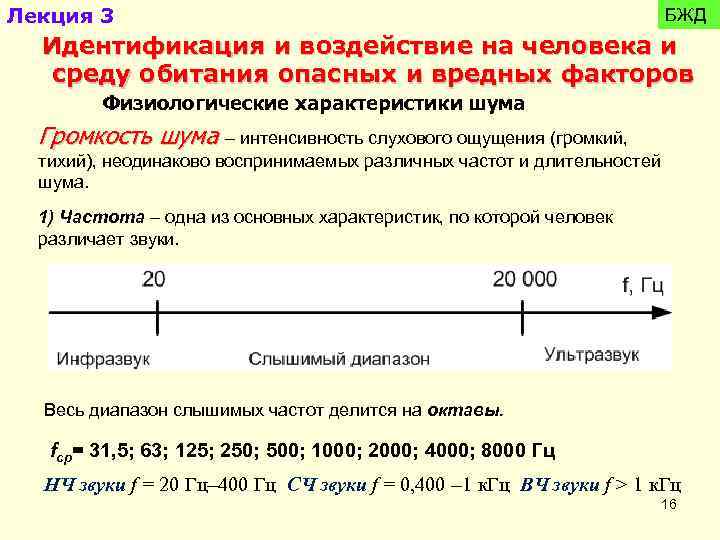

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Физиологические характеристики шума Громкость шума – интенсивность слухового ощущения (громкий, тихий), неодинаково воспринимаемых различных частот и длительностей шума. 1) Частота – одна из основных характеристик, по которой человек различает звуки. Весь диапазон слышимых частот делится на октавы. fср= 31, 5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц НЧ звуки f = 20 Гц– 400 Гц СЧ звуки f = 0, 400 – 1 к. Гц ВЧ звуки f > 1 к. Гц 16
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов При f=1 к. Гц (эталонная частота) I 0=10 -12 Вт/м 2, P 0=2· 10 -5 Па порог слышимости При f=1 к. Гц I=10 Вт/м 2, P=2· 102 Па болевой порог 17

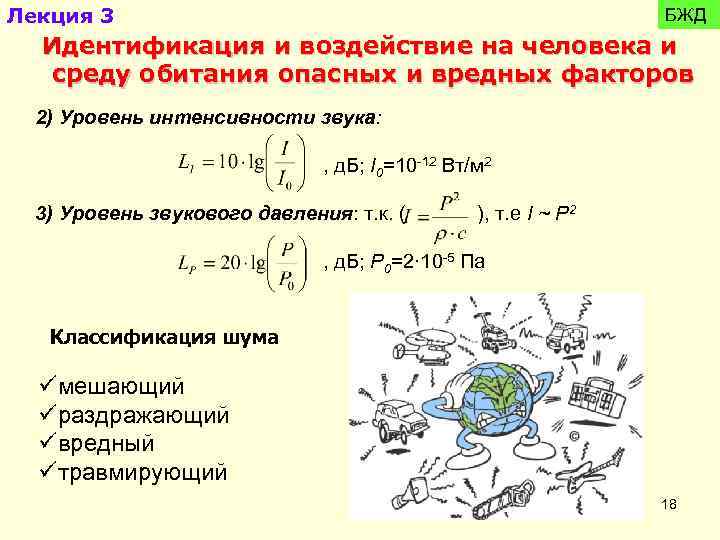

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 2) Уровень интенсивности звука: , д. Б; I 0=10 -12 Вт/м 2 3) Уровень звукового давления: т. к. ( ), т. е I ~ P 2 , д. Б; P 0=2· 10 -5 Па Классификация шума üмешающий üраздражающий üвредный üтравмирующий 18
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Классификация шума Классифика. Вид шума ция По характеру широкополосспектра шума ные тональные Характеристика шума непрерывный спектр шириной более одной октавы в спектре имеются явно выраженные дискретные тона По постоянные уровень звука за 8 часовой рабочий день временным изменяется не более чем на 5 д. Б(А) характеристи- непостоянные: уровень звука за 8 часовой рабочий день кам изменяется более чем на 5 д. Б(А) -колеблющиеся уровень звука непрерывно изменяется во времени -прерывистые уровень звука изменяется ступенчато не более чем на 5 д. Б(А), длительность интервала 1 с и более -импульсные состоят из одного или нескольких звуковых сигналов, длительность интервала меньше 1 с По природе механические, возникнове- аэродинамичесния кие 19 и др.

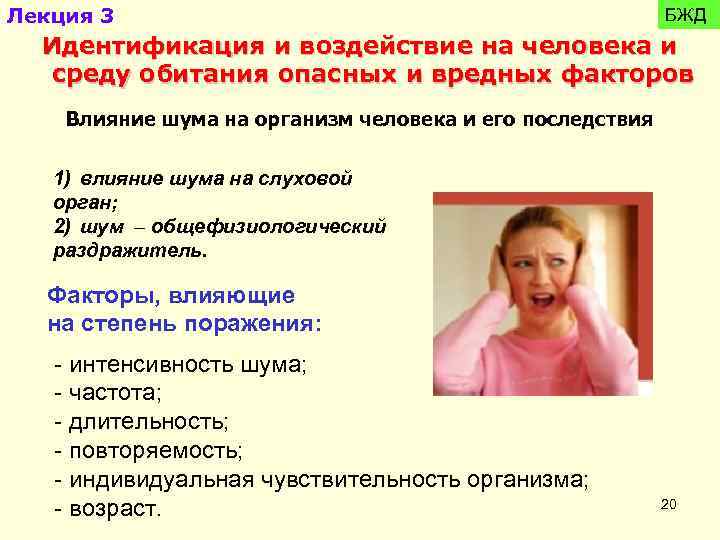

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Влияние шума на организм человека и его последствия 1) влияние шума на слуховой орган; 2) шум – общефизиологический раздражитель. Факторы, влияющие на степень поражения: - интенсивность шума; - частота; - длительность; - повторяемость; - индивидуальная чувствительность организма; - возраст. 20

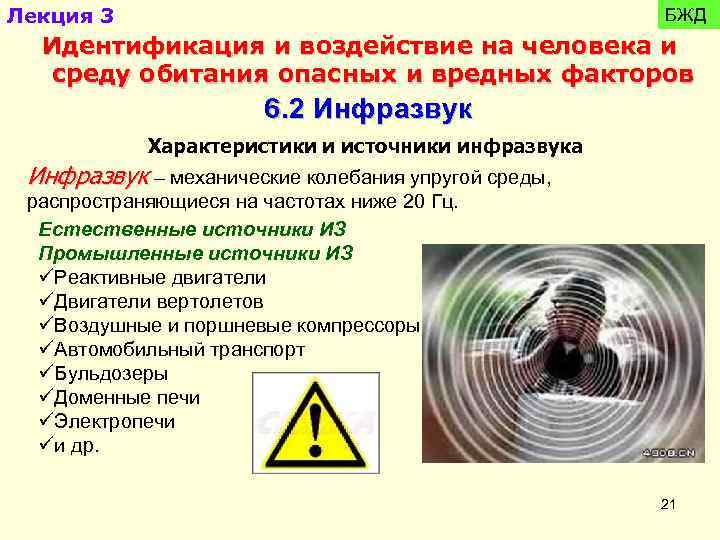

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 6. 2 Инфразвук Характеристики и источники инфразвука Инфразвук – механические колебания упругой среды, распространяющиеся на частотах ниже 20 Гц. Естественные источники ИЗ Промышленные источники ИЗ üРеактивные двигатели üДвигатели вертолетов üВоздушные и поршневые компрессоры üАвтомобильный транспорт üБульдозеры üДоменные печи üЭлектропечи üи др. 21
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Физические характеристики инфразвука: 1. частота — f, Гц; 2. инфразвуковое давление — P, Па; 3. интенсивность инфразвуковых колебаний — I, Вт/м 2. Физиологические характеристики инфразвука: 1. октавная полоса частот 2. уровень инфразвукового давления, д. Б 3. уровень интенсивности, д. Б Действие на организм человека Неприятные субъективные ощущения Изменения в ЦНС Изменения в сердечнососудистой системе Изменения в дыхательной системе Нарушение работы вестибулятного аппарата 22

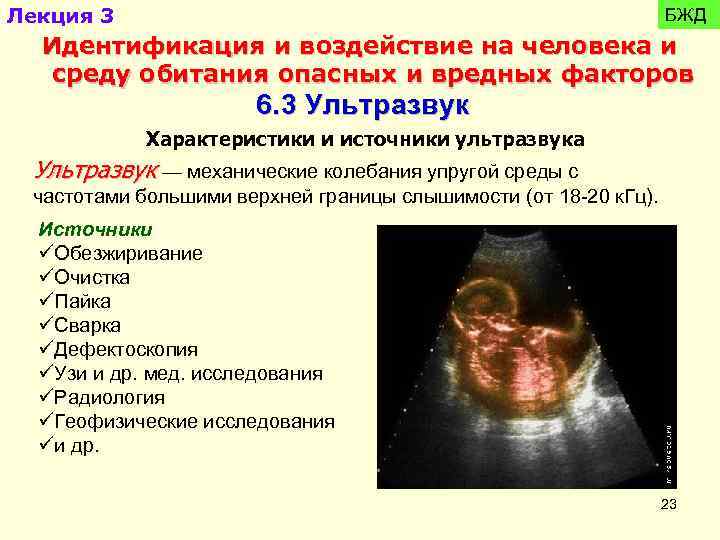

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 6. 3 Ультразвук Характеристики и источники ультразвука Ультразвук — механические колебания упругой среды с частотами большими верхней границы слышимости (от 18 -20 к. Гц). Источники üОбезжиривание üОчистка üПайка üСварка üДефектоскопия üУзи и др. мед. исследования üРадиология üГеофизические исследования üи др. 23

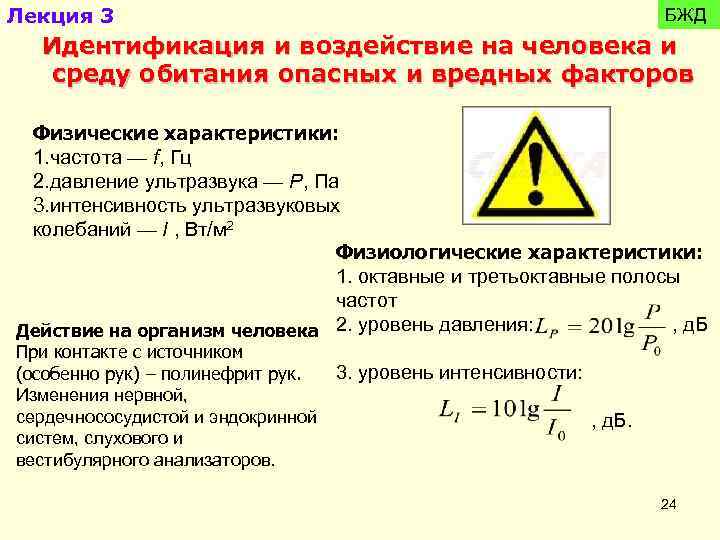

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Физические характеристики: 1. частота — f, Гц 2. давление ультразвука — P, Па 3. интенсивность ультразвуковых колебаний — I , Вт/м 2 Физиологические характеристики: 1. октавные и третьоктавные полосы частот Действие на организм человека 2. уровень давления: , д. Б При контакте с источником 3. уровень интенсивности: (особенно рук) – полинефрит рук. Изменения нервной, сердечнососудистой и эндокринной , д. Б. систем, слухового и вестибулярного анализаторов. 24

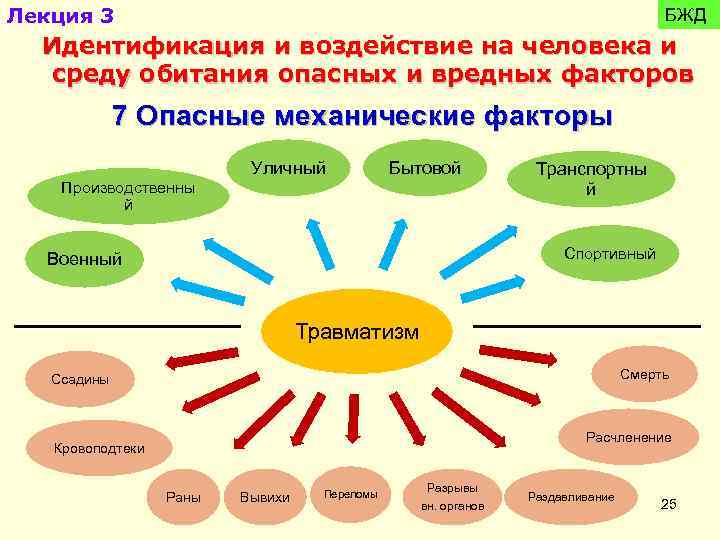

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 7 Опасные механические факторы Уличный Бытовой Производственны й Транспортны й Спортивный Военный Травматизм Смерть Ссадины Расчленение Кровоподтеки Раны Вывихи Переломы Разрывы вн. органов Раздавливание 25

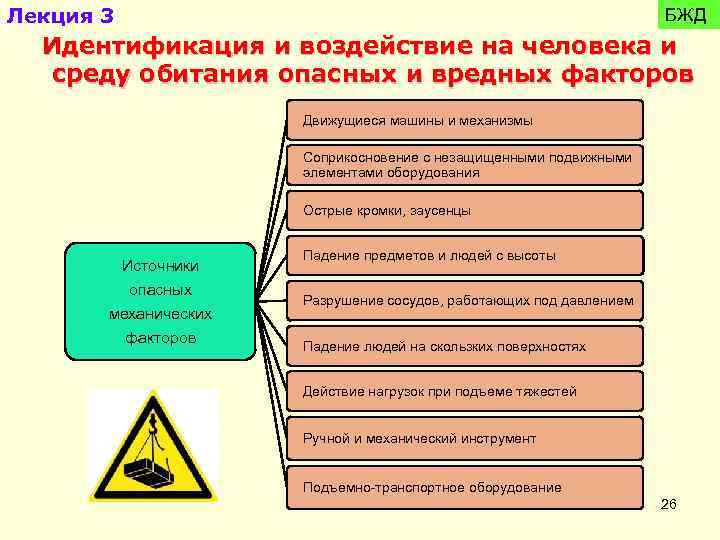

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Движущиеся машины и механизмы Соприкосновение с незащищенными подвижными элементами оборудования Острые кромки, заусенцы Источники опасных механических факторов Падение предметов и людей с высоты Разрушение сосудов, работающих под давлением Падение людей на скользких поверхностях Действие нагрузок при подъеме тяжестей Ручной и механический инструмент Подъемно-транспортное оборудование 26

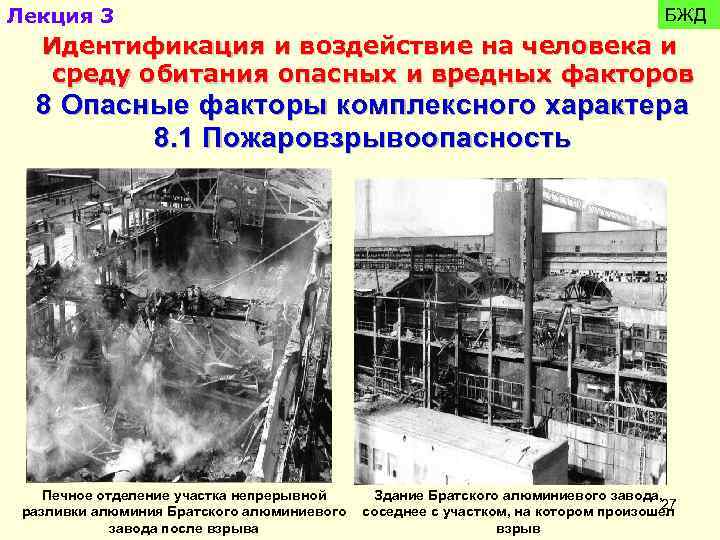

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 8 Опасные факторы комплексного характера 8. 1 Пожаровзрывоопасность Печное отделение участка непрерывной Здание Братского алюминиевого завода, 27 разливки алюминия Братского алюминиевого соседнее с участком, на котором произошел завода после взрыва взрыв
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Пожар – неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства Взрыв физическое или химическое превращения вещества, приводящее к переходу его внутренней энергии в энергию сжатия и движения самого вещества, продуктов его превращения и окружающей среды – 28

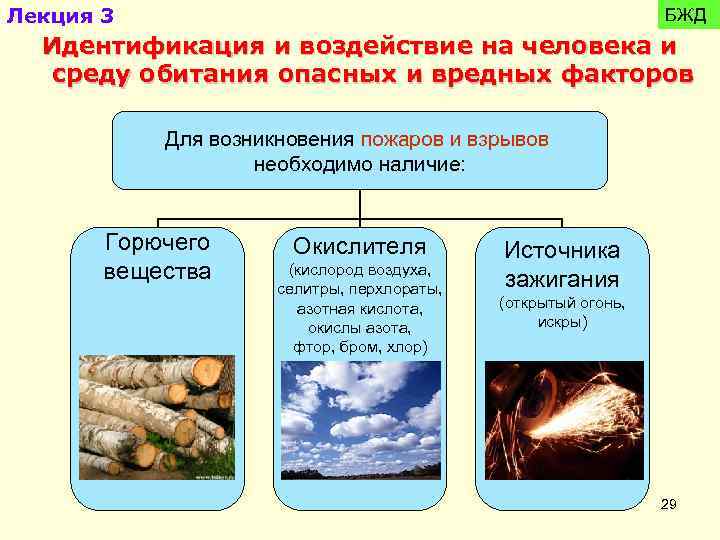

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Для возникновения пожаров и взрывов необходимо наличие: Горючего вещества Окислителя (кислород воздуха, селитры, перхлораты, азотная кислота, окислы азота, фтор, бром, хлор) Источника зажигания (открытый огонь, искры) 29
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Материалы, участвующие во взрывах и пожарах, можно условно разделить на 4 группы (взрывоопасные смеси): • горючий газ • воздух, О 2 или другой окислитель • горючая жидкость (пар) (ЛВЖ и ГЖ) • воздух • горючая пыль • воздух • конденсированные взрывчатые системы 30

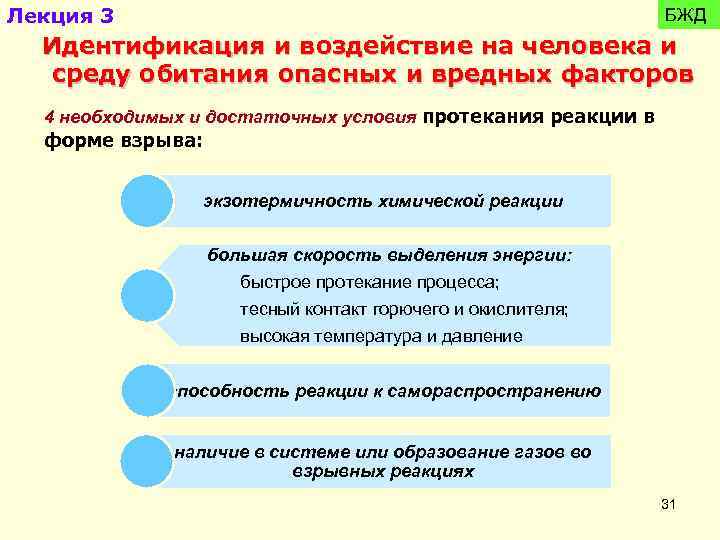

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 4 необходимых и достаточных условия протекания реакции в форме взрыва: экзотермичность химической реакции большая скорость выделения энергии: быстрое протекание процесса; тесный контакт горючего и окислителя; высокая температура и давление способность реакции к самораспространению наличие в системе или образование газов во взрывных реакциях 31

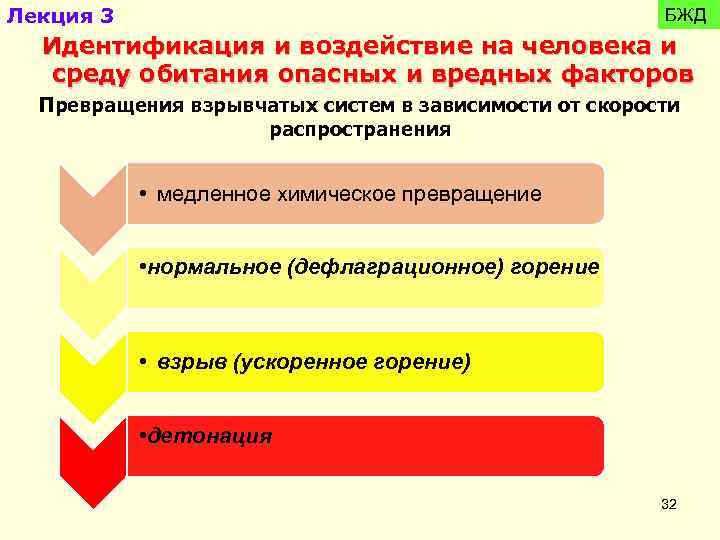

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Превращения взрывчатых систем в зависимости от скорости распространения • медленное химическое превращение • нормальное (дефлаграционное) горение • взрыв (ускоренное горение) • детонация 32

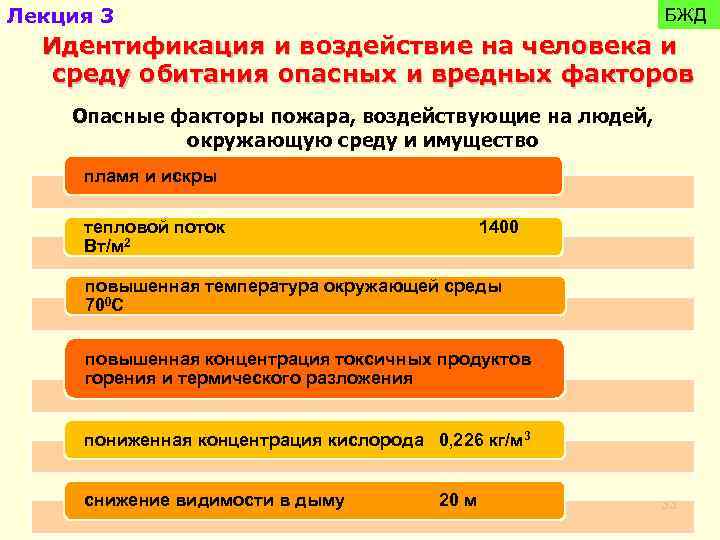

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Опасные факторы пожара, воздействующие на людей, окружающую среду и имущество пламя и искры тепловой поток Вт/м 2 1400 повышенная температура окружающей среды 700 С повышенная концентрация токсичных продуктов горения и термического разложения пониженная концентрация кислорода 0, 226 кг/м 3 снижение видимости в дыму 20 м 33

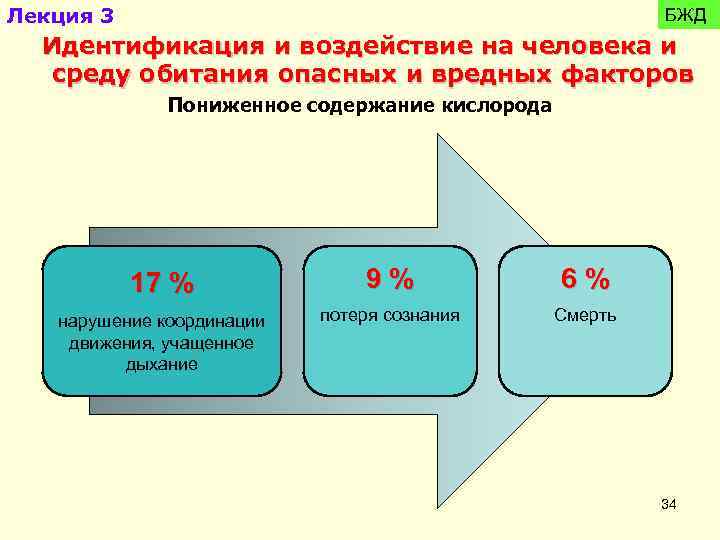

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Пониженное содержание кислорода 17 % 9 % 6 % нарушение координации движения, учащенное дыхание потеря сознания Смерть 34
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Сопутствующие факторы пожара, воздействующие на людей, окружающую среду и имущество осколки, части разрушившихся зданий, сооружений, строений, транспортных средств, технологических установок, оборудования, агрегатов и иного имущества радиоактивные и токсичные вещества и материалы, попавшие в окружающую среду из разрушенных технологических установок, оборудования, агрегатов, изделий и иного имущества вынос высокого напряжения на токопроводящие части технологических установок, оборудования, агрегатов, изделий и иного имущества опасные факторы взрыва, происшедшего вследствие пожара воздействие огнетушащих веществ 35
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Опасные факторы взрыва, воздействующие на людей, окружающую среду и имущество • ударная волна, давление во фронте которой превышает допустимое значение • пламя и пожар • обрушивающиеся конструкции, оборудование, коммуникации, здания и сооружения и их разлетающиеся части • образовавшиеся при взрыве и (или) выделившиеся из поврежденного оборудования вредные вещества, содержание которых в воздухе рабочей зоны превышает ПДК 36
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Ударная волна — область мгновенного сжатия среды, которая распространяется во все стороны от места взрыва. Давление во фронте ударной волны (ΔРф) и скорость ее распространения уменьшаются по мере удаления от эпицентра взрыва, и, в конечном счете, она превращается в обычную акустическую волну. Характер и степени поражения людей ударной волной Характер поражения ΔРф, к. Па Воздействие на организм Легкие 20 -40 легкая контузия, временная потеря слуха, ушибы и вывихи конечностей Средней тяжести 40 -60 травмы головы с потерей сознания, повреждение органов слуха, кровотечение из носа и ушей, сильные переломы и вывихи конечностей Тяжелые 60 -100 сильная контузия всего организма, повреждение внутренних органов и мозга, тяжелые переломы конечностей; возможны смертельные исходы Крайне тяжелые Более 100 крайне тяжелые травмы и контузии, обычно приводящие к смертельному исходу 37
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Характер разрушений в зависимости от избыточного давления ударной волны Вид разрушений ΔРф, к. Па Характер разрушений Слабое 10 -20 разрушена часть внутренних перегородок, заполнения дверных и оконных проемов; оборудование имеет значительные деформации; в коммунальных и энергетических сетях разрушения и поломки конструктивных элементов незначительны Среднее 20 -30 разрушены главным образом не несущие, а второстепенные конструкции (легкие стены, перегoродки, крыши, окна, двери); возможны трещины в наружных стенах; перекрытия в подвале не разрушены; в коммунальных и энергетических сетях значительные разрушения и деформации элементов, требующие устранения Сильное 30 -50 имеются значительные деформации несущих конструкций; разрушена большая часть перекрытий и стен Полное Свыше 50 обрушены перекрытия и разрушены все основные несущие конструкции; восстановление невозможно 38

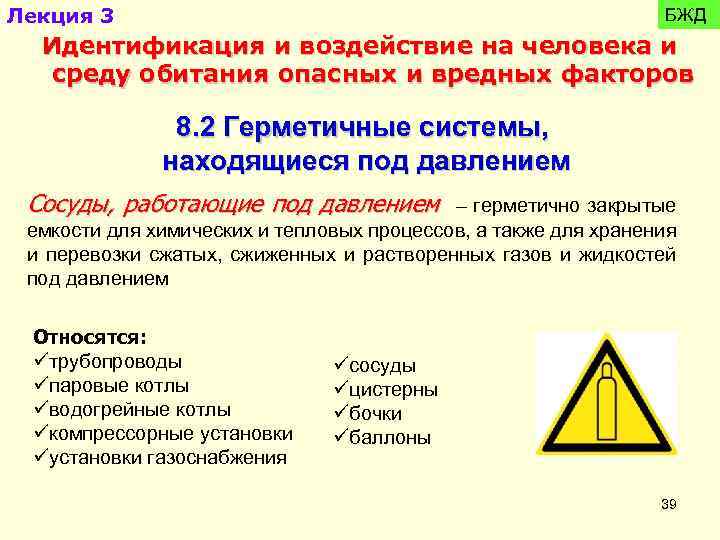

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 8. 2 Герметичные системы, находящиеся под давлением Сосуды, работающие под давлением – герметично закрытые емкости для химических и тепловых процессов, а также для хранения и перевозки сжатых, сжиженных и растворенных газов и жидкостей под давлением Относятся: üтрубопроводы üпаровые котлы üводогрейные котлы üкомпрессорные установки üустановки газоснабжения üсосуды üцистерны üбочки üбаллоны 39

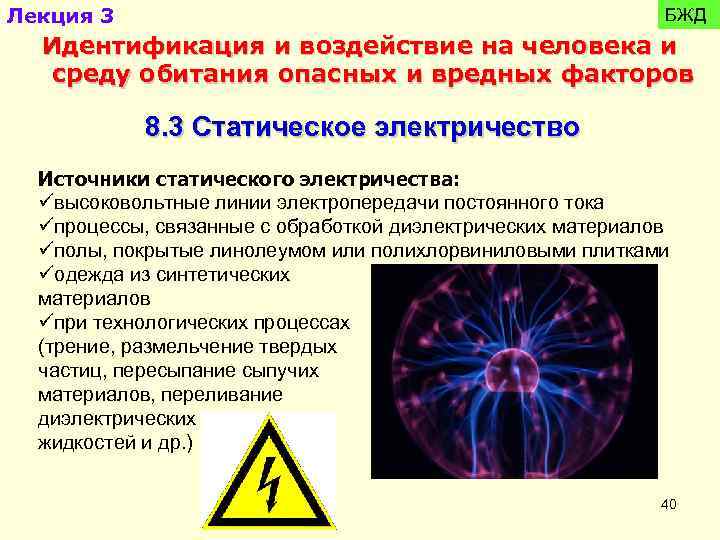

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 8. 3 Статическое электричество Источники статического электричества: üвысоковольтные линии электропередачи постоянного тока üпроцессы, связанные с обработкой диэлектрических материалов üполы, покрытые линолеумом или полихлорвиниловыми плитками üодежда из синтетических материалов üпри технологических процессах (трение, размельчение твердых частиц, пересыпание сыпучих материалов, переливание диэлектрических жидкостей и др. ) 40

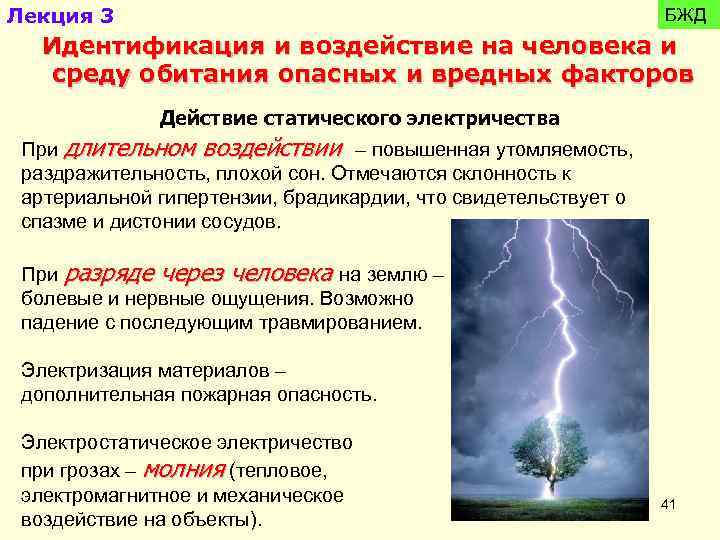

Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов Действие статического электричества При длительном воздействии – повышенная утомляемость, раздражительность, плохой сон. Отмечаются склонность к артериальной гипертензии, брадикардии, что свидетельствует о спазме и дистонии сосудов. При разряде через человека на землю – болевые и нервные ощущения. Возможно падение с последующим травмированием. Электризация материалов – дополнительная пожарная опасность. Электростатическое электричество при грозах – молния (тепловое, электромагнитное и механическое воздействие на объекты). 41
Лекция 3 БЖД Идентификация и воздействие на человека и среду обитания опасных и вредных факторов 8. 3 Сочетанное действие опасных и вредных факторов Высокая температура, влажность, физический труд Расширение сосудов и учащение дыхания Шум и вибрация Усиление токсического действия ядов Кислород, ртуть, формальдегид Усиление действия ионизирующего излучения Усиление токсического действия ядов 42
