Лекція 3. 3 Газорегуляторні пункти:

Лекція 3. 3 Газорегуляторні пункти: розташування, влаштування

1 Призначення, класифікація ГРП На газорегуляторних пунктах (ГРП) і установках (ГРУ) здійснюють: • очищення газу від механічних домішок, • контроль за вхідним і вихідним тиском газу, • контроль за температурою газу, • облік витрати газу, • заходи від можливого підвищення або зниження тиску газу в контрольованій точці газопроводу понад допустимої межі.

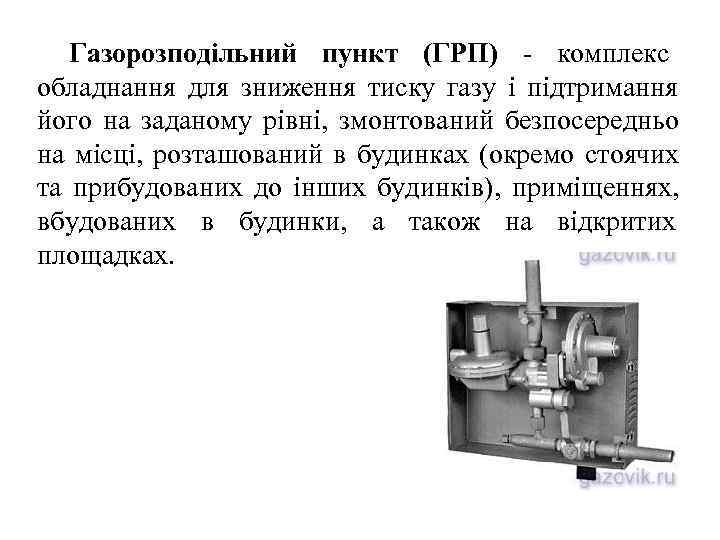

Газорозподільний пункт (ГРП) - комплекс обладнання для зниження тиску газу і підтримання його на заданому рівні, змонтований безпосередньо на місці, розташований в будинках (окремо стоячих та прибудованих до інших будинків), приміщеннях, вбудованих в будинки, а також на відкритих площадках.

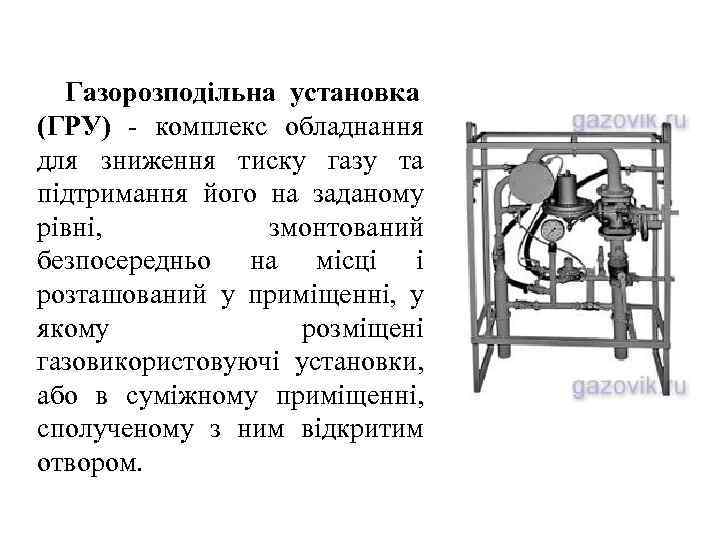

Газорозподільна установка (ГРУ) - комплекс обладнання для зниження тиску газу та підтримання його на заданому рівні, змонтований безпосередньо на місці і розташований у приміщенні, у якому розміщені газовикористовуючі установки, або в суміжному приміщенні, сполученому з ним відкритим отвором.

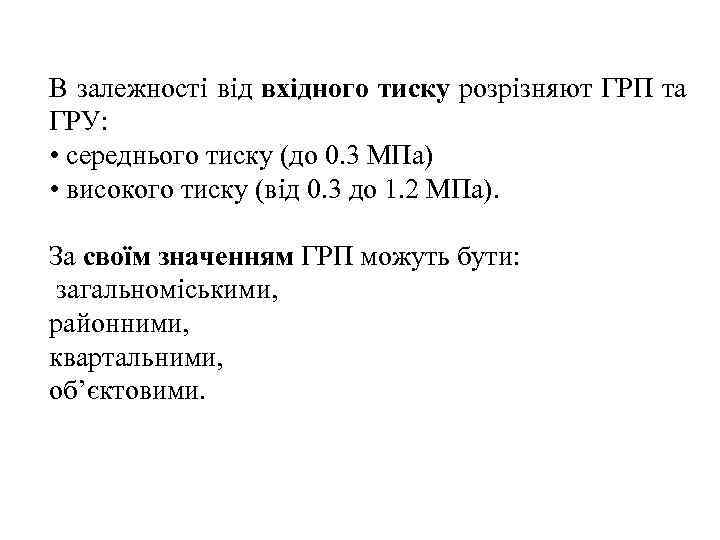

В залежності від вхідного тиску розрізняют ГРП та ГРУ: • середнього тиску (до 0. 3 МПа) • високого тиску (від 0. 3 до 1. 2 МПа). За своїм значенням ГРП можуть бути: загальноміськими, районними, квартальними, об’єктовими.

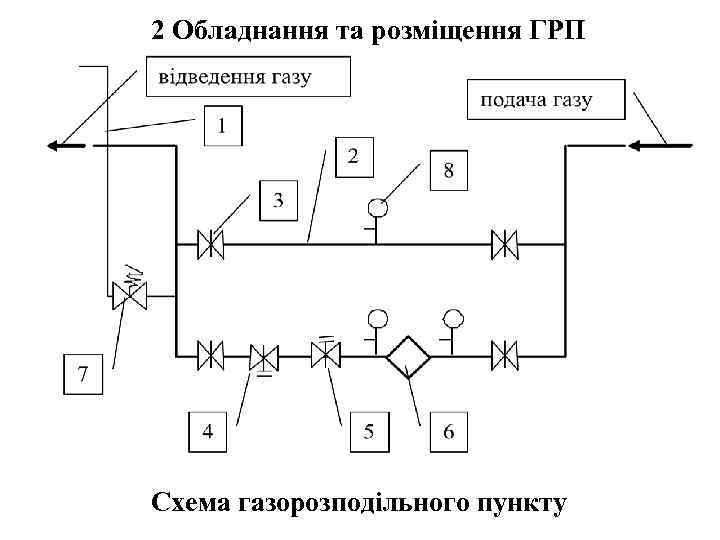

2 Обладнання та розміщення ГРП Схема газорозподільного пункту

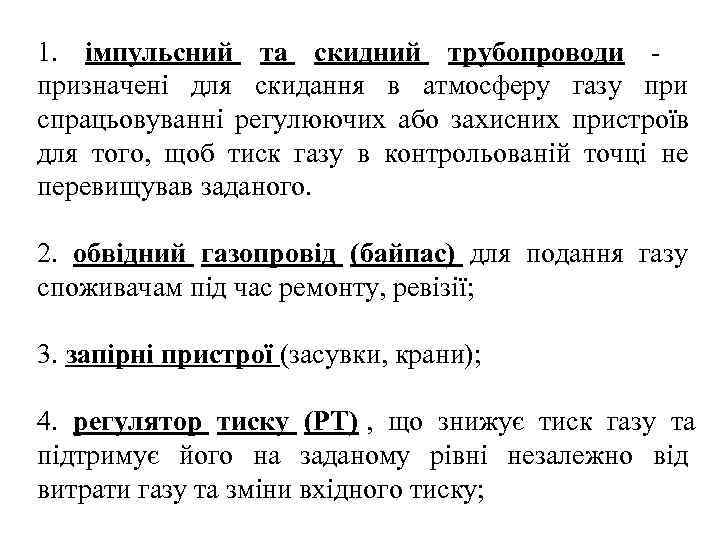

1. імпульсний та скидний трубопроводи - призначені для скидання в атмосферу газу при спрацьовуванні регулюючих або захисних пристроїв для того, щоб тиск газу в контрольованій точці не перевищував заданого. 2. обвідний газопровід (байпас) для подання газу споживачам під час ремонту, ревізії; 3. запірні пристрої (засувки, крани); 4. регулятор тиску (РТ) , що знижує тиск газу та підтримує його на заданому рівні незалежно від витрати газу та зміни вхідного тиску;

5. запобіжно - запірний пристрій (ЗЗП) - зупиняє подачу газу при підвищенні або зниженні тиску після регулятору в порівнянні з заданим значенням; 6. фільтр - для очистки газу від механічних домішок; 7. запобіжний скидний клапан призначений для скид ання газу в атмосферу при підвищенні вихідного тиску вище заданого значення; 8. контрольно-вимірювальні прилади (КВП) - для вимірювання тиску (манометри), перепаду тиску на фільтрі (дифманометри), врахування витрат газу (витратоміри), температуру газу (термометри).

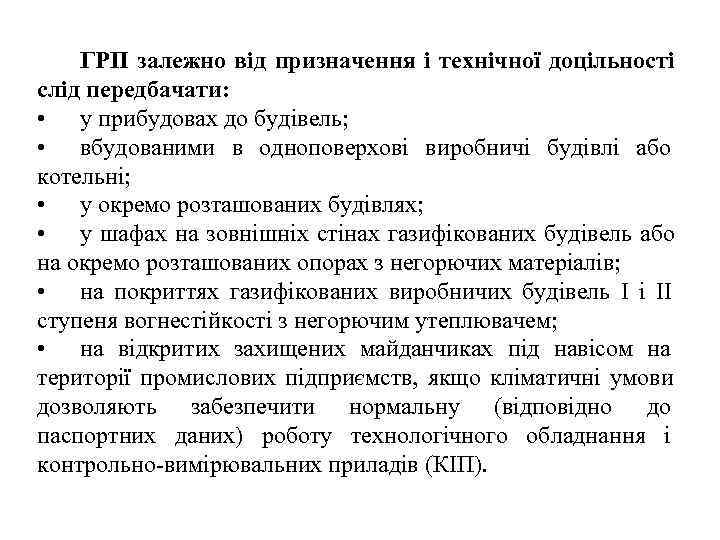

ГРП залежно від призначення і технічної доцільності слід передбачати: • у прибудовах до будівель; • вбудованими в одноповерхові виробничі будівлі або котельні; • у окремо розташованих будівлях; • у шафах на зовнішніх стінах газифікованих будівель або на окремо розташованих опорах з негорючих матеріалів; • на покриттях газифікованих виробничих будівель I і II ступеня вогнестійкості з негорючим утеплювачем; • на відкритих захищених майданчиках під навісом на території промислових підприємств, якщо кліматичні умови дозволяють забезпечити нормальну (відповідно до паспортних даних) роботу технологічного обладнання і контрольно-вимірювальних приладів (КІП).

Окремо розташовані ГРП в поселеннях слід розміщувати в зоні зелених насаджень, усередині житлових кварталів на відстані не менше вказаного табл. 10 ДБН В. 2. 5 -20 -2001 Тиск газу на Відстані в світлі від окремо вартих ГРП (по введенні в ГРП, горизонталі), м, до МПа (кгс/см 2) Будівель Залізнич автомобиль Повітряних та них та них доріг ліній споруд трамвайн (до електропер их шляхів обочини) едач До 0, 6 (6) 10 5 Не менше 1, 5 висоти опори понад. 0, 6 (6) до 15 8 Те ж саме 1, 2 (12)

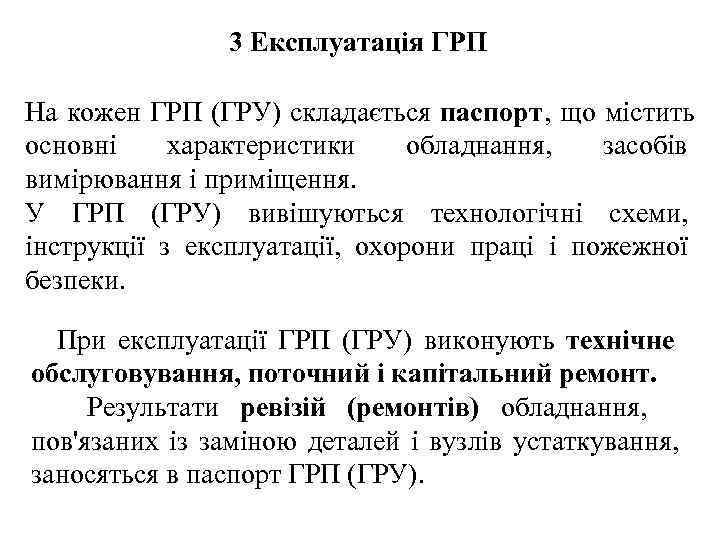

3 Експлуатація ГРП На кожен ГРП (ГРУ) складається паспорт, що містить основні характеристики обладнання, засобів вимірювання і приміщення. У ГРП (ГРУ) вивішуються технологічні схеми, інструкції з експлуатації, охорони праці і пожежної безпеки. При експлуатації ГРП (ГРУ) виконують технічне обслуговування, поточний і капітальний ремонт. Результати ревізій (ремонтів) обладнання, пов'язаних із заміною деталей і вузлів устаткування, заносяться в паспорт ГРП (ГРУ).

Основні експлуатаційні роботи включають: • огляд технічного стану в терміни, що забезпечують безпеку і надійність експлуатації; • перевірка несправностей і параметрів настройки запобіжних запірних і скидних клапанів — не рідше одного разу в два місяця, а також після ремонту обладнання; • технічне обслуговування — щорічно; • поточний ремонт — після закінчення 6 мес після проведення технічного обслуговування, але не рідше за один раз на рік; • капітальний ремонт — при заміні обладнання, відновленні будівельних конструкцій будівлі.

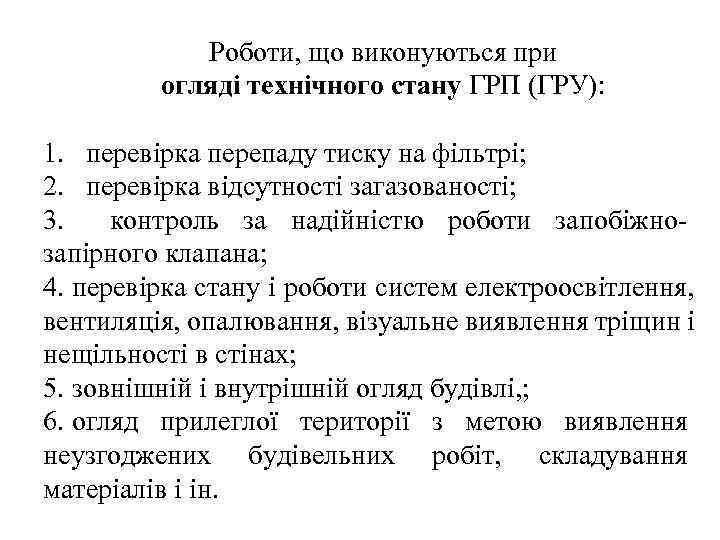

Роботи, що виконуються при огляді технічного стану ГРП (ГРУ): 1. перевірка перепаду тиску на фільтрі; 2. перевірка відсутності загазованості; 3. контроль за надійністю роботи запобіжно- запірного клапана; 4. перевірка стану і роботи систем електроосвітлення, вентиляція, опалювання, візуальне виявлення тріщин і нещільності в стінах; 5. зовнішній і внутрішній огляд будівлі, ; 6. огляд прилеглої території з метою виявлення неузгоджених будівельних робіт, складування матеріалів і ін.

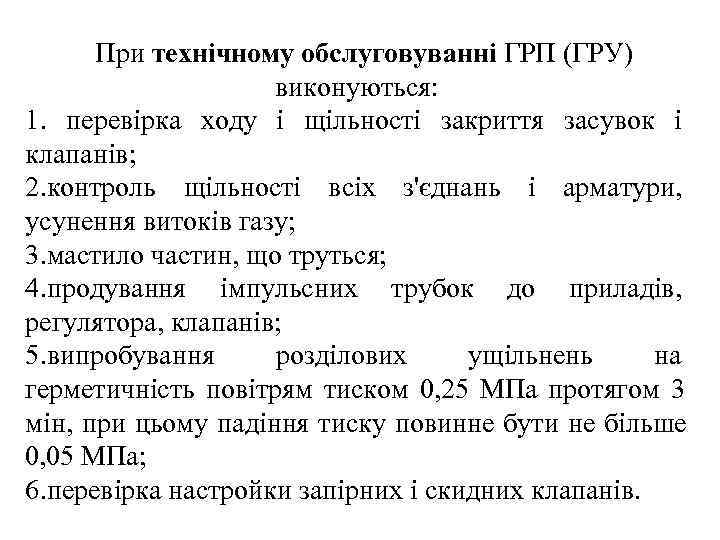

При технічному обслуговуванні ГРП (ГРУ) виконуються: 1. перевірка ходу і щільності закриття засувок і клапанів; 2. контроль щільності всіх з'єднань і арматури, усунення витоків газу; 3. мастило частин, що труться; 4. продування імпульсних трубок до приладів, регулятора, клапанів; 5. випробування розділових ущільнень на герметичність повітрям тиском 0, 25 МПа протягом 3 мін, при цьому падіння тиску повинне бути не більше 0, 05 МПа; 6. перевірка настройки запірних і скидних клапанів.

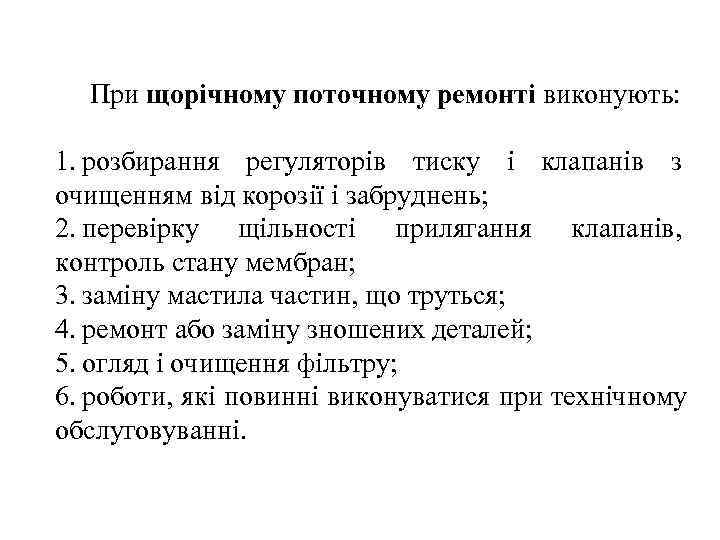

При щорічному поточному ремонті виконують: 1. розбирання регуляторів тиску і клапанів з очищенням від корозії і забруднень; 2. перевірку щільності прилягання клапанів, контроль стану мембран; 3. заміну мастила частин, що труться; 4. ремонт або заміну зношених деталей; 5. огляд і очищення фільтру; 6. роботи, які повинні виконуватися при технічному обслуговуванні.

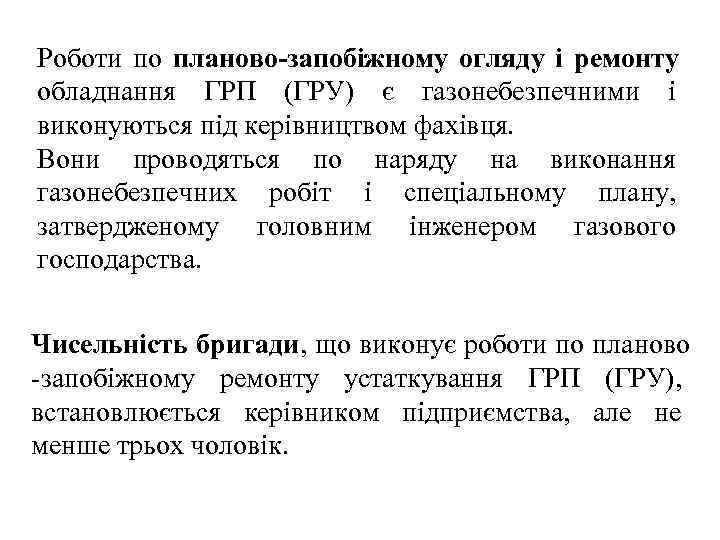

Роботи по планово-запобіжному огляду і ремонту обладнання ГРП (ГРУ) є газонебезпечними і виконуються під керівництвом фахівця. Вони проводяться по наряду на виконання газонебезпечних робіт і спеціальному плану, затвердженому головним інженером газового господарства. Чисельність бригади, що виконує роботи по планово -запобіжному ремонту устаткування ГРП (ГРУ), встановлюється керівником підприємства, але не менше трьох чоловік.
