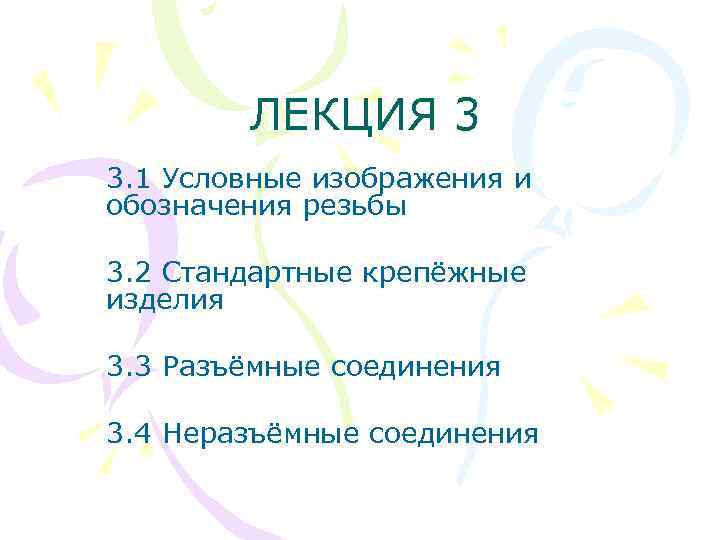

ЛЕКЦИЯ 3 3. 1 Условные изображения и обозначения резьбы 3. 2 Стандартные крепёжные изделия ЛЕКЦИЯ 3 3. 1 Условные изображения и обозначения резьбы 3. 2 Стандартные крепёжные изделия 3. 3 Разъёмные соединения 3. 4 Неразъёмные соединения

3. 1 Условные изображения и обозначения резьбы • Общие сведения о резьбах • Резьба- 3. 1 Условные изображения и обозначения резьбы • Общие сведения о резьбах • Резьба- это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. • Классифицируются резьбы по различны признакам: • По назначению на крепёжные и ходовые. • По форме поверхности на цилиндрическую и коническую. • По расположению поверхности на внутреннею и наружную. • В зависимости от профиля различают резьбу треугольную, трапециевидную, прямоугольную, круглую и специальную.

Типы резьбы • а) метрическая, б) трубная цилиндрическая, г) трапецеидальная • д) прямоугольная Типы резьбы • а) метрическая, б) трубная цилиндрическая, г) трапецеидальная • д) прямоугольная

Конструктивные и технологические элементы резьбы • Выполнение резьбы в отверстии Конструктивные и технологические элементы резьбы • Выполнение резьбы в отверстии

Конструктивные и технологические элементы резьбы Выполнение резьбы на стержне Конструктивные и технологические элементы резьбы Выполнение резьбы на стержне

Условные изображения и обозначения резьбы на стержне и в отверстии а) обозначение метрической резьбы, Условные изображения и обозначения резьбы на стержне и в отверстии а) обозначение метрической резьбы, б) обозначение трапецеидальной и упорной резьбы.

3. 2 Стандартные крепёжные изделия • Болт ГОСТ 7805 -70 3. 2 Стандартные крепёжные изделия • Болт ГОСТ 7805 -70

3. 2 Стандартные крепёжные изделия • Винт ГОСТ 1491 -80 3. 2 Стандартные крепёжные изделия • Винт ГОСТ 1491 -80

3. 2 Стандартные крепёжные изделия • Винт ГОСТ 17473 -80 3. 2 Стандартные крепёжные изделия • Винт ГОСТ 17473 -80

3. 2 Стандартные крепёжные изделия • Шпилька ГОСТ 22036 -76 3. 2 Стандартные крепёжные изделия • Шпилька ГОСТ 22036 -76

3. 2 Стандартные крепёжные изделия • Конструктивные элементы шпильки 3. 2 Стандартные крепёжные изделия • Конструктивные элементы шпильки

3. 2 Стандартные крепёжные изделия • Шайба ГОСТ 11371 -78 3. 2 Стандартные крепёжные изделия • Шайба ГОСТ 11371 -78

3. 2 Стандартные крепёжные изделия • Гайка ГОСТ 5916 -70 3. 2 Стандартные крепёжные изделия • Гайка ГОСТ 5916 -70

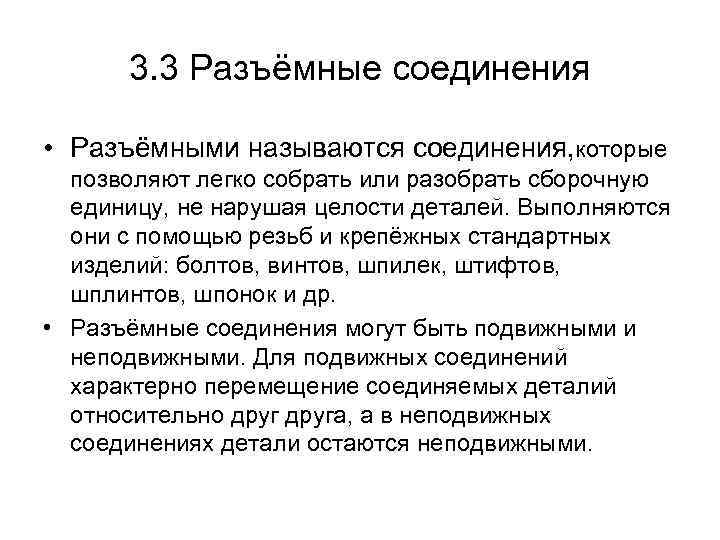

3. 3 Разъёмные соединения • Разъёмными называются соединения, которые позволяют легко собрать или разобрать 3. 3 Разъёмные соединения • Разъёмными называются соединения, которые позволяют легко собрать или разобрать сборочную единицу, не нарушая целости деталей. Выполняются они с помощью резьб и крепёжных стандартных изделий: болтов, винтов, шпилек, штифтов, шплинтов, шпонок и др. • Разъёмные соединения могут быть подвижными и неподвижными. Для подвижных соединений характерно перемещение соединяемых деталий относительно друга, а в неподвижных соединениях детали остаются неподвижными.

3. 3 Разъёмное соединение • Соединение с помощью • болта, гайки и шайбы 3. 3 Разъёмное соединение • Соединение с помощью • болта, гайки и шайбы

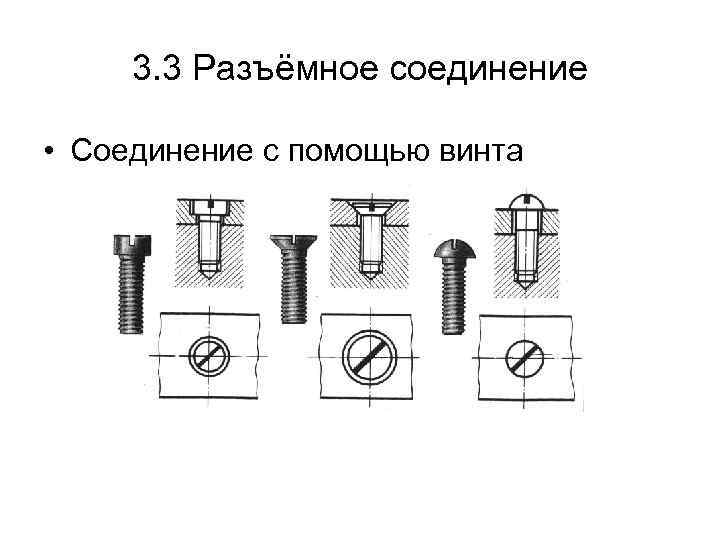

3. 3 Разъёмное соединение • Соединение с помощью винта 3. 3 Разъёмное соединение • Соединение с помощью винта

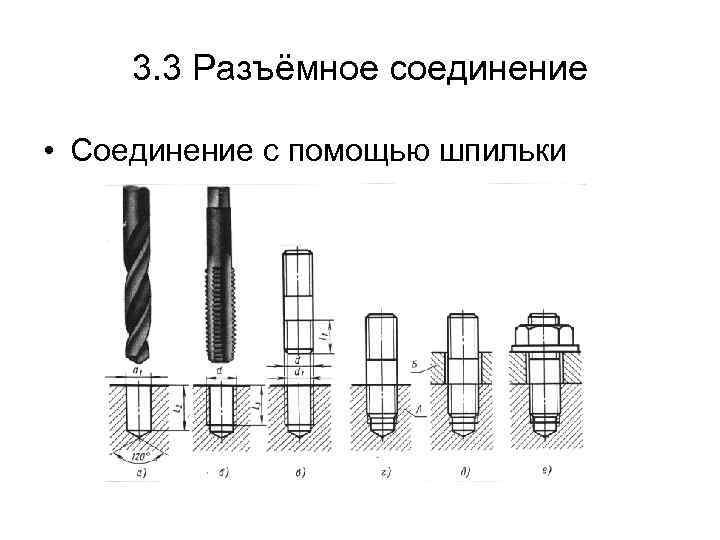

3. 3 Разъёмное соединение • Соединение с помощью шпильки 3. 3 Разъёмное соединение • Соединение с помощью шпильки

3. 3 Разъёмные соединения • Соединения с применением болта, винта, шпильки и гайки 3. 3 Разъёмные соединения • Соединения с применением болта, винта, шпильки и гайки

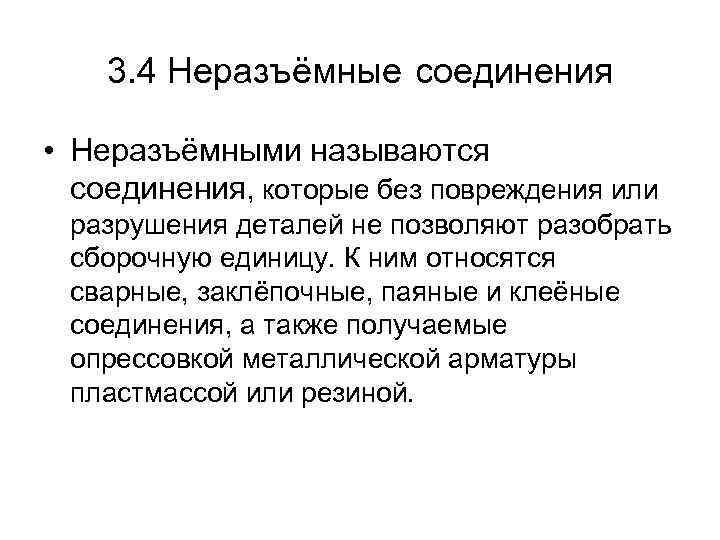

3. 4 Неразъёмные соединения • Неразъёмными называются соединения, которые без повреждения или разрушения деталей 3. 4 Неразъёмные соединения • Неразъёмными называются соединения, которые без повреждения или разрушения деталей не позволяют разобрать сборочную единицу. К ним относятся сварные, заклёпочные, паяные и клеёные соединения, а также получаемые опрессовкой металлической арматуры пластмассой или резиной.

3. 4 Неразъёмные соединения • Соединение с помощью заклёпок 3. 4 Неразъёмные соединения • Соединение с помощью заклёпок

3. 4 Неразъёмное соединение • Соединение пайкой 3. 4 Неразъёмное соединение • Соединение пайкой

3. 4 Неразъёмные соединения • Соединения с помощью клея 3. 4 Неразъёмные соединения • Соединения с помощью клея

Вопросы по темам лекции 3 • 1. Назовите типы резьб. • 2. Как изображается Вопросы по темам лекции 3 • 1. Назовите типы резьб. • 2. Как изображается и обозначается резьба в отверстии и на стержне? • 3. Какие соединения называются разъёмными? • 4. Назовите виды разъёмных соединений. • 5. Какие соединения называются неразъёмными? • 6. Назовите виды неразъёмных соединений. • 7. Какими знаками обозначаются неразъёмные соединения, получаемые пайкой и склеиванием? • 8. Какое изображение крепёжных изделий и их соединений называется упрощённым и какое условным?
