Лекція 3 1 Тема Загальні відомості про газопостачання

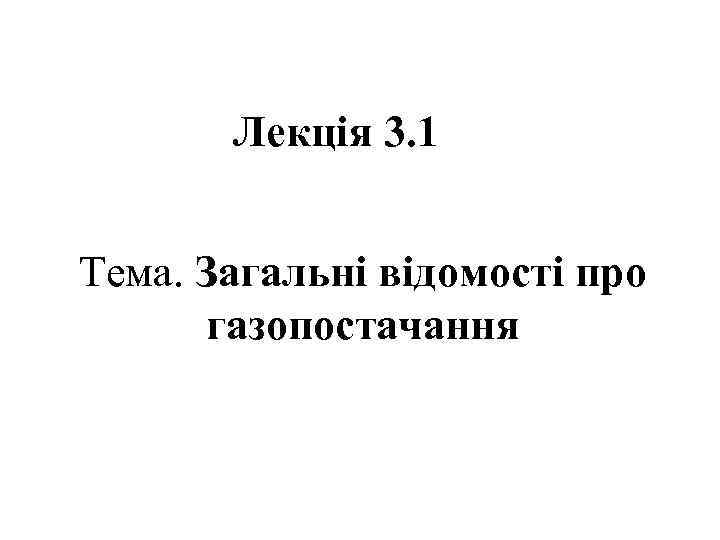

Лекція 3. 1 Тема. Загальні відомості про газопостачання

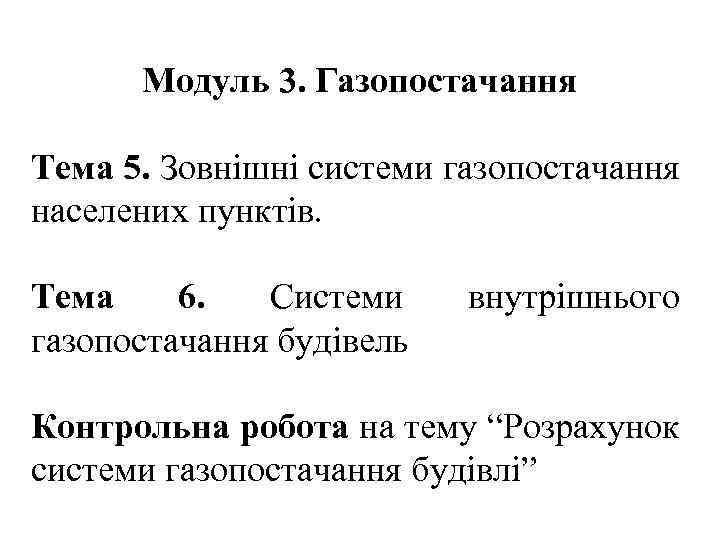

Модуль 3. Газопостачання Тема 5. Зовнішні системи газопостачання населених пунктів. Тема 6. Системи газопостачання будівель внутрішнього Контрольна робота на тему “Розрахунок системи газопостачання будівлі”

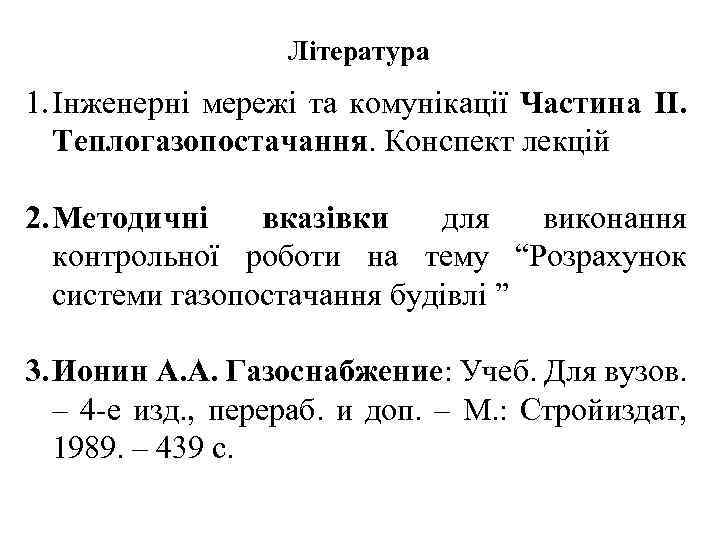

Література 1. Інженерні мережі та комунікації Частина ІІ. Теплогазопостачання. Конспект лекцій 2. Методичні вказівки для виконання контрольної роботи на тему “Розрахунок системи газопостачання будівлі ” 3. Ионин А. А. Газоснабжение: Учеб. Для вузов. – 4 -е изд. , перераб. и доп. – М. : Стройиздат, 1989. – 439 с.

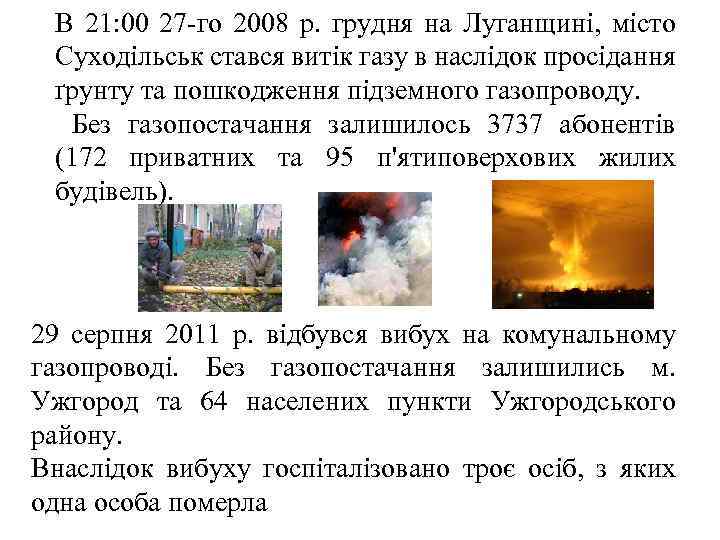

В 21: 00 27 -го 2008 р. грудня на Луганщині, місто Суходільськ стався витік газу в наслідок просідання ґрунту та пошкодження підземного газопроводу. Без газопостачання залишилось 3737 абонентів (172 приватних та 95 п'ятиповерхових жилих будівель). 29 серпня 2011 р. відбувся вибух на комунальному газопроводі. Без газопостачання залишились м. Ужгород та 64 населених пункти Ужгородського району. Внаслідок вибуху госпіталізовано троє осіб, з яких одна особа померла

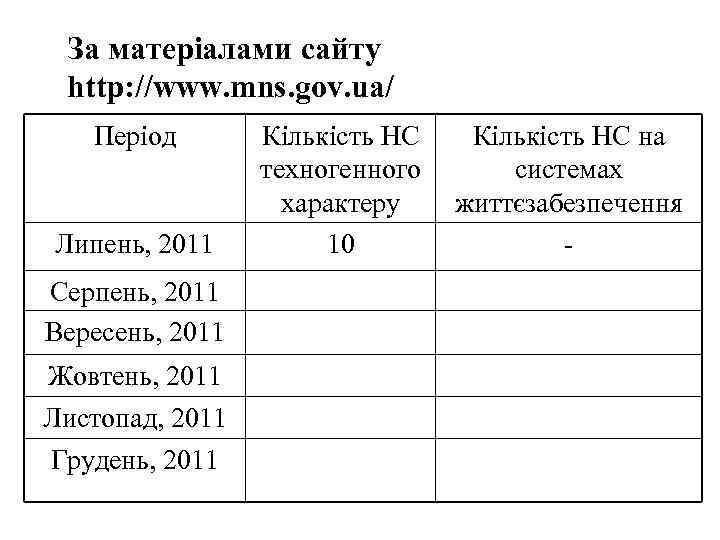

За матеріалами сайту http: //www. mns. gov. ua/ Період Липень, 2011 Серпень, 2011 Вересень, 2011 Жовтень, 2011 Листопад, 2011 Грудень, 2011 Кількість НС техногенного характеру 10 Кількість НС на системах життєзабезпечення -

На Україні в галузі газопостачання діють наступні нормативні документи: 1. ДБН В. 2. 5 -20 -2001. Інженерне обладнання будівель та споруд. Зовнішні мережі та споруди. Газопостачання 2. ДНАОП 0. 00 -1. 20 -98 Правила систем газопостачання України безпеки 3. НАПБ А. 01. 001 -95 «Правила пожежної безпеки в газовій промисловості України» .

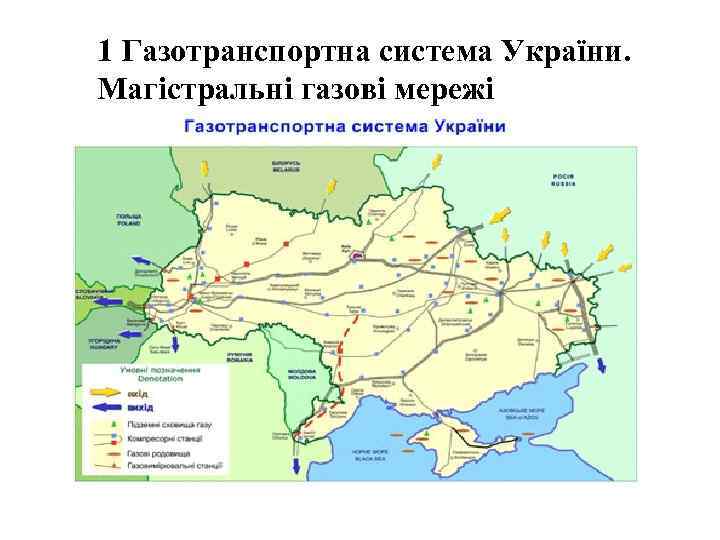

1 Газотранспортна система України. Магістральні газові мережі

Газотранспортна система України включає: - 36 тис. км магістральних газопроводів різного призначення і продуктивності, - 71 компресорну станцію (122 компресорних цехи), понад 1600 газорозподільних станцій, - 12 підземних сховищ газу з найбільшим в Європі після Росії активним обсягом газу – понад 32 млрд м 3, або 21, 3% від загальноєвропейської активної ємності. Газорозподільні мережі щороку транспортують безпосередньо споживачам понад 60 млрд кубометрів газу (80 % споживається в Україні).

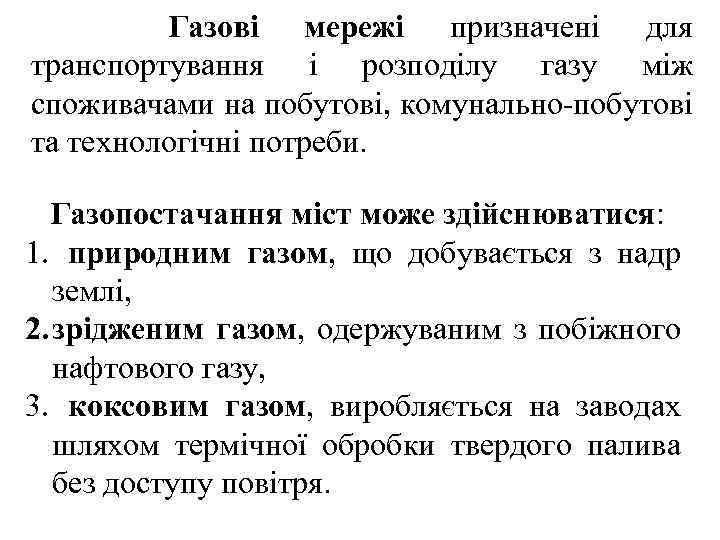

Газові мережі призначені для транспортування і розподілу газу між споживачами на побутові, комунально-побутові та технологічні потреби. Газопостачання міст може здійснюватися: 1. природним газом, що добувається з надр землі, 2. зрідженим газом, одержуваним з побіжного нафтового газу, 3. коксовим газом, виробляється на заводах шляхом термічної обробки твердого палива без доступу повітря.

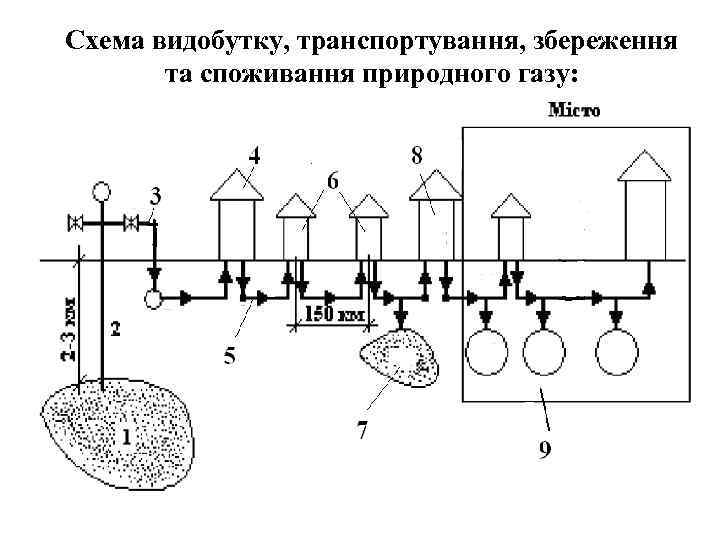

Схема видобутку, транспортування, збереження та споживання природного газу:

1 - газове родовище; 2 - газова свердловина; 3 - збірний колектор; 4 - промислова газорозподільна станція (ПГРС); 5 - магістральний газопровід; 6 – компресорна станція; 7 - підземне сховище газу; 8 - міська газорозподільна станція (ГРС); 9 – споживачі газу

Для зберігання природного газу використовують: (A) соляні пласти, (B) покинуті шахти, (C) водоносні пласти, (D) виснажені нафтові/газові родовища, (E) виробки в щільних гірських породах

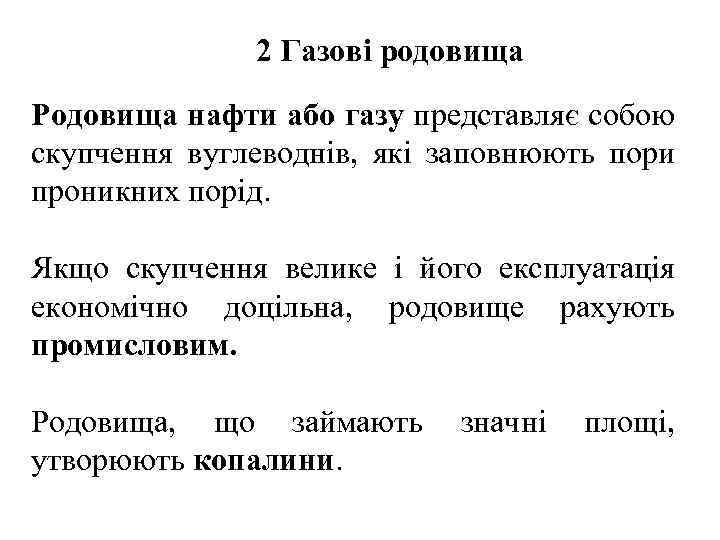

2 Газові родовища Родовища нафти або газу представляє собою скупчення вуглеводнів, які заповнюють пори проникних порід. Якщо скупчення велике і його експлуатація економічно доцільна, родовище рахують промисловим. Родовища, що займають утворюють копалини. значні площі,

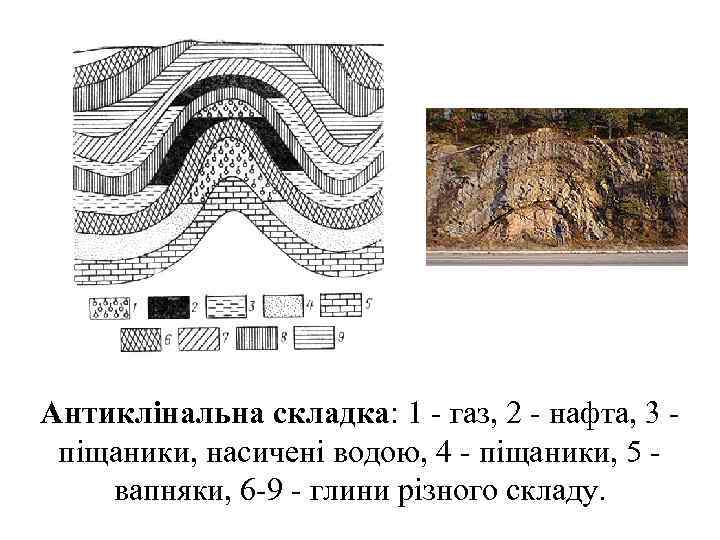

Антиклінальна складка: 1 - газ, 2 - нафта, 3 піщаники, насичені водою, 4 - піщаники, 5 вапняки, 6 -9 - глини різного складу.

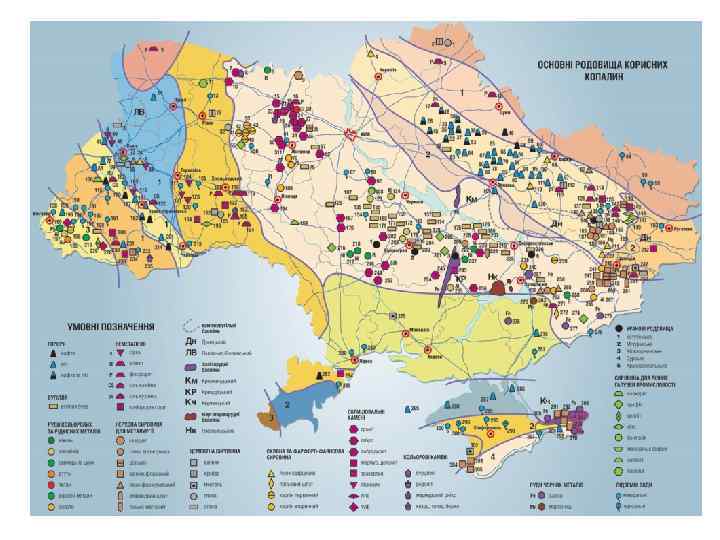

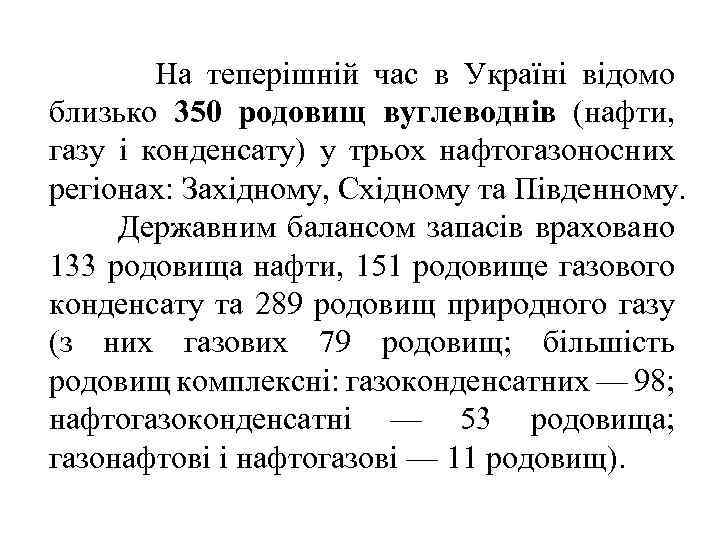

На теперішній час в Україні відомо близько 350 родовищ вуглеводнів (нафти, газу і конденсату) у трьох нафтогазоносних регіонах: Західному, Східному та Південному. Державним балансом запасів враховано 133 родовища нафти, 151 родовище газового конденсату та 289 родовищ природного газу (з них газових 79 родовищ; більшість родовищ комплексні: газоконденсатних — 98; нафтогазоконденсатні — 53 родовища; газонафтові і нафтогазові — 11 родовищ).

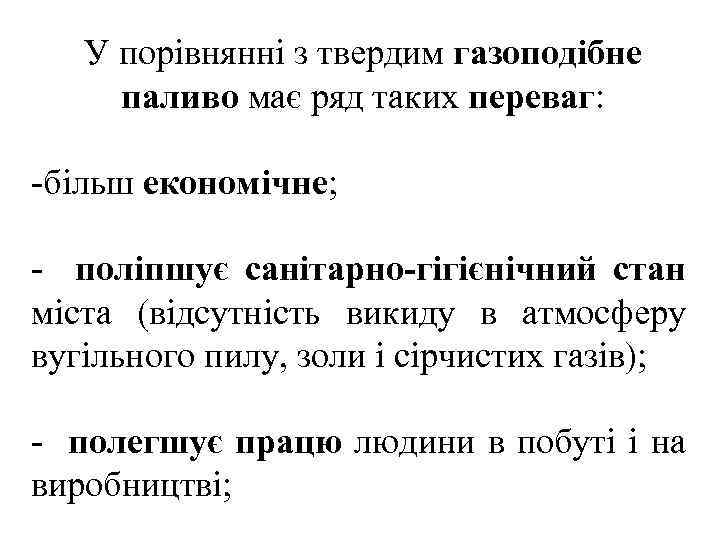

У порівнянні з твердим газоподібне паливо має ряд таких переваг: -більш економічне; - поліпшує санітарно-гігієнічний стан міста (відсутність викиду в атмосферу вугільного пилу, золи і сірчистих газів); - полегшує працю людини в побуті і на виробництві;

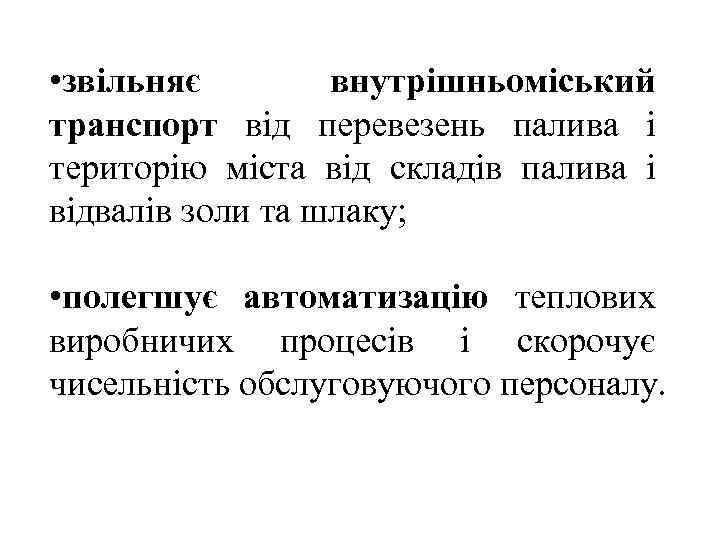

• звільняє внутрішньоміський транспорт від перевезень палива і територію міста від складів палива і відвалів золи та шлаку; • полегшує автоматизацію теплових виробничих процесів і скорочує чисельність обслуговуючого персоналу.

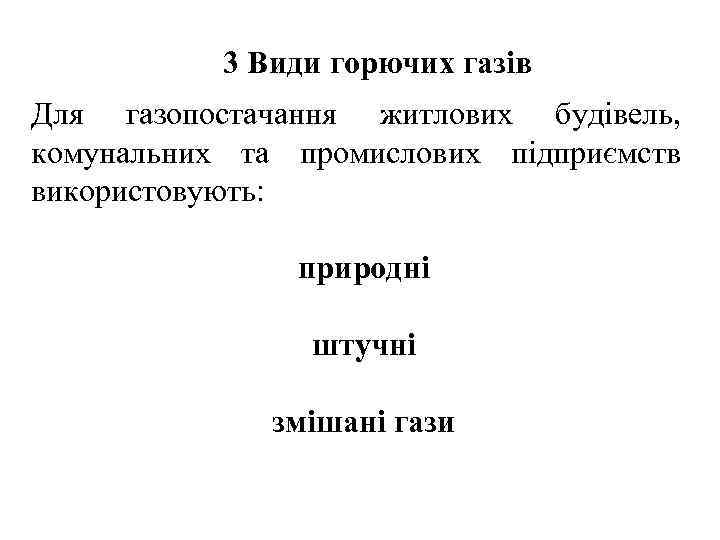

3 Види горючих газів Для газопостачання житлових будівель, комунальних та промислових підприємств використовують: природні штучні змішані гази

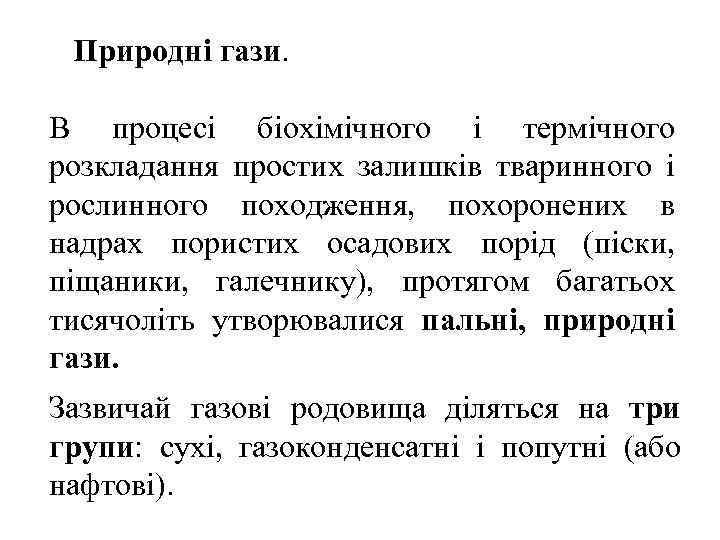

Природні гази. В процесі біохімічного і термічного розкладання простих залишків тваринного і рослинного походження, похоронених в надрах пористих осадових порід (піски, піщаники, галечнику), протягом багатьох тисячоліть утворювалися пальні, природні гази. Зазвичай газові родовища діляться на три групи: сухі, газоконденсатні і попутні (або нафтові).

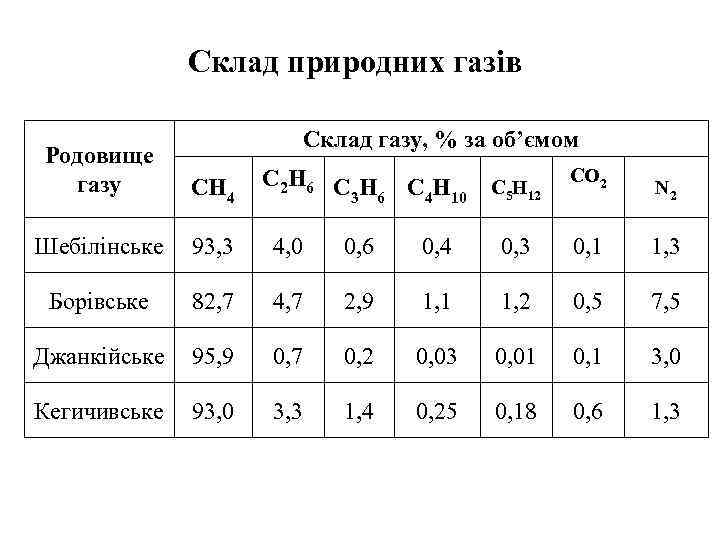

Склад природних газів Склад газу, % за об’ємом Родовище газу CH 4 Шебілінське 93, 3 4, 0 0, 6 0, 4 0, 3 0, 1 1, 3 Борівське 82, 7 4, 7 2, 9 1, 1 1, 2 0, 5 7, 5 Джанкійське 95, 9 0, 7 0, 2 0, 03 0, 01 0, 1 3, 0 Кегичивське 93, 0 3, 3 1, 4 0, 25 0, 18 0, 6 1, 3 C 2 H 6 C H 3 6 4 10 C 5 H 12 CO 2 N 2

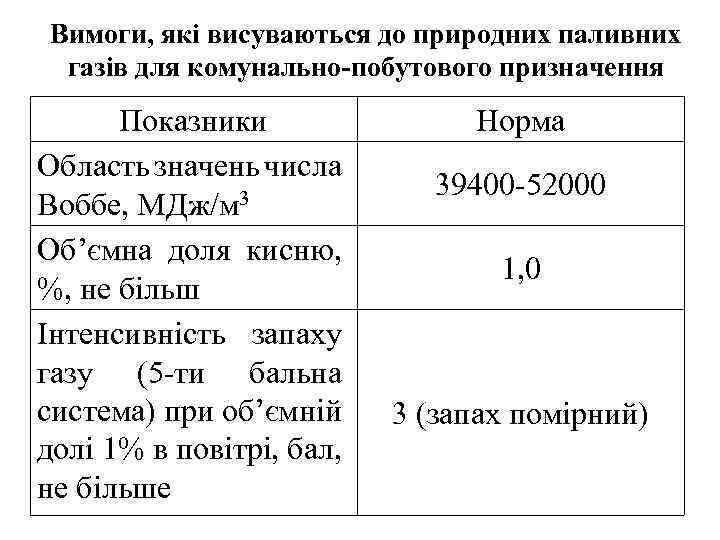

Вимоги, які висуваються до природних паливних газів для комунально-побутового призначення Показники Область значень числа Воббе, МДж/м 3 Об’ємна доля кисню, %, не більш Інтенсивність запаху газу (5 -ти бальна система) при об’ємній долі 1% в повітрі, бал, не більше Норма 39400 -52000 1, 0 3 (запах помірний)

Число Воббе є відношенням теплоти згорання (нижчої або вищої) до кореня квадратного з відносної (по повітрю) щільності газу: МДж/м 3

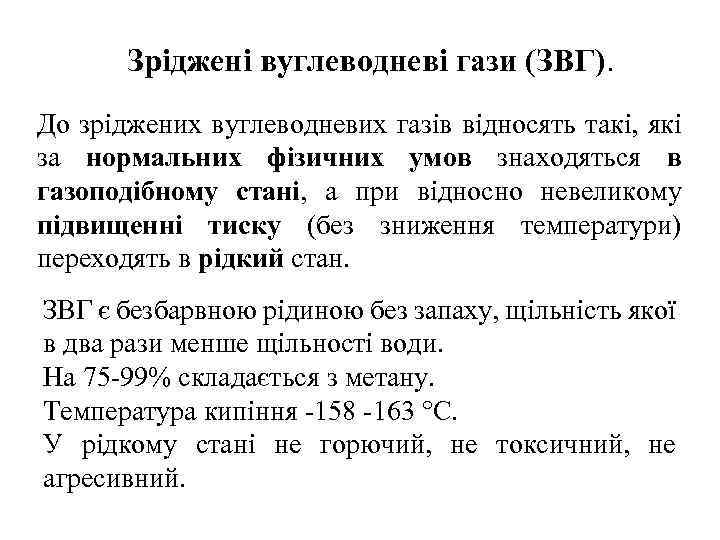

Зріджені вуглеводневі гази (ЗВГ). До зріджених вуглеводневих газів відносять такі, які за нормальних фізичних умов знаходяться в газоподібному стані, а при відносно невеликому підвищенні тиску (без зниження температури) переходять в рідкий стан. ЗВГ є безбарвною рідиною без запаху, щільність якої в два рази менше щільності води. На 75 -99% складається з метану. Температура кипіння -158 -163 °C. У рідкому стані не горючий, не токсичний, не агресивний.

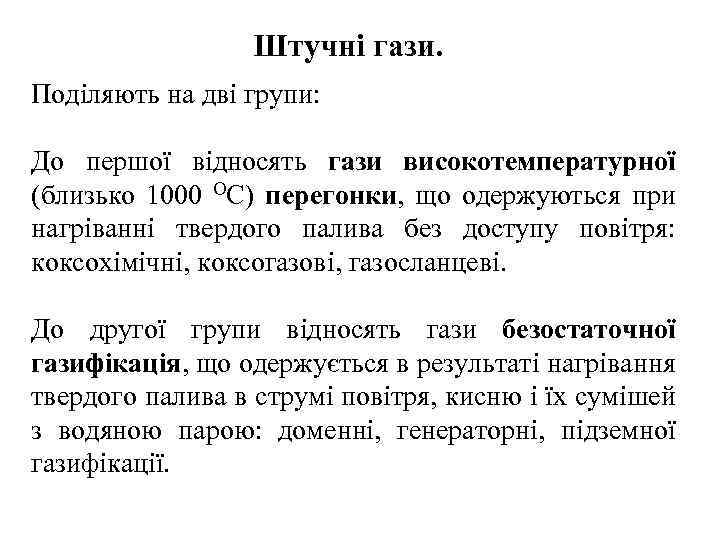

Штучні гази. Поділяють на дві групи: До першої відносять гази високотемпературної (близько 1000 ОС) перегонки, що одержуються при нагріванні твердого палива без доступу повітря: коксохімічні, коксогазові, газосланцеві. До другої групи відносять гази безостаточної газифікація, що одержується в результаті нагрівання твердого палива в струмі повітря, кисню і їх сумішей з водяною парою: доменні, генераторні, підземної газифікації.

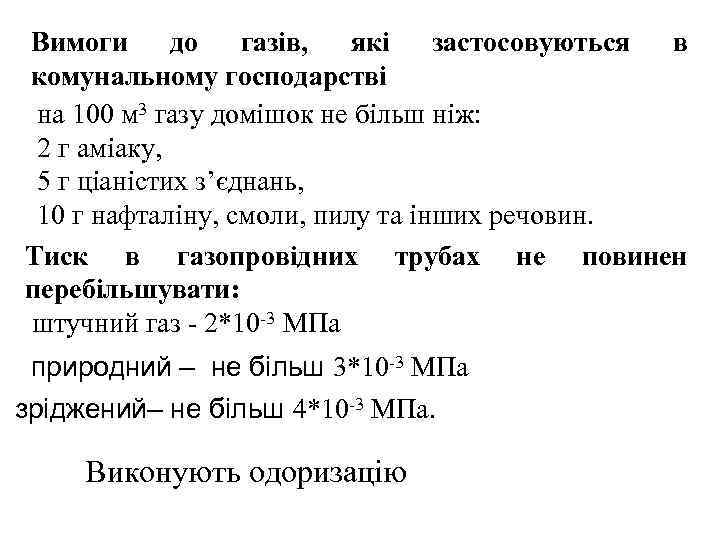

Вимоги до газів, які застосовуються в комунальному господарстві на 100 м 3 газу домішок не більш ніж: 2 г аміаку, 5 г ціаністих з’єднань, 10 г нафталіну, смоли, пилу та інших речовин. Тиск в газопровідних трубах не повинен перебільшувати: штучний газ - 2*10 -3 МПа природний – не більш 3*10 -3 МПа зріджений– не більш 4*10 -3 МПа. Виконують одоризацію

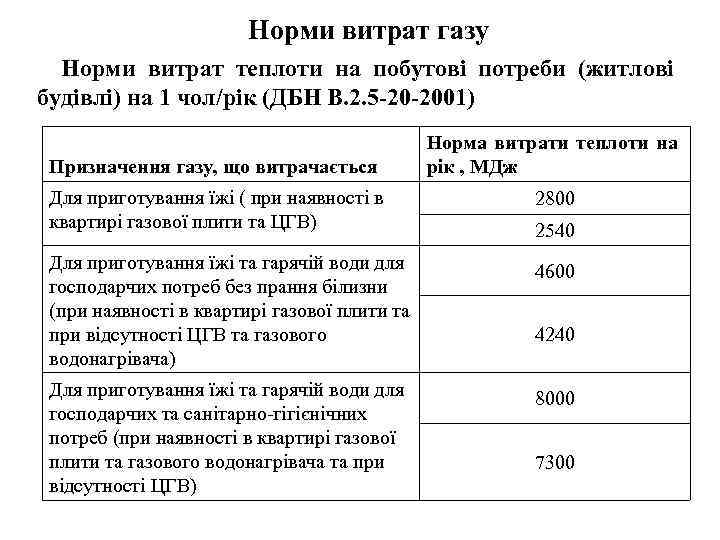

Норми витрат газу Норми витрат теплоти на побутові потреби (житлові будівлі) на 1 чол/рік (ДБН В. 2. 5 -20 -2001) Призначення газу, що витрачається Норма витрати теплоти на рік , МДж Для приготування їжі ( при наявності в квартирі газової плити та ЦГВ) 2800 Для приготування їжі та гарячій води для господарчих потреб без прання білизни (при наявності в квартирі газової плити та при відсутності ЦГВ та газового водонагрівача) 4600 Для приготування їжі та гарячій води для господарчих та санітарно-гігієнічних потреб (при наявності в квартирі газової плити та газового водонагрівача та при відсутності ЦГВ) 8000 2540 4240 7300
