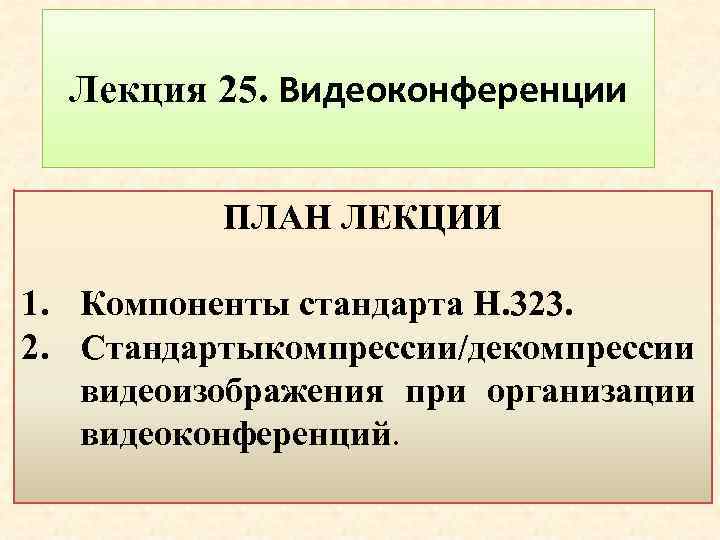

Лекция 25. Видеоконференции ПЛАН ЛЕКЦИИ 1. Компоненты стандарта Н. 323. 2. Стандартыкомпресcии/декомпресcии видеоизображения при Лекция 25. Видеоконференции ПЛАН ЛЕКЦИИ 1. Компоненты стандарта Н. 323. 2. Стандартыкомпресcии/декомпресcии видеоизображения при организации видеоконференций.

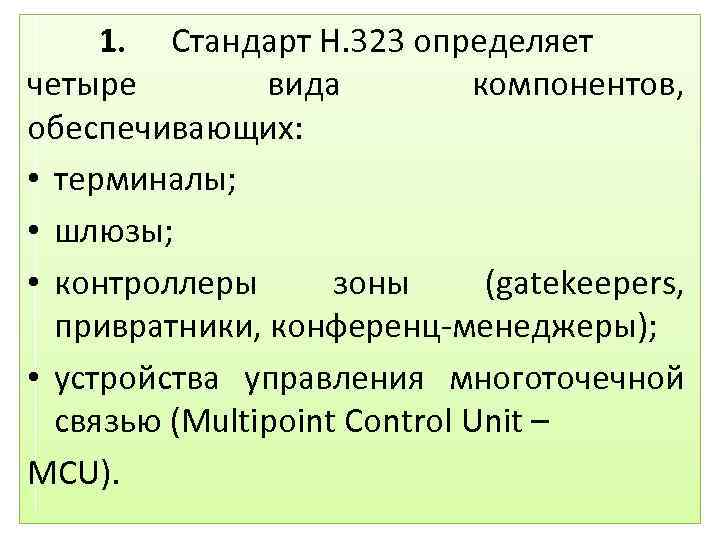

1. Стандарт H. 323 определяет четыре вида компонентов, обеспечивающих: • терминалы; • шлюзы; • 1. Стандарт H. 323 определяет четыре вида компонентов, обеспечивающих: • терминалы; • шлюзы; • контроллеры зоны (gatekeepers, привратники, конференц-менеджеры); • устройства управления многоточечной связью (Multipoint Control Unit – MCU).

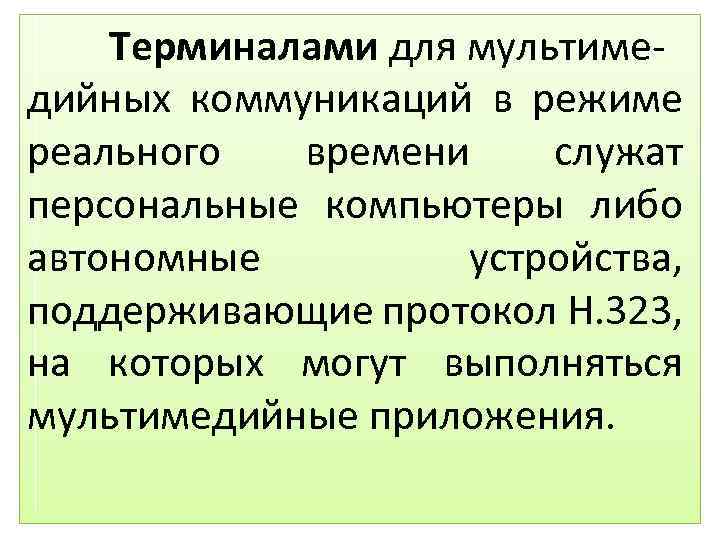

Терминалами для мультимедийных коммуникаций в режиме реального времени служат персональные компьютеры либо автономные устройства, Терминалами для мультимедийных коммуникаций в режиме реального времени служат персональные компьютеры либо автономные устройства, поддерживающие протокол H. 323, на которых могут выполняться мультимедийные приложения.

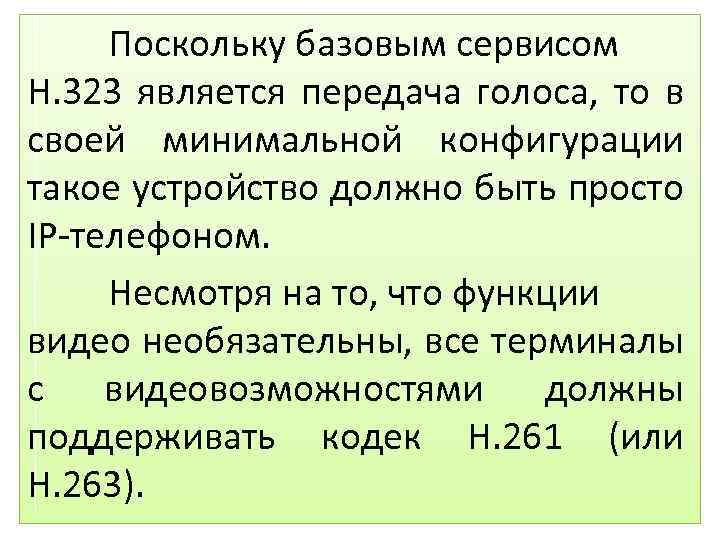

Поскольку базовым сервисом H. 323 является передача голоса, то в своей минимальной конфигурации такое Поскольку базовым сервисом H. 323 является передача голоса, то в своей минимальной конфигурации такое устройство должно быть просто IP-телефоном. Несмотря на то, что функции видео необязательны, все терминалы с видеовозможностями должны поддерживать кодек H. 261 (или H. 263).

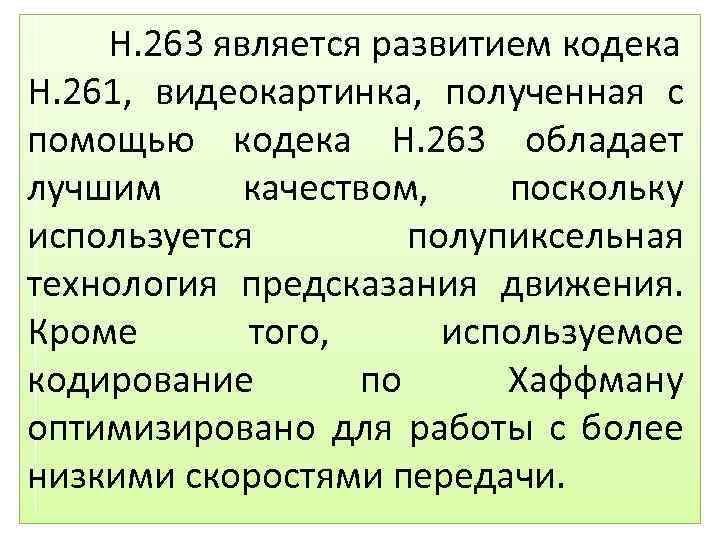

H. 263 является развитием кодека H. 261, видеокартинка, полученная с помощью кодека H. 263 H. 263 является развитием кодека H. 261, видеокартинка, полученная с помощью кодека H. 263 обладает лучшим качеством, поскольку используется полупиксельная технология предсказания движения. Кроме того, используемое кодирование по Хаффману оптимизировано для работы с более низкими скоростями передачи.

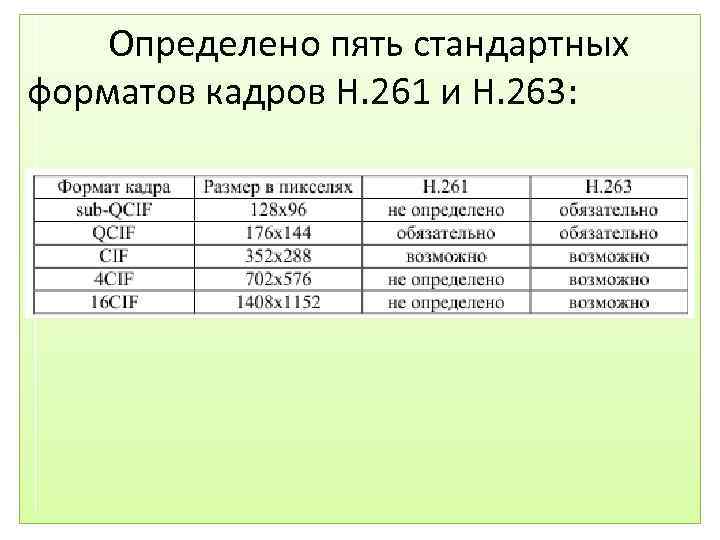

Определено пять стандартных форматов кадров Н. 261 и Н. 263: Определено пять стандартных форматов кадров Н. 261 и Н. 263:

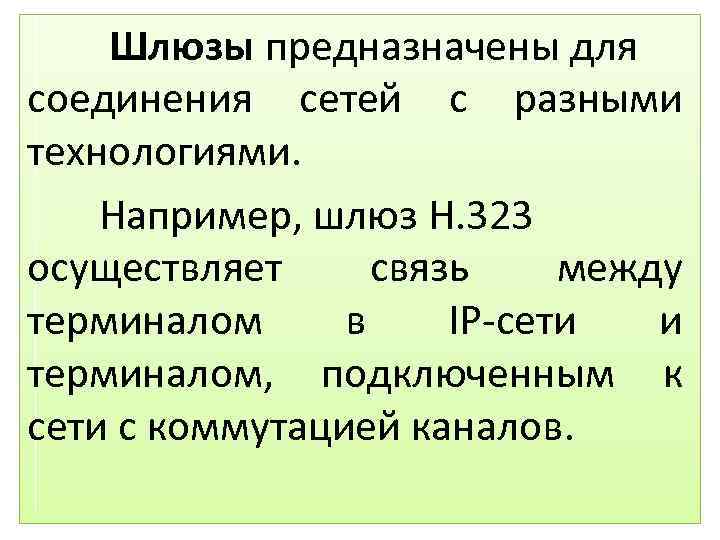

Шлюзы предназначены для соединения сетей с разными технологиями. Например, шлюз H. 323 осуществляет связь Шлюзы предназначены для соединения сетей с разными технологиями. Например, шлюз H. 323 осуществляет связь между терминалом в IP-сети и терминалом, подключенным к сети с коммутацией каналов.

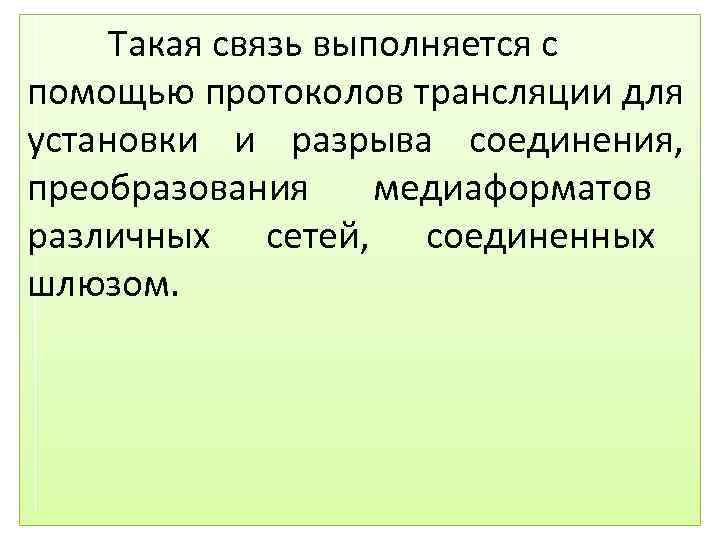

Такая связь выполняется с помощью протоколов трансляции для установки и разрыва соединения, преобразования медиаформатов Такая связь выполняется с помощью протоколов трансляции для установки и разрыва соединения, преобразования медиаформатов различных сетей, соединенных шлюзом.

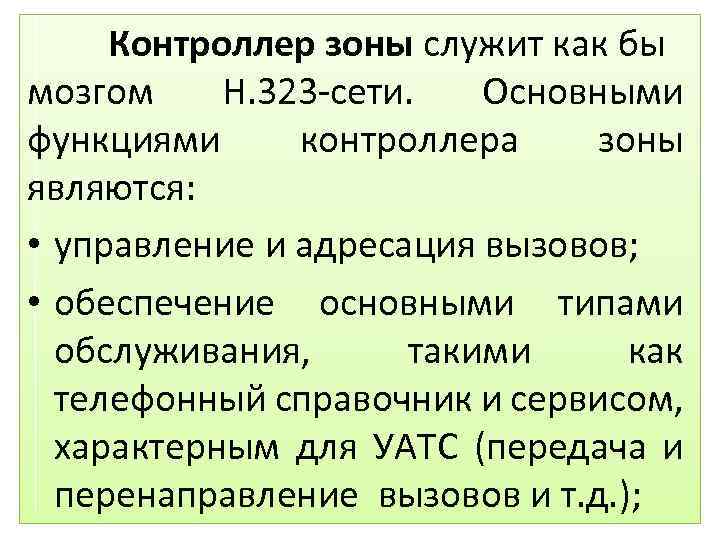

Контроллер зоны служит как бы мозгом H. 323 -сети. Основными функциями контроллера зоны являются: Контроллер зоны служит как бы мозгом H. 323 -сети. Основными функциями контроллера зоны являются: • управление и адресация вызовов; • обеспечение основными типами обслуживания, такими как телефонный справочник и сервисом, характерным для УАТС (передача и перенаправление вызовов и т. д. );

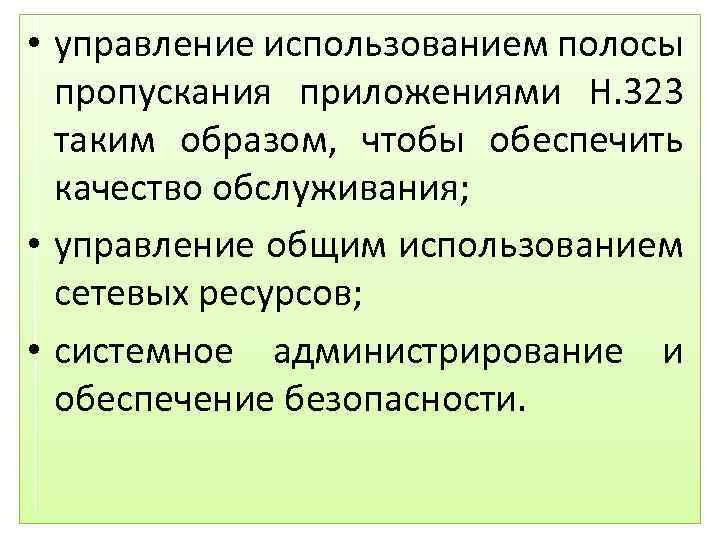

• управление использованием полосы пропускания приложениями H. 323 таким образом, чтобы обеспечить качество • управление использованием полосы пропускания приложениями H. 323 таким образом, чтобы обеспечить качество обслуживания; • управление общим использованием сетевых ресурсов; • системное администрирование и обеспечение безопасности.

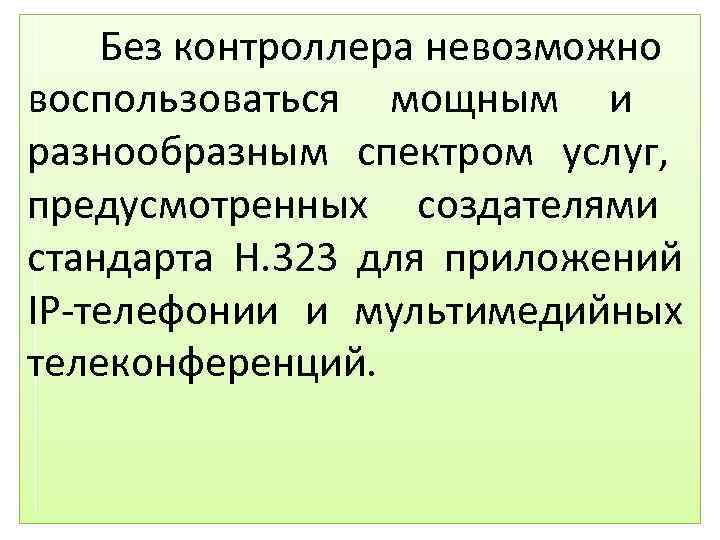

Без контроллера невозможно воспользоваться мощным и разнообразным спектром услуг, предусмотренных создателями стандарта H. 323 Без контроллера невозможно воспользоваться мощным и разнообразным спектром услуг, предусмотренных создателями стандарта H. 323 для приложений IP-телефонии и мультимедийных телеконференций.

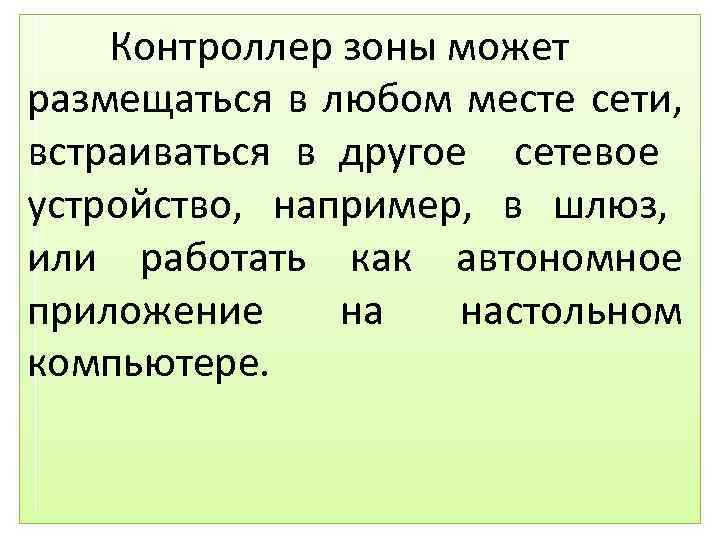

Контроллер зоны может размещаться в любом месте сети, встраиваться в другое сетевое устройство, например, Контроллер зоны может размещаться в любом месте сети, встраиваться в другое сетевое устройство, например, в шлюз, или работать как автономное приложение на настольном компьютере.

Рисунок 1 – Типичная схема коммуникаций при видеоконференции Рисунок 1 – Типичная схема коммуникаций при видеоконференции

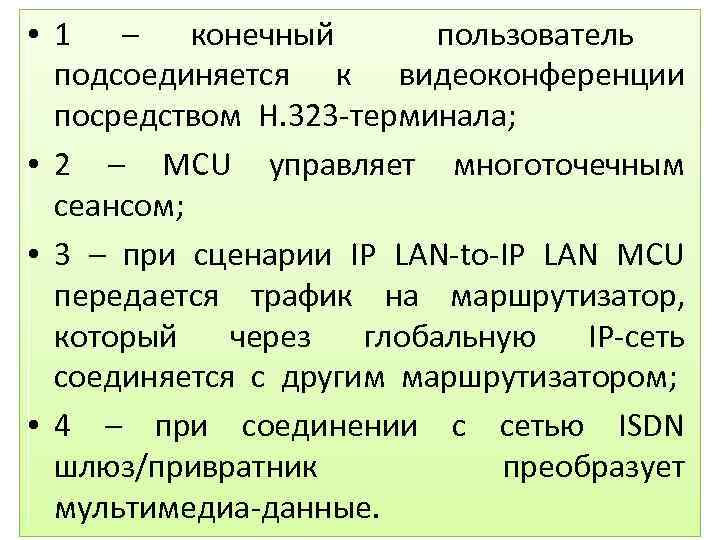

• 1 – конечный пользователь подсоединяется к видеоконференции посредством Н. 323 -терминала; • • 1 – конечный пользователь подсоединяется к видеоконференции посредством Н. 323 -терминала; • 2 – MCU управляет многоточечным сеансом; • 3 – при сценарии IP LAN-to-IP LAN MCU передается трафик на маршрутизатор, который через глобальную IP-сеть соединяется с другим маршрутизатором; • 4 – при соединении с сетью ISDN шлюз/привратник преобразует мультимедиа-данные.

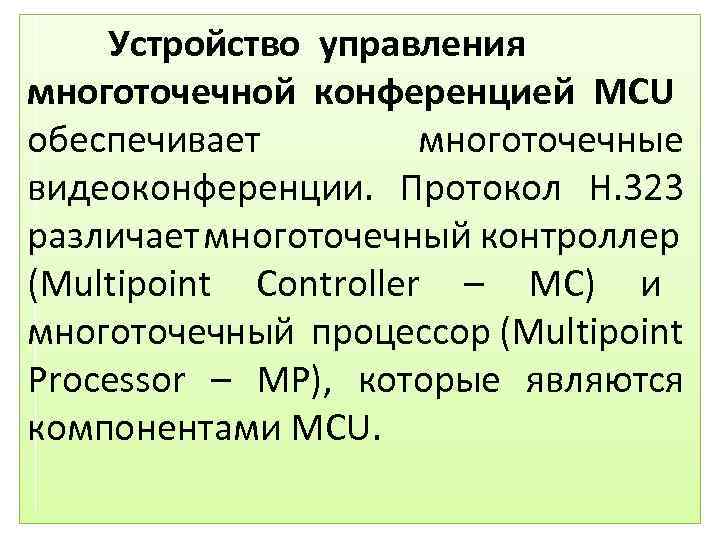

Устройство управления многоточечной конференцией MCU обеспечивает многоточечные видеоконференции. Протокол H. 323 различает многоточечный контроллер Устройство управления многоточечной конференцией MCU обеспечивает многоточечные видеоконференции. Протокол H. 323 различает многоточечный контроллер (Multipoint Controller – MC) и многоточечный процессор (Multipoint Processor – MP), которые являются компонентами MCU.

Многоточечный контроллер управляет настройкой сеанса, выполняя такие функции, как согласование взаимодействия всех терминалов, открытие Многоточечный контроллер управляет настройкой сеанса, выполняя такие функции, как согласование взаимодействия всех терминалов, открытие и закрытие каналов для голосовых и видеопотоков, а также данных. Многоточечный процессор занимается централизованной обработкой мультимедийного трафика.

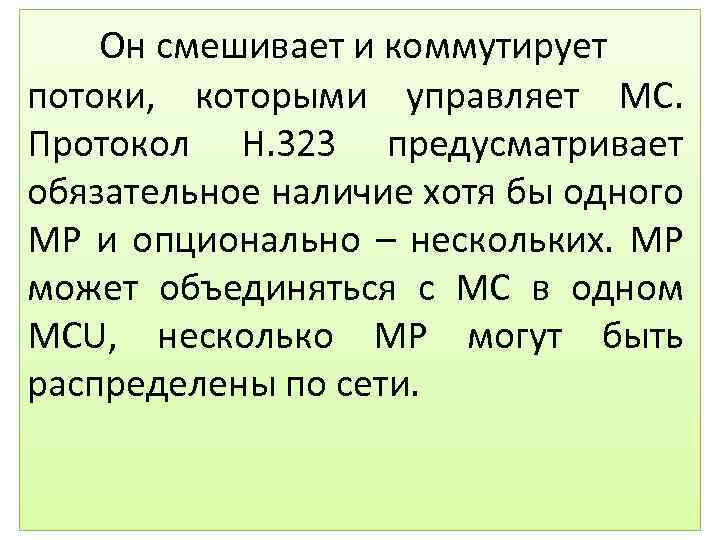

Он смешивает и коммутирует потоки, которыми управляет MC. Протокол H. 323 предусматривает обязательное наличие Он смешивает и коммутирует потоки, которыми управляет MC. Протокол H. 323 предусматривает обязательное наличие хотя бы одного MP и опционально – нескольких. MP может объединяться с MC в одном MCU, несколько MP могут быть распределены по сети.

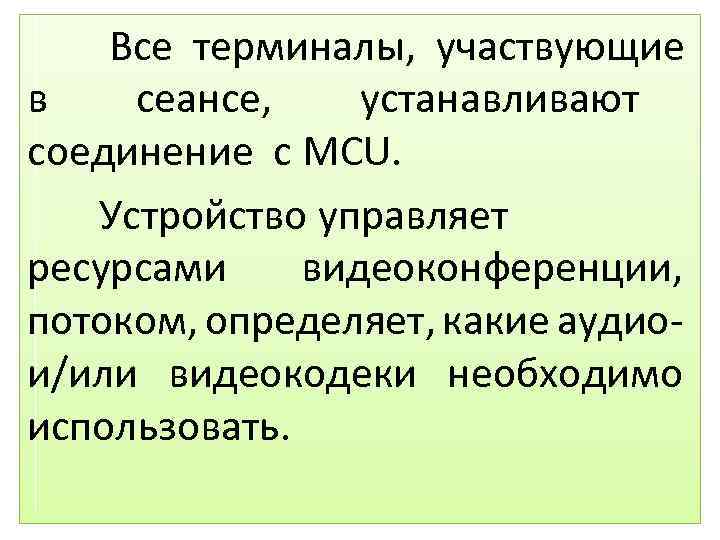

Все терминалы, участвующие в сеансе, устанавливают соединение с MCU. Устройство управляет ресурсами видеоконференции, потоком, Все терминалы, участвующие в сеансе, устанавливают соединение с MCU. Устройство управляет ресурсами видеоконференции, потоком, определяет, какие аудиои/или видеокодеки необходимо использовать.

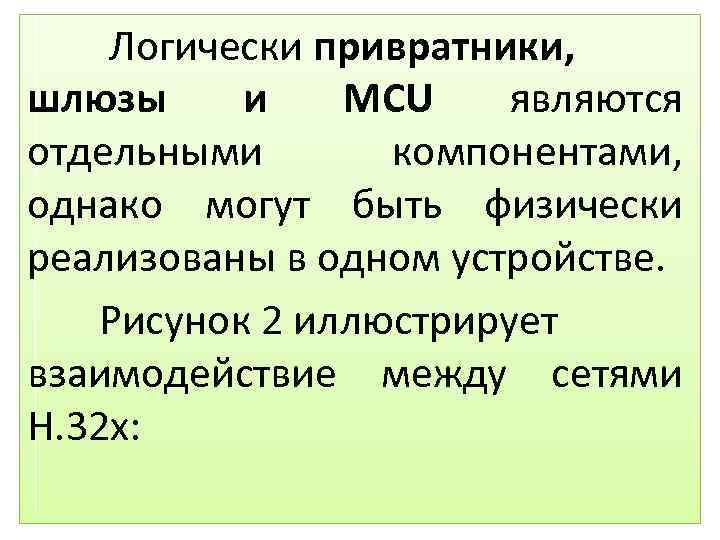

Логически привратники, шлюзы и MCU являются отдельными компонентами, однако могут быть физически реализованы в Логически привратники, шлюзы и MCU являются отдельными компонентами, однако могут быть физически реализованы в одном устройстве. Рисунок 2 иллюстрирует взаимодействие между сетями H. 32 x:

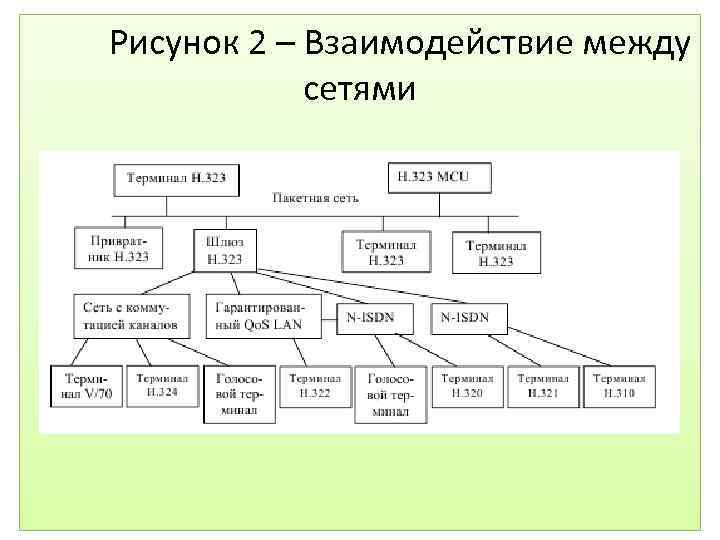

Рисунок 2 – Взаимодействие между сетями Рисунок 2 – Взаимодействие между сетями

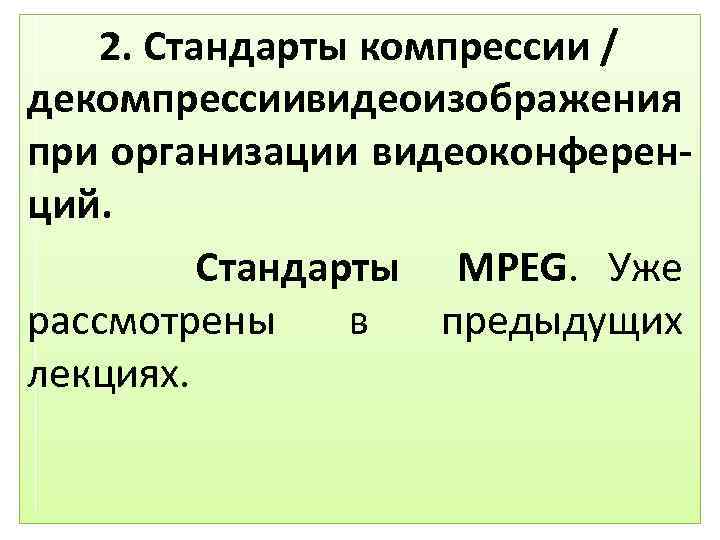

2. Стандарты компресcии / декомпресcиивидеоизображения при организации видеоконференций. Стандарты MPEG. Уже рассмотрены в предыдущих 2. Стандарты компресcии / декомпресcиивидеоизображения при организации видеоконференций. Стандарты MPEG. Уже рассмотрены в предыдущих лекциях.

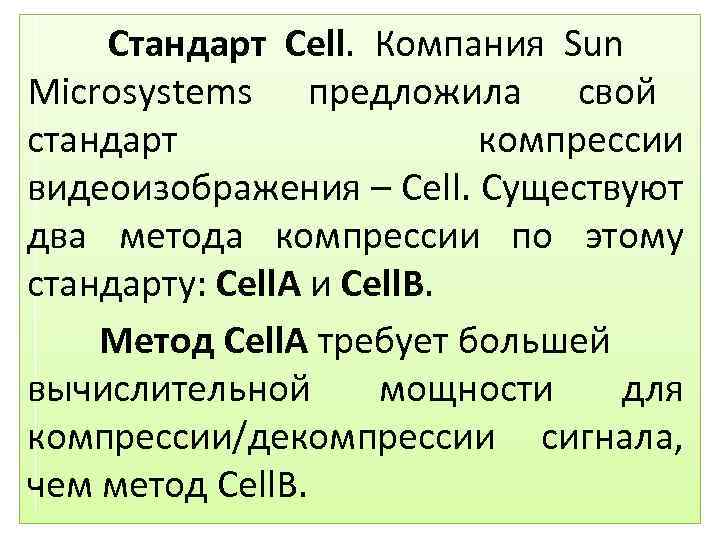

Стандарт Cell. Компания Sun Microsystems предложила свой стандарт компрессии видеоизображения – Cell. Существуют два Стандарт Cell. Компания Sun Microsystems предложила свой стандарт компрессии видеоизображения – Cell. Существуют два метода компресcии по этому стандарту: Cell. A и Cell. B. Метод Cell. A требует большей вычислительной мощности для компреcсии/декомпрессии сигнала, чем метод Cell. B.

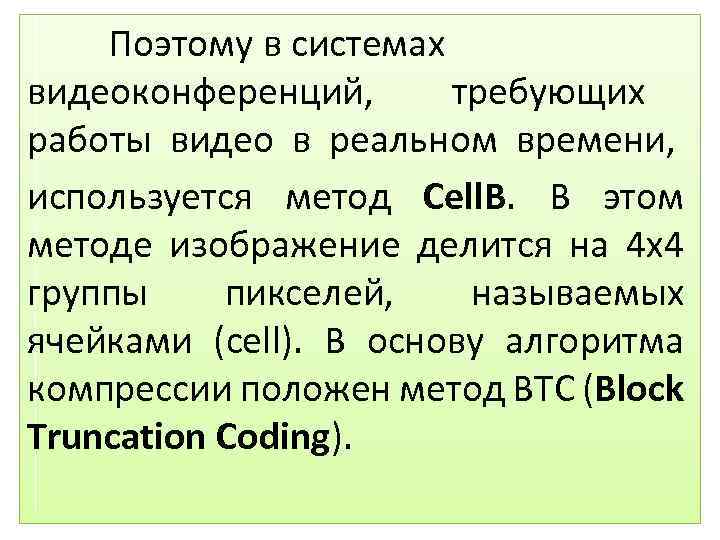

Поэтому в системах видеоконференций, требующих работы видео в реальном времени, используется метод Cell. B. Поэтому в системах видеоконференций, требующих работы видео в реальном времени, используется метод Cell. B. В этом методе изображение делится на 4 х4 группы пикселей, называемых ячейками (cell). В основу алгоритма компрессии положен метод BTC (Block Truncation Coding).

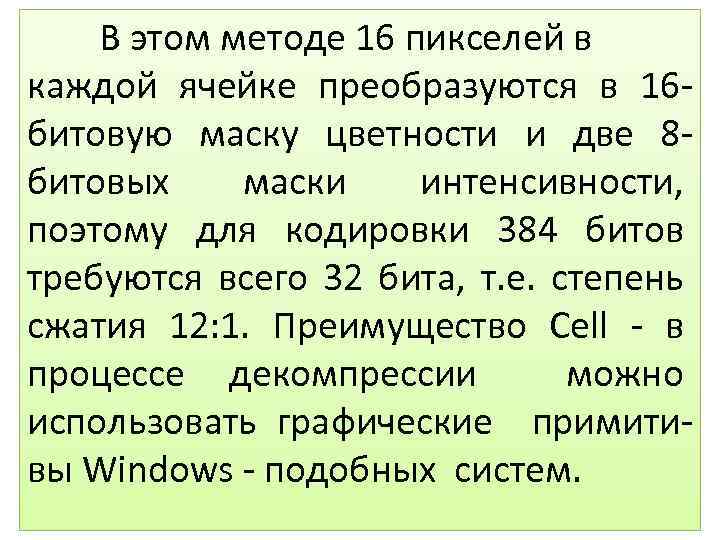

В этом методе 16 пикселей в каждой ячейке преобразуются в 16 битовую маску цветности В этом методе 16 пикселей в каждой ячейке преобразуются в 16 битовую маску цветности и две 8 битовых маски интенсивности, поэтому для кодировки 384 битов требуются всего 32 бита, т. е. степень сжатия 12: 1. Преимущество Cell - в процессе декомпрессии можно использовать графические примитивы Windows - подобных систем.

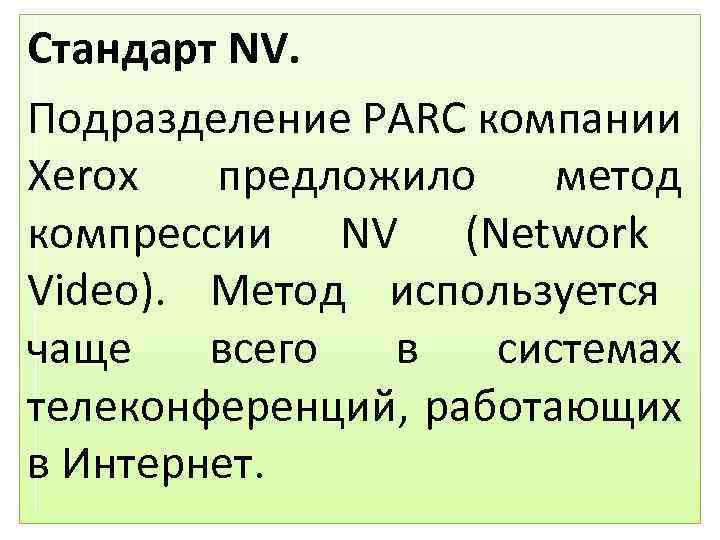

Стандарт NV. Подразделение PARC компании Xerox предложило метод компрессии NV (Network Video). Метод используется Стандарт NV. Подразделение PARC компании Xerox предложило метод компрессии NV (Network Video). Метод используется чаще всего в системах телеконференций, работающих в Интернет.

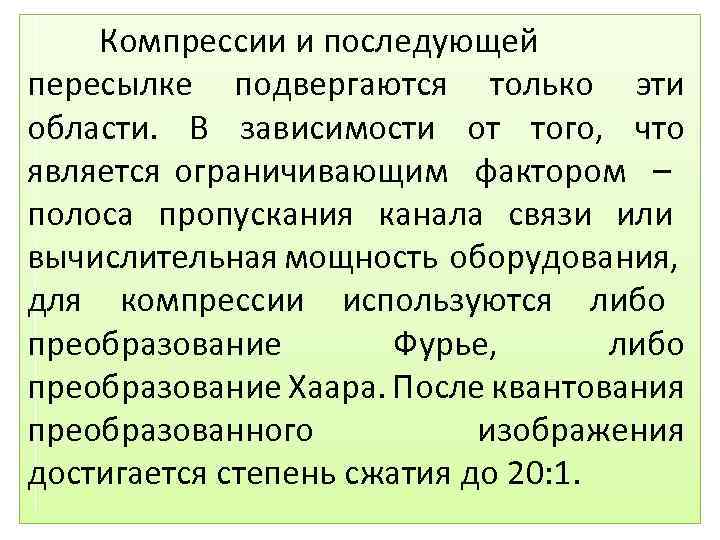

Компрессии и последующей пересылке подвергаются только эти области. В зависимости от того, что является Компрессии и последующей пересылке подвергаются только эти области. В зависимости от того, что является ограничивающим фактором – полоса пропускания канала связи или вычислительная мощность оборудования, для компрессии используются либо преобразование Фурье, либо преобразование Хаара. После квантования преобразованного изображения достигается степень сжатия до 20: 1.

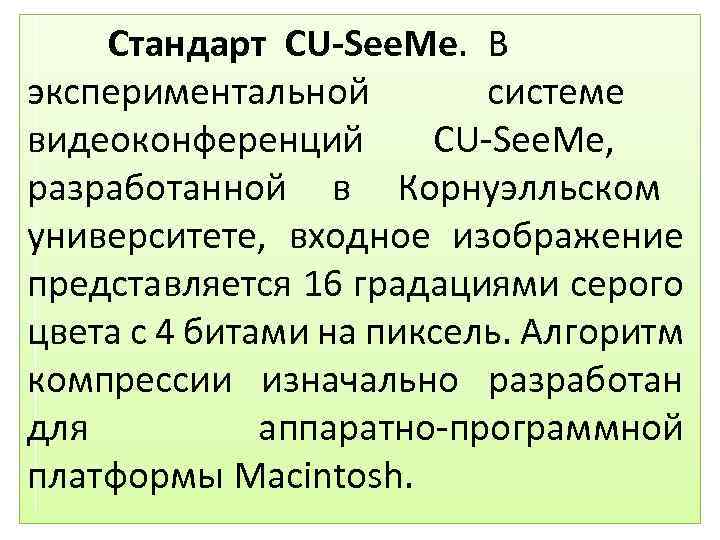

Стандарт CU-See. Me. В экспериментальной системе видеоконференций CU-See. Me, разработанной в Корнуэлльском университете, входное Стандарт CU-See. Me. В экспериментальной системе видеоконференций CU-See. Me, разработанной в Корнуэлльском университете, входное изображение представляется 16 градациями серого цвета с 4 битами на пиксель. Алгоритм компрессии изначально разработан для аппаратно-программной платформы Macintosh.

Стандарт Indeo. Стандарт разработан фирмой Intel. В основе метода лежит расчет изображения текущего кадра Стандарт Indeo. Стандарт разработан фирмой Intel. В основе метода лежит расчет изображения текущего кадра по данным предыдущего. Передача кадра происходит только в том случае, если расчетные значения значимо отличаются от реальных.

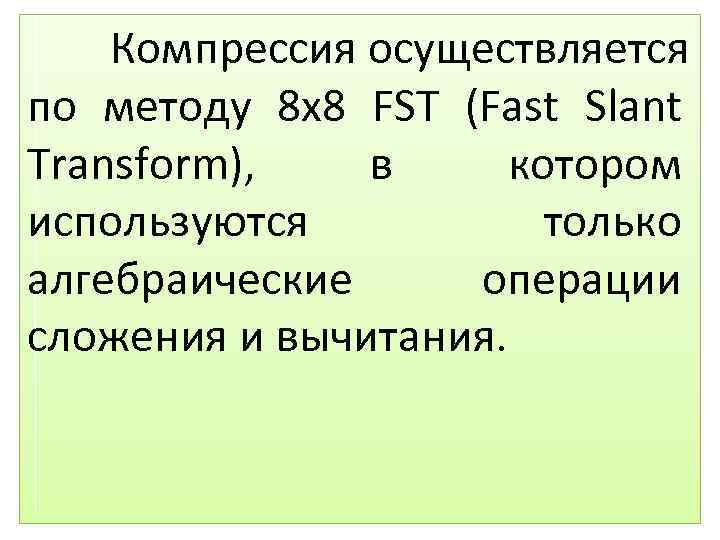

Компрессия осуществляется по методу 8 х8 FST (Fast Slant Transform), в котором используются только Компрессия осуществляется по методу 8 х8 FST (Fast Slant Transform), в котором используются только алгебраические операции сложения и вычитания.
