ЛЕКЦИЯ 21 СВЕРЛИЛЬНЫЕ И СВЕРЛИЛЬНО-ФРЕЗЕРНЫЕ СТАНКИ НАЗНАЧЕНИЕ

ЛЕКЦИЯ № 21 СВЕРЛИЛЬНЫЕ И СВЕРЛИЛЬНО-ФРЕЗЕРНЫЕ СТАНКИ: НАЗНАЧЕНИЕ, КЛАССИФИКАЦИЯ.

Станки сверлильной группы выполняют сверлильные, а также комбинированные со сверлением сверлильнодолбежные или сверлильно-фрезерные операции.

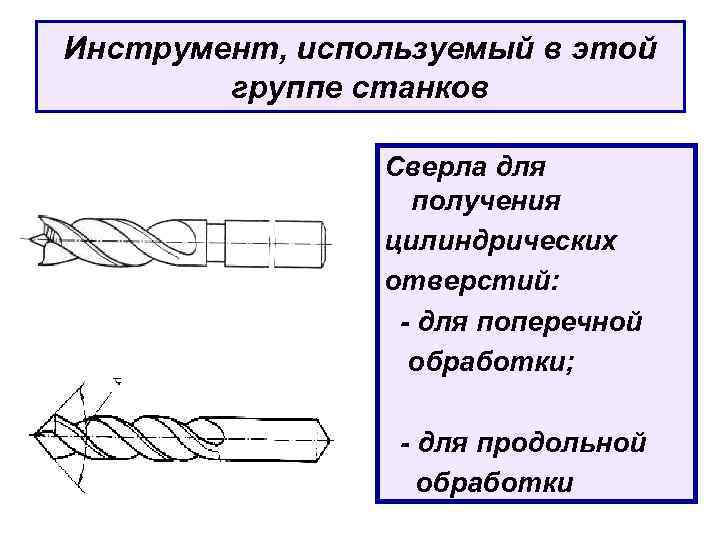

Инструмент, используемый в этой группе станков Сверла для получения цилиндрических отверстий: - для поперечной обработки; - для продольной обработки

Чашечное сверло с круговым подрезателем предназначено для сверления неглубоких отверстий и высверливания сучков, которые затем заделываются деревянными пробками.

Ложечное сверло характеризуется наличием одной режущей кромки и продольного желоба для отвода стружки. Сверла предназначены для сверления глубоких отверстий в торце детали вдоль волокон древесины.

Сверло для кольцевого сверления – Используется для выполнения сквозных отверстий или полуокружностей краев детали, а также выпиливания пробок. Диаметр сверла от 20 до 60 мм. Получающиеся при выпиливании пробки используются для заделки сучков.

Зенкеры – используются для рассверливания отверстий и образования фасонных углублений в деталях. Широкое распространение получил сборный инструмент из сверла и зенкера, с помощью которого высверливаются отверстия и углубление под головку винта с одной операции. Различают зенкеры цилиндрические и конические

Станки делятся на подгруппы: - сверлильные; - сверлильно-долбежные; - сверлильно-фрезерные. В пределах каждой подгруппы подразделяются на одно- и многошпиндельные; вертикального и горизонтального расположения шпинделя.

• Сверлильные станки одношпиндельные предназначены для высверливания сквозных и несквозных отверстий диаметром до 50 мм. Глубина отверстий 15 -60 мм.

По направлению расположения инструмента различают станки вертикальные и горизонтальные.

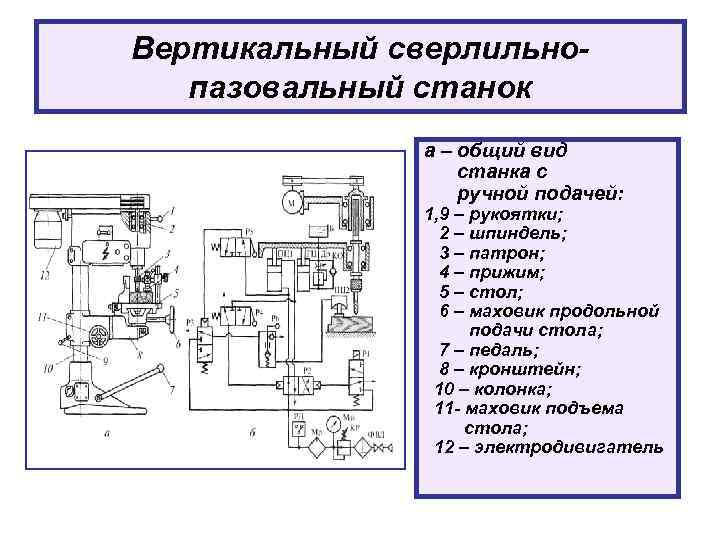

Вертикальный сверлильнопазовальный станок а – общий вид станка с ручной подачей: 1, 9 – рукоятки; 2 – шпиндель; 3 – патрон; 4 – прижим; 5 – стол; 6 – маховик продольной подачи стола; 7 – педаль; 8 – кронштейн; 10 – колонка; 11 - маховик подъема стола; 12 – электродивигатель

Сверлильные многошпиндельные станки могут быть с групповым (подача на все сверла происходит одновременно) или индивидуальным управлением (используют при выборочном сверлении отверстий разного диаметра).

Многошпиндельные станки делятся на 2 группы: - универсальные (для высверливания отверстий различного диаметра и расположения); - присадочные (для выборки отверстий под круглые шипы – шканты для угловых соединений щитов коробчатых конструкций).

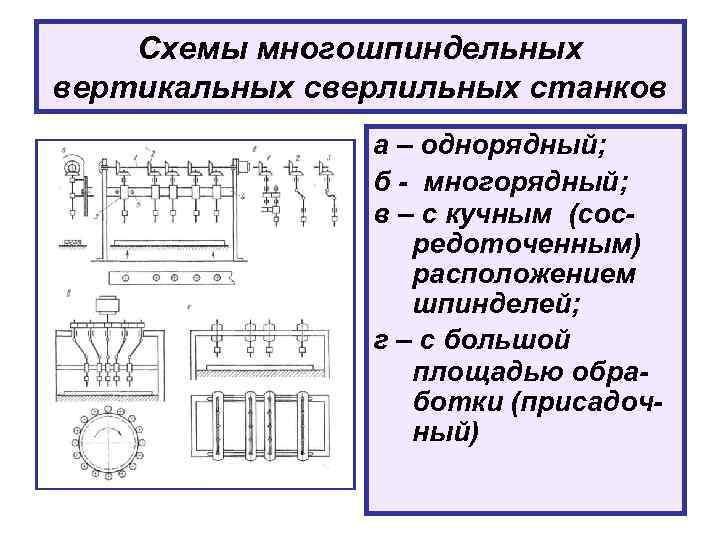

Схемы многошпиндельных вертикальных сверлильных станков а – однорядный; б - многорядный; в – с кучным (сосредоточенным) расположением шпинделей; г – с большой площадью обработки (присадочный)

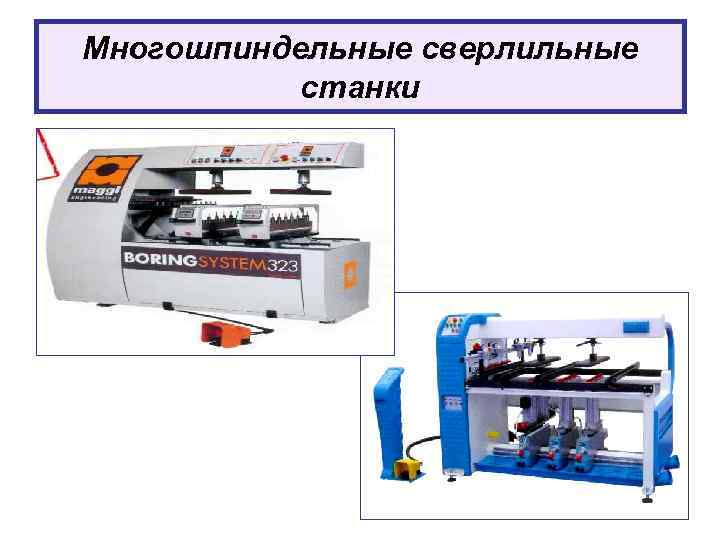

Многошпиндельные сверлильные станки

Сверлильно-фрезерные (пазовальные) станки предназначены для выборки пазов и гнезд посредством комбинации сверления и пазового фрезерования.

ВИДЫ РАБОТ, ВЫПОЛНЯЕМЫХ НА СВЕРЛИЛЬНОМ ОБОРУДОВАНИИ а, б, в – сверление сквозных и несквозных отверстий; г - выборка пазов; д – присадка отверстий.

Схема работы сверлильно-пазовальных станков: а) с раздельным сверлением и фрезерованием; б) с одновременным сверлением и фрезерованием

Горизонтальные сверлильнопазовальные станки выпускают с односторонним и двусторонним шпинделем. Для обработки деталей с пазами, расположенными под углом к пласти, стол может быть выполнен наклоняемым.

В станках с двусторонним шпинделем, на концах которого закреплены режущие инструменты, имеется два рабочих стола. Такое исполнение позволяет совместить операцию крепления заготовки и выгрузки готовой детали на одном столе с рабочим ходом второго стола.

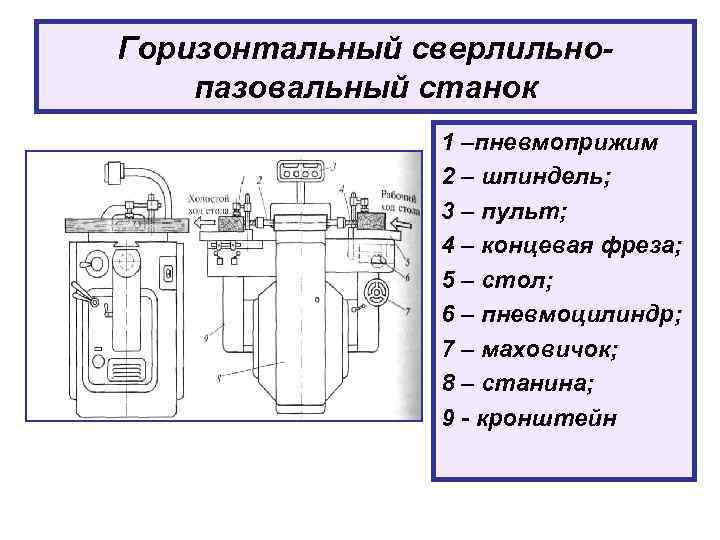

Горизонтальный сверлильнопазовальный станок 1 –пневмоприжим 2 – шпиндель; 3 – пульт; 4 – концевая фреза; 5 – стол; 6 – пневмоцилиндр; 7 – маховичок; 8 – станина; 9 - кронштейн

На сверлильно-пазовальных станках используют одно- и двухрезцовые концевые фрезы (при большой ширине гнезда – трехрезцовые). Диаметр фрезы должен соответствовать ширине гнезда.

Для установки фрез на шпиндель используют цанговый патрон с набором сменных цанг, обеспечивающих зажим инструмента с диаметром хвостовика 8, 10, 12 мм.

Крепление концевой фрезы на шпинделе 1 – шпиндель; 2 - втулка; 3 – цанга; 4 – гайка; 5 - фреза

Многошпиндельные горизонтальновертикальные станки Используются в крупносерийном производстве и предназначены для одновременного сверления нескольких отверстий в щитовых деталях

Основными частями станков являются сверлильные агрегаты, оснащенные шпиндельными насадками и опорный стол с элементами для правильного базирования обрабатываемой детали ( шпиндельная насадка включает 3, 5, 13, 21 и более шпинделей, привод которых работает от одного электродвигателя с частотой вращения вала 2800 об/мин)

В зависимости от конструкции сверлильные агрегаты монтируются на станине с горизонтальным и вертикальным положением шпинделей для сверления отверстий в верхней и нижней пласти или кромке детали.

В некоторых конструкциях станков шпиндели и стол выполняют наклоняемыми для сверления отверстий под углом к пласти детали. Высокопроизводительные станки проходного типа оснащают загрузочно-разгрузочными устройствами.

Многошпиндельный горизонтальновертикальный сверлильный станок

Станок предназначен для одновременного сверления отверстий как в пласти, так и в кромках щитов длиной до 2000 мм: 1, 2 – маховички; 3 – портал; 4 – прижимы; 5 – пульт управления; 6 – стойка; 7 – направляющие; 8, 9 – сверлильные агрегаты; 10 – мотор-редуктор; 11 – конвейер.

Кроме основной насадки к станку прилагаются дополнительные, которые имеют по пять шпинделей каждая. В станках циклового действия с наклоняемыми шпинделями наклон сверлильного агрегата осуществляется вручную маховичком.
