Лекция 20 Усиление фундаментов Лекция 20 Усиление фундаментов

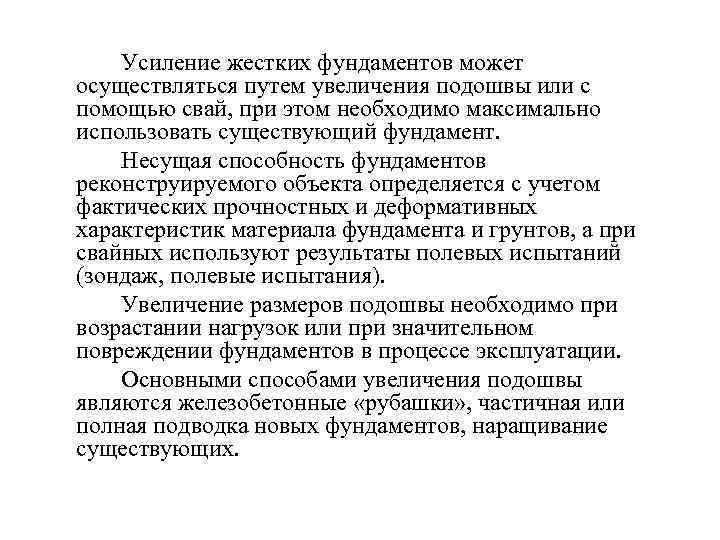

Усиление жестких фундаментов может осуществляться путем увеличения подошвы или с помощью свай, при этом Усиление жестких фундаментов может осуществляться путем увеличения подошвы или с помощью свай, при этом необходимо максимально использовать существующий фундамент. Несущая способность фундаментов реконструируемого объекта определяется с учетом фактических прочностных и деформативных характеристик материала фундамента и грунтов, а при свайных используют результаты полевых испытаний (зондаж, полевые испытания). Увеличение размеров подошвы необходимо при возрастании нагрузок или при значительном повреждении фундаментов в процессе эксплуатации. Основными способами увеличения подошвы являются железобетонные «рубашки» , частичная или полная подводка новых фундаментов, наращивание существующих.

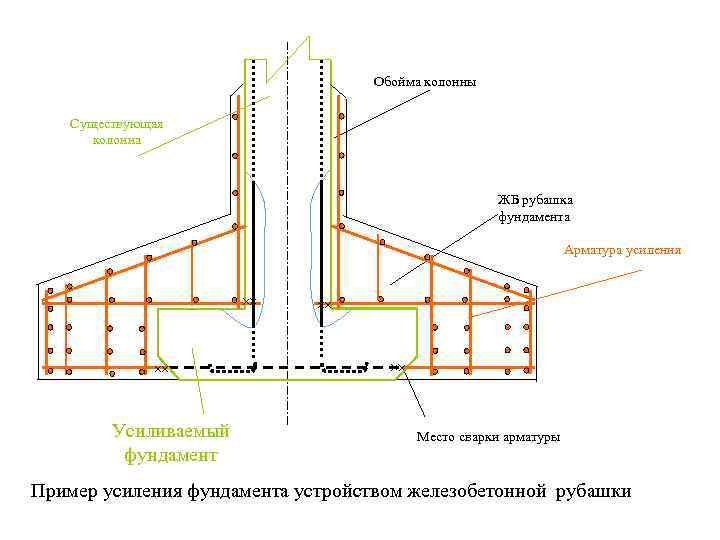

Обойма колонны Существующая колонна ЖБ рубашка фундамента Арматура усиления Усиливаемый фундамент Место сварки арматуры Обойма колонны Существующая колонна ЖБ рубашка фундамента Арматура усиления Усиливаемый фундамент Место сварки арматуры Пример усиления фундамента устройством железобетонной рубашки

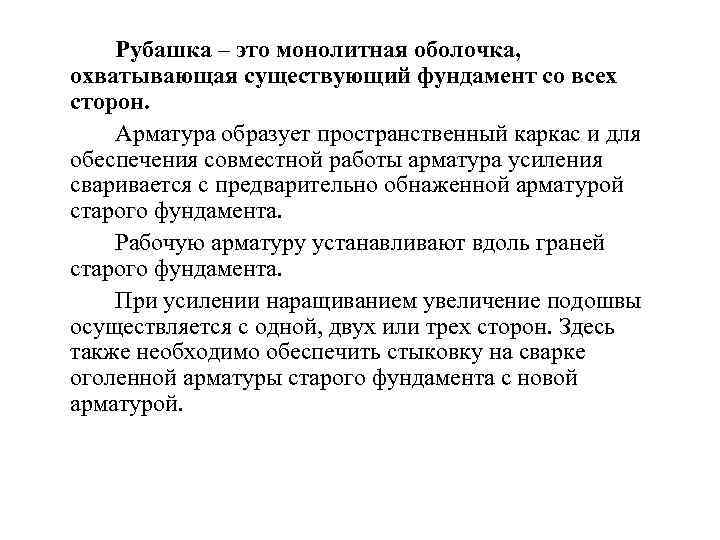

Рубашка – это монолитная оболочка, охватывающая существующий фундамент со всех сторон. Арматура образует пространственный Рубашка – это монолитная оболочка, охватывающая существующий фундамент со всех сторон. Арматура образует пространственный каркас и для обеспечения совместной работы. Арматура усиления сваривается с предварительно обнаженной арматурой старого фундамента. Рабочую арматуру устанавливают вдоль граней старого фундамента. При усилении наращиванием увеличение подошвы осуществляется с одной, двух или трех сторон. Здесь также необходимо обеспечить стыковку на сварке оголенной арматуры старого фундамента с новой арматурой.

Усиливаемый фундамент Разгружающая балка Домкрат Подставка Распределительный ростверк Рис. Пример усиления (увеличения подошвы) подводкой Усиливаемый фундамент Разгружающая балка Домкрат Подставка Распределительный ростверк Рис. Пример усиления (увеличения подошвы) подводкой

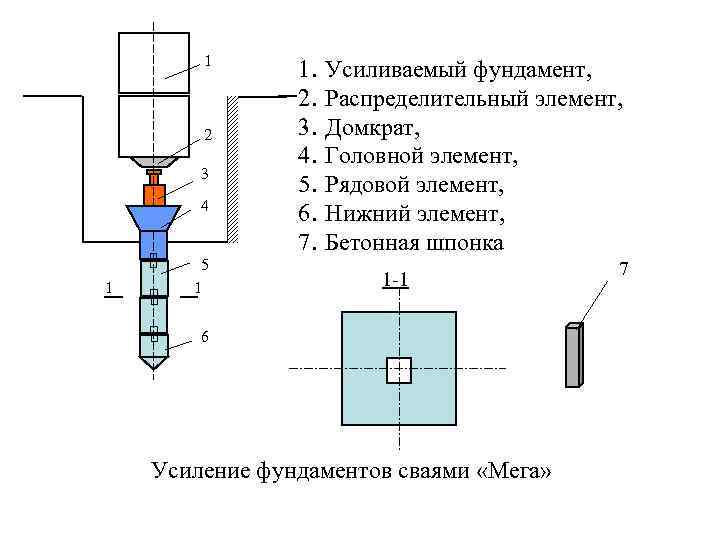

1 2 3 4 1 5 1 1. 2. 3. 4. 5. 6. 7. 1 2 3 4 1 5 1 1. 2. 3. 4. 5. 6. 7. Усиливаемый фундамент, Распределительный элемент, Домкрат, Головной элемент, Рядовой элемент, Нижний элемент, Бетонная шпонка 1 -1 6 Усиление фундаментов сваями «Мега» 7

Рубашка – это монолитная оболочка, охватывающая существующий фундамент со всех сторон. Арматура образует пространственный Рубашка – это монолитная оболочка, охватывающая существующий фундамент со всех сторон. Арматура образует пространственный каркас и для обеспечения совместной работы арматура усиления сваривается с предварительно обнаженной арматурой старого фундамента. Рабочую арматуру устанавливают вдоль граней старого фундамента. При усилении наращиванием увеличение подошвы осуществляется с одной, двух или трех сторон. Здесь также необходимо обеспечить стыковку на сварке оголенной арматуры старого фундамента с новой арматурой.
