Лекция 2. Возраст горных пород. Грунты. Составил: доцент

Лекция 2. Возраст горных пород. Грунты. Составил: доцент каф. Ги. ИГ, к. г. н. Коновалова Оксана Александровна

2 Методы определения относительного возраста пород -стратиграфический; -палеонтологический

3 Геохронологическая шкала Эон (архей, протерозой, фанерозой) Эра (палеозойская, мезозойская, кайнозойская) Период Эпоха

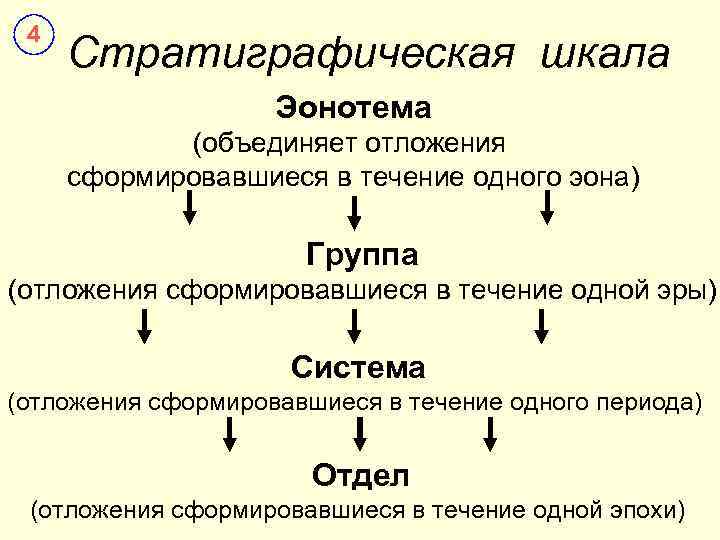

4 Стратиграфическая шкала Эонотема (объединяет отложения сформировавшиеся в течение одного эона) Группа (отложения сформировавшиеся в течение одной эры) Система (отложения сформировавшиеся в течение одного периода) Отдел (отложения сформировавшиеся в течение одной эпохи)

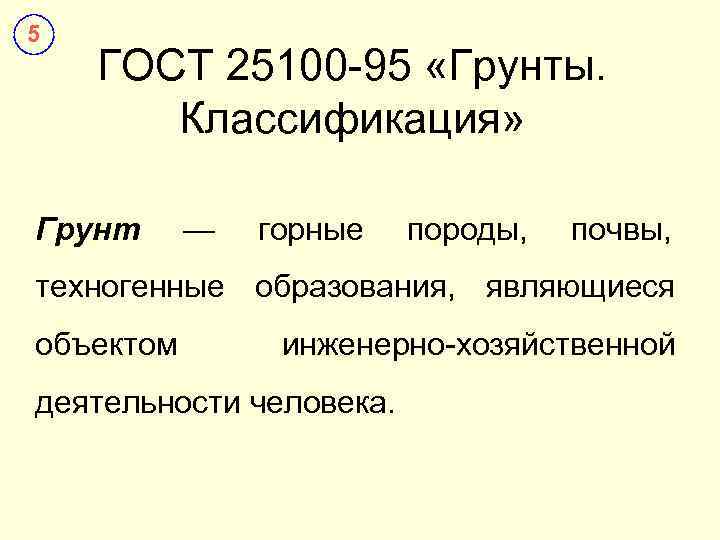

5 ГОСТ 25100 -95 «Грунты. Классификация» Грунт — горные породы, почвы, техногенные образования, являющиеся объектом инженерно-хозяйственной деятельности человека.

6 Грунтоведение изучает состав, строение, свойства грунтов, закономерности их формирования и изменения под воздействием современных и прогнозируемых геологических процессов.

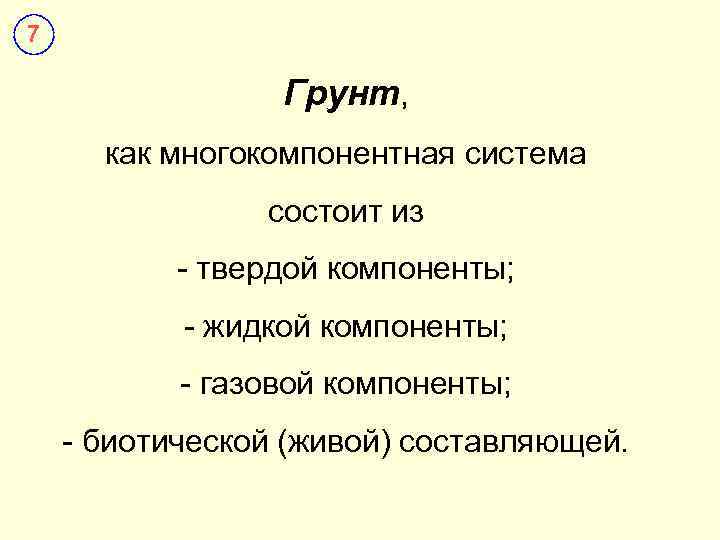

7 Грунт, как многокомпонентная система состоит из - твердой компоненты; - жидкой компоненты; - газовой компоненты; - биотической (живой) составляющей.

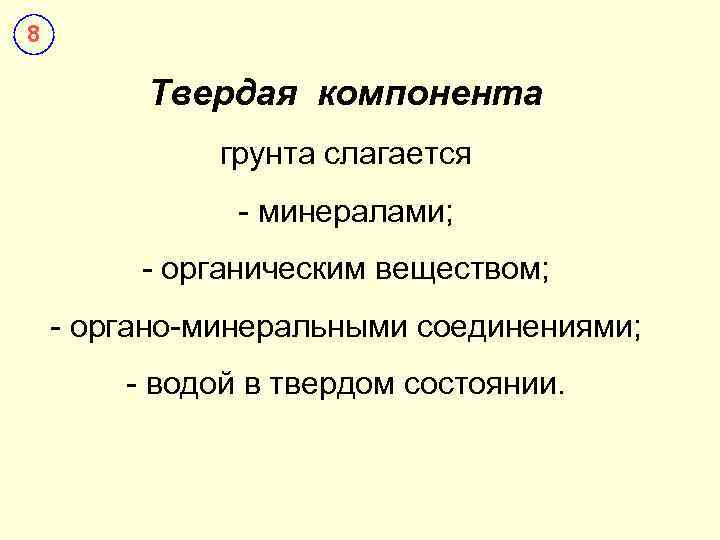

8 Твердая компонента грунта слагается - минералами; - органическим веществом; - органо-минеральными соединениями; - водой в твердом состоянии.

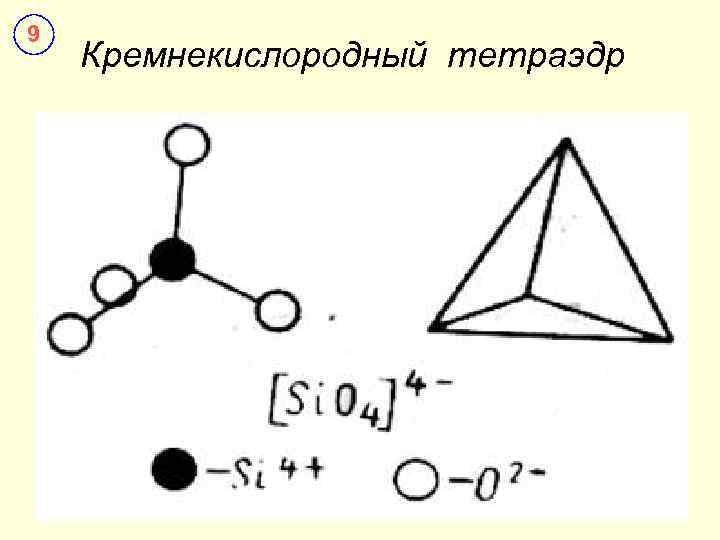

9 Кремнекислородный тетраэдр

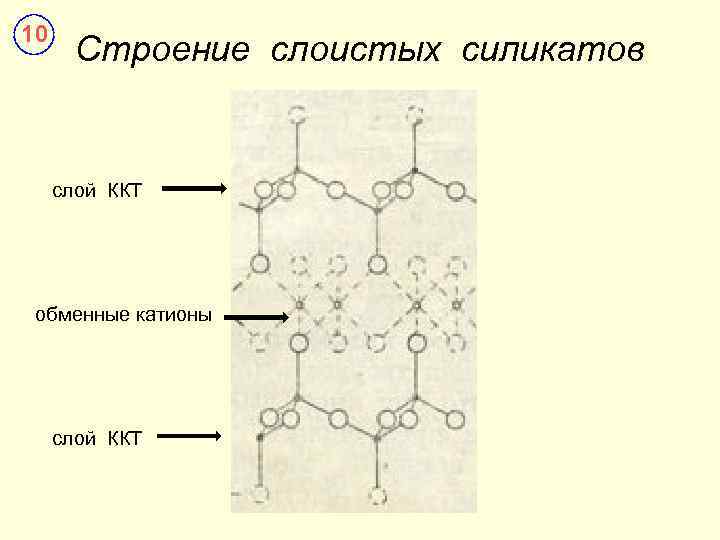

10 Строение слоистых силикатов слой ККТ обменные катионы слой ККТ

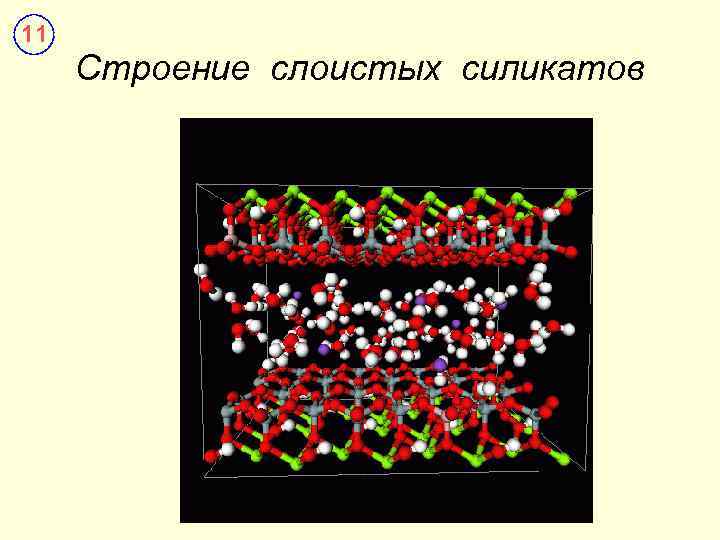

11 Строение слоистых силикатов

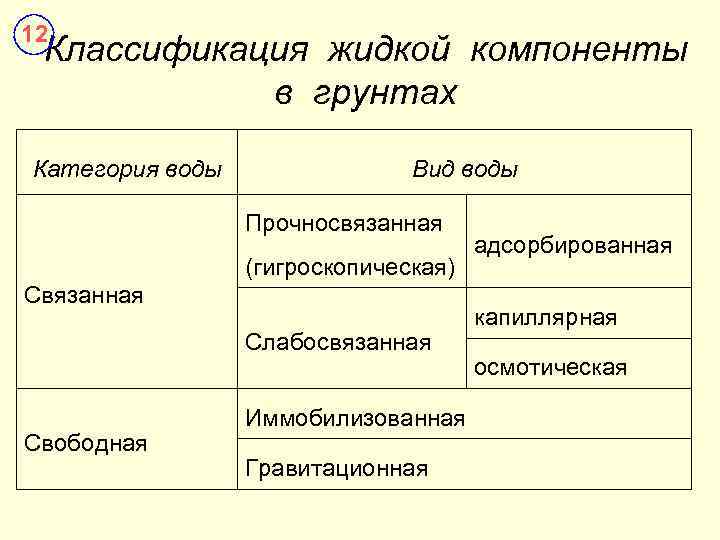

12 Классификация жидкой компоненты в грунтах Категория воды Вид воды Прочносвязанная адсорбированная (гигроскопическая) Связанная капиллярная Слабосвязанная осмотическая Иммобилизованная Свободная Гравитационная

13 Высота капиллярного поднятия Грунты Высота капиллярного поднятия, м Песок среднезернистый 0, 15 – 0, 35 Песок мелкозернистый 0, 35 – 1, 0 Супесь 1, 0 – 1, 5 Суглинки, лёссы до 3, 0 – 4, 0 Глины до 8, 0

14 Структурные связи в грунтах по своей природе делятся на - химические (характерны для магматических, метаморфических, осадочных сцементированных грунтов); - физические и физико-химические (характерны для алевритовых и глинистых несцементированных грунтов, для слабосцементированных грунтов, для торфа); - механические (характерны для рыхлых песчаных и грубообломочных грунтов).

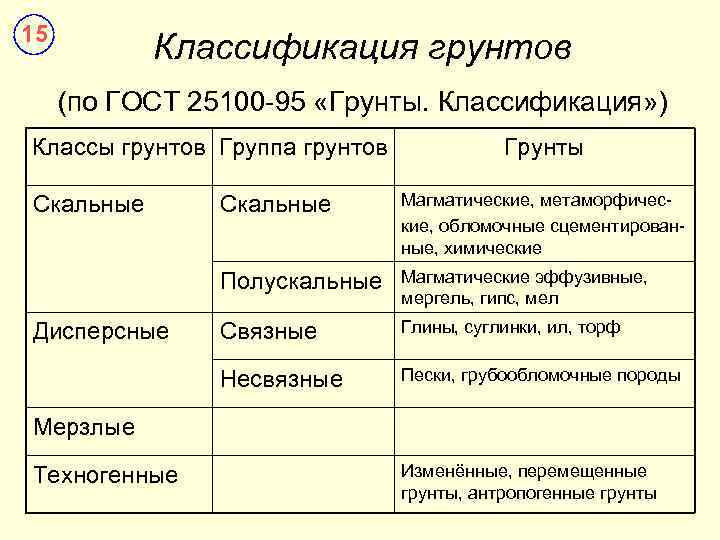

15 Классификация грунтов (по ГОСТ 25100 -95 «Грунты. Классификация» ) Классы грунтов Группа грунтов Грунты Скальные Магматические, метаморфичес- кие, обломочные сцементирован- ные, химические Полускальные Магматические эффузивные, мергель, гипс, мел Дисперсные Связные Глины, суглинки, ил, торф Несвязные Пески, грубообломочные породы Мерзлые Техногенные Изменённые, перемещенные грунты, антропогенные грунты

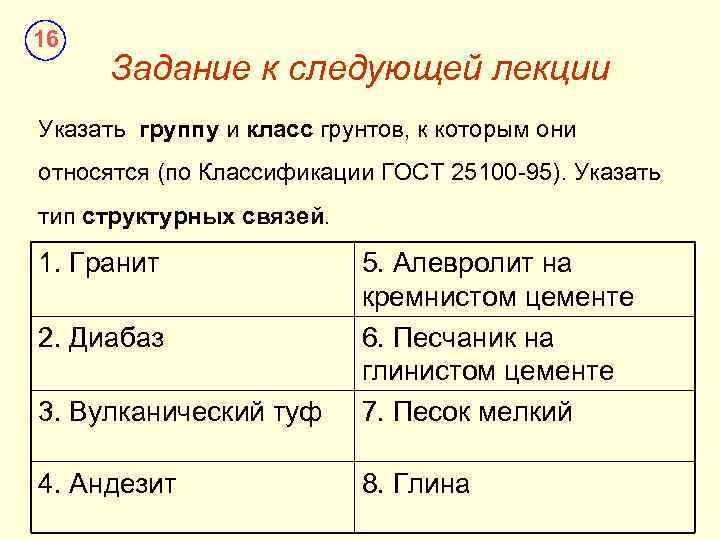

16 Задание к следующей лекции Указать группу и класс грунтов, к которым они относятся (по Классификации ГОСТ 25100 -95). Указать тип структурных связей. 1. Гранит 5. Алевролит на кремнистом цементе 2. Диабаз 6. Песчаник на глинистом цементе 3. Вулканический туф 7. Песок мелкий 4. Андезит 8. Глина

17 Инженерно-геологические свойства грунтов включают - физические свойства грунтов; - водно-физические свойства грунтов; - физико-химические свойства грунтов; - физико-механические свойства грунтов.

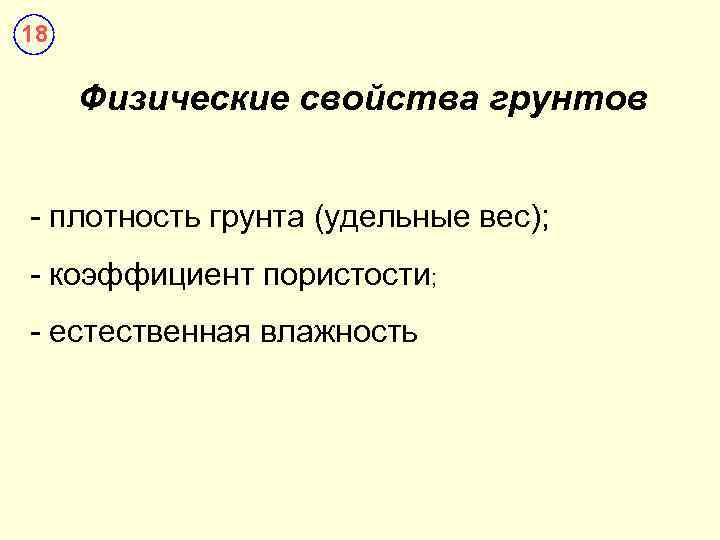

18 Физические свойства грунтов - плотность грунта (удельные вес); - коэффициент пористости; - естественная влажность

19 Водно-физические свойства грунтов - влагоемкость; - водоотдача; - водопроницаемость.

20 Классификация горных пород по величине коэффициента фильтрации (Кф) Галечники, гравий, Водо- Кф > 1 песок, трещиноватые проницаемые м/сутки породы Глинистые пески, Полу- Кф = 0, 001 – лессовидные суглинки, проницаемые 1 м/сутки торф, слаботрещино- ватые породы Глина, суглинок плотный, мергель Кф < 0, 001 Непроницаемые нетрещиноватый, м/сутки плотные массивные породы

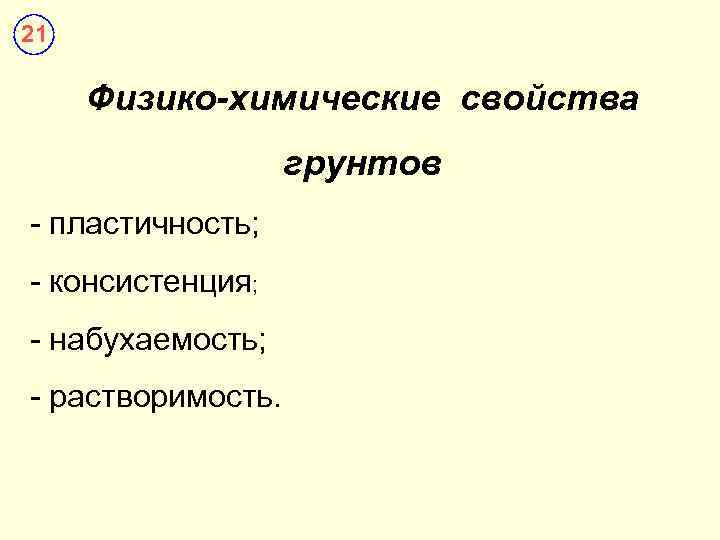

21 Физико-химические свойства грунтов - пластичность; - консистенция; - набухаемость; - растворимость.

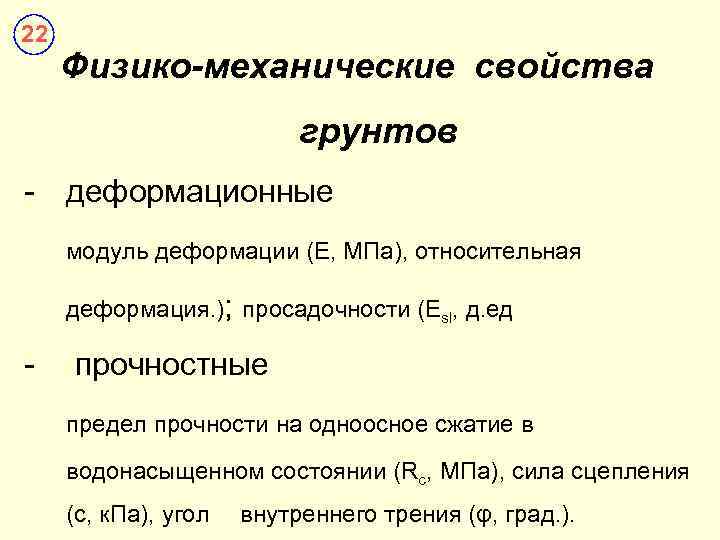

22 Физико-механические свойства грунтов - деформационные модуль деформации (Е, МПа), относительная деформация. ); просадочности (Еsl, д. ед - прочностные предел прочности на одноосное сжатие в водонасыщенном состоянии (Rc, МПа), сила сцепления (с, к. Па), угол внутреннего трения (φ, град. ).
