Лекция № 2 Технические каналы утечки информации Беляков Игорь Александрович

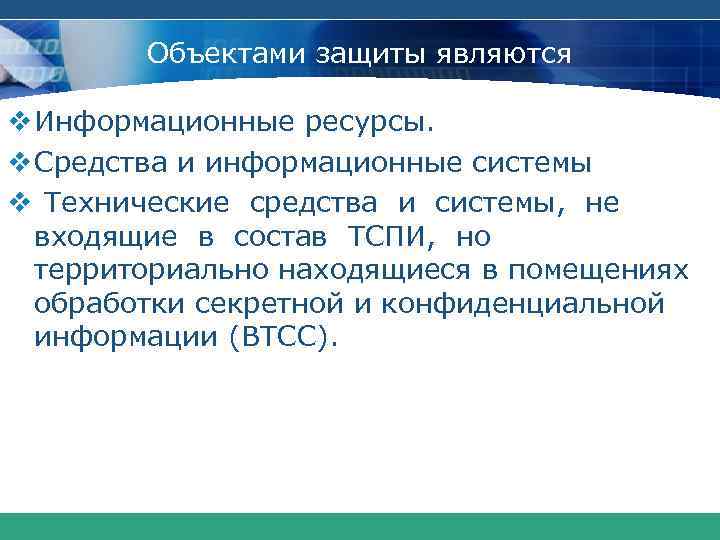

Объектами защиты являются v Информационные ресурсы. v Средства и информационные системы v Технические средства и системы, не входящие в состав ТСПИ, но территориально находящиеся в помещениях обработки секретной и конфиденциальной информации (ВТСС).
Источники каналов утечки информации
ТКУИ Технический канал утечки информации (ТКУИ) – совокупность объекта разведки, технического средства разведки (TCP) и физической среды, в которой распространяется информационный сигнал
ТКУИ
Классификация ТКУИ
Технические каналы утечки информации, обрабатываемой ТСПИ Физическая природа побочных электромагнитных излучений. Основные уравнения электромагнитного поля

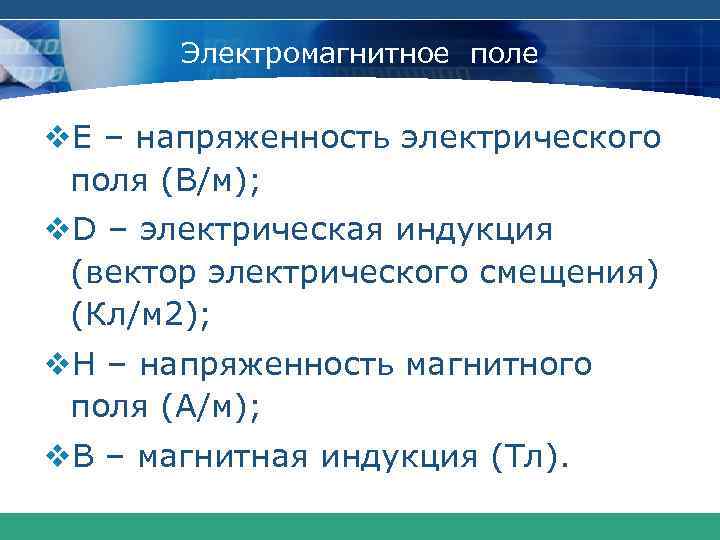

Электромагнитное поле v. E – напряженность электрического поля (В/м); v. D – электрическая индукция (вектор электрического смещения) (Кл/м 2); v. H – напряженность магнитного поля (А/м); v. B – магнитная индукция (Тл).

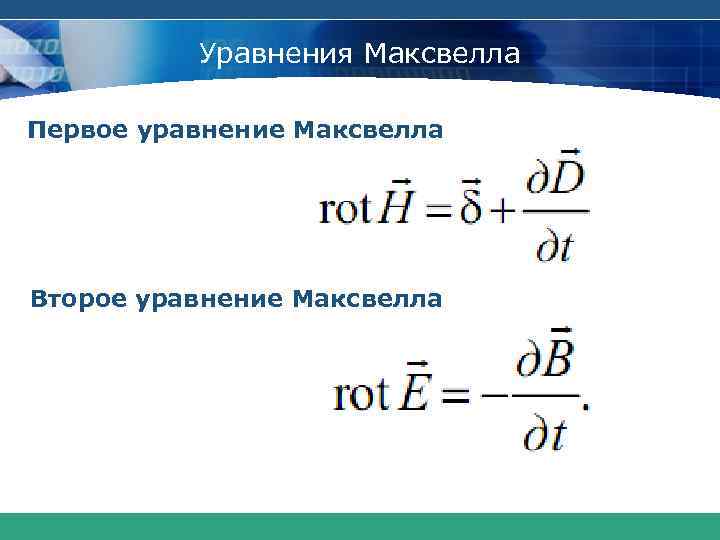

Уравнения Максвелла Первое уравнение Максвелла Второе уравнение Максвелла
ВАЖНО Дифференциальная форма Интегральная форма
Электромагнитные каналы утечки информации

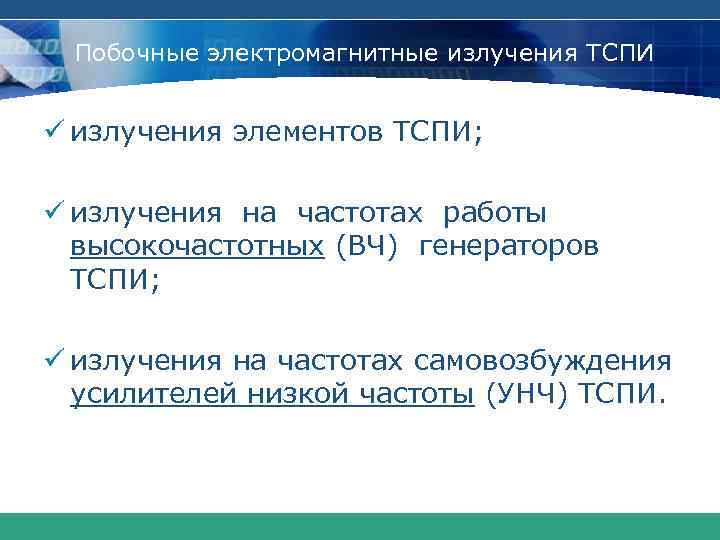

Побочные электромагнитные излучения ТСПИ ü излучения элементов ТСПИ; ü излучения на частотах работы высокочастотных (ВЧ) генераторов ТСПИ; ü излучения на частотах самовозбуждения усилителей низкой частоты (УНЧ) ТСПИ.
Электромагнитные излучения персональных компьютеров ПЭМИН – побочные электромагнитные излучения и наводки 1 -2% информации Для ПК высокочастотные излучения находятся в диапазоне до 1 ГГц с максимумом в полосе 50– 300 МГц.
Электрические каналы утечки информации

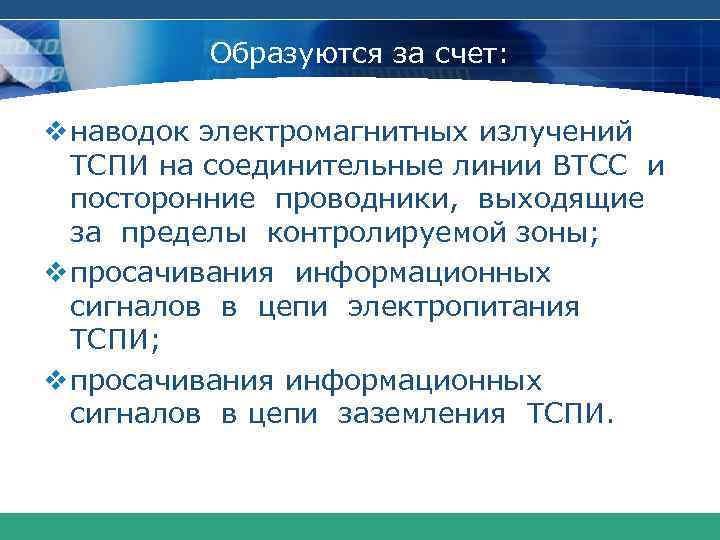

Образуются за счет: v наводок электромагнитных излучений ТСПИ на соединительные линии ВТСС и посторонние проводники, выходящие за пределы контролируемой зоны; v просачивания информационных сигналов в цепи электропитания ТСПИ; v просачивания информационных сигналов в цепи заземления ТСПИ.

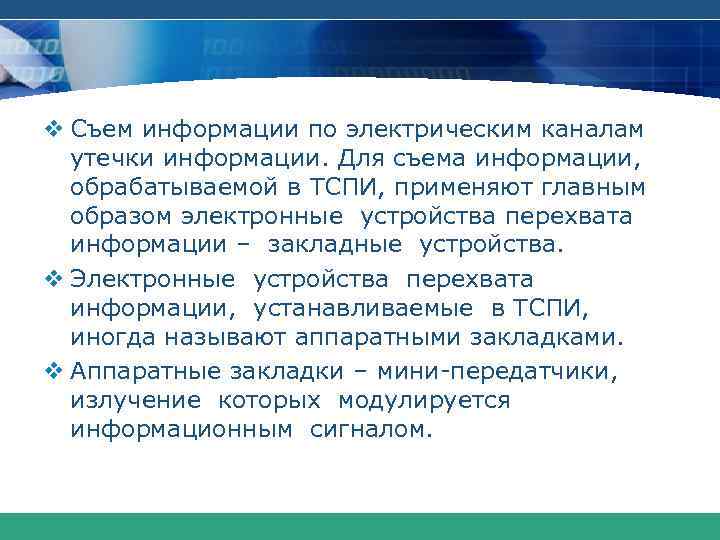

v Съем информации по электрическим каналам утечки информации. Для съема информации, обрабатываемой в ТСПИ, применяют главным образом электронные устройства перехвата информации – закладные устройства. v Электронные устройства перехвата информации, устанавливаемые в ТСПИ, иногда называют аппаратными закладками. v Аппаратные закладки – мини-передатчики, излучение которых модулируется информационным сигналом.
Параметрический канал утечки информации v При переизлучении параметры сигналов изменяются. Поэтому данный канал утечки информации часто называют параметрическим. v Для перехвата информации по данному каналу применяют специальные высокочастотные генераторы с антеннами, имеющими узкие диаграммы направленности, и специальные радиоприемные устройства.
Кафедра «Информатика и информационная безопасность»
