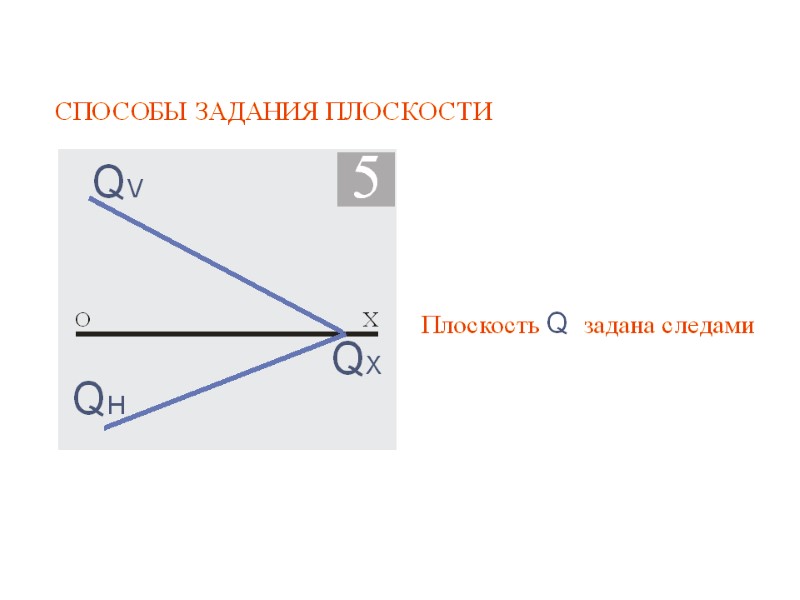

Лекция 2. Способы задания плоскости на эпюре. Плоскости

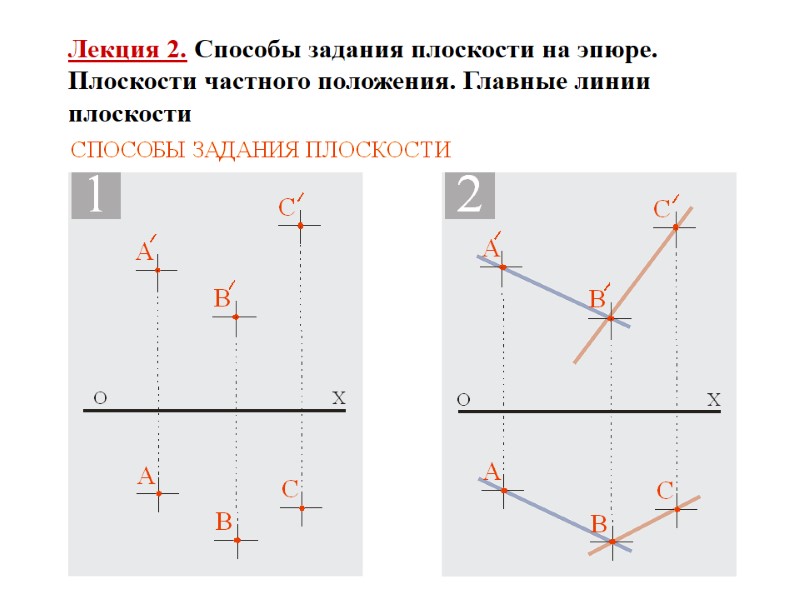

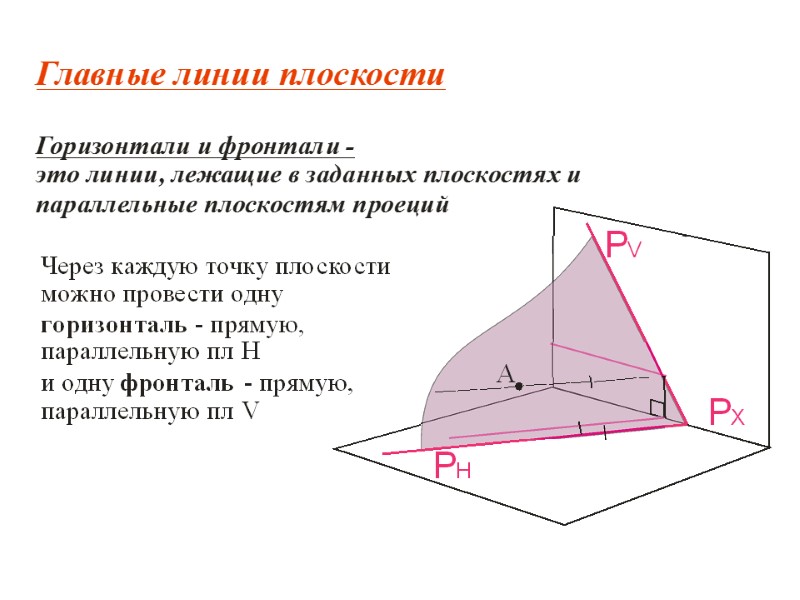

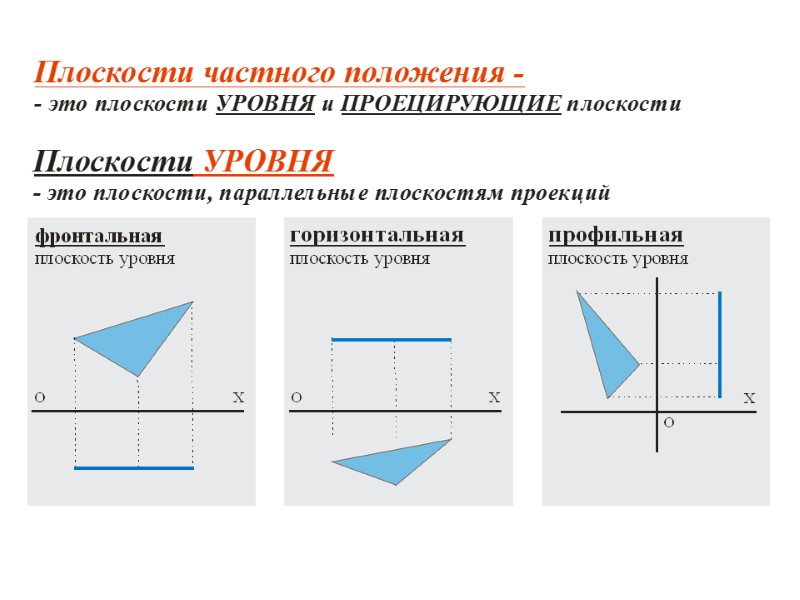

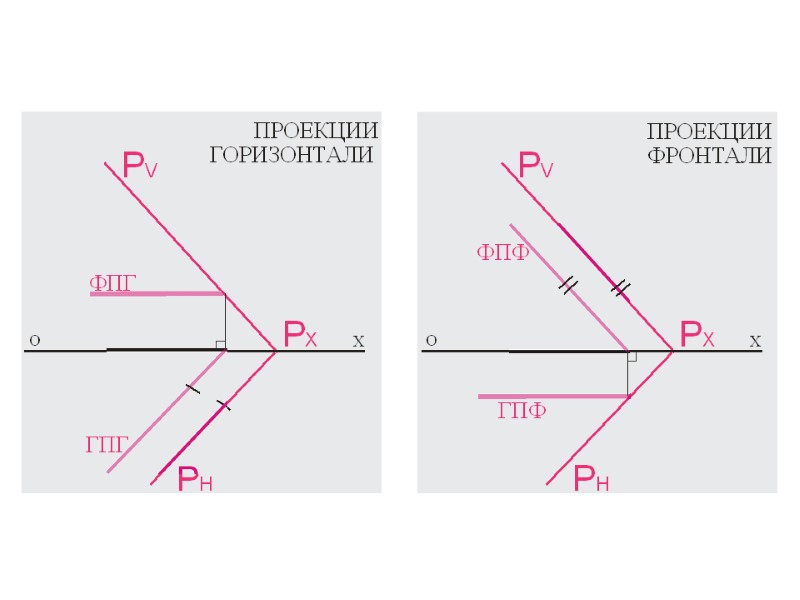

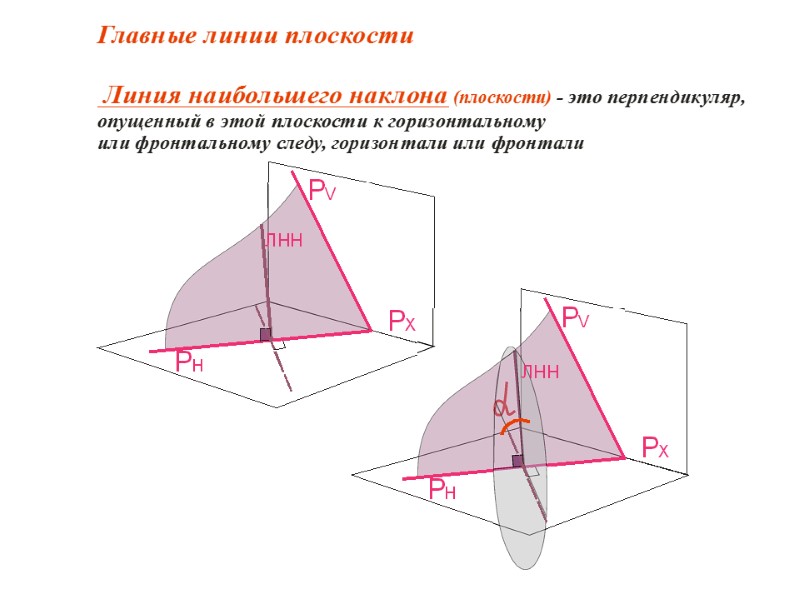

Лекция 2. Способы задания плоскости на эпюре. Плоскости частного положения. Главные линии плоскости

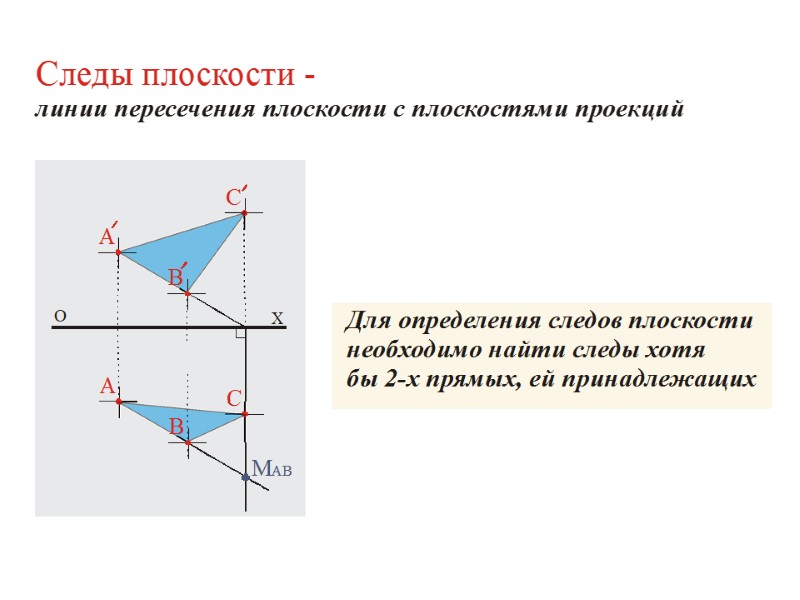

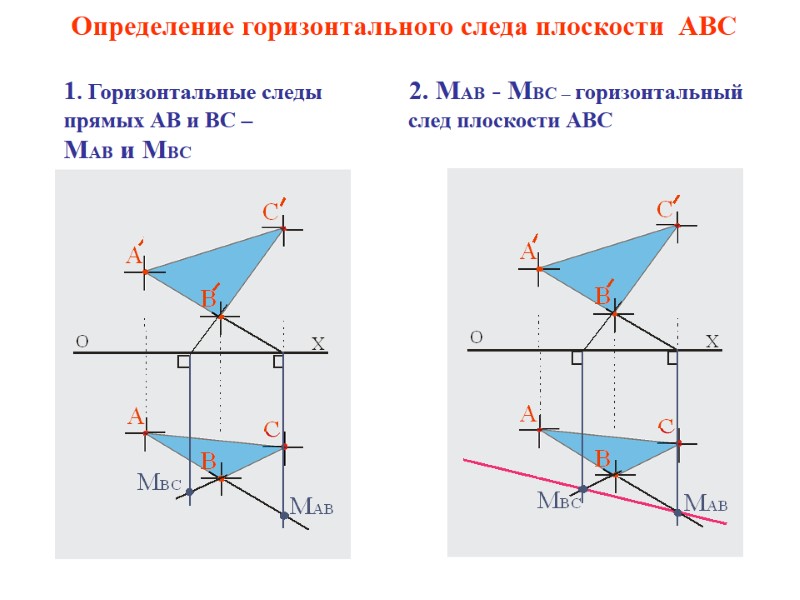

Определение горизонтального следа плоскости АВС 1. Горизонтальные следы 2. МАВ - МВС – горизонтальный прямых АВ и ВС – след плоскости АВС МАВ и МВС

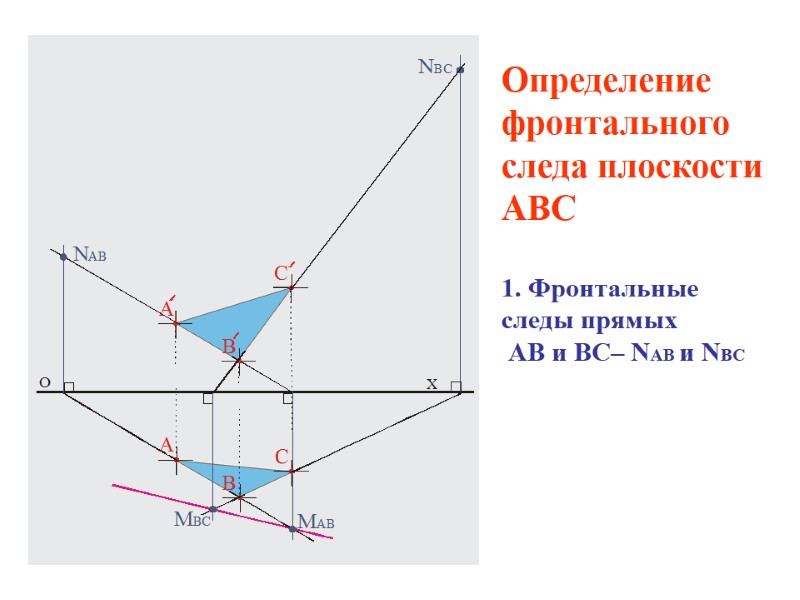

Определение фронтального следа плоскости АВС 1. Фронтальные следы прямых АВ и ВС– NАВ и NВС

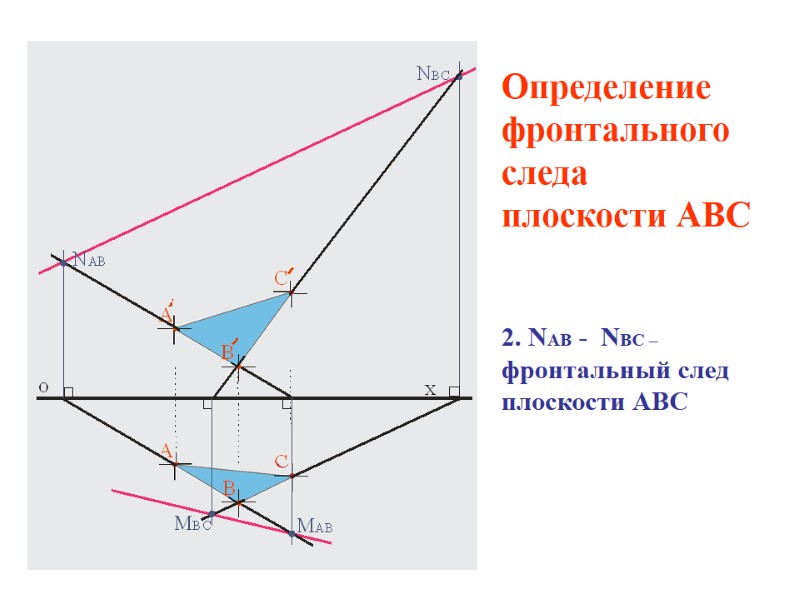

Определение фронтального следа плоскости АВС 2. NАВ - NВС – фронтальный след плоскости АВС
