Лекция 2 Поверхностное натяжение Поверхностная энергия

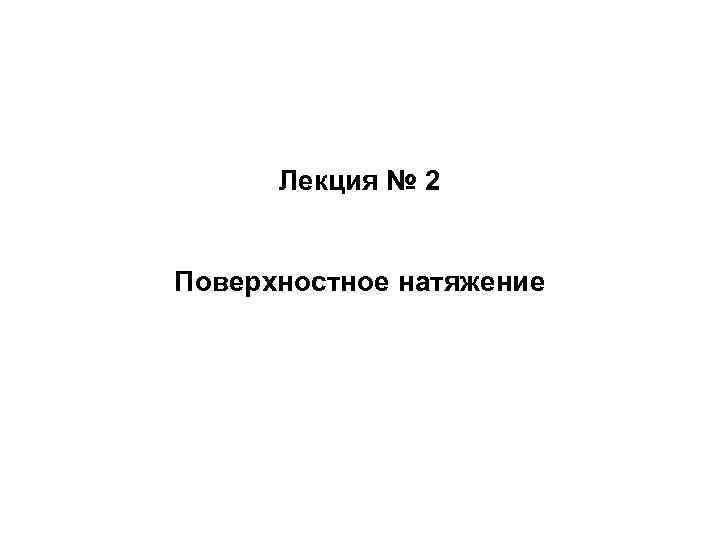

Лекция № 2 Поверхностное натяжение

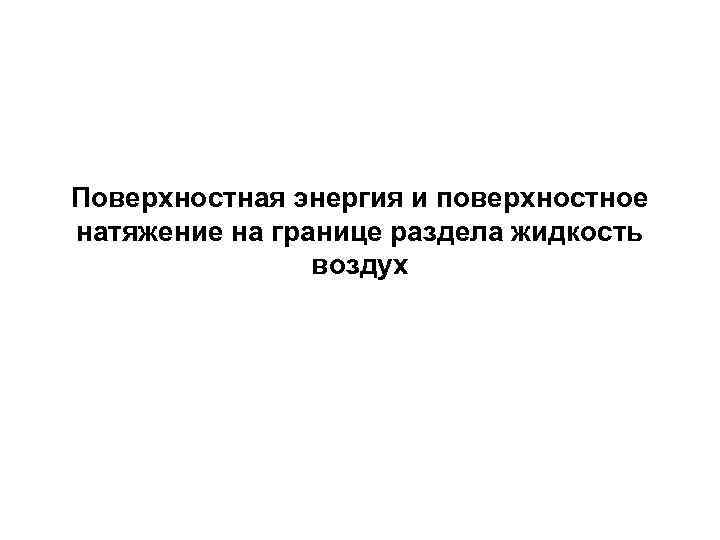

Поверхностная энергия и поверхностное натяжение на границе раздела жидкость воздух

Дисперсная система Насыщенный пар Избыток свободной энергии, Fs 1 Жидкость 1 Взаимодействия: Диполь-дипольные Индукционные Fсист = Fж + Fн. п. + Fs Дисперсионные Водородные связи……

ПРИМЕРЫ ДЕЙСТВИЯ СИЛЫ ПОВЕРХНОСТНОГО НАТЯЖЕНИЯ Водомерка Игла на поверхности воды P = m g = σ l, где m – масса объекта, g – ускорение силы тяжести, σ – поверхностное натяжение воды, l – суммарный периметр контакта с поверхностью воды.

В результате на каждую молекулу на поверхности действует нескомпенсированная равнодействующая сила, направленная внутрь фазы Для перемещения молекулы из объема на поверхность надо совершить работу против этой силы d. W = σds (1) d. W – работа образования поверхности раздела, ds - площадь созданной поверхности σ - постоянный коэффициент – ПОВЕРХНОСТНОЕ НАТЯЖЕНИЕ

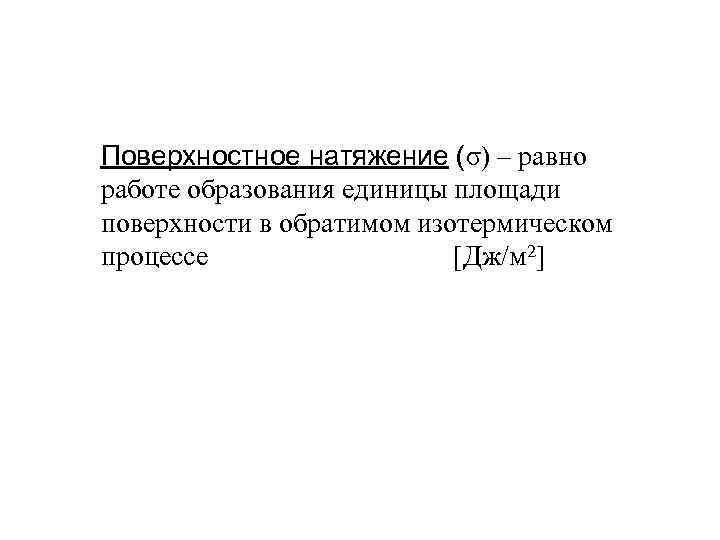

Поверхностное натяжение (σ) – равно работе образования единицы площади поверхности в обратимом изотермическом процессе [Дж/м 2]

ПОВЕРХНОСТНОЕ НАТЯЖЕНИЕ КОНДЕНСИРОВАННЫХ ФАЗ НА ГРАНИЦЕ С ВОЗДУХОМ Жидкость Т, К σ, м. Дж/м 2 Н 2 жидкий 14, 7 2, 9 Гексан 293 18, 4 Вода 293 72, 7 Na. Cl 1096 114 Pt 2273 1820

Связь поверхностного натяжения и термодинамических функций Гетерогенная система G - свободная энергия Гиббса σds G=f (p, t, ni) – её производные позволяет выразить Различные свойства системы:

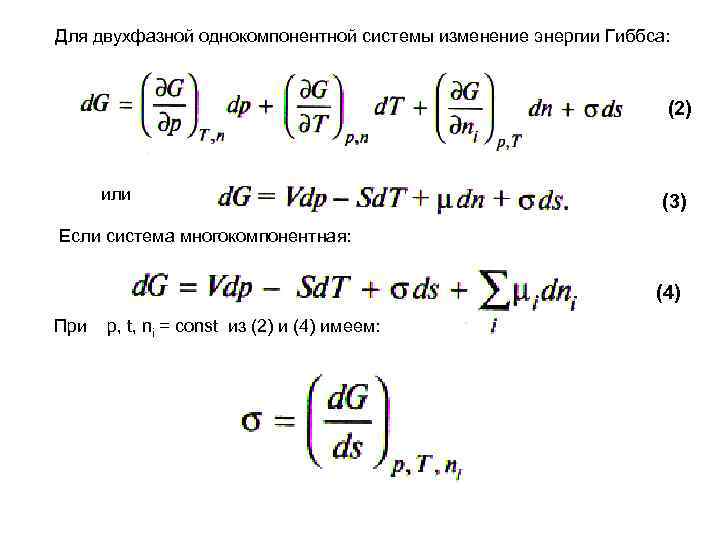

Для двухфазной однокомпонентной системы изменение энергии Гиббса: (2) или (3) Если система многокомпонентная: (4) При р, t, ni = const из (2) и (4) имеем:

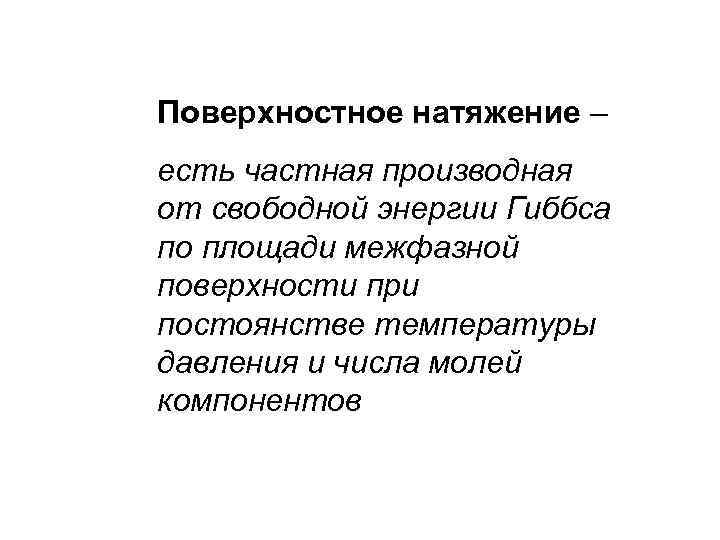

Поверхностное натяжение – есть частная производная от свободной энергии Гиббса по площади межфазной поверхности при постоянстве температуры давления и числа молей компонентов

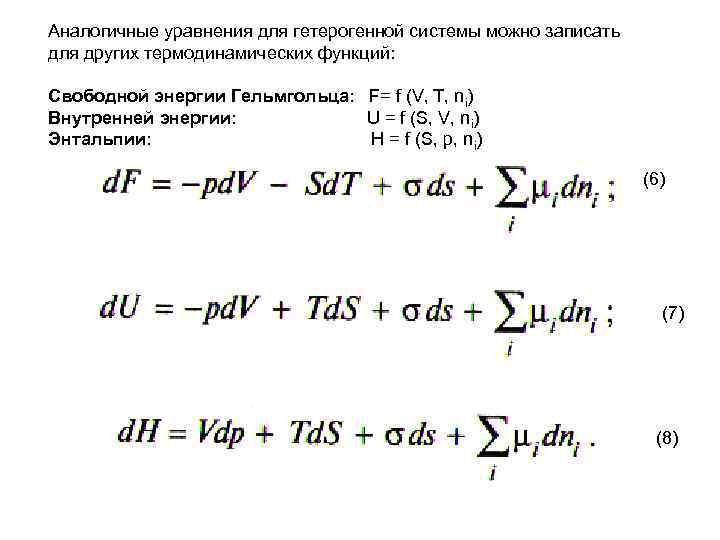

Аналогичные уравнения для гетерогенной системы можно записать для других термодинамических функций: Свободной энергии Гельмгольца: F= f (V, T, ni) Внутренней энергии: U = f (S, V, ni) Энтальпии: H = f (S, p, n i) (6) (7) (8)

По аналогии со свободной энергией Гиббса (при постоянстве соответствующих параметров) получаем: Поверхностное натяжение определяется частной производной от любого термодинамического потенциала по площади межфазной поверхности при постоянстве соответствующих параметров.

Силовой подход к поверхностному натяжению Поверхностное натяжение это сила, стремящаяся уменьшить площадь поверхности, которая действует тангенциально (по касательной) к этой поверхности на единицу длины её контура

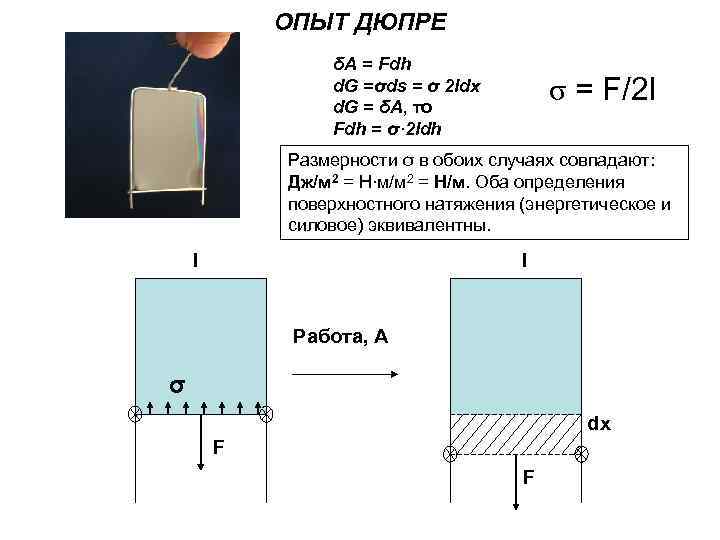

ОПЫТ ДЮПРЕ δА = Fdh d. G =σds = σ 2 ldx d. G = δА, то Fdh = σ· 2 ldh σ = F/2 l Размерности σ в обоих случаях совпадают: Дж/м 2 = Н∙м/м 2 = Н/м. Оба определения поверхностного натяжения (энергетическое и силовое) эквивалентны. l l Работа, А σ dх F F

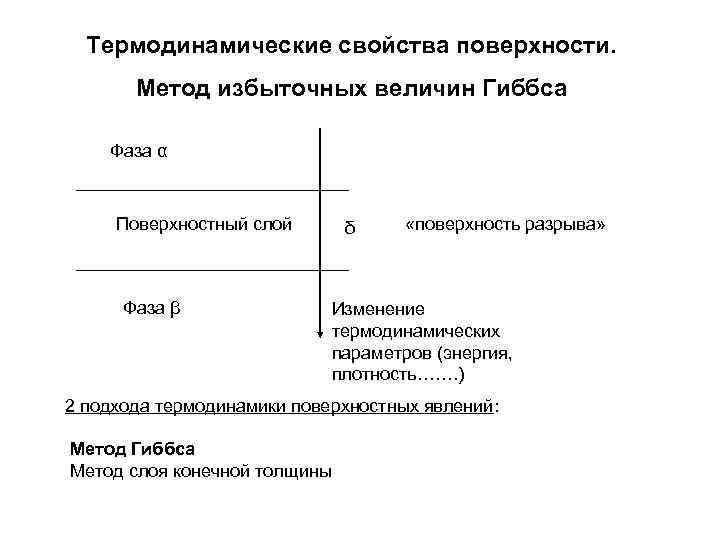

Термодинамические свойства поверхности. Метод избыточных величин Гиббса Фаза α Поверхностный слой Фаза β δ «поверхность разрыва» Изменение термодинамических параметров (энергия, плотность……. ) 2 подхода термодинамики поверхностных явлений: Метод Гиббса Метод слоя конечной толщины

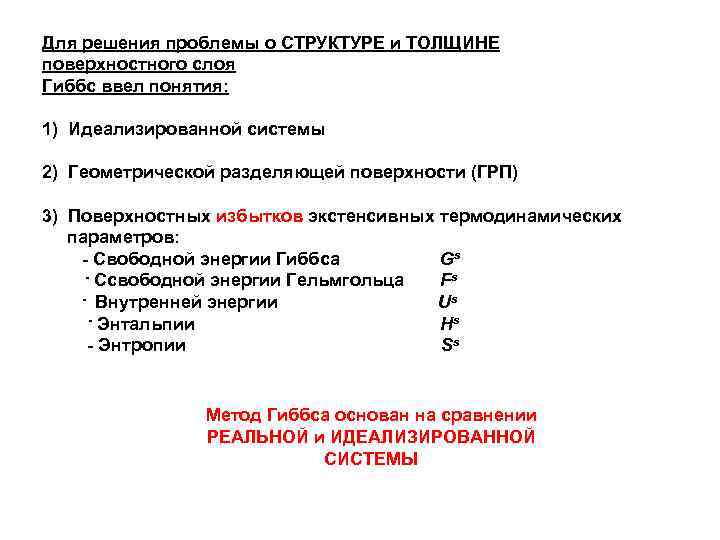

Для решения проблемы о СТРУКТУРЕ и ТОЛЩИНЕ поверхностного слоя Гиббс ввел понятия: 1) Идеализированной системы 2) Геометрической разделяющей поверхности (ГРП) 3) Поверхностных избытков экстенсивных термодинамических параметров: - Свободной энергии Гиббса Gs - Cсвободной энергии Гельмгольца Fs - Внутренней энергии Us - Энтальпии Hs - Энтропии Ss Метод Гиббса основан на сравнении РЕАЛЬНОЙ и ИДЕАЛИЗИРОВАННОЙ СИСТЕМЫ

Поверхностные избытки термодинамических свойств – есть разность между свойствами реальной и идеализированной систем. (9)

Удельные (отнесенные к единице площади поверхности s) избытки термодинамических функций:

Избыток вещества в поверхностном слое: (10) Адсорбция – удельная величина поверхностного избытка вещества (11)

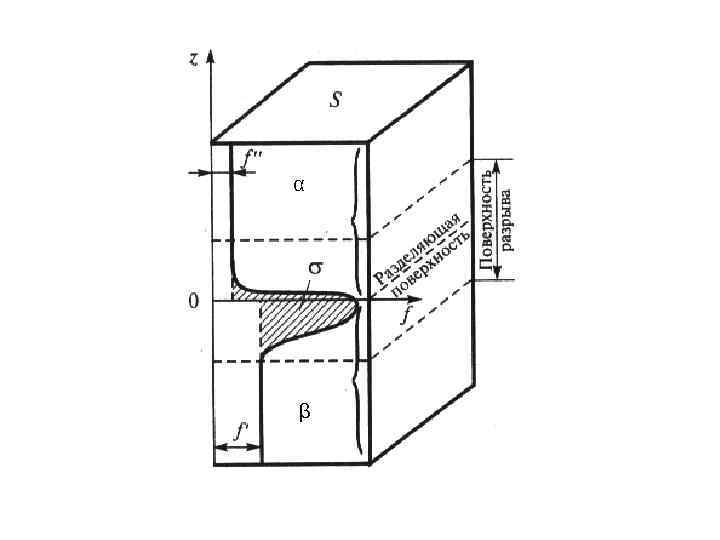

α β

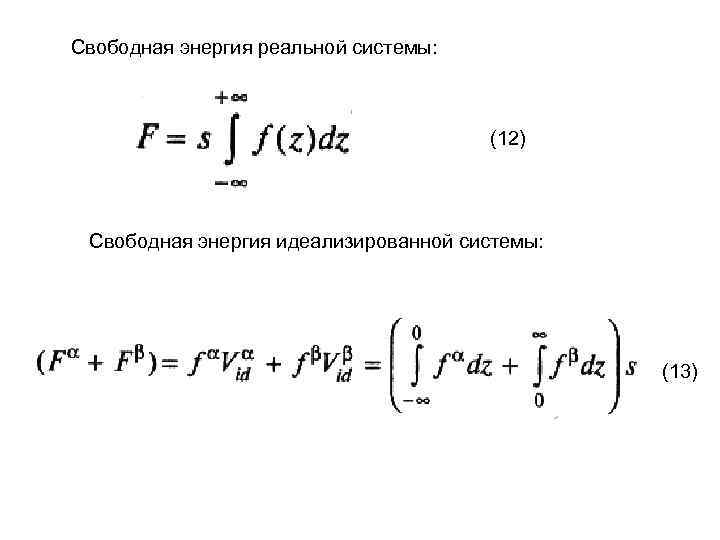

Свободная энергия реальной системы: (12) Свободная энергия идеализированной системы: (13)

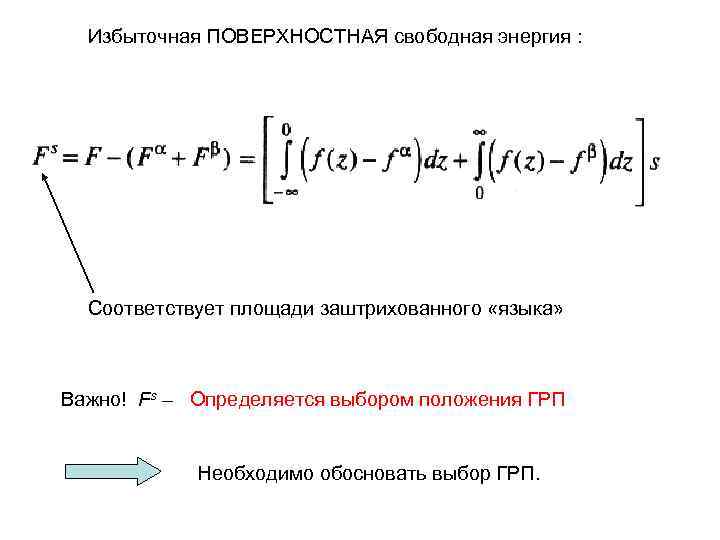

Избыточная ПОВЕРХНОСТНАЯ свободная энергия : Соответствует площади заштрихованного «языка» Важно! Fs – Определяется выбором положения ГРП Необходимо обосновать выбор ГРП.

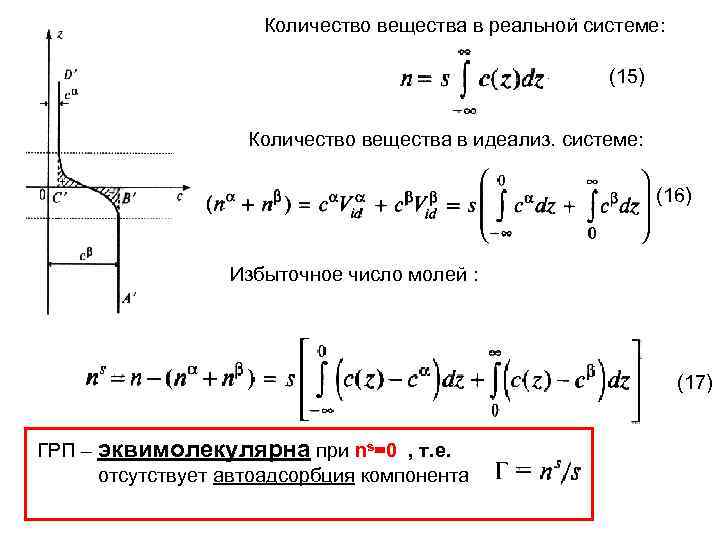

Количество вещества в реальной системе: (15) Количество вещества в идеализ. системе: (16) Избыточное число молей : (17) ГРП – эквимолекулярна при ns=0 , т. е. отсутствует автоадсорбция компонента

Докажем, что только для эквимолекулярной поверхности поверхностное натяжение равно удельной избыточной поверхностной энергии Величина d. F для реальной многокомпонентной гетерогенной системы : (6) Аналогично для гомогенных фаз идеализированной системы: (18) (19) В соответствии с определением гиббсовских избытков из уравнения (6) можно вычесть уравнения (18) и (19), учесть равенство химических потенциалов и давлений для плоской границы раздела фаз при равновесии, равенство объемов реальной и идеализированной систем и получить в итоге уравнение для избытка свободной поверхностной энергии: (20)

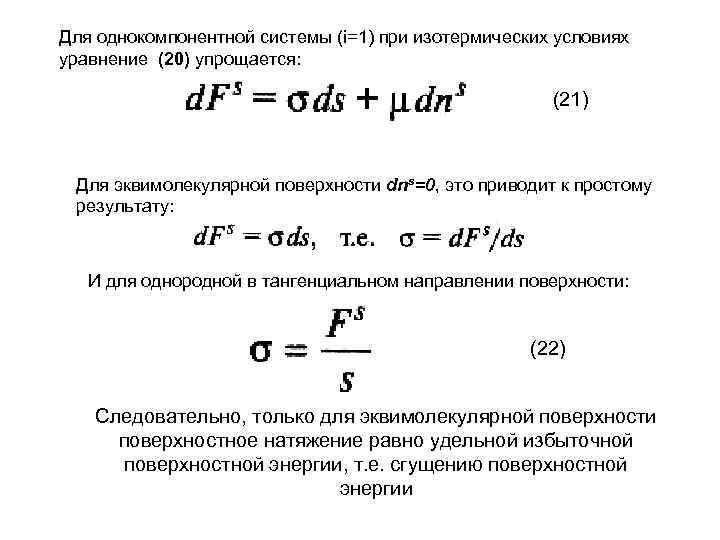

Для однокомпонентной системы (i=1) при изотермических условиях уравнение (20) упрощается: (21) Для эквимолекулярной поверхности dns=0, это приводит к простому результату: И для однородной в тангенциальном направлении поверхности: (22) Следовательно, только для эквимолекулярной поверхности поверхностное натяжение равно удельной избыточной поверхностной энергии, т. е. сгущению поверхностной энергии

Фундаментальные уравнения для поверхностных функций Поверхностный избыток внутренней энергии: (23) Для эквимолекулярной поверхности и одного компонента: (24) Из (24) получаем уравнения для удельных избытков термодинамических функций (сгущений): (25) (26) Уравнение Гиббса- Гельмгольца

Связь между сгущением энтропии в поверхностном слое и поверхностном натяжением Интегрируя уравнение (23) (при T и Г=const): (27) Продифференцируем уравнение (27): (28) Приравнивая правые части уравнений (28) и (23) получаем уравнение Гиббса-Дюгема (аналог) для поверхности: (29) А на единицу площади поверхности получаем: Для однокомпонентной жидкости и эквимолекулярной ГРП (Г 1=0): (31) И если подставить (31) в (26) получаем: (30)

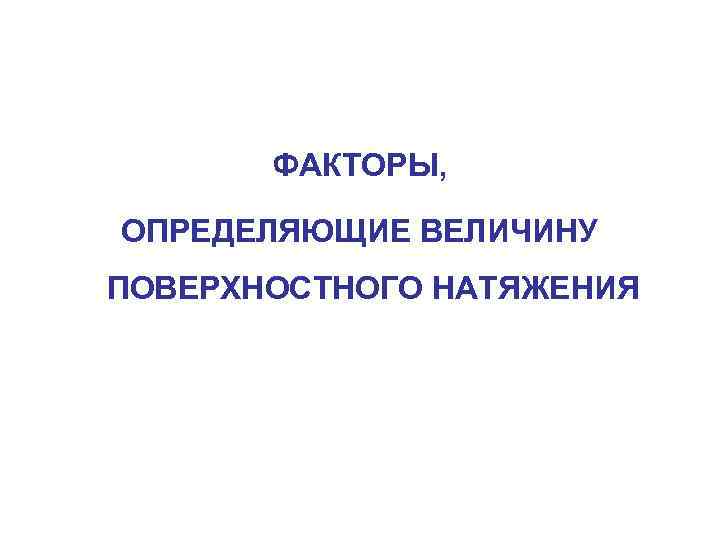

ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ВЕЛИЧИНУ ПОВЕРХНОСТНОГО НАТЯЖЕНИЯ

1. ХИМИЧЕСКАЯ ПРИРОДА КОНДЕНСИРОВАННОЙ ФАЗЫ ПОВЕРХНОСТНОЕ НАТЯЖЕНИЕ КОНДЕНСИРОВАННЫХ ФАЗ НА ГРАНИЦЕ С ВОЗДУХОМ Жидкость Т, К σ, м. Дж/м 2 Н 2 жидкий 14, 7 2, 9 Гексан 293 18, 4 Вода 293 72, 7 Na. Cl 1096 114 Pt 2273 1820

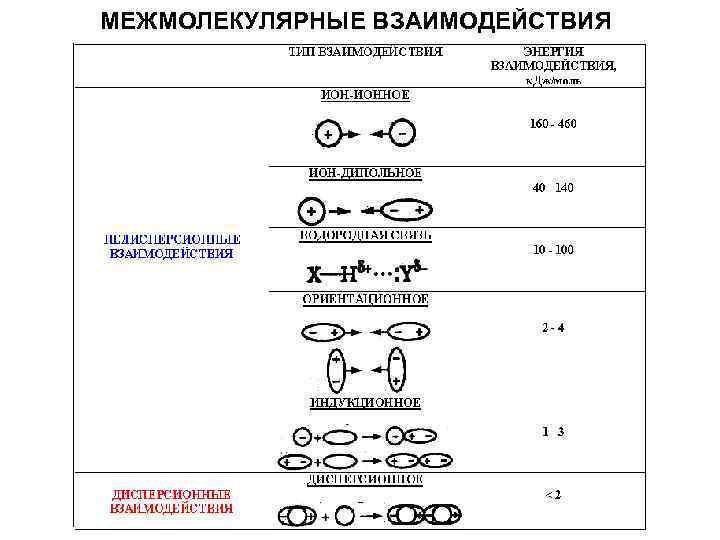

МЕЖМОЛЕКУЛЯРНЫЕ ВЗАИМОДЕЙСТВИЯ

σ = σd + σп ДИСПЕРСИОННАЯ (σd ) И ПОЛЯРНАЯ (σп) СОСТАВЛЯЮЩИЕ ПОВЕРХНОСТНОГО НАТЯЖЕНИЯ РАЗНЫХ ЖИДКОСТЕЙ ПРИ 200 С Жидкость σ, м. Дж/м 2 σd, м. Дж/м 2 σп, м. Дж/м 2 Вода 72, 7 21, 7 51, 0 Глицерин 64, 0 30, 0 Гексан 18, 4 0 (Б. Д. Сумм. Основы коллоидной химии, Москва: Академия, 2006)

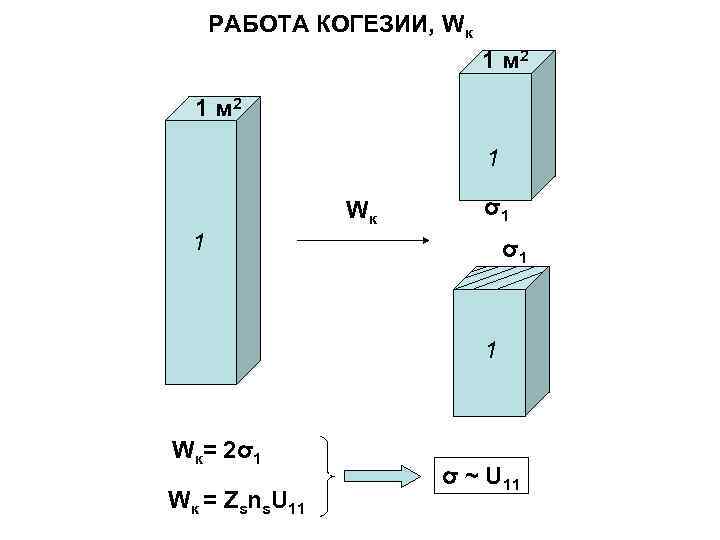

РАБОТА КОГЕЗИИ, Wк 1 м 2 1 Wк σ1 1 Wк= 2σ1 Wк = Zsns. U 11 σ ~ U 11

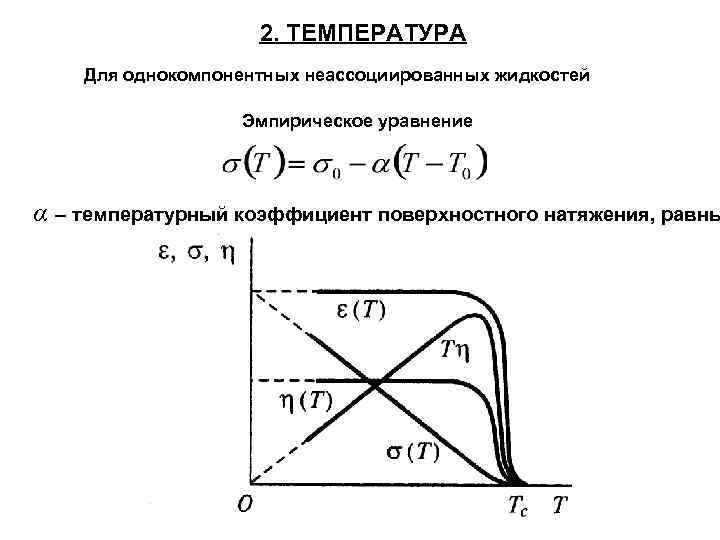

2. ТЕМПЕРАТУРА Для однокомпонентных неассоциированных жидкостей Эмпирическое уравнение α – температурный коэффициент поверхностного натяжения, равны

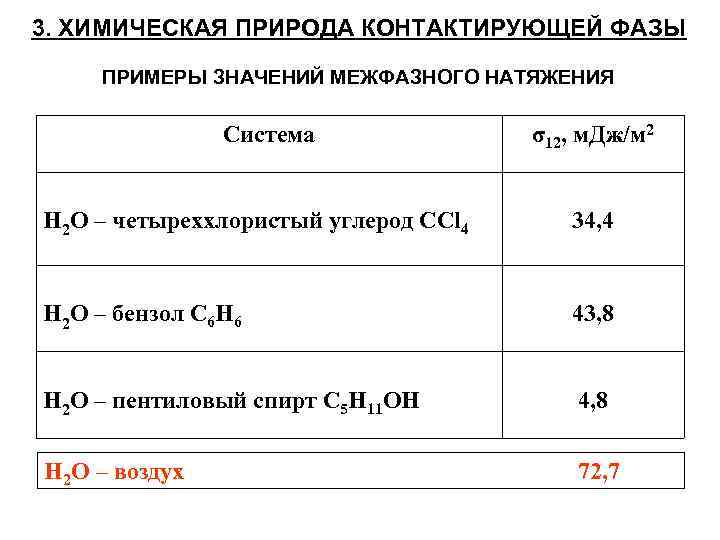

3. ХИМИЧЕСКАЯ ПРИРОДА КОНТАКТИРУЮЩЕЙ ФАЗЫ ПРИМЕРЫ ЗНАЧЕНИЙ МЕЖФАЗНОГО НАТЯЖЕНИЯ Система σ12, м. Дж/м 2 Н 2 О – четыреххлористый углерод СCl 4 34, 4 Н 2 О – бензол C 6 H 6 43, 8 Н 2 О – пентиловый спирт C 5 H 11 OH 4, 8 Н 2 О – воздух 72, 7

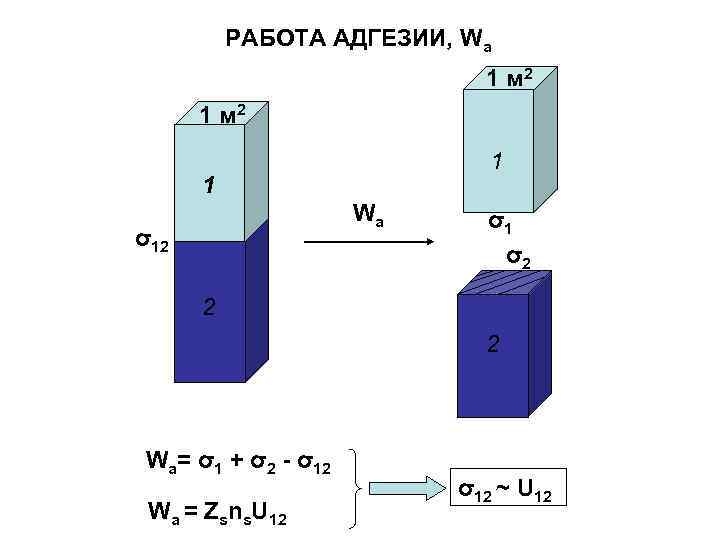

РАБОТА АДГЕЗИИ, Wa 1 м 2 1 1 Wа σ12 σ1 σ2 2 2 Wа= σ1 + σ2 - σ12 Wа = Zsns. U 12 σ12 ~ U 12

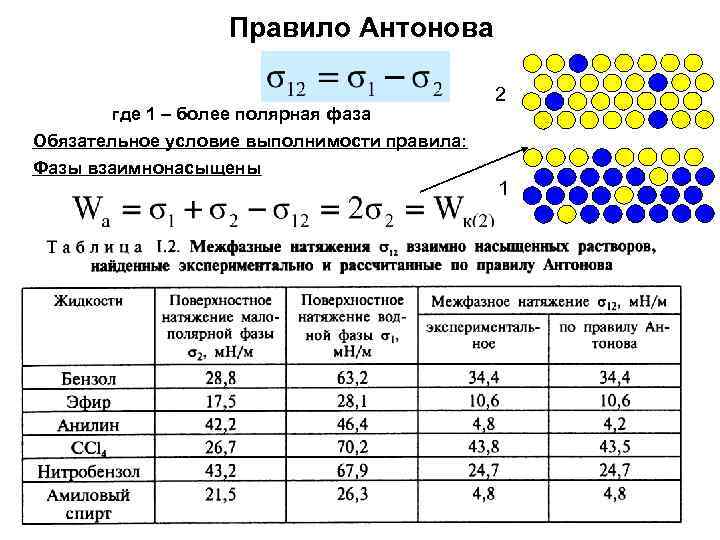

Правило Антонова где 1 – более полярная фаза Обязательное условие выполнимости правила: Фазы взаимнонасыщены 2 1

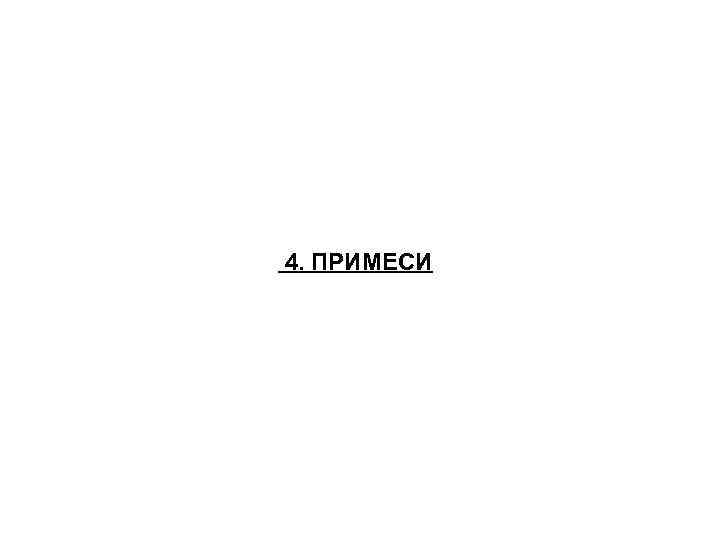

4. ПРИМЕСИ
