Лекция 2 Построение концептуальных моделей сложных систем 1

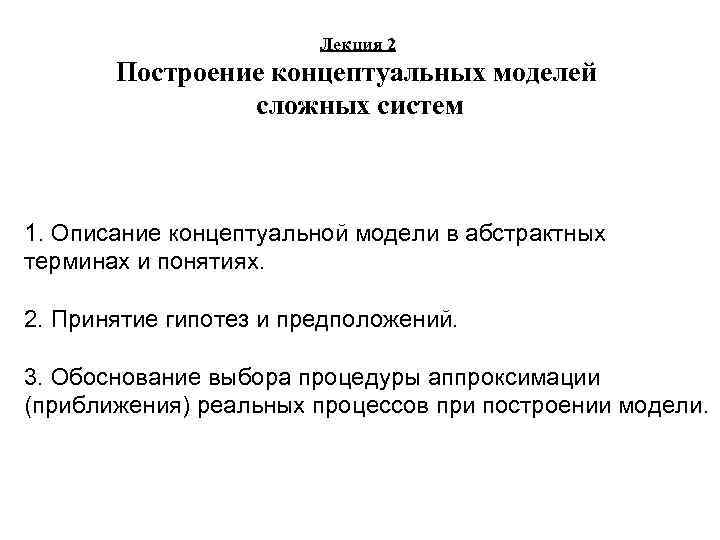

Лекция 2 Построение концептуальных моделей сложных систем 1. Описание концептуальной модели в абстрактных терминах и понятиях. 2. Принятие гипотез и предположений. 3. Обоснование выбора процедуры аппроксимации (приближения) реальных процессов при построении модели.

Свойства моделируемой системы: • система с дискретным временем; • стационарная; • линейная; • с конечным числом входов и выходов.

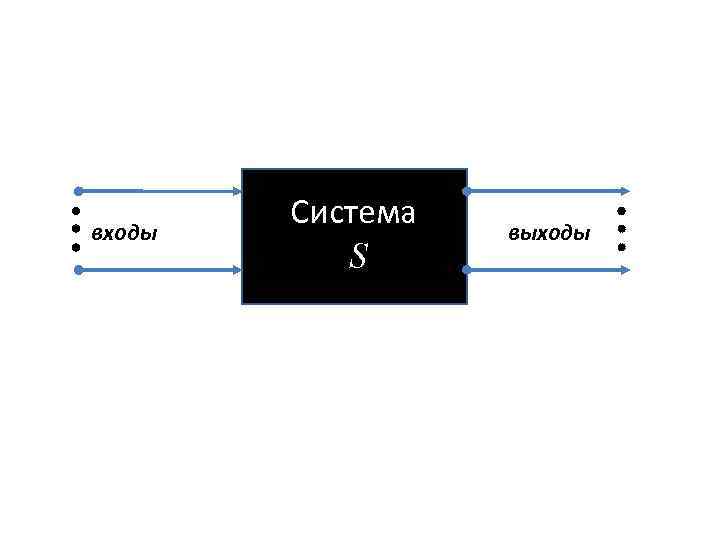

входы Система S выходы

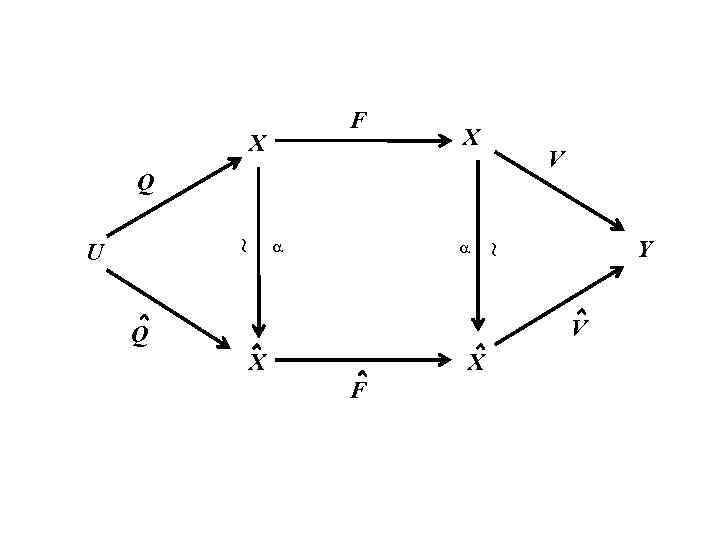

F X X U Y Q V V Q X X F

Классификация параметров и показателей ремонта СВТ Основные (определяющие) Второстепенные (не определяющие) Факторы внешней среды Показатели надежности Оценочные показатели Параметры системы Безотказность 1. Вероятность безотказной работы. 2. Средняя наработка до отказа. 3. Интенсивность отказов. Ремонтопригодность 1. Среднее время восстановления. 2. Среднее время восстановления. 3. Законы распределения. Параметры системы диагностики Технические характеристики отдела ремонта СВТ 1. Достоверность контроля. 2. Глубина диагностики. 3. Время контроля. Параметры, характеризующие поставщиков 1. Время поставки. 2. Доставка собственными ТС. 3. Оперативность поставки 4. Гибкость договорных отношений 1. Коэффициент квалификации специалистов. 2. Достаточность комплектующих. 3. Среднее время поиска комплектующих. 4. Готовность комплектующих. 5. Надежность диагностического оборудования. 6. Среднее время диагностики элемента с за данными достоверностью и глубиной. 7. Математическое ожидание суммарной продолжительности ремонта. Производственнотехнологические параметры Критерий эффективности бизнес-системы Оценки экономических затрат ремонта 1. Трудоемкость ремонта. 2. Оперативное время ремонта. 3. Цикл ремонта. 4. Надежность процесса. 5. Точность процесса. 6. Производственная мощность от дела ремонта СВТ. 7. Производительность технологического процесса ремонта

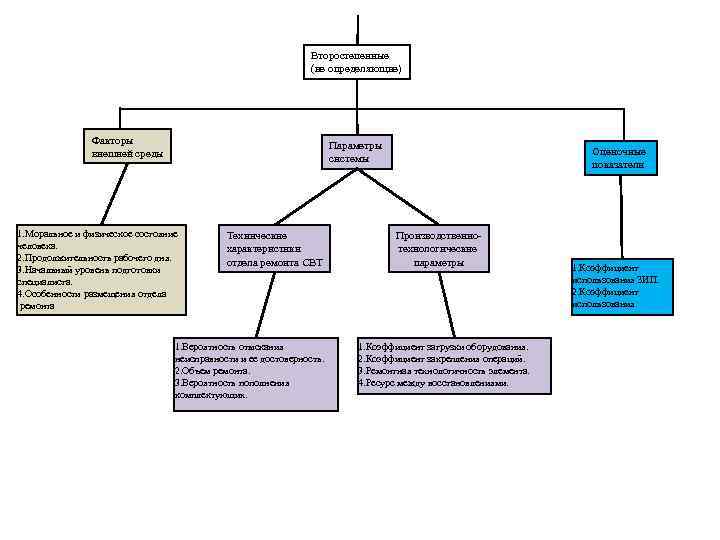

Второстепенные (не определяющие) Факторы внешней среды Параметры системы 1. Моральное и физическое состояние человека. 2. Продолжительность рабочего дня. 3. Начальный уровень подготовки специалиста. 4. Особенности размещения отдела ремонта Технические характеристики отдела ремонта СВТ 1. Вероятность отыскания неисправности и ее достоверность. 2. Объем ремонта. 3. Вероятность пополнения комплектующих. Оценочные показатели Производственнотехнологические параметры 1. Коэффициент загрузки оборудования. 2. Коэффициент закрепления операций. 3. Ремонтная технологичность элемента. 4. Ресурс между восстановлениями. 1. Коэффициент использования ЗИП. 2. Коэффициент использования

База исходных данных моделирования данные по комплектующим в ВЦ Блок масштабирования и учета времени моделирования данные по надежности СВТ Блок формирования отказов СВТ и заявок на ремонт данные по составу и параметрам РДО данные по комплектующим у поставщиков данные по организационноуправленческой структуре компании Блок моделирования диагностирования неисправности данные по квалификациям специалистов ремонтников Блок моделирования замены элемента данные по условиям эксплуатации и ограничения данные по глубине и времени диагностирования Блок моделирования технического контроля элемента замены Блок оптимизации процесса и структуры ремонта Блок оценки временных параметров ремонта Блок оценки эффективности ремонта Результаты моделирования
