Лекция 2 Основные компоненты электрической цепи и их

Лекция 2 Основные компоненты электрической цепи и их свойства

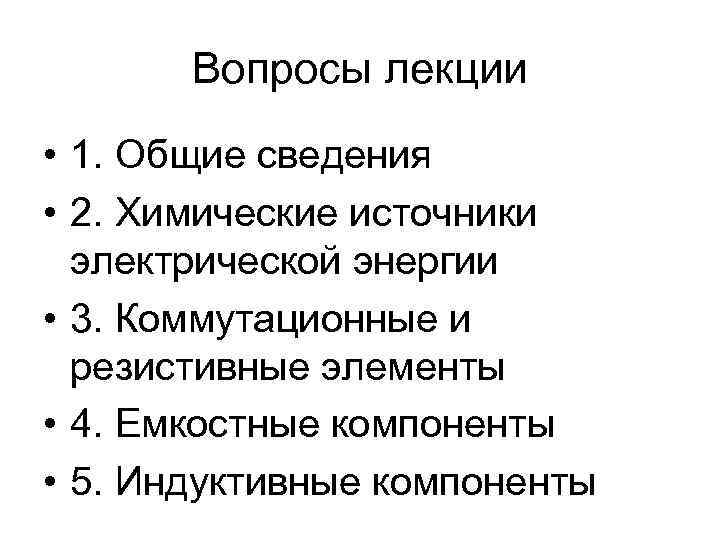

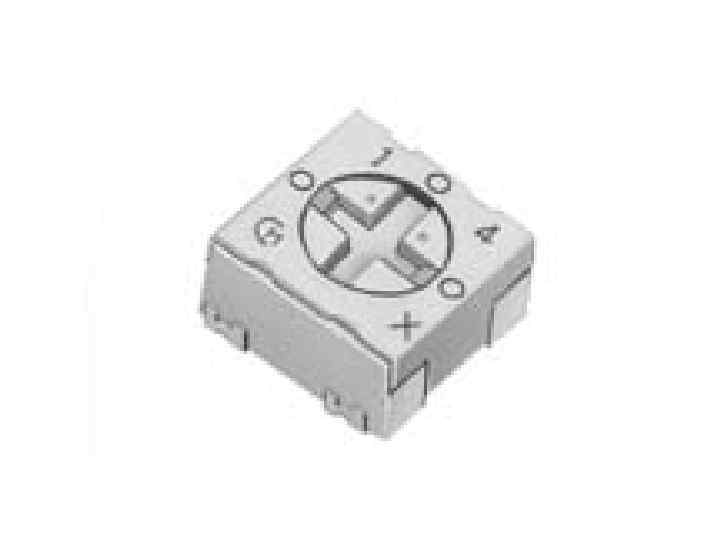

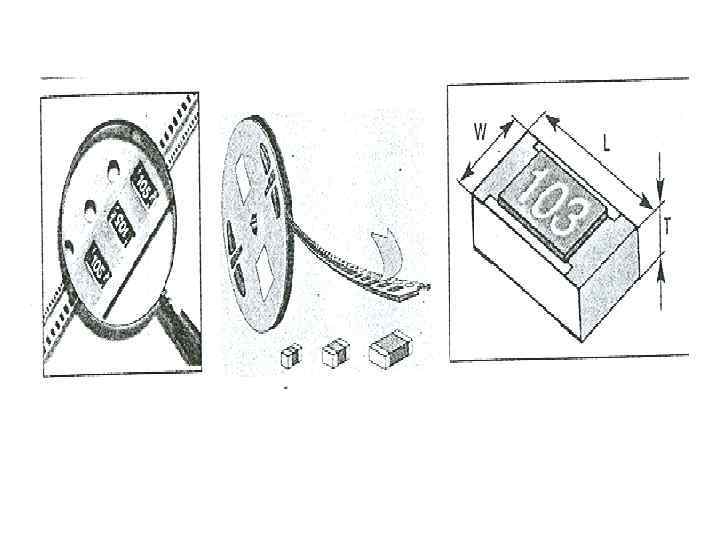

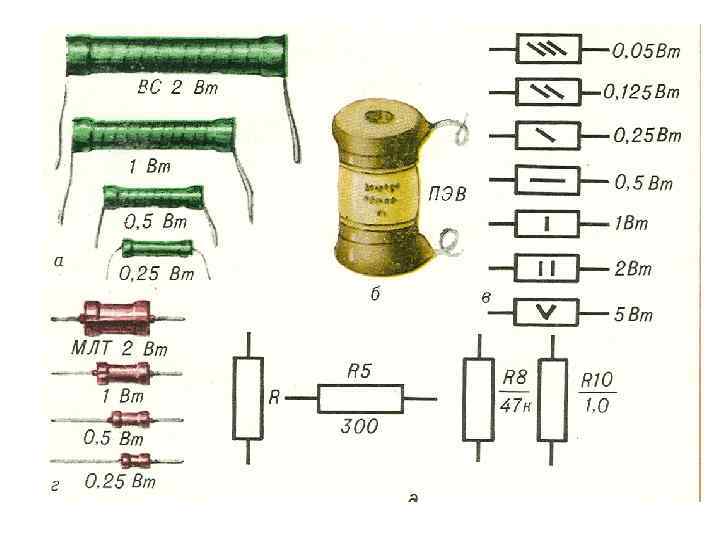

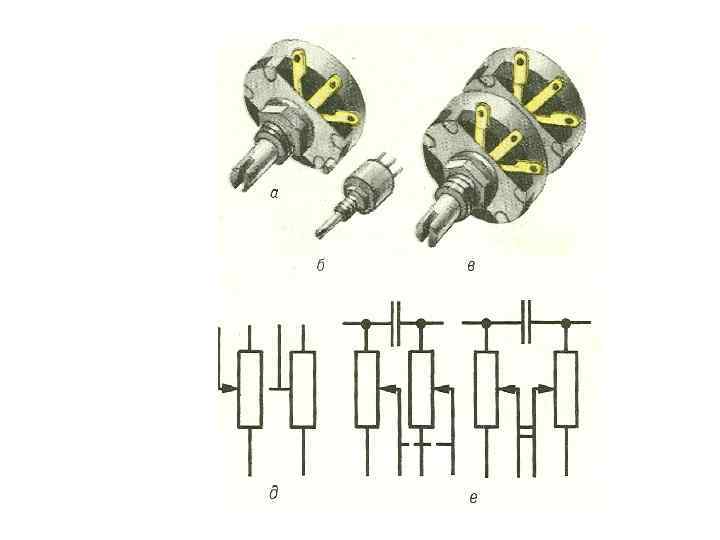

Вопросы лекции • 1. Общие сведения • 2. Химические источники электрической энергии • 3. Коммутационные и резистивные элементы • 4. Емкостные компоненты • 5. Индуктивные компоненты

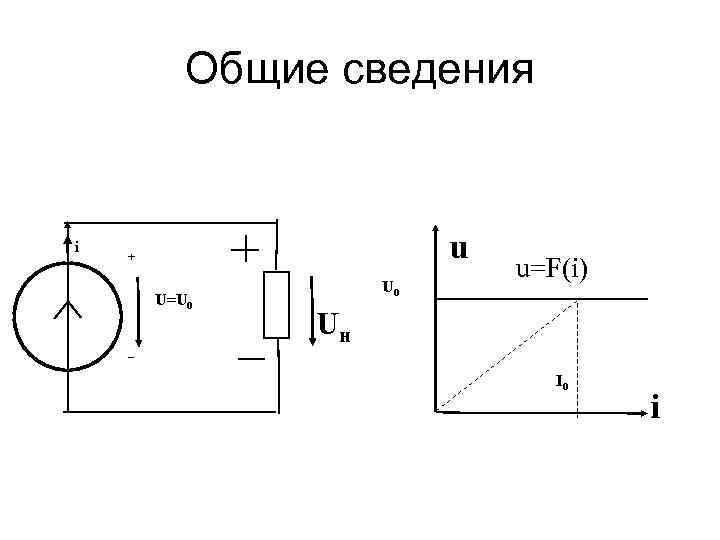

Общие сведения i u + U=U 0 _ U 0 u=F(i) Uн I 0 i

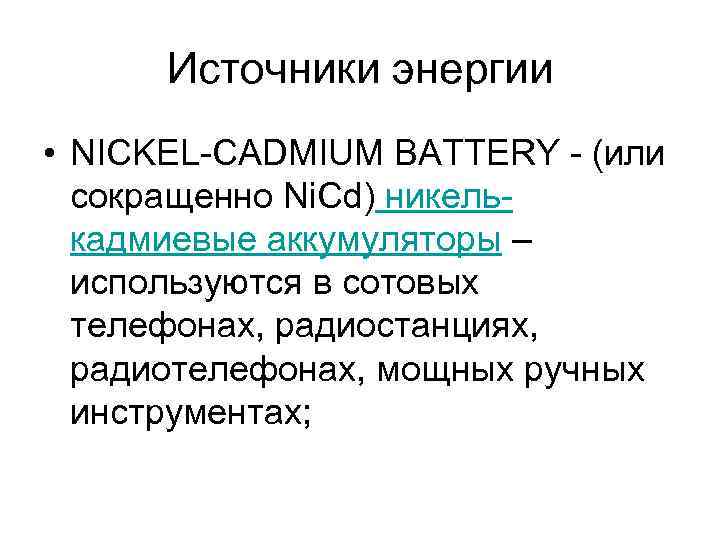

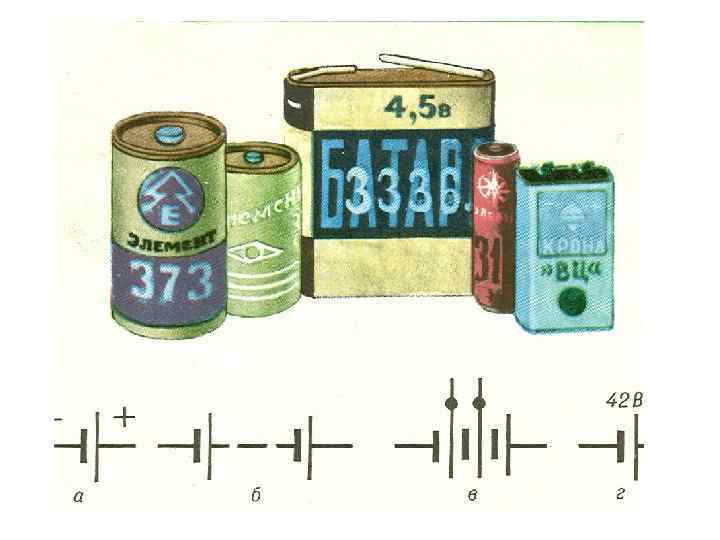

Источники энергии • NICKEL-CADMIUM BATTERY - (или сокращенно Ni. Cd) никелькадмиевые аккумуляторы – используются в сотовых телефонах, радиостанциях, радиотелефонах, мощных ручных инструментах;

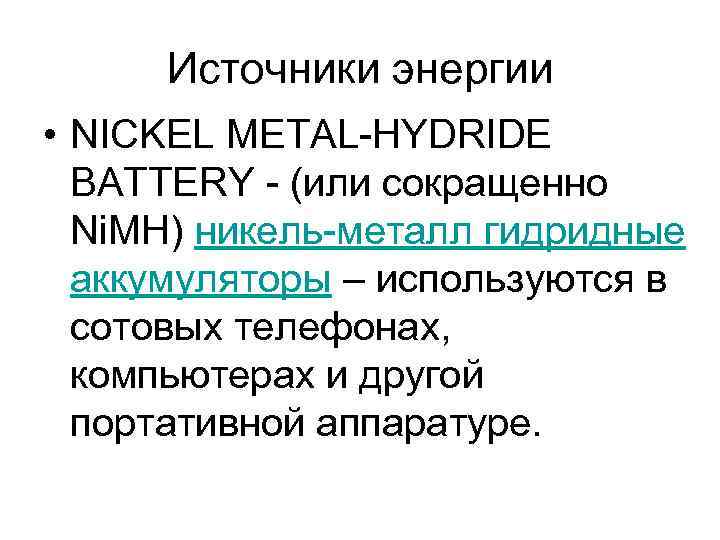

Источники энергии • NICKEL METAL-HYDRIDE BATTERY - (или сокращенно Ni. MH) никель-металл гидридные аккумуляторы – используются в сотовых телефонах, компьютерах и другой портативной аппаратуре.

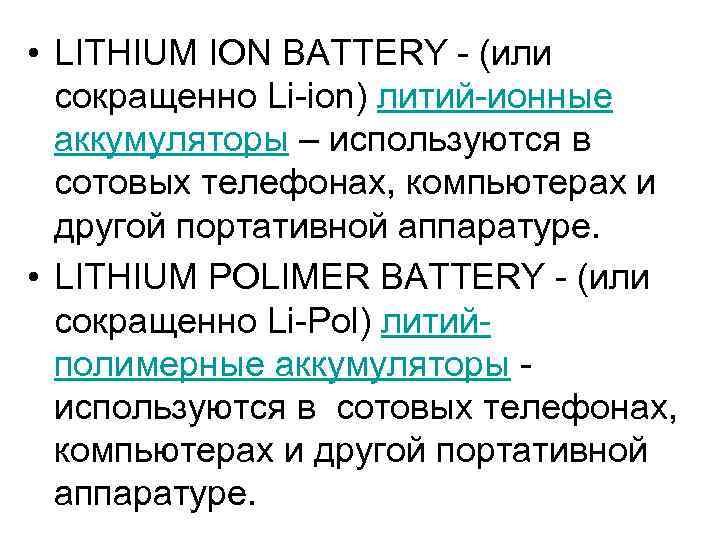

• LITHIUM ION BATTERY - (или сокращенно Li-ion) литий-ионные аккумуляторы – используются в сотовых телефонах, компьютерах и другой портативной аппаратуре. • LITHIUM POLIMER BATTERY - (или сокращенно Li-Pol) литийполимерные аккумуляторы - используются в сотовых телефонах, компьютерах и другой портативной аппаратуре.

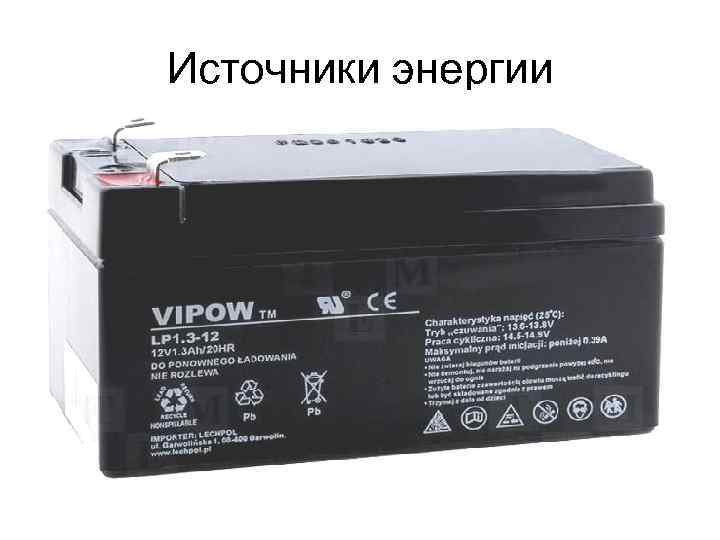

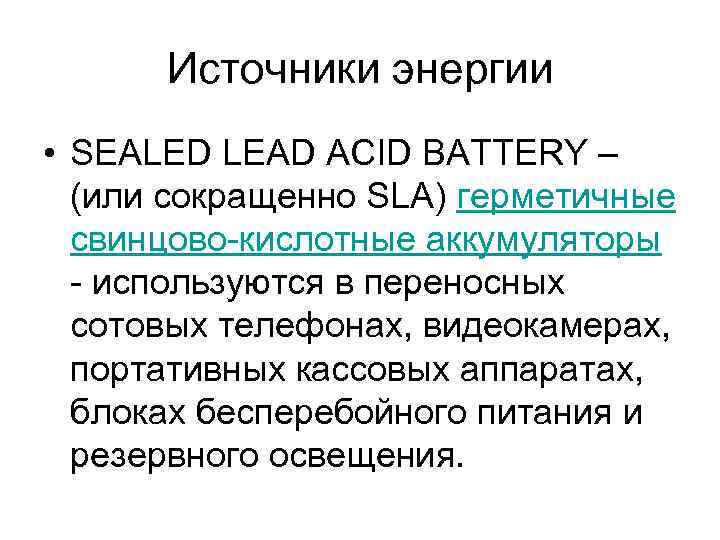

Источники энергии • SEALED LEAD ACID BATTERY – (или сокращенно SLA) герметичные свинцово-кислотные аккумуляторы - используются в переносных сотовых телефонах, видеокамерах, портативных кассовых аппаратах, блоках бесперебойного питания и резервного освещения.

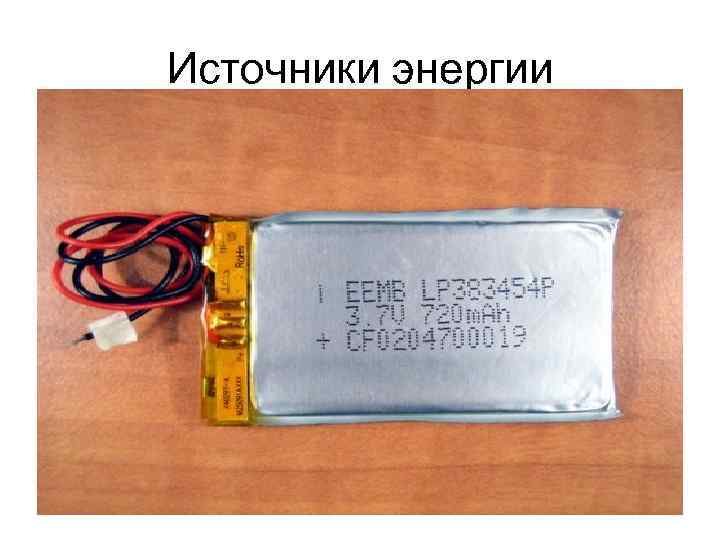

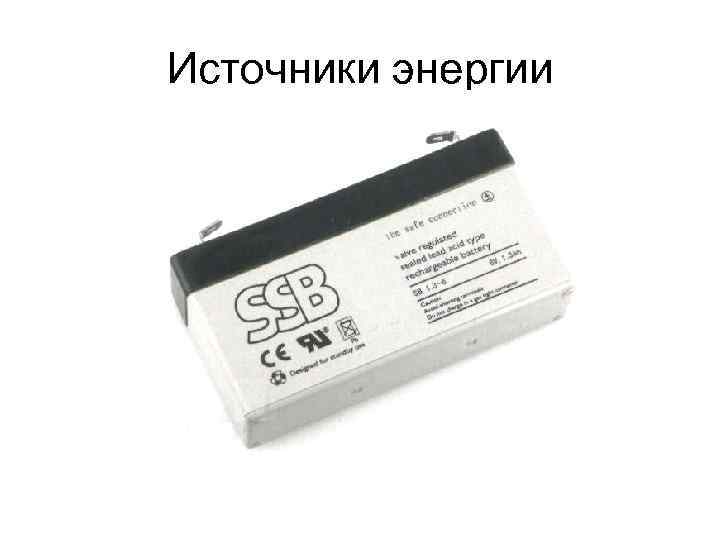

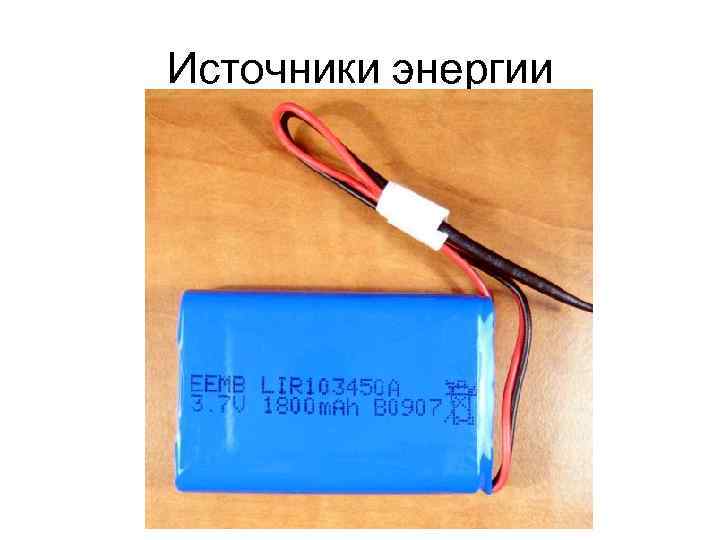

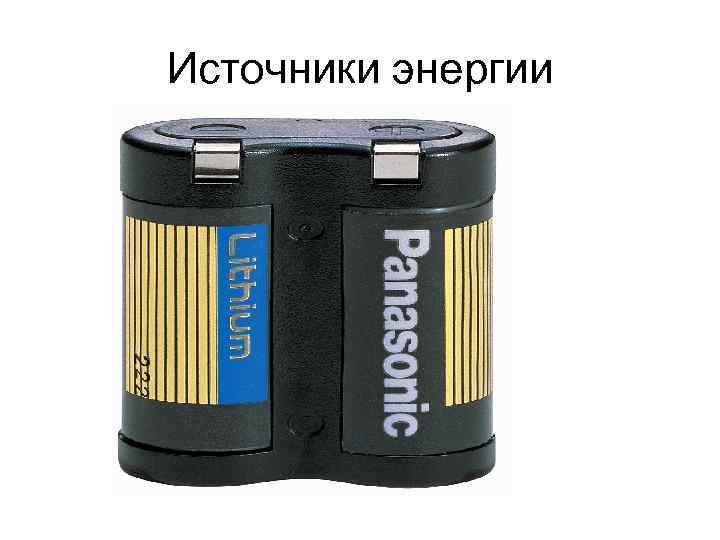

Источники энергии

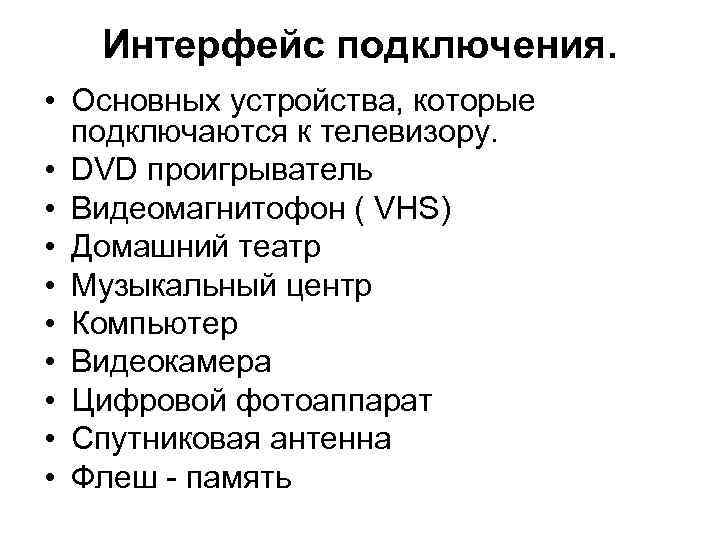

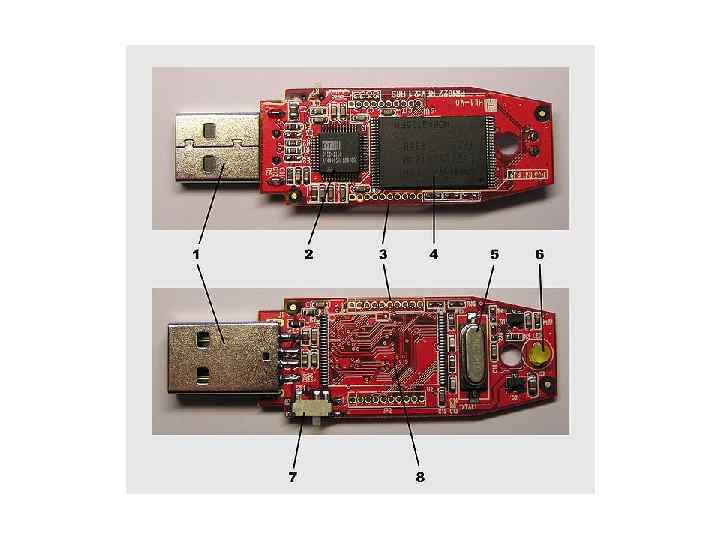

Интерфейс подключения. • Основных устройства, которые подключаются к телевизору. • DVD проигрыватель • Видеомагнитофон ( VHS) • Домашний театр • Музыкальный центр • Компьютер • Видеокамера • Цифровой фотоаппарат • Спутниковая антенна • Флеш - память

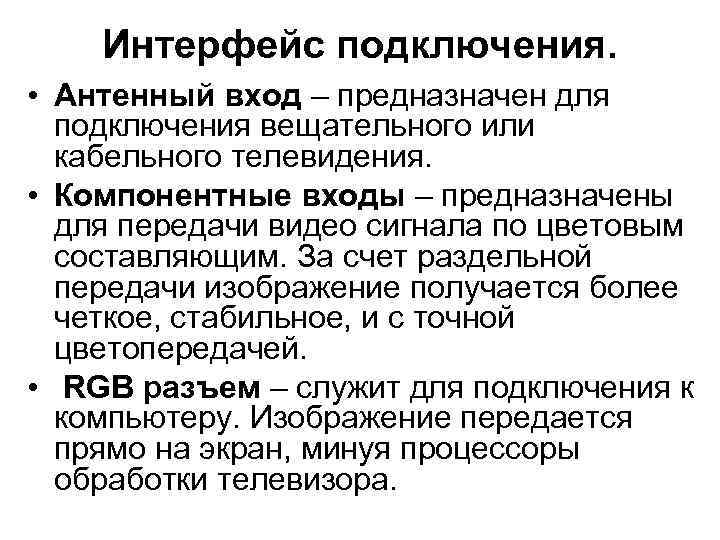

Интерфейс подключения. • Антенный вход – предназначен для подключения вещательного или кабельного телевидения. • Компонентные входы – предназначены для передачи видео сигнала по цветовым составляющим. За счет раздельной передачи изображение получается более четкое, стабильное, и с точной цветопередачей. • RGB разъем – служит для подключения к компьютеру. Изображение передается прямо на экран, минуя процессоры обработки телевизора.

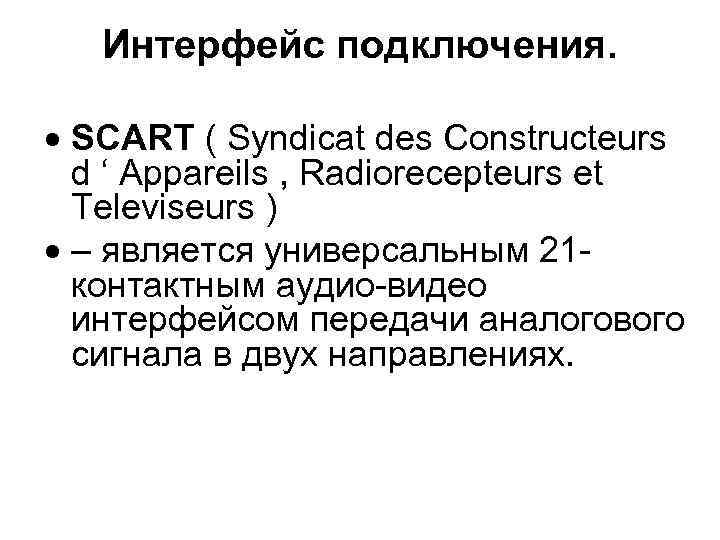

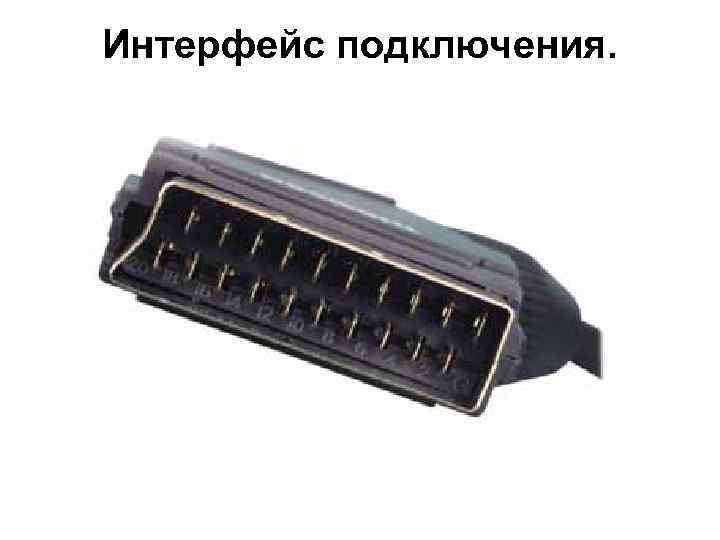

Интерфейс подключения. SCART ( Syndicat des Constructeurs d ‘ Appareils , Radiorecepteurs et Televiseurs ) – является универсальным 21 контактным аудио-видео интерфейсом передачи аналогового сигнала в двух направлениях.

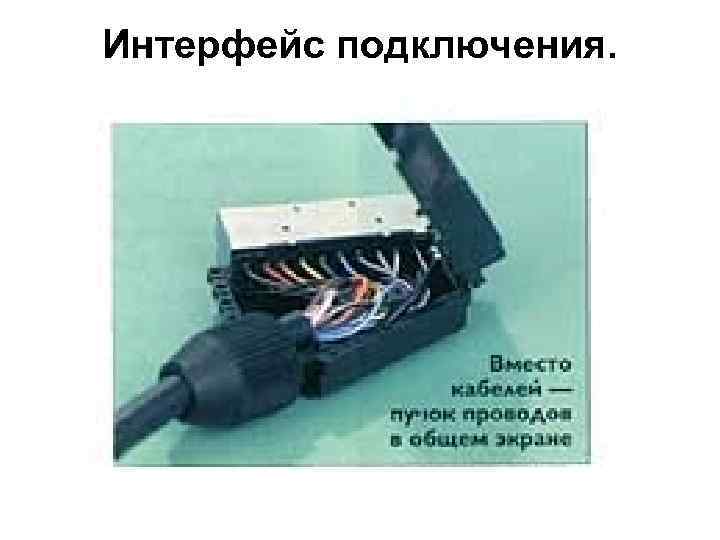

Интерфейс подключения.

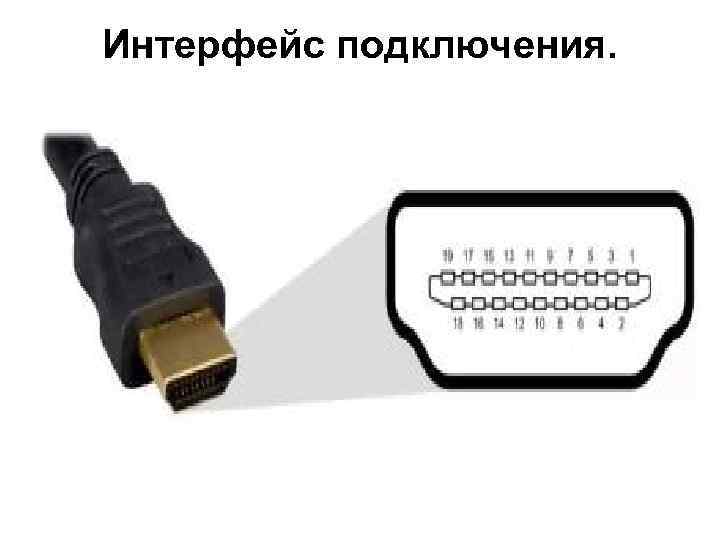

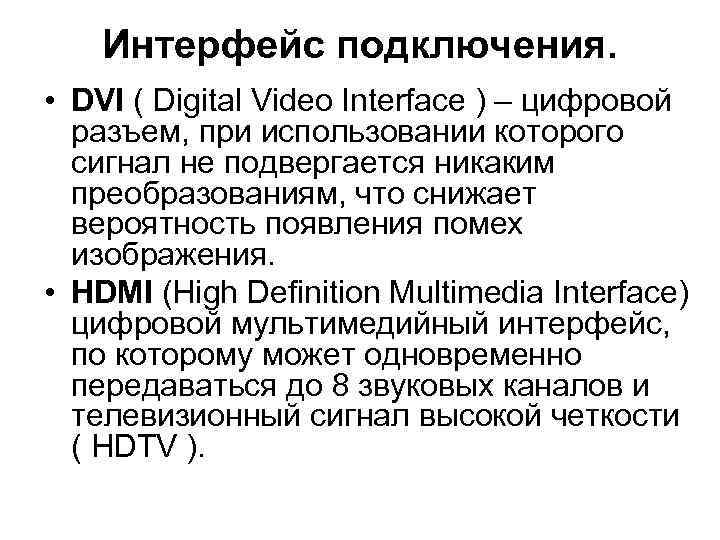

Интерфейс подключения. • DVI ( Digital Video Interface ) – цифровой разъем, при использовании которого сигнал не подвергается никаким преобразованиям, что снижает вероятность появления помех изображения. • HDMI (High Definition Multimedia Interface) цифровой мультимедийный интерфейс, по которому может одновременно передаваться до 8 звуковых каналов и телевизионный сигнал высокой четкости ( HDTV ).

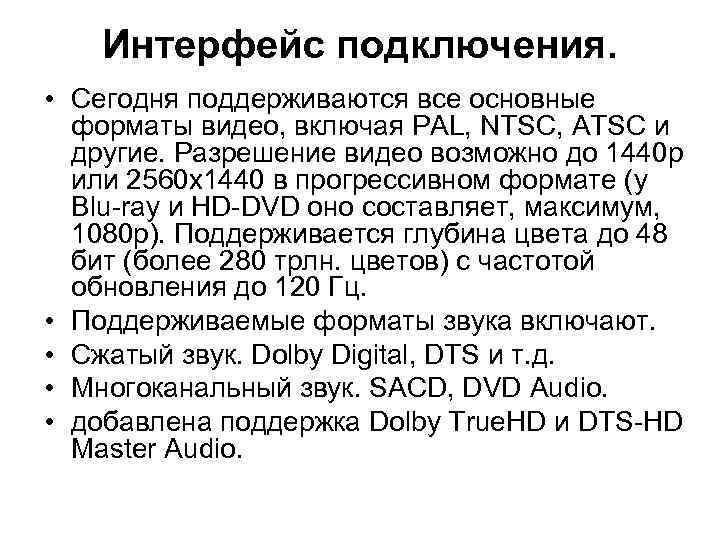

Интерфейс подключения. • Сегодня поддерживаются все основные форматы видео, включая PAL, NTSC, ATSC и другие. Разрешение видео возможно до 1440 p или 2560 x 1440 в прогрессивном формате (у Blu-ray и HD-DVD оно составляет, максимум, 1080 p). Поддерживается глубина цвета до 48 бит (более 280 трлн. цветов) с частотой обновления до 120 Гц. • Поддерживаемые форматы звука включают. • Сжатый звук. Dolby Digital, DTS и т. д. • Многоканальный звук. SACD, DVD Audio. • добавлена поддержка Dolby True. HD и DTS-HD Master Audio.

Интерфейс подключения.

Емкостные элементы и конденсаторы электрической цепи Идеализированный емкостной элемент

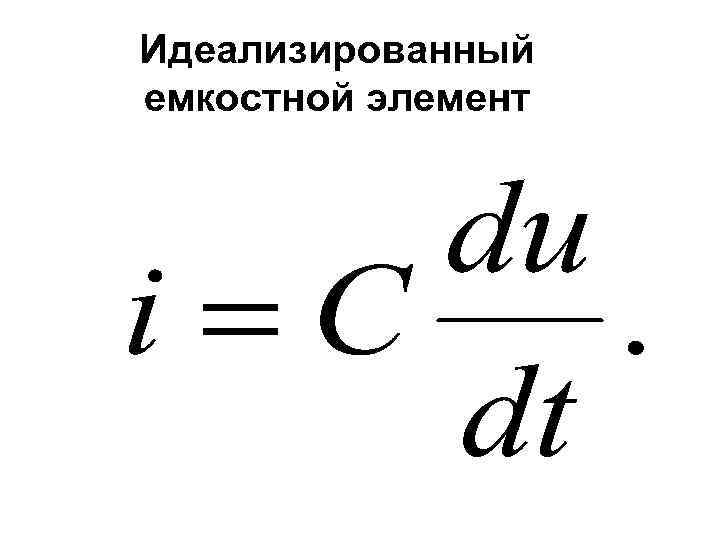

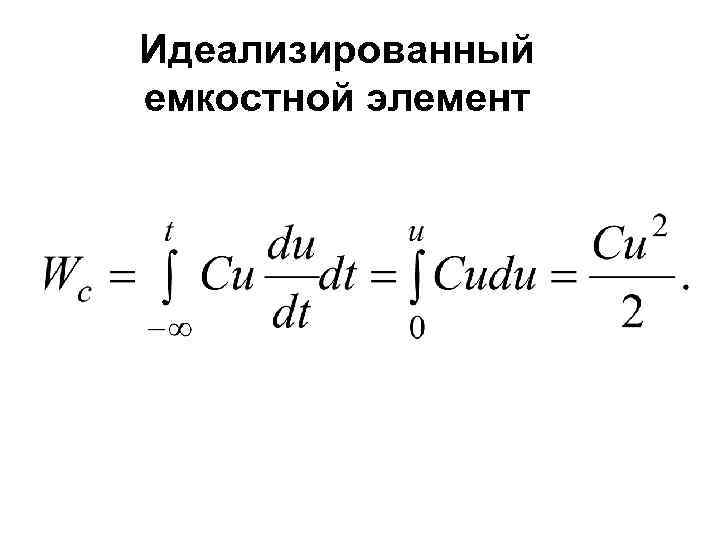

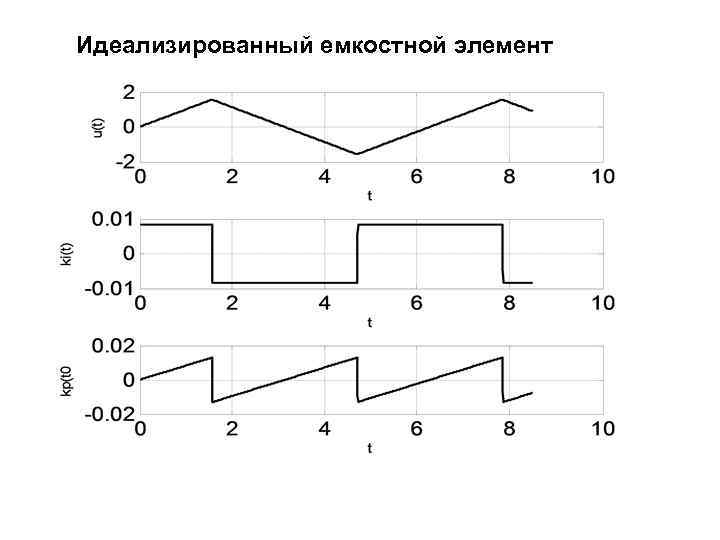

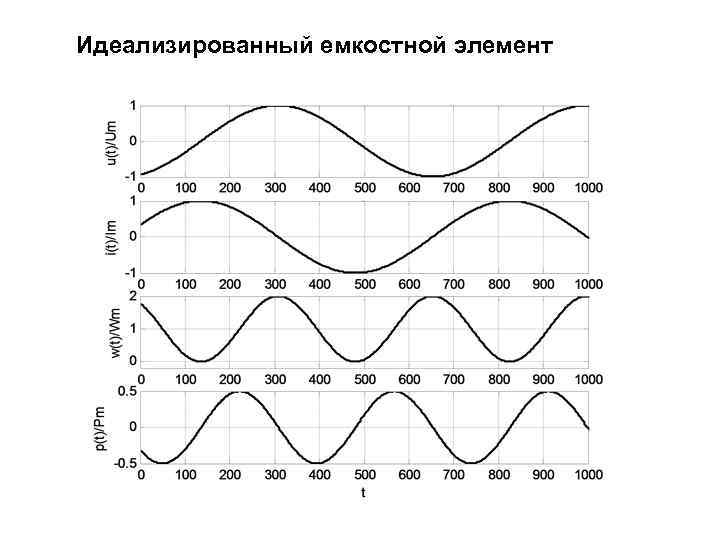

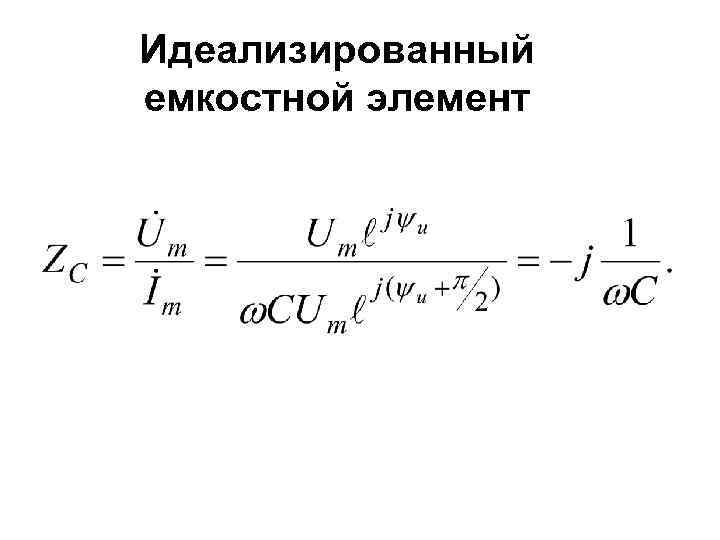

Идеализированный емкостной элемент

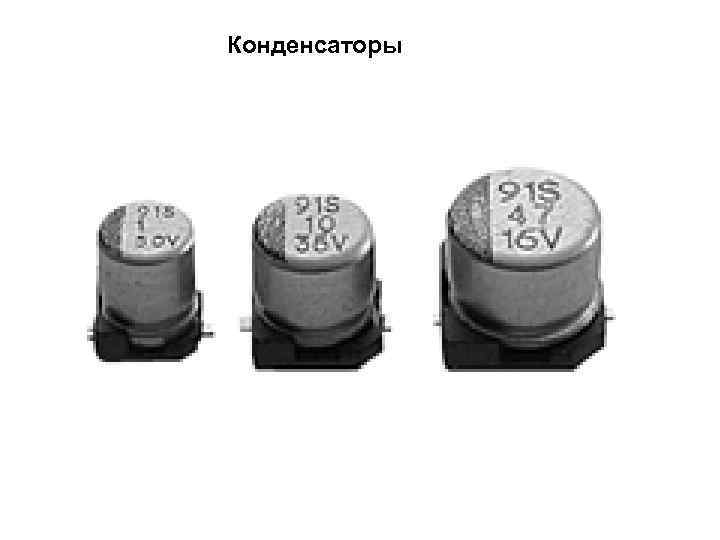

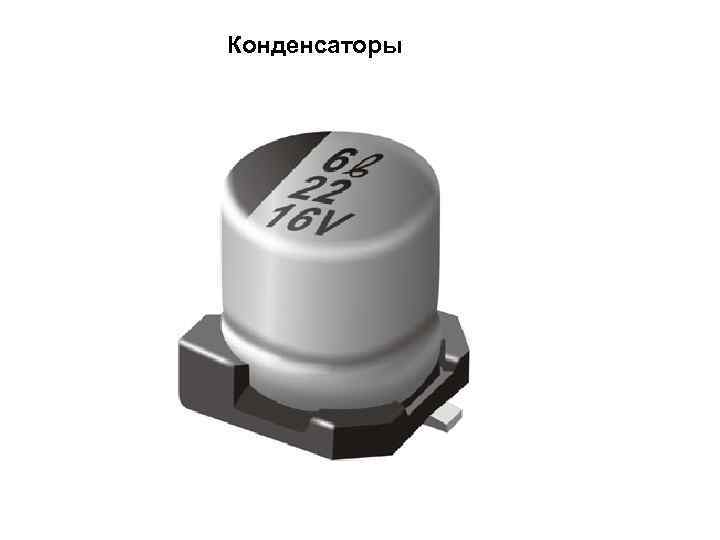

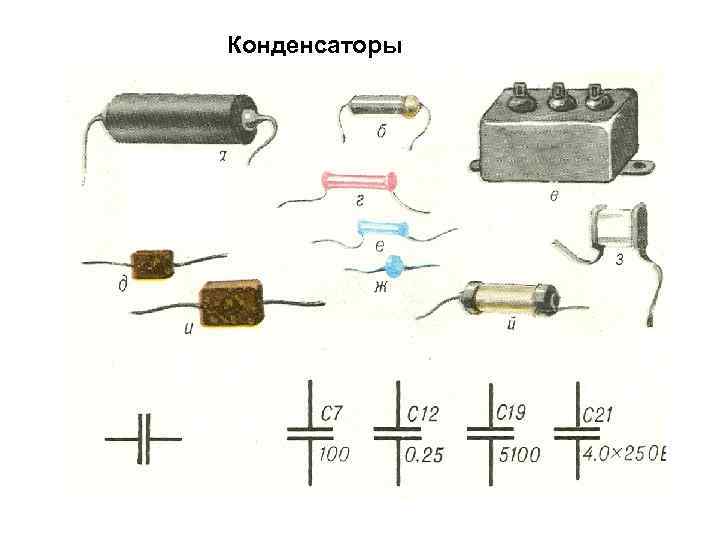

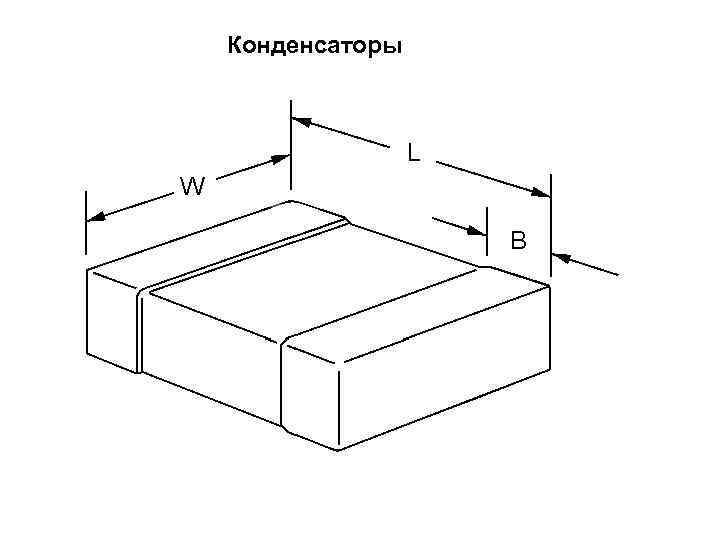

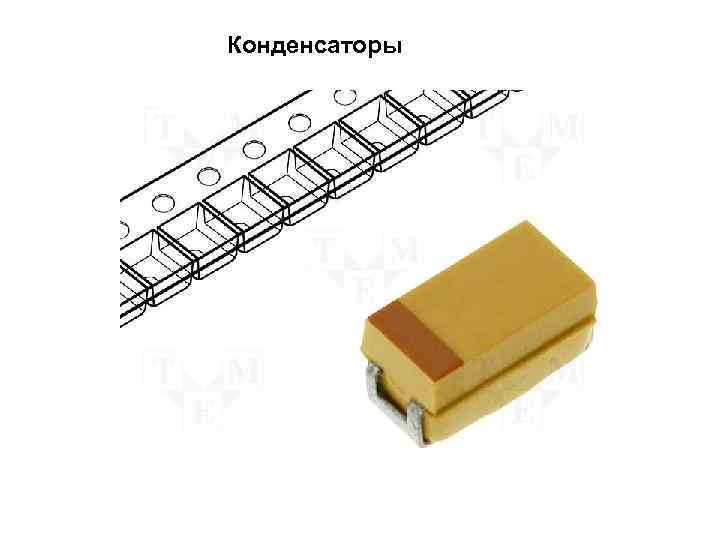

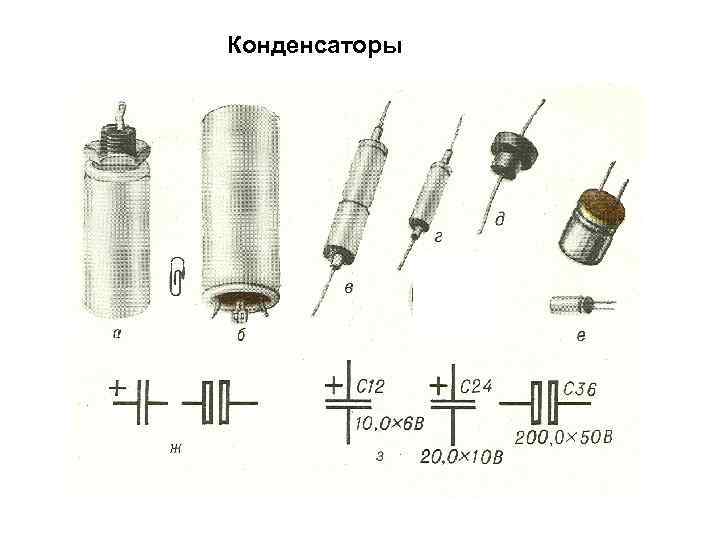

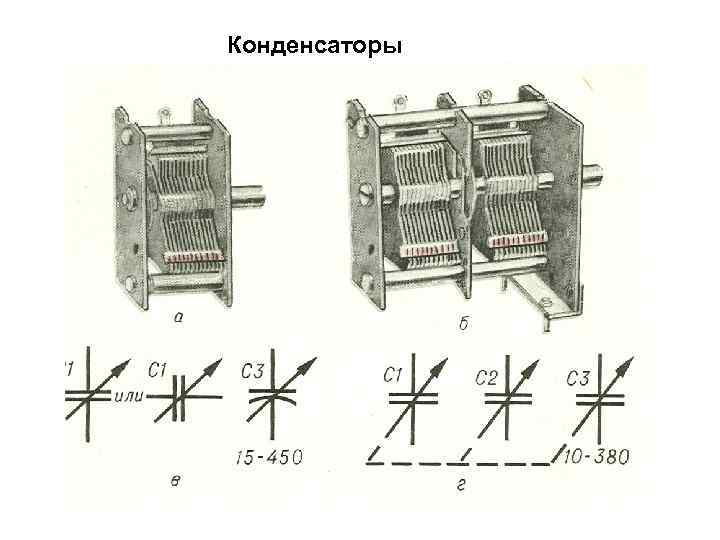

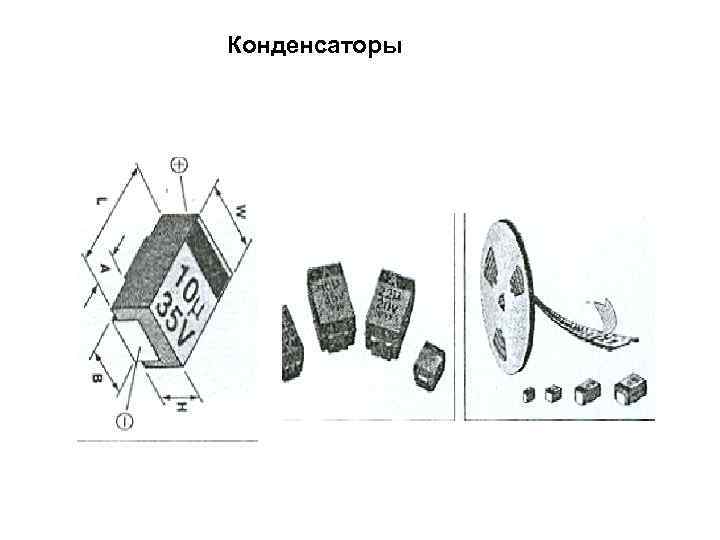

Конденсаторы

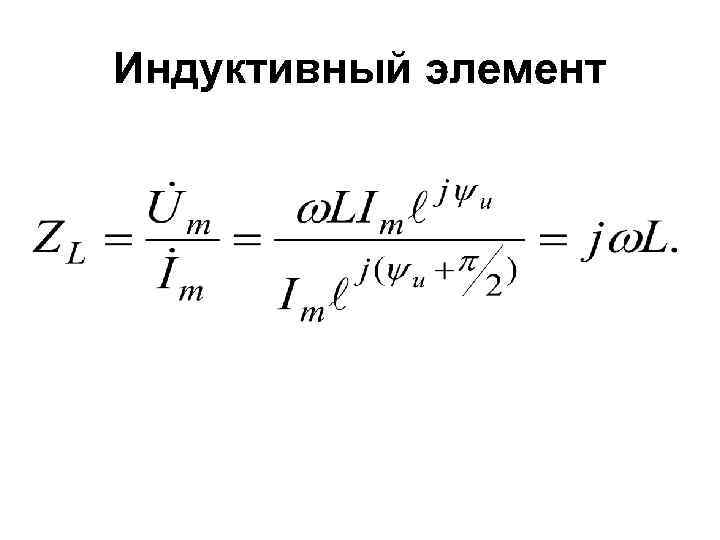

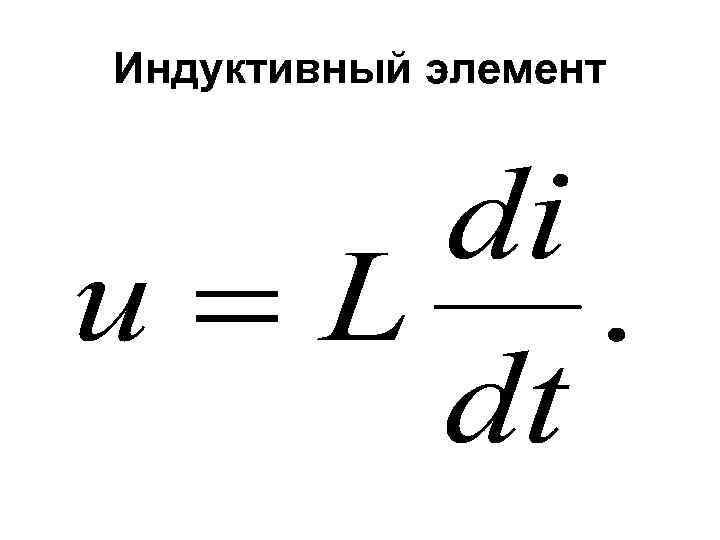

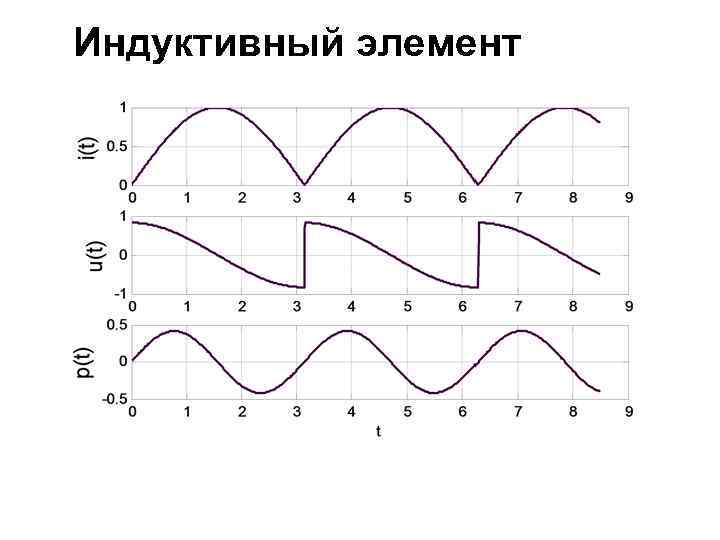

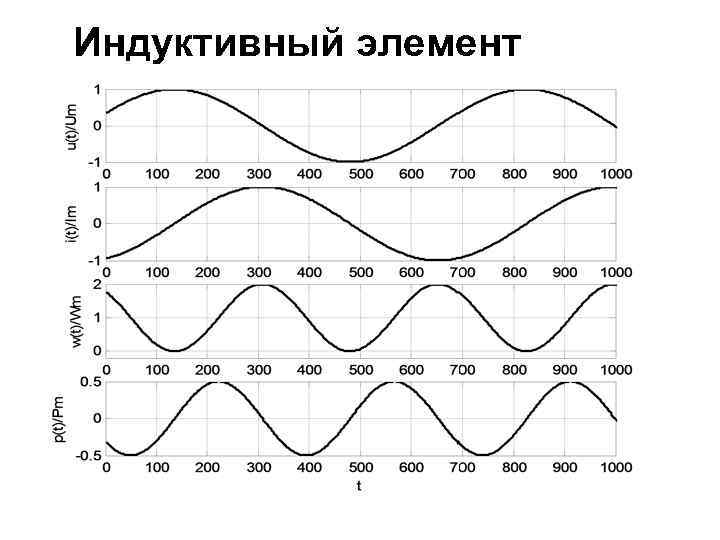

Индуктивный элемент

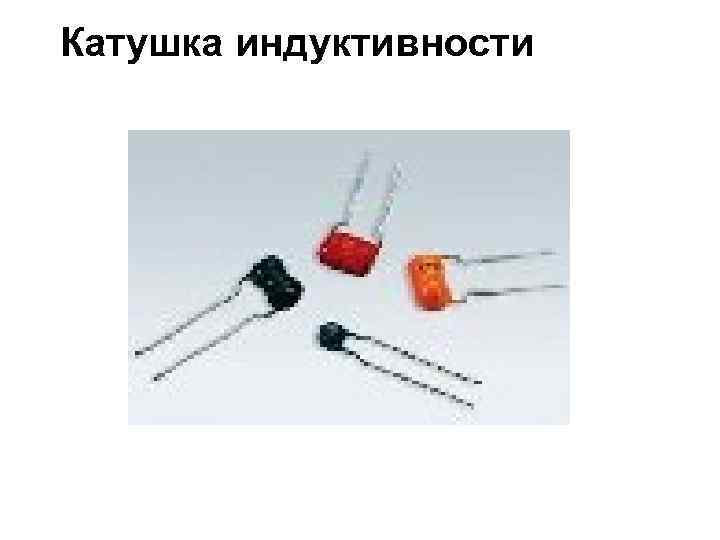

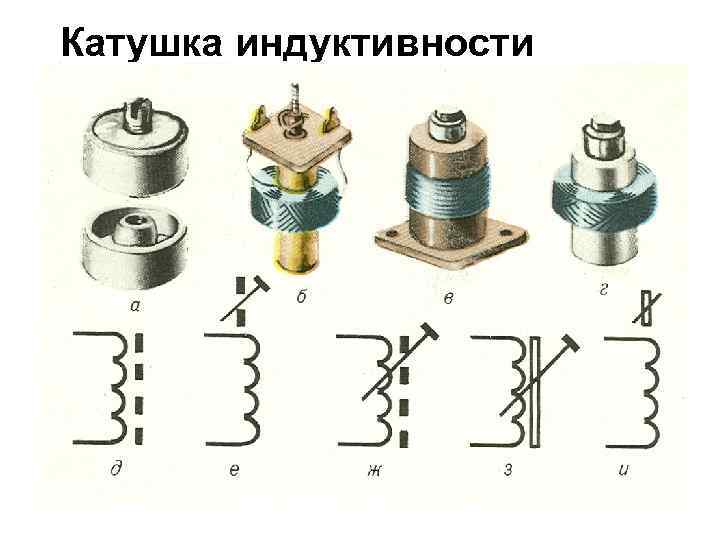

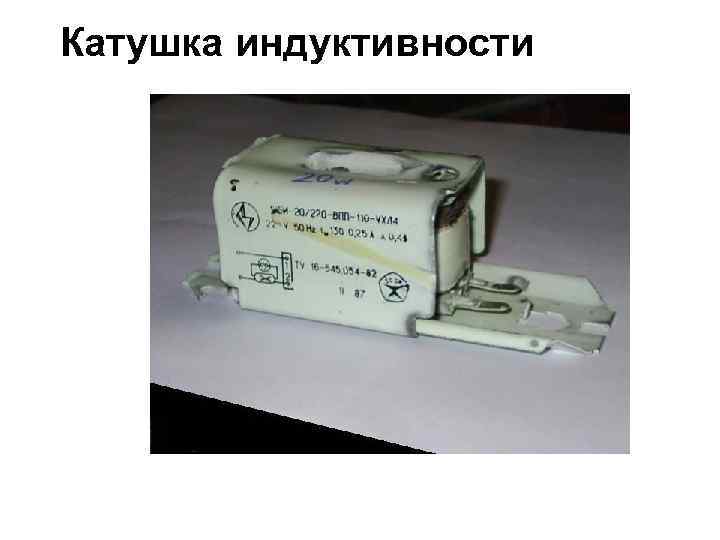

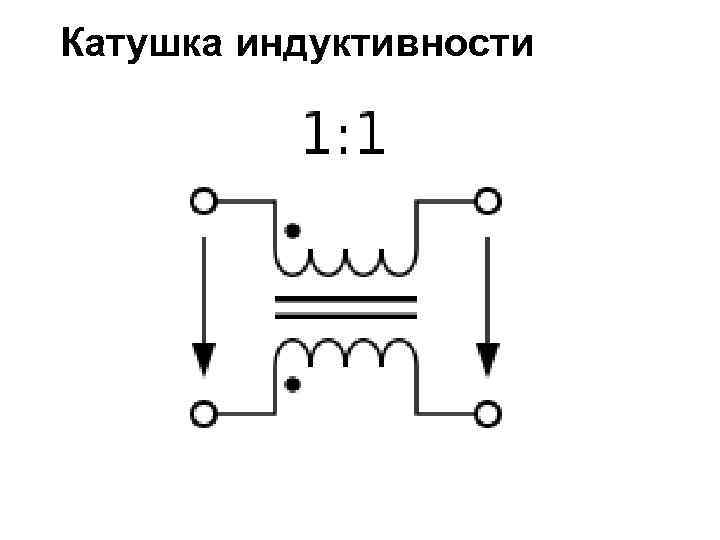

Катушка индуктивности
