Лекция № 2. Гражданские здания и их элементы

Лекция № 2. Гражданские здания и их элементы

Рис. 1. 1. Основные конструктивные элементы здания с кирпичными несущими стенами: 1 — подошва фундамента, 2 — подвальное перекрытие, 3 — фундаменты, 4 — потолок, 5 - нижнее перекрытие, 6 — подполье, 7 — перегородка, 8 — нагрузка от собственной массы, людей и оборудования, 9 - междуэтажное перекрытие, 10 — продольная внутренняя стена; 11 — стена; 12 — оконный проем, 13 — карниз, 14 — чердачное перекрытие, I 5 — чердак, 16 — стропильная балка, 17 — кровля, 18 — дымовая труба, 19 — зонт, 20 — коньковый прогон, 21 — подкос, 22— стойка, 23 — конек, 24 — слуховое окно, 25 — снег, 26 — карниз; 27 — мауэрлат, 28 — оконный переплет, 29 — дверное полотно, 30 — крыльцо, 31 — цоколь, 32 — подвал, 33 — грунтовая влага

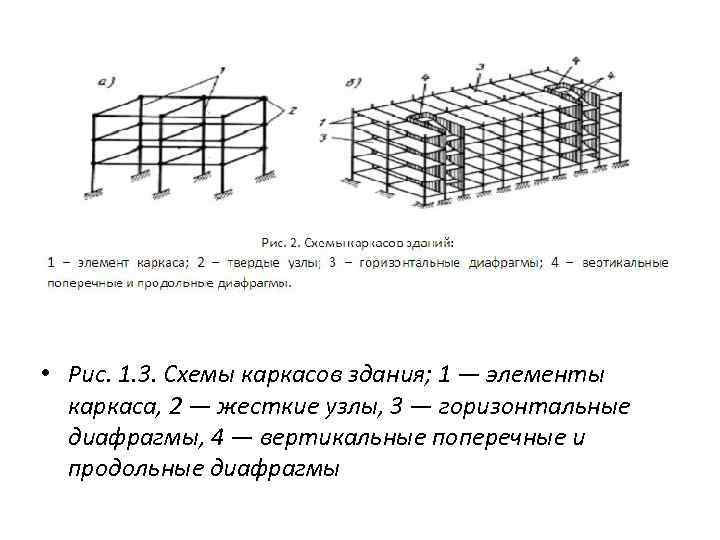

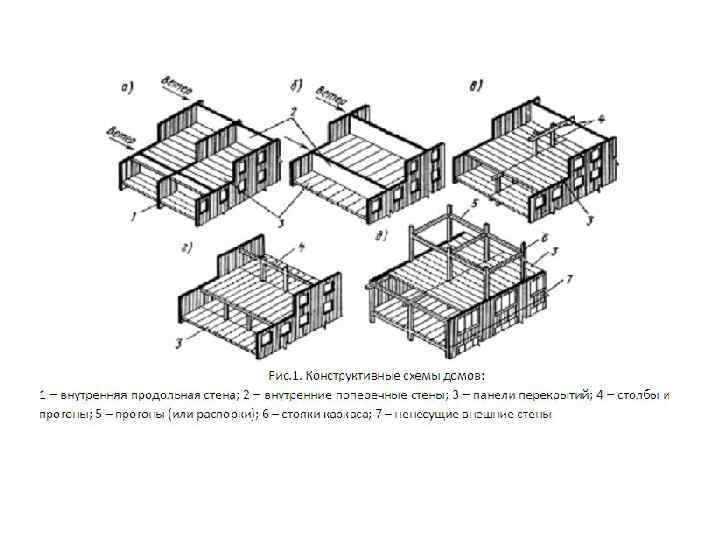

• Рис. 1. 3. Схемы каркасов здания; 1 — элементы каркаса, 2 — жесткие узлы, 3 — горизонтальные диафрагмы, 4 — вертикальные поперечные и продольные диафрагмы

• Рис. 2. 1. Конструктивные типы гражданских зданий: а — бескаркасный; б — каркасный; в — с неполным каркасом; 1 — несу щие стены; 2 — междуэтажные перекрытия; 3 — колонны; 4 — ригели; 5 — самонесущие стены

Рис. 2. 2. Конструктивные типы бескаркасных крупнопанельных зданий

• Рис. 2. 3. Конструктивные типы каркасных зданий: а — с продольным расположением ригелей; б — с поперечным расположе нием ригелей; в — безригельное решение; г — с пространственным карка сом; д — с неполным поперечным каркасом и несущими наружными стенами; е — с опиранием панелей на наружные панели и две стойки по внутреннему ряду; 1 — самонесущие стены; 2 — колонны; 3 — ригели; 4 — плиты междуэтажных перекрытий; 5 — надколонная плита перекрытия; 6 — межколонные плиты; 7 — панель вставка
