Лекция 2 Геометрические построения 2. 1. АРХИТЕКТУРНЫЕ ОБЛОМЫ, ДЕКОРАТИВНЫЕ ЗАВИТКИ, ВАЗЫ 2. 2. ПОСТРОЕНИЕ И ДЕЛЕНИЕ ОТРЕЗКОВ, УГЛОВ И ОКРУЖНОСТЕЙ 2. 3. СОПРЯЖЕНИЯ 2. 4. ПОСТРОЕНИЕ ПЛОСКИХ И ПРОСТРАНСТВЕННЫХ КРИВЫХ ЛИНИЙ 2. 5. ОБВОДКА КРИВОЙ ПО ЛЕКАЛУ 2. 6. НАНЕСЕНИЕ РАЗМЕРОВ (САМОСТОЯТЕЛЬНО)

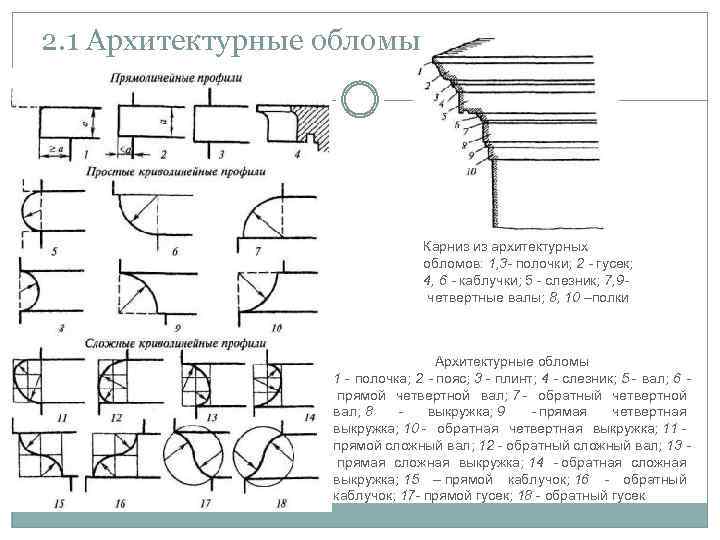

2. 1 Архитектурные обломы Карниз из архитектурных обломов: 1, 3 - полочки; 2 - гусек; 4, 6 - каблучки; 5 - слезник; 7, 9 четвертные валы; 8, 10 –полки Архитектурные обломы 1 - полочка; 2 - пояс; 3 - плинт; 4 - слезник; 5 - вал; 6 прямой четвертной вал; 7 - обратный четвертной вал; 8 - выкружка; 9 - прямая четвертная выкружка; 10 - обратная четвертная выкружка; 11 - прямой сложный вал; 12 - обратный сложный вал; 13 прямая сложная выкружка; 14 - обратная сложная выкружка; 15 – прямой каблучок; 16 - обратный каблучок; 17 - прямой гусек; 18 - обратный гусек
Декоративные завитки, вазы

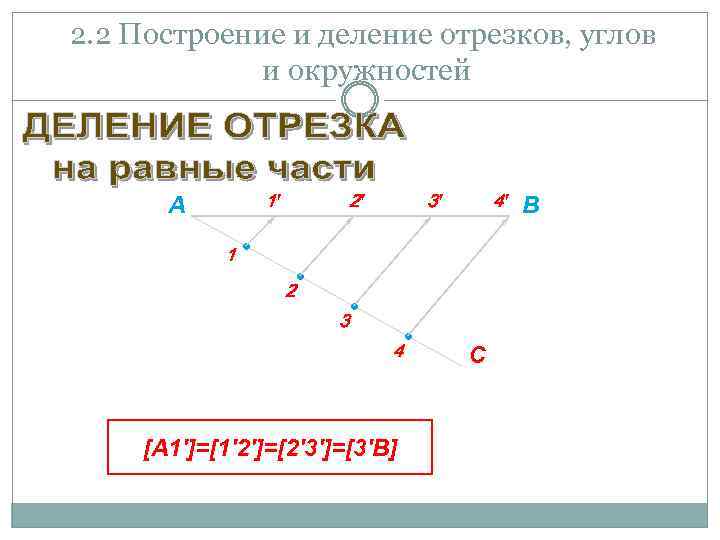

2. 2 Построение и деление отрезков, углов и окружностей 1' А 1 2' 3' 4' • • 2 • 3 • 4 [А 1']=[1'2']=[2'3']=[3'В] С В

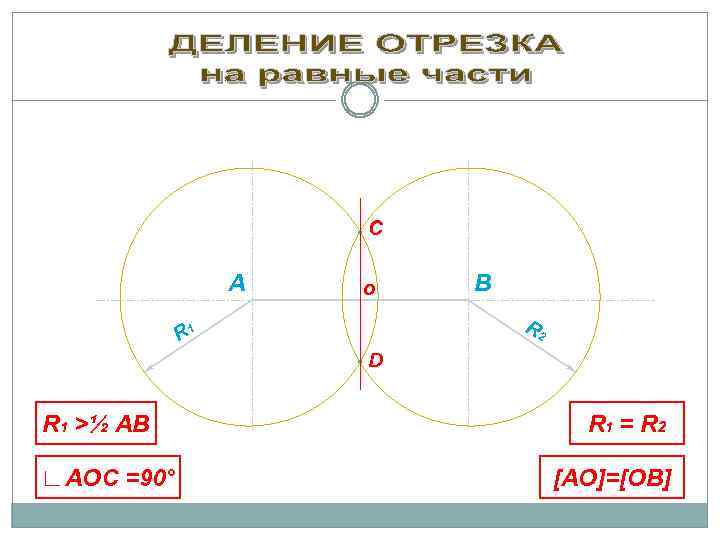

• С А o R 2 R 1 • R 1 >½ AB ∟AOC =90° В D R 1 = R 2 [AO]=[OB]

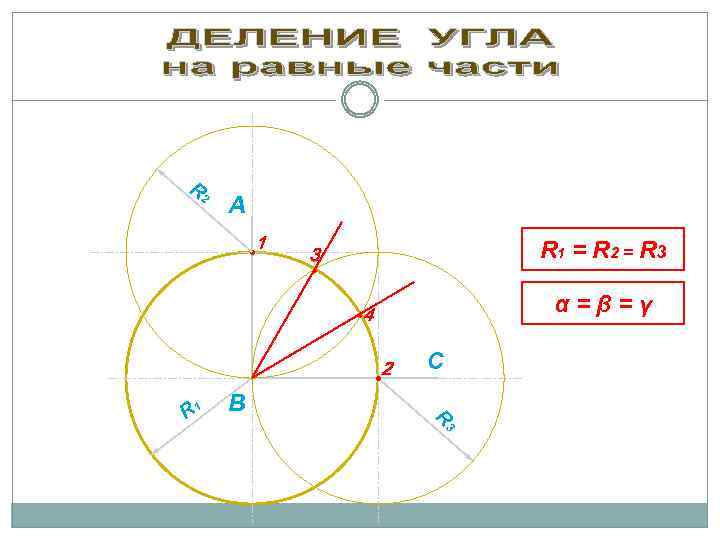

R 2 А • 1 R 1 = R 2 = R 3 3 • α=β=γ • 4 2 • R 1 В С R 3

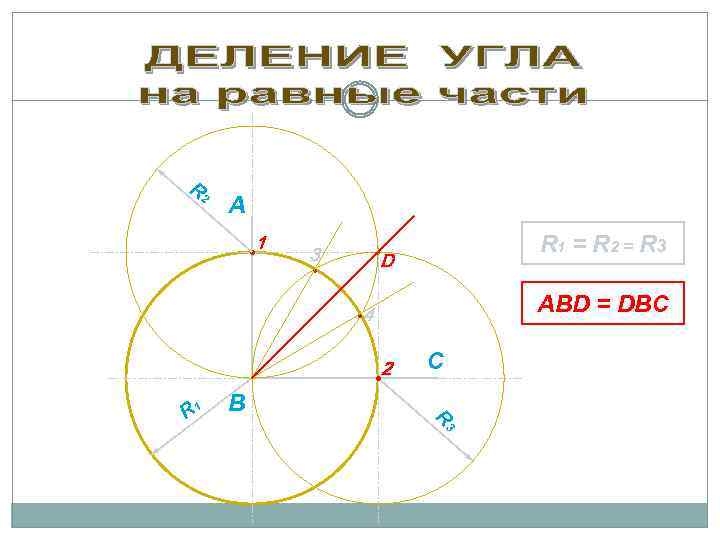

R 2 А • 1 3 R 1 = R 2 = R 3 • D • ABD = DBC • 4 2 • R 1 В С R 3

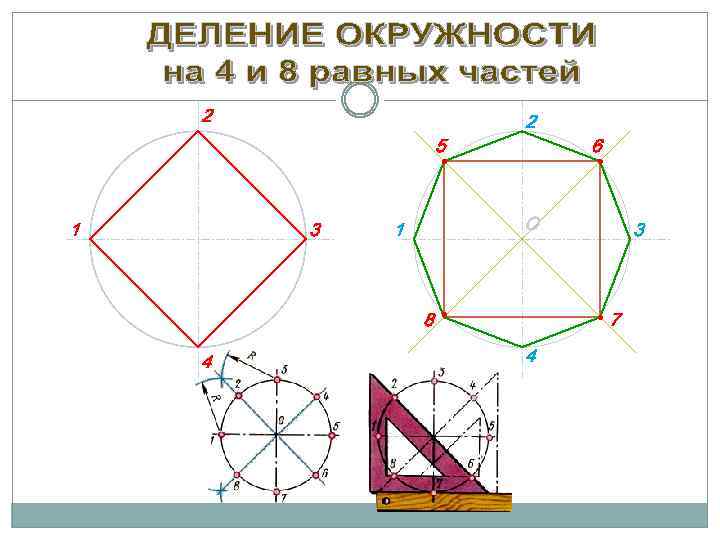

2 2 5 • 1 3 6 • О 1 8 • 3 • 7 4 4 8
2 2 7 1 3 5 6 4 8 1 3 5 6 4

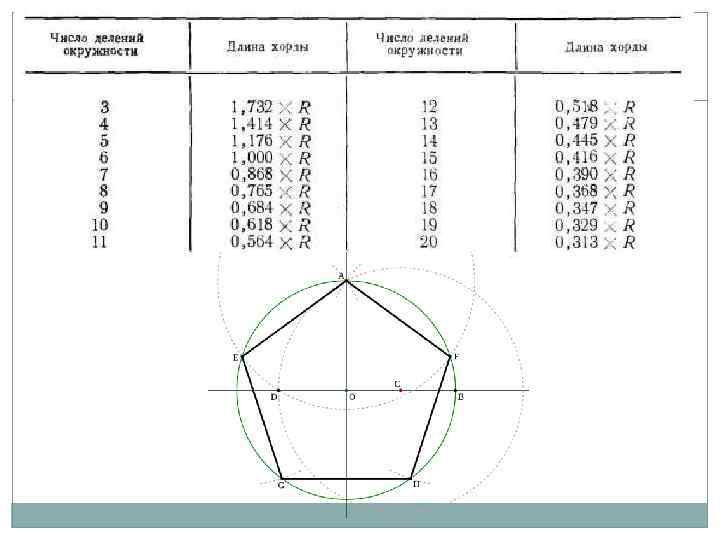

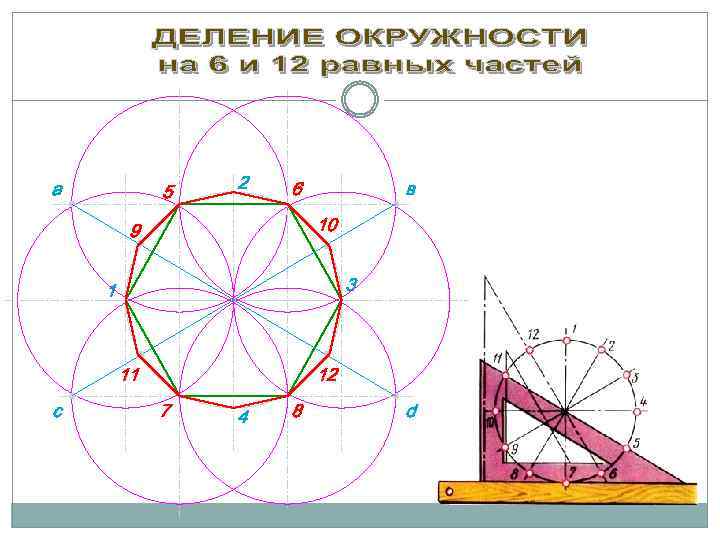

а 5 • 2 6 10 • 9 • 3 1 с • • в • 11 • 12 7 4 8 • d

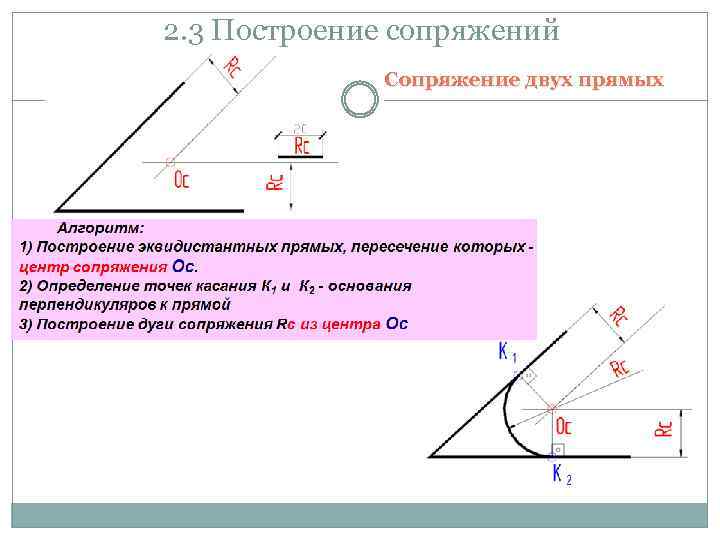

2. 3 Построение сопряжений Сопряжение двух прямых

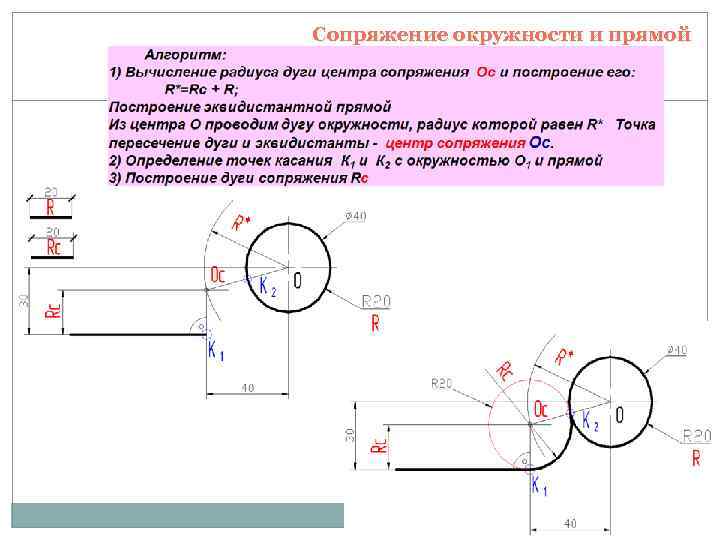

Сопряжение окружности и прямой

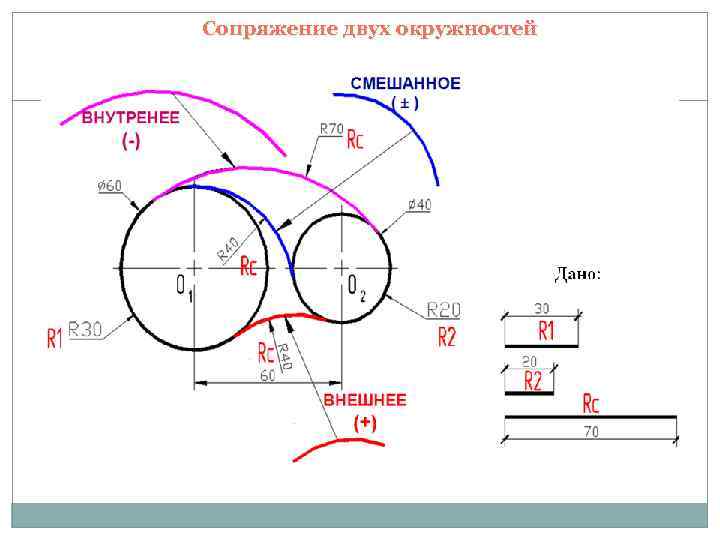

Сопряжение двух окружностей

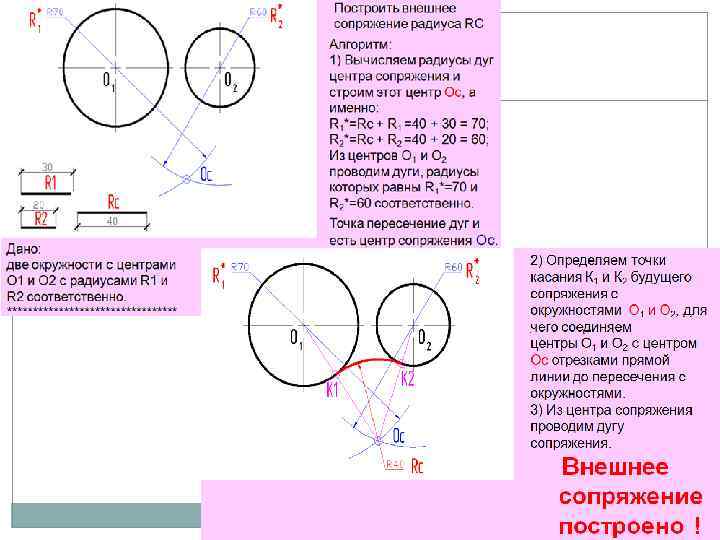

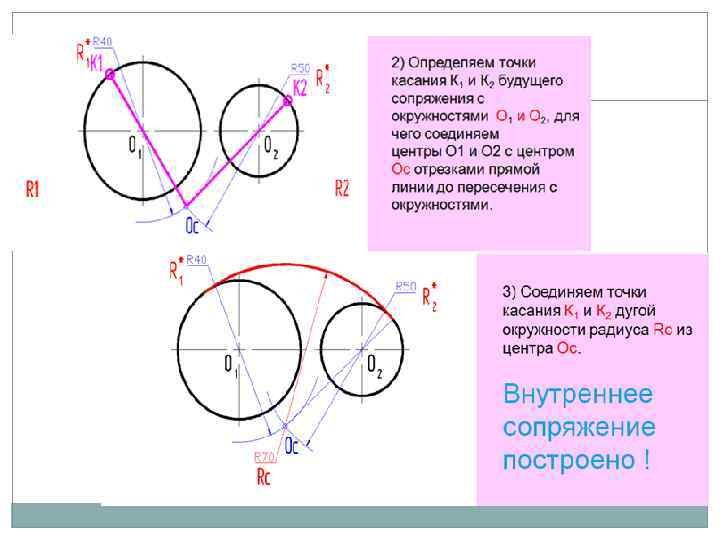

Построение внутреннего сопряжения

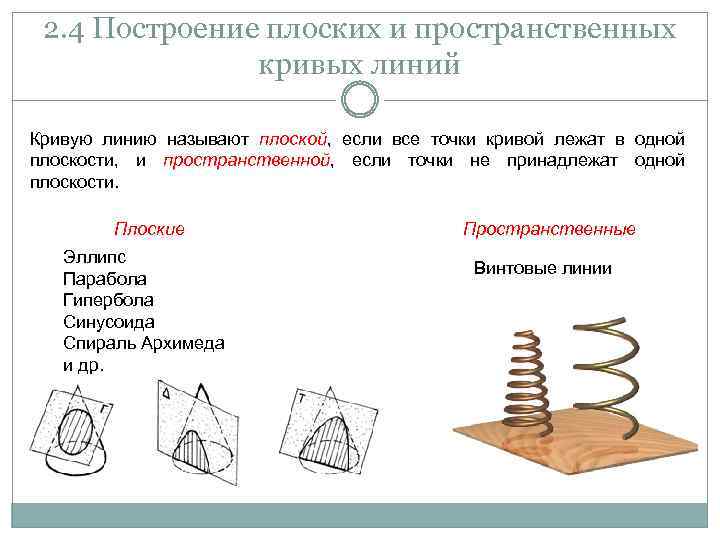

2. 4 Построение плоских и пространственных кривых линий Кривую линию называют плоской, если все точки кривой лежат в одной плоскости, и пространственной, если точки не принадлежат одной плоскости. Плоские Эллипс Парабола Гипербола Синусоида Спираль Архимеда и др. Пространственные Винтовые линии

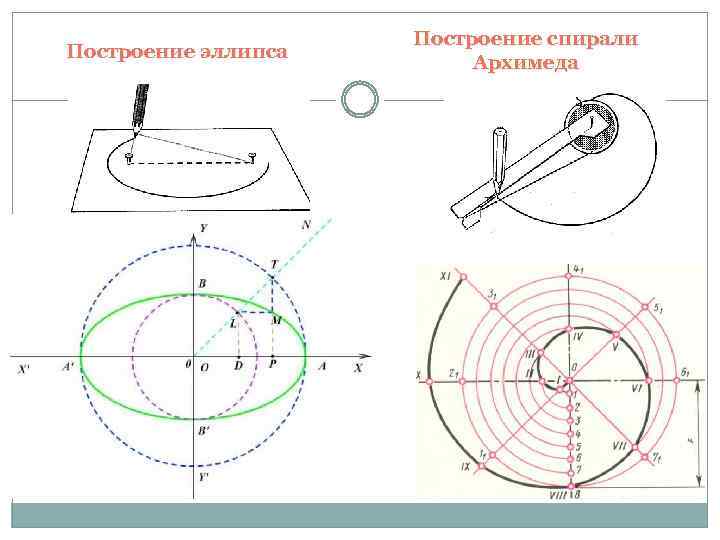

Построение эллипса Построение спирали Архимеда

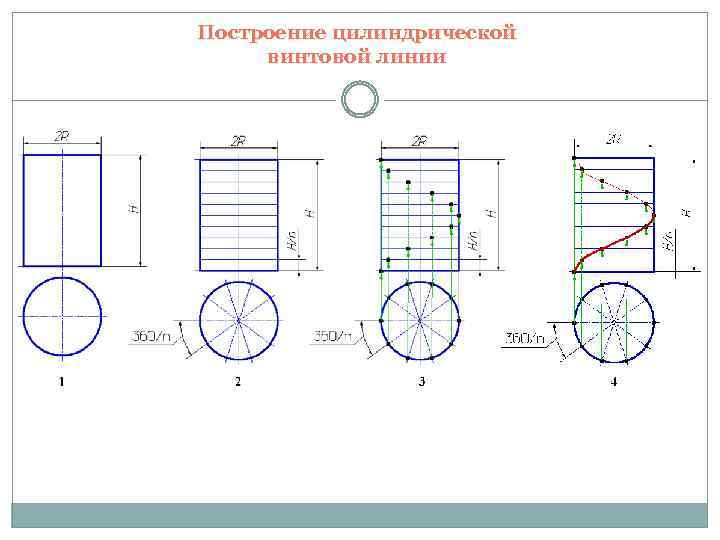

Построение цилиндрической винтовой линии

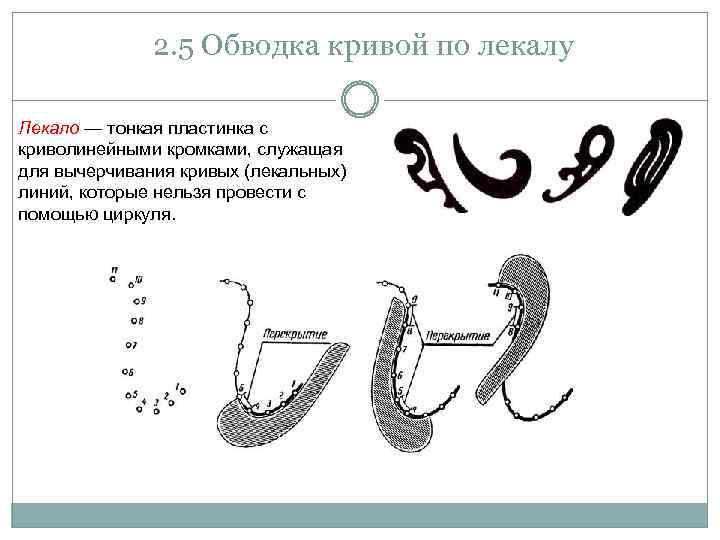

2. 5 Обводка кривой по лекалу Лекало — тонкая пластинка с криволинейными кромками, служащая для вычерчивания кривых (лекальных) линий, которые нельзя провести с помощью циркуля.

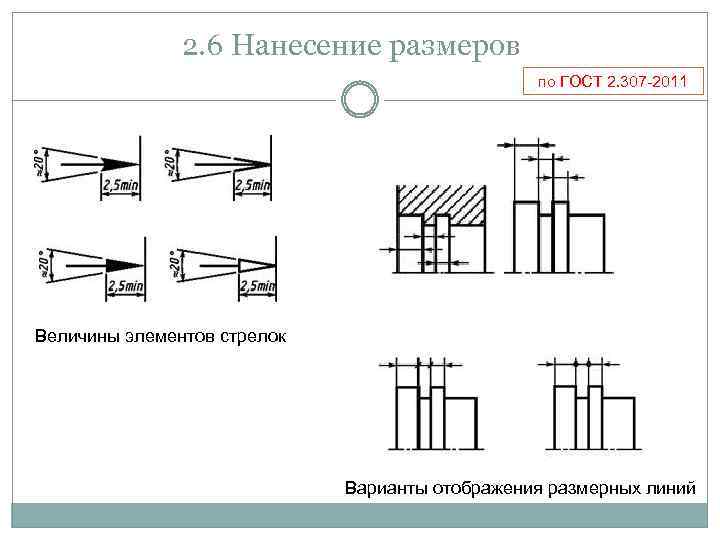

2. 6 Нанесение размеров по ГОСТ 2. 307 -2011 Величины элементов стрелок Варианты отображения размерных линий

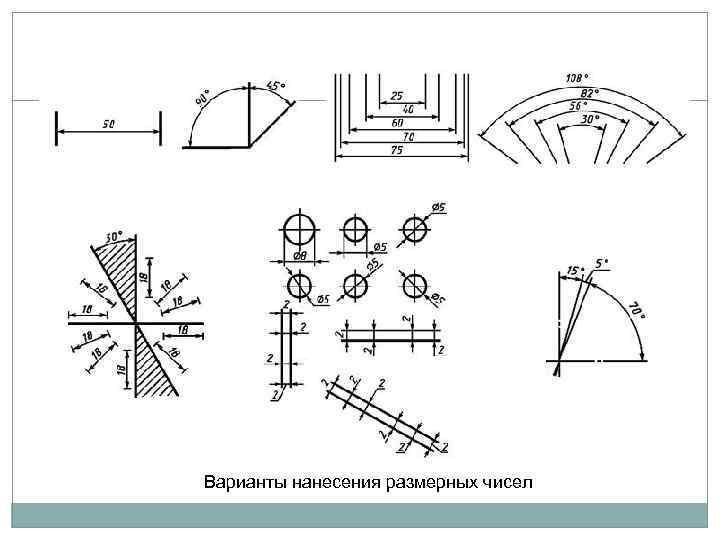

Варианты нанесения размерных чисел
