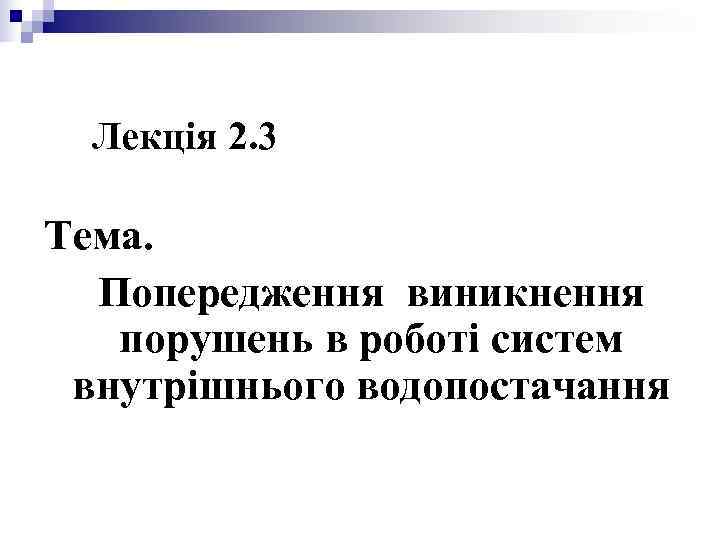

Лекція 2. 3 Тема. Попередження виникнення

Лекція 2. 3 Тема. Попередження виникнення порушень в роботі систем внутрішнього водопостачання

1. Надійність роботи систем внутрішнього водопостачання Аварійні ситуації на системах внутрішнього водопостачання • замерзання води в трубопроводах, утворення конденсату на поверхні труб; • виникнення шуму, що перевищує допустимі межі (зо д. Б) при роботі санітарно-технічного обладнання; • неполадки в роботі основного обладнання (насосів, водонагрівачів, баків, трубопроводів і арматури, контрольно-вимірювальних приладів); • витоки води.

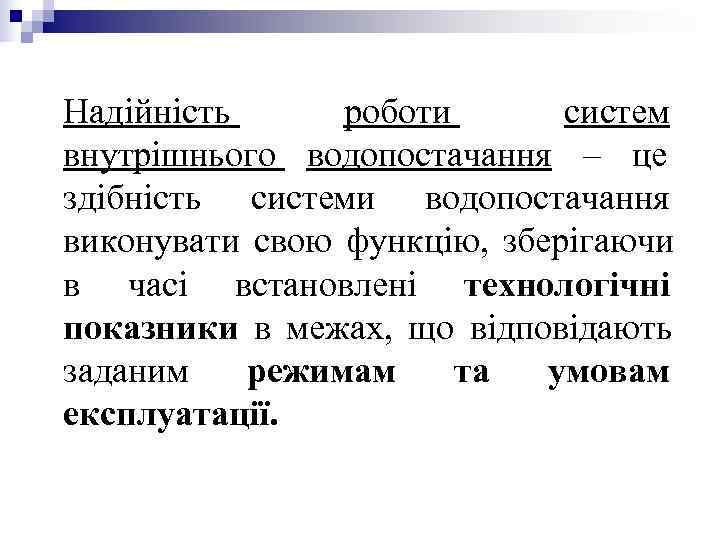

Надійність роботи систем внутрішнього водопостачання – це здібність системи водопостачання виконувати свою функцію, зберігаючи в часі встановлені технологічні показники в межах, що відповідають заданим режимам та умовам експлуатації.

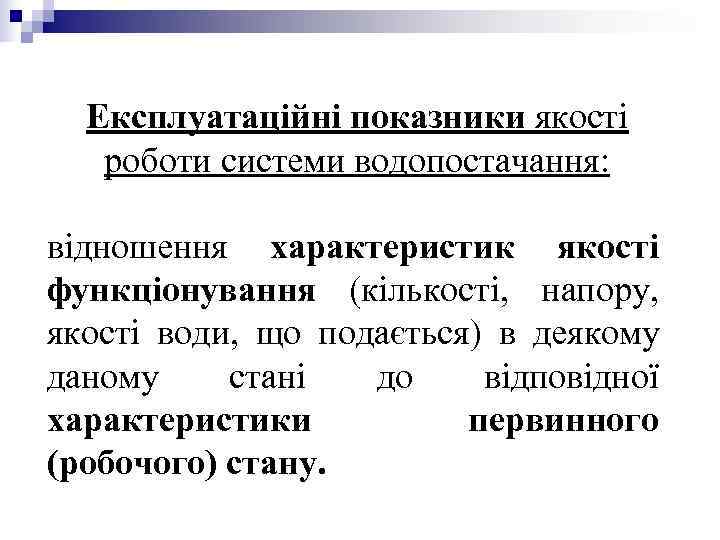

Експлуатаційні показники якості роботи системи водопостачання: відношення характеристик якості функціонування (кількості, напору, якості води, що подається) в деякому даному стані до відповідної характеристики первинного (робочого) стану.

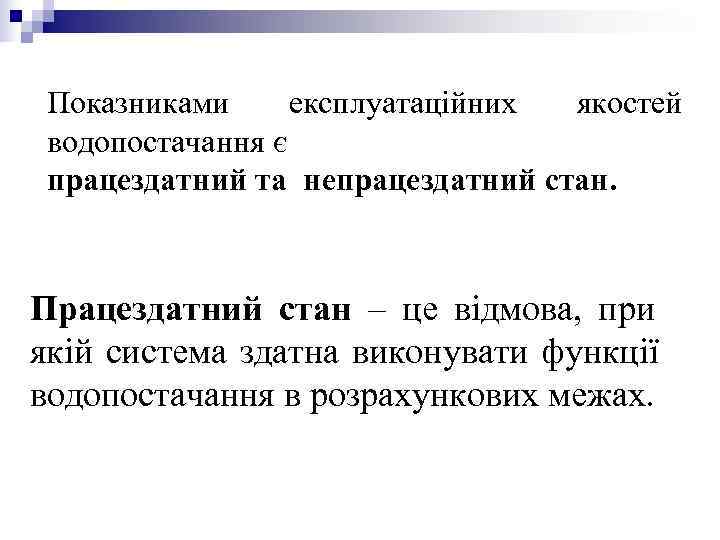

Показниками експлуатаційних якостей водопостачання є працездатний та непрацездатний стан. Працездатний стан – це відмова, при якій система здатна виконувати функції водопостачання в розрахункових межах.

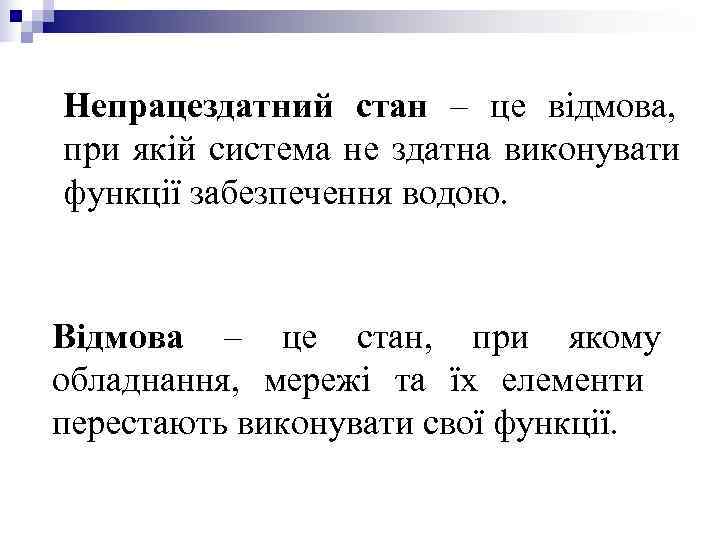

Непрацездатний стан – це відмова, при якій система не здатна виконувати функції забезпечення водою. Відмова – це стан, при якому обладнання, мережі та їх елементи перестають виконувати свої функції.

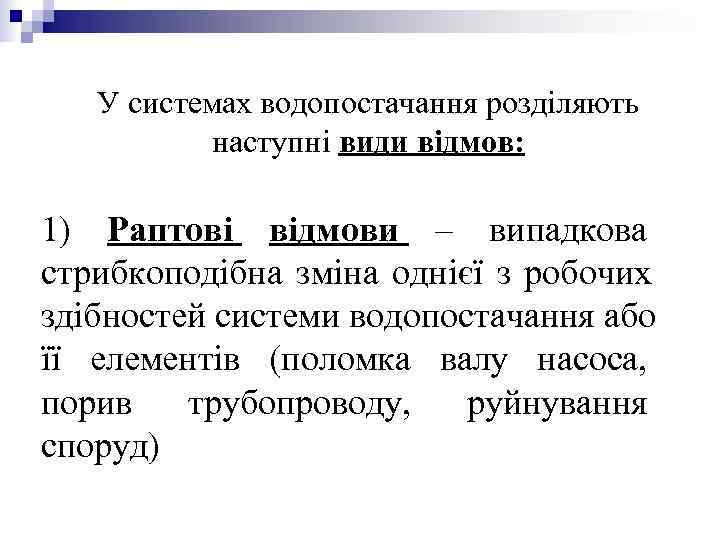

У системах водопостачання розділяють наступні види відмов: 1) Раптові відмови – випадкова стрибкоподібна зміна однієї з робочих здібностей системи водопостачання або її елементів (поломка валу насоса, порив трубопроводу, руйнування споруд)

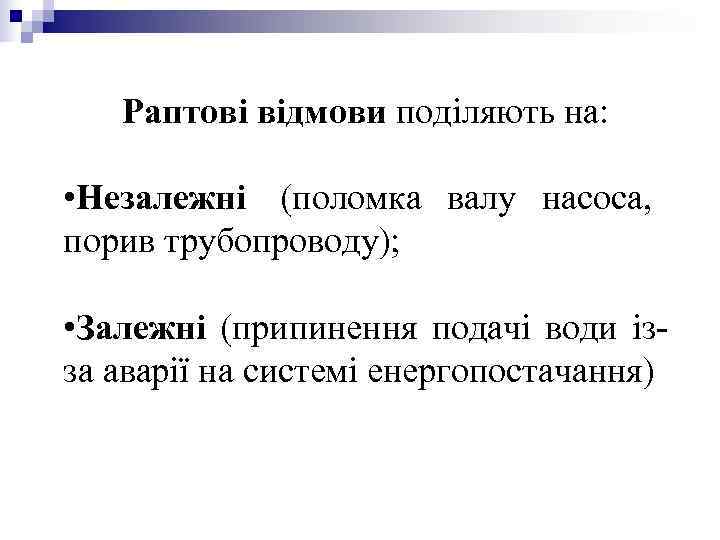

Раптові відмови поділяють на: • Незалежні (поломка валу насоса, порив трубопроводу); • Залежні (припинення подачі води із- за аварії на системі енергопостачання)

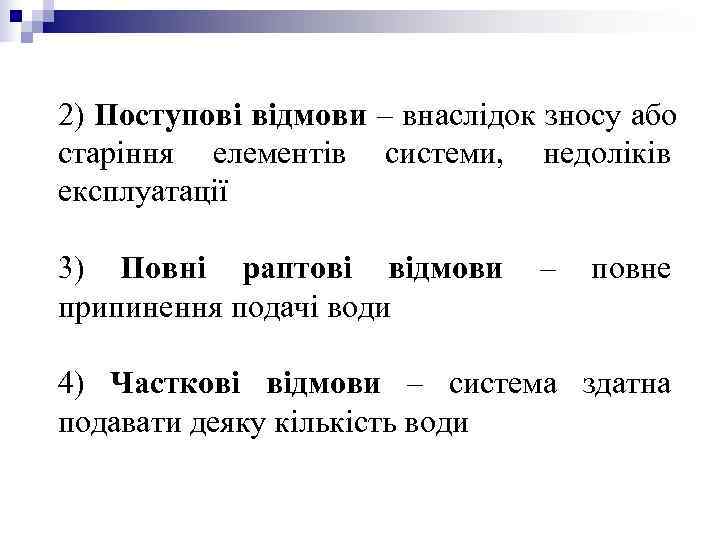

2) Поступові відмови – внаслідок зносу або старіння елементів системи, недоліків експлуатації 3) Повні раптові відмови – повне припинення подачі води 4) Часткові відмови – система здатна подавати деяку кількість води

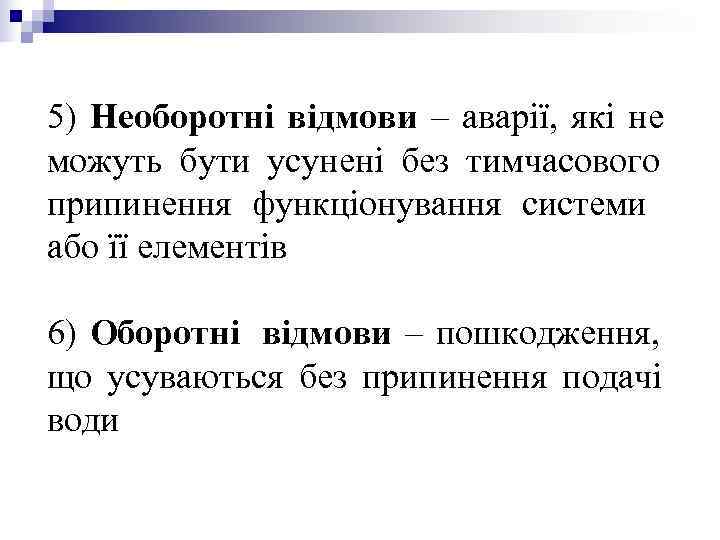

5) Необоротні відмови – аварії, які не можуть бути усунені без тимчасового припинення функціонування системи або її елементів 6) Оборотні відмови – пошкодження, що усуваються без припинення подачі води

Довговічність – здатність системи довгий час зберігати працездатність в заданих умовах експлуатації з перервами на ремонт і відновлення Довговічність системи може бути вичерпана: • повним руйнуванням, • моральним зносом; • зниженням надійності, коли експлуатація стає неприпустимою.

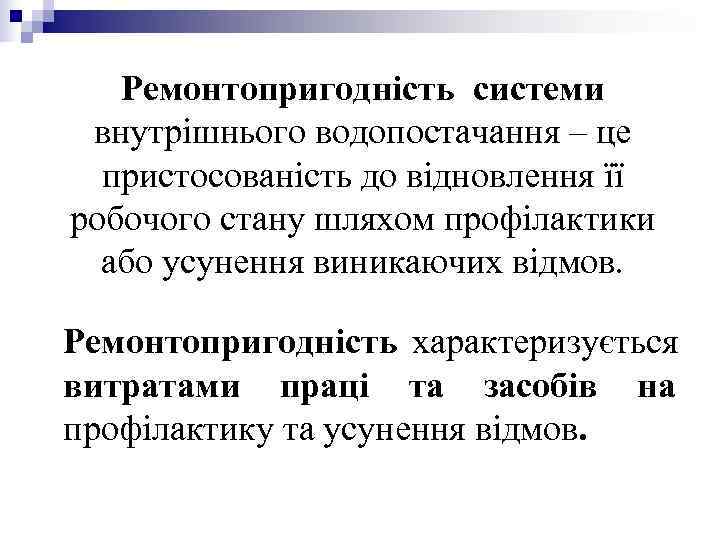

Ремонтопригодність системи внутрішнього водопостачання – це пристосованість до відновлення її робочого стану шляхом профілактики або усунення виникаючих відмов. Ремонтопригодність характеризується витратами праці та засобів на профілактику та усунення відмов.

Технічний ресурс – це сума інтервалів часу безвідмовної роботи обладнання або елементів системи внутрішнього водопостачання за весь період експлуатації до руйнування або непридатності. Проявами відмов є аварії та брак в роботі.

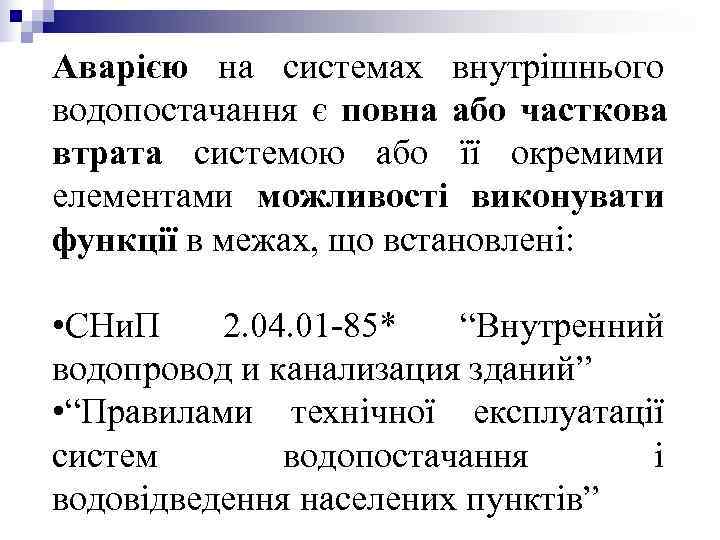

Аварією на системах внутрішнього водопостачання є повна або часткова втрата системою або її окремими елементами можливості виконувати функції в межах, що встановлені: • СНи. П 2. 04. 01 -85* “Внутренний водопровод и канализация зданий” • “Правилами технічної експлуатації систем водопостачання і водовідведення населених пунктів”

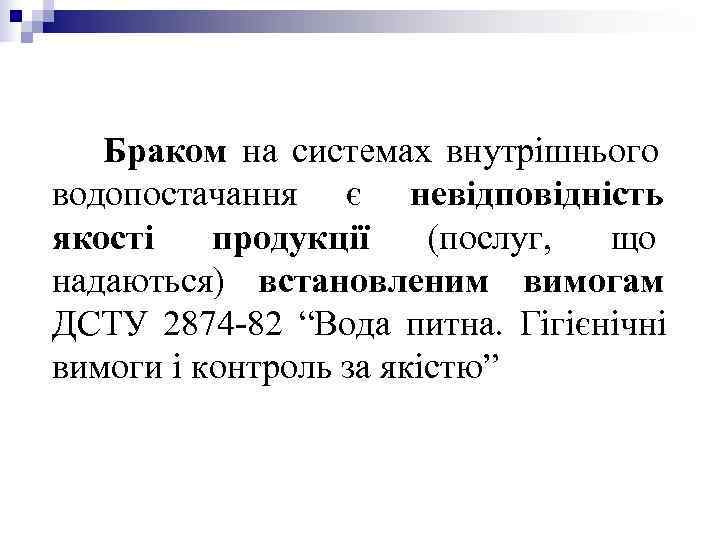

Браком на системах внутрішнього водопостачання є невідповідність якості продукції (послуг, що надаються) встановленим вимогам ДСТУ 2874 -82 “Вода питна. Гігієнічні вимоги і контроль за якістю”

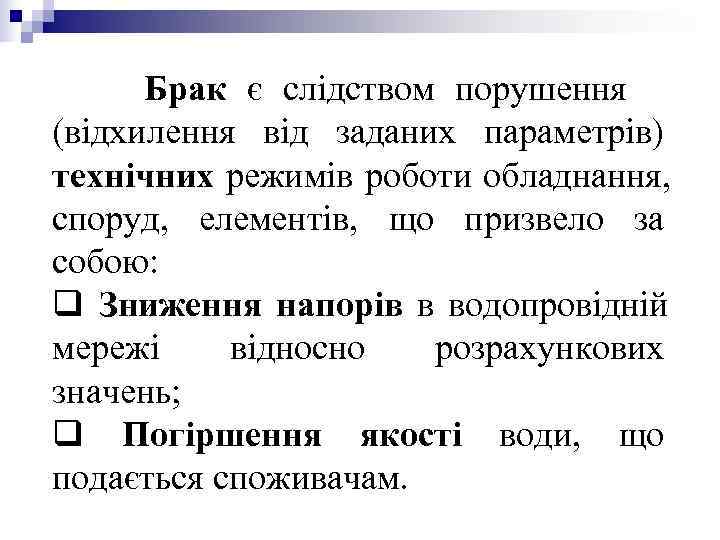

Брак є слідством порушення (відхилення від заданих параметрів) технічних режимів роботи обладнання, споруд, елементів, що призвело за собою: q Зниження напорів в водопровідній мережі відносно розрахункових значень; q Погіршення якості води, що подається споживачам.

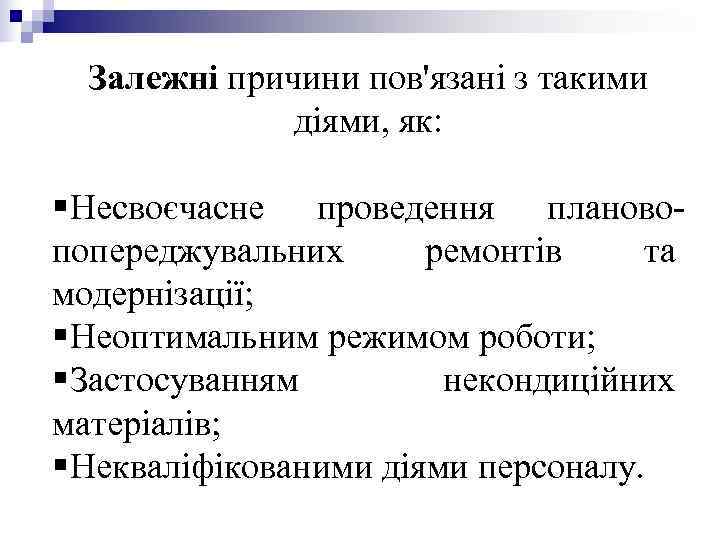

Залежні причини пов'язані з такими діями, як: § Несвоєчасне проведення планово- попереджувальних ремонтів та модернізації; § Неоптимальним режимом роботи; § Застосуванням некондиційних матеріалів; § Некваліфікованими діями персоналу.

Незалежні причини пов'язані з дією таких чинників, як: • Погіршення якості води в джерелі; • Неправильні дій абонентів; • Припинення та погіршення умов енергозабезпечення; • Наслідки неякісного виконання монтажно-будівельних робіт, приховані дефекти обладнання; • Стихійні явища.

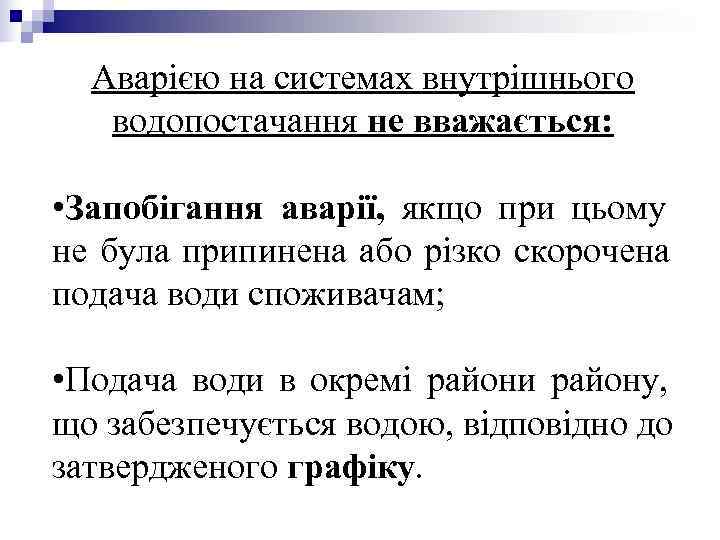

Аварією на системах внутрішнього водопостачання не вважається: • Запобігання аварії, якщо при цьому не була припинена або різко скорочена подача води споживачам; • Подача води в окремі райони району, що забезпечується водою, відповідно до затвердженого графіку.

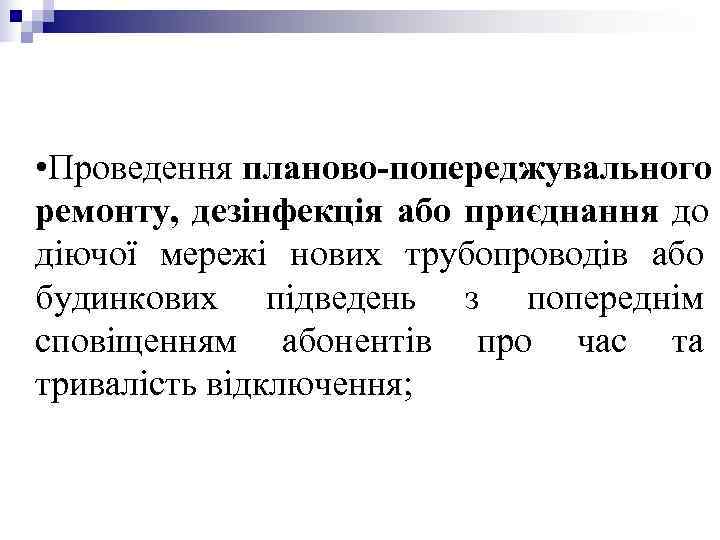

• Проведення планово-попереджувального ремонту, дезінфекція або приєднання до діючої мережі нових трубопроводів або будинкових підведень з попереднім сповіщенням абонентів про час та тривалість відключення;

2 Основні способи підвищення надійності роботи систем внутрішнього водопостачання : при проектуванні, при будівництві, при експлуатації, при виконанні ремонтних робіт, резервування. Матеріали трубопроводів та способи прокладання внутрішніх мереж n 1. сталеві водогазопровідні (діаметр 10 -50 мм): n будь-які системи ВВ з тиском до 1 - 1, 6 МПа n 2. сталеві електрозварні: n діаметр 65 - 500 мм; n будь-які системи ВВ з тиском до 1 - 1, 6 МПа

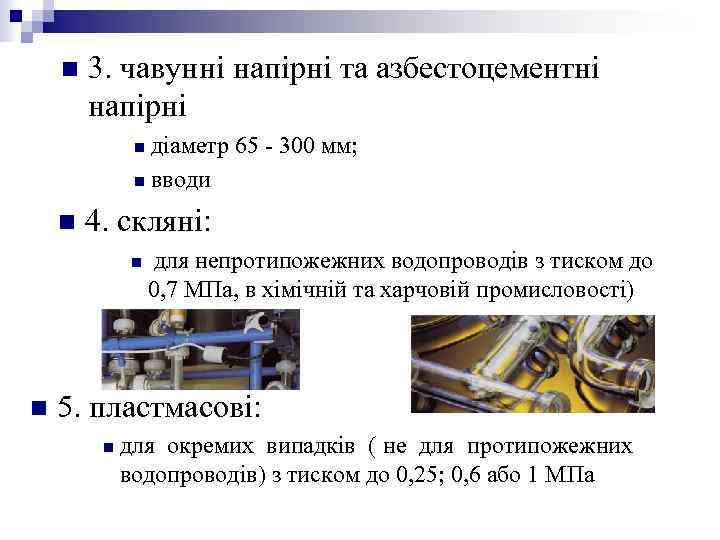

n 3. чавунні напірні та азбестоцементні напірні n діаметр 65 - 300 мм; n вводи n 4. скляні: n для непротипожежних водопроводів з тиском до 0, 7 МПа, в хімічній та харчовій промисловості) n 5. пластмасові: n для окремих випадків ( не для протипожежних водопроводів) з тиском до 0, 25; 0, 6 або 1 МПа

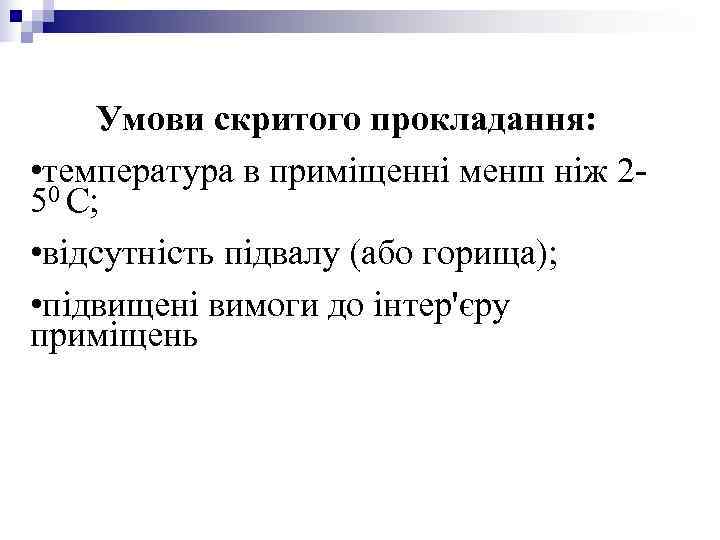

Умови скритого прокладання: • температура в приміщенні менш ніж 2 - 50 С; • відсутність підвалу (або горища); • підвищені вимоги до інтер'єру приміщень

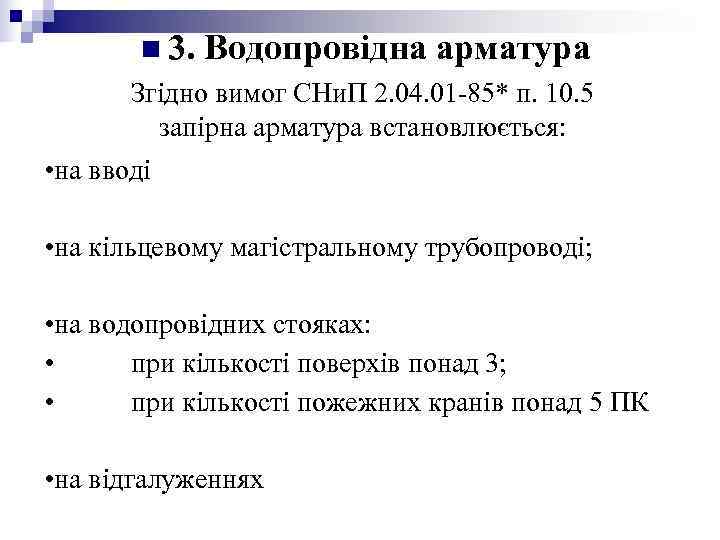

n 3. Водопровідна арматура Згідно вимог СНи. П 2. 04. 01 -85* п. 10. 5 запірна арматура встановлюється: • на вводі • на кільцевому магістральному трубопроводі; • на водопровідних стояках: • при кількості поверхів понад 3; • при кількості пожежних кранів понад 5 ПК • на відгалуженнях

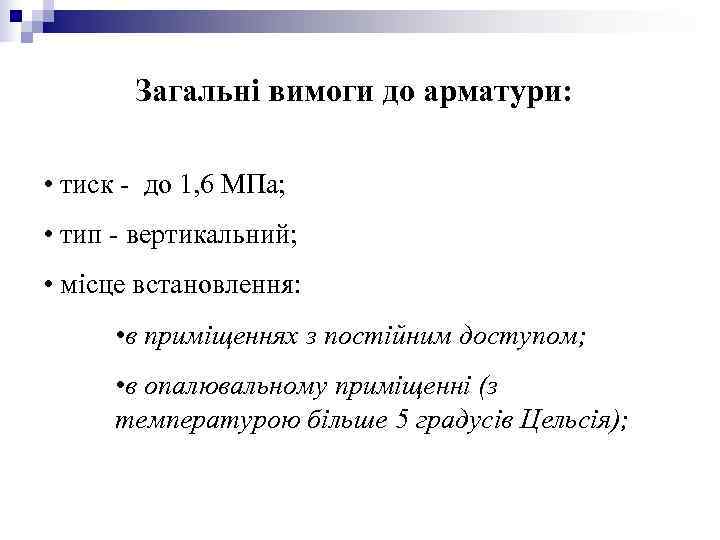

Загальні вимоги до арматури: • тиск - до 1, 6 МПа; • тип - вертикальний; • місце встановлення: • в приміщеннях з постійним доступом; • в опалювальному приміщенні (з температурою більше 5 градусів Цельсія);

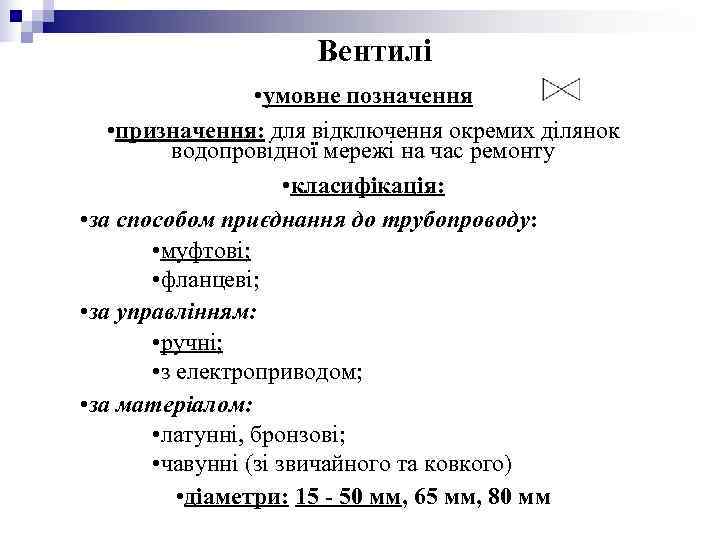

Вентилі • умовне позначення • призначення: для відключення окремих ділянок водопровідної мережі на час ремонту • класифікація: • за способом приєднання до трубопроводу: • муфтові; • фланцеві; • за управлінням: • ручні; • з електроприводом; • за матеріалом: • латунні, бронзові; • чавунні (зі звичайного та ковкого) • діаметри: 15 - 50 мм, 65 мм, 80 мм

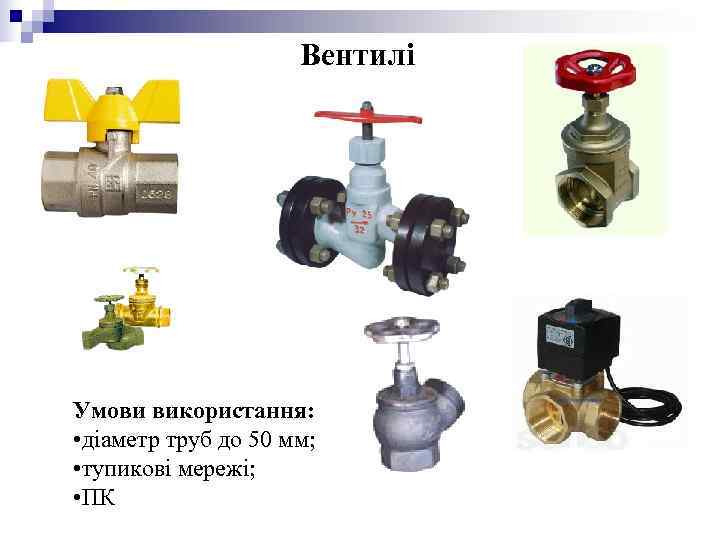

Вентилі Умови використання: • діаметр труб до 50 мм; • тупикові мережі; • ПК

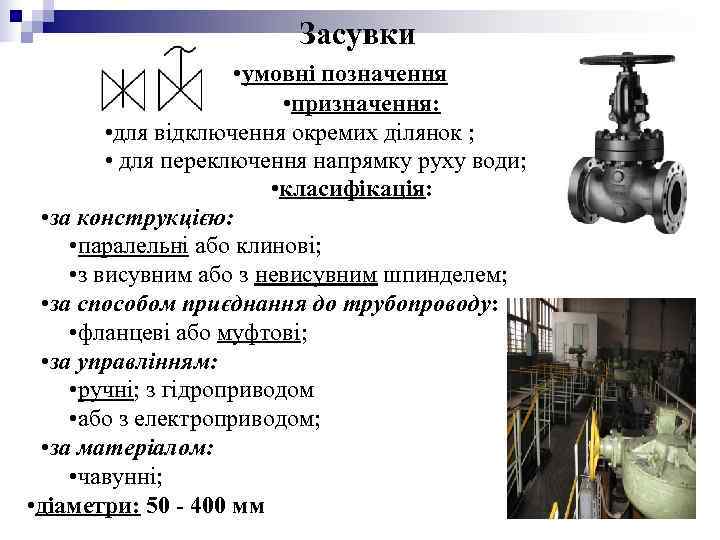

Засувки • умовні позначення • призначення: • для відключення окремих ділянок ; • для переключення напрямку руху води; • класифікація: • за конструкцією: • паралельні або клинові; • з висувним або з невисувним шпинделем; • за способом приєднання до трубопроводу: • фланцеві або муфтові; • за управлінням: • ручні; з гідроприводом • або з електроприводом; • за матеріалом: • чавунні; • діаметри: 50 - 400 мм

Зворотній клапан • умовні позначення • призначення: • для запобігання зворотного руху води в трубопроводі; • класифікація: • за конструкцією: • підйомний або поворотний; • за способом приєднання до трубопроводу: • фланцевий або муфтовий; • за матеріалом: • чавунний (звичайний або ковкий чавун); сталевий; латунний; • діаметри: 15 - 600 мм

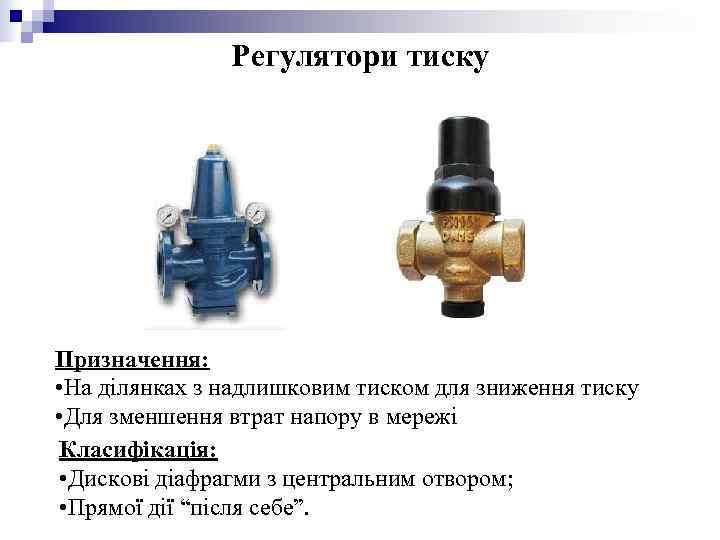

Регулятори тиску Призначення: • На ділянках з надлишковим тиском для зниження тиску • Для зменшення втрат напору в мережі Класифікація: • Дискові діафрагми з центральним отвором; • Прямої дії “після себе”.

Вводи Ввід водопроводу крізь стіну підвалу в сухих ґрунтах Ввід водопроводу з - футляр зі сталевої труби; використанням сальників - м’ята глина закладена та патрубку при наявності цементним розчином та смоляною підземних вод; пасмою.

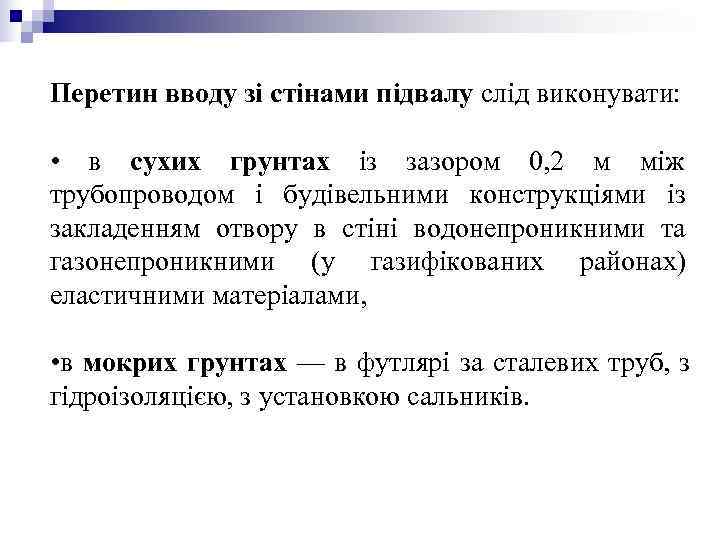

Перетин вводу зі стінами підвалу слід виконувати: • в сухих грунтах із зазором 0, 2 м між трубопроводом і будівельними конструкціями із закладенням отвору в стіні водонепроникними та газонепроникними (у газифікованих районах) еластичними матеріалами, • в мокрих грунтах — в футлярі за сталевих труб, з гідроізоляцією, з установкою сальників.
