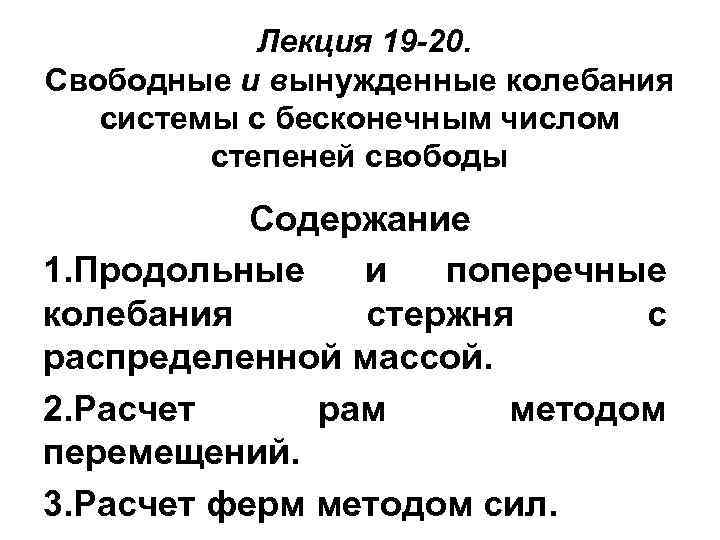

Лекция 19 -20. Свободные и вынужденные колебания системы с бесконечным числом степеней свободы Содержание 1. Продольные и поперечные колебания стержня с распределенной массой. 2. Расчет рам методом перемещений. 3. Расчет ферм методом сил.

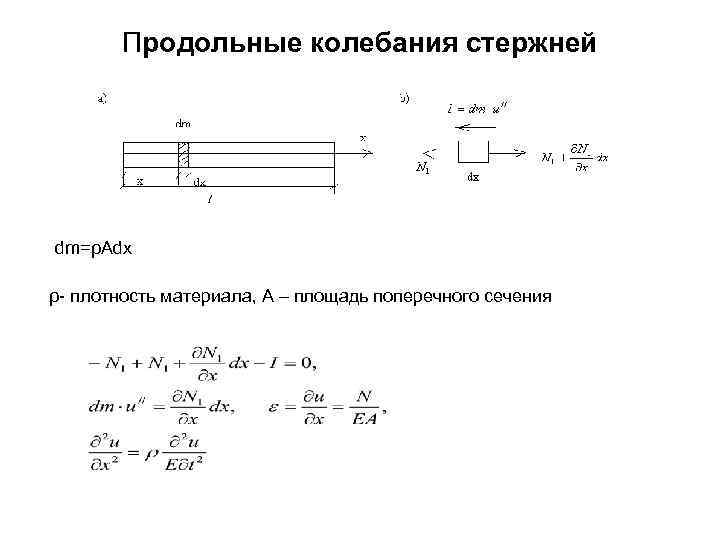

Продольные колебания стержней dm=ρAdx ρ- плотность материала, А – площадь поперечного сечения

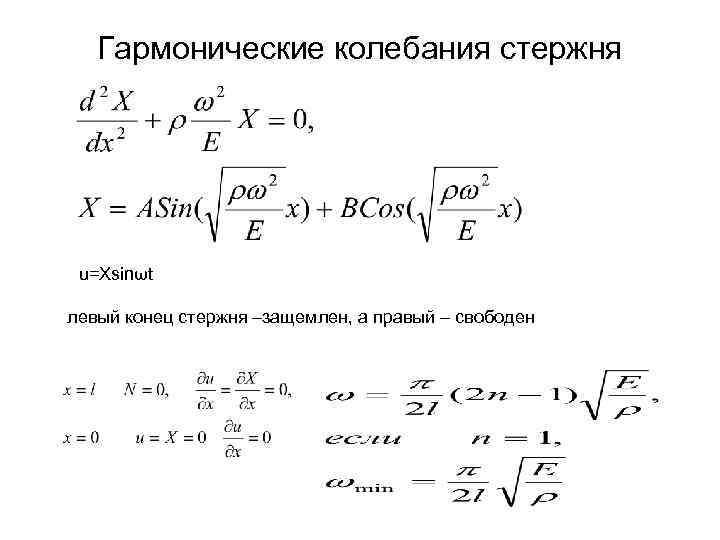

Гармонические колебания стержня u=Xsinωt левый конец стержня –защемлен, а правый – свободен

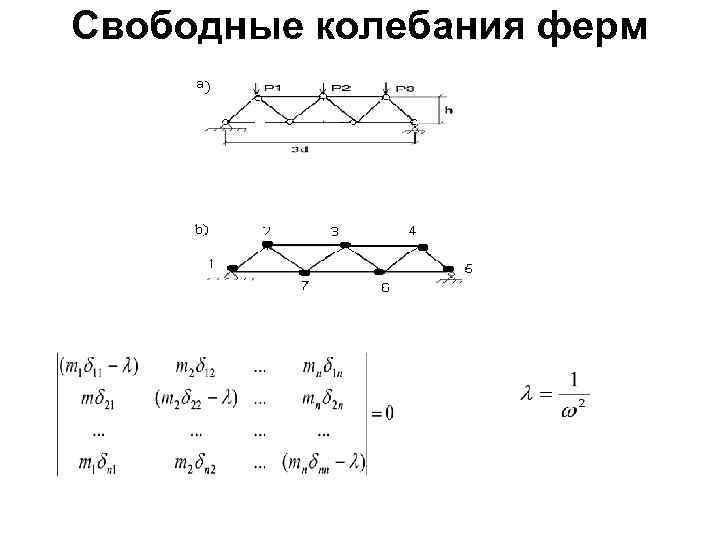

Свободные колебания ферм

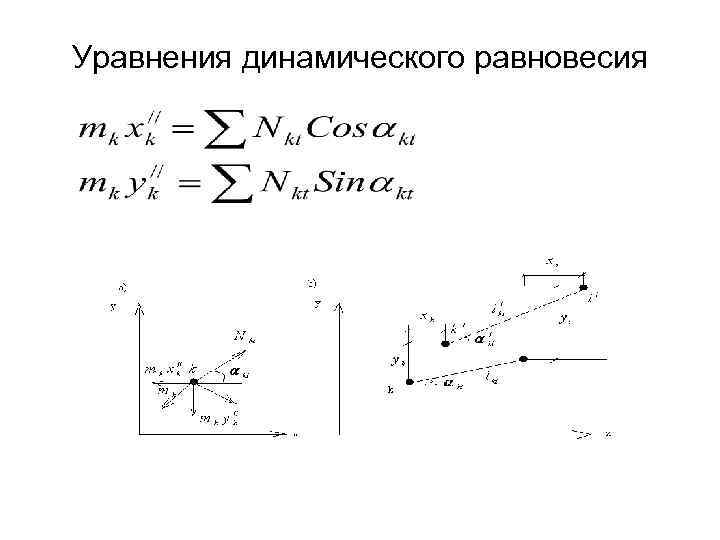

Уравнения динамического равновесия
Определение частоты свободных колебаний

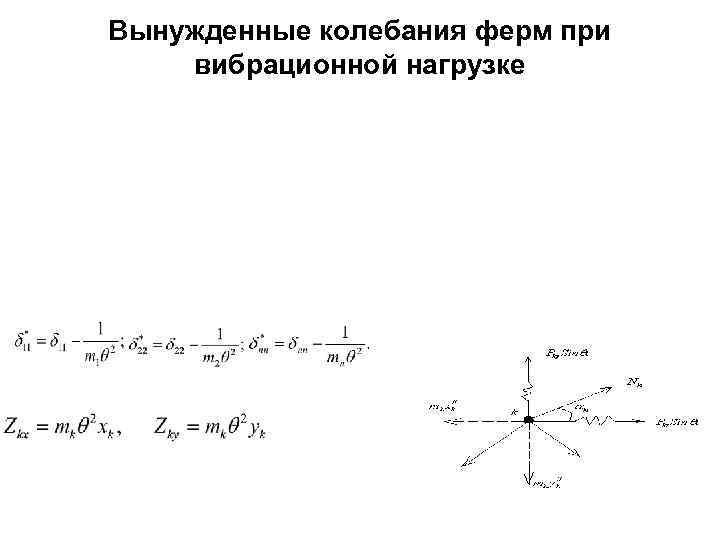

Вынужденные колебания ферм при вибрационной нагрузке

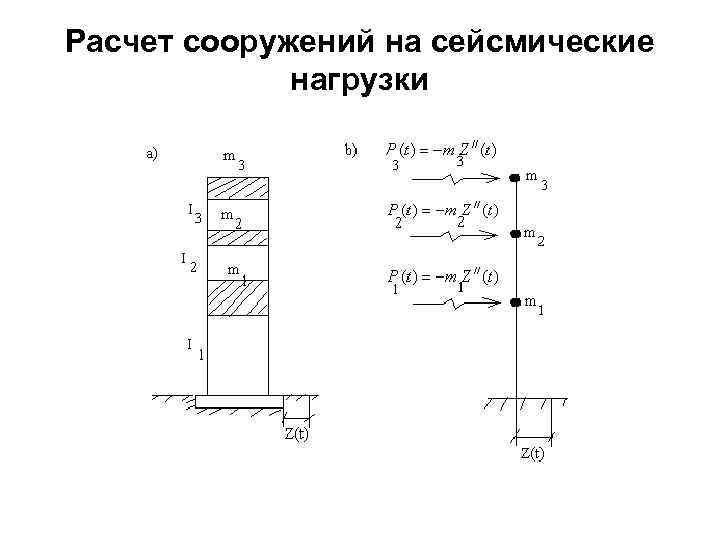

Расчет сооружений на сейсмические нагрузки

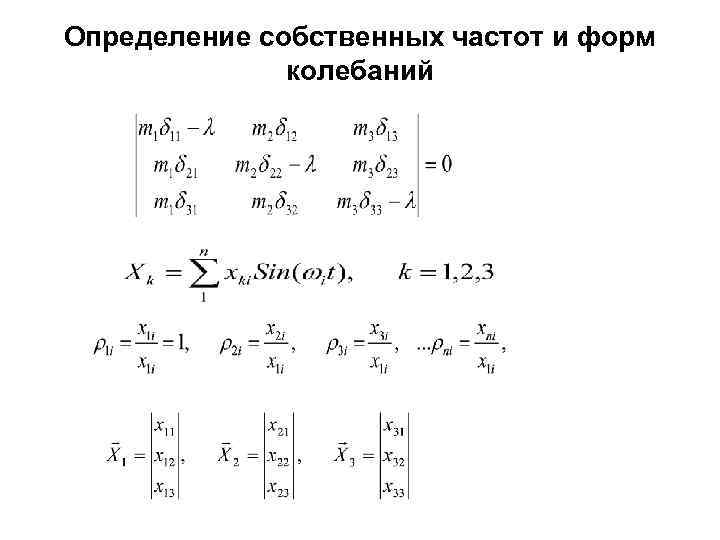

Определение собственных частот и форм колебаний

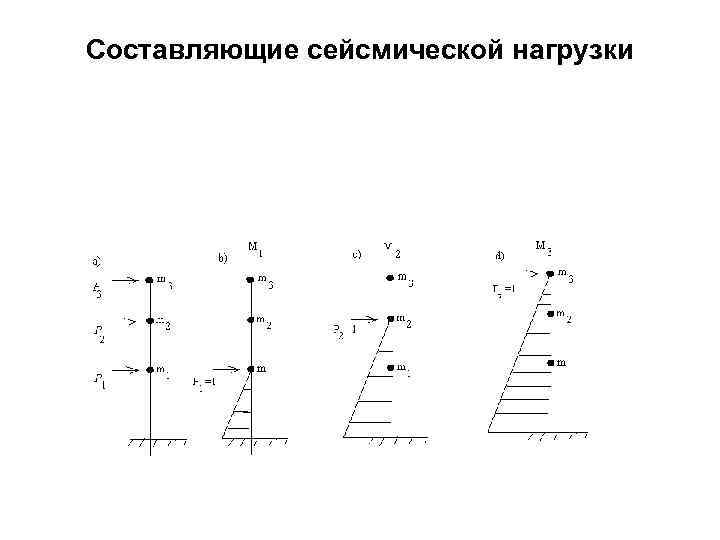

Составляющие сейсмической нагрузки
