Лекция 18 МЕТОД ШПУРОВЫХ ЗАРЯДОВ ПРИ ПОДЗЕМНОЙ РАЗРАБОТКЕ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ (РУДНЫЕ И УГОЛЬНЫЕ Лекция 18 МЕТОД ШПУРОВЫХ ЗАРЯДОВ ПРИ ПОДЗЕМНОЙ РАЗРАБОТКЕ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ (РУДНЫЕ И УГОЛЬНЫЕ ШАХТЫ) 1. Метод шпуровых зарядов при очистных работах на рудных месторождениях применяется: при разработке рудных тел небольшой мощности (до 6 -8 м); при разработке мощных залежей ценных руд при различных системах разработки со слоевым обрушением и с закладкой выработанного пространства. При разработке маломощных крутопадающих жил шпуры располагают: - при потолкоуступном забое – горизонтально, вертикально или наклонно вверх; - при почвоуступном забое – вертикально или наклонно, реже горизонтально. Разрушение горных пород взрывом, 2010 1

а б Расположение шпуров при очистной отбойке руды: а - потолкоуступный забой; б - а б Расположение шпуров при очистной отбойке руды: а - потолкоуступный забой; б - почвоуступный забой Разрушение горных пород взрывом, 2010 2

При использовании шпуровой отбойки мощность разрабатываемого слоя (высота уступа) не превышает 4 -5 м. При использовании шпуровой отбойки мощность разрабатываемого слоя (высота уступа) не превышает 4 -5 м. Глубина шпуров составляет 2 -5 м, диаметр шпуров 39 -46 мм. В зависимости от мощности рудного тела, угла падения и принятой системы разработки шпуры бурят ручными, телескопными или колонковыми пневматическими перфораторами, а также самоходными установками, оснащенными несколькими мощными бурильными машинами. Расчет параметров буровзрывных работ выполняется, исходя из объема отбиваемой горной массы и величины удельного расхода ВВ в конкретных горно-геологических условиях. Разрушение горных пород взрывом, 2010 3

Величина удельного расхода рассчитывается по эмпирическим формулам, например: , где qэ – эталонный расход Величина удельного расхода рассчитывается по эмпирическим формулам, например: , где qэ – эталонный расход ВВ (аммонит № 6 ЖВ), принимается по таблице на основании данных практики в зависимости от коэффициента крепости пород и ширины забоя (изменяется от 0, 6 – 3, 9 кг/м 3); е – коэффициент относительной работоспособности ВВ; k 1 – коэффициент, учитывающий условия отбойки (равен 1, 0 при отбойке на открытую поверхность параллельную оси шпуров и 1, 4 -1, 6 – перпендикулярную); k 2 – коэффициент, учитывающий изменение диаметра шпура (заряда) по сравнению с эталонным 0, 042 мм: k 2 = (d/0, 042)0, 5; k 3 – коэффициент, учитывающий плотность заряжания. Разрушение горных пород взрывом, 2010 4

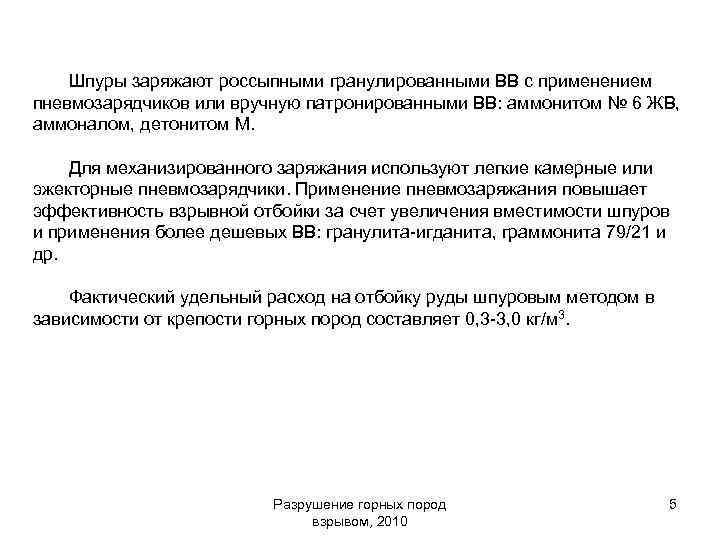

Шпуры заряжают россыпными гранулированными ВВ с применением пневмозарядчиков или вручную патронированными ВВ: аммонитом № Шпуры заряжают россыпными гранулированными ВВ с применением пневмозарядчиков или вручную патронированными ВВ: аммонитом № 6 ЖВ, аммоналом, детонитом М. Для механизированного заряжания используют легкие камерные или эжекторные пневмозарядчики. Применение пневмозаряжания повышает эффективность взрывной отбойки за счет увеличения вместимости шпуров и применения более дешевых ВВ: гранулита-игданита, граммонита 79/21 и др. Фактический удельный расход на отбойку руды шпуровым методом в зависимости от крепости горных пород составляет 0, 3 -3, 0 кг/м 3. Разрушение горных пород взрывом, 2010 5

2. Метод шпуровых зарядов при очистных работах на угольных месторождениях Доля взрывной отбойки угля 2. Метод шпуровых зарядов при очистных работах на угольных месторождениях Доля взрывной отбойки угля при добыче его подземным способом составляет 5 -6 % от общего объема и имеет тенденцию к снижению. Основной объем отбойки осуществляют взрыванием шпуровых зарядов ВВ в очистных забоях – лавах. 3 2 Схема шпуровой отбойки угля в лаве: 1 – угольный пласт; 2 – конвейерный штрек; 3 – вентиляционный штрек; 4 – очистной забой (лава); 5 - шпуры 1 5 4 Разрушение горных пород взрывом, 2010 6

Основной особенностью взрывных работ в очистных забоях является большое количество шпуров и опасность обрушения Основной особенностью взрывных работ в очистных забоях является большое количество шпуров и опасность обрушения кровли. Поэтому одновременное взрывание всех шпуров запрещается и зависит в первую очередь от устойчивости кровли и паспорта крепления факторов. Применяют две основные схемы расположения зарядов ВВ при отбойке угля шпуровыми зарядами. б а Схемы шпуровой отбойки угля в лаве: а – отбойка угля без подрубки; б – отбойка угля с подрубкой Разрушение горных пород взрывом, 2010 7

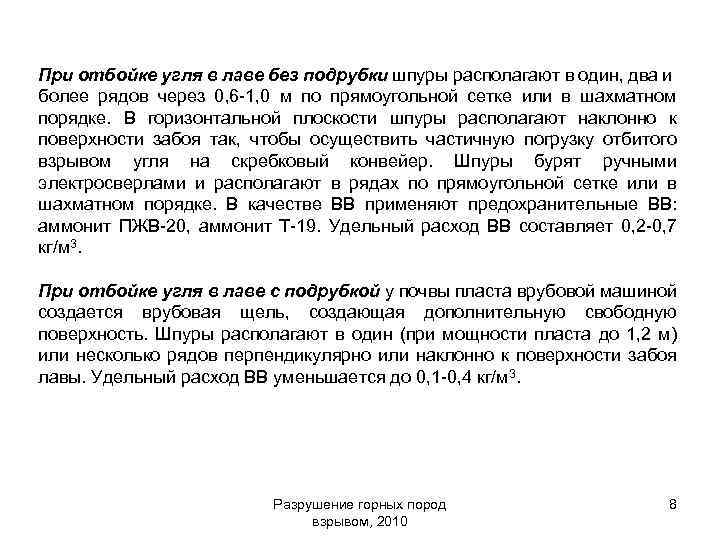

При отбойке угля в лаве без подрубки шпуры располагают в один, два и более При отбойке угля в лаве без подрубки шпуры располагают в один, два и более рядов через 0, 6 -1, 0 м по прямоугольной сетке или в шахматном порядке. В горизонтальной плоскости шпуры располагают наклонно к поверхности забоя так, чтобы осуществить частичную погрузку отбитого взрывом угля на скребковый конвейер. Шпуры бурят ручными электросверлами и располагают в рядах по прямоугольной сетке или в шахматном порядке. В качестве ВВ применяют предохранительные ВВ: аммонит ПЖВ-20, аммонит Т-19. Удельный расход ВВ составляет 0, 2 -0, 7 кг/м 3. При отбойке угля в лаве с подрубкой у почвы пласта врубовой машиной создается врубовая щель, создающая дополнительную свободную поверхность. Шпуры располагают в один (при мощности пласта до 1, 2 м) или несколько рядов перпендикулярно или наклонно к поверхности забоя лавы. Удельный расход ВВ уменьшается до 0, 1 -0, 4 кг/м 3. Разрушение горных пород взрывом, 2010 8

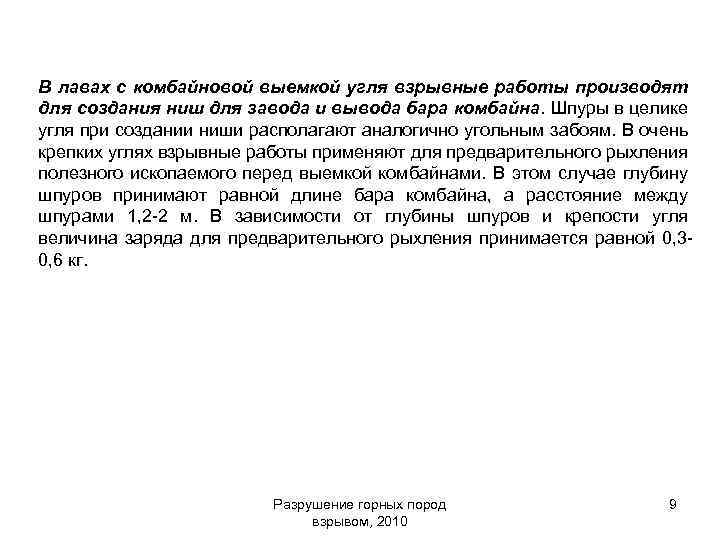

В лавах с комбайновой выемкой угля взрывные работы производят для создания ниш для завода В лавах с комбайновой выемкой угля взрывные работы производят для создания ниш для завода и вывода бара комбайна. Шпуры в целике угля при создании ниши располагают аналогично угольным забоям. В очень крепких углях взрывные работы применяют для предварительного рыхления полезного ископаемого перед выемкой комбайнами. В этом случае глубину шпуров принимают равной длине бара комбайна, а расстояние между шпурами 1, 2 -2 м. В зависимости от глубины шпуров и крепости угля величина заряда для предварительного рыхления принимается равной 0, 30, 6 кг. Разрушение горных пород взрывом, 2010 9
