Лекция 16 ПОКАЗАТЕЛИ БУРОВЗРЫВНЫХ РАБОТ. ПРИНЦИПЫ РАСЧЕТА ПАРАМЕТРОВ БУРОВЗРЫВНЫХ РАБОТ. ПАСПОРТ БУРОВЗРЫВНЫХ РАБОТ 1. Лекция 16 ПОКАЗАТЕЛИ БУРОВЗРЫВНЫХ РАБОТ. ПРИНЦИПЫ РАСЧЕТА ПАРАМЕТРОВ БУРОВЗРЫВНЫХ РАБОТ. ПАСПОРТ БУРОВЗРЫВНЫХ РАБОТ 1. Показатели буровзрывных работ Эффективность буровзрывных работ при проведении подземных горных выработок оценивают рядом показателей. Коэффициент использования шпуров (К. И. Ш. - ) является нормируемым показателем, который закладывается при составлении каждого паспорта БВР, и позволяет оценить его эффективность. , где lух – длина уходки или величина подвигания забоя выработки за взрыв; lшп – длина отбойных (вспомогательных) шпуров. Разрушение горных пород взрывом, 2010 1

Схема к определению коэффициента использования шпуров lух lшп Нормируемая величина К. И. Ш. зависит Схема к определению коэффициента использования шпуров lух lшп Нормируемая величина К. И. Ш. зависит от крепости массива горных пород и устанавливается равной 0, 95– 0, 9 для пород ниже средней крепости и 0, 85– 0, 8 для пород средней крепости и крепких. Если проведении выработки фактическая величина меньше нормативной, то следует ввести необходимые коррективы в паспорт БВР, например, изменить вруб или тип ВВ, увеличить количество шпуров, уменьшить длину шпуров и т. п. Разрушение горных пород взрывом, 2010 2

Коэффициент излишка сечения характеризует качество оконтуривания горной выработки и определяется по формуле , где Коэффициент излишка сечения характеризует качество оконтуривания горной выработки и определяется по формуле , где Sпр – площадь поперечного сечения выработки в проходке; Sвч – площадь поперечного сечения выработки вчерне. 2 1 3 4 Увеличение проектных размеров горных выработок в процессе их проходки не должно превышать величин, установленных требованиями СНи. П. Схема к определению коэффициента излишка сечения: 1 – контур выработки вчерне; 2 – контур выработки в проходке; 3 – недоборы сечения; 4 – переборы сечения Разрушение горных пород взрывом, 2010 3

Допустимое увеличение поперечного сечения горных выработок Поперечное сечение горных выработок вчерне (по проекту), м Допустимое увеличение поперечного сечения горных выработок Поперечное сечение горных выработок вчерне (по проекту), м 2 Допустимое увеличение поперечного сечения горных выработок, %, при категории (коэффициенте крепости по Протодьяконову) горных пород II-IV (1 -1, 5) V-VIII (2 -9) IX-XI (10 -20) Стволы шахт До 20 4 7 10 От 20 до 40 3 5 8 Более 40 2 3 5 Горизонтальные, наклонные и вертикальные выработки До 8 5 От 8 до 15 4 Более 15 10 3 Сверхнормативные переборы сечений не учитываются при составлении сметы и не оплачиваются заказчиком. На практике при проходке горизонтальных выработок с применением БВР в скальных породах величина КИС составляет 1, 15– 1, 2 при нормативе 1, 08– 1, 1. Разрушение горных пород взрывом, 2010 4

Фактический удельный расход ВВ при проведении подземных выработок составляет 1 -4 кг/м 3 в Фактический удельный расход ВВ при проведении подземных выработок составляет 1 -4 кг/м 3 в зависимости от крепости горных пород и размеров сечения выработок и определяется по формуле: , где Qф – фактический расход ВВ на цикл. Увеличение фактического удельного расхода ВВ по сравнению с нормативами, установленными местными или корпоративными нормами, также свидетельствует о необходимости корректировке паспорта БВР. Разрушение горных пород взрывом, 2010 5

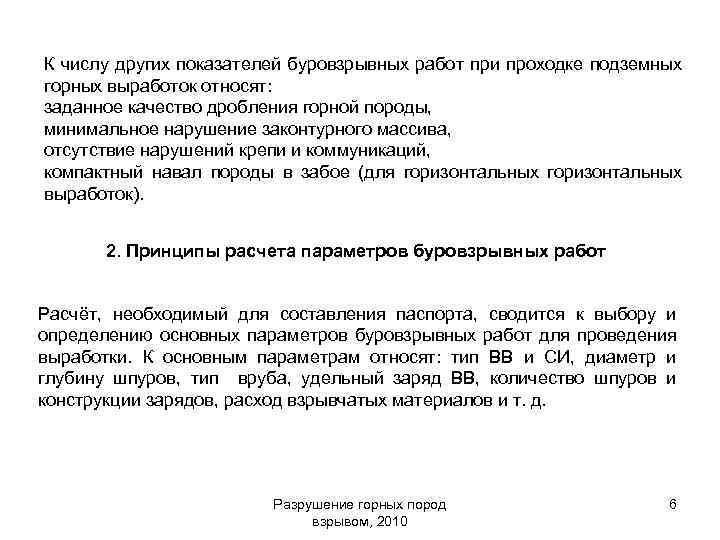

К числу других показателей буровзрывных работ при проходке подземных горных выработок относят: заданное качество К числу других показателей буровзрывных работ при проходке подземных горных выработок относят: заданное качество дробления горной породы, минимальное нарушение законтурного массива, отсутствие нарушений крепи и коммуникаций, компактный навал породы в забое (для горизонтальных выработок). 2. Принципы расчета параметров буровзрывных работ Расчёт, необходимый для составления паспорта, сводится к выбору и определению основных параметров буровзрывных работ для проведения выработки. К основным параметрам относят: тип ВВ и СИ, диаметр и глубину шпуров, тип вруба, удельный заряд ВВ, количество шпуров и конструкции зарядов, расход взрывчатых материалов и т. д. Разрушение горных пород взрывом, 2010 6

При расчете параметров буровзрывных работ при проведении подземных выработок исходят из принципа: , где При расчете параметров буровзрывных работ при проведении подземных выработок исходят из принципа: , где Q – расход ВВ на взрыв; q – удельный расход ВВ, кг/м 3; V – объем разрушенной горной породы в целике за взрыв. Расчет параметров БВР при проведении горных выработок выполняется в следующем порядке: 1. Определяется тип ВМ (ВВ и СИ) в зависимости от условий проведения горной выработки, прочности массива горных пород и его обводненности. 2. Выбирается диаметр шпуров. 3. Принимается глубина шпуров и тип вруба. 4. Определяется удельный расход ВВ. Разрушение горных пород взрывом, 2010 7

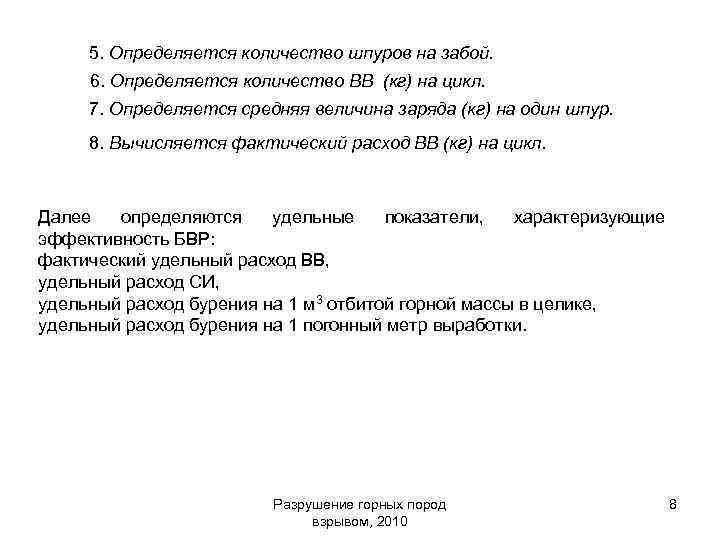

5. Определяется количество шпуров на забой. 6. Определяется количество ВВ (кг) на цикл. 7. 5. Определяется количество шпуров на забой. 6. Определяется количество ВВ (кг) на цикл. 7. Определяется средняя величина заряда (кг) на один шпур. 8. Вычисляется фактический расход ВВ (кг) на цикл. Далее определяются удельные показатели, характеризующие эффективность БВР: фактический удельный расход ВВ, удельный расход СИ, удельный расход бурения на 1 м 3 отбитой горной массы в целике, удельный расход бурения на 1 погонный метр выработки. Разрушение горных пород взрывом, 2010 8

3. Паспорт буровзрывных работ На основании выполненных расчетов составляется паспорт буровзрывных работ, который включает 3. Паспорт буровзрывных работ На основании выполненных расчетов составляется паспорт буровзрывных работ, который включает в себя: 1) характеристику выработки; 2) характеристику пород; 3) схему расположения шпуров в трёх проекциях; 4) наименования ВМ; 5) способ взрывания; 6) данные о способе заряжания, числе шпуров, их глубине и диаметре, массе и конструкции зарядов, 7) данные о последовательности и количестве приёмов взрывания зарядов, материале забойки и её длине, длинах зажигательных трубок, длинах ударно-волновых трубок систем неэлектрического взрывания; схему монтажа взрывной (электровзрывной) сети с указанием длины (сопротивления), замедлений, 8) схемы и времени проветривания забоя, 9) основные показатели БВР, 10) величина радиуса опасной зоны, места укрытий взрывника и рабочих, установки постов охраны и предупредительных знаков. Разрушение горных пород взрывом, 2010 9

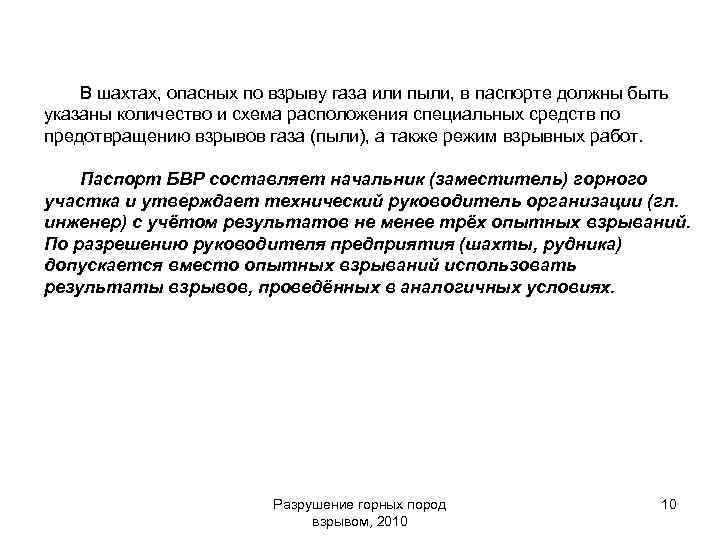

В шахтах, опасных по взрыву газа или пыли, в паспорте должны быть указаны количество В шахтах, опасных по взрыву газа или пыли, в паспорте должны быть указаны количество и схема расположения специальных средств по предотвращению взрывов газа (пыли), а также режим взрывных работ. Паспорт БВР составляет начальник (заместитель) горного участка и утверждает технический руководитель организации (гл. инженер) с учётом результатов не менее трёх опытных взрываний. По разрешению руководителя предприятия (шахты, рудника) допускается вместо опытных взрываний использовать результаты взрывов, проведённых в аналогичных условиях. Разрушение горных пород взрывом, 2010 10
