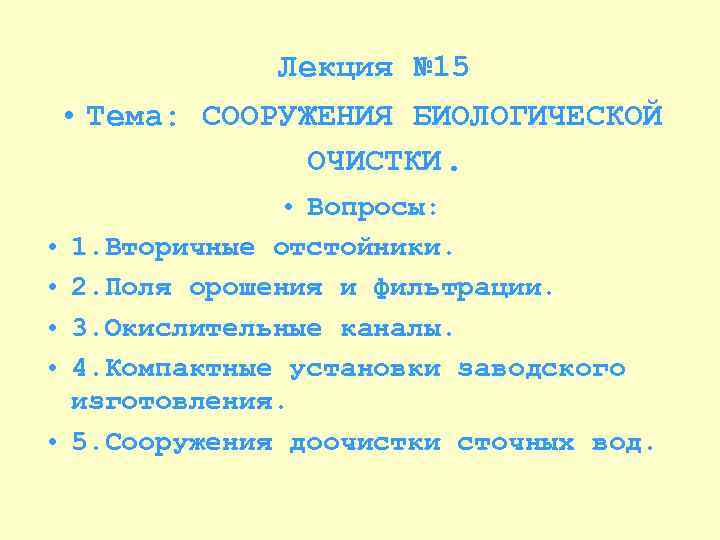

Лекция № 15 • Тема: СООРУЖЕНИЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ. • • • Вопросы: 1. Вторичные отстойники. 2. Поля орошения и фильтрации. 3. Окислительные каналы. 4. Компактные установки заводского изготовления. 5. Сооружения доочистки сточных вод.
Вопрос№ 1 Вторичные отстойники должны обеспечивать необходимую степень удаления из воды хлопьев активного ила (до 10 -20 мг/л), уплотнение возвратного ила до необходимой концентрации (до 5 -15 г/л) и удаления биологической пленки. • Типы отстойников: радиальные горизонтальные, вертикальные
Радиальный вторичный отстойник 1 -подводящий трубопровод; 2 -люк-лаз; 3 -металлический распределительный кожух; 4 -сборный желоб; 5 -илосос; 6 -трубопровод обратного ила; 7 -трубопровод опорожнения; 8 -датчики уровня ила; 9 -электрокабель; 10 -выпускная камера; 11 -отводящий трубопровод

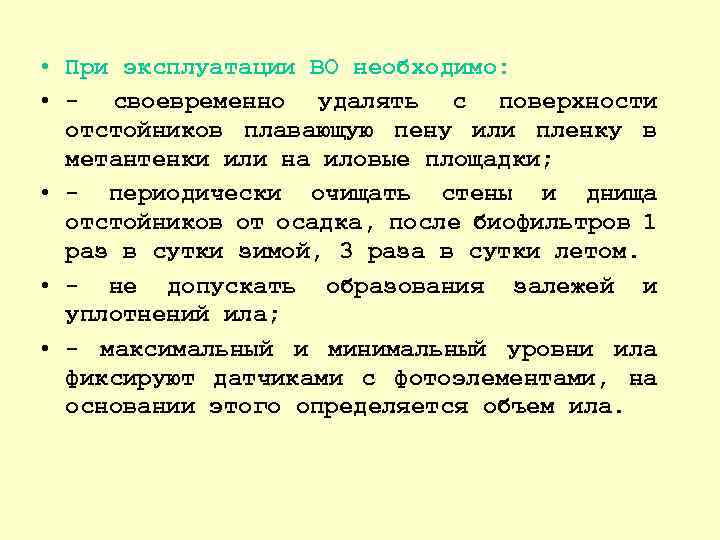

• При эксплуатации ВО необходимо: • - своевременно удалять с поверхности отстойников плавающую пену или пленку в метантенки или на иловые площадки; • - периодически очищать стены и днища отстойников от осадка, после биофильтров 1 раз в сутки зимой, 3 раза в сутки летом. • - не допускать образования залежей и уплотнений ила; • - максимальный и минимальный уровни ила фиксируют датчиками с фотоэлементами, на основании этого определяется объем ила.
Вопрос№ 2 Поля орошения и фильтрации • Поля подземной фильтрации а)- план; б)- поперечный разрез; в)- продольный разрез; 1 -распределительный лоток; 2 -оросительные трубы; 3 -вентиляционный коллектор; 4 -вентиляционный стояк; 5 -пропилы; 6 -рубероид; 7 -засыпка местным грунтом; 8 -засыпка щебнем шлаком или песком

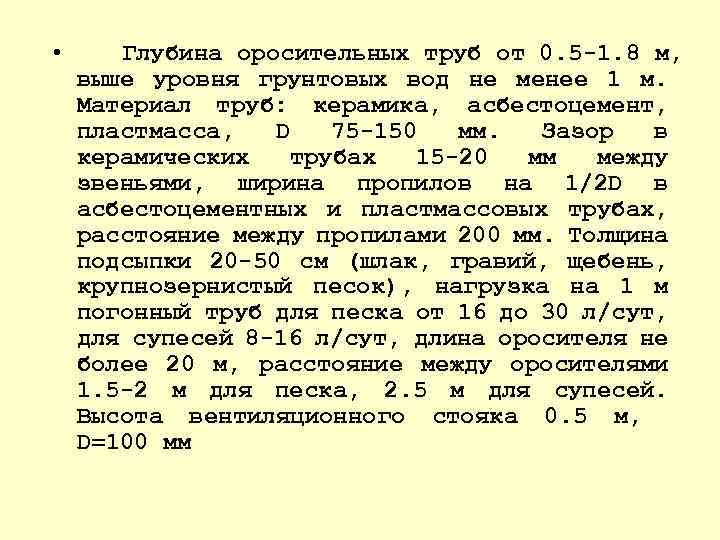

• Глубина оросительных труб от 0. 5 -1. 8 м, выше уровня грунтовых вод не менее 1 м. Материал труб: керамика, асбестоцемент, пластмасса, D 75 -150 мм. Зазор в керамических трубах 15 -20 мм между звеньями, ширина пропилов на 1/2 D в асбестоцементных и пластмассовых трубах, расстояние между пропилами 200 мм. Толщина подсыпки 20 -50 см (шлак, гравий, щебень, крупнозернистый песок), нагрузка на 1 м погонный труб для песка от 16 до 30 л/сут, для супесей 8 -16 л/сут, длина оросителя не более 20 м, расстояние между оросителями 1. 5 -2 м для песка, 2. 5 м для супесей. Высота вентиляционного стояка 0. 5 м, D=100 мм

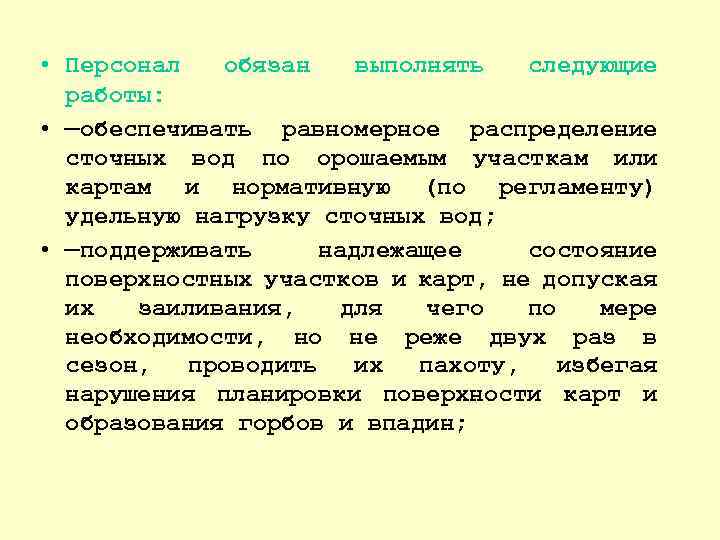

• Персонал обязан выполнять следующие работы: • —обеспечивать равномерное распределение сточных вод по орошаемым участкам или картам и нормативную (по регламенту) удельную нагрузку сточных вод; • —поддерживать надлежащее состояние поверхностных участков и карт, не допуская их заиливания, для чего по мере необходимости, но не реже двух раз в сезон, проводить их пахоту, избегая нарушения планировки поверхности карт и образования горбов и впадин;

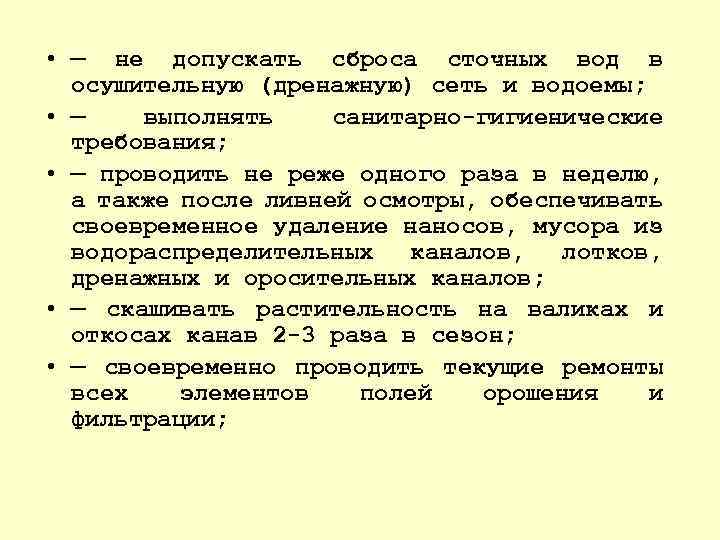

• — не допускать сброса сточных вод в осушительную (дренажную) сеть и водоемы; • — выполнять санитарно-гигиенические требования; • — проводить не реже одного раза в неделю, а также после ливней осмотры, обеспечивать своевременное удаление наносов, мусора из водораспределительных каналов, лотков, дренажных и оросительных каналов; • — скашивать растительность на валиках и откосах канав 2 -3 раза в сезон; • — своевременно проводить текущие ремонты всех элементов полей орошения и фильтрации;

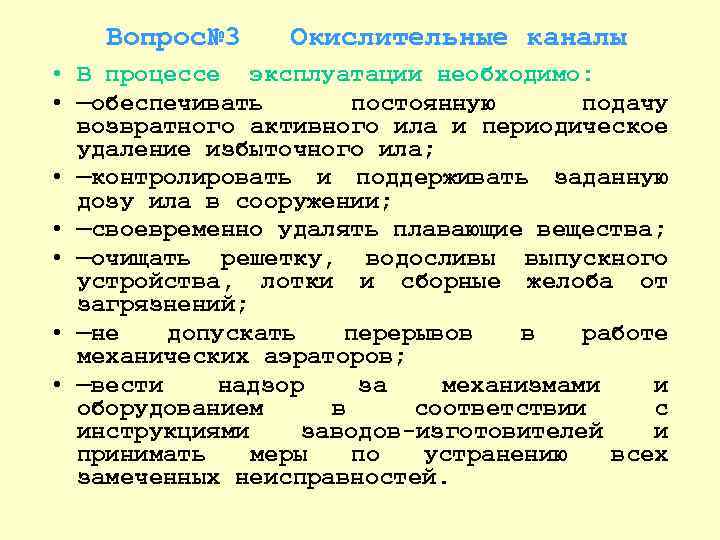

Вопрос№ 3 Окислительные каналы • В процессе эксплуатации необходимо: • —обеспечивать постоянную подачу возвратного активного ила и периодическое удаление избыточного ила; • —контролировать и поддерживать заданную дозу ила в сооружении; • —своевременно удалять плавающие вещества; • —очищать решетку, водосливы выпускного устройства, лотки и сборные желоба от загрязнений; • —не допускать перерывов в работе механических аэраторов; • —вести надзор за механизмами и оборудованием в соответствии с инструкциями заводов-изготовителей и принимать меры по устранению всех замеченных неисправностей.

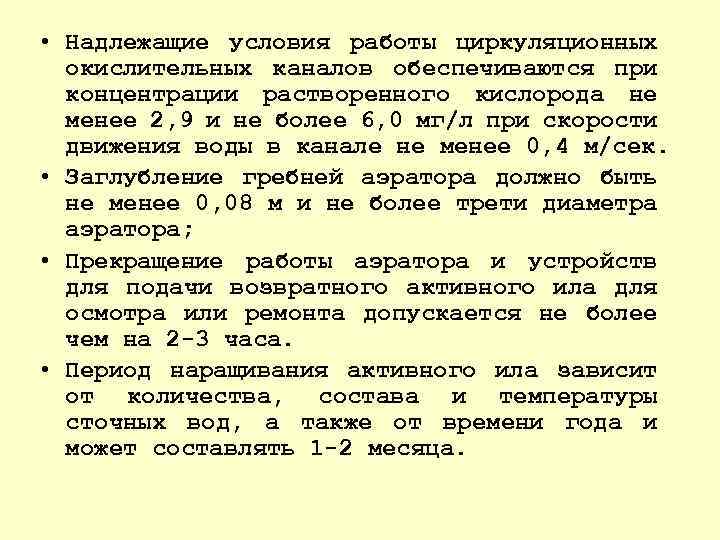

• Надлежащие условия работы циркуляционных окислительных каналов обеспечиваются при концентрации растворенного кислорода не менее 2, 9 и не более 6, 0 мг/л при скорости движения воды в канале не менее 0, 4 м/сек. • Заглубление гребней аэратора должно быть не менее 0, 08 м и не более трети диаметра аэратора; • Прекращение работы аэратора и устройств для подачи возвратного активного ила для осмотра или ремонта допускается не более чем на 2 -3 часа. • Период наращивания активного ила зависит от количества, состава и температуры сточных вод, а также от времени года и может составлять 1 -2 месяца.

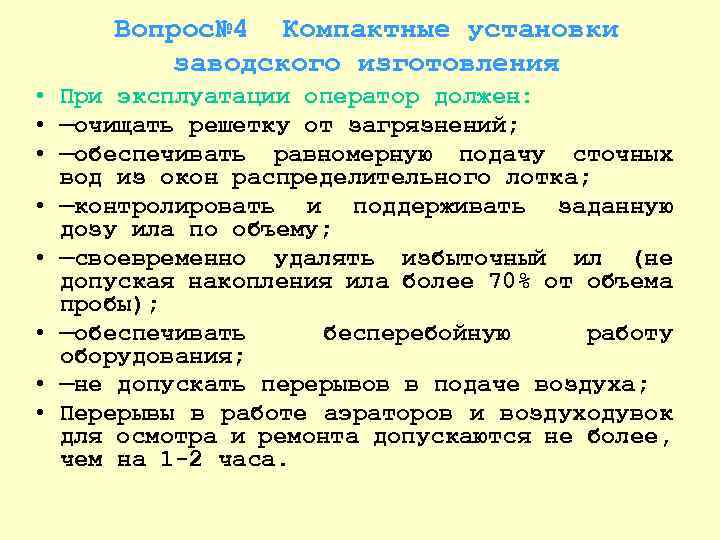

Вопрос№ 4 Компактные установки заводского изготовления • При эксплуатации оператор должен: • —очищать решетку от загрязнений; • —обеспечивать равномерную подачу сточных вод из окон распределительного лотка; • —контролировать и поддерживать заданную дозу ила по объему; • —своевременно удалять избыточный ил (не допуская накопления ила более 70% от объема пробы); • —обеспечивать бесперебойную работу оборудования; • —не допускать перерывов в подаче воздуха; • Перерывы в работе аэраторов и воздуходувок для осмотра и ремонта допускаются не более, чем на 1 -2 часа.

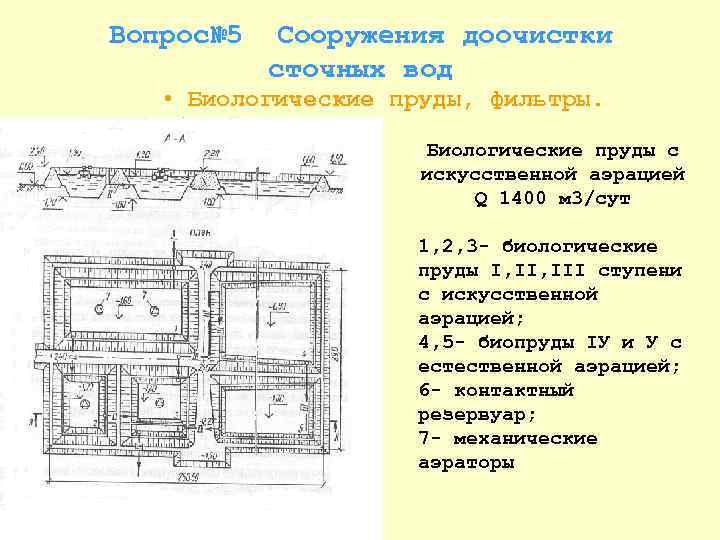

Вопрос№ 5 Сооружения доочистки сточных вод • Биологические пруды, фильтры. Биологические пруды с искусственной аэрацией Q 1400 м 3/сут 1, 2, 3 - биологические пруды І, ІІІ ступени с искусственной аэрацией; 4, 5 - биопруды ІУ и У с естественной аэрацией; 6 - контактный резервуар; 7 - механические аэраторы

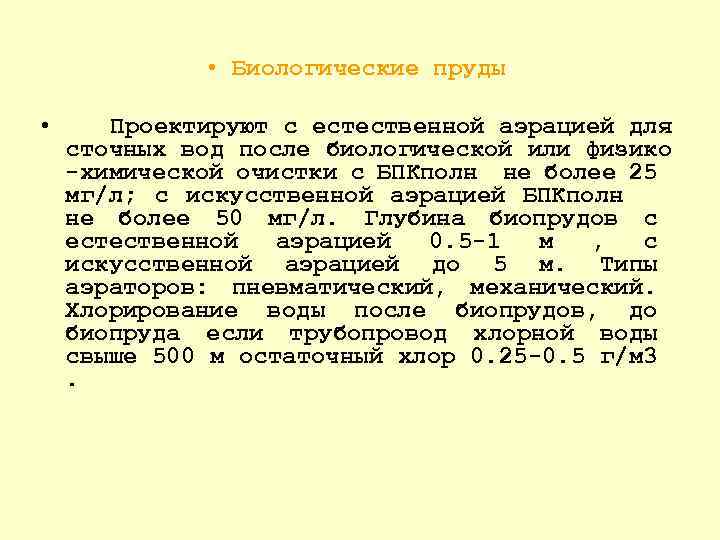

• Биологические пруды • Проектируют с естественной аэрацией для сточных вод после биологической или физико -химической очистки с БПКполн не более 25 мг/л; с искусственной аэрацией БПКполн не более 50 мг/л. Глубина биопрудов с естественной аэрацией 0. 5 -1 м , с искусственной аэрацией до 5 м. Типы аэраторов: пневматический, механический. Хлорирование воды после биопрудов, до биопруда если трубопровод хлорной воды свыше 500 м остаточный хлор 0. 25 -0. 5 г/м 3.

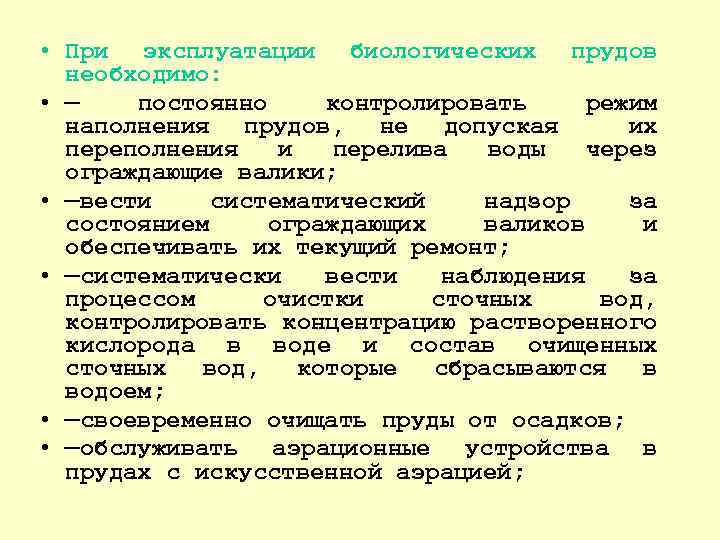

• При эксплуатации биологических прудов необходимо: • — постоянно контролировать режим наполнения прудов, не допуская их переполнения и перелива воды через ограждающие валики; • —вести систематический надзор за состоянием ограждающих валиков и обеспечивать их текущий ремонт; • —систематически вести наблюдения за процессом очистки сточных вод, контролировать концентрацию растворенного кислорода в воде и состав очищенных сточных вод, которые сбрасываются в водоем; • —своевременно очищать пруды от осадков; • —обслуживать аэрационные устройства в прудах с искусственной аэрацией;

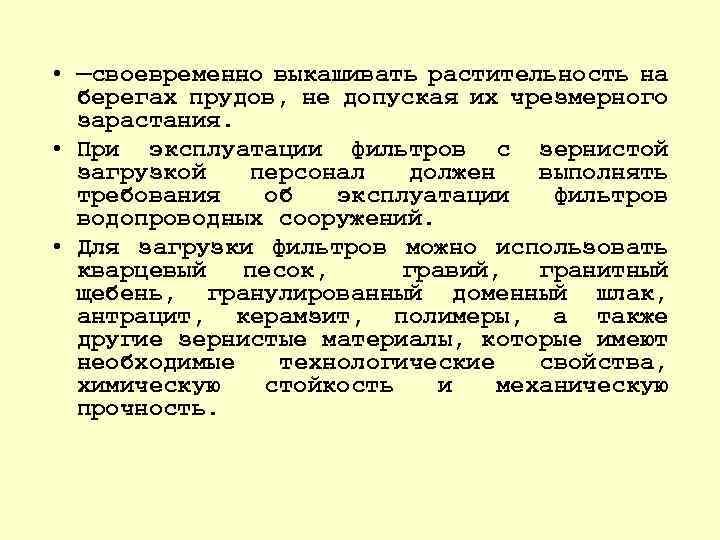

• —своевременно выкашивать растительность на берегах прудов, не допуская их чрезмерного зарастания. • При эксплуатации фильтров с зернистой загрузкой персонал должен выполнять требования об эксплуатации фильтров водопроводных сооружений. • Для загрузки фильтров можно использовать кварцевый песок, гравий, гранитный щебень, гранулированный доменный шлак, антрацит, керамзит, полимеры, а также другие зернистые материалы, которые имеют необходимые технологические свойства, химическую стойкость и механическую прочность.

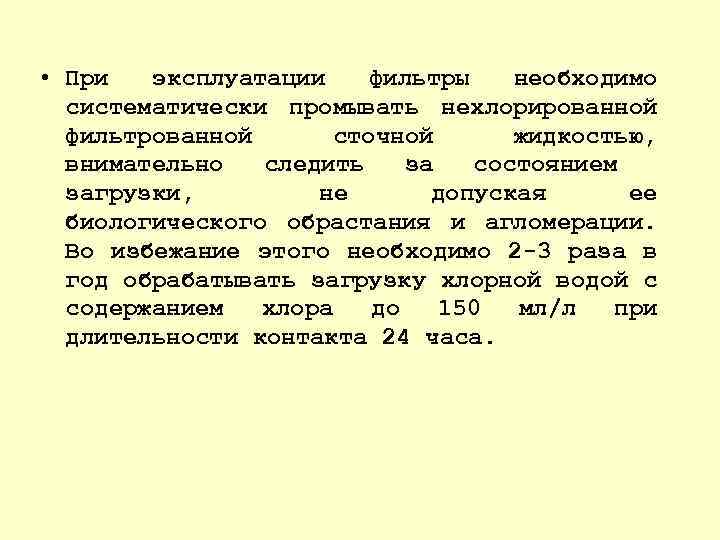

• При эксплуатации фильтры необходимо систематически промывать нехлорированной фильтрованной сточной жидкостью, внимательно следить за состоянием загрузки, не допуская ее биологического обрастания и агломерации. Во избежание этого необходимо 2 -3 раза в год обрабатывать загрузку хлорной водой с содержанием хлора до 150 мл/л при длительности контакта 24 часа.
