Лекция 15 Глобальные сети (WAN) Коммутация каналов Сети X. 25

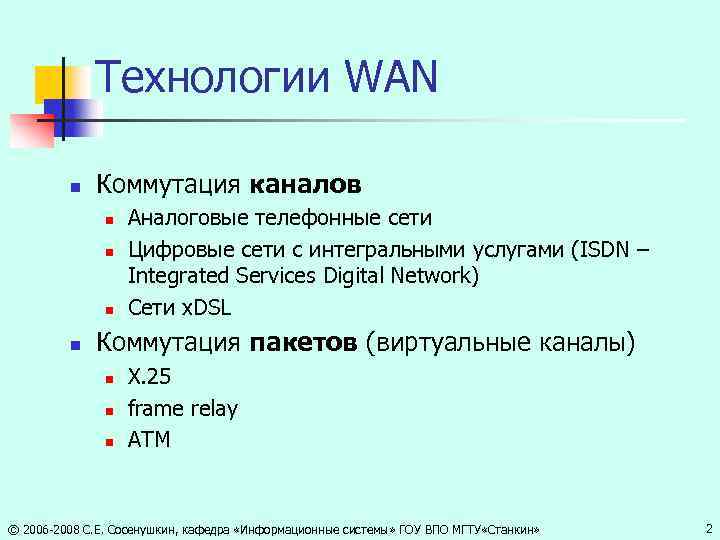

Технологии WAN n Коммутация каналов n n Аналоговые телефонные сети Цифровые сети с интегральными услугами (ISDN – Integrated Services Digital Network) Сети x. DSL Коммутация пакетов (виртуальные каналы) n n n X. 25 frame relay ATM © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 2
Коммутируемые аналоговые сети - цифровой канал - аналоговый канал - АТС - Модем © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 3

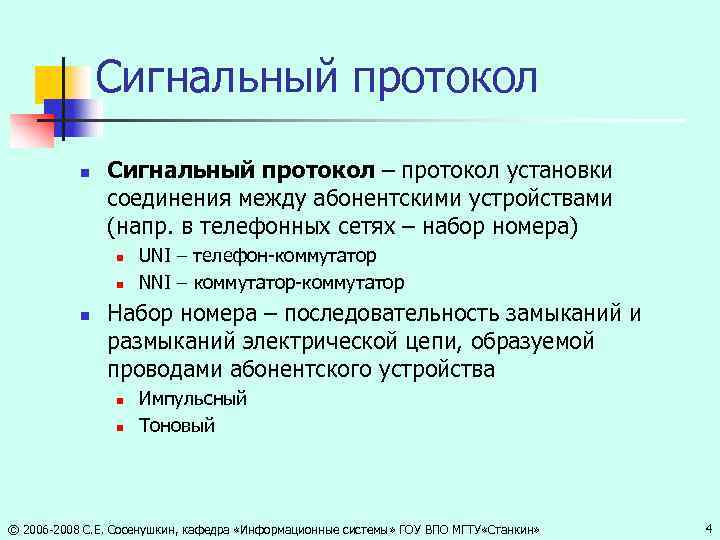

Сигнальный протокол n Сигнальный протокол – протокол установки соединения между абонентскими устройствами (напр. в телефонных сетях – набор номера) n n n UNI – телефон-коммутатор NNI – коммутатор-коммутатор Набор номера – последовательность замыканий и размыканий электрической цепи, образуемой проводами абонентского устройства n n Импульсный Тоновый © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 4

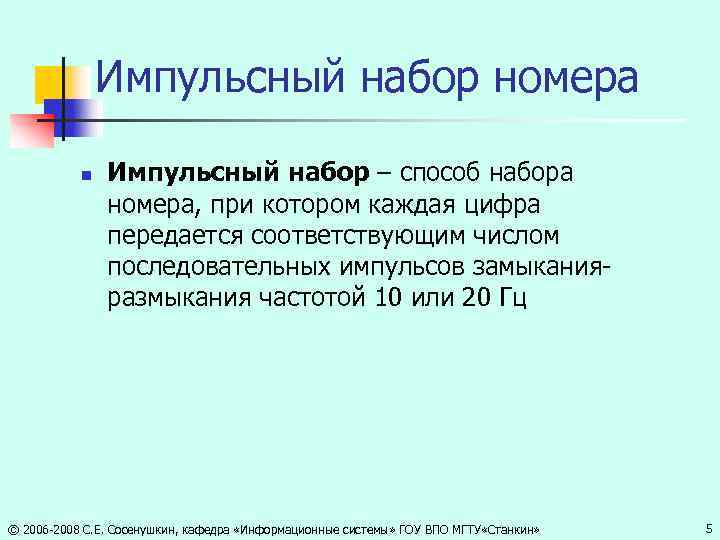

Импульсный набор номера n Импульсный набор – способ набора номера, при котором каждая цифра передается соответствующим числом последовательных импульсов замыканияразмыкания частотой 10 или 20 Гц © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 5

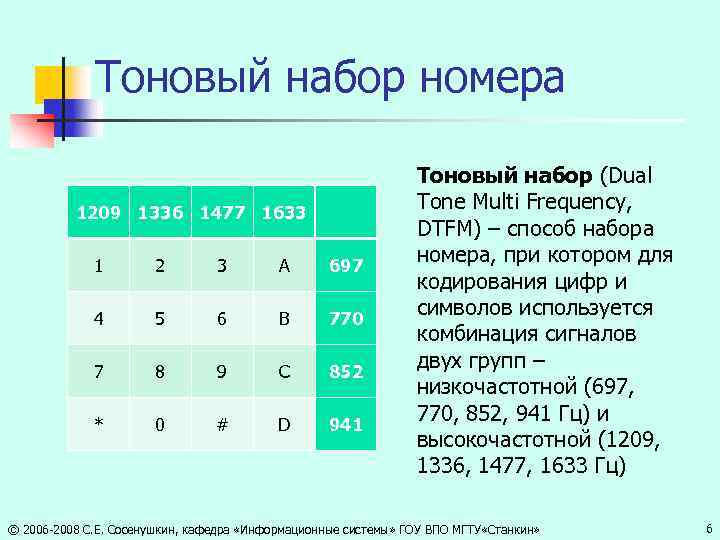

Тоновый набор номера 1209 1336 1477 1633 1 2 3 A 697 4 5 6 B 770 7 8 9 C 852 * 0 # D 941 Тоновый набор (Dual Tone Multi Frequency, DTFM) – способ набора номера, при котором для кодирования цифр и символов используется комбинация сигналов двух групп – низкочастотной (697, 770, 852, 941 Гц) и высокочастотной (1209, 1336, 1477, 1633 Гц) © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 6
Модемы n n n Модем (модулятор-демодулятор) – устройство, применяющееся в системах связи и выполняющее функцию модуляции и демодуляции. Модуляция – изменение характеристики несущего сигнала в соответствии с изменениями входного информационного сигнала Демодуляция – обратный процесс Data Link Layer Physical Layer © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 7

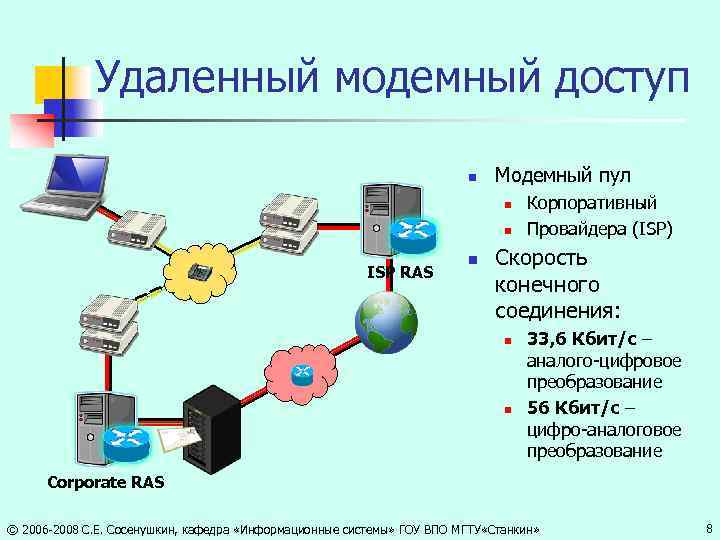

Удаленный модемный доступ n Модемный пул n n ISP RAS n Корпоративный Провайдера (ISP) Скорость конечного соединения: n n 33, 6 Кбит/с – аналого-цифровое преобразование 56 Кбит/с – цифро-аналоговое преобразование Corporate RAS © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 8

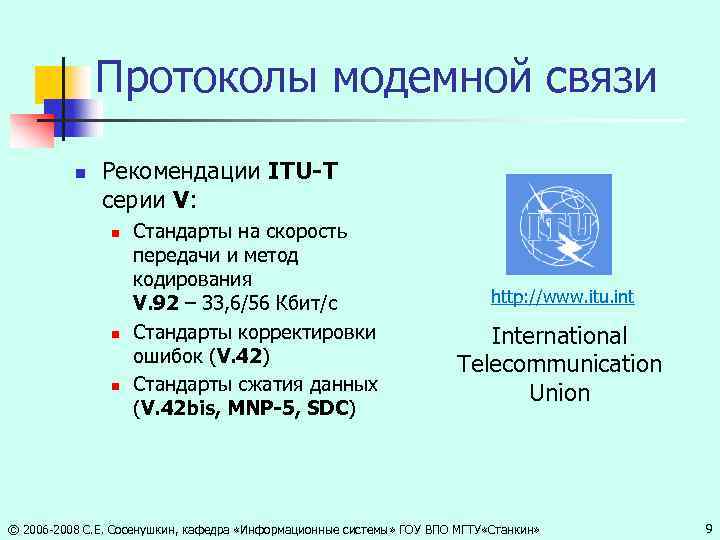

Протоколы модемной связи n Рекомендации ITU-T серии V: n n n Стандарты на скорость передачи и метод кодирования V. 92 – 33, 6/56 Кбит/с Стандарты корректировки ошибок (V. 42) Стандарты сжатия данных (V. 42 bis, MNP-5, SDC) http: //www. itu. int International Telecommunication Union © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 9
Integrated Services Digital Network (ISDN) n ISDN – мультисервисная цифровая сеть с интегрированным обслуживанием Выделенные цифровые каналы Телефонная сеть общего пользования Сеть передачи данных с коммутацией каналов Сеть передачи данных с коммутацией пакетов User ISDN Interface Сеть передачи данных с трансляцией кадров Средства управления сетью © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 10
Интерфейсы ISDN n Пользовательский интерфейс ISDN (Customer Premises Equipment, CPE) включает: n n n Терминальное оборудование (Terminal Equipment, TE), например ПК Сетевое окончание (Network Termination, NT), например DSL-модем Основан на каналах трёх типов n n n Каналы типа B – голос+данные, коммутация каналов (до 64 Кбит/с) Каналы типа D – служебная сеть, коммутация пакетов (16/64 Кбит/с) Каналы типа H – высокоскоростной канал передачи данных n n H 0 – 384 Кбит/с H 11 – 1536 Кбит/с H 12 – 1926 Кбит/с Пользовательский интерфейс – набор таких каналов (например, 20 B+D, 5 H 0+D) © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 11

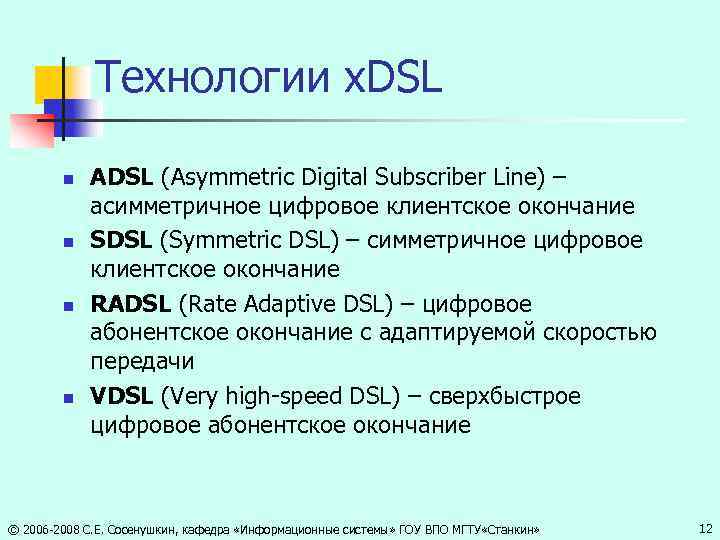

Технологии x. DSL n n ADSL (Asymmetric Digital Subscriber Line) – асимметричное цифровое клиентское окончание SDSL (Symmetric DSL) – симметричное цифровое клиентское окончание RADSL (Rate Adaptive DSL) – цифровое абонентское окончание с адаптируемой скоростью передачи VDSL (Very high-speed DSL) – сверхбыстрое цифровое абонентское окончание © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 12
Схема доступа ADSL АТС DSLAM - ADSL-сплиттер - ADSL-модем © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 13

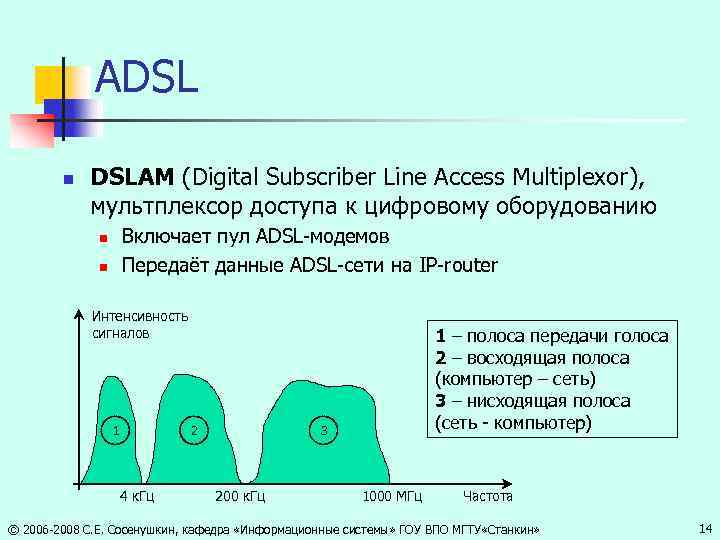

ADSL n DSLAM (Digital Subscriber Line Access Multiplexor), мультплексор доступа к цифровому оборудованию Включает пул ADSL-модемов Передаёт данные ADSL-сети на IP-router n n Интенсивность сигналов 1 2 4 к. Гц 1 – полоса передачи голоса 2 – восходящая полоса (компьютер – сеть) 3 – нисходящая полоса (сеть - компьютер) 3 200 к. Гц 1000 МГц Частота © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 14

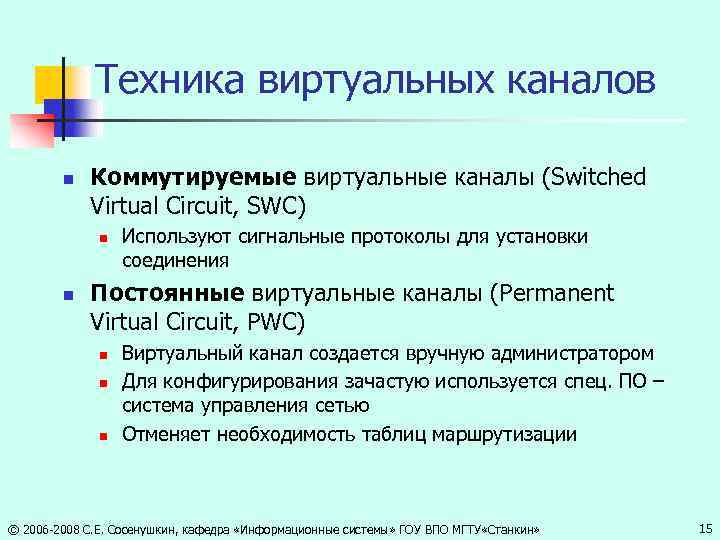

Техника виртуальных каналов n Коммутируемые виртуальные каналы (Switched Virtual Circuit, SWC) n n Используют сигнальные протоколы для установки соединения Постоянные виртуальные каналы (Permanent Virtual Circuit, PWC) n n n Виртуальный канал создается вручную администратором Для конфигурирования зачастую используется спец. ПО – система управления сетью Отменяет необходимость таблиц маршрутизации © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 15
Установление виртуального канала – схема Таблица маршрутизации S 1 Адрес назначения Порт 132456 3 1 23453 2 101 102 103 101 N 1, A 1 2 1 S 1 3 4 2 101 106 102 Таблица коммутации S 1 Входной Входная Выходной порт метка порт 2 1 S 2 3 4 108 101 3 Выходная метка 1 102 3 106 1 102 © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» N 2, A 2 132546. 8112 16

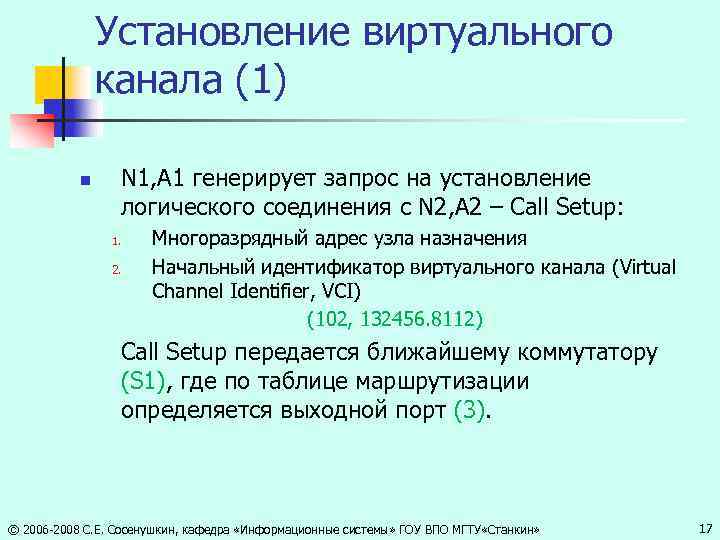

Установление виртуального канала (1) n N 1, A 1 генерирует запрос на установление логического соединения с N 2, A 2 – Call Setup: 1. 2. Многоразрядный адрес узла назначения Начальный идентификатор виртуального канала (Virtual Channel Identifier, VCI) (102, 132456. 8112) Call Setup передается ближайшему коммутатору (S 1), где по таблице маршрутизации определяется выходной порт (3). © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 17

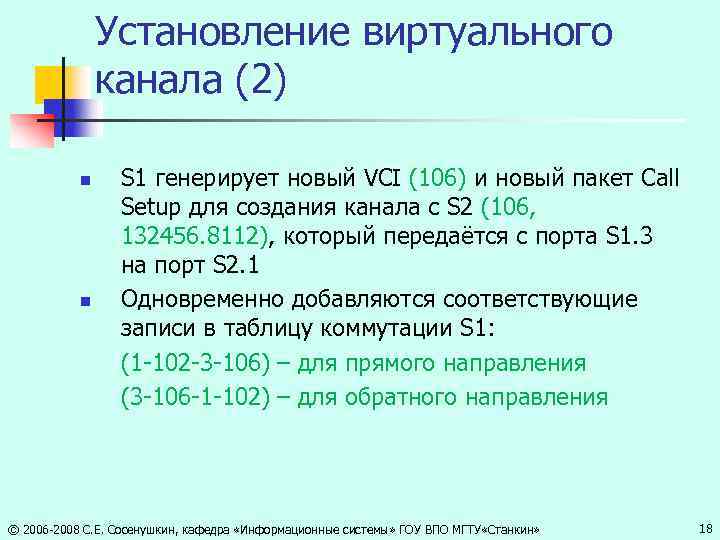

Установление виртуального канала (2) n n S 1 генерирует новый VCI (106) и новый пакет Call Setup для создания канала с S 2 (106, 132456. 8112), который передаётся с порта S 1. 3 на порт S 2. 1 Одновременно добавляются соответствующие записи в таблицу коммутации S 1: (1 -102 -3 -106) – для прямого направления (3 -106 -1 -102) – для обратного направления © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 18

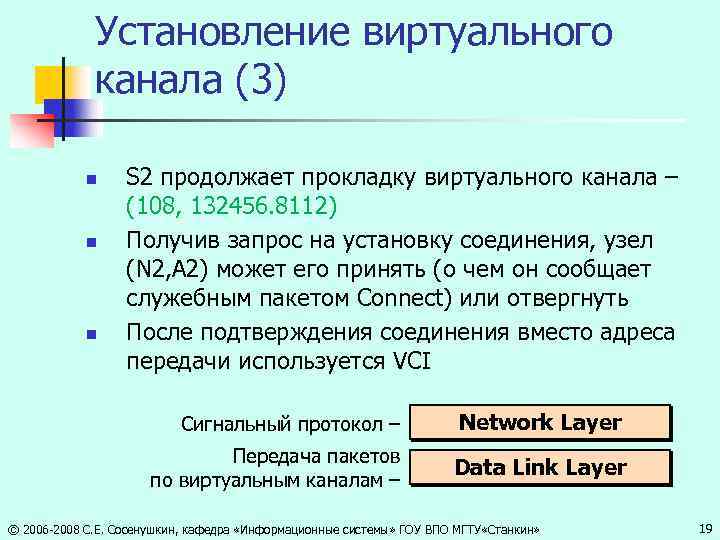

Установление виртуального канала (3) n n n S 2 продолжает прокладку виртуального канала – (108, 132456. 8112) Получив запрос на установку соединения, узел (N 2, A 2) может его принять (о чем он сообщает служебным пакетом Connect) или отвергнуть После подтверждения соединения вместо адреса передачи используется VCI Сигнальный протокол – Network Layer Передача пакетов по виртуальным каналам – Data Link Layer © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 19
Сети X. 25 n n n Передача трафика низкой интенсивности алфавитноцифровых терминалов PAD, Packet Assembler. Disassembler Рассчитаны на интенсивность ошибок передачи до 10 -3 n n Установка соединения Управление потоком данных Исправление ошибок Сетевой уровень может работать только с 1 канальным протоколом X. 25 Switch PAD T T T © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 20

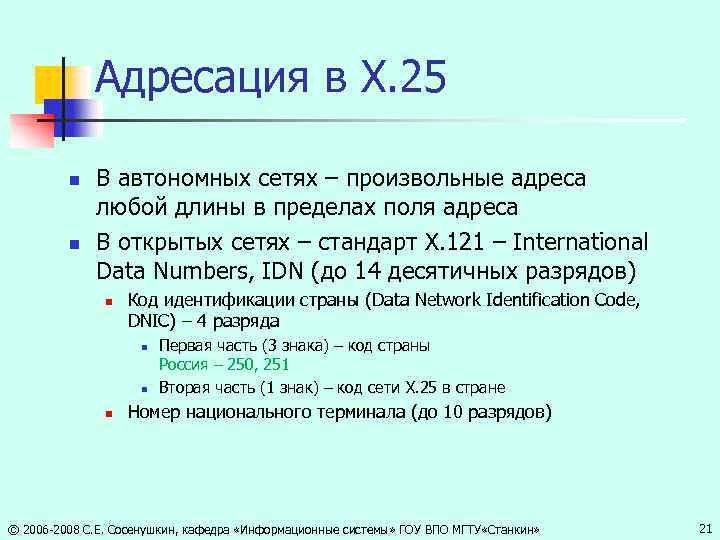

Адресация в X. 25 n n В автономных сетях – произвольные адреса любой длины в пределах поля адреса В открытых сетях – стандарт X. 121 – International Data Numbers, IDN (до 14 десятичных разрядов) n Код идентификации страны (Data Network Identification Code, DNIC) – 4 разряда n n n Первая часть (3 знака) – код страны Россия – 250, 251 Вторая часть (1 знак) – код сети X. 25 в стране Номер национального терминала (до 10 разрядов) © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 21
Стек протоколов X. 25 n n n Физический уровень – синхронные интерфейсы X. 21 и X. 21 bis Канальный уровень – протокол сбалансированного доступа к линии связи (Link Access Protocol – Balanced, LAP-B) Сетевой (пакетный) уровень – X. 25/3 n n n Установление и разрыв виртуального канала Маршрутизация пакетов Управление потоком данных (пакетов) © 2006 -2008 С. Е. Сосенушкин, кафедра «Информационные системы» ГОУ ВПО МГТУ «Станкин» 22
