Лекция 14. Антифрикционные материалы

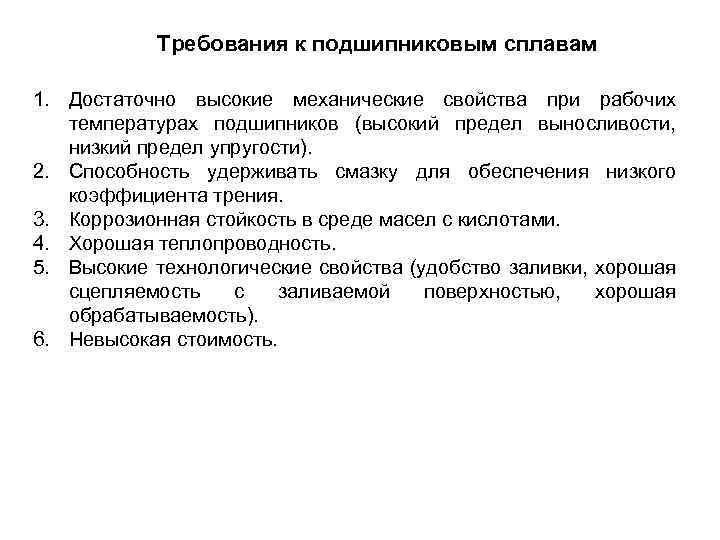

Требования к подшипниковым сплавам 1. Достаточно высокие механические свойства при рабочих температурах подшипников (высокий предел выносливости, низкий предел упругости). 2. Способность удерживать смазку для обеспечения низкого коэффициента трения. 3. Коррозионная стойкость в среде масел с кислотами. 4. Хорошая теплопроводность. 5. Высокие технологические свойства (удобство заливки, хорошая сцепляемость с заливаемой поверхностью, хорошая обрабатываемость). 6. Невысокая стоимость.
Подшипниковые сплавы Баббиты Бронзы Антифрикционные чугуны Неметалличе ские материалы

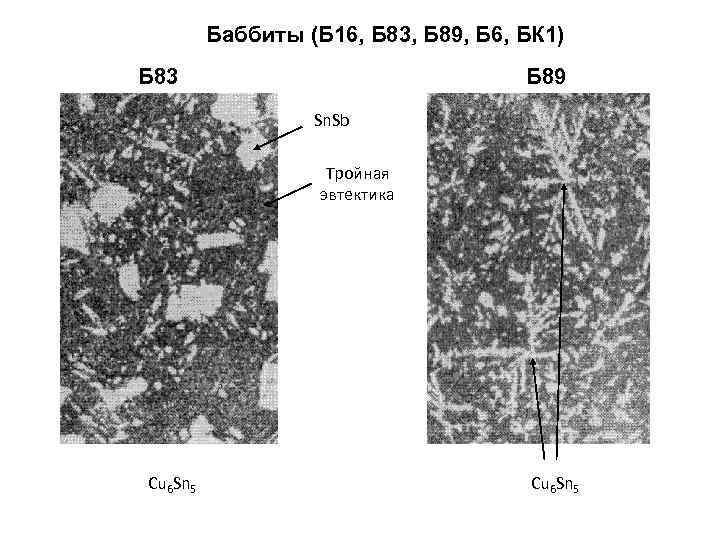

Баббиты (Б 16, Б 83, Б 89, Б 6, БК 1) Б 83 Б 89 Sn. Sb Тройная эвтектика Cu 6 Sn 5
Бронзы Структура свинцовистой бронзы Бронза: Оловяннофосфористая Оловянноцинковосвинцовоникелевая Оловянноникелеваяцинковая Алюминиевомарганцовиста я Алюминиевожелезистая Свинцовая Бр. ОФ 10 -1, Бр. ОФ 6, 5 -0, 15, Бр. ОФ 7 -0, 2 Бр. ОЦ 10 -2, Бр. ОЦ 8 -4 Бр. ОЦСН 3 -7 -5 -1 Бр. ОНЦ 8, 5 -4 -2 Бр. АМц9 -2, Бр. АМц10 -2 Бр. АЖ 9 -4 Бр. С 30
Неметаллические материалы: Резина Древесно-слоистый пластик Древесно-текстолитовый пластик Текстолит Фторопласт Полиамид литьевой Полиамид, наполненный графитом Полиамид стеклонаполненный Смола капроновая Капролон Углеграфитовый материал, пропитанный баббитом 8130, 8075, 1626 ДСП-А, ДСП-Б, ДСП-В Д 5 ТСП ПТК-С Ф 4, Ф 40 610 П 68 Г-5, П 68 Г-10 КПС-30, П-6 ВСУ Б В ЭГ-О-Б 83
