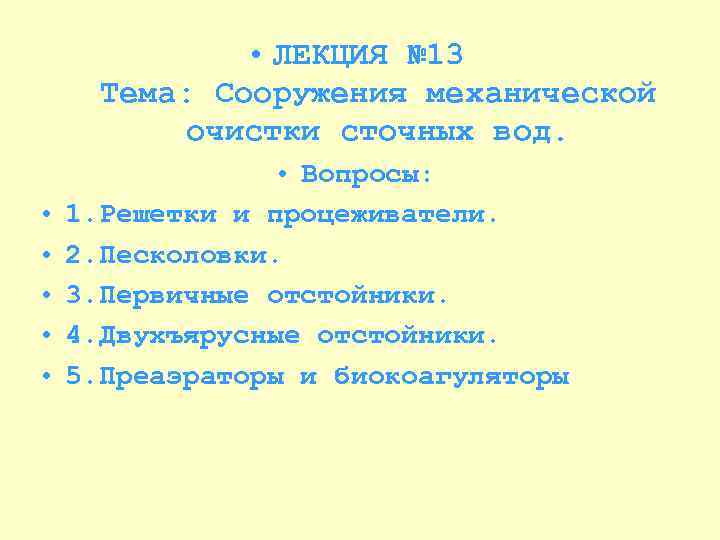

 • ЛЕКЦИЯ № 13 Тема: Сооружения механической очистки сточных вод. • • • • ЛЕКЦИЯ № 13 Тема: Сооружения механической очистки сточных вод. • • • Вопросы: 1. Решетки и процеживатели. 2. Песколовки. 3. Первичные отстойники. 4. Двухъярусные отстойники. 5. Преаэраторы и биокоагуляторы

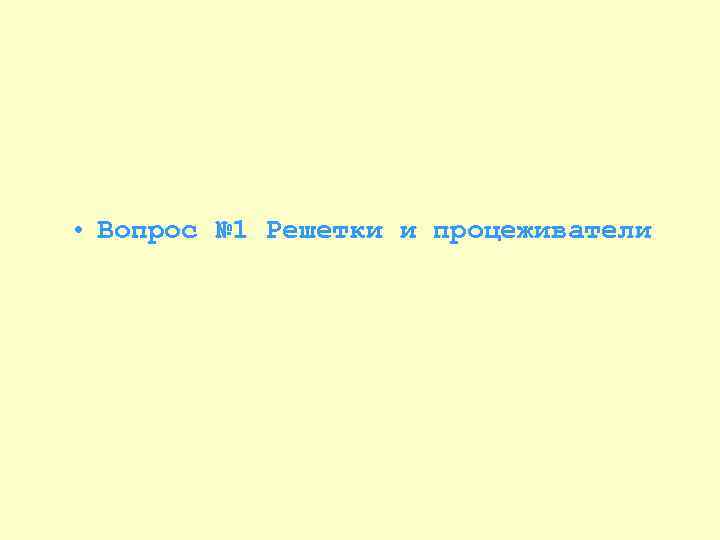

 • Вопрос № 1 Решетки и процеживатели • Вопрос № 1 Решетки и процеживатели

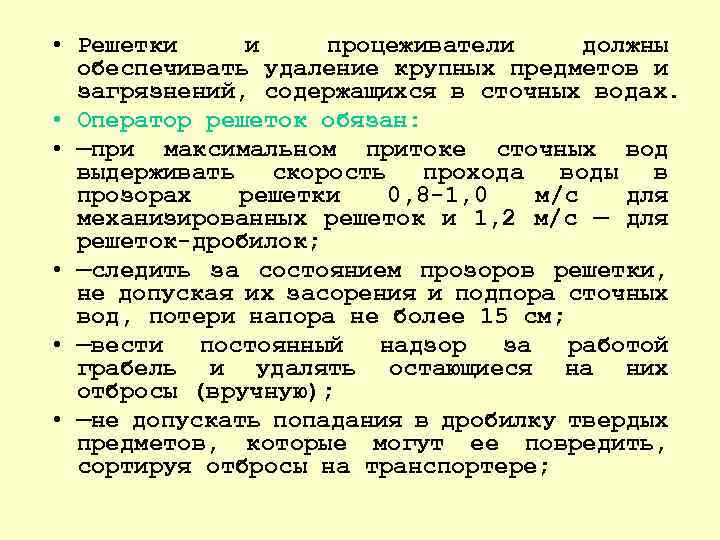

 • Решетки и процеживатели должны обеспечивать удаление крупных предметов и загрязнений, содержащихся в • Решетки и процеживатели должны обеспечивать удаление крупных предметов и загрязнений, содержащихся в сточных водах. • Оператор решеток обязан: • —при максимальном притоке сточных вод выдерживать скорость прохода воды в прозорах решетки 0, 8 1, 0 м/с для механизированных решеток и 1, 2 м/с — для решеток дробилок; • —следить за состоянием прозоров решетки, не допуская их засорения и подпора сточных вод, потери напора не более 15 см; • —вести постоянный надзор за работой грабель и удалять остающиеся на них отбросы (вручную); • —не допускать попадания в дробилку твердых предметов, которые могут ее повредить, сортируя отбросы на транспортере;

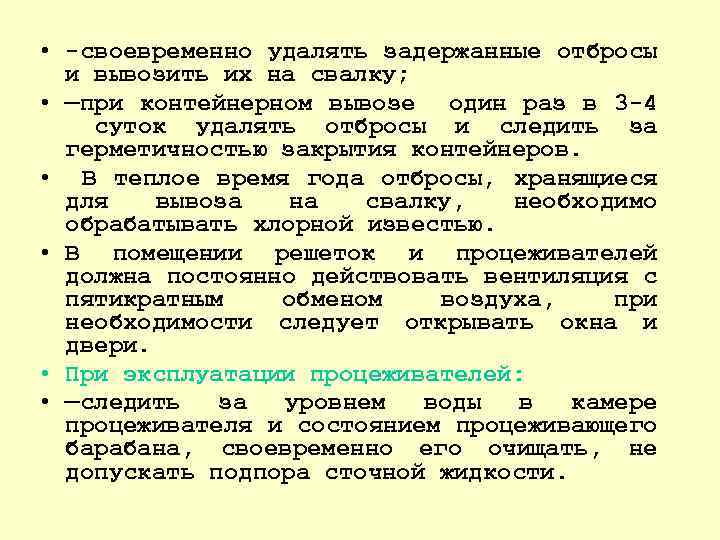

 • своевременно удалять задержанные отбросы и вывозить их на свалку; • —при контейнерном • своевременно удалять задержанные отбросы и вывозить их на свалку; • —при контейнерном вывозе один раз в 3 4 суток удалять отбросы и следить за герметичностью закрытия контейнеров. • В теплое время года отбросы, хранящиеся для вывоза на свалку, необходимо обрабатывать хлорной известью. • В помещении решеток и процеживателей должна постоянно действовать вентиляция с пятикратным обменом воздуха, при необходимости следует открывать окна и двери. • При эксплуатации процеживателей: • —следить за уровнем воды в камере процеживателя и состоянием процеживающего барабана, своевременно его очищать, не допускать подпора сточной жидкости.

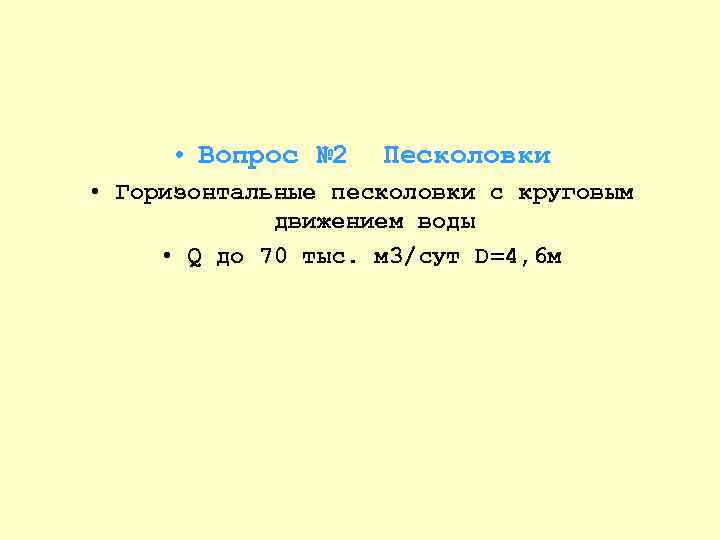

 • Вопрос № 2 Песколовки • Горизонтальные песколовки с круговым движением воды • • Вопрос № 2 Песколовки • Горизонтальные песколовки с круговым движением воды • Q до 70 тыс. м 3/сут D=4, 6 м

Горизонтальные песколовки с круговым движением воды Q до 70 тыс. м 3/сут D=4, 6 Горизонтальные песколовки с круговым движением воды Q до 70 тыс. м 3/сут D=4, 6 м • • • • 1 -гидроэлеватор; 2 тр д для отвода всплывающих примесей; 3 желоб; 4 затворы с ручным приводом; 5 подводящий лоток; 6 пульпопровод; 7 тр д для рабочей жидкости; 8 камера переключения; 9 устройство для сбора всплывающих примесей; 10 отводящий лоток; 11 полупогружные щиты при очистке жиро нефтесодержащих вод.

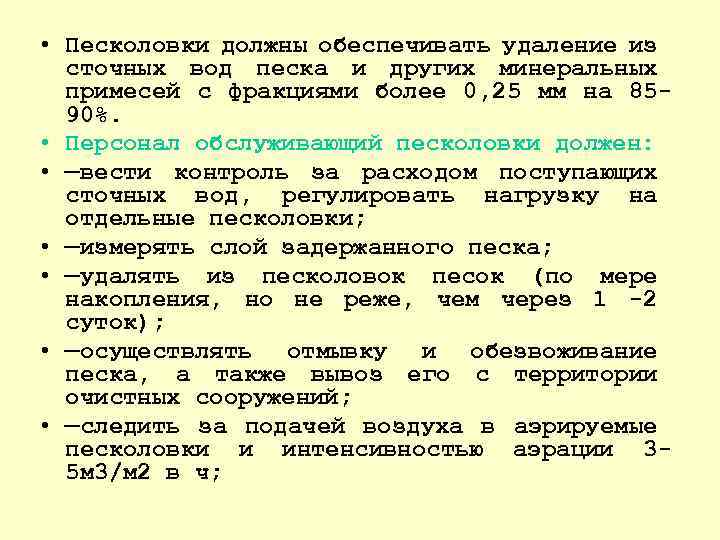

 • Песколовки должны обеспечивать удаление из сточных вод песка и других минеральных примесей • Песколовки должны обеспечивать удаление из сточных вод песка и других минеральных примесей с фракциями более 0, 25 мм на 85 90%. • Персонал обслуживающий песколовки должен: • —вести контроль за расходом поступающих сточных вод, регулировать нагрузку на отдельные песколовки; • —измерять слой задержанного песка; • —удалять из песколовок песок (по мере накопления, но не реже, чем через 1 2 суток); • —осуществлять отмывку и обезвоживание песка, а также вывоз его с территории очистных сооружений; • —следить за подачей воздуха в аэрируемые песколовки и интенсивностью аэрации 3 5 м 3/м 2 в ч;

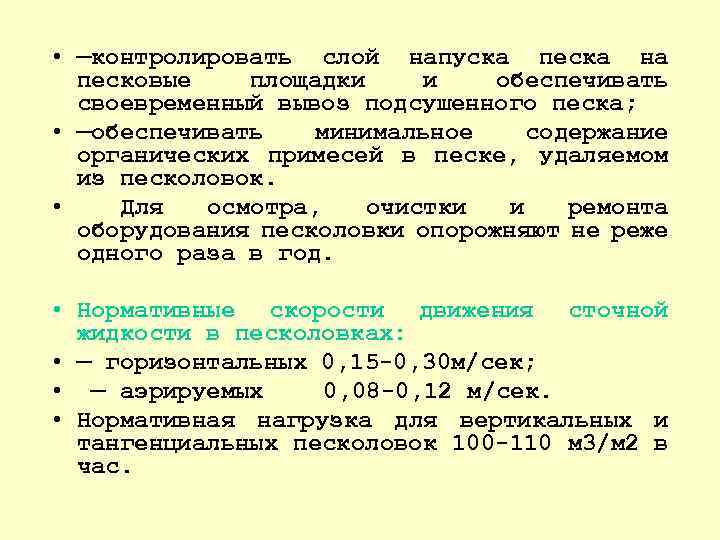

 • —контролировать слой напуска песка на песковые площадки и обеспечивать своевременный вывоз подсушенного • —контролировать слой напуска песка на песковые площадки и обеспечивать своевременный вывоз подсушенного песка; • —обеспечивать минимальное содержание органических примесей в песке, удаляемом из песколовок. • Для осмотра, очистки и ремонта оборудования песколовки опорожняют не реже одного раза в год. • Нормативные скорости движения сточной жидкости в песколовках: • — горизонтальных 0, 15 0, 30 м/сек; • — аэрируемых 0, 08 0, 12 м/сек. • Нормативная нагрузка для вертикальных и тангенциальных песколовок 100 110 м 3/м 2 в час.

Вопрос№ 3 Первичные отстойники Горизонтальные отстойники 1 подводящий лоток; 2 распределительный лоток; 3 скребковый Вопрос№ 3 Первичные отстойники Горизонтальные отстойники 1 подводящий лоток; 2 распределительный лоток; 3 скребковый механизм; 4 поворотная труба для удаления плавающих веществ; 5 сборный лоток; 6 отводящий трубопровод светленной воды; 7 камера плунжерных насосов; 8 трубопровод для выделения плавающих примесей; 9 аварийный сброс; 10 активный ил для разбав ления плавающих примесей; 11 тр д для опорожнения; 12 тр д удаления сырого осадка из приямка.

Радиальный отстойник с центральным пуском сточных вод 1 подводящий дюкер; 2 скребки; 3 струенаправляющий Радиальный отстойник с центральным пуском сточных вод 1 подводящий дюкер; 2 скребки; 3 струенаправляющий цилиндр; 4 трубопровод для удаления осадка; 5 отводящий трубопровод осветленной воды; 6 жиросборник; 7 привод илоскреба; 8 полупогружная доска; 9 водосборный лоток.

Вертикальный отстойник с центральной трубой Q до 20 тыс. м 3/сут. 1 трубопровод сырого Вертикальный отстойник с центральной трубой Q до 20 тыс. м 3/сут. 1 трубопровод сырого осадка; 2 жиропровод; 3 центральная труба с раструбом; 4 сборный лоток осветленной воды; 5 отводящий лоток; 6 подводящий лоток

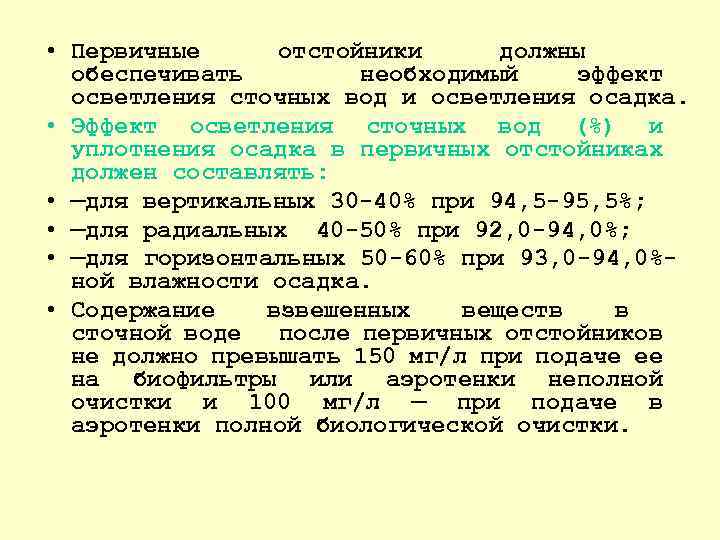

 • Первичные отстойники должны обеспечивать необходимый эффект осветления сточных вод и осветления осадка. • Первичные отстойники должны обеспечивать необходимый эффект осветления сточных вод и осветления осадка. • Эффект осветления сточных вод (%) и уплотнения осадка в первичных отстойниках должен составлять: • —для вертикальных 30 40% при 94, 5 95, 5%; • —для радиальных 40 50% при 92, 0 94, 0%; • —для горизонтальных 50 60% при 93, 0 94, 0% ной влажности осадка. • Содержание взвешенных веществ в сточной воде после первичных отстойников не должно превышать 150 мг/л при подаче ее на биофильтры или аэротенки неполной очистки и 100 мг/л — при подаче в аэротенки полной биологической очистки.

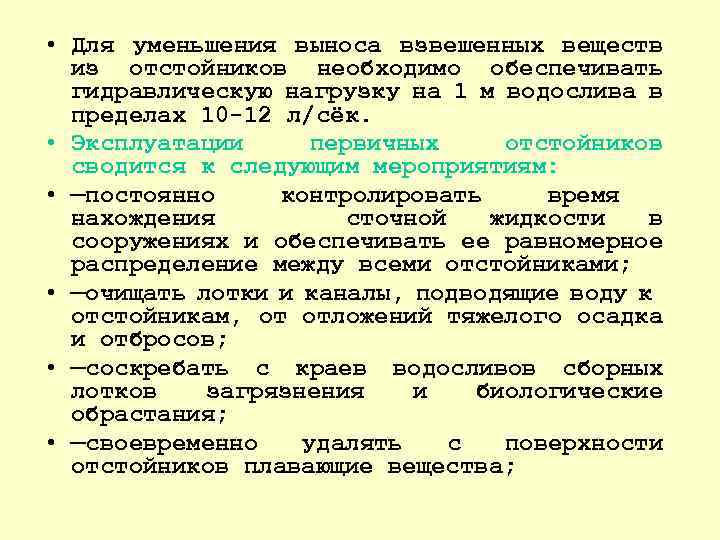

 • Для уменьшения выноса взвешенных веществ из отстойников необходимо обеспечивать гидравлическую нагрузку на • Для уменьшения выноса взвешенных веществ из отстойников необходимо обеспечивать гидравлическую нагрузку на 1 м водослива в пределах 10 12 л/сёк. • Эксплуатации первичных отстойников сводится к следующим мероприятиям: • —постоянно контролировать время нахождения сточной жидкости в сооружениях и обеспечивать ее равномерное распределение между всеми отстойниками; • —очищать лотки и каналы, подводящие воду к отстойникам, от отложений тяжелого осадка и отбросов; • —соскребать с краев водосливов сборных лотков загрязнения и биологические обрастания; • —своевременно удалять с поверхности отстойников плавающие вещества;

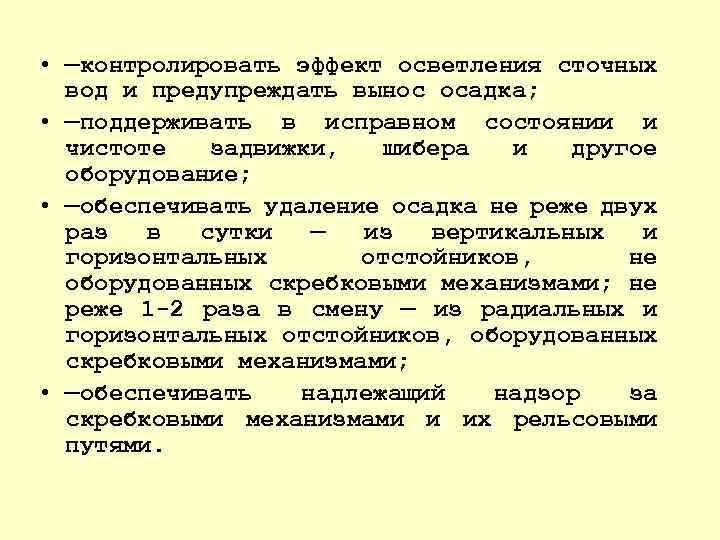

 • —контролировать эффект осветления сточных вод и предупреждать вынос осадка; • —поддерживать в • —контролировать эффект осветления сточных вод и предупреждать вынос осадка; • —поддерживать в исправном состоянии и чистоте задвижки, шибера и другое оборудование; • —обеспечивать удаление осадка не реже двух раз в сутки — из вертикальных и горизонтальных отстойников, не оборудованных скребковыми механизмами; не реже 1 2 раза в смену — из радиальных и горизонтальных отстойников, оборудованных скребковыми механизмами; • —обеспечивать надлежащий надзор за скребковыми механизмами и их рельсовыми путями.

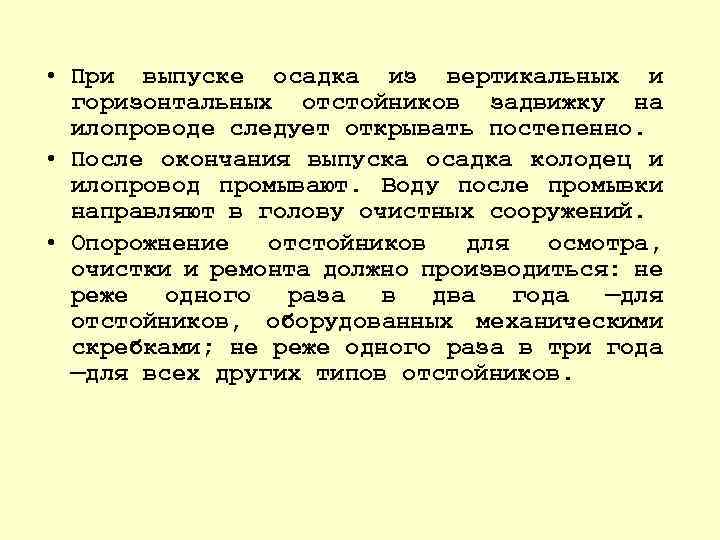

 • При выпуске осадка из вертикальных и горизонтальных отстойников задвижку на илопроводе следует • При выпуске осадка из вертикальных и горизонтальных отстойников задвижку на илопроводе следует открывать постепенно. • После окончания выпуска осадка колодец и илопровод промывают. Воду после промывки направляют в голову очистных сооружений. • Опорожнение отстойников для осмотра, очистки и ремонта должно производиться: не реже одного раза в два года —для отстойников, оборудованных механическими скребками; не реже одного раза в три года —для всех других типов отстойников.

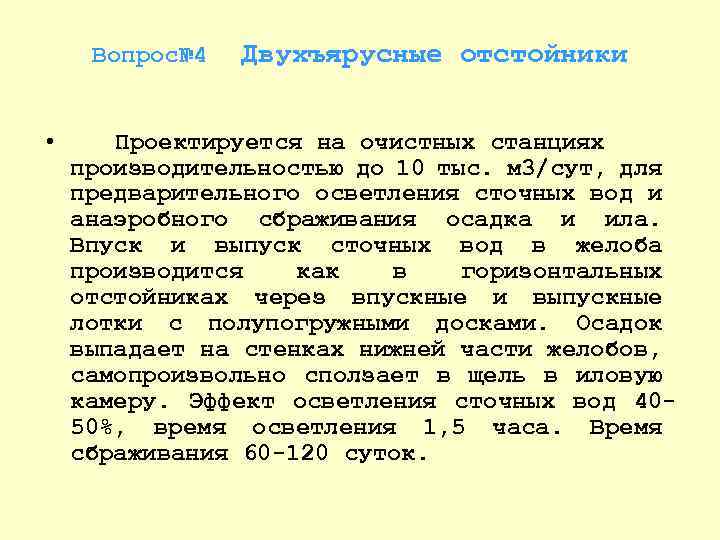

Вопрос№ 4 • Двухъярусные отстойники Проектируется на очистных станциях производительностью до 10 тыс. м Вопрос№ 4 • Двухъярусные отстойники Проектируется на очистных станциях производительностью до 10 тыс. м 3/сут, для предварительного осветления сточных вод и анаэробного сбраживания осадка и ила. Впуск и выпуск сточных вод в желоба производится как в горизонтальных отстойниках через впускные и выпускные лотки с полупогружными досками. Осадок выпадает на стенках нижней части желобов, самопроизвольно сползает в щель в иловую камеру. Эффект осветления сточных вод 40 50%, время осветления 1, 5 часа. Время сбраживания 60 120 суток.

Двухъярусные отстойники 1 выпуск сброженного осадка; 2 полупогружная доска; 3 отстойный желоб; 4 щель; Двухъярусные отстойники 1 выпуск сброженного осадка; 2 полупогружная доска; 3 отстойный желоб; 4 щель; 5 осадочная камера; 6 подача сточных вод; 7 отвод очищенных сточных вод;

 • При эксплуатации двухъярусных отстойников необходимо: • —постоянно обеспечивать заданную продолжи тельность отстаивания • При эксплуатации двухъярусных отстойников необходимо: • —постоянно обеспечивать заданную продолжи тельность отстаивания и равномерное рас пределение воды между всеми отстойниками; • —не допускать повышенного выноса взвешенных веществ и поступления осадка в отстойные желоба; • — контролировать высоту слоя осадка в иловой камере; • —выпускать осадок через каждые 10 15 суток с последующей промывкой илопровода; • —не допускать образования на поверхности отстойников плотной корки или вспенивания сбраживаемого осадка.

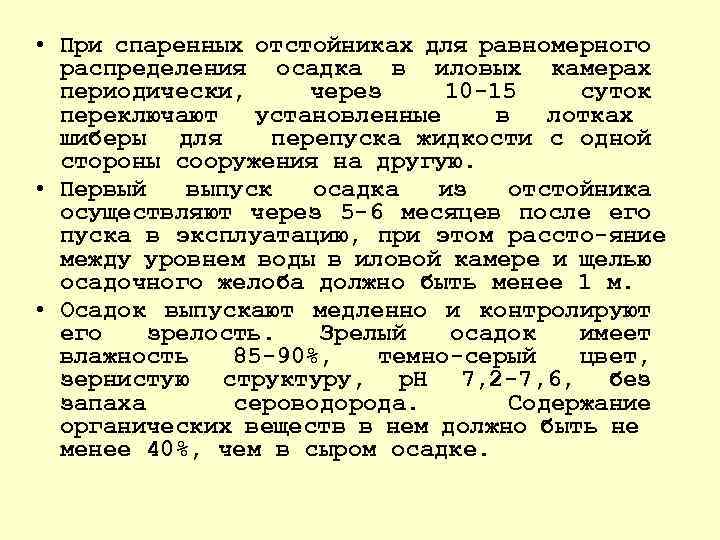

 • При спаренных отстойниках для равномерного распределения осадка в иловых камерах периодически, через • При спаренных отстойниках для равномерного распределения осадка в иловых камерах периодически, через 10 15 суток переключают установленные в лотках шиберы для перепуска жидкости с одной стороны сооружения на другую. • Первый выпуск осадка из отстойника осуществляют через 5 6 месяцев после его пуска в эксплуатацию, при этом рассто яние между уровнем воды в иловой камере и щелью осадочного желоба должно быть менее 1 м. • Осадок выпускают медленно и контролируют его зрелость. Зрелый осадок имеет влажность 85 90%, темно серый цвет, зернистую структуру, р. Н 7, 2 7, 6, без запаха сероводорода. Содержание органических веществ в нем должно быть не менее 40%, чем в сыром осадке.

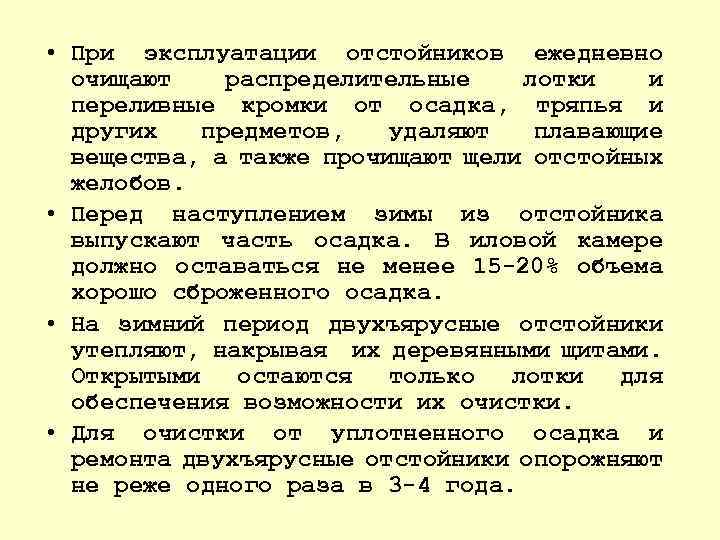

 • При эксплуатации отстойников ежедневно очищают распределительные лотки и переливные кромки от осадка, • При эксплуатации отстойников ежедневно очищают распределительные лотки и переливные кромки от осадка, тряпья и других предметов, удаляют плавающие вещества, а также прочищают щели отстойных желобов. • Перед наступлением зимы из отстойника выпускают часть осадка. В иловой камере должно оставаться не менее 15 20% объема хорошо сброженного осадка. • На зимний период двухъярусные отстойники утепляют, накрывая их деревянными щитами. Открытыми остаются только лотки для обеспечения возможности их очистки. • Для очистки от уплотненного осадка и ремонта двухъярусные отстойники опорожняют не реже одного раза в 3 4 года.

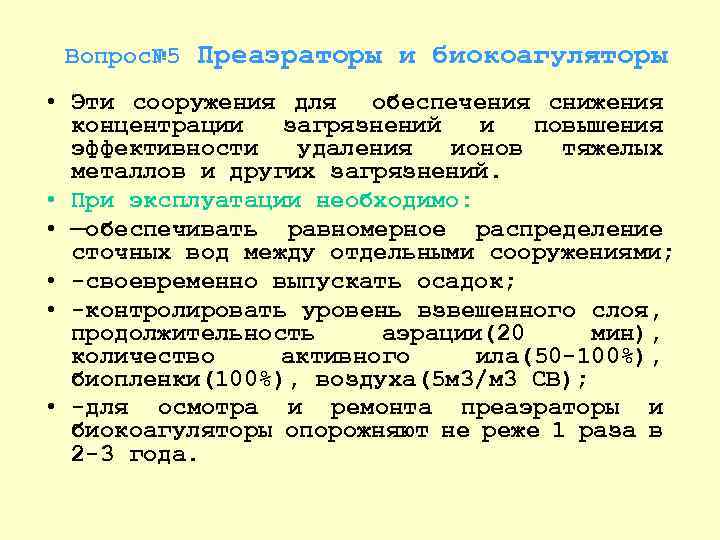

Вопрос№ 5 Преаэраторы и биокоагуляторы • Эти сооружения для обеспечения снижения концентрации загрязнений и Вопрос№ 5 Преаэраторы и биокоагуляторы • Эти сооружения для обеспечения снижения концентрации загрязнений и повышения эффективности удаления ионов тяжелых металлов и других загрязнений. • При эксплуатации необходимо: • —обеспечивать равномерное распределение сточных вод между отдельными сооружениями; • своевременно выпускать осадок; • контролировать уровень взвешенного слоя, продолжительность аэрации(20 мин), количество активного ила(50 100%), биопленки(100%), воздуха(5 м 3/м 3 СВ); • для осмотра и ремонта преаэраторы и биокоагуляторы опорожняют не реже 1 раза в 2 3 года.
