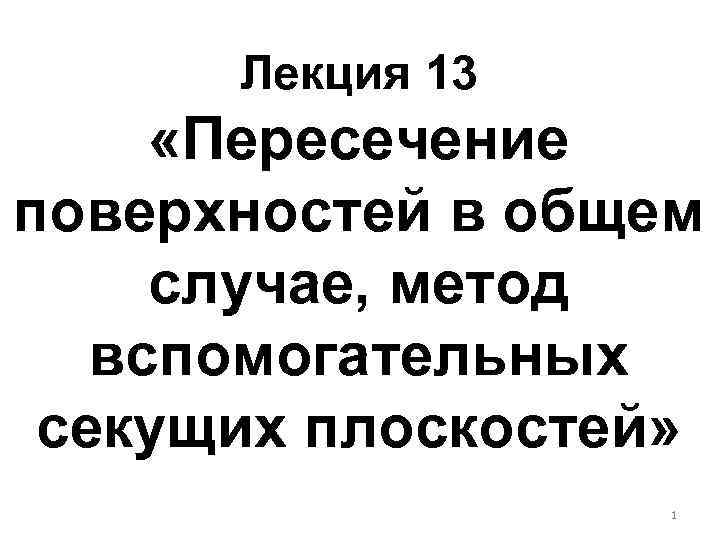

Лекция 13 «Пересечение поверхностей в общем случае, метод вспомогательных секущих плоскостей» 1
Метод секущих плоскостей Пересечение поверхностей в общем случае – это вторая главная позиционная задача. 2
Метод секущих поверхностей применяется, если оси пересекающихся поверхностей расположены параллельно. Алгоритм решения. 1. Вводим вспомогательную секущую плоскость (желательно проецирующую плоскость или плоскость уровня). 2. Определяем линии пересечения вспомогательной плоскости с каждой из поверхностей =m =n. 3. Находим точки, в которых пересекаются полученные линии m n = A, B. 4. Определяем видимость линий пересечения и видимость поверхностей. 3

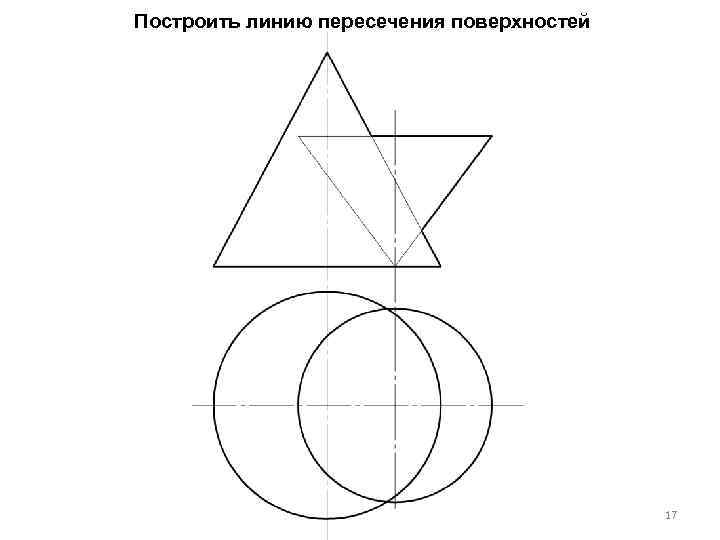

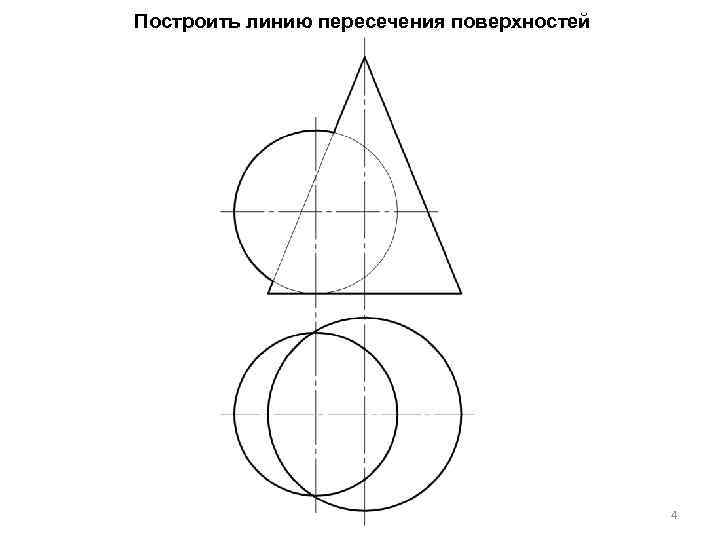

Построить линию пересечения поверхностей 4
5

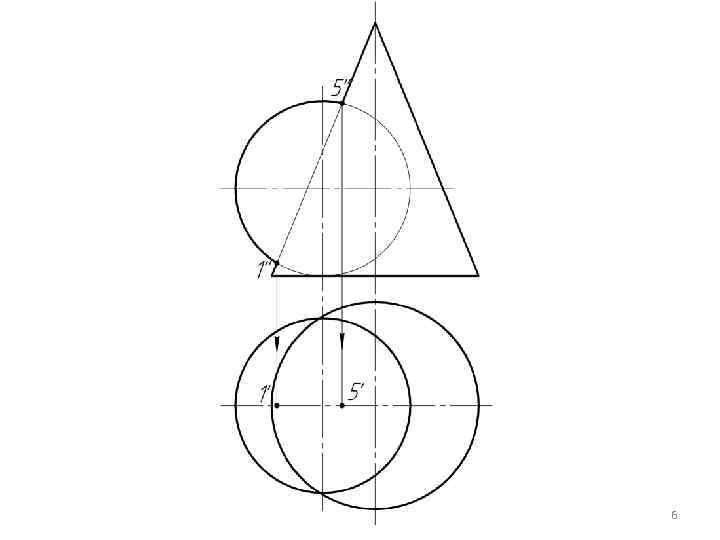

6

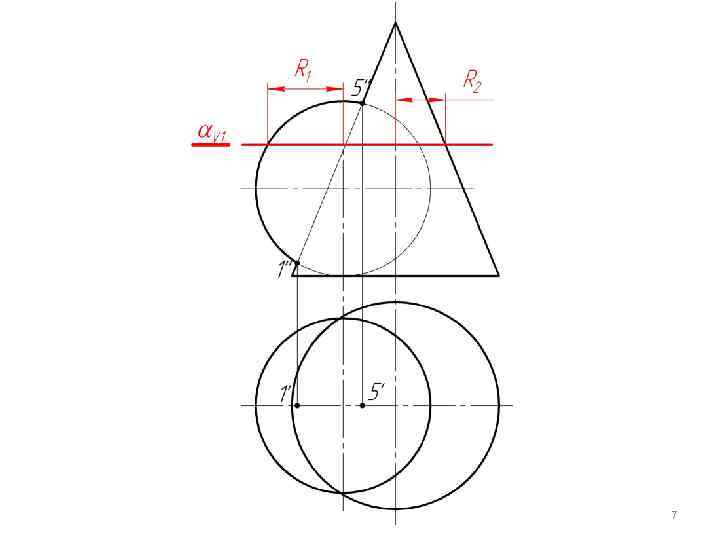

7

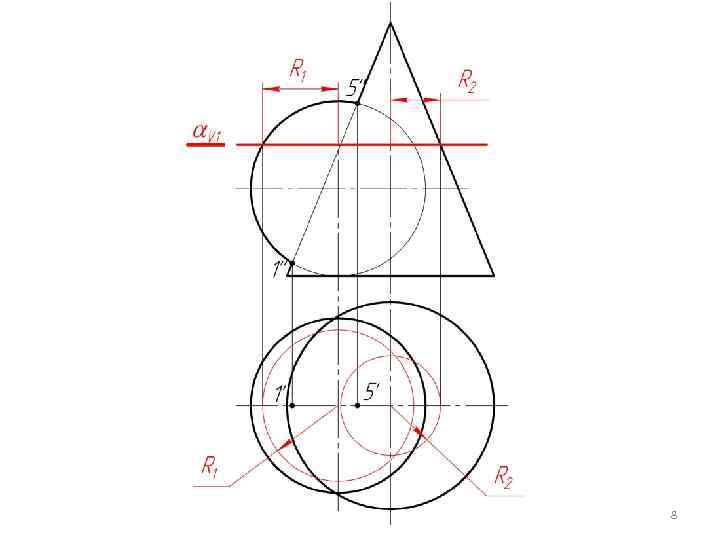

8

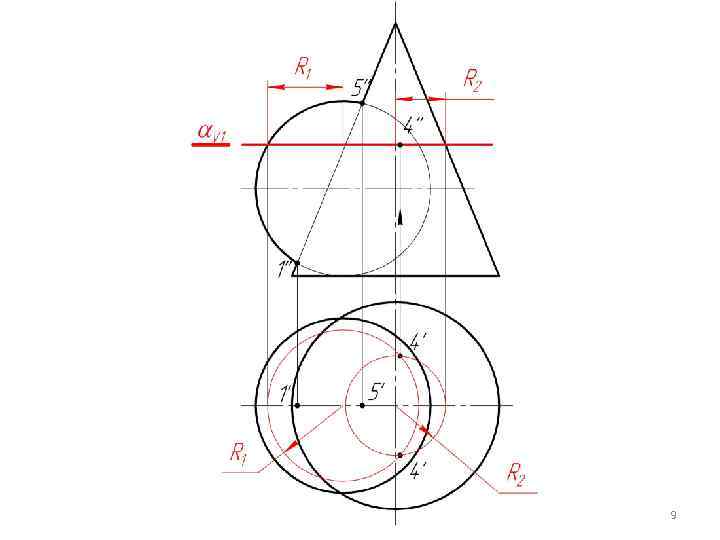

9

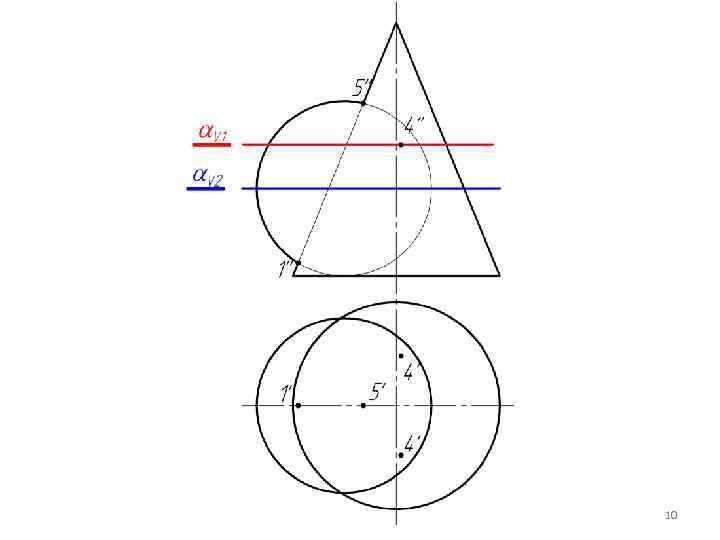

10

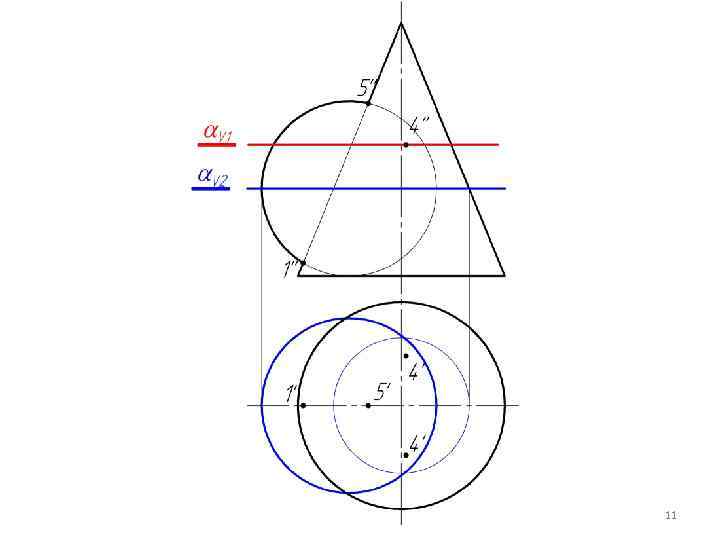

11

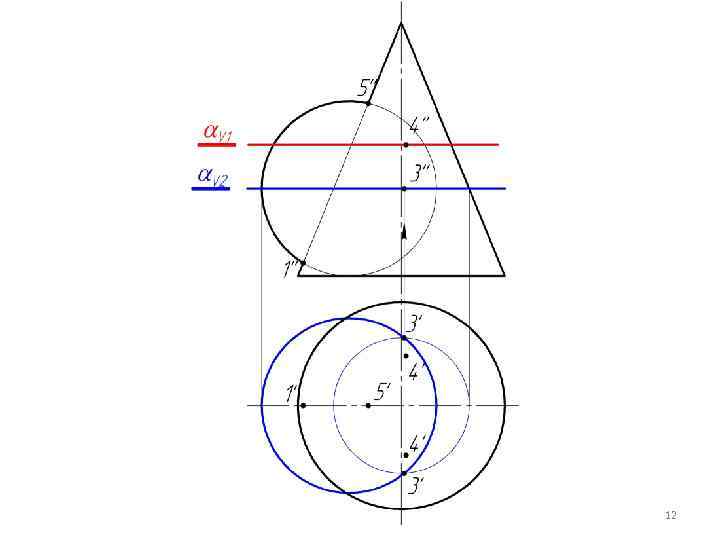

12

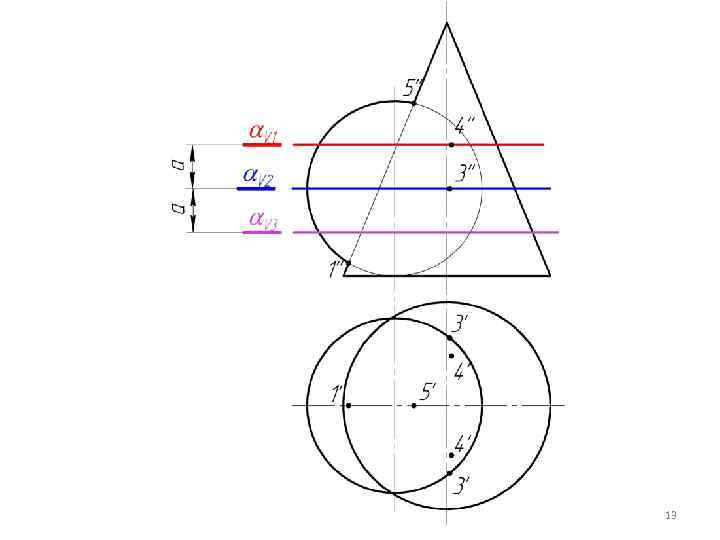

13

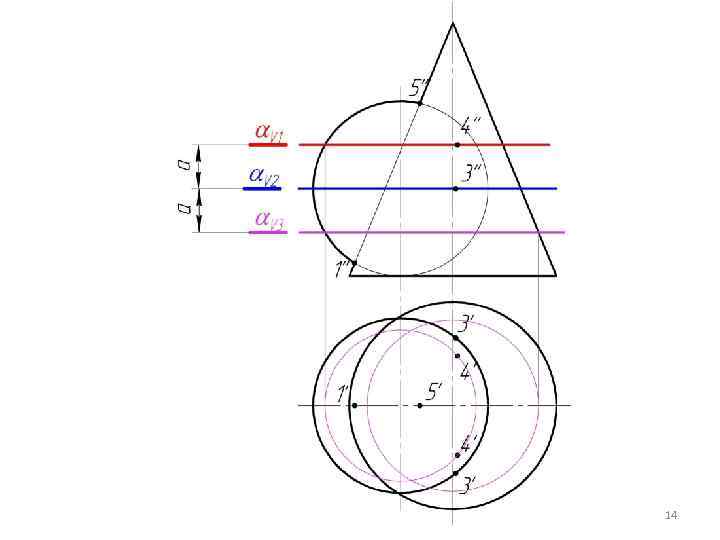

14

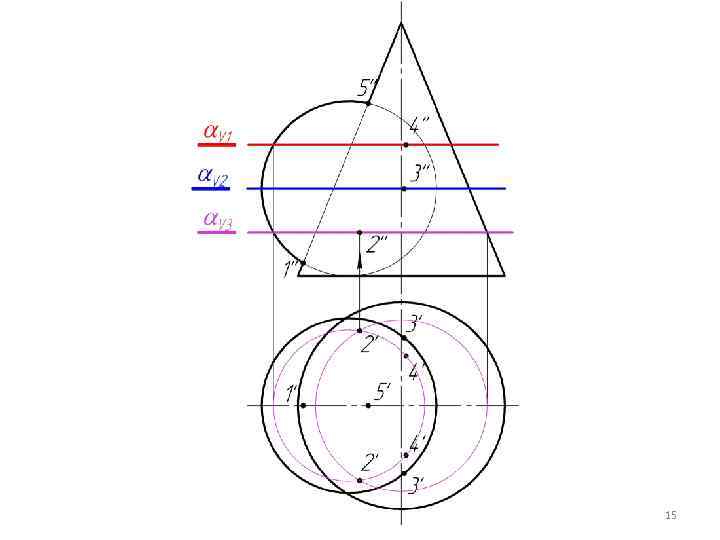

15
16
Построить линию пересечения поверхностей 17

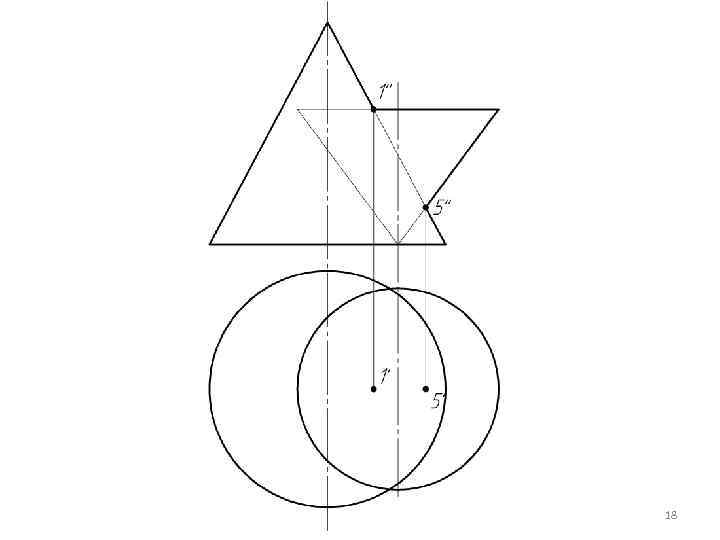

18

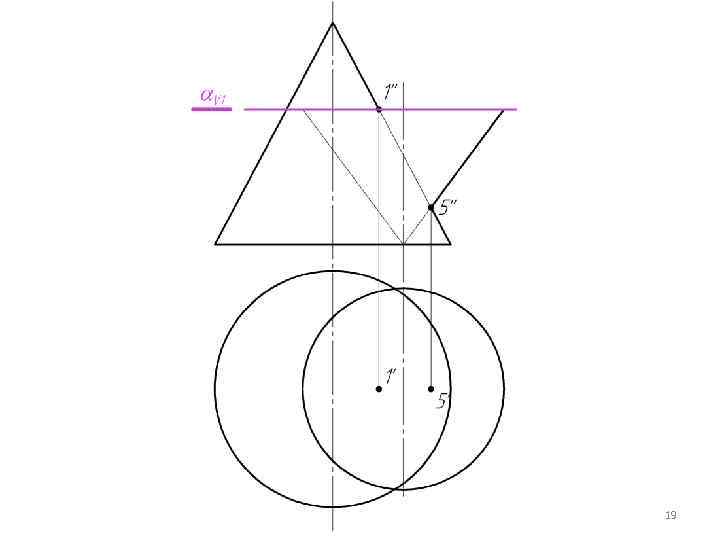

19
20

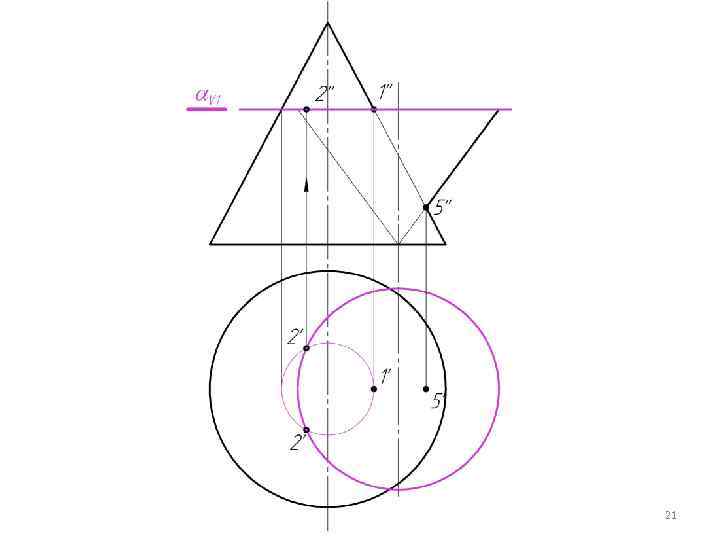

21

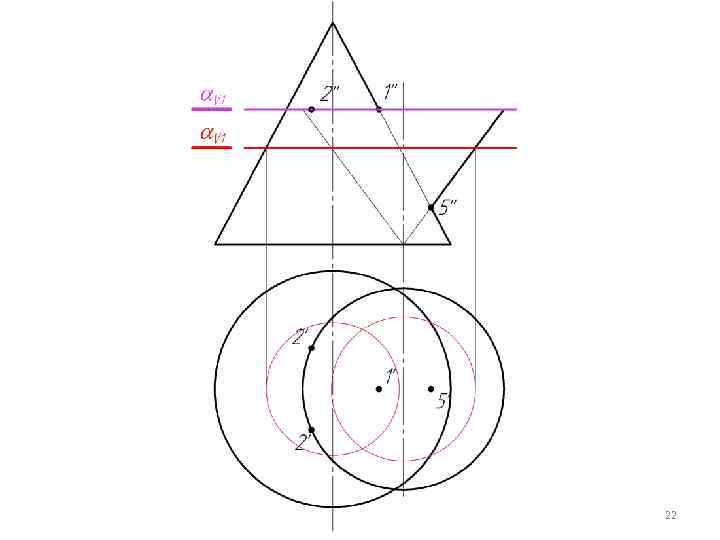

22

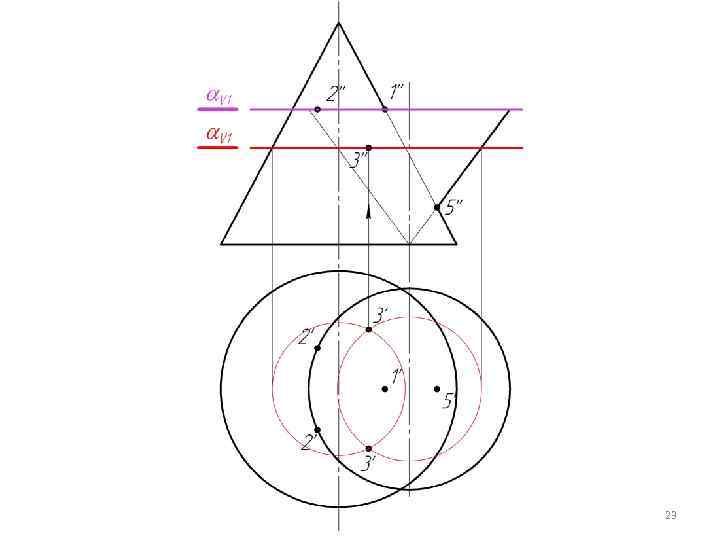

23

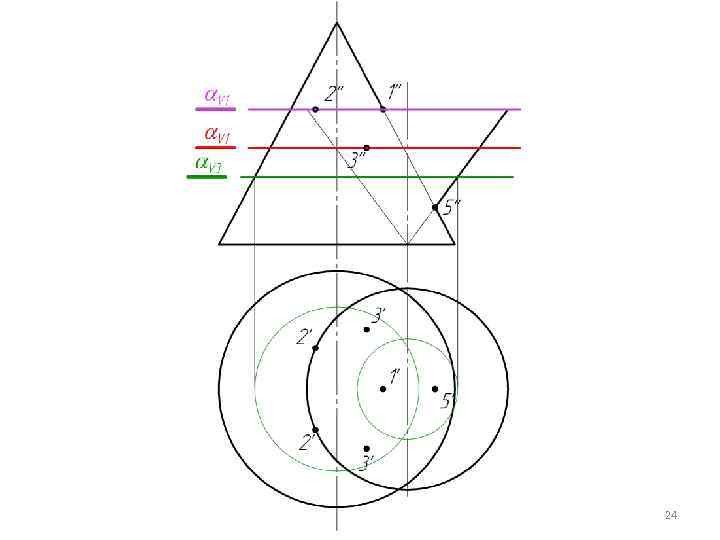

24

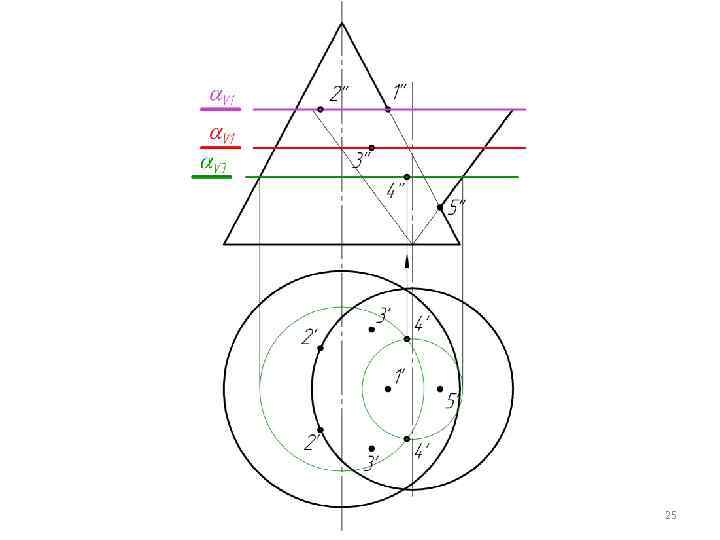

25

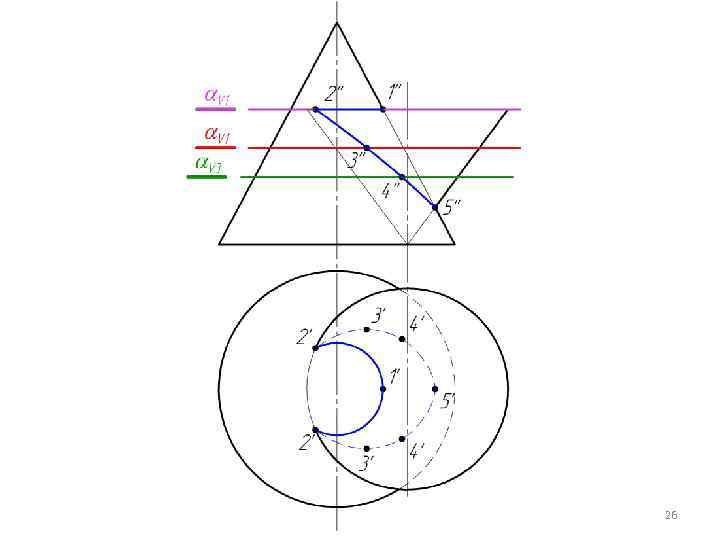

26

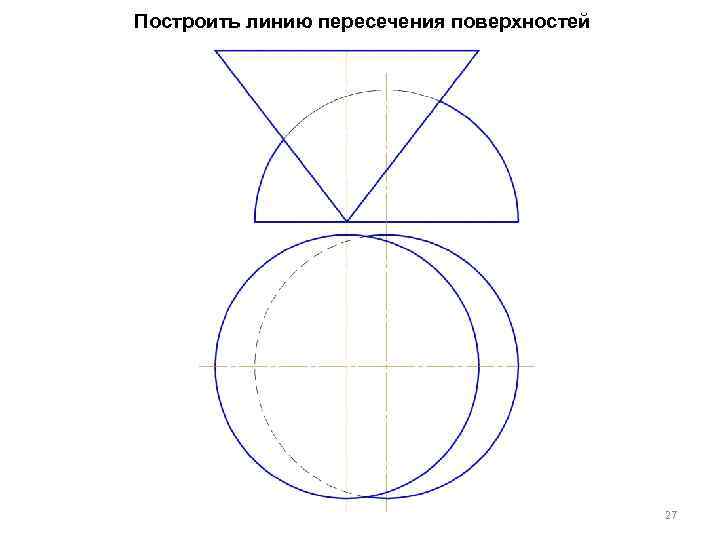

Построить линию пересечения поверхностей 27

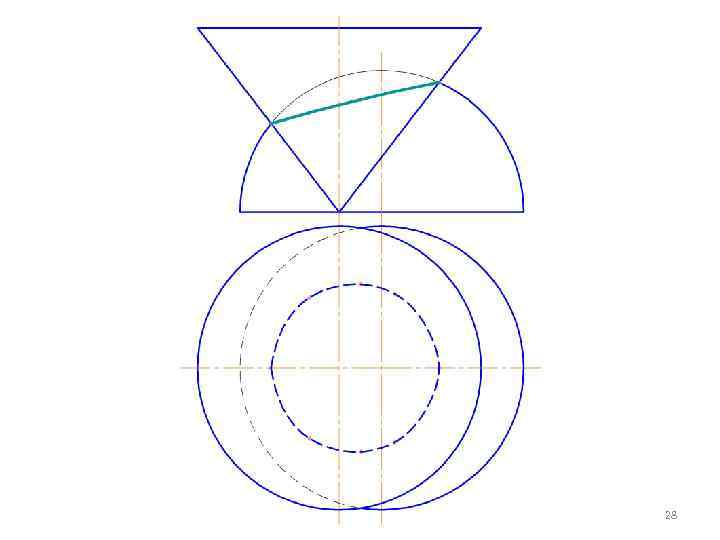

28
