Лекция 13. Геодинамика коллизионных зон на примере южных окраин России

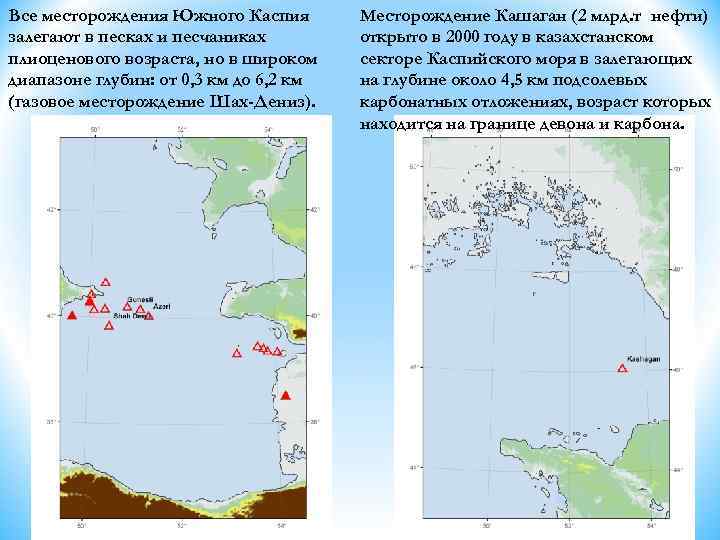

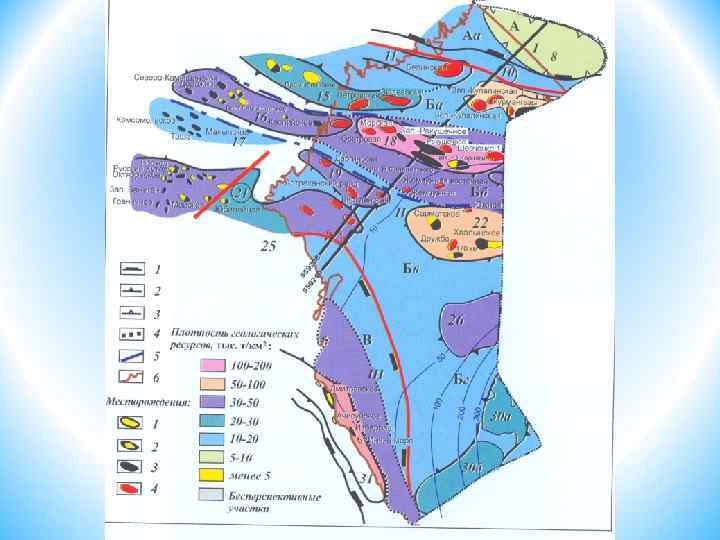

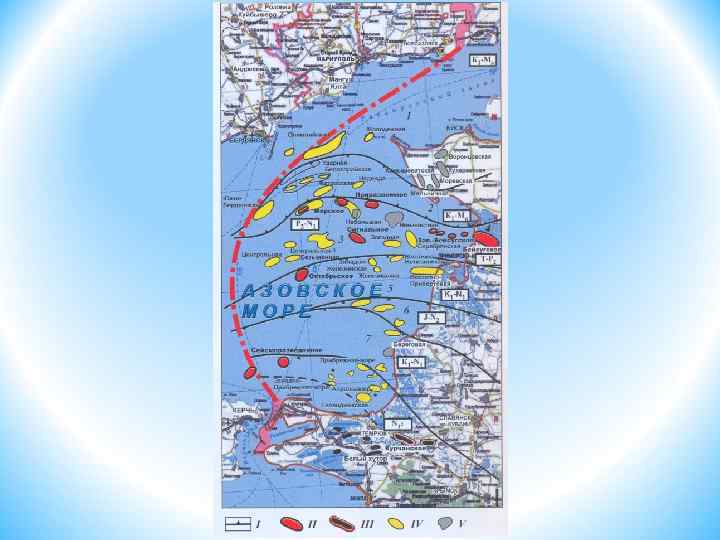

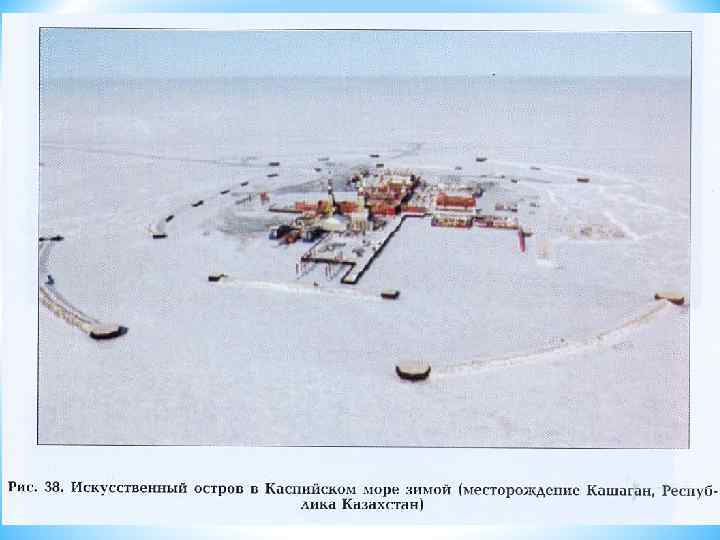

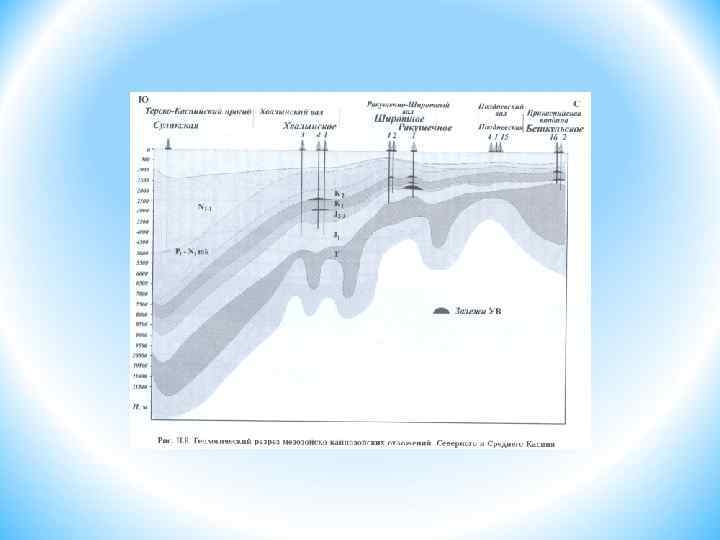

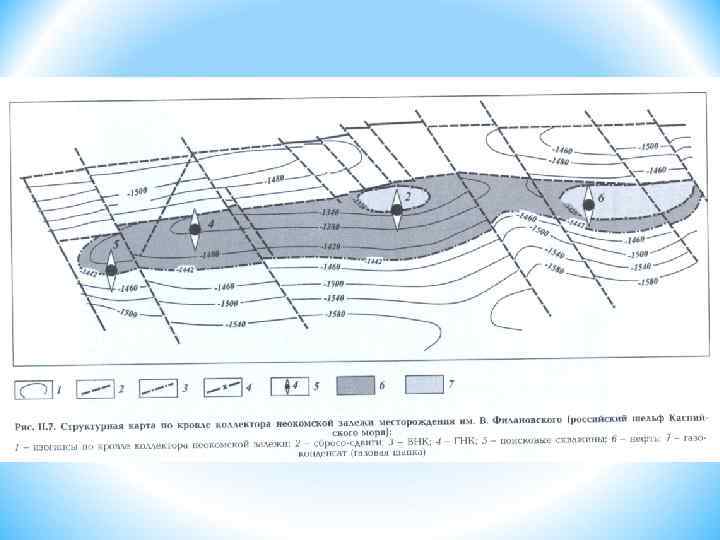

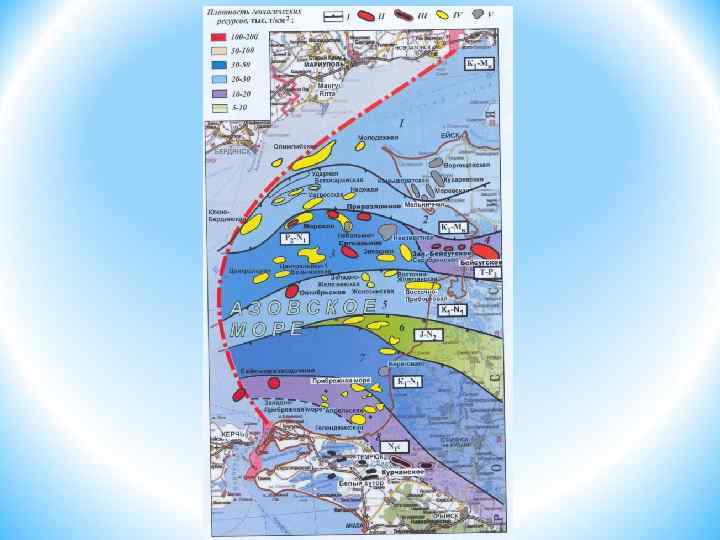

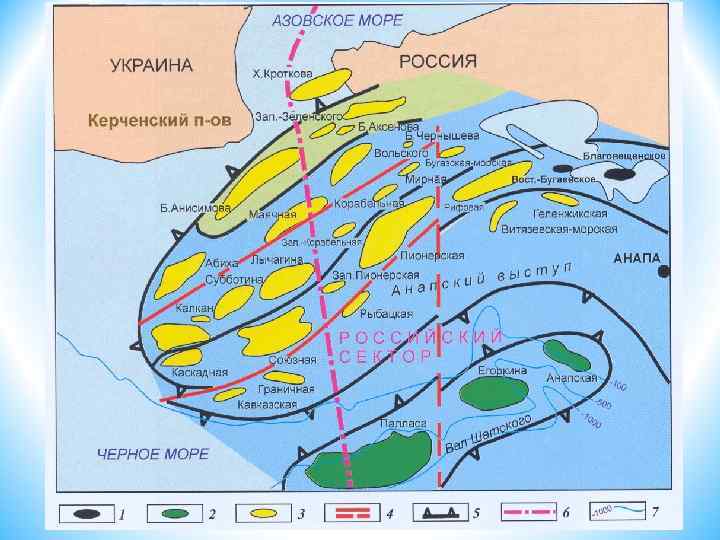

Все месторождения Южного Каспия залегают в песках и песчаниках плиоценового возраста, но в широком диапазоне глубин: от 0, 3 км до 6, 2 км (газовое месторождение Шах-Дениз). Месторождение Кашаган (2 млрд. т нефти) открыто в 2000 году в казахстанском секторе Каспийского моря в залегающих на глубине около 4, 5 км подсолевых карбонатных отложениях, возраст которых находится на границе девона и карбона.

*

*

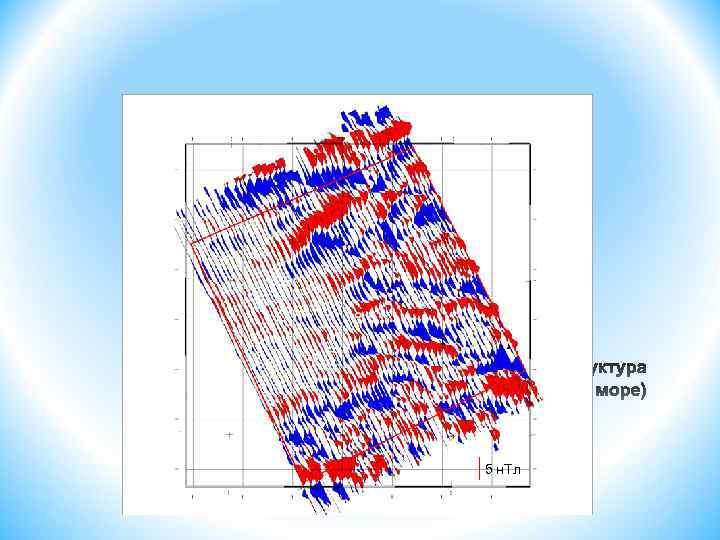

* 5 н. Тл

*

*

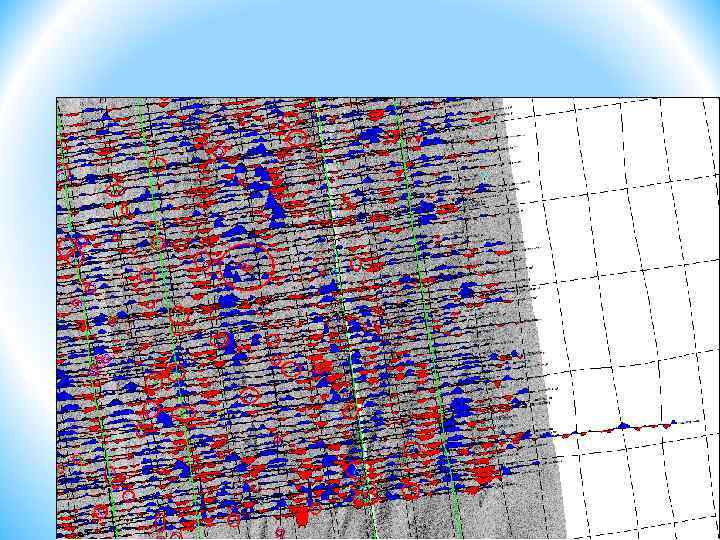

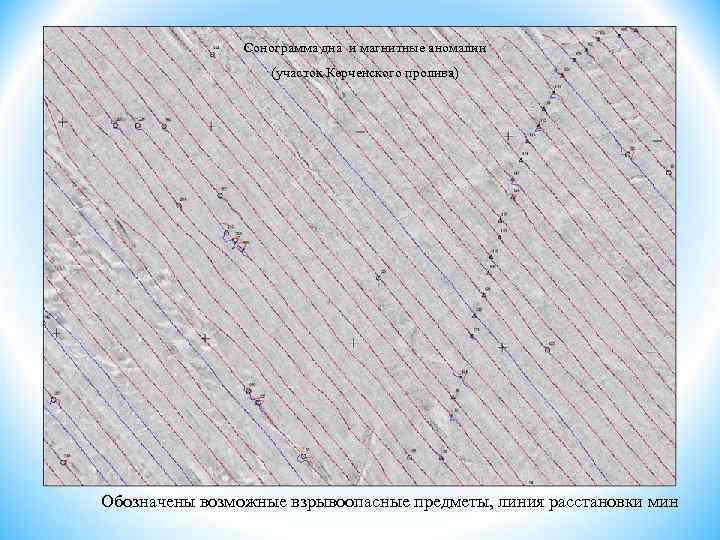

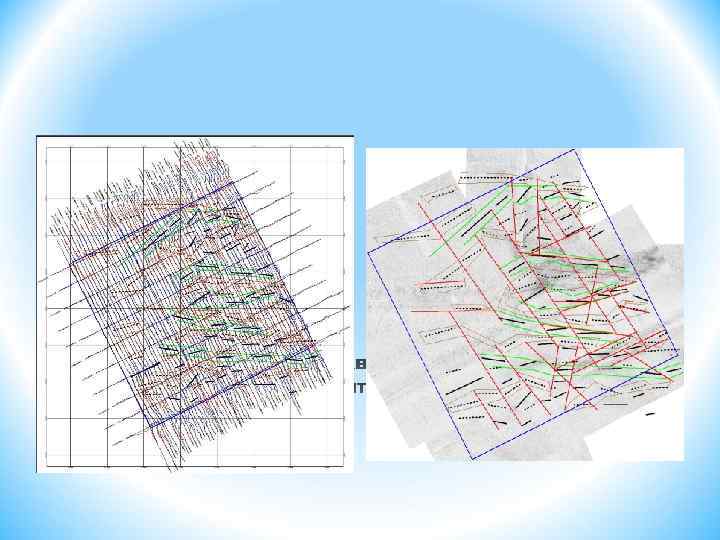

Сонограмма дна и магнитные аномалии (участок Керченского пролива) Обозначены возможные взрывоопасные предметы, линия расстановки мин

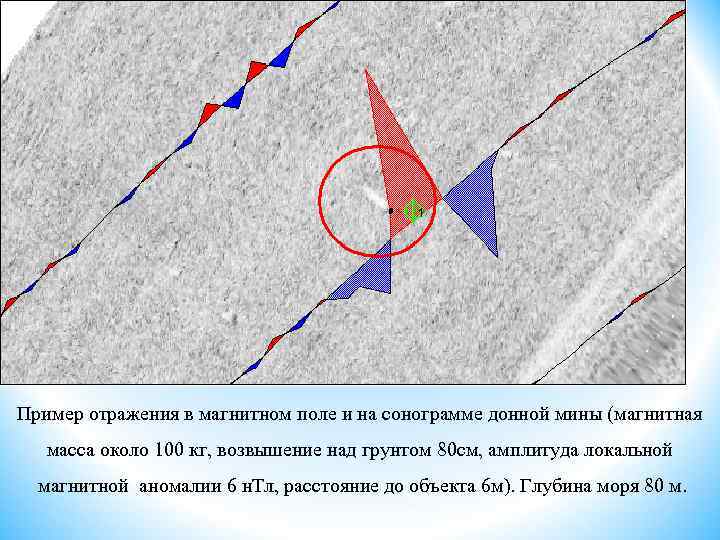

Пример отражения в магнитном поле и на сонограмме донной мины (магнитная масса около 100 кг, возвышение над грунтом 80 см, амплитуда локальной магнитной аномалии 6 н. Тл, расстояние до объекта 6 м). Глубина моря 80 м.

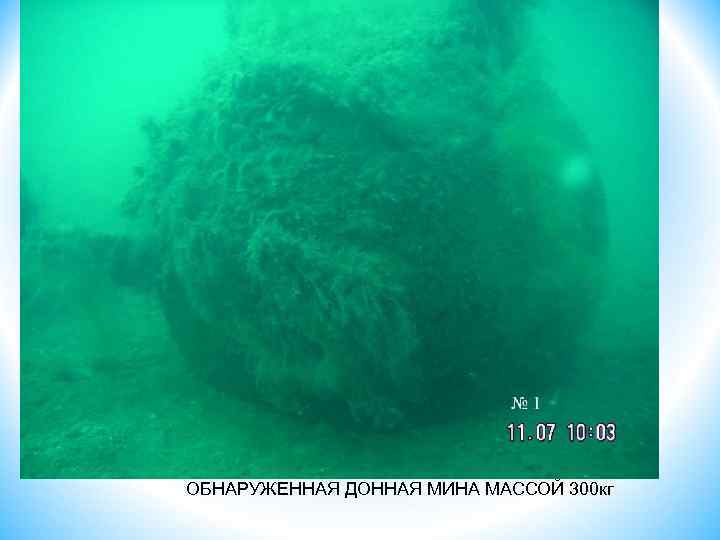

ОБНАРУЖЕННАЯ ДОННАЯ МИНА МАССОЙ 300 кг

ПРИМЕР ОТРАЖЕНИЯ В МАГНИТНОМ ПОЛЕ РАЗРЫВНЫХ НАРУШЕНИЙ И ТРЕЩИНОВАТОСТИ ОСАДОЧНОЙ ТОЛЩИ НА КАРТАХ ВЫСОКОЙ ЧАСТОТЫ МАГНИТНОГО ПОЛЯ (ПРИДОННАЯ СЪЕМКА 5 М ОТ ДНА) РАЗРЫВНЫЕ НАРУШЕНИЯ СТРУКТУРНЫЙ ПЛАН КРОВЛИ МЙКОПА

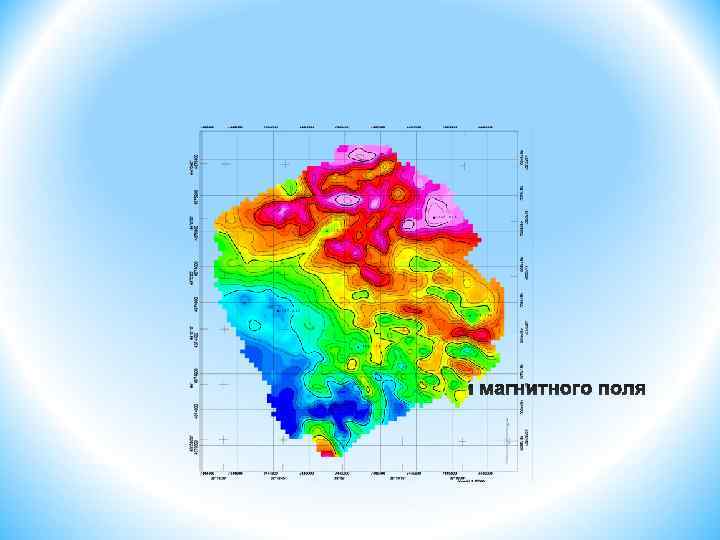

Пример площадной аэромагнитной съемки на участке 1 х1, 35 км, выполненной на высоте 5 м, СКП = 0, 1 н. Тл, сечение изолиний 0, 2 н. Тл, расстояние между профилями 50 м. Площадь экспериментальной съемки в зоне распространения слабомагнитных осадочных отложений.

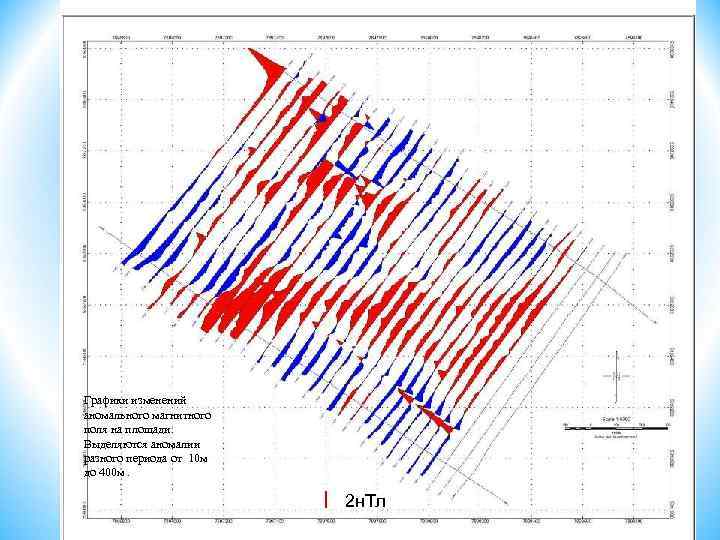

Графики изменений аномального магнитного поля на площади. Выделяются аномалии разного периода от 10 м до 400 м. 2 н. Тл

Структура Гудаутского поднятия

Разрез по профилю 4

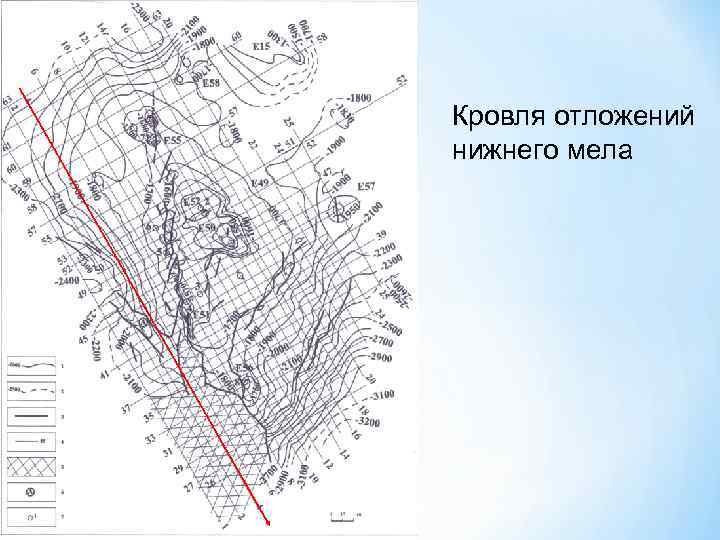

Кровля отложений нижнего мела

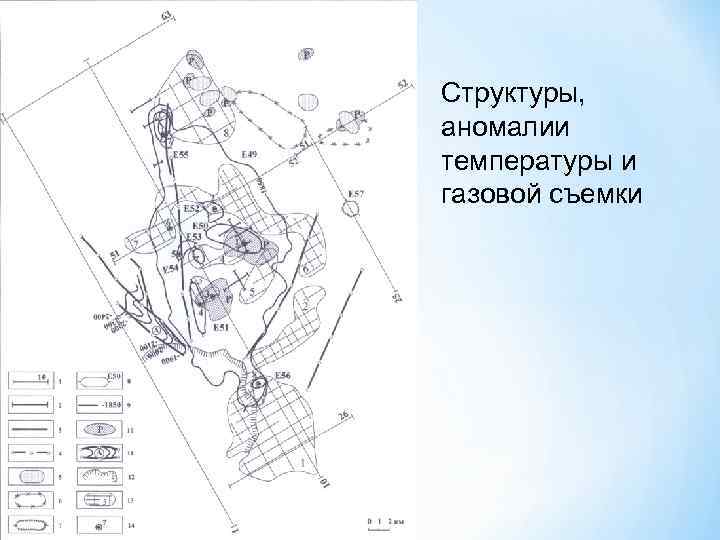

Структуры, аномалии температуры и газовой съемки
