Лекция 12 Виды и категории стандартов 1

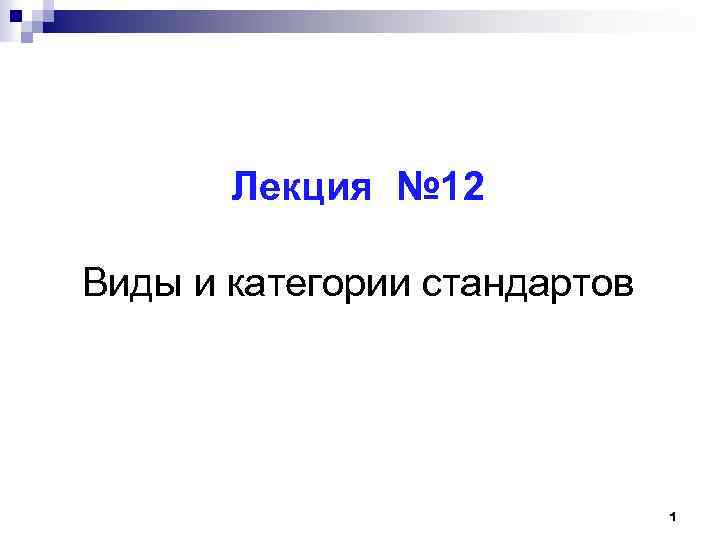

Лекция № 12 Виды и категории стандартов 1

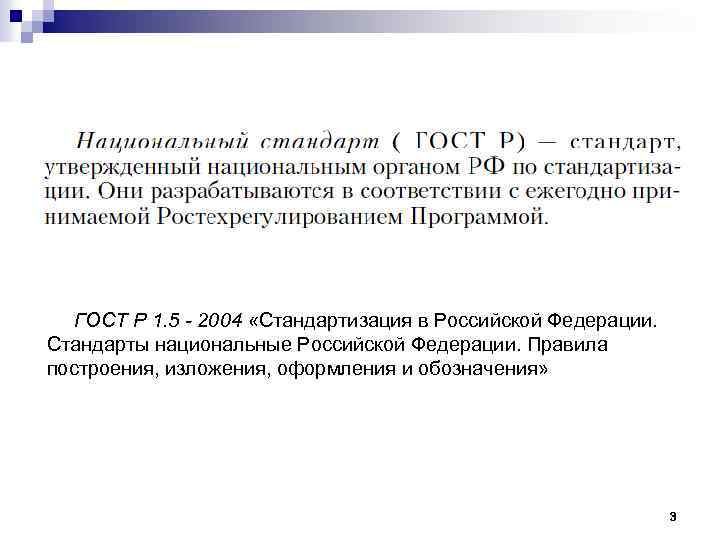

ГОСТ Р 1. 5 - 2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» 3

Общетехнические системы стандартов Наименование системы стандартов Обозначение Шифр ГСС ГОСТ Р 1. Единая система конструкторской документации ЕСКД ГОСТ 2. Единая система технологической документации ЕСТД ГОСТ 3. Система показателей качества продукции СПКП ГОСТ 4. ЕСКК ТЭИ ГОСТ Р 6. ГСИ ГОСТ Р 8. Система стандартов безопасности труда ССБТ ГОСТ Р 12. Единая система программной документации ЕСПД ГОСТ 19. ЕСАСУ ГОСТ 24. ЕСИТ ГОСТ Р 34. Государственная система стандартизации Российской Федерации Единая система классификации и кодирования технико-экономической информации Государственная система обеспечения единства измерений Единая система стандартов автоматизированных систем управления Информационная технология 4

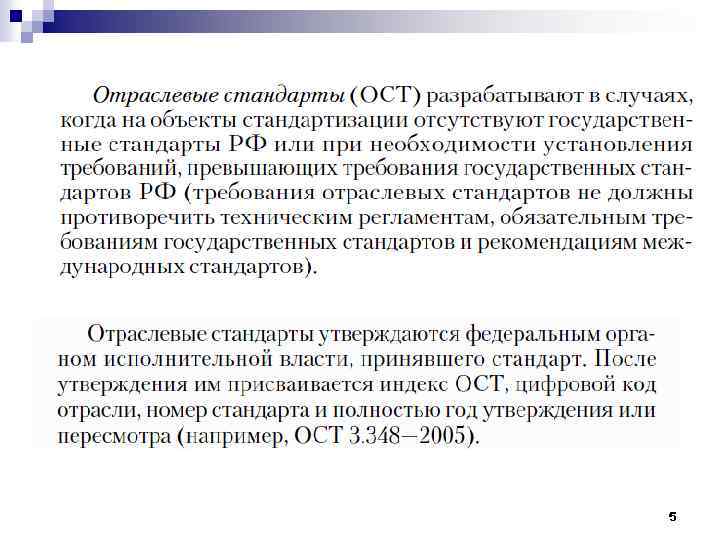

5

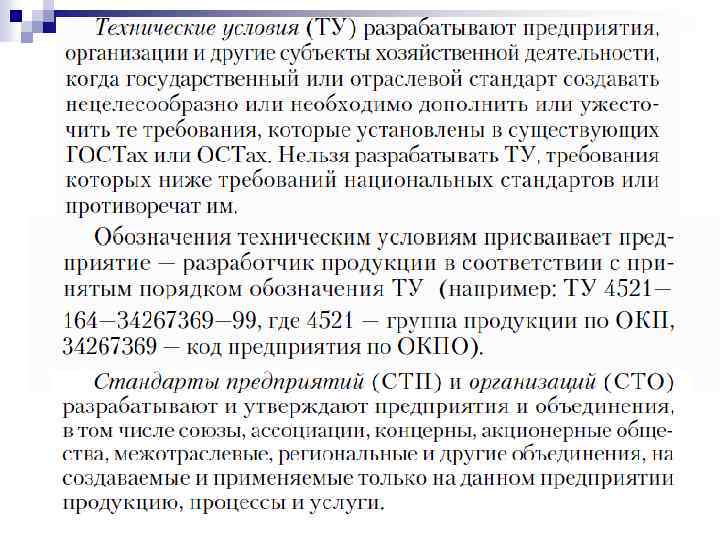

6

СТП Ом. ГУПС Ном. 1 2 Обозначение СТП Ом. ГУПС-1. 1 -02 Наименование Основные положения Общие требования и правила оформления СТП Ом. ГУПС-1. 2 -2005 текстовых документов 3 СТП Ом. ГУПС-1. 3 -02 Основные правила оформления чертежей 4 СТП Ом. ГУПС-1. 4 -02 5 СТП Ом. ГУПС-1. 5 -02 6 СТП Ом. ГУПС-1. 6 -02 7 СТП Ом. ГУПС-1. 7 -04 Общие правила оформления схем Правила оформления схем электрических принципиальных Правила выполнения электрических схем Правила оформления схем электрических цифровой вычислительной техники 8 СТП Ом. ГУПС-1. 8 -03 9 СТП Ом. ГУПС-1. 9 -03 10 СТП Ом. ГУПС-1. 10 -03 11 СТП Ом. ГУПС-1. 11 -03 12 СТП Ом. ГУПС-1. 12 -03 13 СТП Ом. ГУПС-1. 13 -04 Правила оформления схем электрических железнодорожной сигнализации, централизации и блокировки Правила оформления схем электрических с обмотками Правила оформления схем кинематических Правила оформления чертежей строительных Правила выполнения схем алгоритмов и программ Правила оформления схем тепловых 7

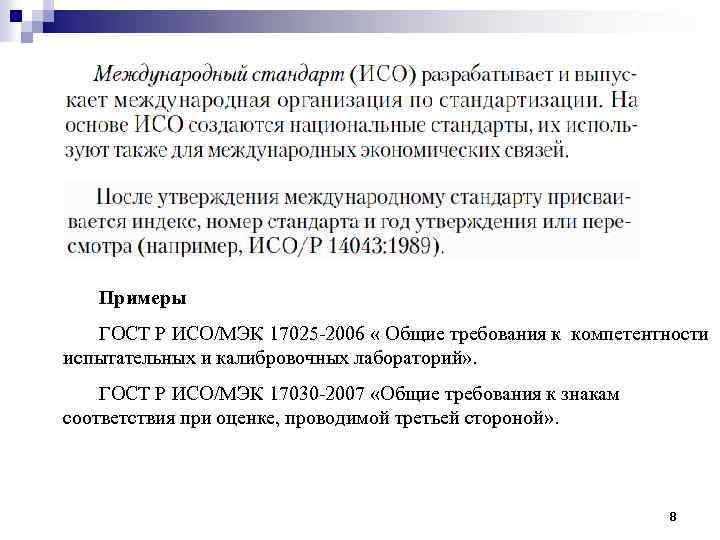

Примеры ГОСТ Р ИСО/МЭК 17025 -2006 « Общие требования к компетентности испытательных и калибровочных лабораторий» . ГОСТ Р ИСО/МЭК 17030 -2007 «Общие требования к знакам соответствия при оценке, проводимой третьей стороной» . 8

Распространение стандартов ИСО по областям техники Область техники, Стандарты ИСО (% ) деятельность Машиностроение 25, 9 Химия 18, 1 Неметаллические изделия 12, 2 Руды и материалы 9, 1 Информационная техника 8, 8 Сельское хозяйство 8, 5 Машиностроение Химия Неметаллические изделия Руды и материалы Информационная техника Сельское хозяйство Строительство Специальная техника Охрана здоровья и медицина Основополагающие стандарты Окружающая среда Упаковка и транспортировка товаров 9

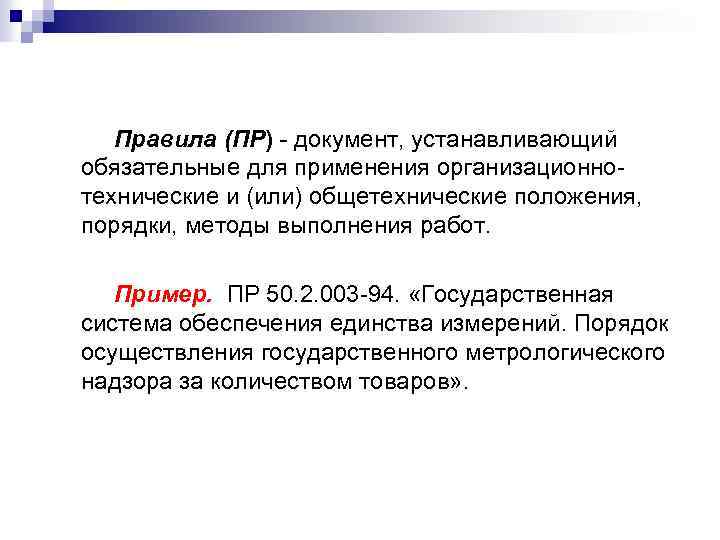

Правила (ПР) - документ, устанавливающий обязательные для применения организационнотехнические и (или) общетехнические положения, порядки, методы выполнения работ. Пример. ПР 50. 2. 003 -94. «Государственная система обеспечения единства измерений. Порядок осуществления государственного метрологического надзора за количеством товаров» .

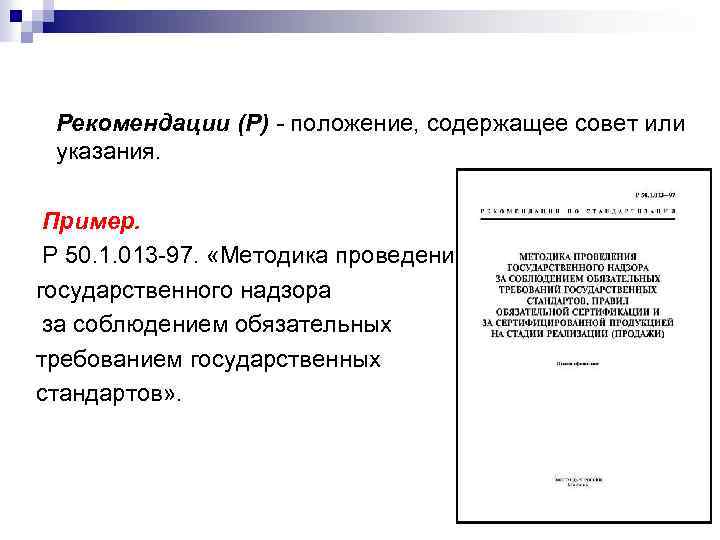

Рекомендации (Р) - положение, содержащее совет или указания. Пример. Р 50. 1. 013 -97. «Методика проведения государственного надзора за соблюдением обязательных требованием государственных стандартов» .

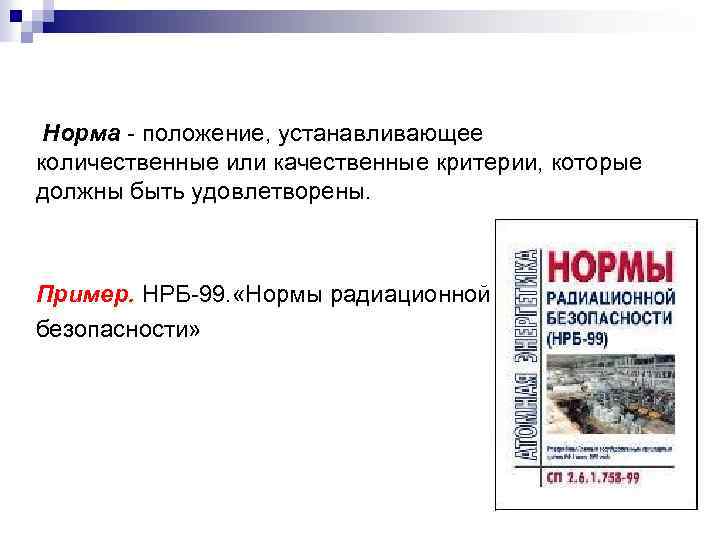

Норма - положение, устанавливающее количественные или качественные критерии, которые должны быть удовлетворены. Пример. НРБ-99. «Нормы радиационной безопасности»

Общероссийский классификатор технико-экономической и социальной информации (ОКТЭСИ) - систематизированный свод наименований и кодов объектов классификации в области техникоэкономической и социальной информации, содержащие их условные цифровые коды и наименования. Примеры: - Общероссийский классификатор продукции (ОКП); - Общероссийский классификатор предприятий и организаций (ОКПО); - Общероссийский классификатор управленческой документации (ОКУД) и др.

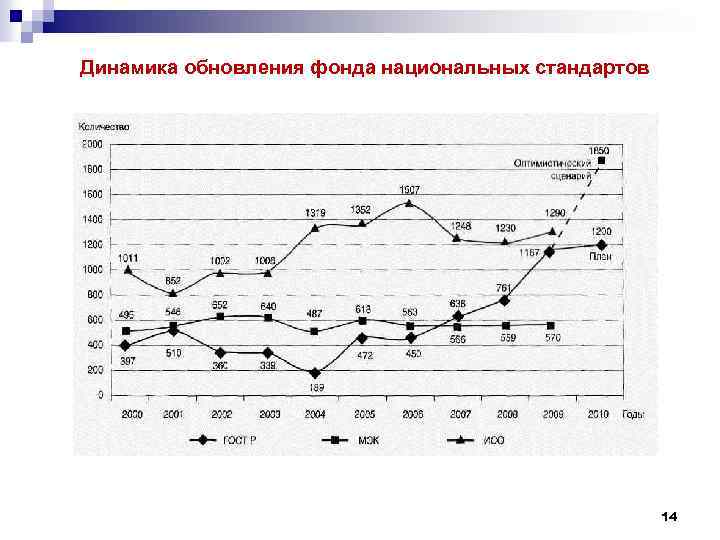

Динамика обновления фонда национальных стандартов 14

Старший вице-президент – главный инженер ОАО «РЖД» Департамент технической политики ОАО «РЖД» Начальник департамента Заместитель начальника департамента Отдел стандартизации и технической документации Департаменты и управления ОАО «РЖД» Главный инженер департамента (управления) Работники, ответственные по стандартизации Минтранс России ТК по стандартизации «Железнодорожный транспорт» Железные дороги Главный инженер Служба технической политики Отдел технического регулирования Отделения железной дороги Главный инженер Ответственные по стандартизации Базовая структура Проектноконструкторские (технологические) бюрофилиалы и структурные подразделения ОАО «РЖД» Научные организации и вузы, не являющиеся филиалами ОАО «РЖД» МГС Ростехрегулирование ЦСМ Институты Ростехрегулирования Функциональные филиалы Главный инженер, Подразделение стандартизации, Ответственные по стандартизации Научно-методические центры по стандартизации ОАО ВНИИЖТ ОАО ВНИКТИ 15

ТК 45 «Железнодорожный транспорт» имеет 16 подкомитетов: ПК 1 - «Комплексная безопасность на железнодорожном транспорте» ; ПК 2 - «Организация перевозок» ; ПК 3 - «Экологическая безопасность на железнодорожном транспорте» ; ПК 4 - «Охрана труда» ; ПК 5 - «Железнодорожный путь и сооружения» ; ПК 6 - «Локомотивы» ; ПК 7 - «Вагоны» ; ПК 8 - «Специальный железнодорожный подвижной состав» ; ПК 9 - «Инструмент для ремонта и содержания пути» ; ПК 10 - «Единство измерений и метрологическое обеспечение» ; ПК 11 - « Электрификация и электроснабжение» ; ПК 12 - «Железнодорожная автоматика и телемеханика» ; ПК 13 - «Системы информатизации и связи; ПК 14 - «Терминология» ; ПК 15 - «Надежность технических средств» ; ПК 16 - «Строительство объектов инфраструктуры» . 16

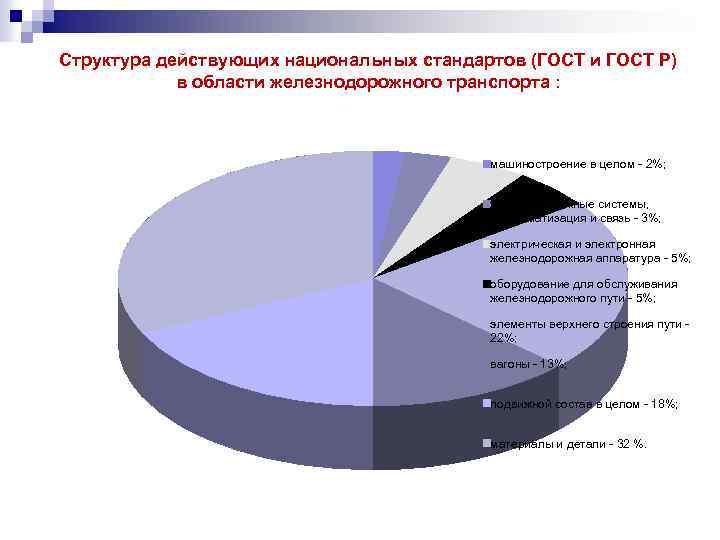

Структура действующих национальных стандартов (ГОСТ и ГОСТ Р) в области железнодорожного транспорта : машиностроение в целом - 2%; железнодорожные системы, информатизация и связь - 3%; электрическая и электронная железнодорожная аппаратура - 5%; оборудование для обслуживания железнодорожного пути - 5%; элементы верхнего строения пути 22%; вагоны - 13%; подвижной состав в целом - 18%; материалы и детали - 32 %.

Список некоторых стандартов ОАО «РЖД» Номер Наименование СТО РЖД 1. 001 -2005 Стандарты ОАО "РЖД". Основные положения СТО РЖД 1. 003 -2005 Стандарты ОАО "РЖД". Требования к обозначению СТО РЖД 1. 023 -2009 Безопасность высокоскоростного железнодорожного транспорта. Требования по обеспечению безопасности подвижного состава СТО РЖД 1. 04. 001 -2007 СТО РЖД 1. 05. 509 -2008 СТО РЖД 1. 06. 001 -2006 СТО РЖД 1. 07. 001 -2007 СТО РЖД 1. 18. 001 -2008 СТО РЖД 1. 19. 005 -2008 СТО РЖД 1. 19. 007 -2009 СТО РЖД 1. 21. 002 -2008 Обслуживание пассажиров проводниками вагонов формирования Федеральной пассажирской дирекции. Требования к качеству обслуживания Система управления эффективностью поставок. Система оценки поставщиков Система калибровки средств измерений в Открытом акционерном обществе «Российские железные дороги» . Основные положения Инфраструктура линии Санкт-Петербург – Москва для высокоскоростного движения поездов. Общие технические требования Средства железнодорожной связи. Порядок разработки, испытаний, приемки и регистрации Системы и устройства железнодорожной автоматики и телемеханики. Условные графические изображения Системы и устройства железнодорожной автоматики и телемеханики. Требования к программам обеспечения безопасности Политика управления топливно-энергетическими ресурсами 18
