Лекция 11 Тени плоских фигур, цилиндра и конуса.ppt

  • Количество слайдов: 18

Лекция 11. Теория теней. Тени плоских фигур, цилиндра и конуса Тень круга, параллельного фронтальной Лекция 11. Теория теней. Тени плоских фигур, цилиндра и конуса Тень круга, параллельного фронтальной плоскости , на фронтальную плоскость

Границы тени плоской фигуры на плоскость, ей параллельную, будут повторять форму и размеры оригинала Границы тени плоской фигуры на плоскость, ей параллельную, будут повторять форму и размеры оригинала со сдвижкой по направлению луча света на расстояние, равное отстоянию фигуры от этой плоскости

Тень полукруга, параллельного горизонтальной плоскости , на фронтальную плоскость Тень полукруга, параллельного горизонтальной плоскости , на фронтальную плоскость

Построение тени полукруга с применением плана Построение тени полукруга с применением плана

Определение расстояния А -границы собственной тени прямого цилиндра с радиусом основания R Определение расстояния А -границы собственной тени прямого цилиндра с радиусом основания R

Построение тени горизонтального полудиска по 5 точкам Построение тени горизонтального полудиска по 5 точкам

Построение падающей тени полудиска без горизонтальной проекции Построение падающей тени полудиска без горизонтальной проекции

Построение падающей тени горизонтального диска на плоскость V Построение падающей тени горизонтального диска на плоскость V

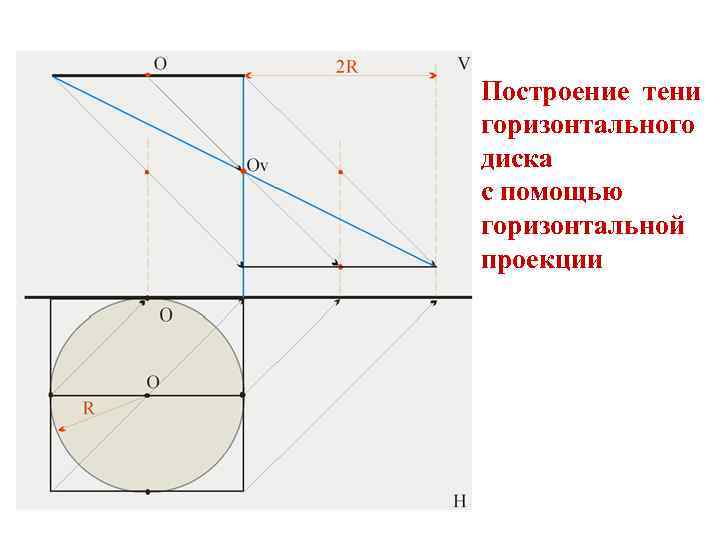

Построение тени горизонтального диска с помощью горизонтальной проекции Построение тени горизонтального диска с помощью горизонтальной проекции

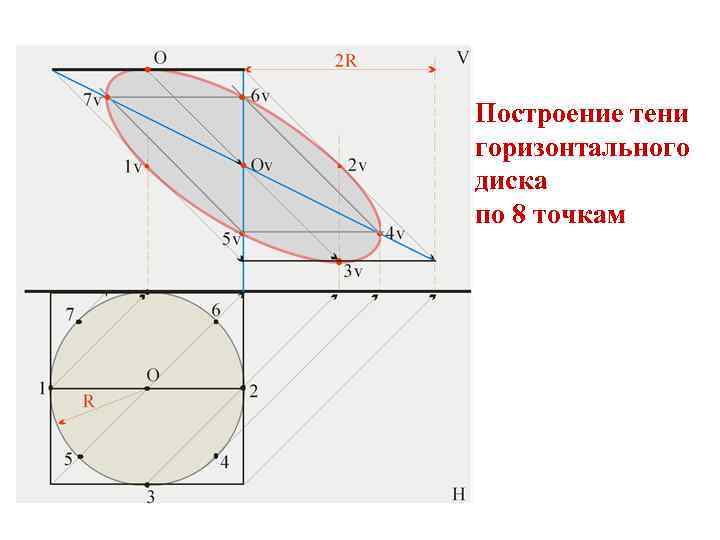

Построение тени горизонтального диска по 8 точкам Построение тени горизонтального диска по 8 точкам

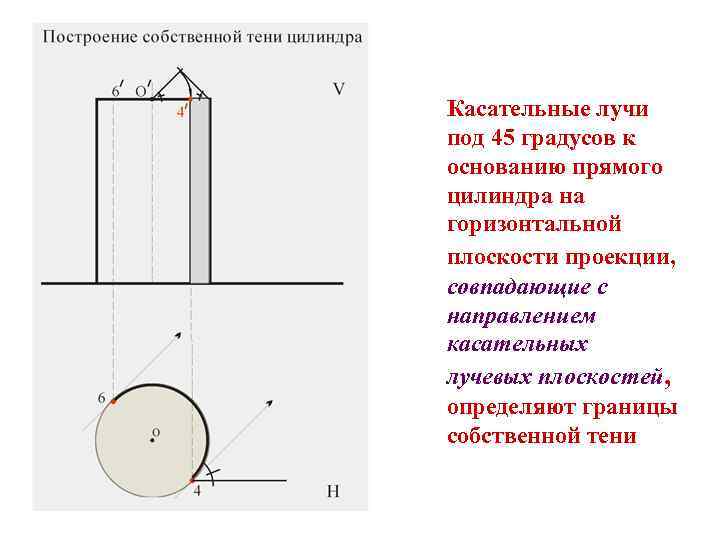

Касательные лучи под 45 градусов к основанию прямого цилиндра на горизонтальной плоскости проекции, совпадающие Касательные лучи под 45 градусов к основанию прямого цилиндра на горизонтальной плоскости проекции, совпадающие с направлением касательных лучевых плоскостей, определяют границы собственной тени

Тень на горизонтальной плоскости проекций Основание цилиндра, параллельное плоскости Н, даст границу тени на Тень на горизонтальной плоскости проекций Основание цилиндра, параллельное плоскости Н, даст границу тени на горизонтальной плоскости в виде дуги окружности 6 н-4 н

Тень на горизонтальнойи фронтальной плоскостях проекций Тень от вертикального прямого цилиндра на плоскостях V Тень на горизонтальнойи фронтальной плоскостях проекций Тень от вертикального прямого цилиндра на плоскостях V и H будет иметь перелом на оси ОХ

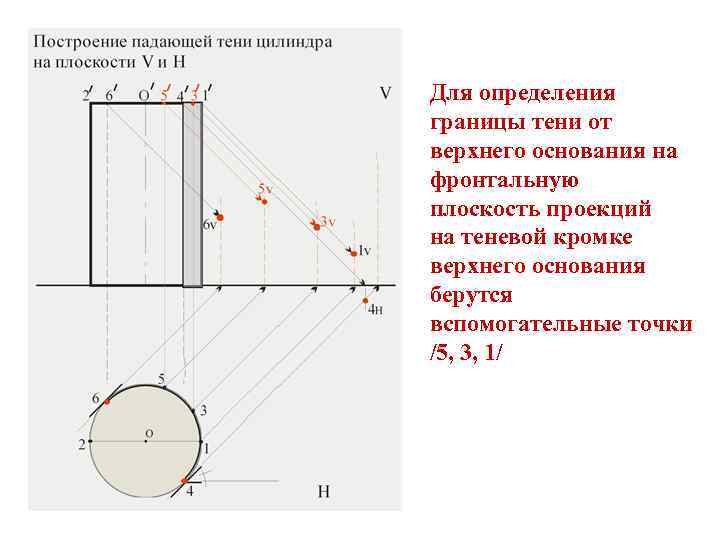

Для определения границы тени от верхнего основания на фронтальную плоскость проекций на теневой кромке Для определения границы тени от верхнего основания на фронтальную плоскость проекций на теневой кромке верхнего основания берутся вспомогательные точки /5, 3, 1/

Тень на горизонтальной и фронтальной плоскостях проекций Граница падающей тени цилиндра определяется от границы Тень на горизонтальной и фронтальной плоскостях проекций Граница падающей тени цилиндра определяется от границы его собственной тени

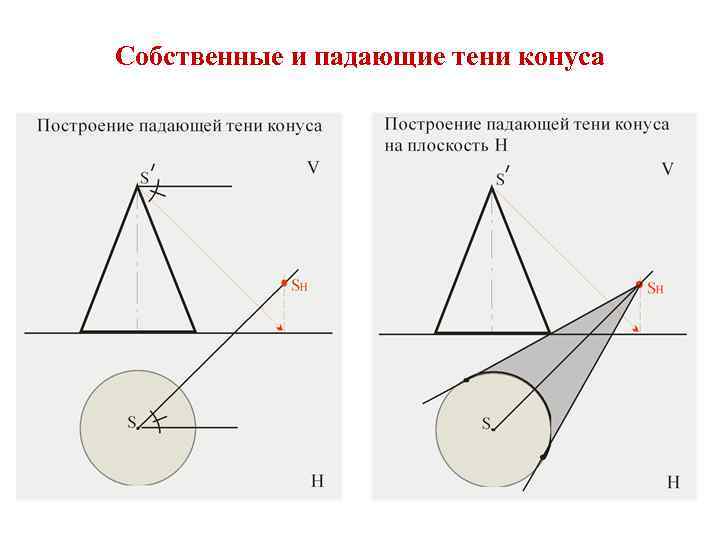

Собственные и падающие тени конуса Собственные и падающие тени конуса

Собственная тень прямого конуса строится после построения падающей тени от вершины на плоскость Н Собственная тень прямого конуса строится после построения падающей тени от вершины на плоскость Н
