Лекция 11. Регенерация извести 1. Обжиг извести в

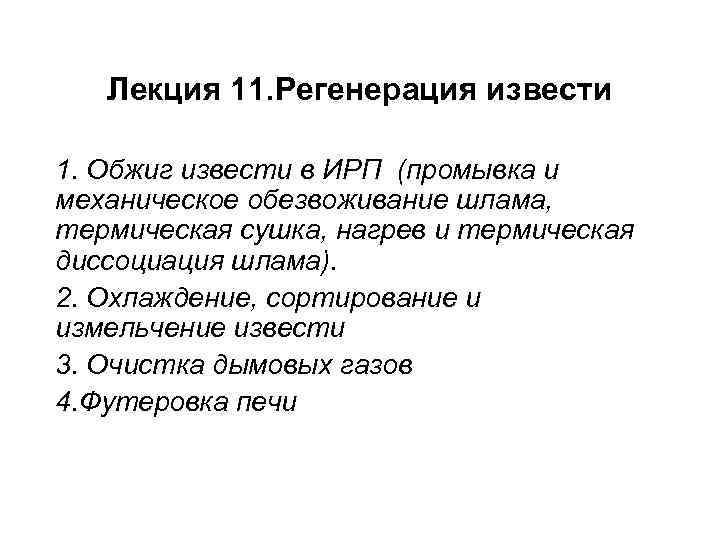

Лекция 11. Регенерация извести 1. Обжиг извести в ИРП (промывка и механическое обезвоживание шлама, термическая сушка, нагрев и термическая диссоциация шлама). 2. Охлаждение, сортирование и измельчение извести 3. Очистка дымовых газов 4. Футеровка печи

Стадии процесса регенерации извести • подачи шлама из бункера шлама; • промывка и механическое обезвоживание шлама; • термическое обезвоживание шлама (предварительная сушка); • нагрев шлама и термическая диссоциация карбоната кальция; • охлаждение оксида кальция (извести); • сортирование и измельчение извести; • подача извести в бункер извести.

Общий вид известерегенерационной печи 1 -бак мазута; 2 - теплообменники; 3 –ИРП; 4 -фильтр для промывки известкового шлама; 5 -циклон для удаления пыли из дымовых газов; 6 -электрофильтр, 7 дымовая труба.

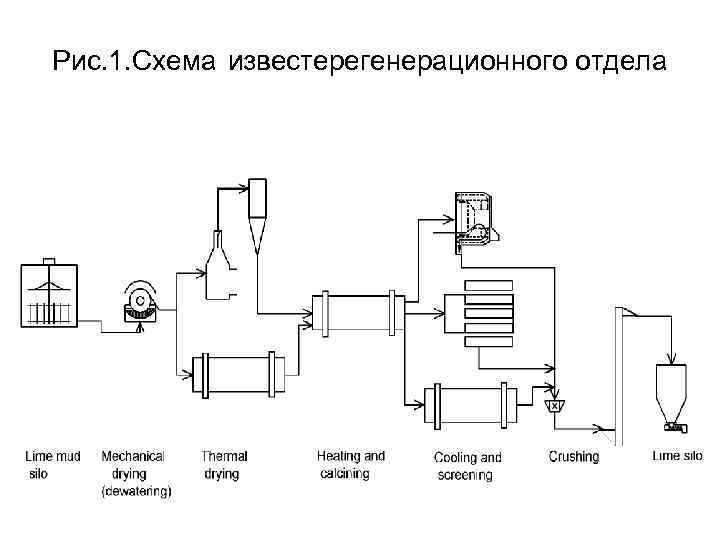

Рис. 1. Схема известерегенерационного отдела

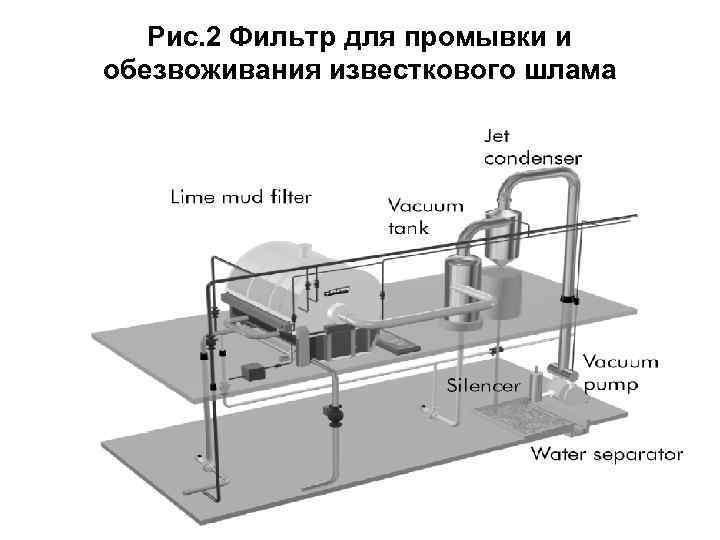

Рис. 2 Фильтр для промывки и обезвоживания известкового шлама

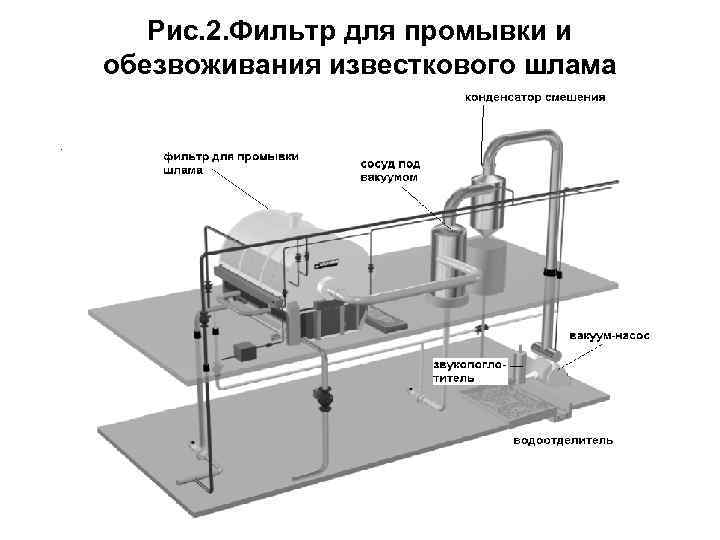

Рис. 2. Фильтр для промывки и обезвоживания известкового шлама

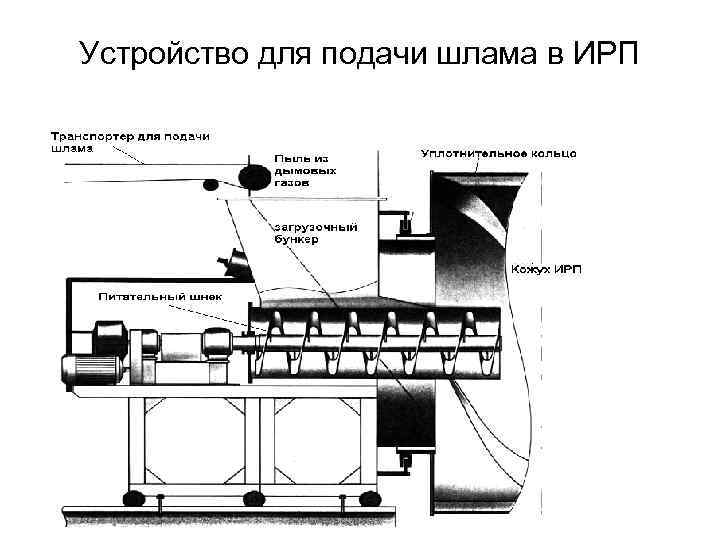

Устройство для подачи шлама в ИРП

Схема подачи природного известняка в ИРП

Рис. 3. Цепная зона ИРП

Рис. 4. Пневматическая сушилка известкового шлама

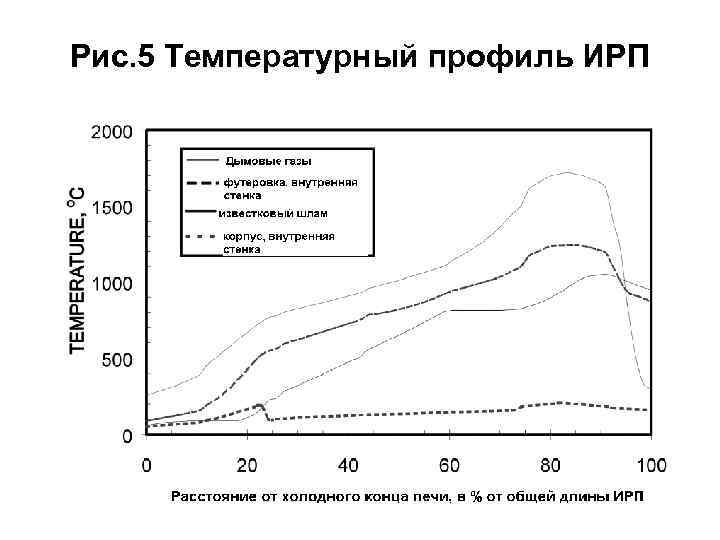

Рис. 5 Температурный профиль ИРП

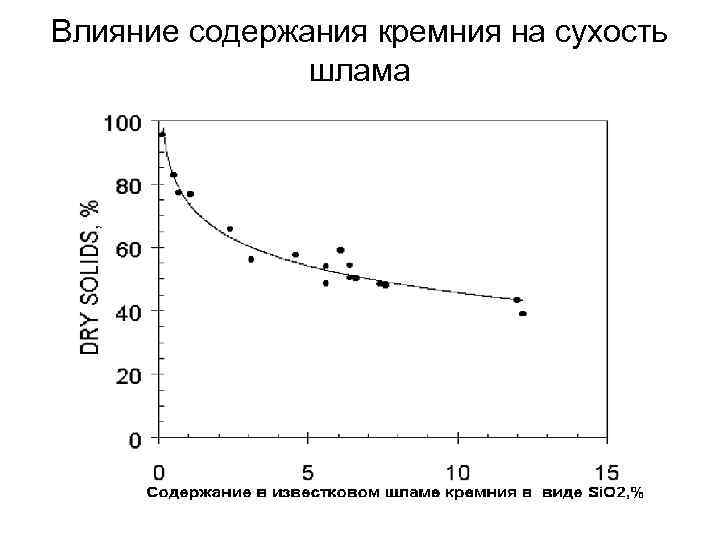

Влияние содержания кремния на сухость шлама

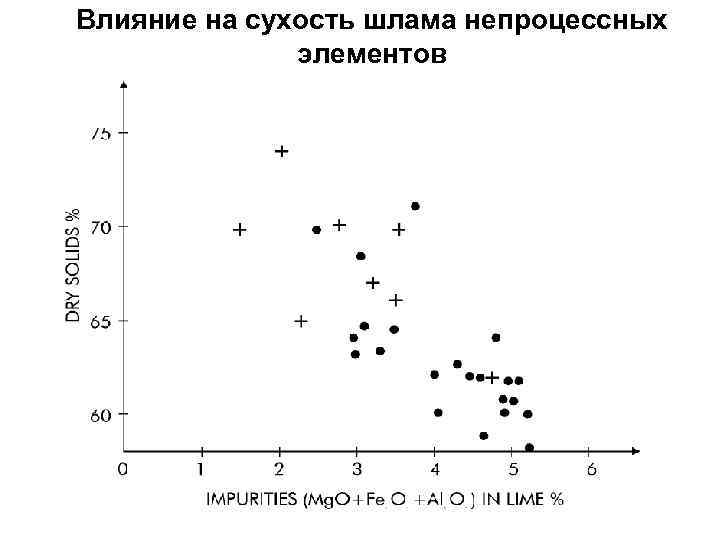

Влияние на сухость шлама непроцессных элементов

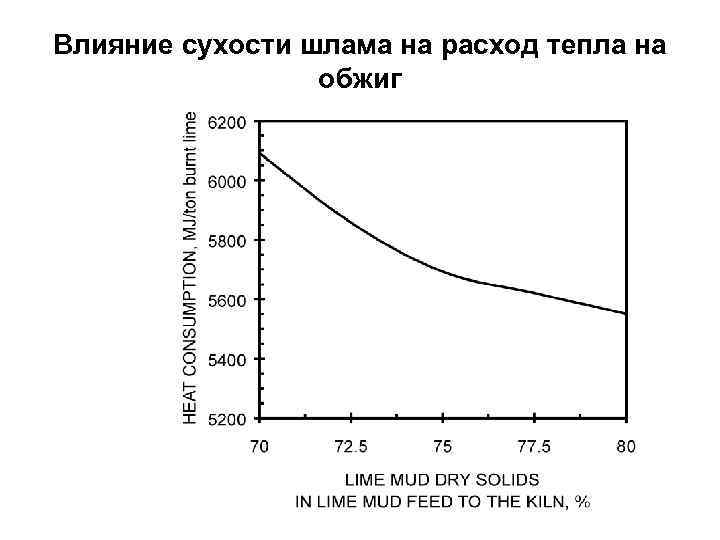

Влияние сухости шлама на расход тепла на обжиг

Влияние содержания Ca. CO 3 расход тепла при обжиге шлама

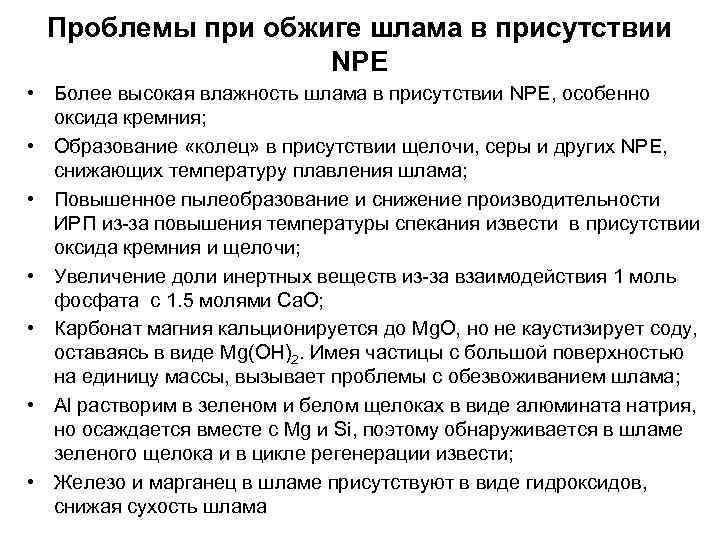

Проблемы при обжиге шлама в присутствии NPE • Более высокая влажность шлама в присутствии NPE, особенно оксида кремния; • Образование «колец» в присутствии щелочи, серы и других NPE, снижающих температуру плавления шлама; • Повышенное пылеобразование и снижение производительности ИРП из-за повышения температуры спекания извести в присутствии оксида кремния и щелочи; • Увеличение доли инертных веществ из-за взаимодействия 1 моль фосфата с 1. 5 молями Са. О; • Карбонат магния кальционируется до Mg. O, но не каустизирует соду, оставаясь в виде Mg(OH)2. Имея частицы с большой поверхностью на единицу массы, вызывает проблемы с обезвоживанием шлама; • Al растворим в зеленом и белом щелоках в виде алюмината натрия, но осаждается вместе с Mg и Si, поэтому обнаруживается в шламе зеленого щелока и в цикле регенерации извести; • Железо и марганец в шламе присутствуют в виде гидроксидов, снижая сухость шлама

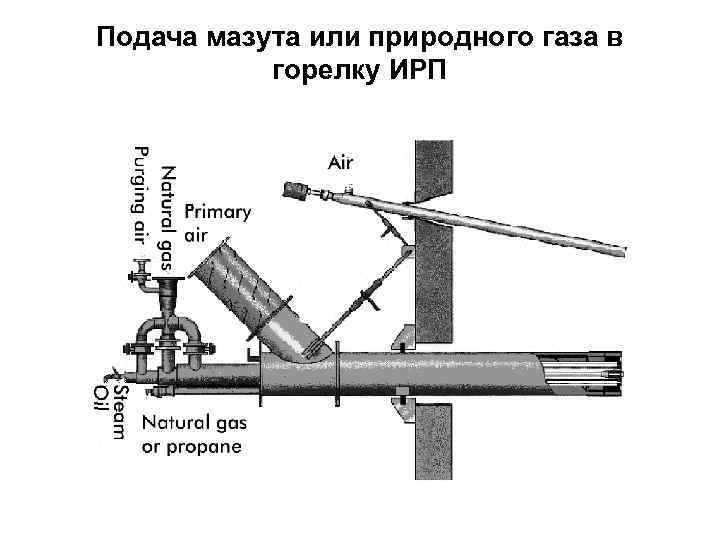

Подача мазута или природного газа в горелку ИРП

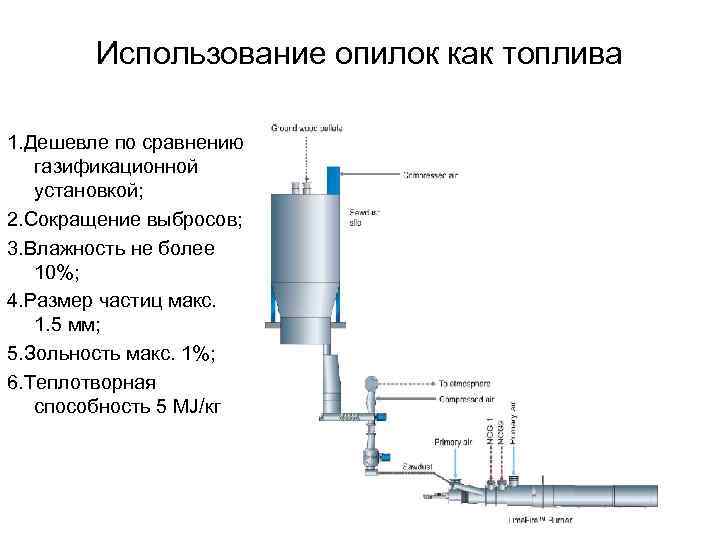

Использование опилок как топлива 1. Дешевле по сравнению газификационной установкой; 2. Сокращение выбросов; 3. Влажность не более 10%; 4. Размер частиц макс. 1. 5 мм; 5. Зольность макс. 1%; 6. Теплотворная способность 5 MJ/кг

Схема подготовки и подачи в ИРП древесного топлива

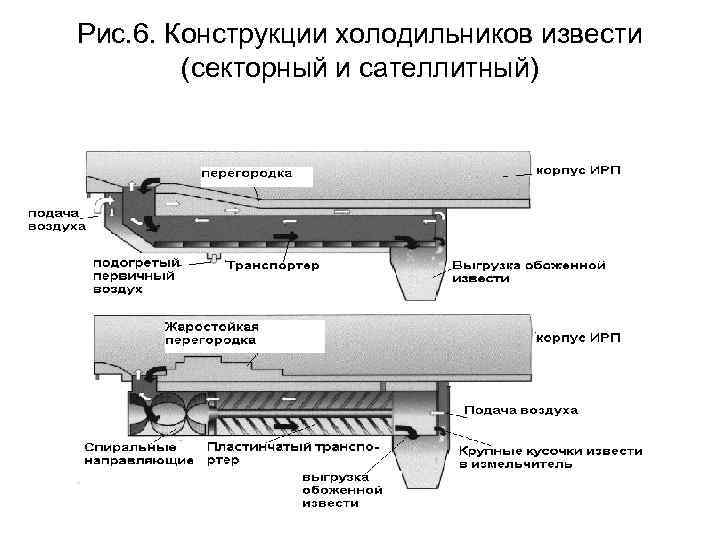

Рис. 6. Конструкции холодильников извести (секторный и сателлитный)

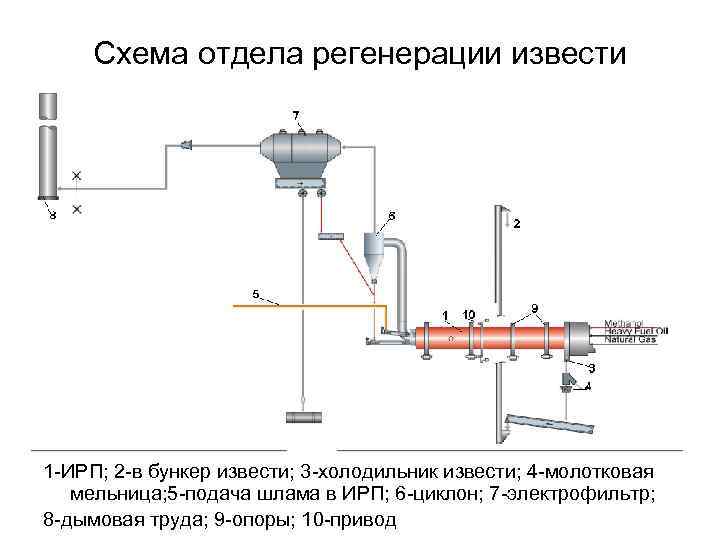

Схема отдела регенерации извести 1 -ИРП; 2 -в бункер извести; 3 -холодильник извести; 4 -молотковая мельница; 5 -подача шлама в ИРП; 6 -циклон; 7 -электрофильтр; 8 -дымовая труда; 9 -опоры; 10 -привод

Общий вид электрофильтра для очистки дымовых газов • Принцип действия – поляризация частиц пыли и осаждение на электроде; • Небольшое сопротивление потоку газов; • Не нуждается в замене или очистке элементов конструкции; • Высокая эффективность очистки; • Пыль удаляется в сухом состоянии; • Недостаток – не удаляются соединения серы (TRS)

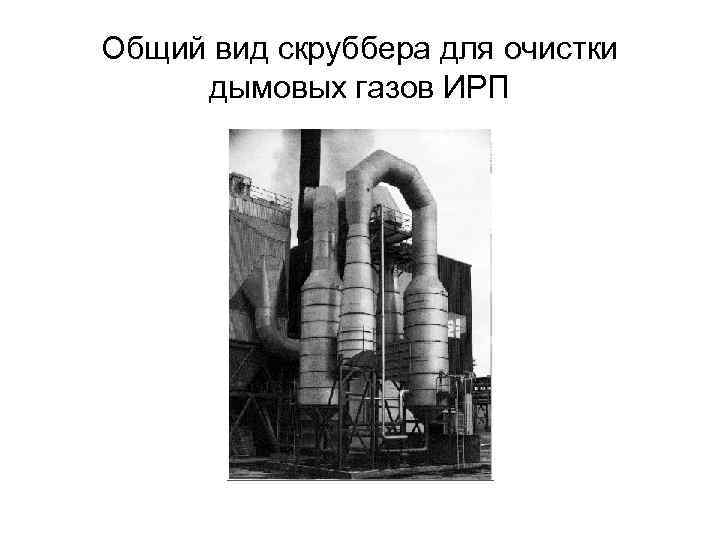

Общий вид скруббера для очистки дымовых газов ИРП

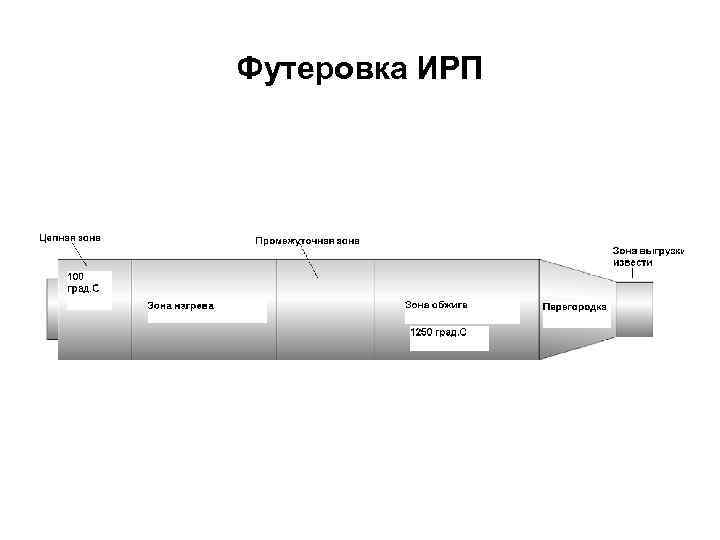

Футеровка ИРП

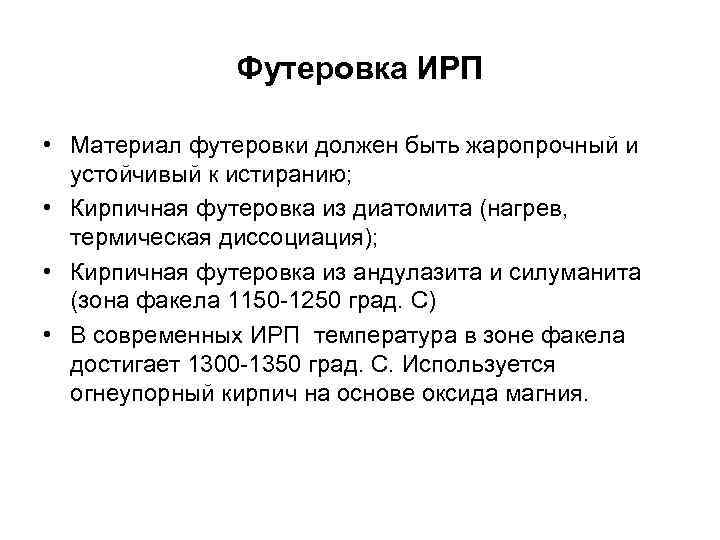

Футеровка ИРП • Материал футеровки должен быть жаропрочный и устойчивый к истиранию; • Кирпичная футеровка из диатомита (нагрев, термическая диссоциация); • Кирпичная футеровка из андулазита и силуманита (зона факела 1150 -1250 град. С) • В современных ИРП температура в зоне факела достигает 1300 -1350 град. С. Используется огнеупорный кирпич на основе оксида магния.

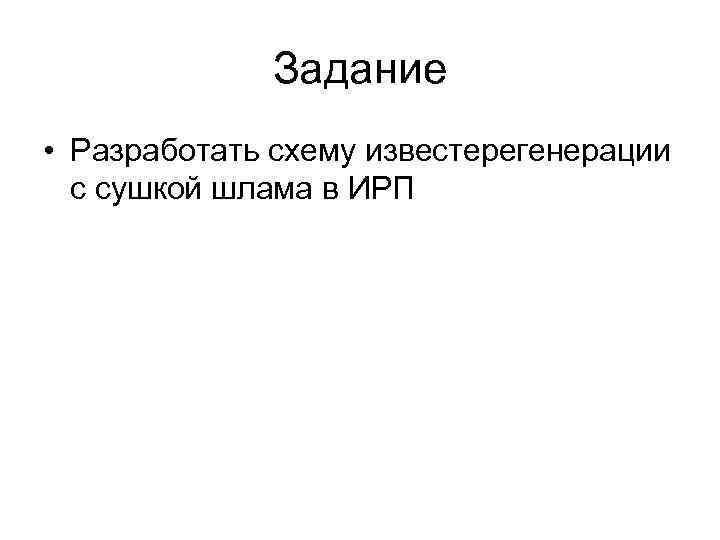

Задание • Разработать схему известерегенерации с сушкой шлама в ИРП

Вопросы для самопроверки 1. Состав шлама, поступающего в ИРП 2. Цель регенерации извести 3. Для чего к известковому шламу добавляют свежий известняк? 4. Назовите основные стадии процесса регенерации извести 5. Что происходит при термической диссоциации карбоната кальция? 6. Как влияют на процесс регенерации щелочь и непроцессные элементы? 7. Как используется вторичное тепло в ИРП? 8. Как производится очистка дымовых газов от пыли? 9. Какие виды топлива можно использовать в ИРП?
