Лекция 11 Формы залегания вулканогенных пород Лекция 11 Формы залегания вулканогенных пород

Вулканическая (эффузивная) деятельность n совокупность геологических процессов, связанных с зарождением, движением и выходом на Вулканическая (эффузивная) деятельность n совокупность геологических процессов, связанных с зарождением, движением и выходом на поверхность магматических расплавов. n В результате такой деятельности образуются вулканы, в строении которых выделяют магмоподводящий канал и постройку над ним.

Классификация вулканов по типу постройки и характеру извержения n Вулканы центрального типа n Вулканы Классификация вулканов по типу постройки и характеру извержения n Вулканы центрального типа n Вулканы трещинного типа n Вулканы ареального типа

Вулканы центрального типа n Магмоподводящий канал имеет цилиндрическую форму и образуется на пересечении разрывный Вулканы центрального типа n Магмоподводящий канал имеет цилиндрическую форму и образуется на пересечении разрывный нарушений разных направлений. Среди вулканов центрального типа выделяют несколько разновидностей: n стратовулканы n шлаковые конусы n щитовые вулканы

Стратовулканы n Для них характерна постройка конусообразного типа, в разрезе которой чередуются лавовые и Стратовулканы n Для них характерна постройка конусообразного типа, в разрезе которой чередуются лавовые и пепловые потоки с прослоями осадочного материала. n В разрезах вулканических построек чередуются покровы и потоки разного состава, пласты туфов, лахаровых брекчий, агломератов. n Примером такого типа являются вулканы: Эльбрус на Кавказе, Ключевская Сопка на Камчатке, Этна на Сицилии.

Вулкан Корякский Вулкан Корякский

Вулкан Фудзияма Вулкан Фудзияма

Шлаковые конусы n невысокие пологие конусы, сложенные пирокластическим материалом(пепловые, агломератовые и др. туфы и Шлаковые конусы n невысокие пологие конусы, сложенные пирокластическим материалом(пепловые, агломератовые и др. туфы и туффиты)

Вулкан Пинатубо Вулкан Пинатубо

Щитовые вулканы n Вулканы, имеющие в разрезе форму линз(щитов), расположенных выпуклой поверхностью вверх. Такие Щитовые вулканы n Вулканы, имеющие в разрезе форму линз(щитов), расположенных выпуклой поверхностью вверх. Такие постройки образуются лавовыми покровами основного состава. n К ним относятся вулканы Гавайских островов: Мауна-Лоу, высотой 4166 м над уровнем моря, Килауэа, высотой 1230 м.

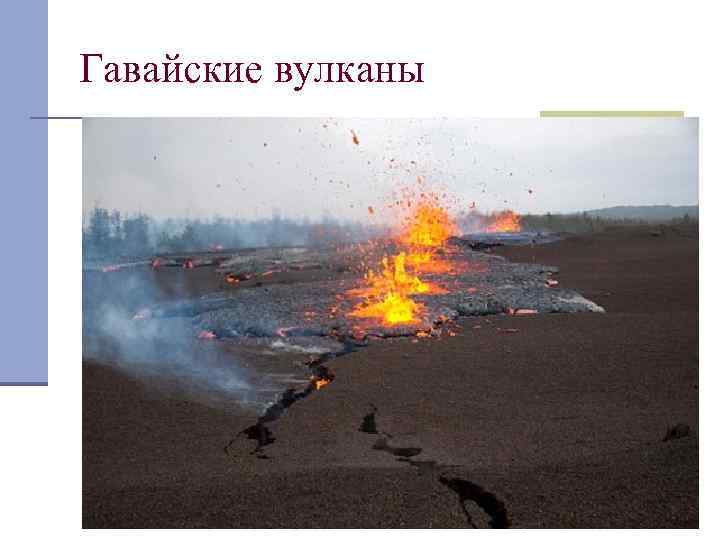

Гавайские вулканы Гавайские вулканы

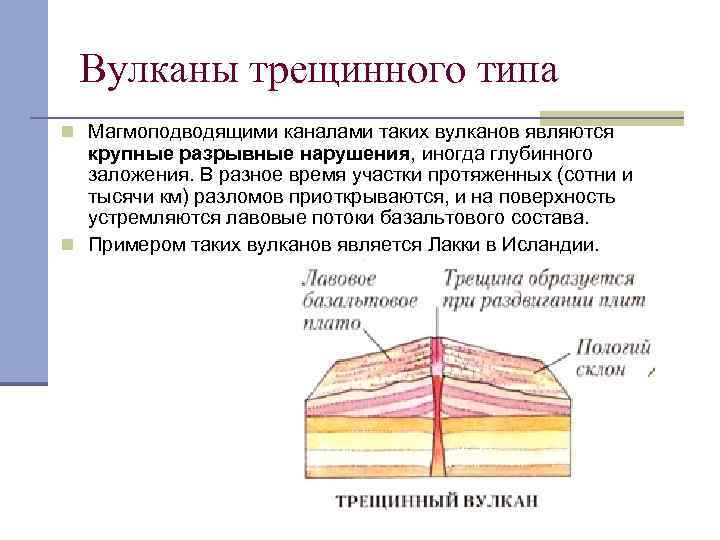

Вулканы трещинного типа n Магмоподводящими каналами таких вулканов являются крупные разрывные нарушения, иногда глубинного Вулканы трещинного типа n Магмоподводящими каналами таких вулканов являются крупные разрывные нарушения, иногда глубинного заложения. В разное время участки протяженных (сотни и тысячи км) разломов приоткрываются, и на поверхность устремляются лавовые потоки базальтового состава. n Примером таких вулканов является Лакки в Исландии.

Вулкан Крабла Вулкан Крабла

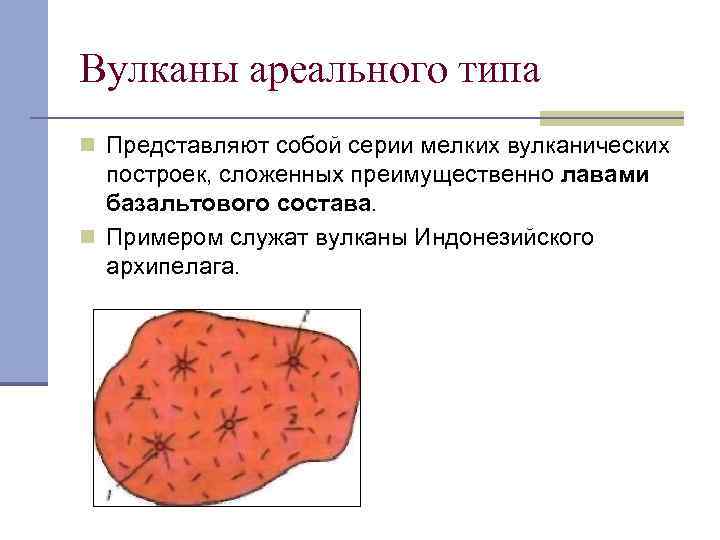

Вулканы ареального типа n Представляют собой серии мелких вулканических построек, сложенных преимущественно лавами базальтового Вулканы ареального типа n Представляют собой серии мелких вулканических построек, сложенных преимущественно лавами базальтового состава. n Примером служат вулканы Индонезийского архипелага.

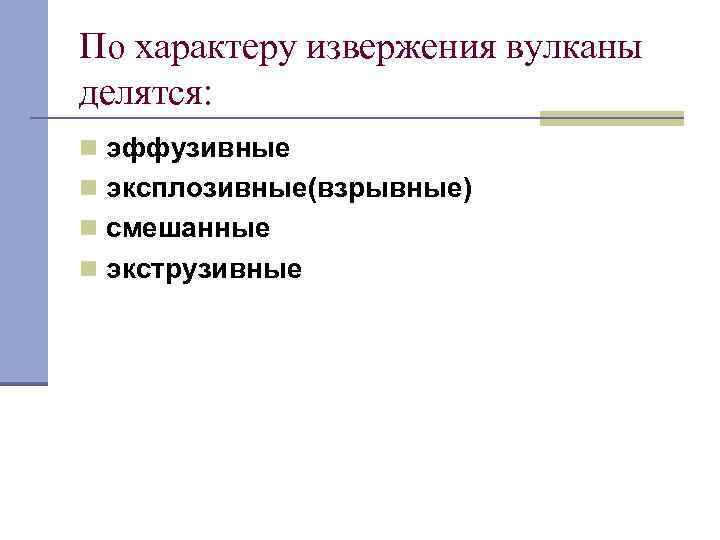

По характеру извержения вулканы делятся: n эффузивные n эксплозивные(взрывные) n смешанные n экструзивные По характеру извержения вулканы делятся: n эффузивные n эксплозивные(взрывные) n смешанные n экструзивные

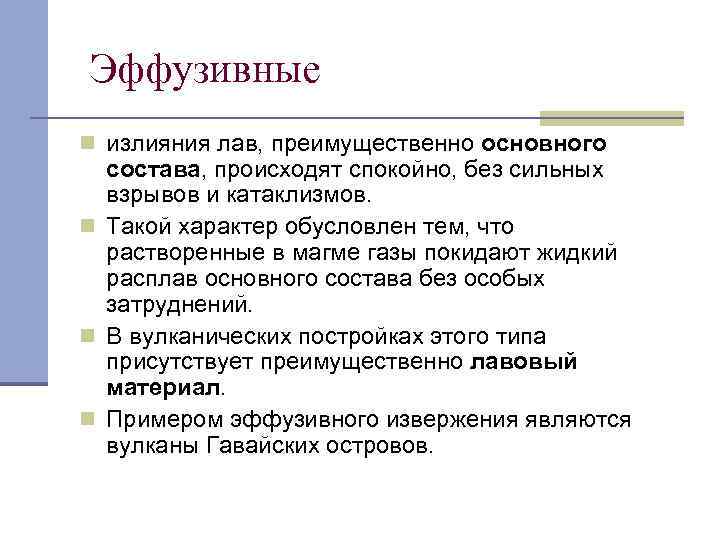

Эффузивные n излияния лав, преимущественно основного состава, происходят спокойно, без сильных взрывов и катаклизмов. Эффузивные n излияния лав, преимущественно основного состава, происходят спокойно, без сильных взрывов и катаклизмов. n Такой характер обусловлен тем, что растворенные в магме газы покидают жидкий расплав основного состава без особых затруднений. n В вулканических постройках этого типа присутствует преимущественно лавовый материал. n Примером эффузивного извержения являются вулканы Гавайских островов.

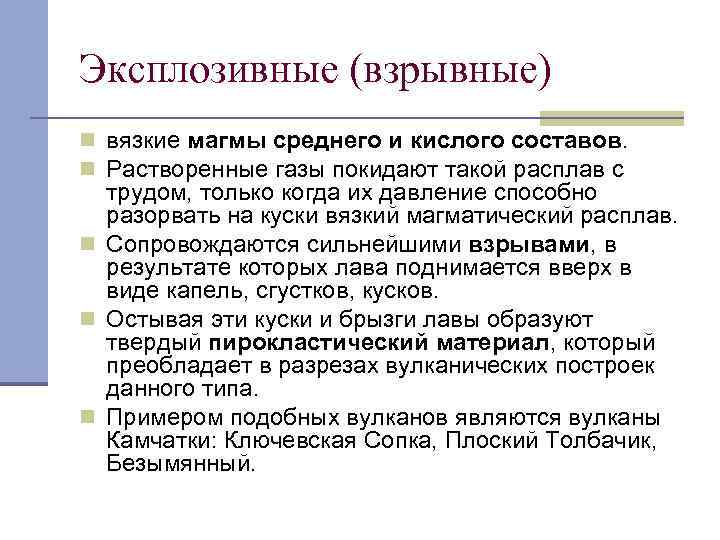

Эксплозивные (взрывные) n вязкие магмы среднего и кислого составов. n Растворенные газы покидают такой Эксплозивные (взрывные) n вязкие магмы среднего и кислого составов. n Растворенные газы покидают такой расплав с трудом, только когда их давление способно разорвать на куски вязкий магматический расплав. n Сопровождаются сильнейшими взрывами, в результате которых лава поднимается вверх в виде капель, сгустков, кусков. n Остывая эти куски и брызги лавы образуют твердый пирокластический материал, который преобладает в разрезах вулканических построек данного типа. n Примером подобных вулканов являются вулканы Камчатки: Ключевская Сопка, Плоский Толбачик, Безымянный.

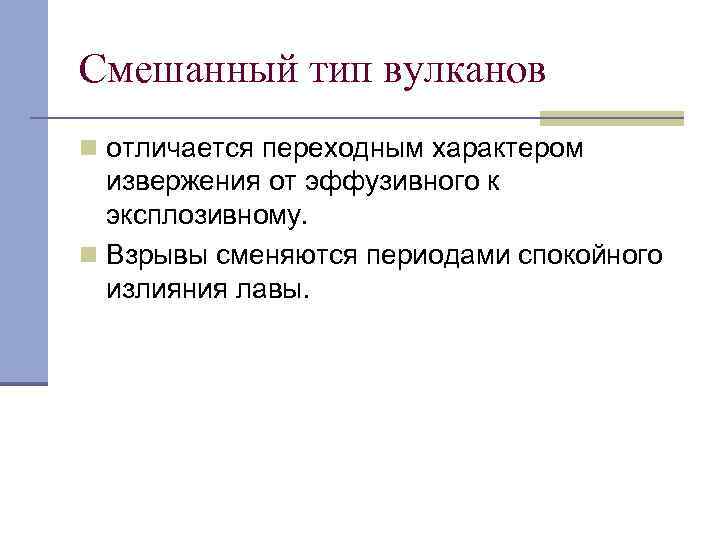

Смешанный тип вулканов n отличается переходным характером извержения от эффузивного к эксплозивному. n Взрывы Смешанный тип вулканов n отличается переходным характером извержения от эффузивного к эксплозивному. n Взрывы сменяются периодами спокойного излияния лавы.

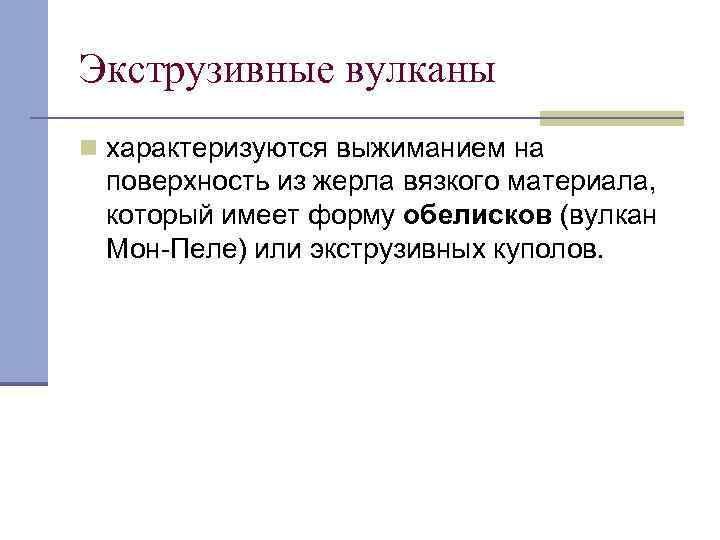

Экструзивные вулканы n характеризуются выжиманием на поверхность из жерла вязкого материала, который имеет форму Экструзивные вулканы n характеризуются выжиманием на поверхность из жерла вязкого материала, который имеет форму обелисков (вулкан Мон-Пеле) или экструзивных куполов.

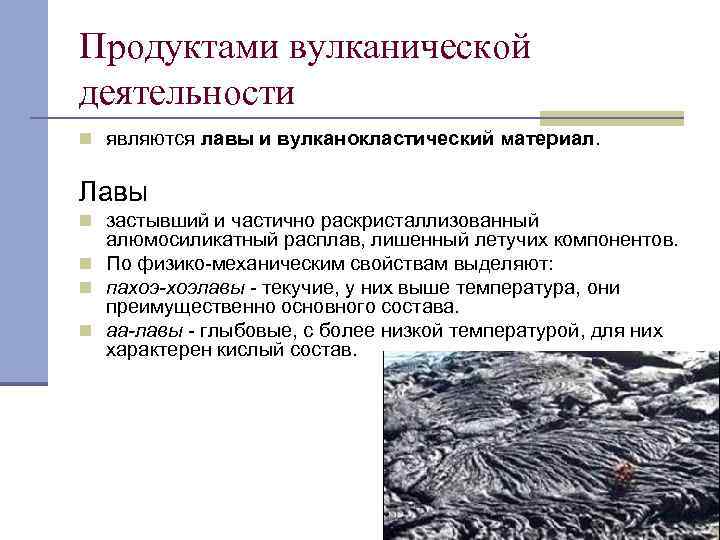

Продуктами вулканической деятельности n являются лавы и вулканокластический материал. Лавы n застывший и частично Продуктами вулканической деятельности n являются лавы и вулканокластический материал. Лавы n застывший и частично раскристаллизованный алюмосиликатный расплав, лишенный летучих компонентов. n По физико-механическим свойствам выделяют: n пахоэ-хоэлавы - текучие, у них выше температура, они преимущественно основного состава. n аа-лавы - глыбовые, с более низкой температурой, для них характерен кислый состав.

Лавы n пиллоулавы - лавы основного состава, излившиеся на дно океана. n При медленном Лавы n пиллоулавы - лавы основного состава, излившиеся на дно океана. n При медленном поступлении расплава выдавливается, образуя шары, которые отрываются от дна и могут перемещаться. Будучи еще внутри пластичными, они оседают, при этом нижняя часть образования вдавливается. Размер шаров достигает 30 см в диаметре. При больших размерах они уплощаются и превращаются в подушки и даже матрацы до 2 метров длиной. Промежутки между шарами, подушками и матрацами заполняются как обломками такого же состава, что и лава, так и осадочным материалом. Если лава поступает на дно океана быстро и в большом количестве, то образуются обычные массивные лавы.

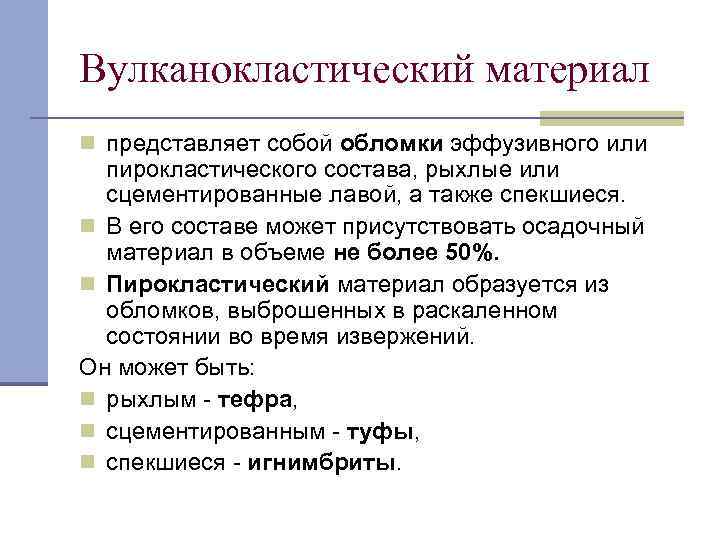

Вулканокластический материал n представляет собой обломки эффузивного или пирокластического состава, рыхлые или сцементированные лавой, Вулканокластический материал n представляет собой обломки эффузивного или пирокластического состава, рыхлые или сцементированные лавой, а также спекшиеся. n В его составе может присутствовать осадочный материал в объеме не более 50%. n Пирокластический материал образуется из обломков, выброшенных в раскаленном состоянии во время извержений. Он может быть: n рыхлым - тефра, n сцементированным - туфы, n спекшиеся - игнимбриты.

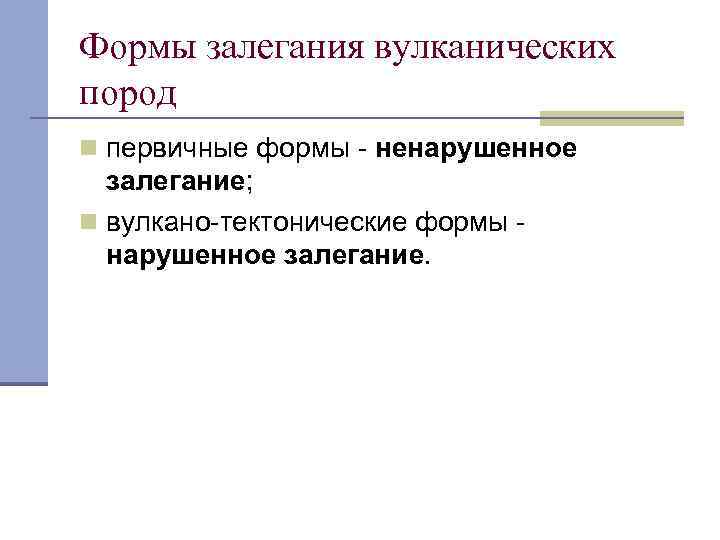

Формы залегания вулканических пород n первичные формы - ненарушенное залегание; n вулкано-тектонические формы нарушенное Формы залегания вулканических пород n первичные формы - ненарушенное залегание; n вулкано-тектонические формы нарушенное залегание.

По условиям образования вулканические породы делятся на три группы (фации): n Собственноэффузивную(поверхностная); n Жерловую; По условиям образования вулканические породы делятся на три группы (фации): n Собственноэффузивную(поверхностная); n Жерловую; n Субвулканическую.

Породы собственно-эффузивной (поверхностной) фации n образуются при остывании расплава, а также путем осаждения пирокластического Породы собственно-эффузивной (поверхностной) фации n образуются при остывании расплава, а также путем осаждения пирокластического материала на поверхности суши или на дне океана. Породы этой фации образуют: • лавовые покровы • лавовые потоки

Лавовые покровы n Они характеризуются большими площадями распространения, в плане имеют близкую к изометричной Лавовые покровы n Они характеризуются большими площадями распространения, в плане имеют близкую к изометричной форму. n В разрезах это линзообразные тела, обращенные выпуклостью вверх или вниз. n Мощность покровов может достигать многих десятков, а иногда и сотен метров. n Покровы бывают лавовые, пирокластические, игнибритовые.

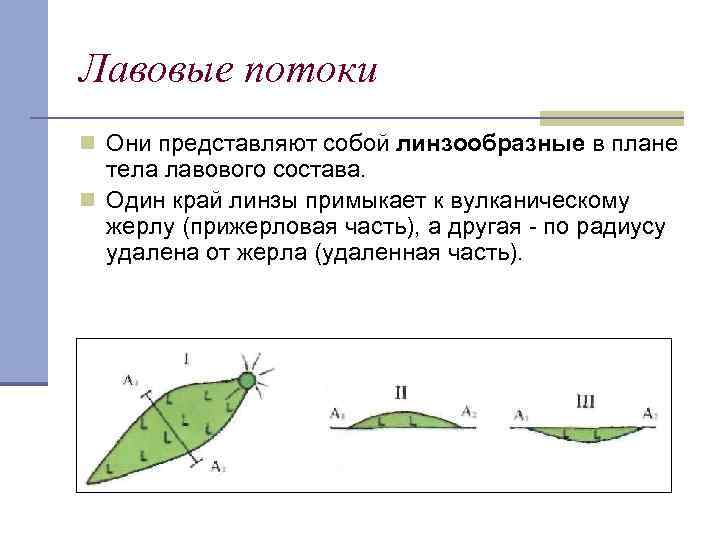

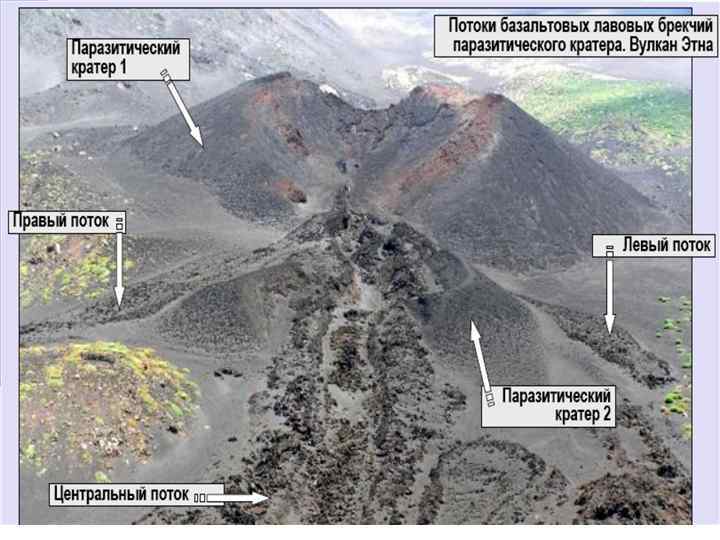

Лавовые потоки n Они представляют собой линзообразные в плане тела лавового состава. n Один Лавовые потоки n Они представляют собой линзообразные в плане тела лавового состава. n Один край линзы примыкает к вулканическому жерлу (прижерловая часть), а другая - по радиусу удалена от жерла (удаленная часть).

В плане в строении лавовых потоков (покровов) выделяют n n прижерловую часть (примыкающую к В плане в строении лавовых потоков (покровов) выделяют n n прижерловую часть (примыкающую к жерлу), промежуточную часть удаленную. В прижерловой части преобладает столбчатая отдельность лав, для удаленной более характерна глыбовая отдельность.

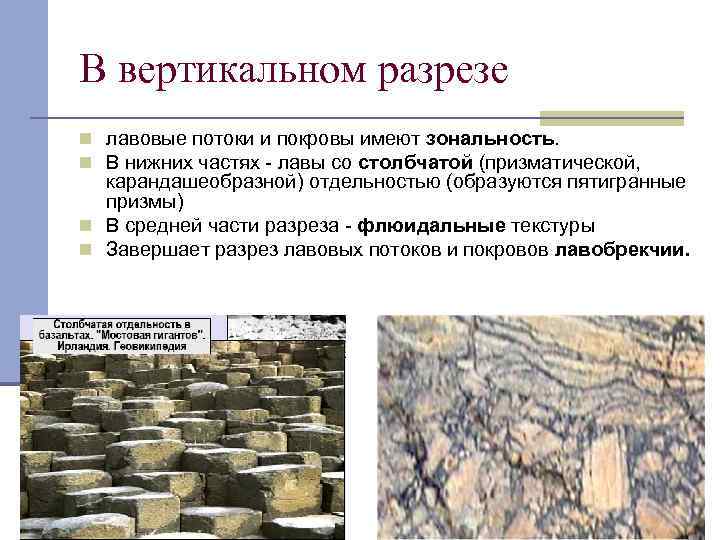

В вертикальном разрезе n лавовые потоки и покровы имеют зональность. n В нижних частях В вертикальном разрезе n лавовые потоки и покровы имеют зональность. n В нижних частях - лавы со столбчатой (призматической, карандашеобразной) отдельностью (образуются пятигранные призмы) n В средней части разреза - флюидальные текстуры n Завершает разрез лавовых потоков и покровов лавобрекчии.

Пирокластические потоки и покровы n Пирокластические породы состоят из обломков разного размера: n ювениальные Пирокластические потоки и покровы n Пирокластические породы состоят из обломков разного размера: n ювениальные (обломки лавы) n резугентные (обломки фундамента, вулканической постройки). n Если обломочный материал не спаян, то порода называется тефрой, если порода твердая сцементированная, то это туф. Тефра и туфы различаются по размеру обломочного материала: n Псаммитовые тефра и туф n Псефитовые - состоит из лапиллей, вулканических бомб (агломератовая).

Экструзивные купола n образуются при выдавливании вязких порций кислого расплава на дневную поверхность. В Экструзивные купола n образуются при выдавливании вязких порций кислого расплава на дневную поверхность. В куполах часто наблюдается флюидальность, обусловленная течением вязкого расплава. У подножия таких образований за счет процессов физического выветривания образуются купольные брекчии.

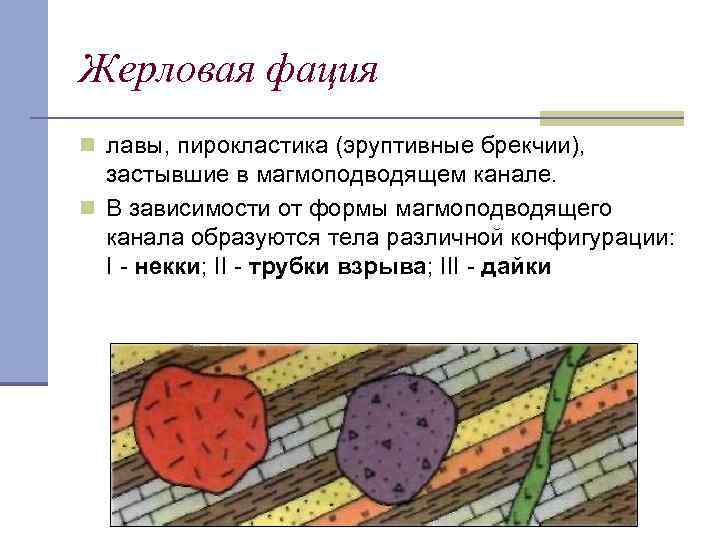

Жерловая фация n лавы, пирокластика (эруптивные брекчии), застывшие в магмоподводящем канале. n В зависимости Жерловая фация n лавы, пирокластика (эруптивные брекчии), застывшие в магмоподводящем канале. n В зависимости от формы магмоподводящего канала образуются тела различной конфигурации: I - некки; II - трубки взрыва; III - дайки

Строение вулкана Строение вулкана

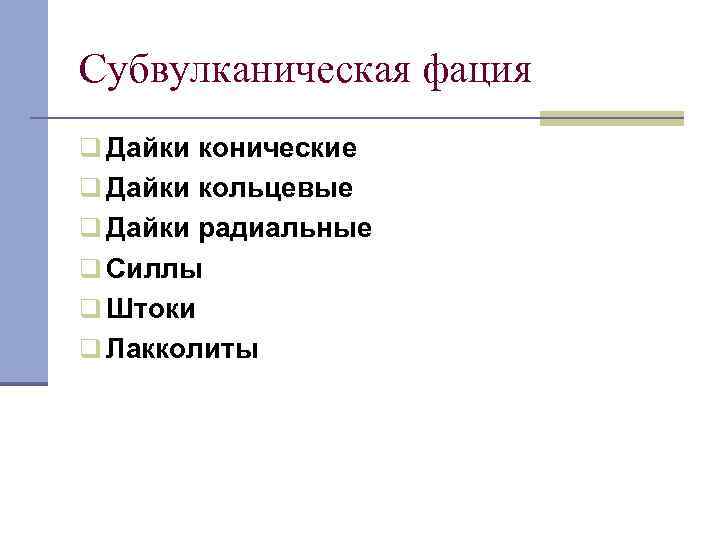

Субвулканическая фация q Дайки конические q Дайки кольцевые q Дайки радиальные q Силлы q Субвулканическая фация q Дайки конические q Дайки кольцевые q Дайки радиальные q Силлы q Штоки q Лакколиты

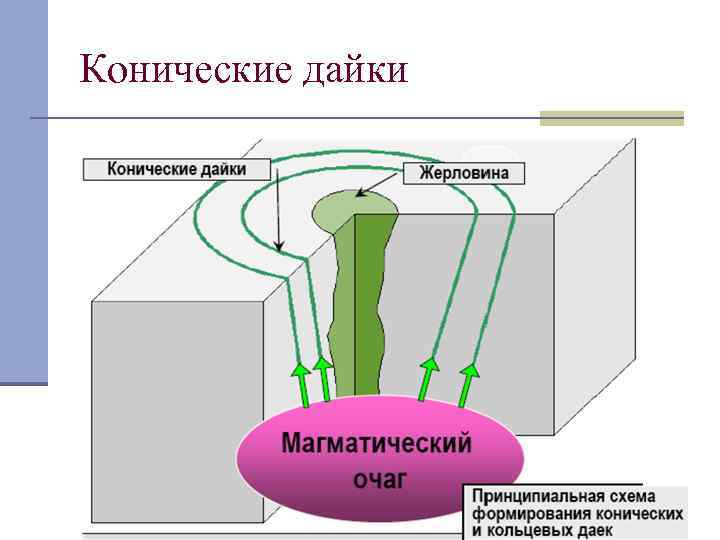

Конические дайки Конические дайки

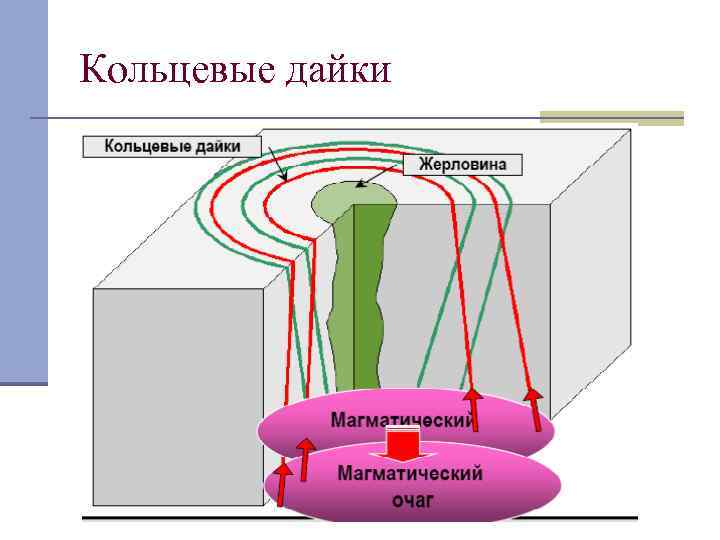

Кольцевые дайки Кольцевые дайки

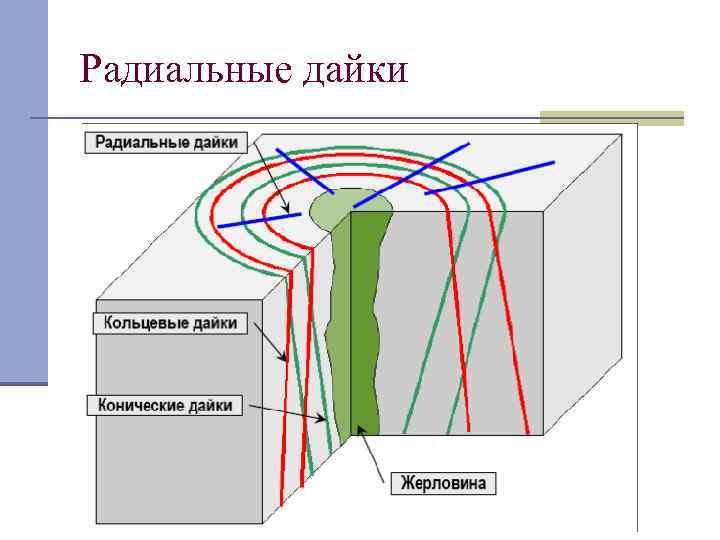

Радиальные дайки Радиальные дайки

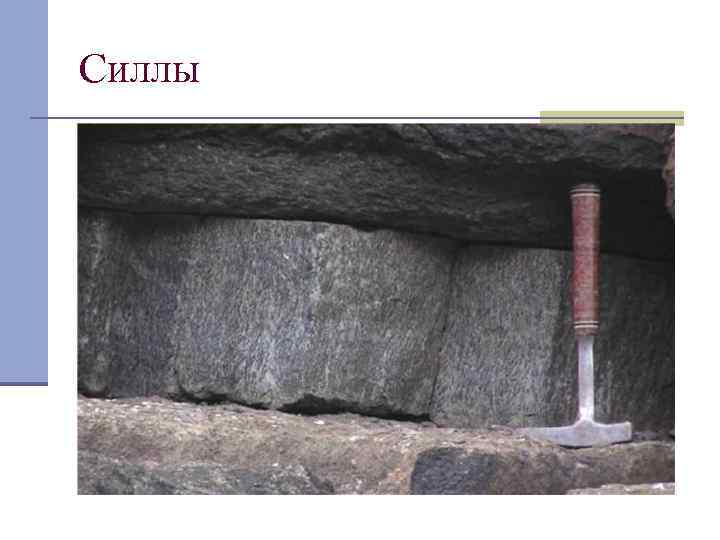

Силлы Силлы

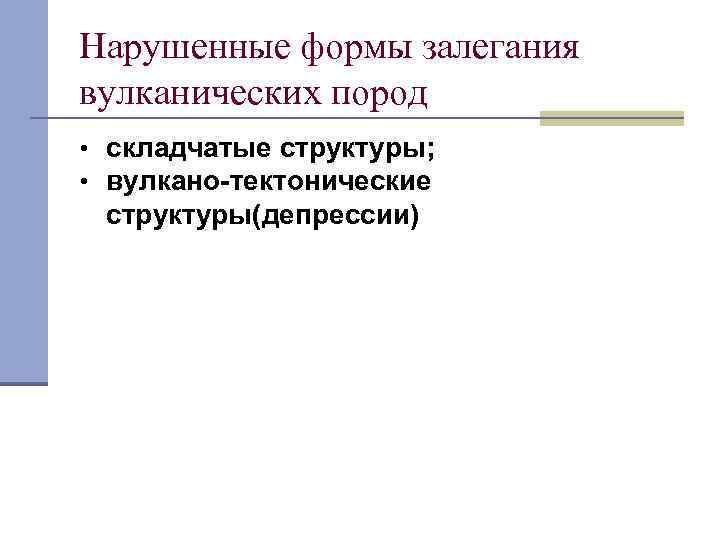

Нарушенные формы залегания вулканических пород • складчатые структуры; • вулкано-тектонические структуры(депрессии) Нарушенные формы залегания вулканических пород • складчатые структуры; • вулкано-тектонические структуры(депрессии)

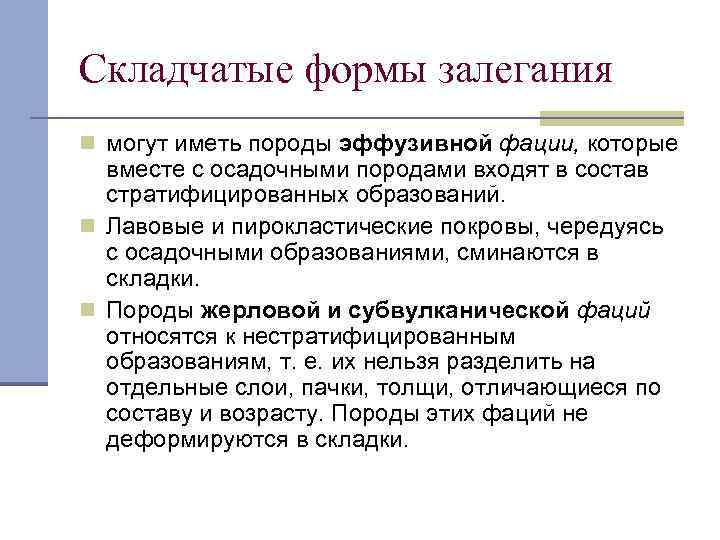

Складчатые формы залегания n могут иметь породы эффузивной фации, которые вместе с осадочными породами Складчатые формы залегания n могут иметь породы эффузивной фации, которые вместе с осадочными породами входят в состав стратифицированных образований. n Лавовые и пирокластические покровы, чередуясь с осадочными образованиями, сминаются в складки. n Породы жерловой и субвулканической фаций относятся к нестратифицированным образованиям, т. е. их нельзя разделить на отдельные слои, пачки, толщи, отличающиеся по составу и возрасту. Породы этих фаций не деформируются в складки.

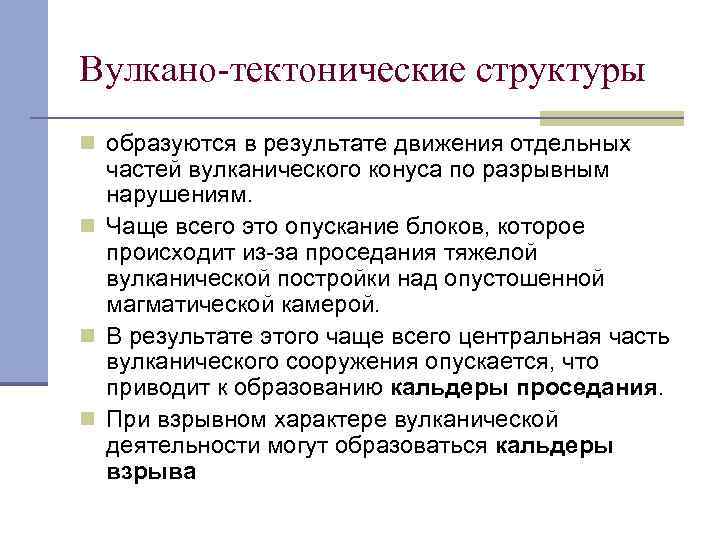

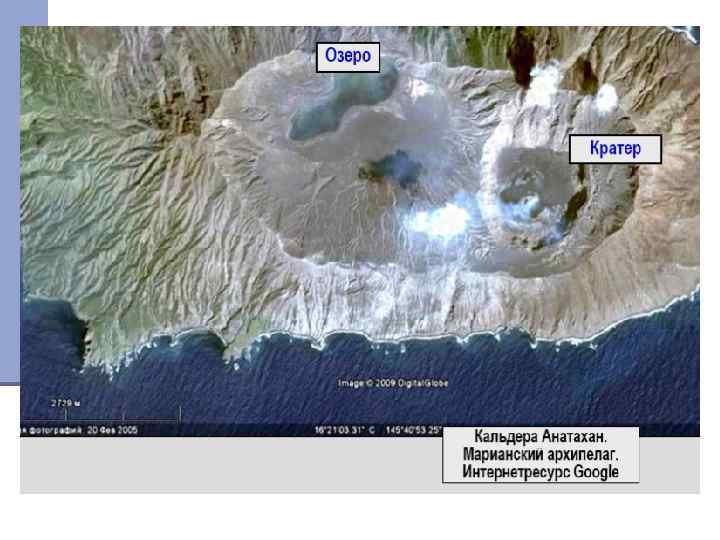

Вулкано-тектонические структуры n образуются в результате движения отдельных частей вулканического конуса по разрывным нарушениям. Вулкано-тектонические структуры n образуются в результате движения отдельных частей вулканического конуса по разрывным нарушениям. n Чаще всего это опускание блоков, которое происходит из-за проседания тяжелой вулканической постройки над опустошенной магматической камерой. n В результате этого чаще всего центральная часть вулканического сооружения опускается, что приводит к образованию кальдеры проседания. n При взрывном характере вулканической деятельности могут образоваться кальдеры взрыва

Вулкан Ерта Але Вулкан Ерта Але

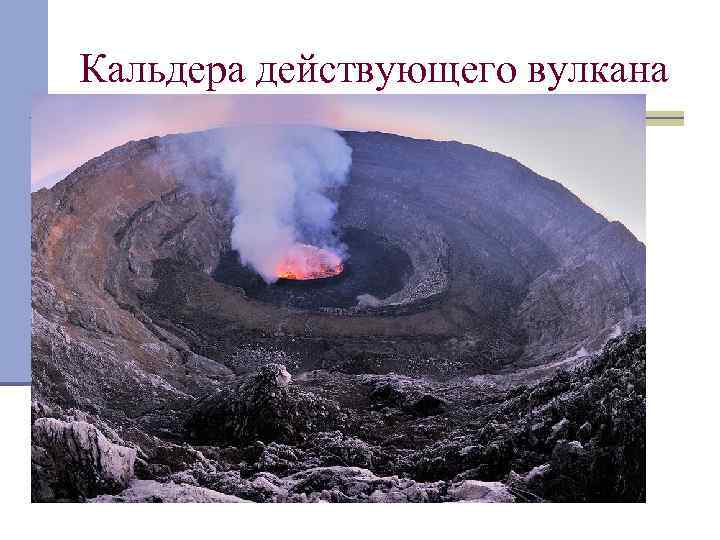

Кальдера действующего вулкана Кальдера действующего вулкана

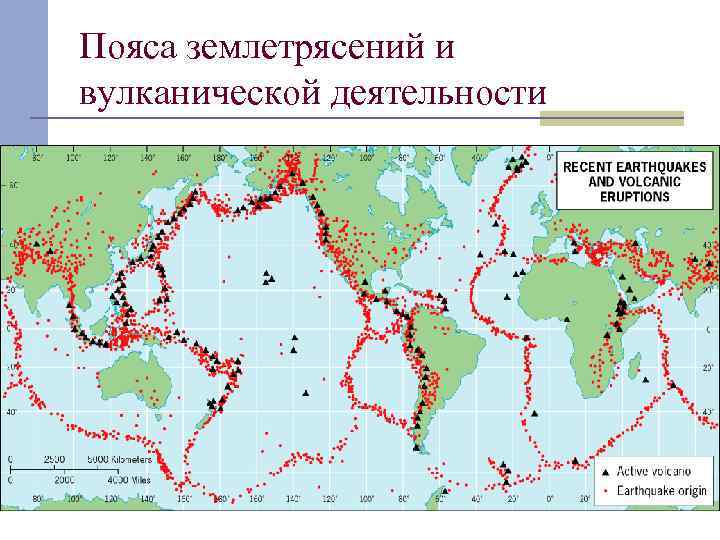

Пояса землетрясений и вулканической деятельности Пояса землетрясений и вулканической деятельности
