Лекция 11 Диаграмма состояния представляет собой графическое изображение состояния любого сплава изучаемой системы в Лекция 11 Диаграмма состояния представляет собой графическое изображение состояния любого сплава изучаемой системы в зависимости от концентрации и температуры Д/с показывают устойчивые состояния, т. е. состояния, которые при данных условиях обладают минимумом свободной энергии, = диаграмма равновесия. Температуры, соответствующие фазовым превращениям, называют критическими точками. Lk 11_OM 1

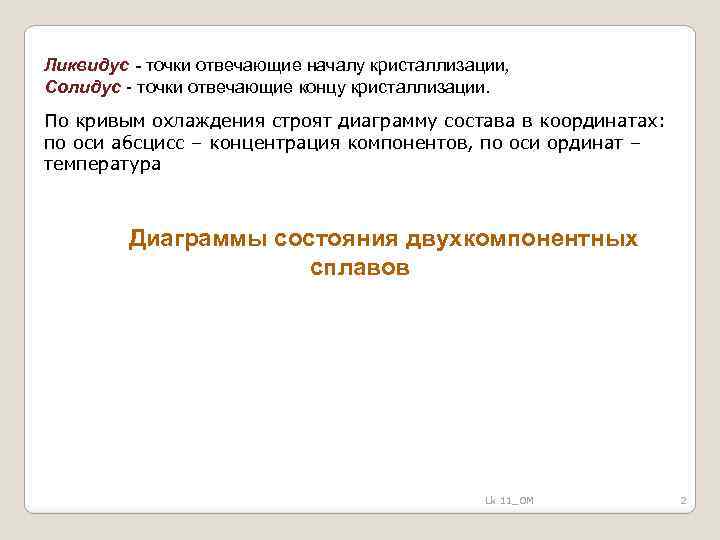

Ликвидус - точки отвечающие началу кристаллизации, Солидус - точки отвечающие концу кристаллизации. По кривым Ликвидус - точки отвечающие началу кристаллизации, Солидус - точки отвечающие концу кристаллизации. По кривым охлаждения строят диаграмму состава в координатах: по оси абсцисс – концентрация компонентов, по оси ординат – температура Диаграммы состояния двухкомпонентных сплавов Lk 11_OM 2

Диаграмма состояния сплавов, образующих механические смеси - 1 рода Анализ д/с 1. К = Диаграмма состояния сплавов, образующих механические смеси - 1 рода Анализ д/с 1. К = 2 (компоненты А и В); 2. f = 3 (кристаллы компонента А, кристаллы компонента В, Ж. фаза). 3. линии диаграммы: · ликвидус DCE, состоит из двух ветвей, сходящихся в одной точке; · солидус FCG, параллельна оси концентраций стремится к осям компонентов, но не достигает их; Эвтектика – мелкодисперсная мех. смесь разнородных кристаллов, кристаллизующихся одновременно при постоянной, самой низкой для рассматриваемой системы, температуре. При образовании сплавов механических смесей эвтектика состоит из кристаллов компонентов А и В: Эвт. (кр. А + кр. В) Lk 11_OM 3

Диаграмма состояния сплавов с неограниченной растворимостью компонентов в твердом состоянии - 2 рода Анализ Диаграмма состояния сплавов с неограниченной растворимостью компонентов в твердом состоянии - 2 рода Анализ д/с 1. К = 2 (компоненты А и В) 2. f = 2 (жидкая фаза L, кристаллы твердого раствора 3. линии диаграммы: %В • CDE – линия ликвидус • CDF – линия солидус Lk 11_OM 4

Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии - 3 рода Анализ Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии - 3 рода Анализ д/с 1. К = 2 (компоненты А и В); 2. f = 3 (ж. фаза и кристаллы твердых растворов (раствор компонента В в компоненте А) и ( раствор компонента А в компоненте В)); Основные линии диаграммы: · линия ликвидус acb, состоит из двух ветвей, сходящихся в одной точке; · линия солидус аdcfb, состоит из трех участков; · dm – линия предельной концентрации компонента В в компоненте А; · fn – линия предельной концентрации компонента А в компоненте В. Lk 11_OM 5

Диаграмма состояния сплавов, компоненты которых образуют химические соединения – 4 рода К –зависит от Диаграмма состояния сплавов, компоненты которых образуют химические соединения – 4 рода К –зависит от того, сколько хим. соединений образуют основные компоненты системы. f и вид простых диаграмм определяются характером взаимодействия между компонентами. Эвт1 (кр. А + кр. Am. Bn); Эвт2 (кр. B + кр. Am. Bn). Lk 11_OM 6

Связь между свойствами сплавов и типом диаграммы состояния Lk 11_OM 7 Связь между свойствами сплавов и типом диаграммы состояния Lk 11_OM 7

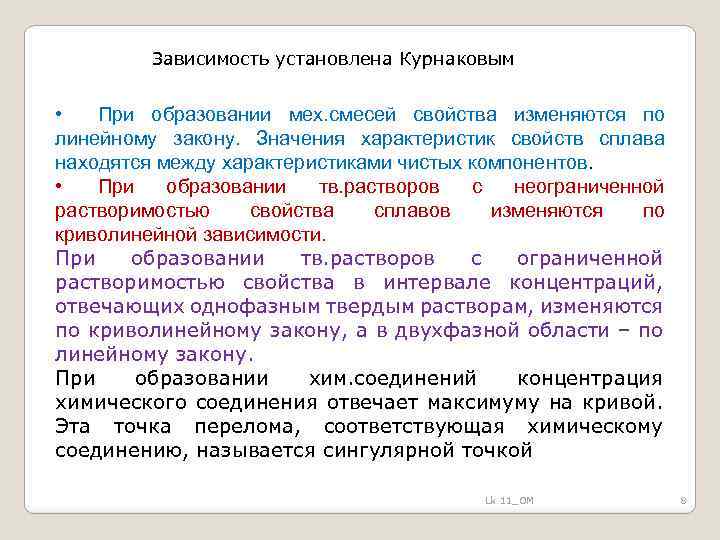

Зависимость установлена Курнаковым • При образовании мех. смесей свойства изменяются по линейному закону. Значения Зависимость установлена Курнаковым • При образовании мех. смесей свойства изменяются по линейному закону. Значения характеристик свойств сплава находятся между характеристиками чистых компонентов. • При образовании тв. растворов с неограниченной растворимостью свойства сплавов изменяются по криволинейной зависимости. При образовании тв. растворов с ограниченной растворимостью свойства в интервале концентраций, отвечающих однофазным твердым растворам, изменяются по криволинейному закону, а в двухфазной области – по линейному закону. При образовании хим. соединений концентрация химического соединения отвечает максимуму на кривой. Эта точка перелома, соответствующая химическому соединению, называется сингулярной точкой Lk 11_OM 8

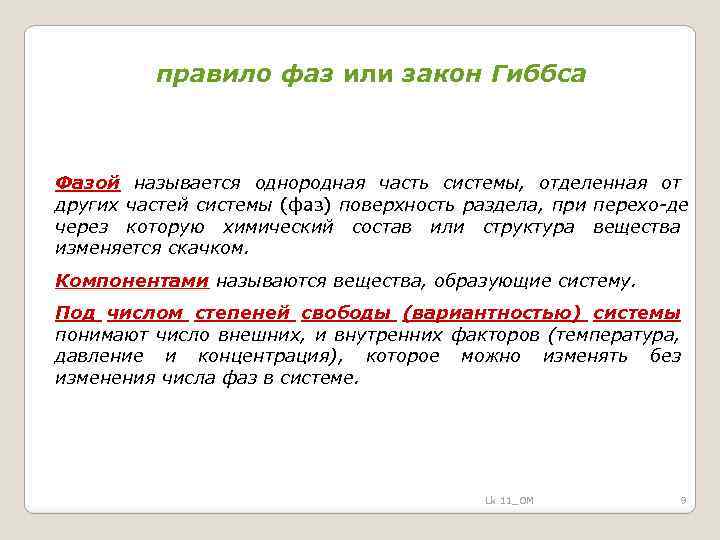

правило фаз или закон Гиббса Фазой называется однородная часть системы, отделенная от других частей правило фаз или закон Гиббса Фазой называется однородная часть системы, отделенная от других частей системы (фаз) поверхность раздела, при перехо де через которую химический состав или структура вещества изменяется скачком. Компонентами называются вещества, образующие систему. Под числом степеней свободы (вариантностью) системы понимают число внешних, и внутренних факторов (температура, давление и концентрация), которое можно изменять без изменения числа фаз в системе. Lk 11_OM 9

нонвариантная система - число степеней свободы равно нулю, нельзя изменять внешние и внутренние факторы нонвариантная система - число степеней свободы равно нулю, нельзя изменять внешние и внутренние факторы системы без того, чтобы это не вызывало изменения числа фаз. моновариантная система - число степеней свободы равно единице, возможно изменение в некоторых пределах одного из перечисленных факторов, и это не вызовет уменьшения или увеличения числа фаз. Пусть система состоит из К независимых компонентов и находится в форме Ф различных, отделенных друг от друга поверхностью раздела частей (фаз). Число внешних переменных обозначим в общем случае через Р. правила фаз С=К-Ф+Р или с=k f+p Закон Гиббса (Gibbs) При наличии практически постоянного давления и при отсутствии заметного влияния других внешних факторов равновесия, кроме температуры: С = К - Ф + 1 Lk 11_OM 10
