ЛЕКЦІЯ 10 Проектування приміщень фізкультурно оздоровчого призначення в

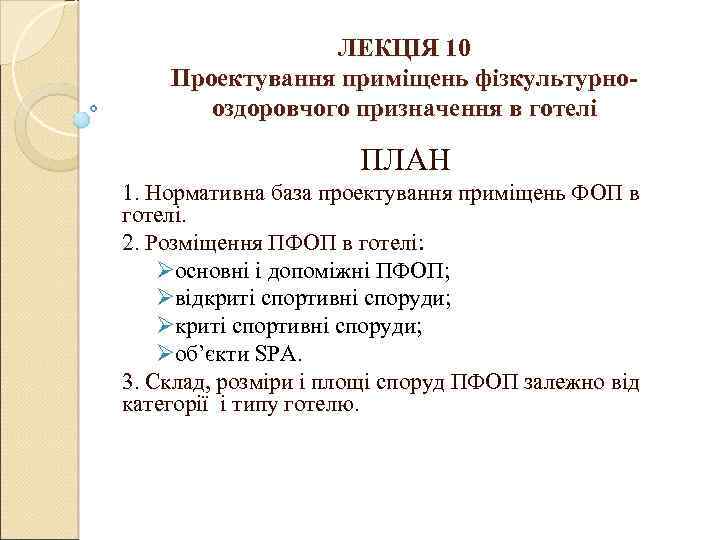

ЛЕКЦІЯ 10 Проектування приміщень фізкультурно оздоровчого призначення в готелі ПЛАН 1. Нормативна база проектування приміщень ФОП в готелі. 2. Розміщення ПФОП в готелі: Øосновні і допоміжні ПФОП; Øвідкриті спортивні споруди; Øоб’єкти SPA. 3. Склад, розміри і площі споруд ПФОП залежно від категорії і типу готелю.

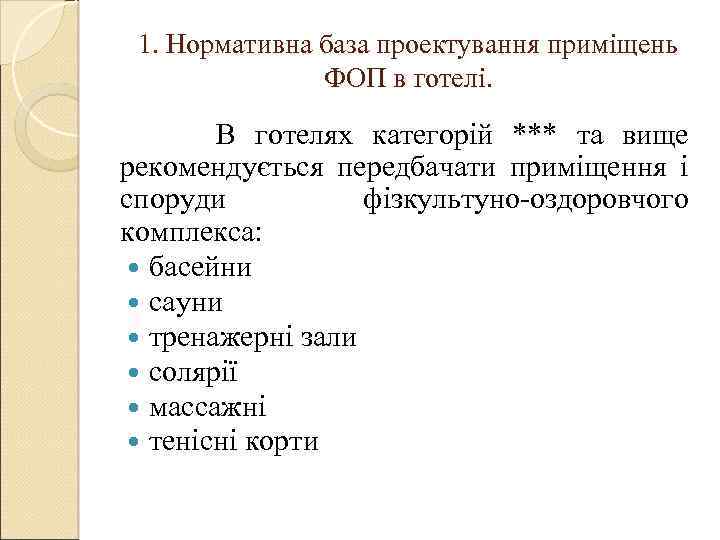

1. Нормативна база проектування приміщень ФОП в готелі. В готелях категорій *** та вище рекомендується передбачати приміщення і споруди фізкультуно-оздоровчого комплекса: басейни сауни тренажерні зали солярії массажні тенісні корти

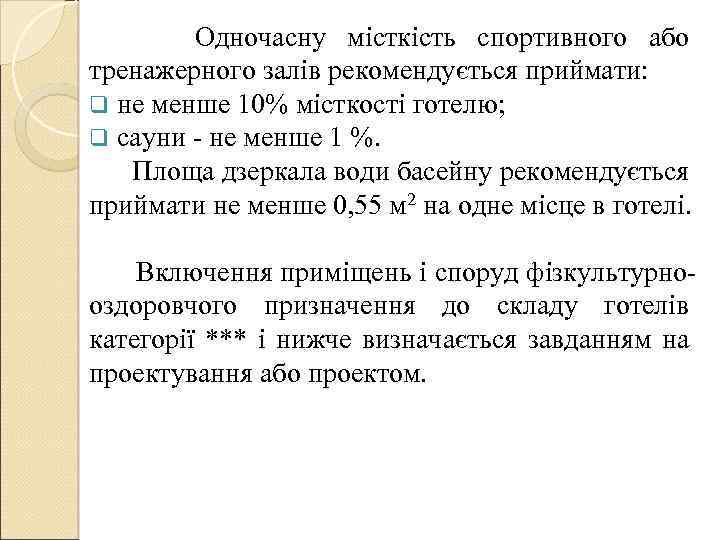

Одночасну місткість спортивного або тренажерного залів рекомендується приймати: q не менше 10% місткості готелю; q сауни - не менше 1 %. Площа дзеркала води басейну рекомендується приймати не менше 0, 55 м 2 на одне місце в готелі. Включення приміщень і споруд фізкультурнооздоровчого призначення до складу готелів категорії *** і нижче визначається завданням на проектування або проектом.

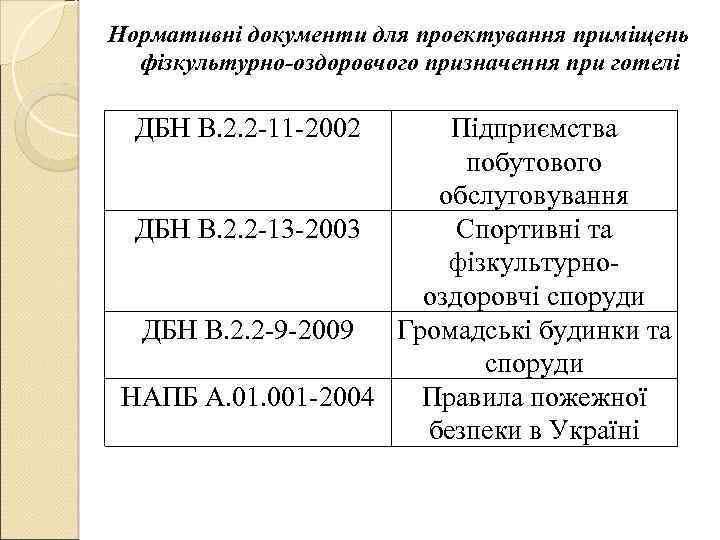

Нормативні документи для проектування приміщень фізкультурно-оздоровчого призначення при готелі ДБН В. 2. 2 -11 -2002 Підприємства побутового обслуговування ДБН В. 2. 2 -13 -2003 Спортивні та фізкультурнооздоровчі споруди ДБН В. 2. 2 -9 -2009 Громадські будинки та споруди НАПБ А. 01. 001 -2004 Правила пожежної безпеки в Україні

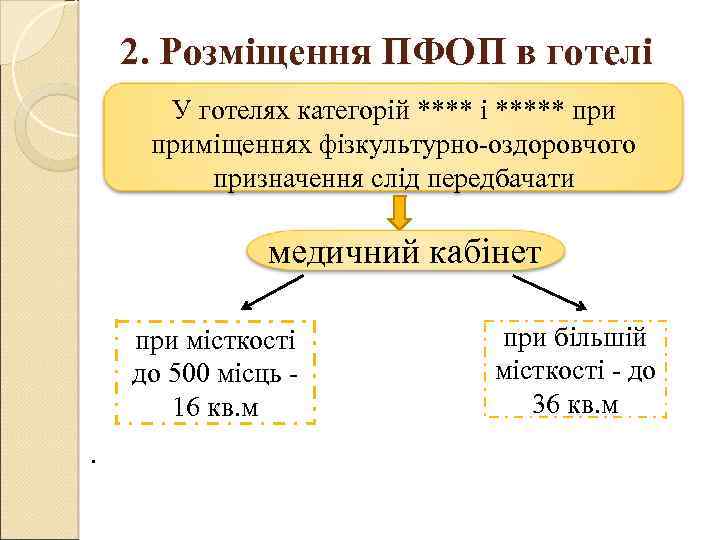

2. Розміщення ПФОП в готелі У готелях категорій **** і ***** приміщеннях фізкультурно-оздоровчого призначення слід передбачати медичний кабінет при місткості до 500 місць 16 кв. м . при більшій місткості - до 36 кв. м

Спортивні та фізкультурно-оздоровчі будинки і споруди за функціональним призначенням поділяються на комплекси та групи: основні - призначені безпосередньо для спортивних та фізкультурно-оздоровчих занять; допоміжні - призначені для осіб, які займаються, тренерів та суддів, а також медичні, службово-адміністративні, складські тощо; комплекси - для глядачів.

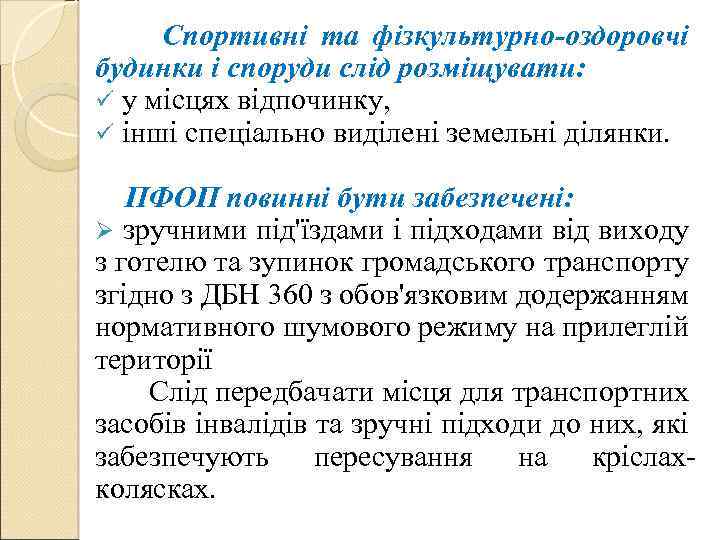

Спортивні та фізкультурно-оздоровчі будинки і споруди слід розміщувати: ü у місцях відпочинку, ü інші спеціально виділені земельні ділянки. ПФОП повинні бути забезпечені: Ø зручними під'їздами і підходами від виходу з готелю та зупинок громадського транспорту згідно з ДБН 360 з обов'язковим додержанням нормативного шумового режиму на прилеглій території Слід передбачати місця для транспортних засобів інвалідів та зручні підходи до них, які забезпечують пересування на кріслахколясках.

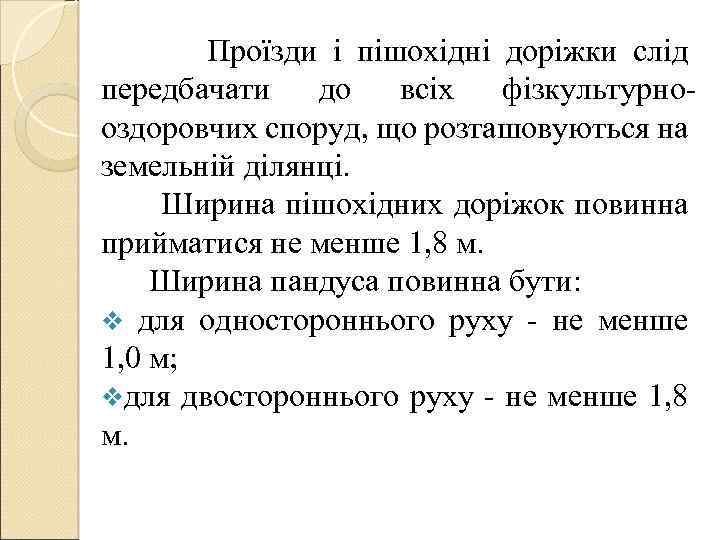

Проїзди і пішохідні доріжки слід передбачати до всіх фізкультурнооздоровчих споруд, що розташовуються на земельній ділянці. Ширина пішохідних доріжок повинна прийматися не менше 1, 8 м. Ширина пандуса повинна бути: v для одностороннього руху - не менше 1, 0 м; vдля двостороннього руху - не менше 1, 8 м.

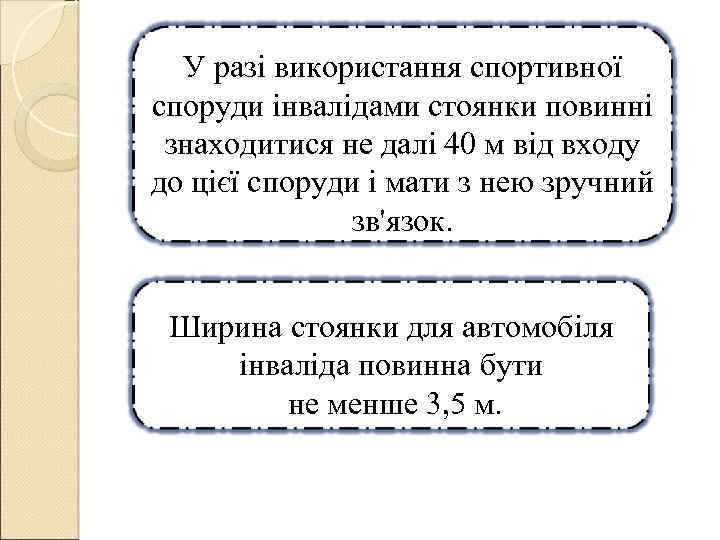

У разі використання спортивної споруди інвалідами стоянки повинні знаходитися не далі 40 м від входу до цієї споруди і мати з нею зручний зв'язок. Ширина стоянки для автомобіля інваліда повинна бути не менше 3, 5 м.

Відкриті басейни Відкриті і криті басейни для оздоровчого плавання, купання, загально-розвиваючих вправ і ігор у воді, а також для навчання плаванню з допоміжними приміщеннями для їх обслуговування можуть проектуватися üв окремо розташованих будинках, üвходити до складу будинків спортивних басейнів, üбути прибудованими або вбудованими у готель. Гардероб при басейні для постояльців готелю може бути по принципу самообслуговування, а для зовнішніх відвідувачів повинен бути обладнаний шафами, причому рекомендується застосовувати (відносно недорогу систему) видачу ключів замість вхідних квитків, якими закриваються шафи або кабіна для переодягання з однаковими номерами. У гостей готелю ключі від номера можуть одночасно підходити до кабін для переодягання або шаф гардеробу басейну.

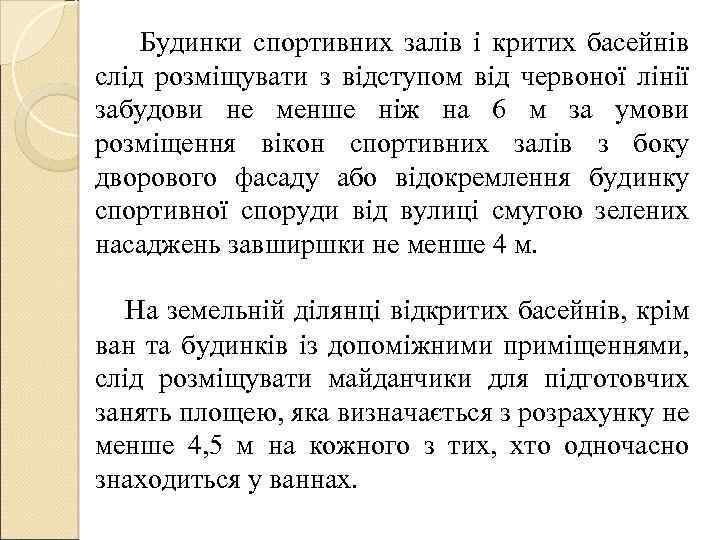

Будинки спортивних залів і критих басейнів слід розміщувати з відступом від червоної лінії забудови не менше ніж на 6 м за умови розміщення вікон спортивних залів з боку дворового фасаду або відокремлення будинку спортивної споруди від вулиці смугою зелених насаджень завширшки не менше 4 м. На земельній ділянці відкритих басейнів, крім ван та будинків із допоміжними приміщеннями, слід розміщувати майданчики для підготовчих занять площею, яка визначається з розрахунку не менше 4, 5 м на кожного з тих, хто одночасно знаходиться у ваннах.

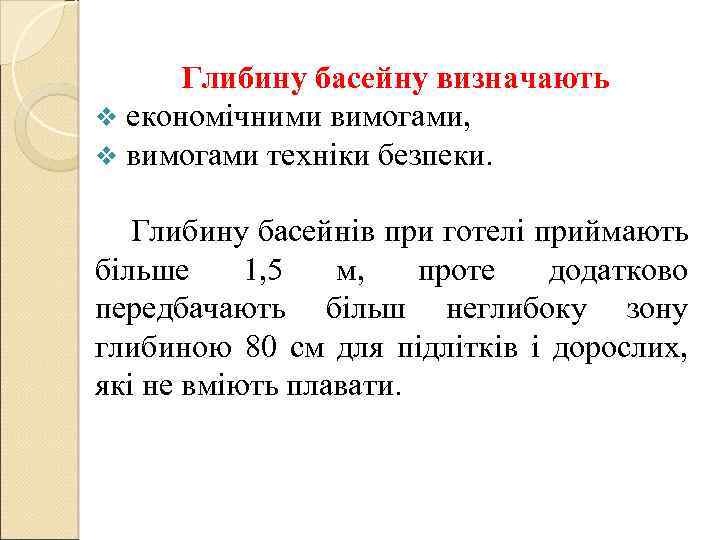

Глибину басейну визначають v економічними вимогами, v вимогами техніки безпеки. Глибину басейнів при готелі приймають більше 1, 5 м, проте додатково передбачають більш неглибоку зону глибиною 80 см для підлітків і дорослих, які не вміють плавати.

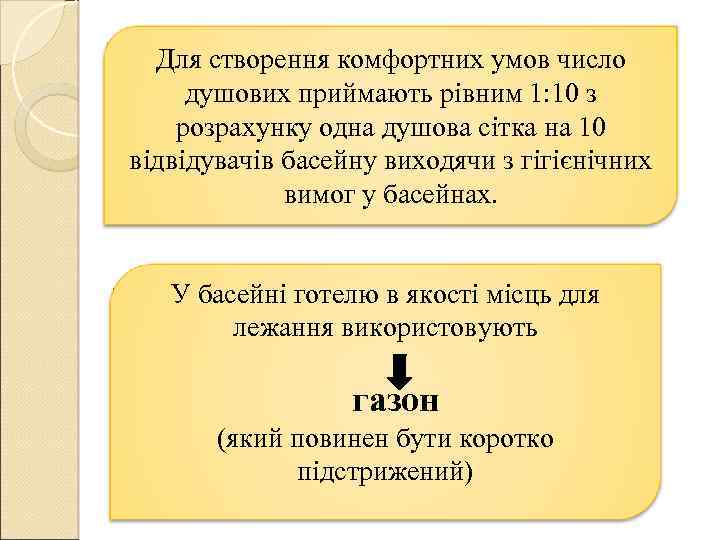

Для створення комфортних умов число душових приймають рівним 1: 10 з розрахунку одна душова сітка на 10 відвідувачів басейну виходячи з гігієнічних вимог у басейнах. У басейні готелю в якості місць для лежання використовують газон (який повинен бути коротко підстрижений)

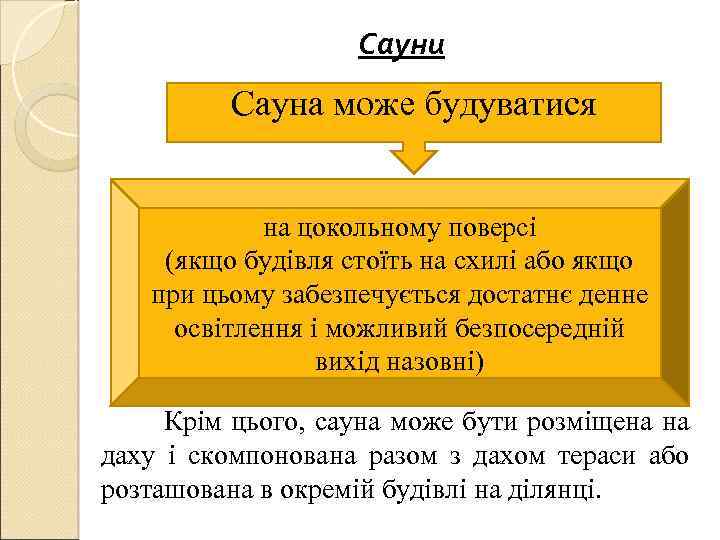

Сауни Сауна може будуватися на цокольному поверсі (якщо будівля стоїть на схилі або якщо при цьому забезпечується достатнє денне освітлення і можливий безпосередній вихід назовні) Крім цього, сауна може бути розміщена на даху і скомпонована разом з дахом тераси або розташована в окремій будівлі на ділянці.

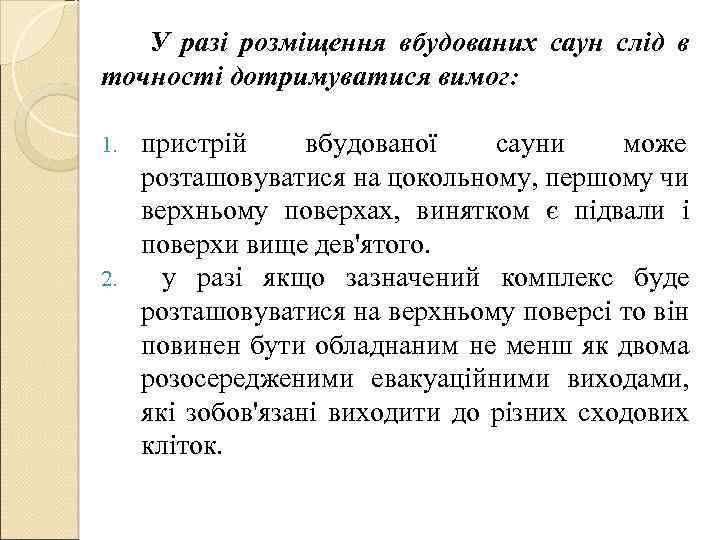

У разі розміщення вбудованих саун слід в точності дотримуватися вимог: пристрій вбудованої сауни може розташовуватися на цокольному, першому чи верхньому поверхах, винятком є підвали і поверхи вище дев'ятого. 2. у разі якщо зазначений комплекс буде розташовуватися на верхньому поверсі то він повинен бути обладнаним не менш як двома розосередженими евакуаційними виходами, які зобов'язані виходити до різних сходових кліток. 1.

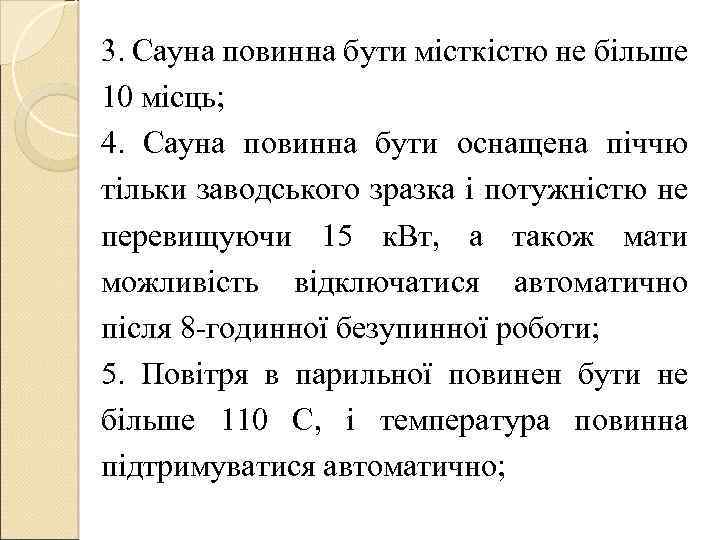

3. Сауна повинна бути місткістю не більше 10 місць; 4. Сауна повинна бути оснащена піччю тільки заводського зразка і потужністю не перевищуючи 15 к. Вт, а також мати можливість відключатися автоматично після 8 -годинної безупинної роботи; 5. Повітря в парильної повинен бути не більше 110 С, і температура повинна підтримуватися автоматично;

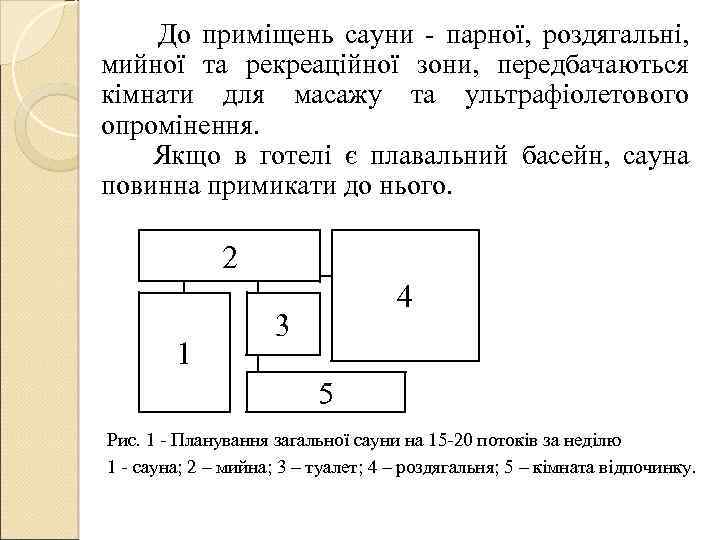

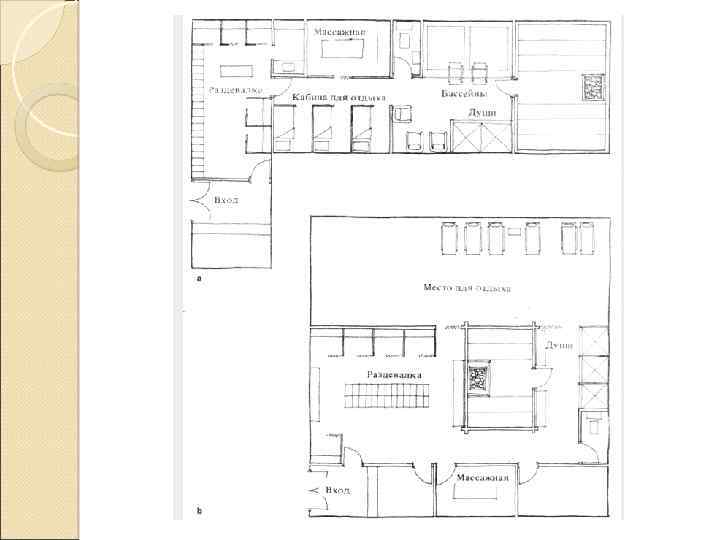

До приміщень сауни - парної, роздягальні, мийної та рекреаційної зони, передбачаються кімнати для масажу та ультрафіолетового опромінення. Якщо в готелі є плавальний басейн, сауна повинна примикати до нього. 2 1 4 3 5 Рис. 1 - Планування загальної сауни на 15 -20 потоків за неділю 1 - сауна; 2 – мийна; 3 – туалет; 4 – роздягальня; 5 – кімната відпочинку.

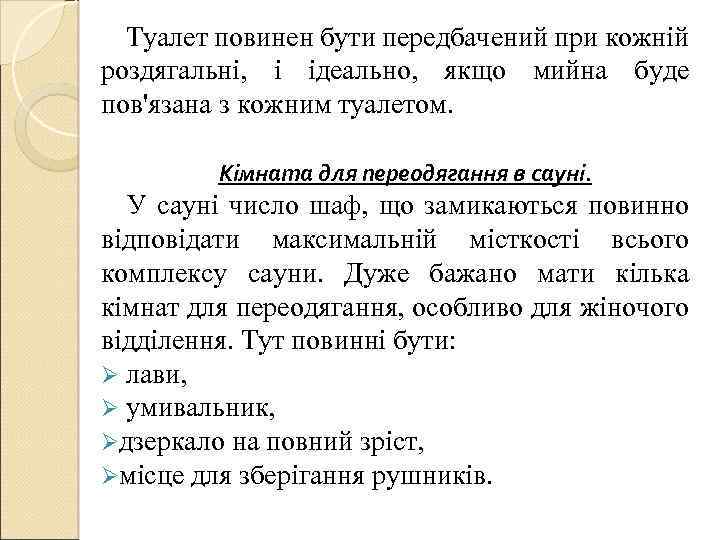

Туалет повинен бути передбачений при кожній роздягальні, і ідеально, якщо мийна буде пов'язана з кожним туалетом. Кімната для переодягання в сауні. У сауні число шаф, що замикаються повинно відповідати максимальній місткості всього комплексу сауни. Дуже бажано мати кілька кімнат для переодягання, особливо для жіночого відділення. Тут повинні бути: Ø лави, Ø умивальник, Øдзеркало на повний зріст, Øмісце для зберігання рушників.

Приміщення для відпочинку в сауні Температура в даних приміщеннях повинна досягати приблизно 20 ° С, отже, необхідно передбачити опалення на час холодних зимових днів. По можливості повинні бути передбачені окремі приміщення для відпочинку у вигляді маленьких кімнат, відокремлюваних розсувними перегородками.

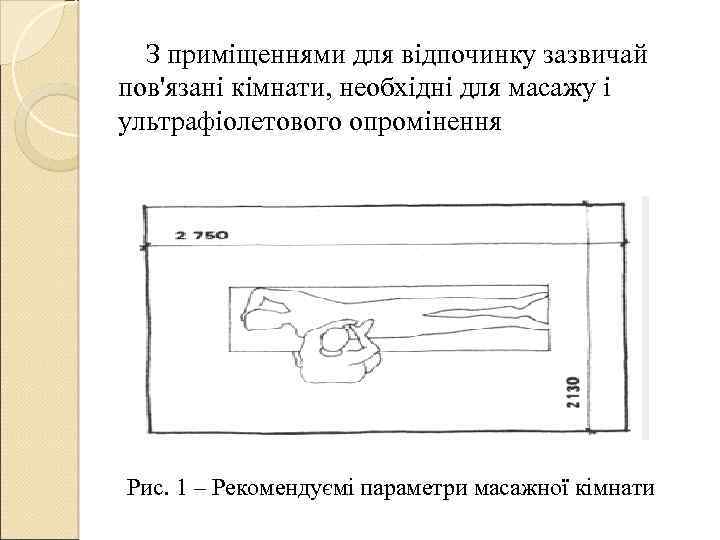

З приміщеннями для відпочинку зазвичай пов'язані кімнати, необхідні для масажу і ультрафіолетового опромінення Рис. 1 – Рекомендуємі параметри масажної кімнати

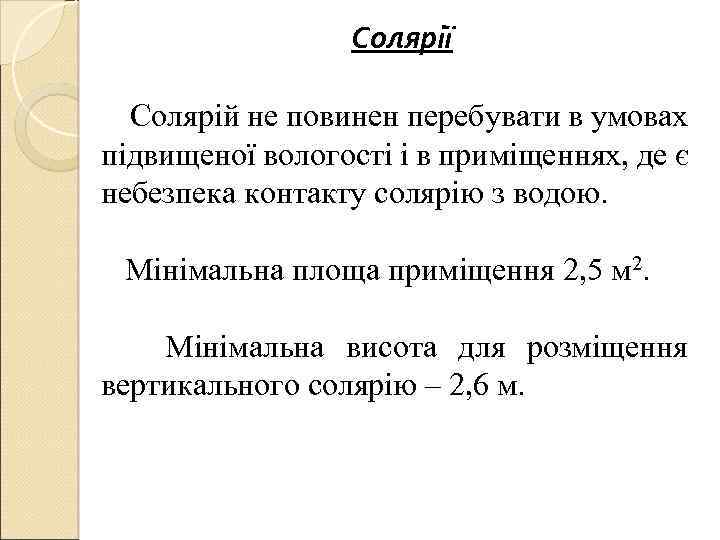

Солярії Солярій не повинен перебувати в умовах підвищеної вологості і в приміщеннях, де є небезпека контакту солярію з водою. Мінімальна площа приміщення 2, 5 м 2. Мінімальна висота для розміщення вертикального солярію – 2, 6 м.

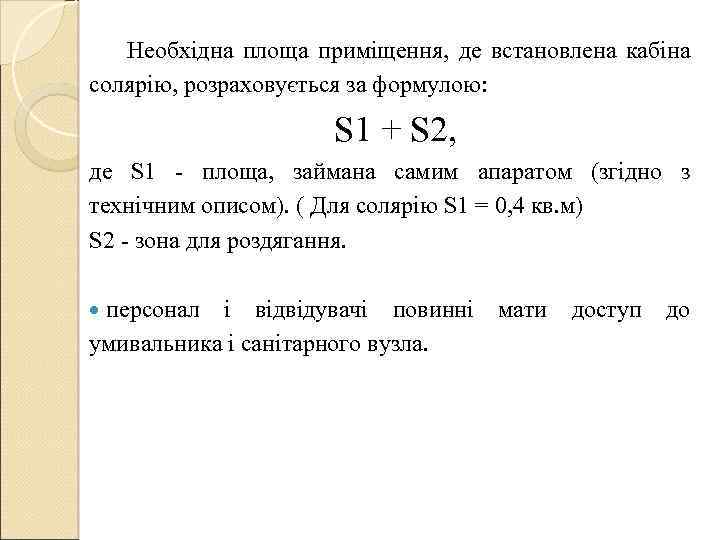

Необхідна площа приміщення, де встановлена кабіна солярію, розраховується за формулою: S 1 + S 2, де S 1 - площа, займана самим апаратом (згідно з технічним описом). ( Для солярію S 1 = 0, 4 кв. м) S 2 - зона для роздягання. персонал і відвідувачі повинні мати доступ до умивальника і санітарного вузла.

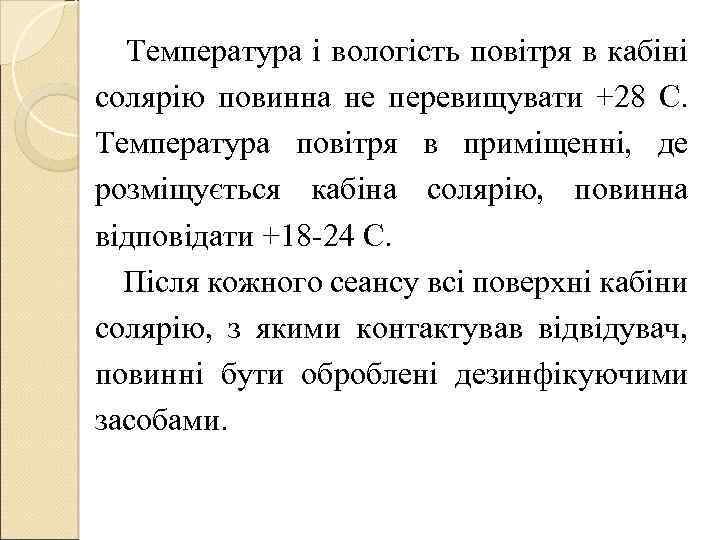

Температура і вологість повітря в кабіні солярію повинна не перевищувати +28 С. Температура повітря в приміщенні, де розміщується кабіна солярію, повинна відповідати +18 -24 С. Після кожного сеансу всі поверхні кабіни солярію, з якими контактував відвідувач, повинні бути оброблені дезинфікуючими засобами.

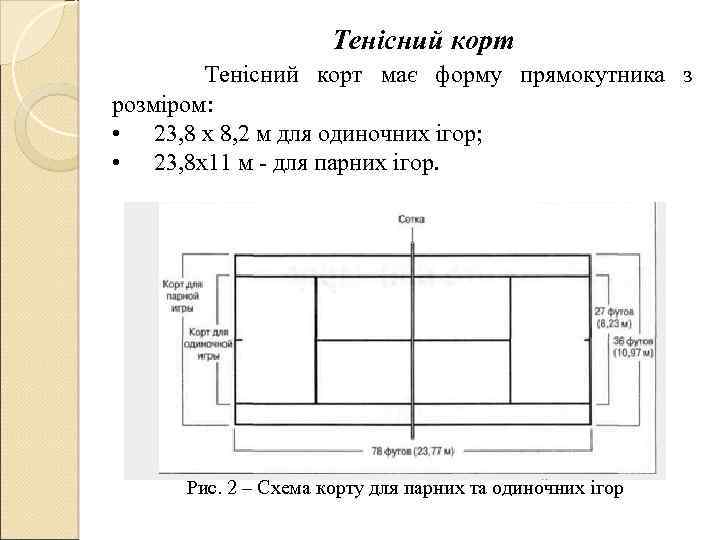

Тенісний корт має форму прямокутника з розміром: • 23, 8 х 8, 2 м для одиночних ігор; • 23, 8 х11 м - для парних ігор. Рис. 2 – Схема корту для парних та одиночних ігор

Розміри тенісного корту Ігрове поле Довжина Ширина 23, 8 11 (8, 23) Тип корту Зони безпеки площадки По довжині По ширині Проф Не Не есійн менше ий 6, 4 3, 66 Клуб Не Не ний менше 5, 48 3, 05 Будівні розміри Довжи на Ширина 40 20 36, 57 18, 29

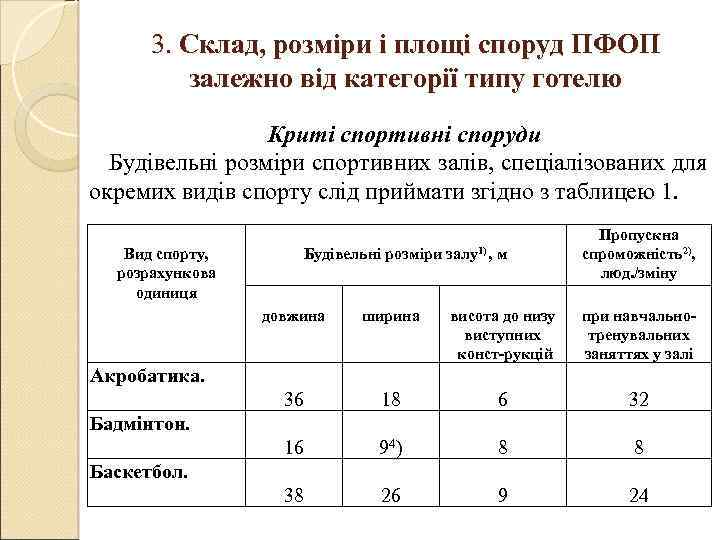

3. Склад, розміри і площі споруд ПФОП залежно від категорії типу готелю Криті спортивні споруди Будівельні розміри спортивних залів, спеціалізованих для окремих видів спорту слід приймати згідно з таблицею 1. Вид спорту, розрахункова одиниця Будівельні розміри залу1) , м Пропускна спроможність2), люд. /зміну довжина ширина висота до низу виступних конст рукцій при навчально тренувальних заняттях у залі 36 18 6 32 16 94) 8 8 38 26 9 24 Акробатика. Бадмінтон. Баскетбол.

Волейбол. 36 Теніс настільний. 9 24 30 18 6 50 21 15 8 10 36 Гімнастика спортивна. Гімнастика художня. Теніс. 18 184) 10 15 9 4 128) 4 (на кожний стіл) Споруди для фізкультурно оздоровчих занять До складу відкритих площин споруд повинні входити: q комплексний майданчик, q смуга для подолання перешкод, q "стежка здоров'я".

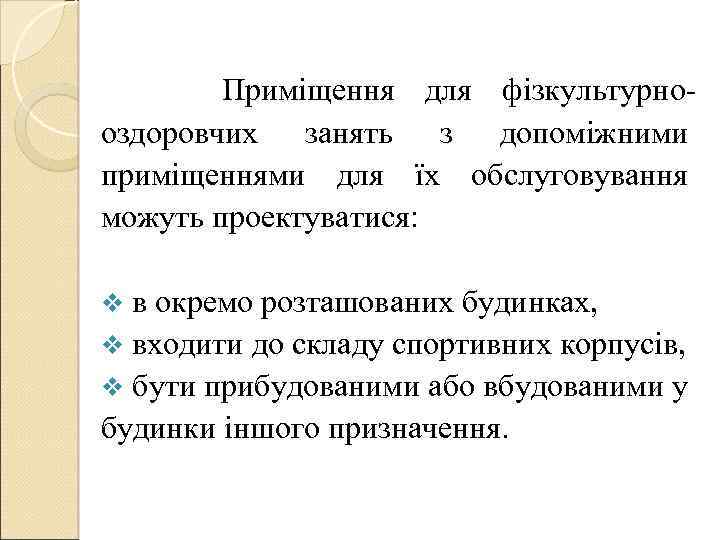

Приміщення для фізкультурнооздоровчих занять з допоміжними приміщеннями для їх обслуговування можуть проектуватися: v в окремо розташованих будинках, v входити до складу спортивних корпусів, v бути прибудованими або вбудованими у будинки іншого призначення.

Розміри приміщень залежно від призначення за видами занять, що у них проводяться, слід приймати за таблицею 2. Вид занять Розміри, м довжина ширина 24 12 18 12 9 Найменша висота 35 26 20 1. Групові заняття із загальної фізичної підготовки 2. Ритмічна 12 12 25 гімнастика, 9 9 15 хореографія 3. Настільний 6 4 4 теніс 4. Заняття з Із розрахунку 4 м 2 на кожний вид Одна на кожну одиницю використанням обладнання, але не менше 20 м 2 **) обладнання тренажерів

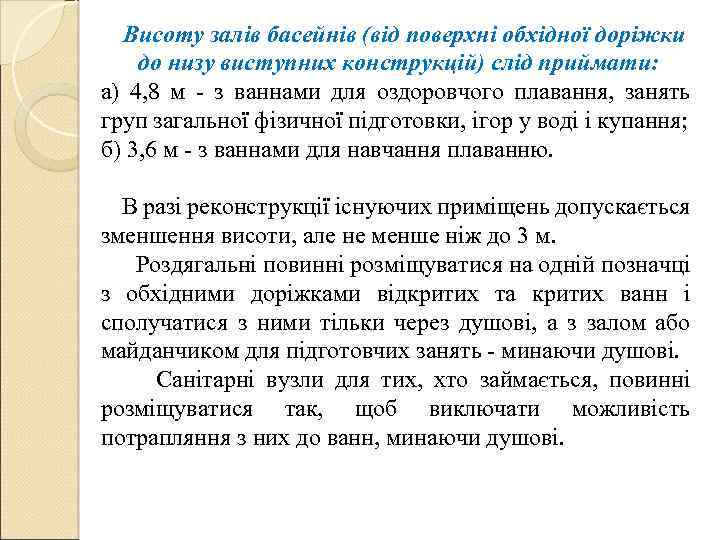

Висоту залів басейнів (від поверхні обхідної доріжки до низу виступних конструкцій) слід приймати: а) 4, 8 м - з ваннами для оздоровчого плавання, занять груп загальної фізичної підготовки, ігор у воді і купання; б) 3, 6 м - з ваннами для навчання плаванню. В разі реконструкції існуючих приміщень допускається зменшення висоти, але не менше ніж до 3 м. Роздягальні повинні розміщуватися на одній позначці з обхідними доріжками відкритих та критих ванн і сполучатися з ними тільки через душові, а з залом або майданчиком для підготовчих занять - минаючи душові. Санітарні вузли для тих, хто займається, повинні розміщуватися так, щоб виключати можливість потрапляння з них до ванн, минаючи душові.

Склад і площі основних і допоміжних приміщень фізкультурно оздоровчого призначення Приміщення Площа, кв. м, не менше, для місткості готелю, міць 50 Спортивний зал 100 300 - - 108 (9 м* 12 м) 500 800 216 432 (12 м* (18 м* 18 м) 24 м) 1000 648 (18 м* 36 м) Приміщення при спортзалі а) кімната інструктора - - 8 8 12 8+12 б) роздягальні з душовими кабінами і сан. вузлами - - 18*2 24*2 30*2 36*2 в) кімната медсестри - - 8 12 12 16 г) господарча комора - - 4 4 6 8

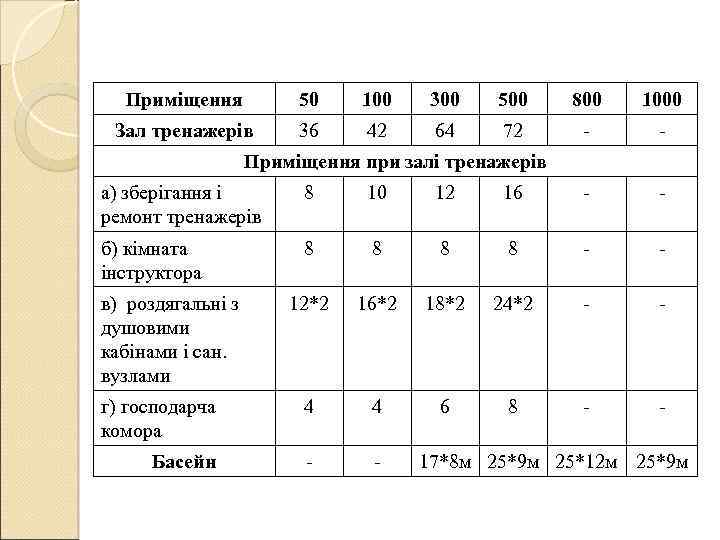

Приміщення 50 100 300 500 800 1000 Зал тренажерів 36 42 64 72 - - Приміщення при залі тренажерів а) зберігання і ремонт тренажерів 8 10 12 16 - - б) кімната інструктора 8 8 - - 12*2 16*2 18*2 24*2 - - г) господарча комора 4 4 6 8 - - Басейн - - в) роздягальні з душовими кабінами і сан. вузлами 17*8 м 25*9 м 25*12 м 25*9 м

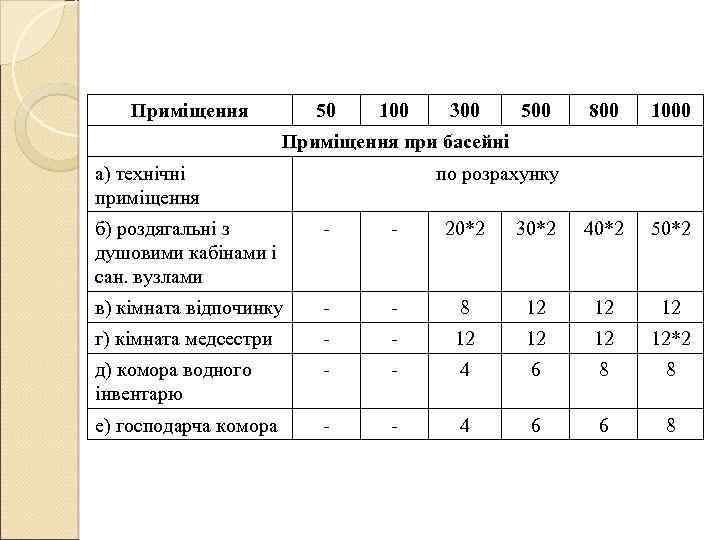

Приміщення 50 100 300 500 800 1000 Приміщення при басейні а) технічні приміщення по розрахунку б) роздягальні з душовими кабінами і сан. вузлами - - 20*2 30*2 40*2 50*2 в) кімната відпочинку - - 8 12 12 12 г) кімната медсестри - - 12 12*2 д) комора водного інвентарю - - 4 6 8 8 е) господарча комора - - 4 6 6 8

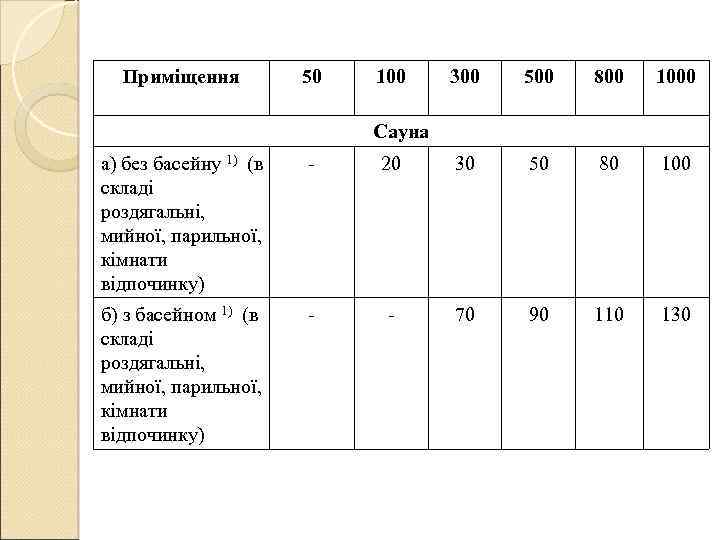

Приміщення 50 100 300 500 800 1000 Сауна а) без басейну 1) (в складі роздягальні, мийної, парильної, кімнати відпочинку) - 20 30 50 80 100 б) з басейном 1) (в складі роздягальні, мийної, парильної, кімнати відпочинку) - - 70 90 110 130
