Лекція 10 Принтери та сканери Вступ до спеціальності

Лекція 10: Принтери та сканери Вступ до спеціальності

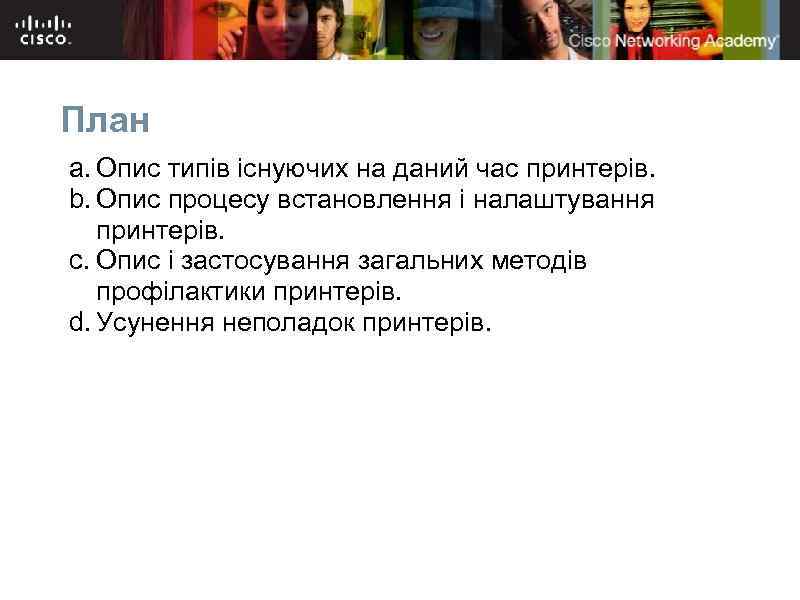

План a. Опис типів існуючих на даний час принтерів. b. Опис процесу встановлення і налаштування принтерів. c. Опис і застосування загальних методів профілактики принтерів. d. Усунення неполадок принтерів.

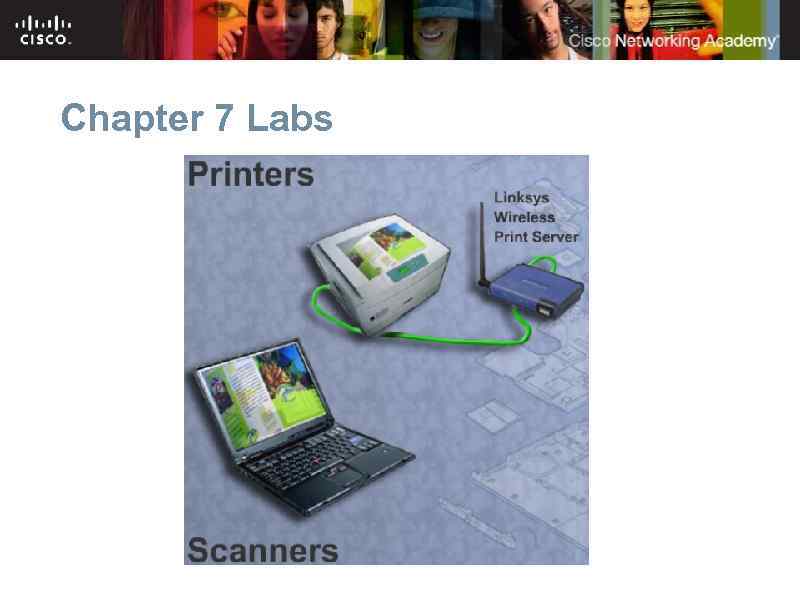

Chapter 7 Labs

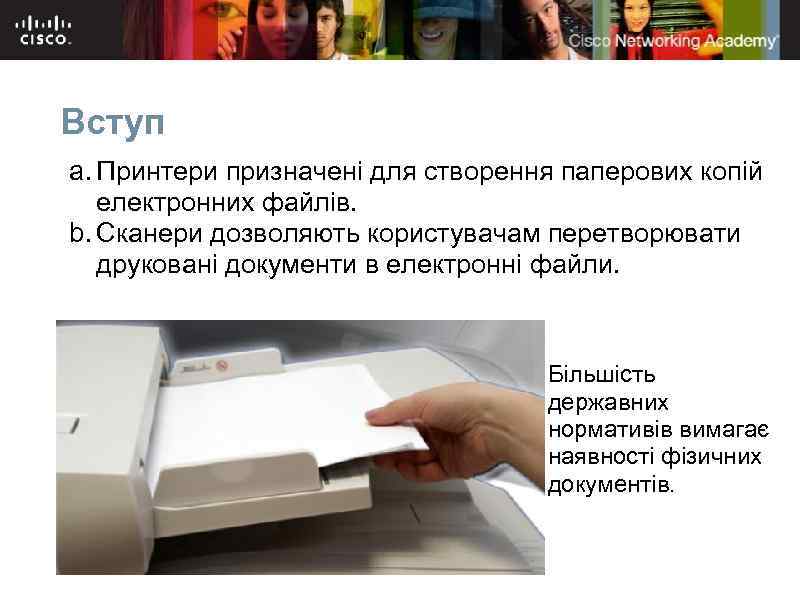

Вступ a. Принтери призначені для створення паперових копій електронних файлів. b. Сканери дозволяють користувачам перетворювати друковані документи в електронні файли. Більшість державних нормативів вимагає наявності фізичних документів.

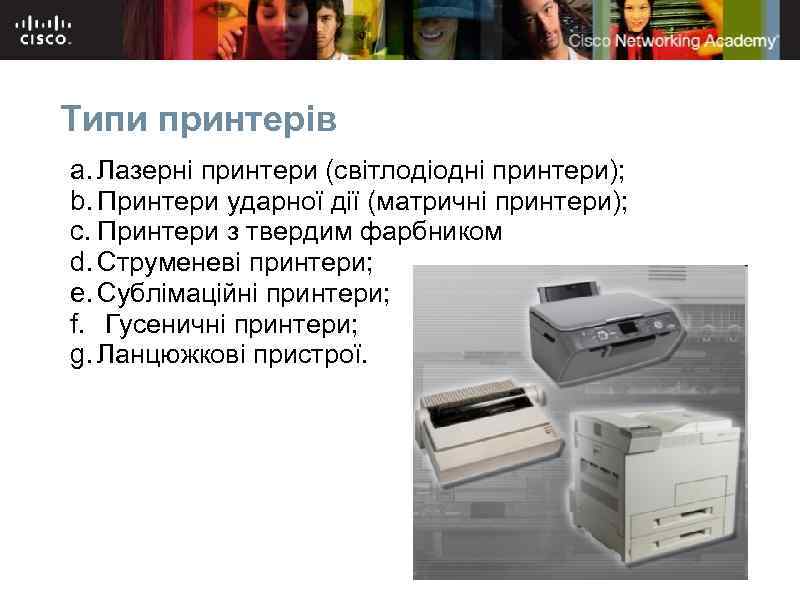

Типи принтерів a. Лазерні принтери (світлодіодні принтери); b. Принтери ударної дії (матричні принтери); c. Принтери з твердим фарбником d. Струменеві принтери; e. Сублімаційні принтери; f. Гусеничні принтери; g. Ланцюжкові пристрої.

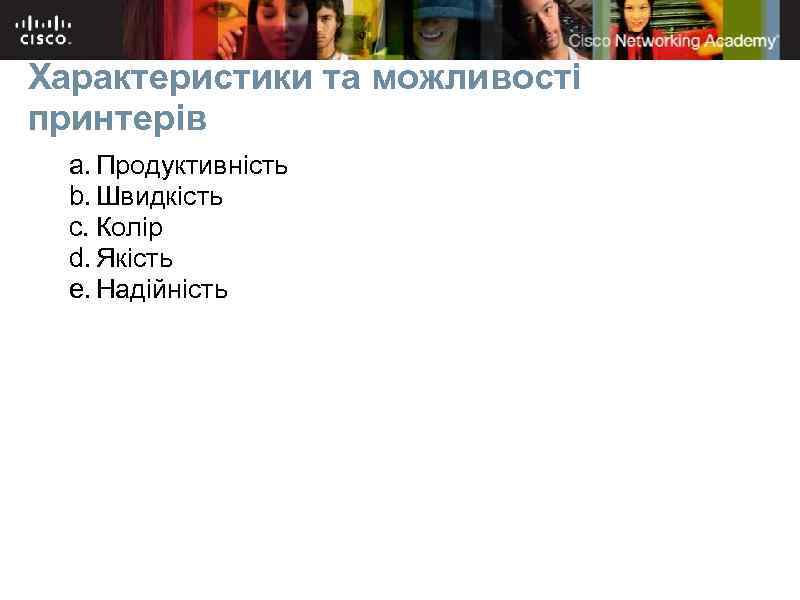

Характеристики та можливості принтерів a. Продуктивність b. Швидкість c. Колір d. Якість e. Надійність

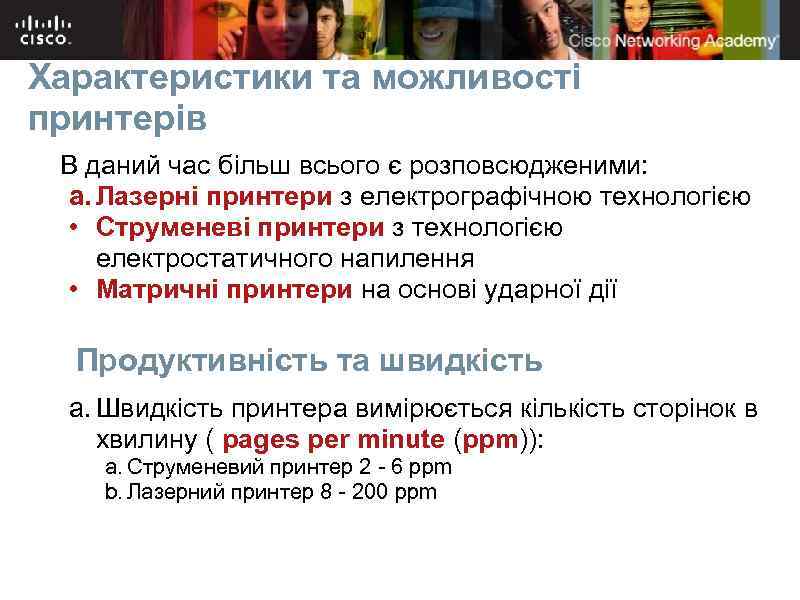

Характеристики та можливості принтерів В даний час більш всього є розповсюдженими: a. Лазерні принтери з електрографічною технологією • Струменеві принтери з технологією електростатичного напилення • Матричні принтери на основі ударної дії Продуктивність та швидкість a. Швидкість принтера вимірюється кількість сторінок в хвилину ( pages per minute (ppm)): a. Струменевий принтер 2 - 6 ppm b. Лазерний принтер 8 - 200 ppm

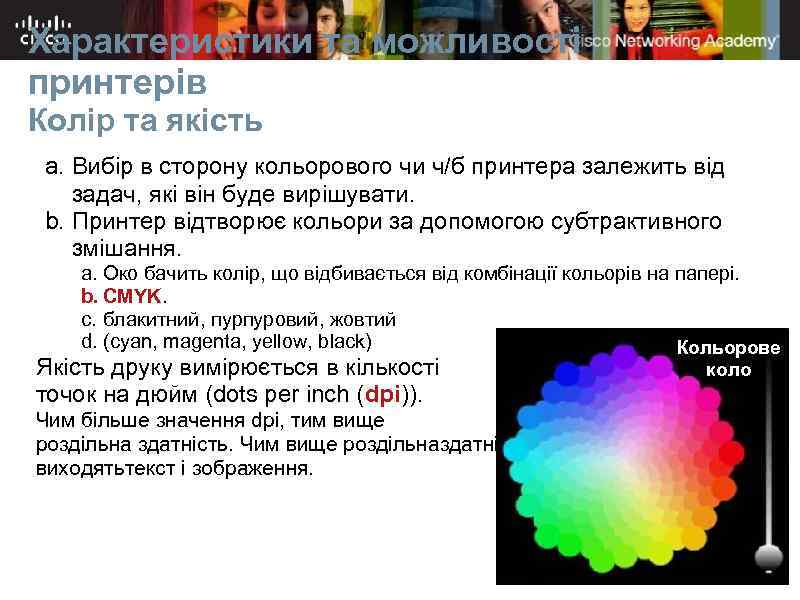

Характеристики та можливості принтерів Колір та якість a. Вибір в сторону кольорового чи ч/б принтера залежить від задач, які він буде вирішувати. b. Принтер відтворює кольори за допомогою субтрактивного змішання. a. Око бачить колір, що відбивається від комбінації кольорів на папері. b. CMYK. c. блакитний, пурпуровий, жовтий d. (cyan, magenta, yellow, black) Кольорове Якість друку вимірюється в кількості точок на дюйм (dots per inch (dpi)). коло Чим більше значення dpi, тим вище роздільна здатність. Чим вище роздільназдатність, тим більш чіткими виходятьтекст і зображення.

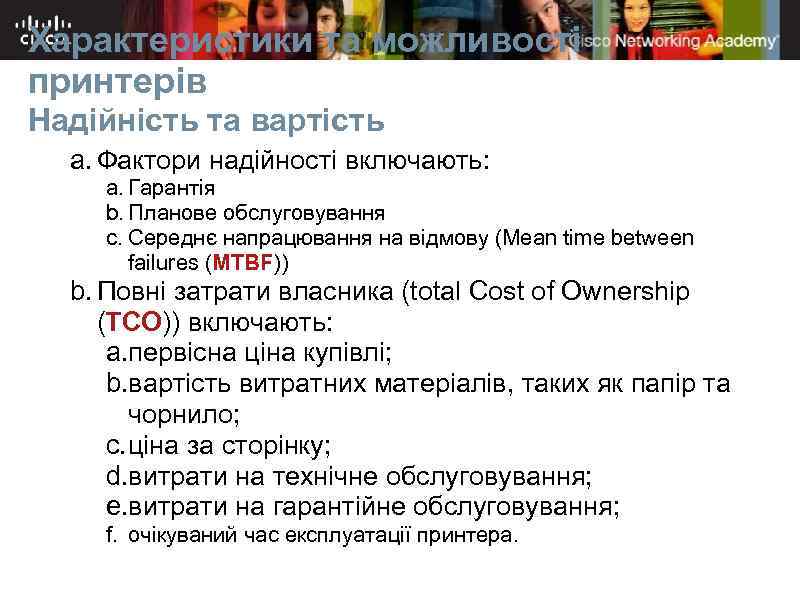

Характеристики та можливості принтерів Надійність та вартість a. Фактори надійності включають: a. Гарантія b. Планове обслуговування c. Середнє напрацювання на відмову (Mean time between failures (MTBF)) b. Повні затрати власника (total Cost of Ownership (TCO)) включають: a. первісна ціна купівлі; b. вартість витратних матеріалів, таких як папір та чорнило; c. ціна за сторінку; d. витрати на технічне обслуговування; e. витрати на гарантійне обслуговування; f. очікуваний час експлуатації принтера.

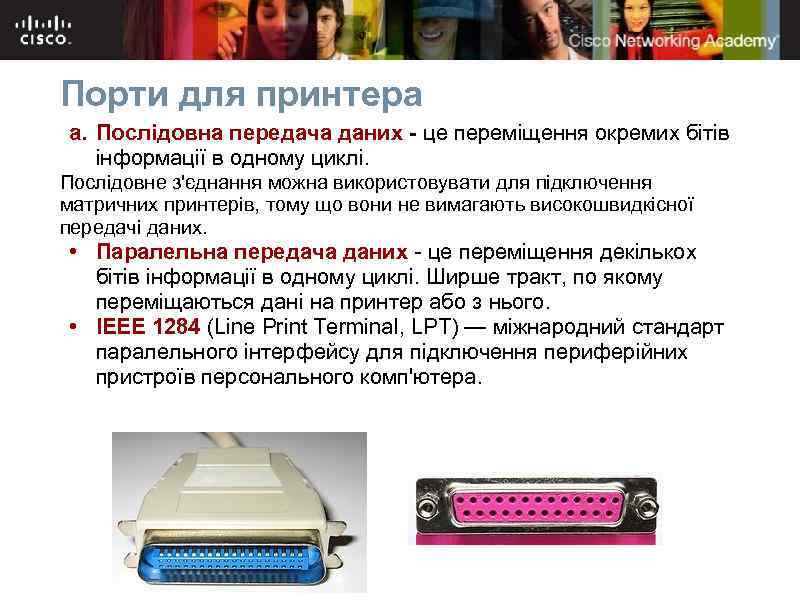

Порти для принтера a. Послідовна передача даних - це переміщення окремих бітів інформації в одному циклі. Послідовне з'єднання можна використовувати для підключення матричних принтерів, тому що вони не вимагають високошвидкісної передачі даних. • Паралельна передача даних - це переміщення декількох бітів інформації в одному циклі. Ширше тракт, по якому переміщаються дані на принтер або з нього. • IEEE 1284 (Line Print Terminal, LPT) — міжнародний стандарт паралельного інтерфейсу для підключення периферійних пристроїв персонального комп'ютера.

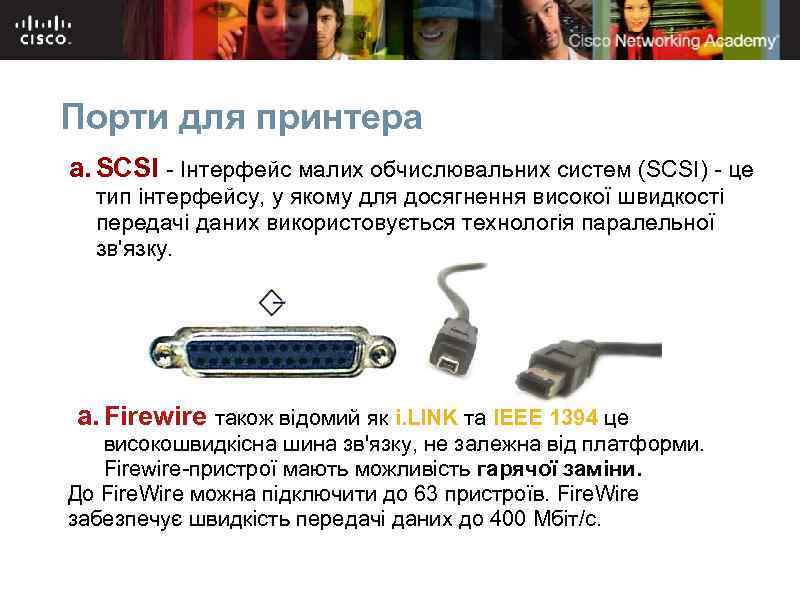

Порти для принтера a. SCSI - Інтерфейс малих обчислювальних систем (SCSI) - це тип інтерфейсу, у якому для досягнення високої швидкості передачі даних використовується технологія паралельної зв'язку. a. Firewire також відомий як i. LINK та IEEE 1394 це високошвидкісна шина зв'язку, не залежна від платформи. Firewire-пристрої мають можливість гарячої заміни. До Fire. Wire можна підключити до 63 пристроїв. Fire. Wire забезпечує швидкість передачі даних до 400 Мбіт/с.

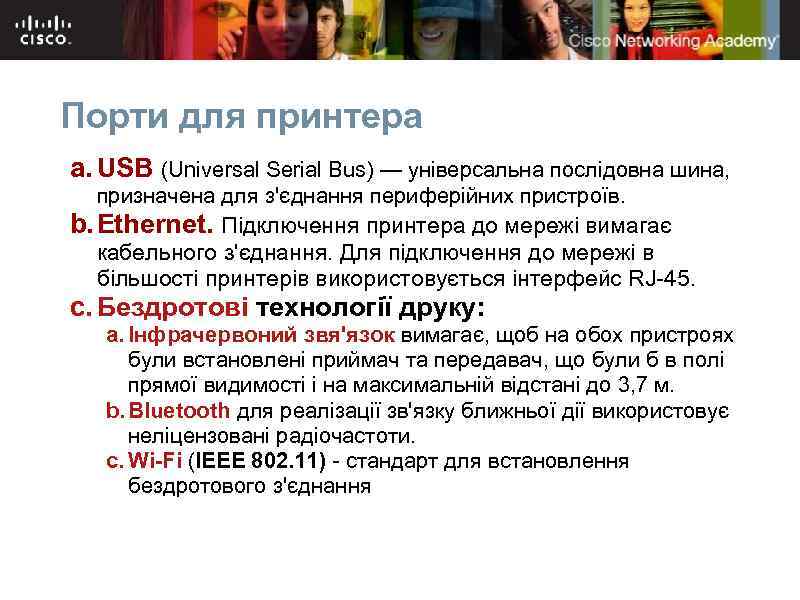

Порти для принтера a. USB (Universal Serial Bus) — універсальна послідовна шина, призначена для з'єднання периферійних пристроїв. b. Ethernet. Підключення принтера до мережі вимагає кабельного з'єднання. Для підключення до мережі в більшості принтерів використовується інтерфейс RJ-45. c. Бездротові технології друку: a. Інфрачервоний звя'язок вимагає, щоб на обох пристроях були встановлені приймач та передавач, що були б в полі прямої видимості і на максимальній відстані до 3, 7 м. b. Bluetooth для реалізації зв'язку ближньої дії використовує неліцензовані радіочастоти. c. Wi-Fi (IEEE 802. 11) - стандарт для встановлення бездротового з'єднання

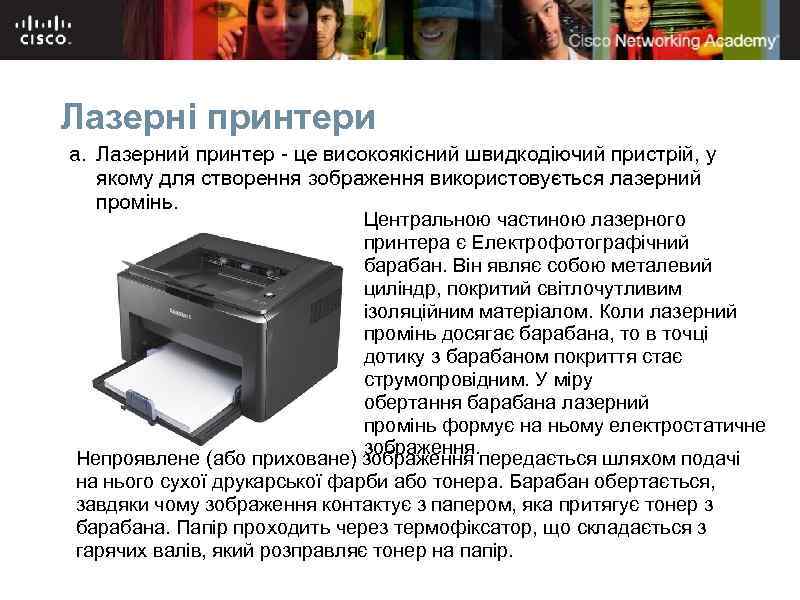

Лазерні принтери a. Лазерний принтер - це високоякісний швидкодіючий пристрій, у якому для створення зображення використовується лазерний промінь. Центральною частиною лазерного принтера є Електрофотографічний барабан. Він являє собою металевий циліндр, покритий світлочутливим ізоляційним матеріалом. Коли лазерний промінь досягає барабана, то в точці дотику з барабаном покриття стає струмопровідним. У міру обертання барабана лазерний промінь формує на ньому електростатичне зображення. Непроявлене (або приховане) зображення передається шляхом подачі на нього сухої друкарської фарби або тонера. Барабан обертається, завдяки чому зображення контактує з папером, яка притягує тонер з барабана. Папір проходить через термофіксатор, що складається з гарячих валів, який розправляє тонер на папір.

Лазерні принтери Основними компонентами лазерного принтера є: 1. Фотовал 2. Зарядний валик 3. Лазер 4. Дзеркало 5. Розподільна лінза 6. Картридж з тонером 7. Магнітний вал 8. Папір 9. Ракель 10. Бункер з відпрацьованим тонером 11. Піч

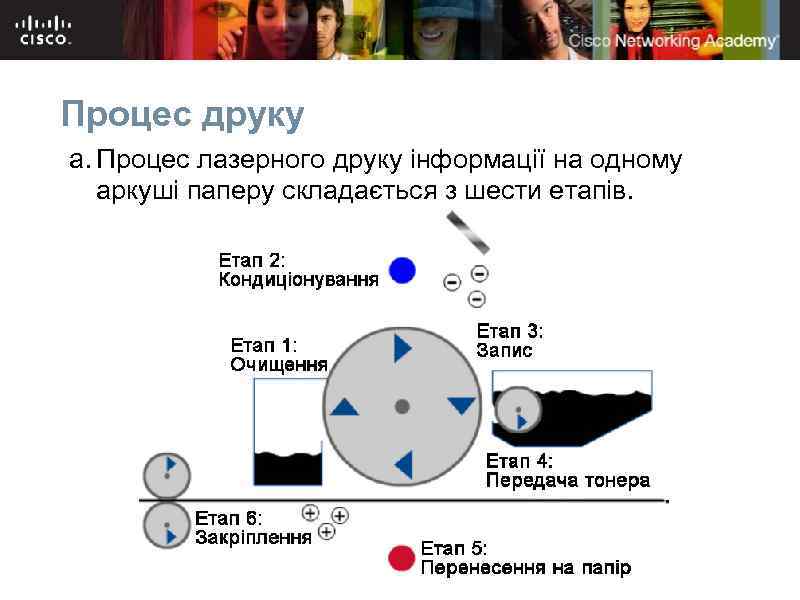

Процес друку a. Процес лазерного друку інформації на одному аркуші паперу складається з шести етапів.

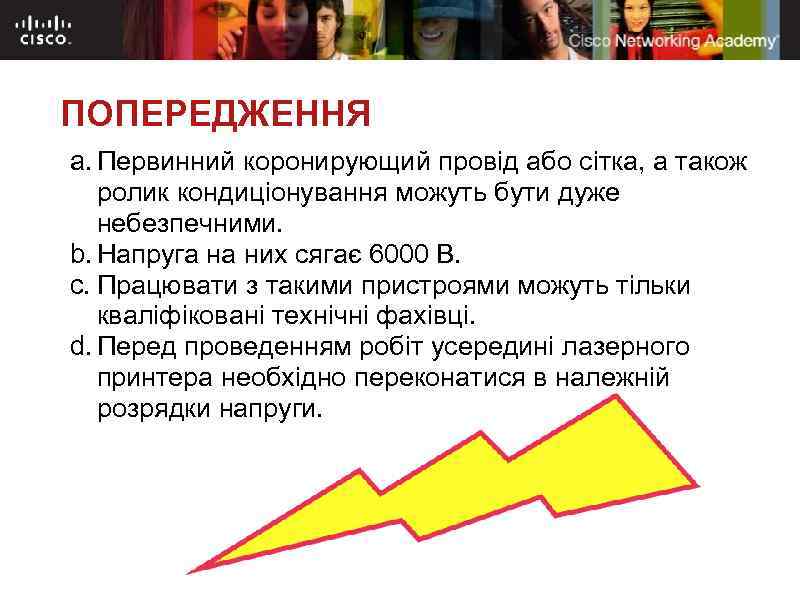

ПОПЕРЕДЖЕННЯ a. Первинний коронирующий провід або сітка, а також ролик кондиціонування можуть бути дуже небезпечними. b. Напруга на них сягає 6000 В. c. Працювати з такими пристроями можуть тільки кваліфіковані технічні фахівці. d. Перед проведенням робіт усередині лазерного принтера необхідно переконатися в належній розрядки напруги.

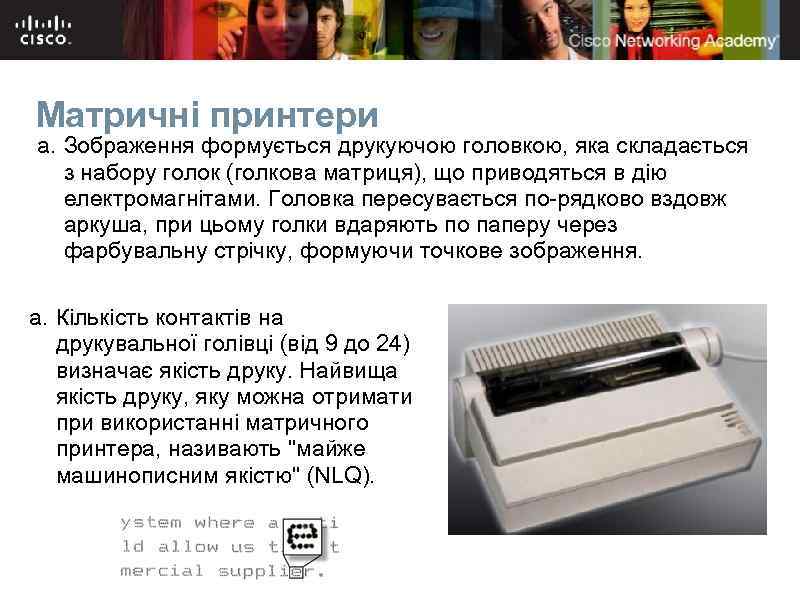

Матричні принтери a. Зображення формується друкуючою головкою, яка складається з набору голок (голкова матриця), що приводяться в дію електромагнітами. Головка пересувається по-рядково вздовж аркуша, при цьому голки вдаряють по паперу через фарбувальну стрічку, формуючи точкове зображення. a. Кількість контактів на друкувальної голівці (від 9 до 24) визначає якість друку. Найвища якість друку, яку можна отримати при використанні матричного принтера, називають "майже машинописним якістю" (NLQ).

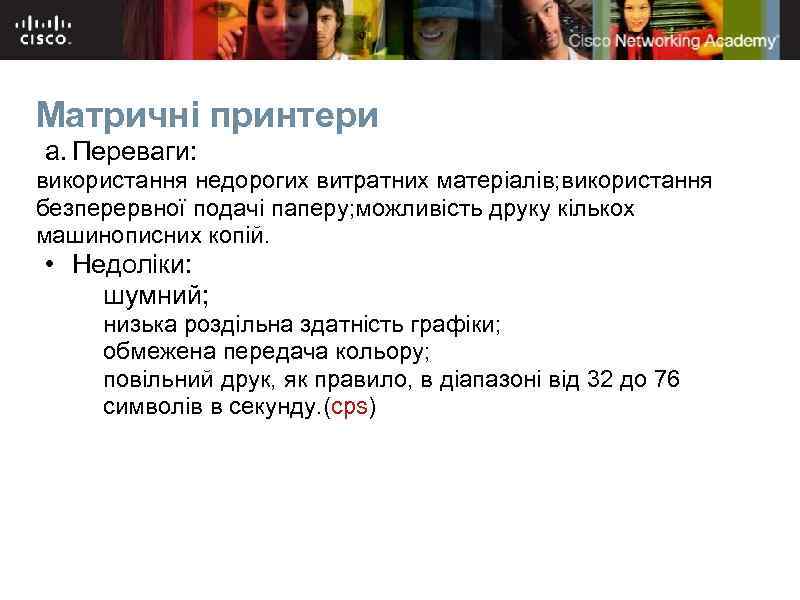

Матричні принтери a. Переваги: використання недорогих витратних матеріалів; використання безперервної подачі паперу; можливість друку кількох машинописних копій. • Недоліки: шумний; низька роздільна здатність графіки; обмежена передача кольору; повільний друк, як правило, в діапазоні від 32 до 76 символів в секунду. (cps)

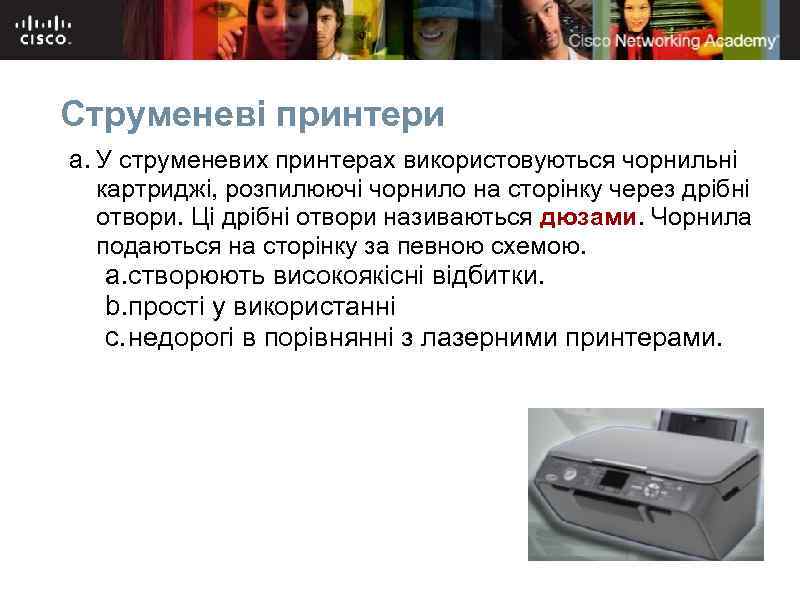

Струменеві принтери a. У струменевих принтерах використовуються чорнильні картриджі, розпилюючі чорнило на сторінку через дрібні отвори. Ці дрібні отвори називаються дюзами. Чорнила подаються на сторінку за певною схемою. a. створюють високоякісні відбитки. b. прості у використанні c. недорогі в порівнянні з лазерними принтерами.

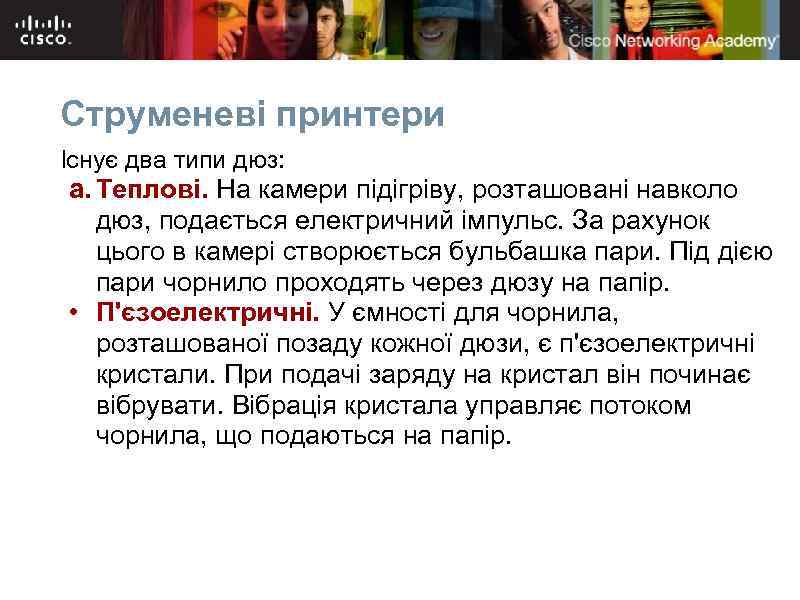

Струменеві принтери Існує два типи дюз: a. Теплові. На камери підігріву, розташовані навколо дюз, подається електричний імпульс. За рахунок цього в камері створюється бульбашка пари. Під дією пари чорнило проходять через дюзу на папір. • П'єзоелектричні. У ємності для чорнила, розташованої позаду кожної дюзи, є п'єзоелектричні кристали. При подачі заряду на кристал він починає вібрувати. Вібрація кристала управляє потоком чорнила, що подаються на папір.

Компоненти струйного принтера

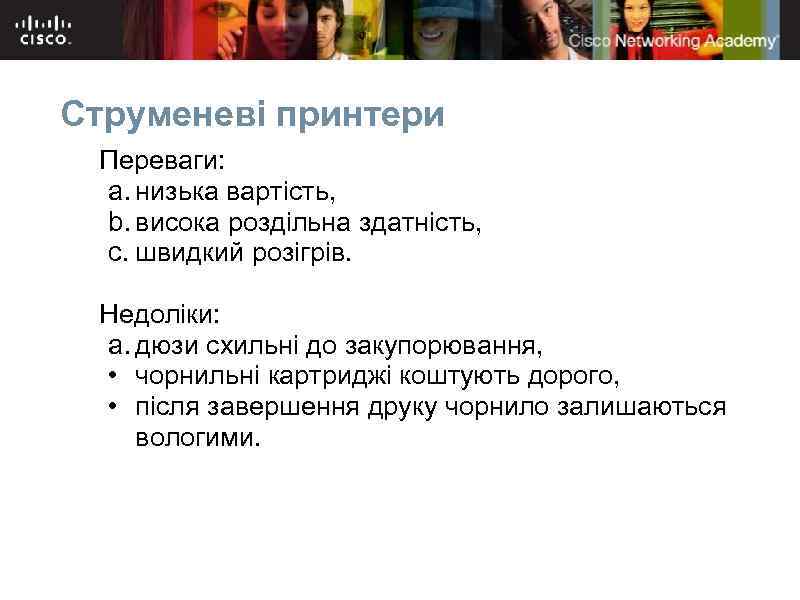

Струменеві принтери Переваги: a. низька вартість, b. висока роздільна здатність, c. швидкий розігрів. Недоліки: a. дюзи схильні до закупорювання, • чорнильні картриджі коштують дорого, • після завершення друку чорнило залишаються вологими.

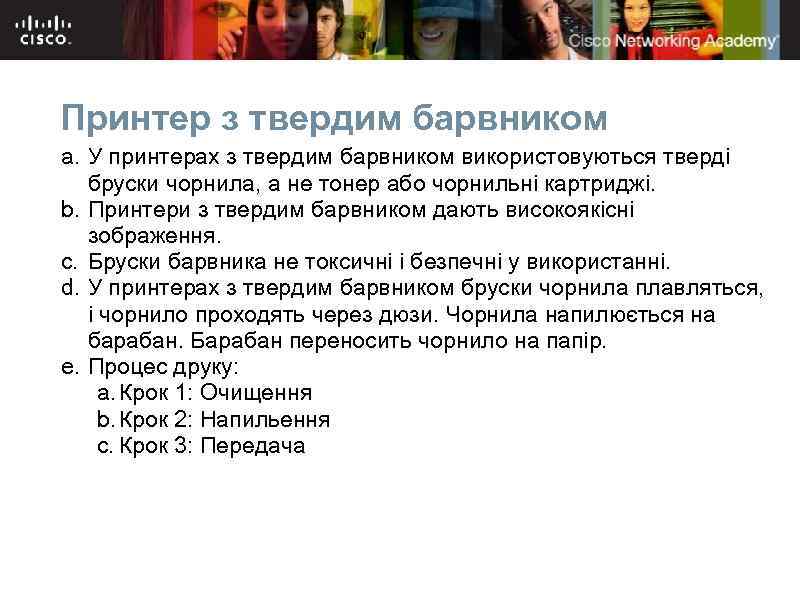

Принтер з твердим барвником a. У принтерах з твердим барвником використовуються тверді бруски чорнила, а не тонер або чорнильні картриджі. b. Принтери з твердим барвником дають високоякісні зображення. c. Бруски барвника не токсичні і безпечні у використанні. d. У принтерах з твердим барвником бруски чорнила плавляться, і чорнило проходять через дюзи. Чорнила напилюється на барабан. Барабан переносить чорнило на папір. e. Процес друку: a. Крок 1: Очищення b. Крок 2: Напильення c. Крок 3: Передача

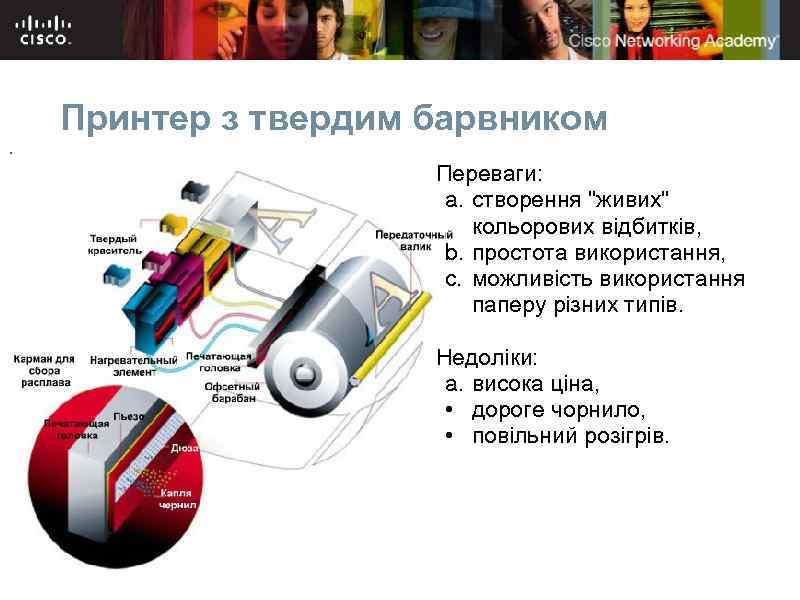

Принтер з твердим барвником Переваги: a. створення "живих" кольорових відбитків, b. простота використання, c. можливість використання паперу різних типів. Недоліки: a. висока ціна, • дороге чорнило, • повільний розігрів.

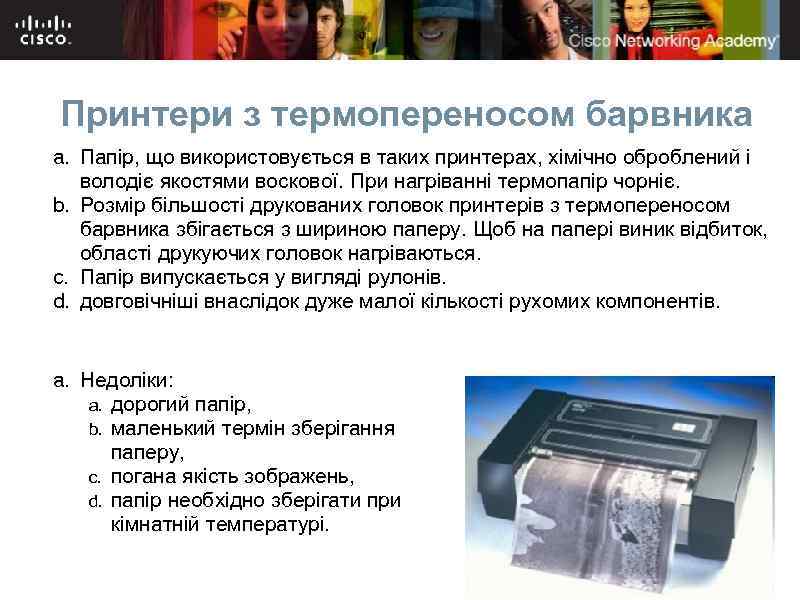

Принтери з термопереносом барвника a. Папір, що використовується в таких принтерах, хімічно оброблений і володіє якостями воскової. При нагріванні термопапір чорніє. b. Розмір більшості друкованих головок принтерів з термопереносом барвника збігається з шириною паперу. Щоб на папері виник відбиток, області друкуючих головок нагріваються. c. Папір випускається у вигляді рулонів. d. довговічніші внаслідок дуже малої кількості рухомих компонентів. a. Недоліки: a. дорогий папір, b. маленький термін зберігання паперу, c. погана якість зображень, d. папір необхідно зберігати при кімнатній температурі.

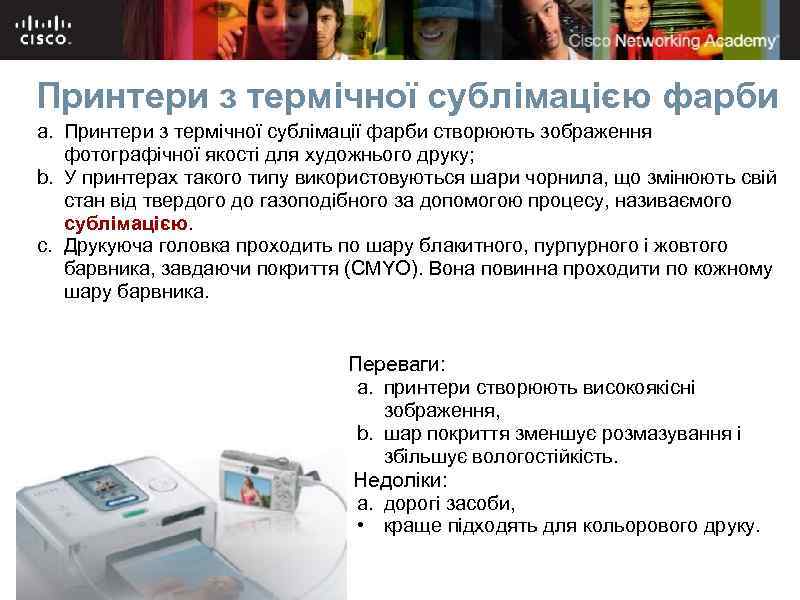

Принтери з термічної сублімацією фарби a. Принтери з термічної сублімації фарби створюють зображення фотографічної якості для художнього друку; b. У принтерах такого типу використовуються шари чорнила, що змінюють свій стан від твердого до газоподібного за допомогою процесу, називаємого сублімацією. c. Друкуюча головка проходить по шару блакитного, пурпурного і жовтого барвника, завдаючи покриття (CMYO). Вона повинна проходити по кожному шару барвника. Переваги: a. принтери створюють високоякісні зображення, b. шар покриття зменшує розмазування і збільшує вологостійкість. Недоліки: a. дорогі засоби, • краще підходять для кольорового друку.

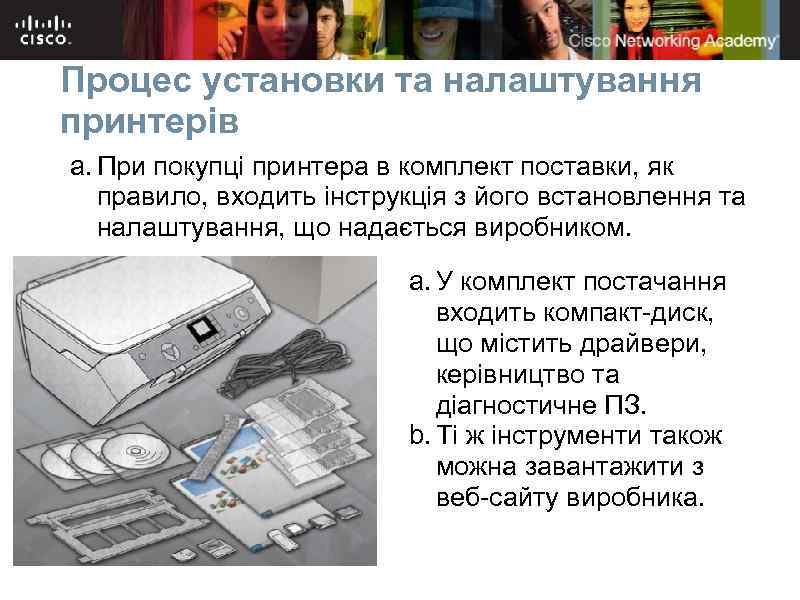

Процес установки та налаштування принтерів a. При покупці принтера в комплект поставки, як правило, входить інструкція з його встановлення та налаштування, що надається виробником. a. У комплект постачання входить компакт-диск, що містить драйвери, керівництво та діагностичне ПЗ. b. Ті ж інструменти також можна завантажити з веб-сайту виробника.

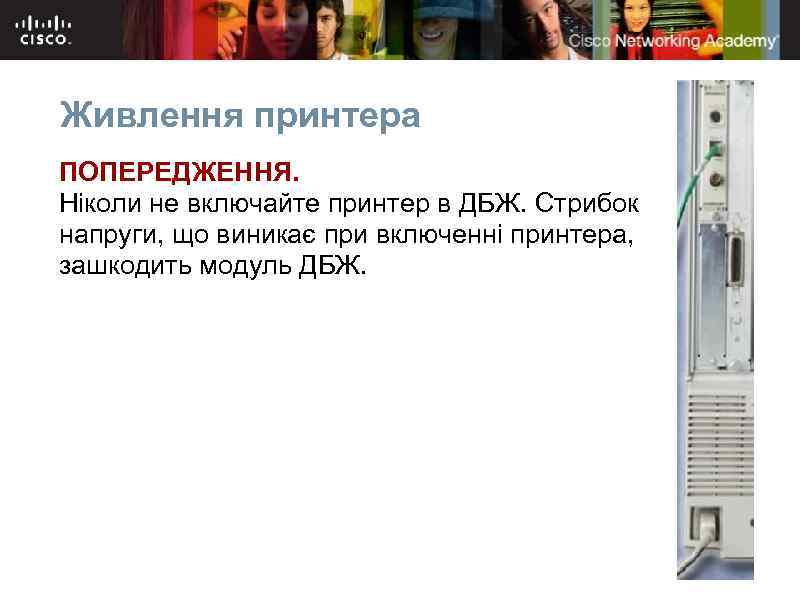

Живлення принтера ПОПЕРЕДЖЕННЯ. Ніколи не включайте принтер в ДБЖ. Стрибок напруги, що виникає при включенні принтера, зашкодить модуль ДБЖ.

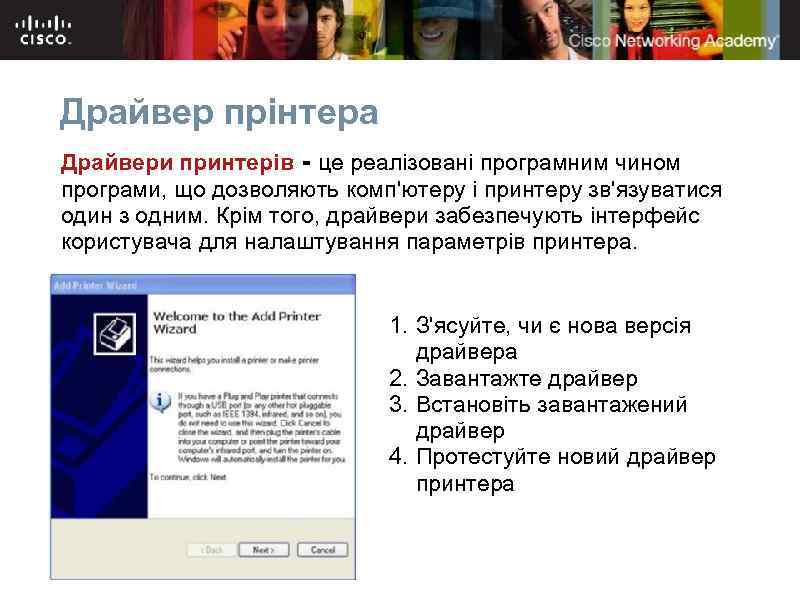

Драйвер прінтера Драйвери принтерів - це реалізовані програмним чином програми, що дозволяють комп'ютеру і принтеру зв'язуватися один з одним. Крім того, драйвери забезпечують інтерфейс користувача для налаштування параметрів принтера. 1. З'ясуйте, чи є нова версія драйвера 2. Завантажте драйвер 3. Встановіть завантажений драйвер 4. Протестуйте новий драйвер принтера

Вбудоване ПЗ принтеера (Firmware) a. Firmware - це комплект команд, що зберігаються в принтері. Вбудоване управляє роботою принтера.

Пам'ять принтера a. Пам'ять принтера використовується для буферизації завдань друку, створення сторінок, або створення зображень для документів a. Adding printer memory can improve printing speed and allow the printer to handle more complex print jobs. b. Print-job buffering - це здатність принтера захоплювати стільки завдань, скільки може вміститись в його внутрішній пам'яті. c. Характеристики пам'яті - одні виробники принтерів використовують пам'ять стандартних типів, а у інших виробників вона патентована. d. Наявність і заповнення пам'яті - в деяких принтерах є кілька гнізд для пам'яті.

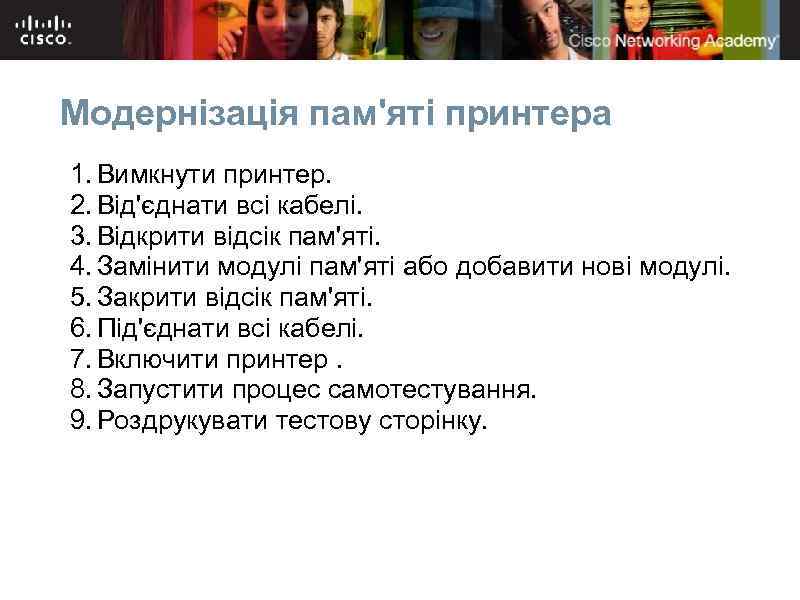

Модернізація пам'яті принтера 1. Вимкнути принтер. 2. Від'єднати всі кабелі. 3. Відкрити відсік пам'яті. 4. Замінити модулі пам'яті або добавити нові модулі. 5. Закрити відсік пам'яті. 6. Під'єднати всі кабелі. 7. Включити принтер. 8. Запустити процес самотестування. 9. Роздрукувати тестову сторінку.

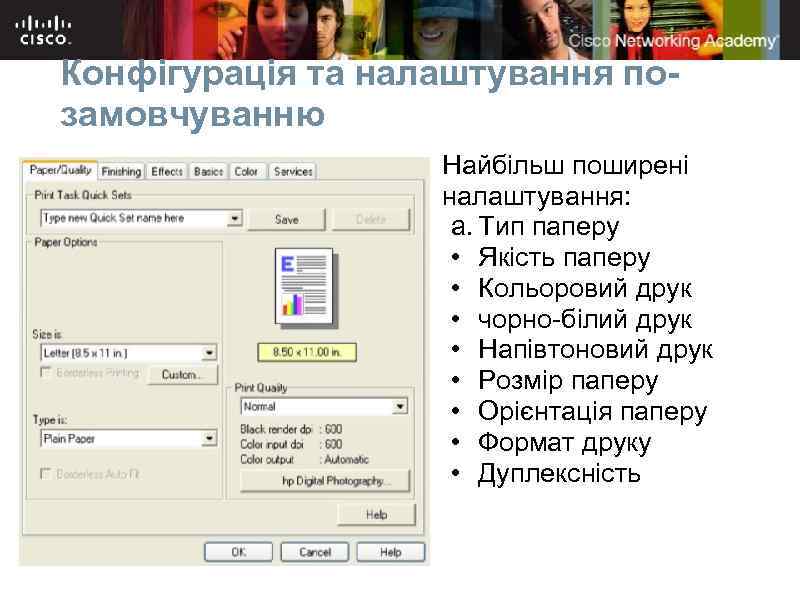

Конфігурація та налаштування позамовчуванню Найбільш поширені налаштування: a. Тип паперу • Якість паперу • Кольоровий друк • чорно-білий друк • Напівтоновий друк • Розмір паперу • Орієнтація паперу • Формат друку • Дуплексність

Оптимізація продуктивності принтера a. Параметри буфера друку a. можливість скасовувати або припиняти завдання в черзі друку. b. Калібрування кольорів a. можливість коригувати параметри таким чином, щоб кольори на екрані збігалися з кольорами на віддрукованому аркуші. c. Орієнтація паперу a. можливість вибирати альбомну або книжкову орієнтацію зображення.

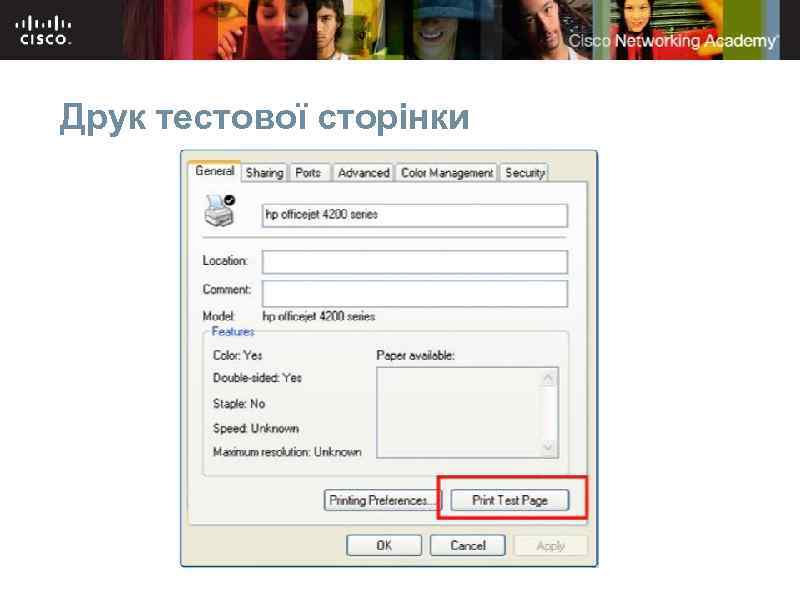

Друк тестової сторінки

Друк з командного рядка

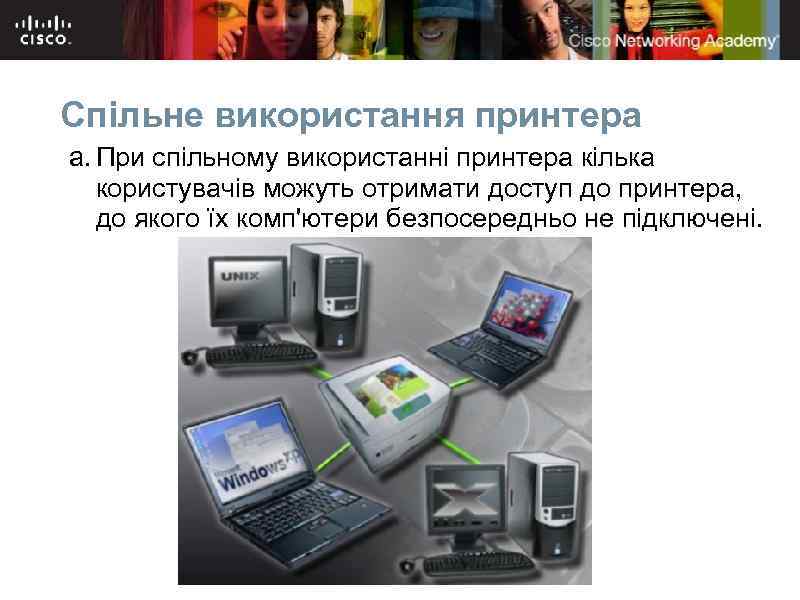

Спільне використання принтера a. При спільному використанні принтера кілька користувачів можуть отримати доступ до принтера, до якого їх комп'ютери безпосередньо не підключені.

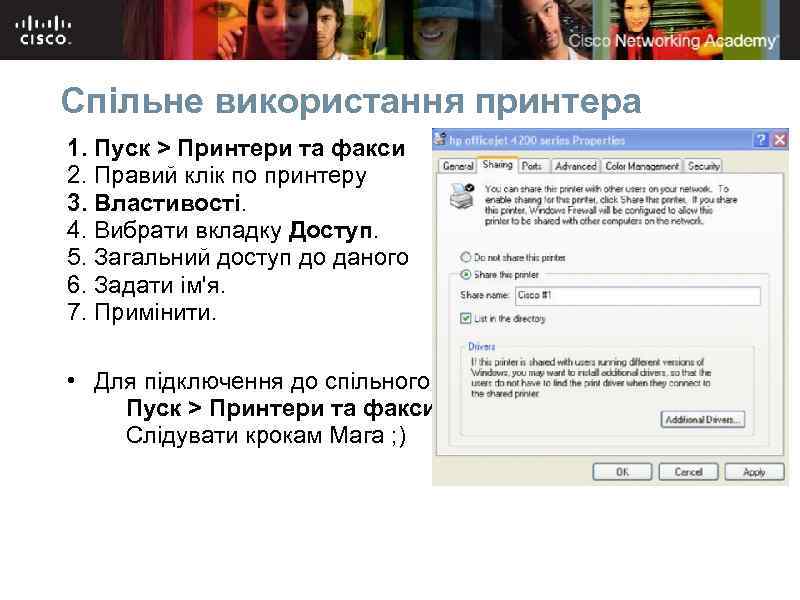

Спільне використання принтера 1. Пуск > Принтери та факси 2. Правий клік по принтеру 3. Властивості. 4. Вибрати вкладку Доступ. 5. Загальний доступ до даного принтеру. 6. Задати ім'я. 7. Примінити. • Для підключення до спільного принтера з іншого ПК: Пуск > Принтери та факси > Добавити принтер Слідувати крокам Мага ; )

Профілактичне обслуговування a. Принтери мають рухомі компоненти, які з часом або внаслідок тривалої експлуатації можуть зношуватися. b. Щоб пристрої працювали належним чином, необхідно регулярно проводити їх технічне обслуговування. c. На функціонування рухомих компонентів може впливати пил і інші частинки, що містяться в повітрі.

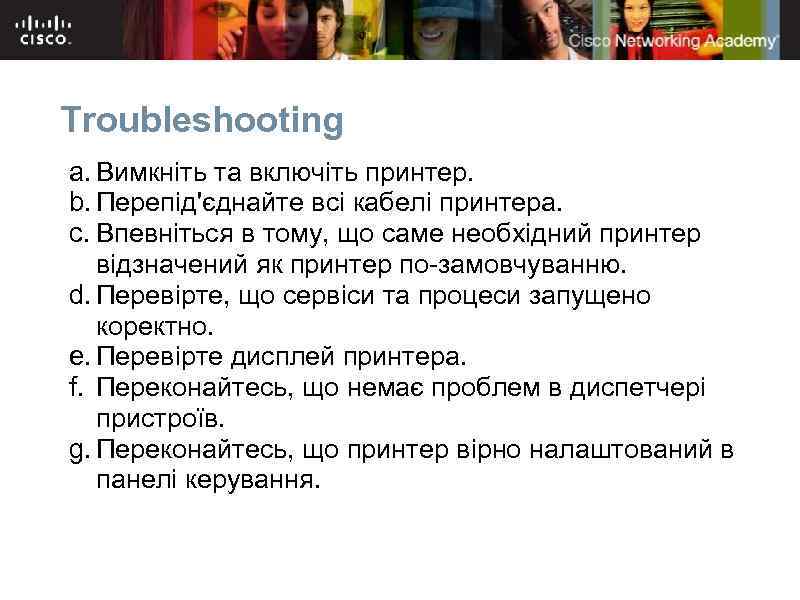

Troubleshooting a. Вимкніть та включіть принтер. b. Перепід'єднайте всі кабелі принтера. c. Впевніться в тому, що саме необхідний принтер відзначений як принтер по-замовчуванню. d. Перевірте, що сервіси та процеси запущено коректно. e. Перевірте дисплей принтера. f. Переконайтесь, що немає проблем в диспетчері пристроїв. g. Переконайтесь, що принтер вірно налаштований в панелі керування.

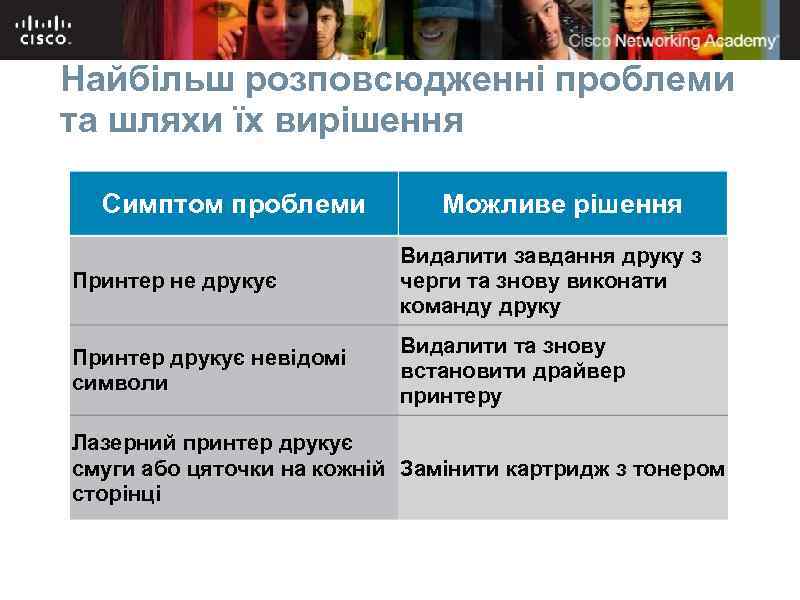

Найбільш розповсюдженні проблеми та шляхи їх вирішення Симптом проблеми Можливе рішення Принтер не друкує Видалити завдання друку з черги та знову виконати команду друку Принтер друкує невідомі символи Видалити та знову встановити драйвер принтеру Лазерний принтер друкує смуги або цяточки на кожній Замінити картридж з тонером сторінці

Підсумки a. Типи та форм-фактори принтерів b. Характеристики принтерів c. Типи під'єднання, кабелі та інтерфейси d. Інсталяція, налаштування та надання загального доступу для принтерів
