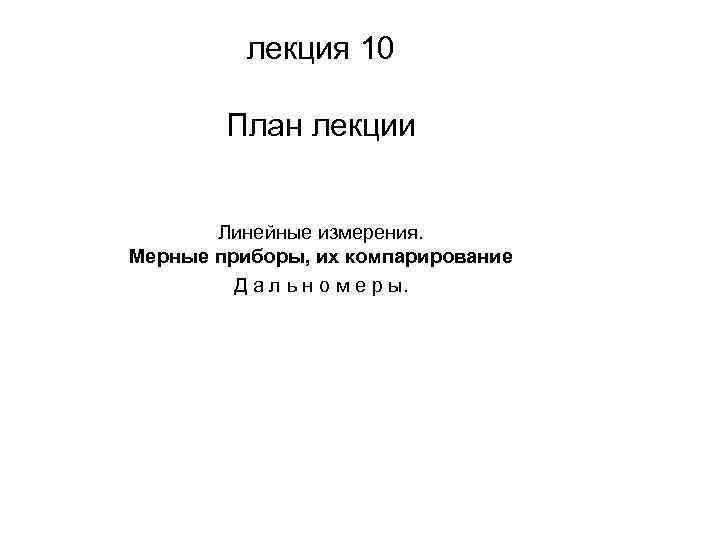

лекция 10 План лекции Линейные измерения. Мерные приборы, их компарирование Д а л ь н о м е р ы.

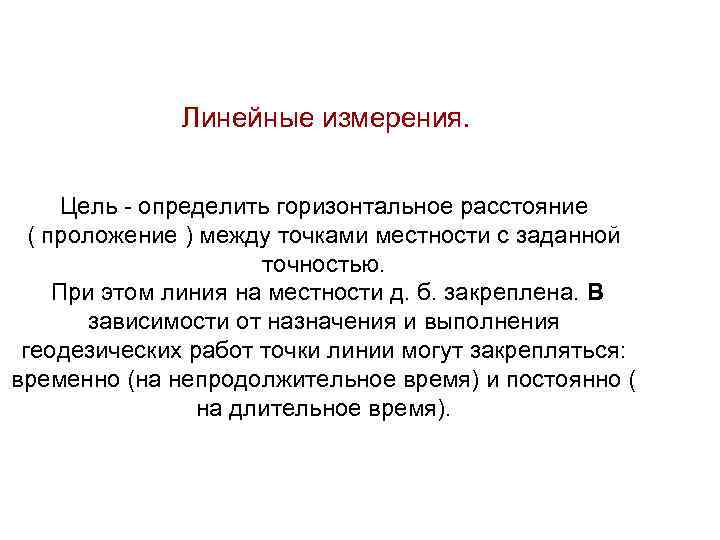

Линейные измерения. Цель - определить горизонтальное расстояние ( проложение ) между точками местности с заданной точностью. При этом линия на местности д. б. закреплена. В зависимости от назначения и выполнения геодезических работ точки линии могут закрепляться: временно (на непродолжительное время) и постоянно ( на длительное время).
Линейные измерения подразделяют по точности : -высокоточные Технические Существующие приборы для линейных измерений подразделяют на 2 группы: механические и физико-оптические.
Длины линий на местности можно измерять: непосредственным (прямым) способом. Измерения производят механическими приборами– лентами, рулетками, проволоками и дорожными колесами. При косвенном способе длина линии определяют как функцию геометрических или физических соотношениях. Геометрические соотношения –по измеренным базисам и углам вычисляют искомое расстояние, а также оптическими дальномерами. Физические соотношения -это электрофизические приборы - свето – и радиодальномеры
Механические приборы для измерения длин линий ( непосредственные ). ( рулетками, проволоками, дорожными–колесами) измерение расстояния ими основано на последовательном откладывании их длины по направлению измеряемой линии. Рулетки используются для измерения небольших расстояний. Долговечность рулетки зависит от материала лент. В настоящее время предлагают -стальные ленты с делениями, нанесенными методом травления, -стальные ленты крашенные, – стальные ленты крашенные с полиамидным покрытием, -из нержавеющей стали, с делениями, нанесенными методом травления, - фиберглассовые ленты с капроновым кордом, -ленты с полиамидным покрытием (полиамид – прозрачный пластик).
Длина L=20, 30, 50, 100 м. Стальными приборами длины измеряют с относительной ошибкой от 1: 1 000 до 1: 25000. Мерные проволоки (стальные и инварные) - применяют при высокоточных измерениях (относительная ошибка от 1 25 000 до 1 1 000 ).
В практике использую рулетки в закрытом корпусе типа РЗ,

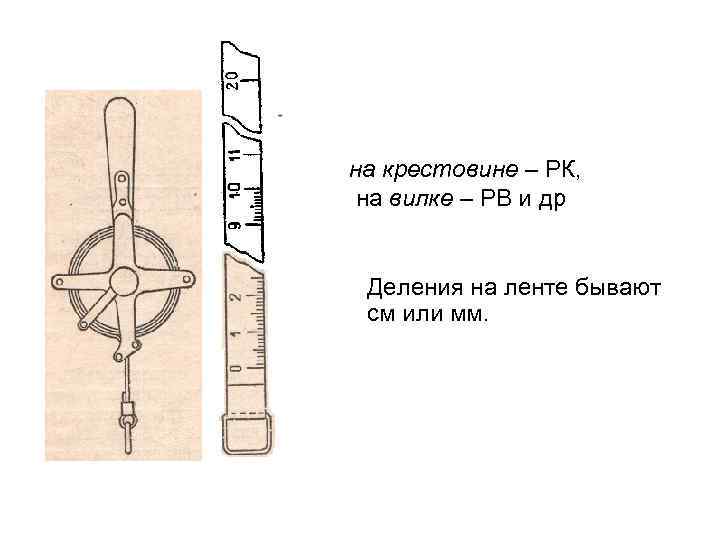

на крестовине – РК, на вилке – РВ и др Деления на ленте бывают см или мм.
Компарирование мерного прибора Перед измерением д. б. определена фактическая длина мерного прибора. Ее сравнивают с известной длиной номинального (контрольного) прибора, т. е. компарируют. Компараторы бывают стационарные и полевые. - поправка за компарирование. где – длина образцового (контрольного) мерного прибора, - фактическая длина мерного прибора.
Измерение длин линий мерными приборами производится в прямом (необходимое) и обратном (избыточное) направлении. При этом линия на местности д. б. закреплена. В зависимости от назначения и выполнения геодезических работ точки линии могут закрепляться: временно (на непродолжительное время) и постоянно ( на длительное время).

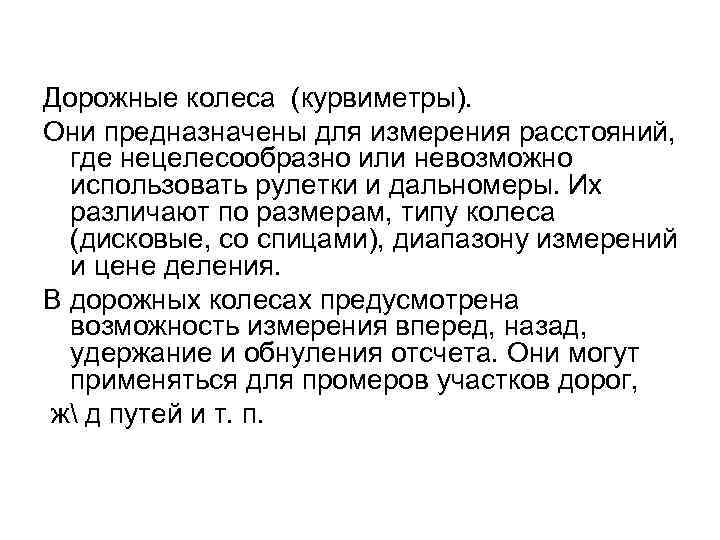

Дорожные колеса (курвиметры). Они предназначены для измерения расстояний, где нецелесообразно или невозможно использовать рулетки и дальномеры. Их различают по размерам, типу колеса (дисковые, со спицами), диапазону измерений и цене деления. В дорожных колесах предусмотрена возможность измерения вперед, назад, удержание и обнуления отсчета. Они могут применяться для промеров участков дорог, ж д путей и т. п.

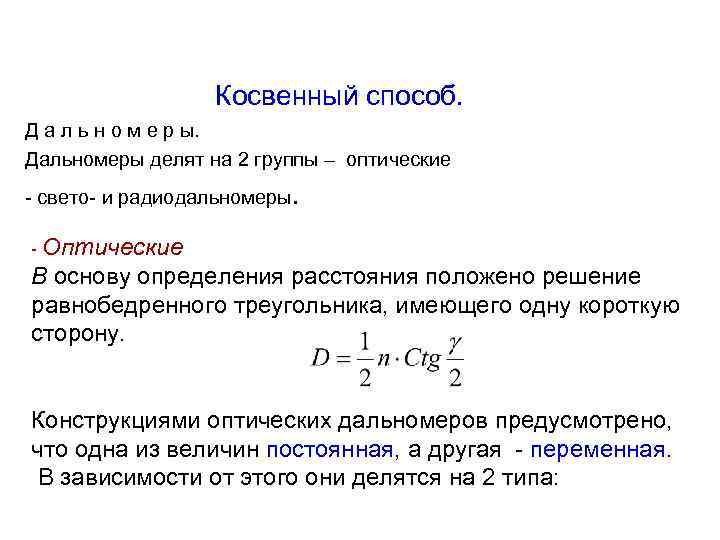

Косвенный способ. Д а л ь н о м е р ы. Дальномеры делят на 2 группы – оптические - свето- и радиодальномеры. - Оптические В основу определения расстояния положено решение равнобедренного треугольника, имеющего одну короткую сторону. Конструкциями оптических дальномеров предусмотрено, что одна из величин постоянная, а другая - переменная. В зависимости от этого они делятся на 2 типа:

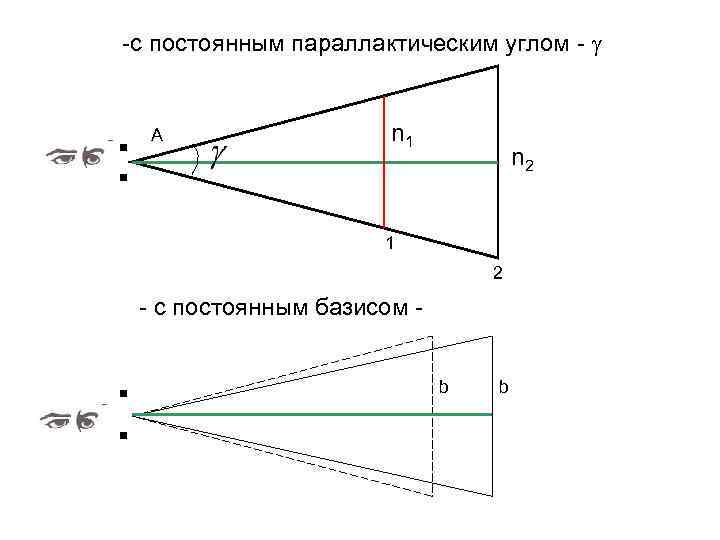

-с постоянным параллактическим углом - А n 1 n 2 1 2 - с постоянным базисом b b

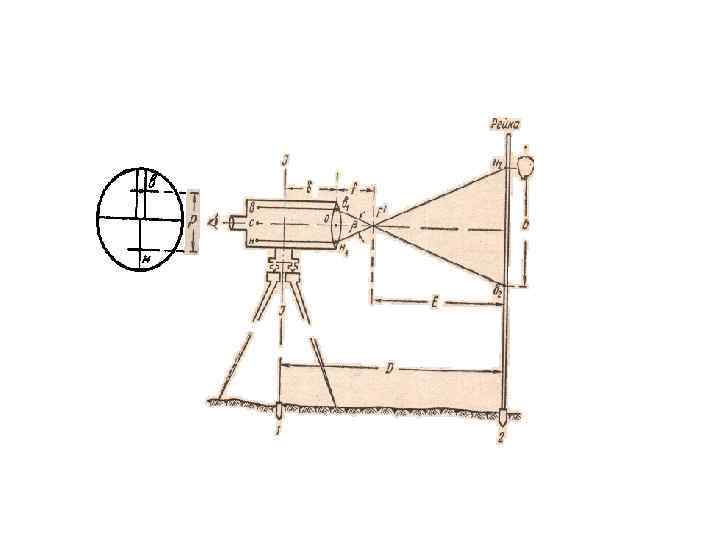

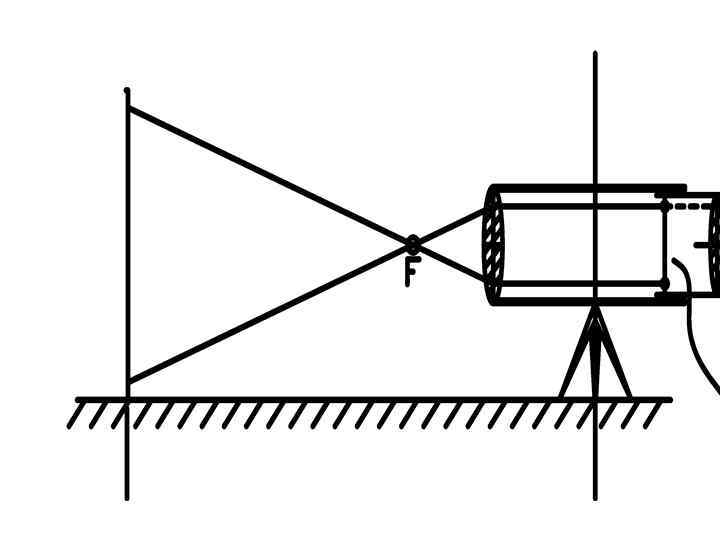

Нитяный дальномер. (Оптический дальномер постоянным параллактическим углом. )

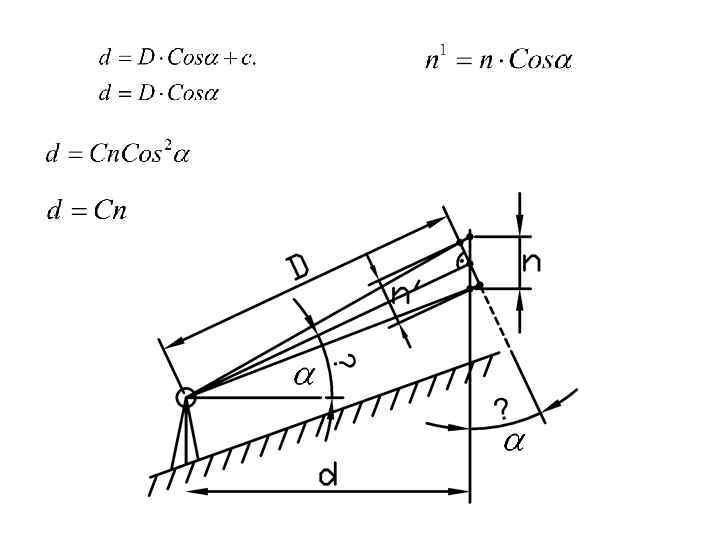

С-коэффициент нитяного дальномера
с - постоянная слагаемая дальномера n - отсчет по рейки; P - расстояние между дальномерными нитями; F -фокусное расстояние объектива; - Расстояние от центра объектива до центра теодолита.

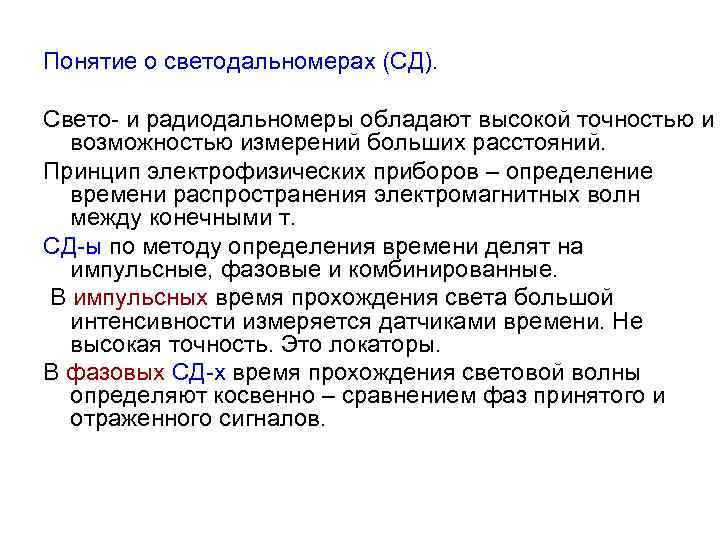

Понятие о светодальномерах (СД). Свето- и радиодальномеры обладают высокой точностью и возможностью измерений больших расстояний. Принцип электрофизических приборов – определение времени распространения электромагнитных волн между конечными т. СД-ы по методу определения времени делят на импульсные, фазовые и комбинированные. В импульсных время прохождения света большой интенсивности измеряется датчиками времени. Не высокая точность. Это локаторы. В фазовых СД-х время прохождения световой волны определяют косвенно – сравнением фаз принятого и отраженного сигналов.

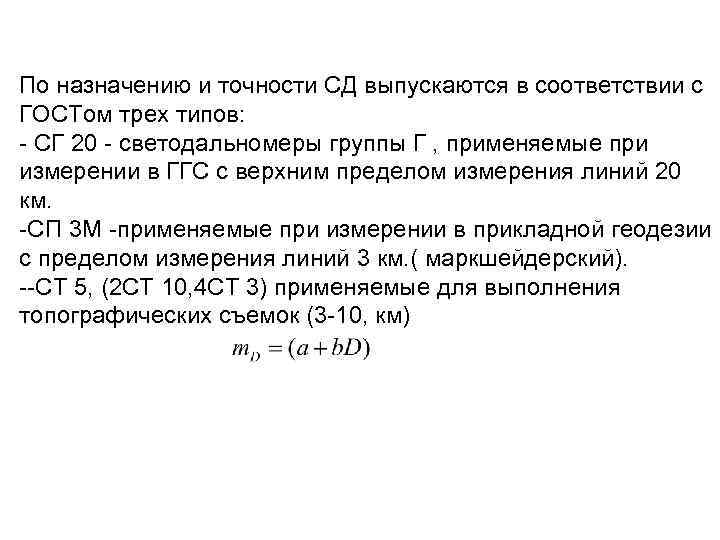

По назначению и точности СД выпускаются в соответствии с ГОСТом трех типов: - СГ 20 - светодальномеры группы Г , применяемые при измерении в ГГС с верхним пределом измерения линий 20 км. -СП 3 М -применяемые при измерении в прикладной геодезии с пределом измерения линий 3 км. ( маркшейдерский). --СТ 5, (2 СТ 10, 4 СТ 3) применяемые для выполнения топографических съемок (3 -10, км)

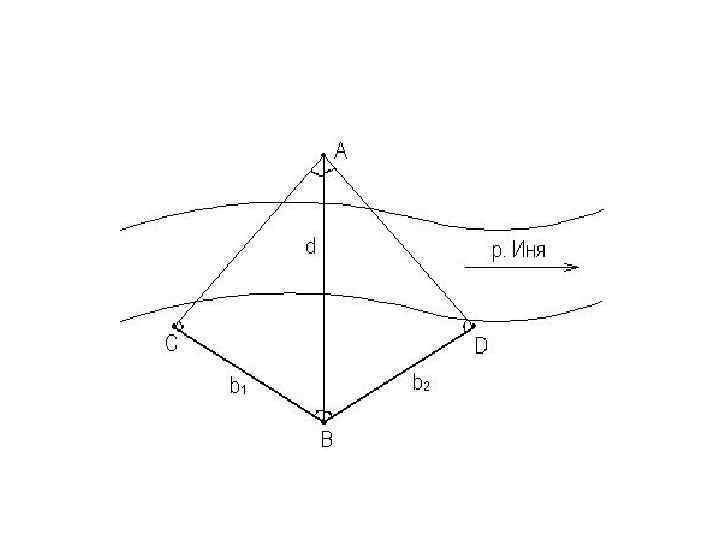

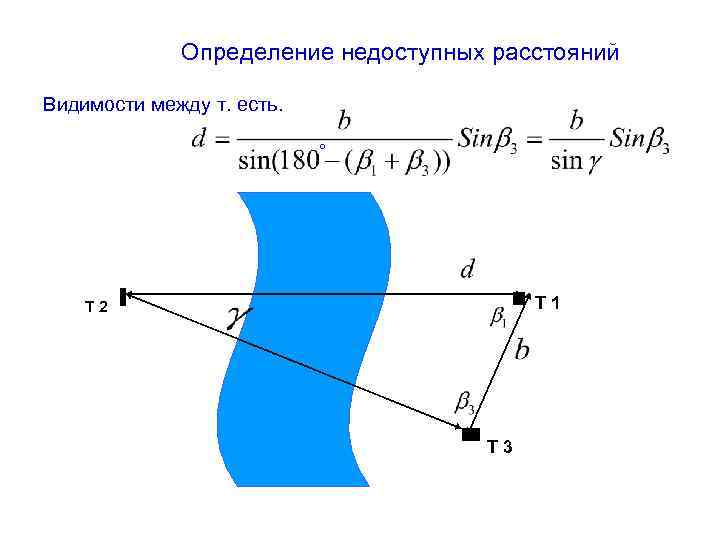

Определение недоступных расстояний Видимости между т. есть. ° Т 1 Т 2 Т 3

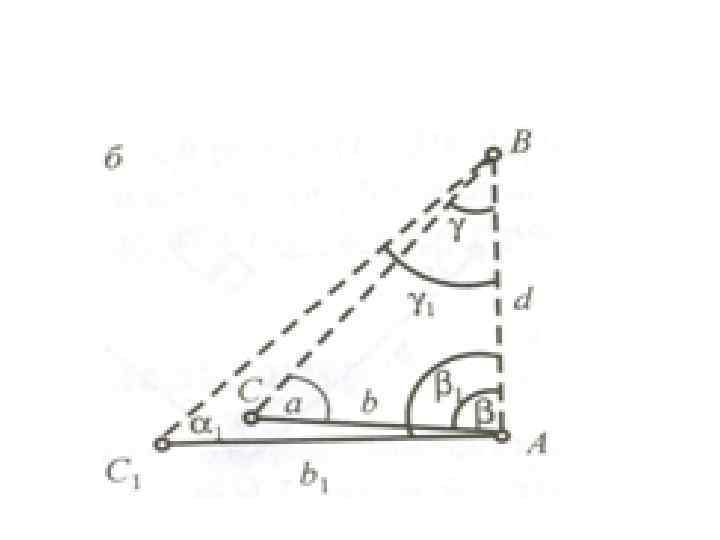

Т 4 Т 1 Т 2 Т 3

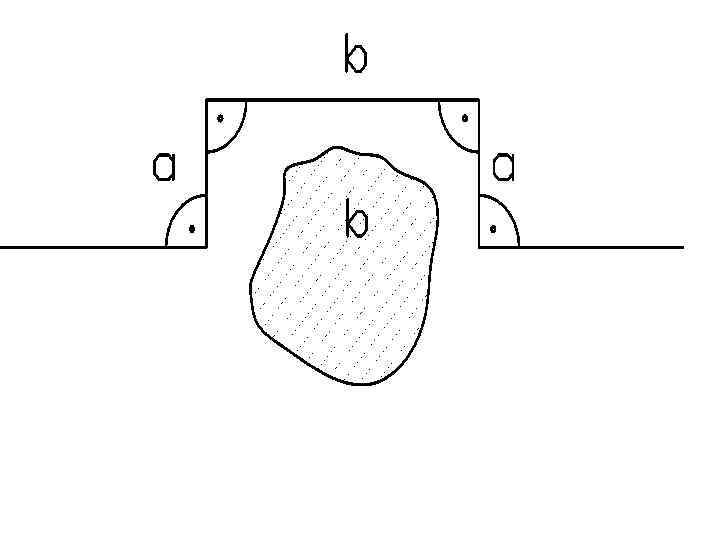

Видимости между т. нет.

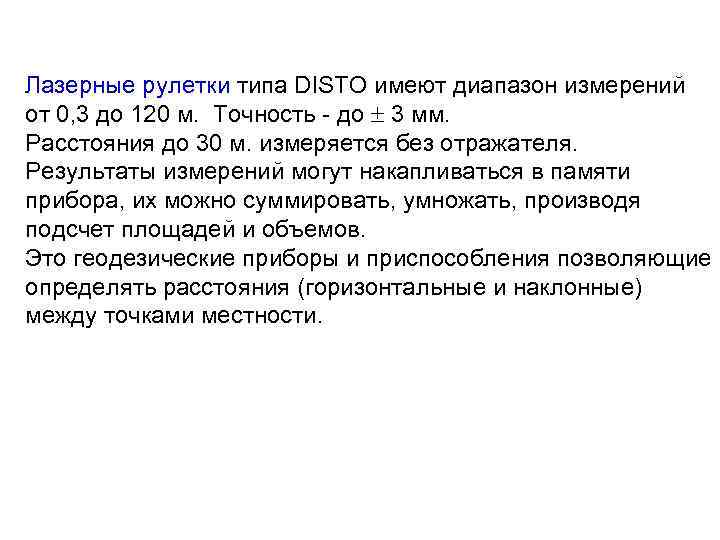

Лазерные рулетки типа DISTO имеют диапазон измерений от 0, 3 до 120 м. Точность - до 3 мм. Расстояния до 30 м. измеряется без отражателя. Результаты измерений могут накапливаться в памяти прибора, их можно суммировать, умножать, производя подсчет площадей и объемов. Это геодезические приборы и приспособления позволяющие определять расстояния (горизонтальные и наклонные) между точками местности.
