Лекция 10. Геодинамика дивергентных зон на примере арктических морей России Лекция 10. Геодинамика дивергентных зон на примере арктических морей России

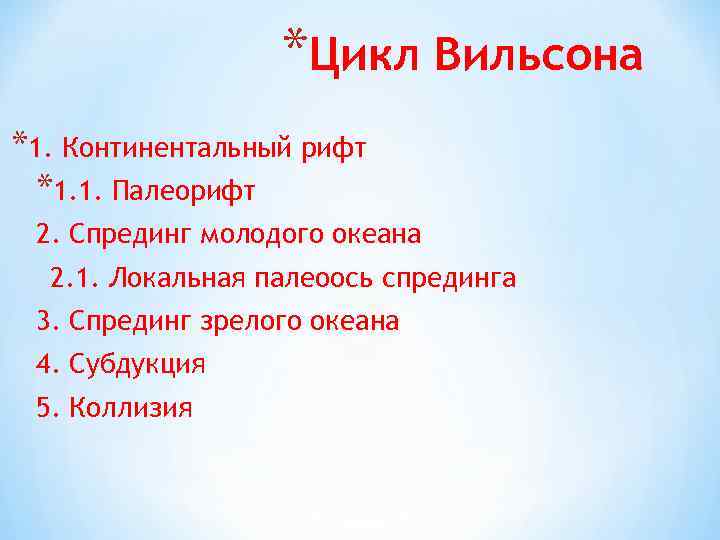

*Цикл Вильсона *1. Континентальный рифт *1. 1. Палеорифт 2. Спрединг молодого океана 2. 1. *Цикл Вильсона *1. Континентальный рифт *1. 1. Палеорифт 2. Спрединг молодого океана 2. 1. Локальная палеоось спрединга 3. Спрединг зрелого океана 4. Субдукция 5. Коллизия

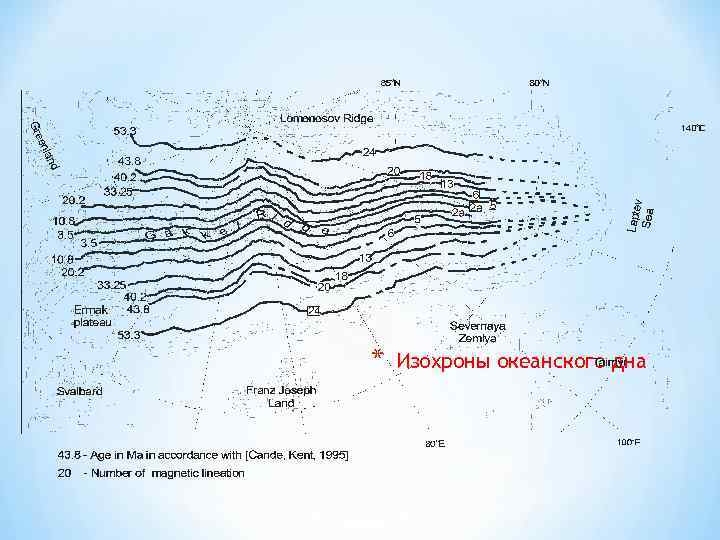

* Изохроны океанского дна * Изохроны океанского дна

Магнитные аномалии Евразийского бассейна Северного Ледовитого океана Магнитные аномалии Евразийского бассейна Северного Ледовитого океана

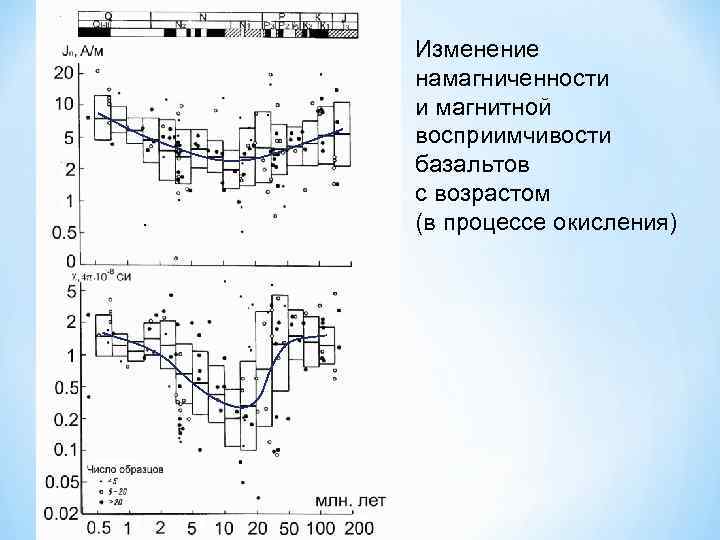

Изменение намагниченности и магнитной восприимчивости базальтов с возрастом (в процессе окисления) Изменение намагниченности и магнитной восприимчивости базальтов с возрастом (в процессе окисления)

Градиент магнитных аномалий в скользящем окне размером 30 км Градиент магнитных аномалий в скользящем окне размером 30 км

СХЕМА РАСПОЛОЖЕНИЯ РАЙОНА ИССЛЕДОВАНИЙ СХЕМА РАСПОЛОЖЕНИЯ РАЙОНА ИССЛЕДОВАНИЙ

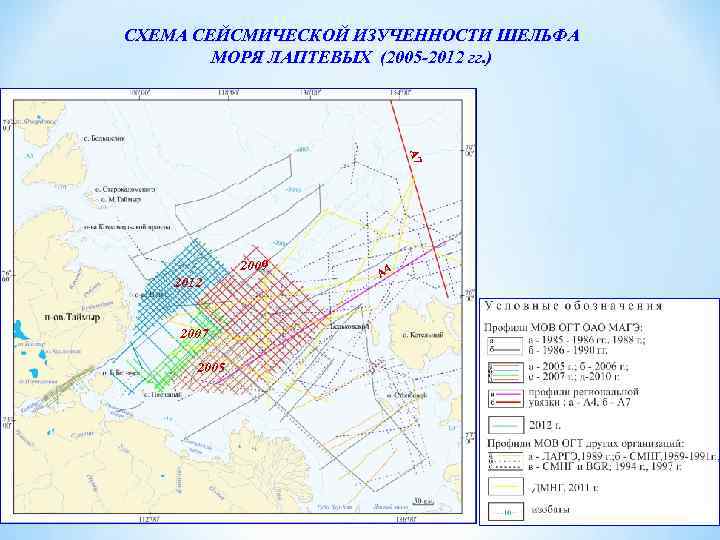

СХЕМА СЕЙСМИЧЕСКОЙ ИЗУЧЕННОСТИ ШЕЛЬФА МОРЯ ЛАПТЕВЫХ (2005 -2012 гг. ) А 7 2009 2012 СХЕМА СЕЙСМИЧЕСКОЙ ИЗУЧЕННОСТИ ШЕЛЬФА МОРЯ ЛАПТЕВЫХ (2005 -2012 гг. ) А 7 2009 2012 2007 2005 А 4

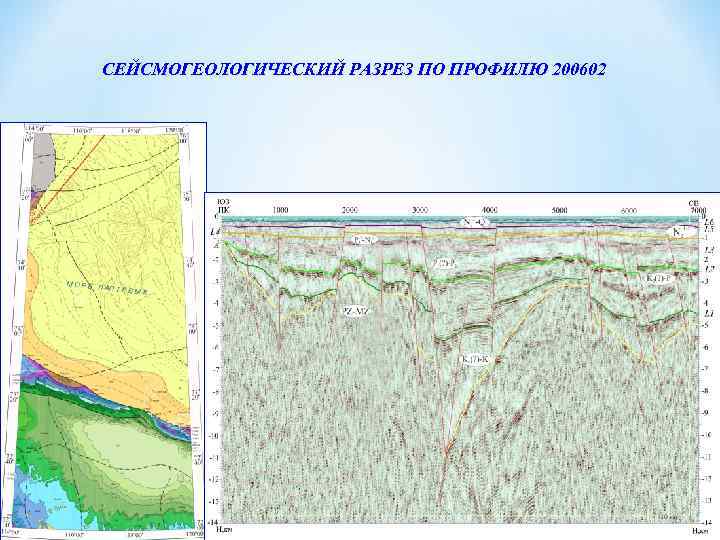

CЕЙСМОГЕОЛОГИЧЕСКИЙ РАЗРЕЗ ПО ПРОФИЛЮ 200602 CЕЙСМОГЕОЛОГИЧЕСКИЙ РАЗРЕЗ ПО ПРОФИЛЮ 200602

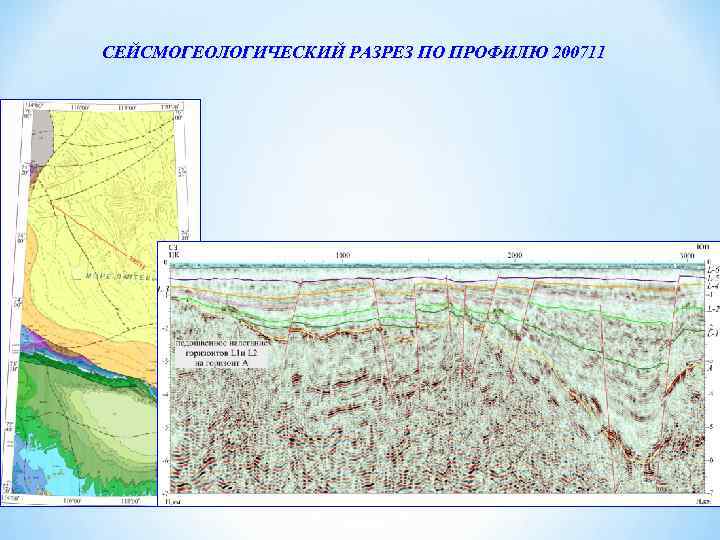

CЕЙСМОГЕОЛОГИЧЕСКИЙ РАЗРЕЗ ПО ПРОФИЛЮ 200711 CЕЙСМОГЕОЛОГИЧЕСКИЙ РАЗРЕЗ ПО ПРОФИЛЮ 200711

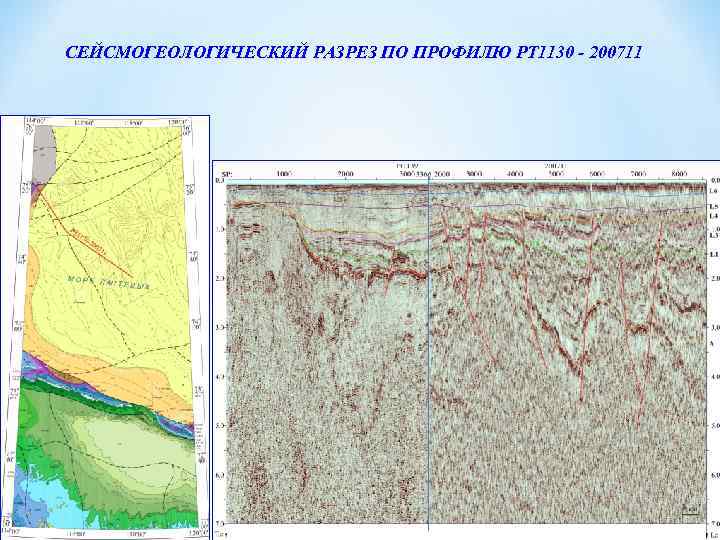

CЕЙСМОГЕОЛОГИЧЕСКИЙ РАЗРЕЗ ПО ПРОФИЛЮ РТ 1130 - 200711 CЕЙСМОГЕОЛОГИЧЕСКИЙ РАЗРЕЗ ПО ПРОФИЛЮ РТ 1130 - 200711

ВРЕМЕННОЙ РАЗРЕЗ ПО ПРОФИЛЮ РТ 1131 ВРЕМЕННОЙ РАЗРЕЗ ПО ПРОФИЛЮ РТ 1131

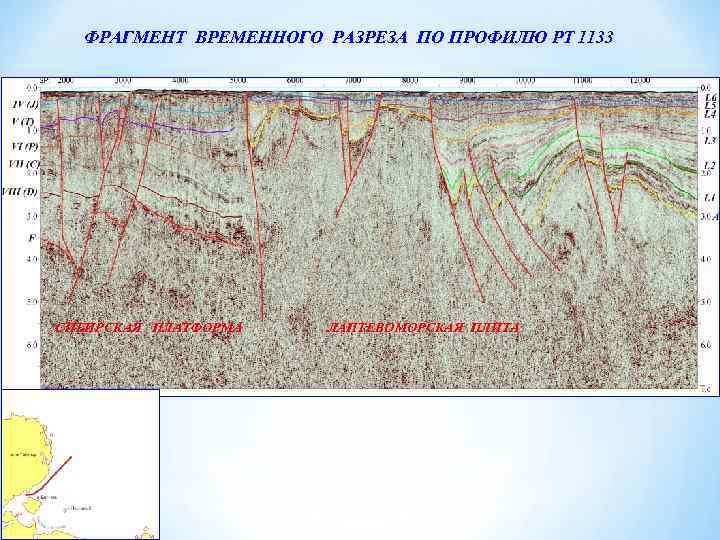

ФРАГМЕНТ ВРЕМЕННОГО РАЗРЕЗА ПО ПРОФИЛЮ РТ 1133 СИБИРСКАЯ ПЛАТФОРМА ЛАПТЕВОМОРСКАЯ ПЛИТА ФРАГМЕНТ ВРЕМЕННОГО РАЗРЕЗА ПО ПРОФИЛЮ РТ 1133 СИБИРСКАЯ ПЛАТФОРМА ЛАПТЕВОМОРСКАЯ ПЛИТА

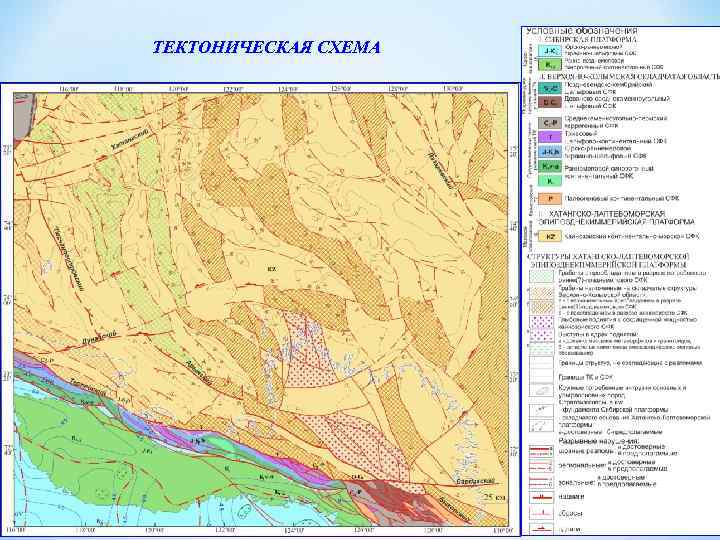

ТЕКТОНИЧЕСКАЯ СХЕМА ТЕКТОНИЧЕСКАЯ СХЕМА

Суэцкий залив - рифтогенный бассейн с системой структур, ограниченных сбросами и заполненных как синрифтовыми, Суэцкий залив - рифтогенный бассейн с системой структур, ограниченных сбросами и заполненных как синрифтовыми, так и пострифтовыми осадками В Суэцком заливе Красного моря в 1955 -77 г. г. открыто 7 крупных месторождений нефти. Резервуары находятся в песчаниках двух стратиграфических горизонтов: в отложениях верхнего мела, на глубине около 3, 5 км, в отложениях верхнего миоцена, в диапазоне глубин 1, 8 - 2, 7 км. Тектоническая позиция провинции определяется континентальным рифтом третичного времени.

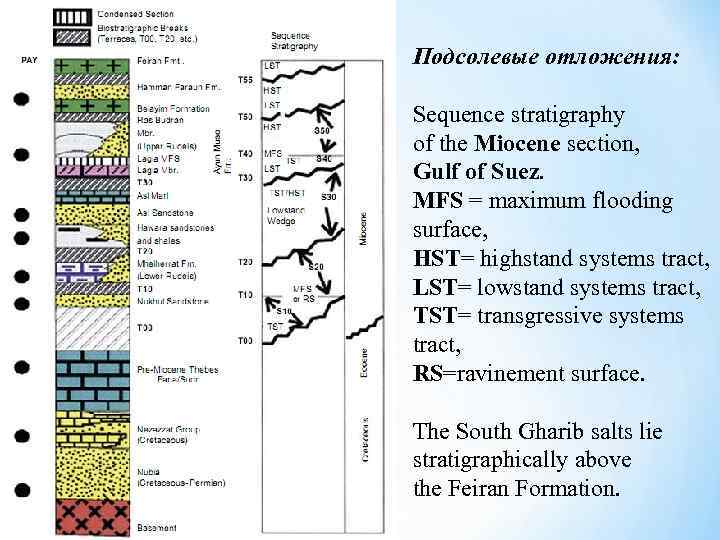

Подсолевые отложения: Sequence stratigraphy of the Miocene section, Gulf of Suez. MFS = maximum Подсолевые отложения: Sequence stratigraphy of the Miocene section, Gulf of Suez. MFS = maximum flooding surface, HST= highstand systems tract, LST= lowstand systems tract, TST= transgressive systems tract, RS=ravinement surface. The South Gharib salts lie stratigraphically above the Feiran Formation.

Крупные месторождения нефти и эпицентры землетрясений в Суэцком заливе Красного моря Крупные месторождения нефти и эпицентры землетрясений в Суэцком заливе Красного моря

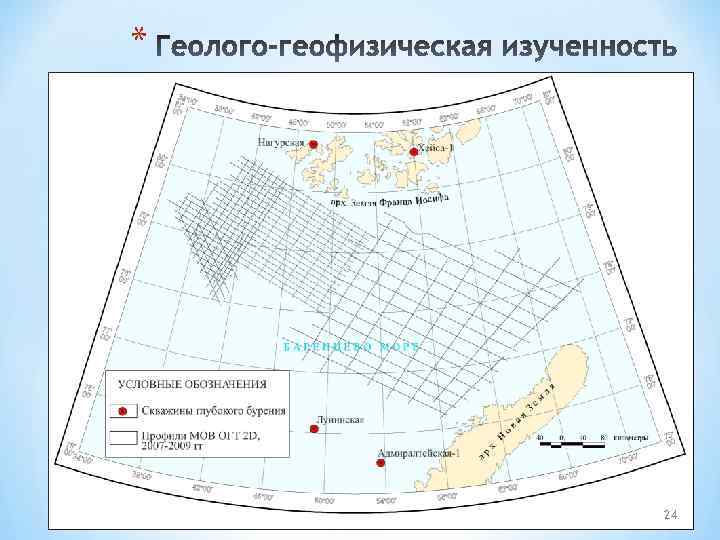

* 24 * 24

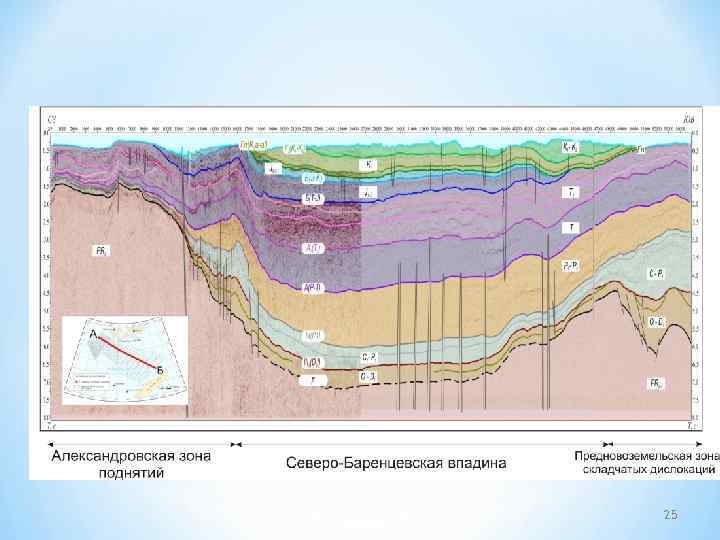

* 25 * 25

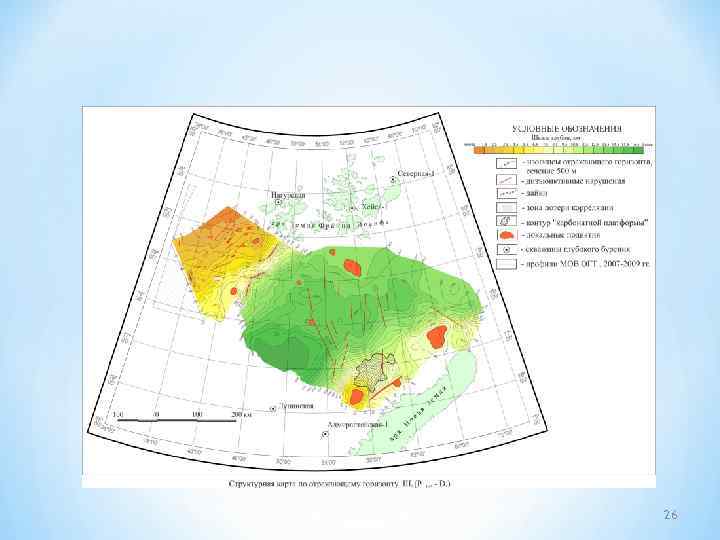

* 26 * 26

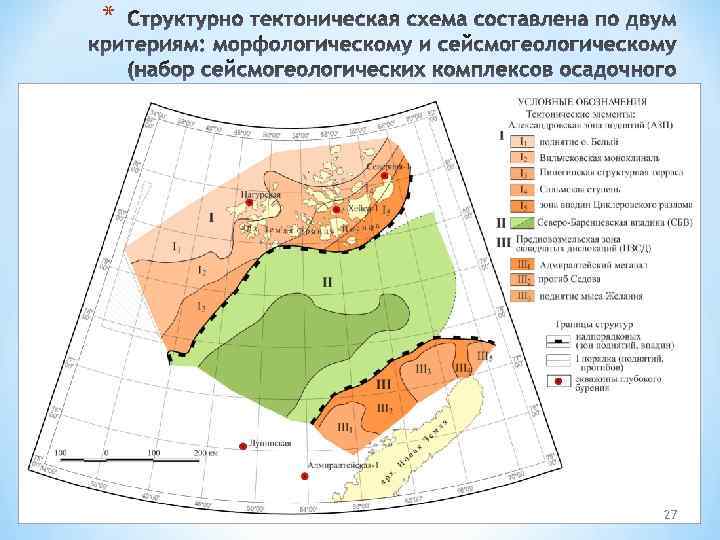

* 27 * 27

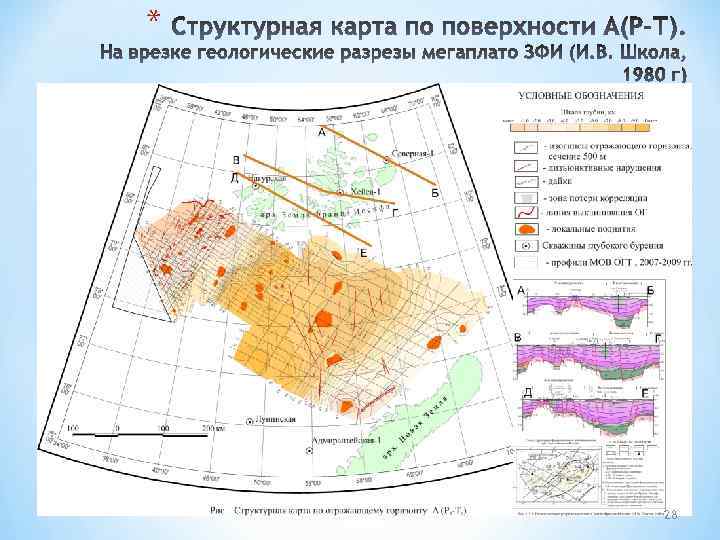

* 28 * 28

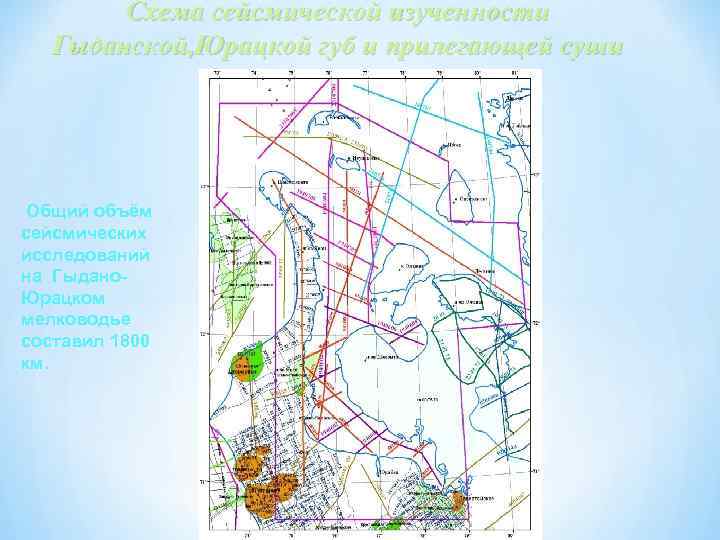

Схема сейсмической изученности Гыданской, Юрацкой губ и прилегающей суши Общий объём сейсмических исследований на Схема сейсмической изученности Гыданской, Юрацкой губ и прилегающей суши Общий объём сейсмических исследований на Гыдано. Юрацком мелководье составил 1800 км.

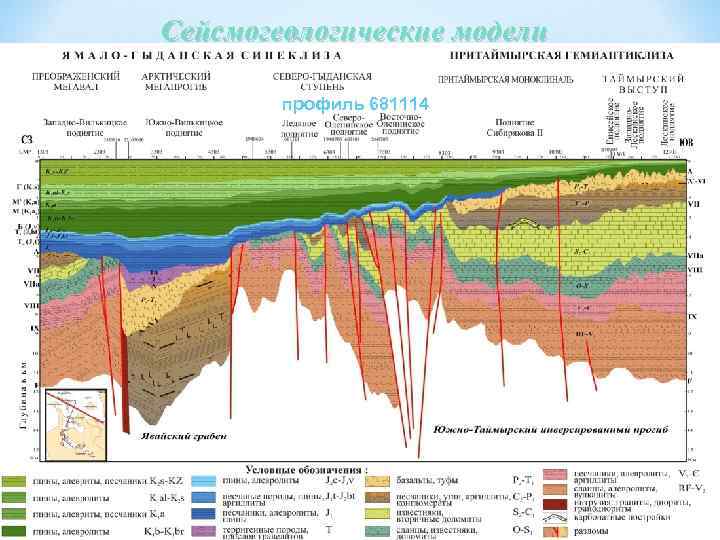

Сейсмогеологические модели профиль 681114 Сейсмогеологические модели профиль 681114

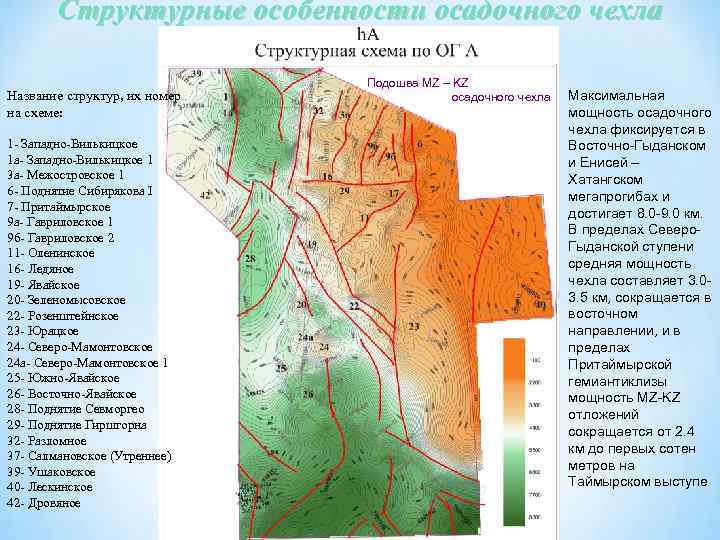

Структурные особенности осадочного чехла Название структур, их номер на схеме: 1 - Западно-Вилькицкое 1 Структурные особенности осадочного чехла Название структур, их номер на схеме: 1 - Западно-Вилькицкое 1 а- Западно-Вилькицкое 1 3 а- Межостровское 1 6 - Поднятие Сибирякова I 7 - Притаймырское 9 а- Гавриловское 1 9 б- Гавриловское 2 11 - Оленинское 16 - Ледяное 19 - Явайское 20 - Зеленомысовское 22 - Розенштейнское 23 - Юрацкое 24 - Северо-Мамонтовское 24 а- Северо-Мамонтовское 1 25 - Южно-Явайское 26 - Восточно-Явайское 28 - Поднятие Севморгео 29 - Поднятие Гиршгорна 32 - Разломное 37 - Салмановское (Утреннее) 39 - Ушаковское 40 - Лескинское 42 - Дровяное Подошва MZ – KZ осадочного чехла Максимальная мощность осадочного чехла фиксируется в Восточно-Гыданском и Енисей – Хатангском мегапрогибах и достигает 8. 0 -9. 0 км. В пределах Северо. Гыданской ступени средняя мощность чехла составляет 3. 03. 5 км, сокращается в восточном направлении, и в пределах Притаймырской гемиантиклизы мощность MZ-KZ отложений сокращается от 2. 4 км до первых сотен метров на Таймырском выступе

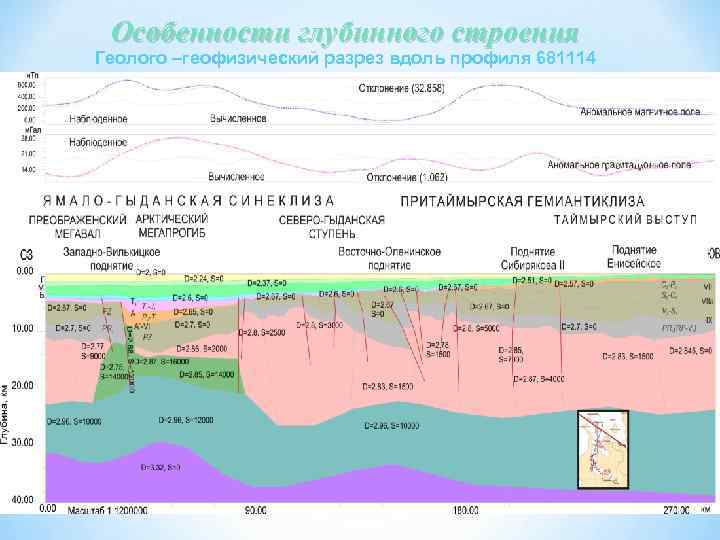

Особенности глубинного строения Геолого –геофизический разрез вдоль профиля 681114 Особенности глубинного строения Геолого –геофизический разрез вдоль профиля 681114

Аномальное магнитное поле Анализ и интерпретация комплекса геофизических данных включали преобразования исходных аномальных полей, Аномальное магнитное поле Анализ и интерпретация комплекса геофизических данных включали преобразования исходных аномальных полей, оценки глубин возмущающих масс, выделение элементов латеральной и вертикальной неоднородности. Сейсмогравимагнитное моделирование осуществлялось с помощью модуля “GMSYS-3 D” комплекса “Oasis Montaj” (“GEOSOFT”)
