Лекция 10. 2 Газовые горелки 85 д. Б ГОСТ 29134 – 97* (Горелки газовые промышленные. Методы испытаний) Q, к. Дж/ч Q = Qн Vг 1, 1 0, 9 85 д. Б на расстоянии 1 м от горелки и на высоте 1, 5 м от пола СО 2 при α = 1 составляет 95% от максимального значения ГОСТ 17356— 89*
ГОСТ 21204— 97* диффузионные (α 1 = 0) инжекционные (α 1 > 1 и α 1 < 1) с принудительной подачей воздуха (дутьевые Диффузионные горелки (рис. 1, а). А-А Воздух А Газ Рис. 1 а
Инжекционные горелки с α 1 > 1 (рис. 1. б). 2 5 6 3 4 1 Газ Рис. 1 б. Первичный воздух (α 1>1) Рис. 1 б. 1 – сопло; 2 – инжектор; 3 – горловина; 4 –диффузор; 5 – насадок. α 1 > 1 α 2 = 0;

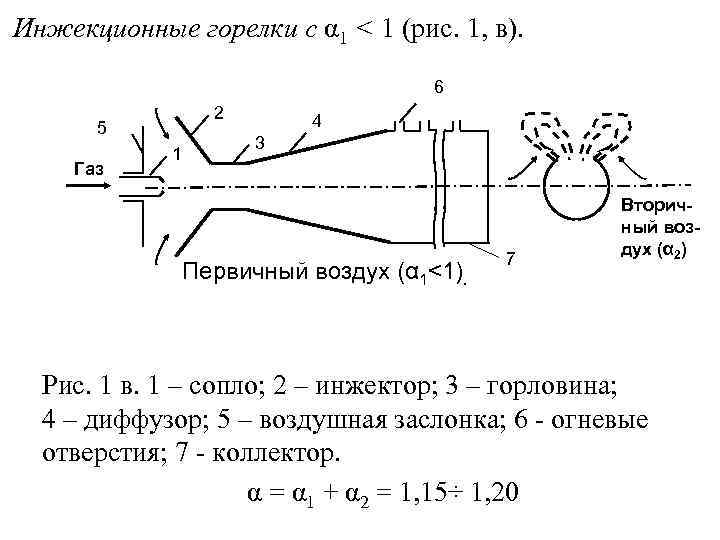

Инжекционные горелки с α 1 < 1 (рис. 1, в). 6 2 5 Газ 1 4 3 Первичный воздух (α 1<1). 7 Вторичный воздух (α 2) Рис. 1 в. 1 – сопло; 2 – инжектор; 3 – горловина; 4 – диффузор; 5 – воздушная заслонка; 6 - огневые отверстия; 7 - коллектор. α = α 1 + α 2 = 1, 15÷ 1, 20
Горелки с принудительной подачей воздуха (дутьевые). Воздух 2 3 1 Газ 4 5 Рис. 1 г. 1 – насадок; 2 – газораспределительное устройство; 3 – завихритель; 4 – отверстия для выхода газа; 5 – корпус.

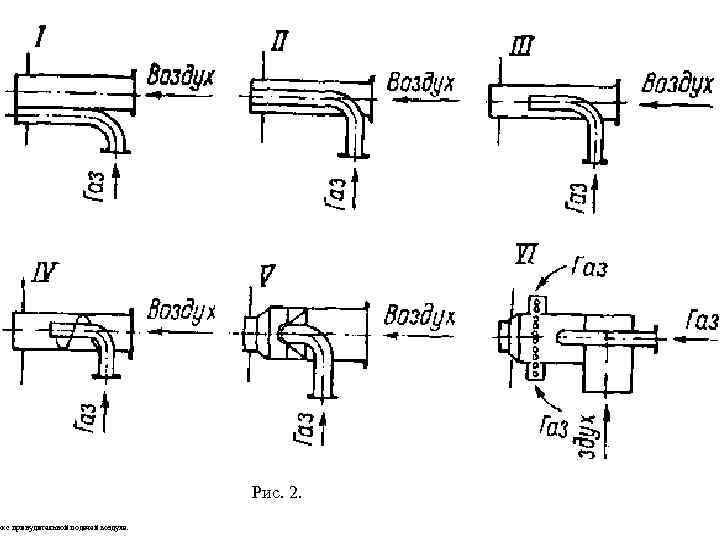

ок с принудительной подачей воздуха. Рис. 2.
