Лекция 1 Виды изделий и их структура

Лекция 1 • Виды изделий и их структура. • Виды и комплектность конструкторских документов. • Общие правила выполнения чертежей. • Изображения на чертежах – виды, разрезы и сечения.

Структура изделий

Рабочий чертёж детали

Чертёж общего вида (ВО) – это конструкторский документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия

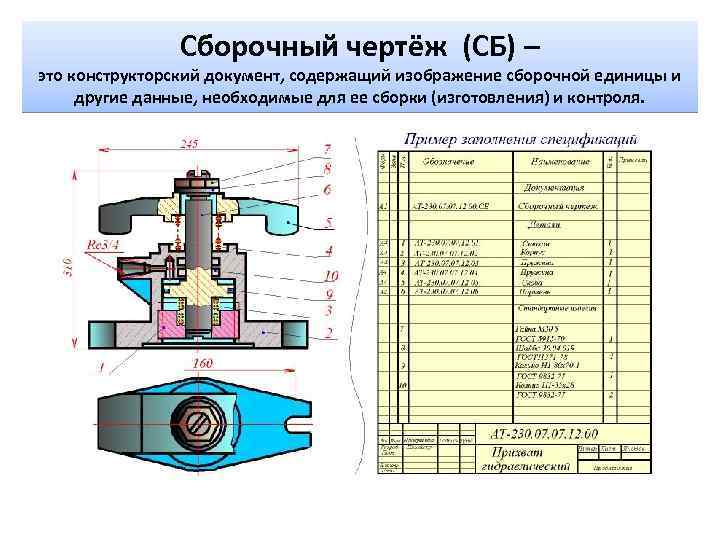

Сборочный чертёж (СБ) – это конструкторский документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.

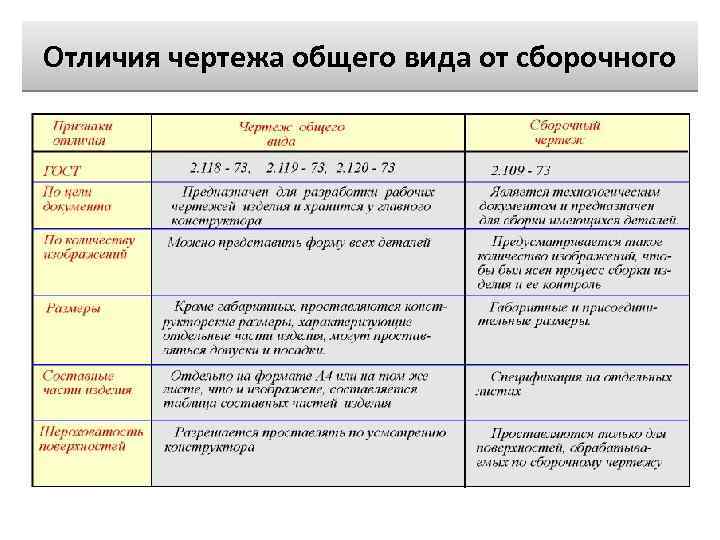

Отличия чертежа общего вида от сборочного

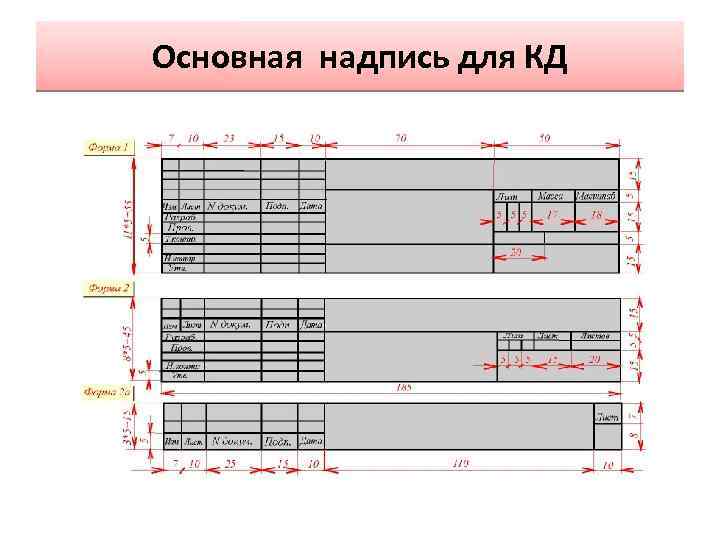

Основная надпись для КД

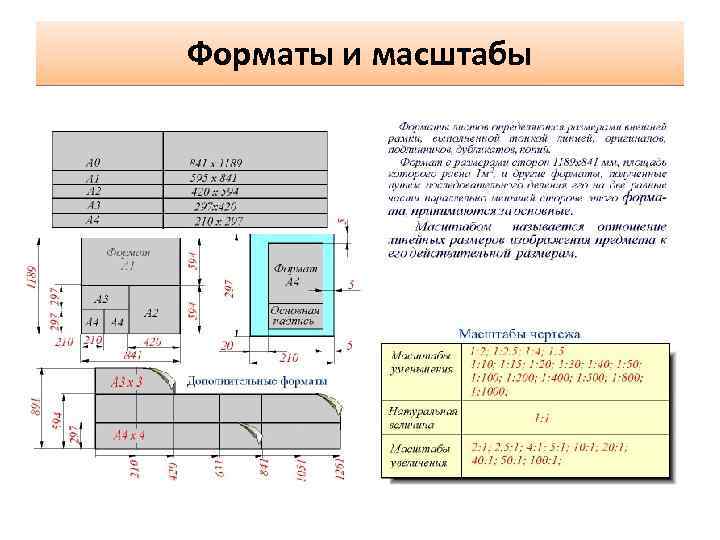

Форматы и масштабы

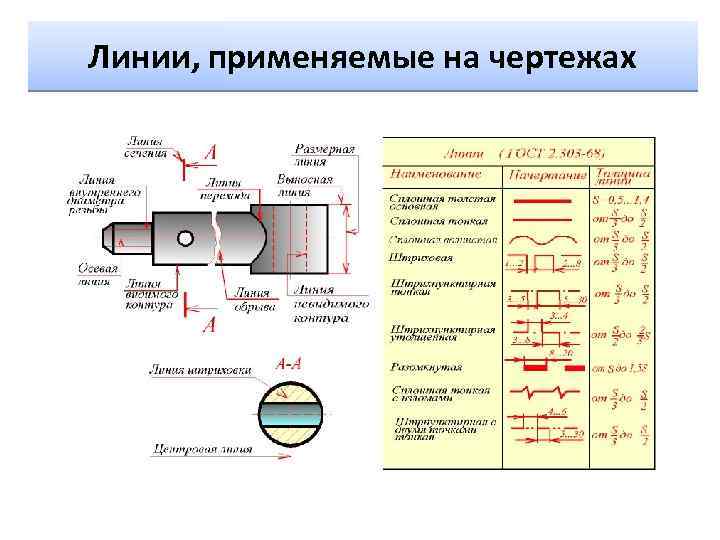

Линии, применяемые на чертежах

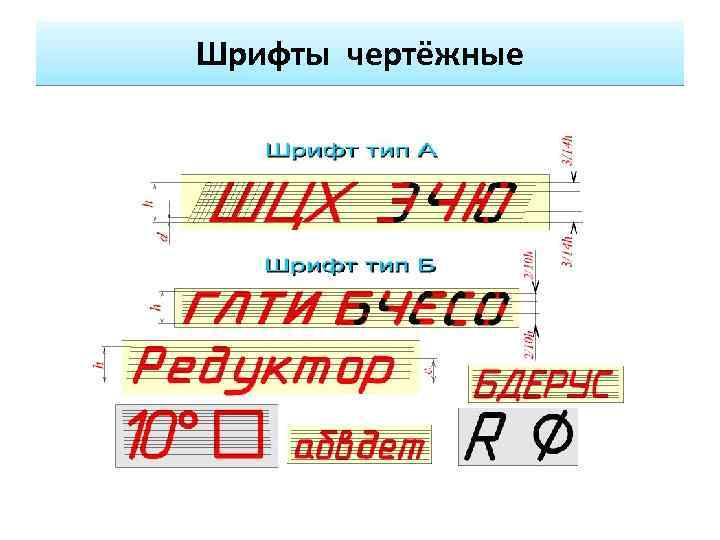

Шрифты чертёжные

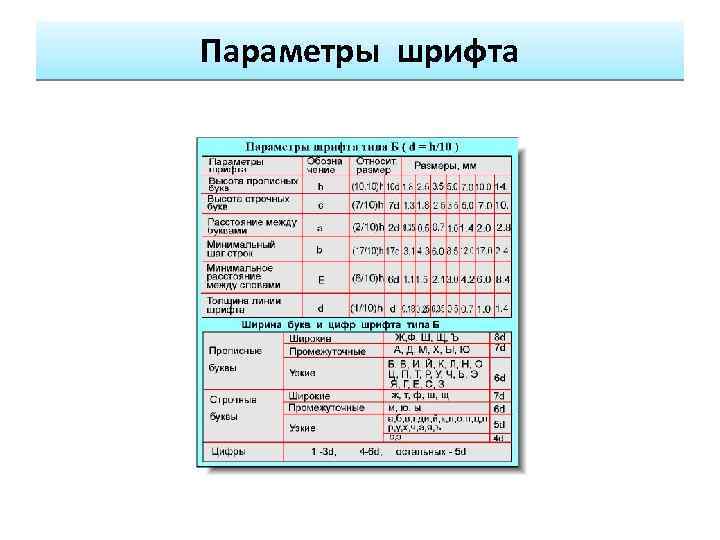

Параметры шрифта

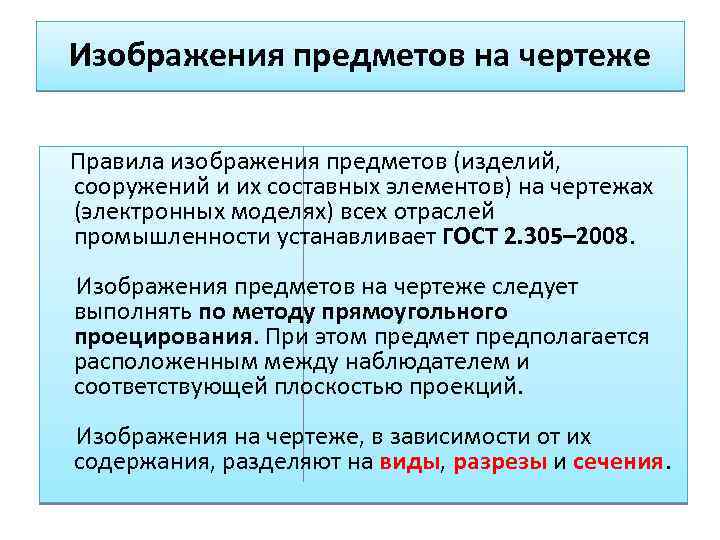

Изображения предметов на чертеже Правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах (электронных моделях) всех отраслей промышленности устанавливает ГОСТ 2. 305– 2008. Изображения предметов на чертеже следует выполнять по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций. Изображения на чертеже, в зависимости от их содержания, разделяют на виды, разрезы и сечения.

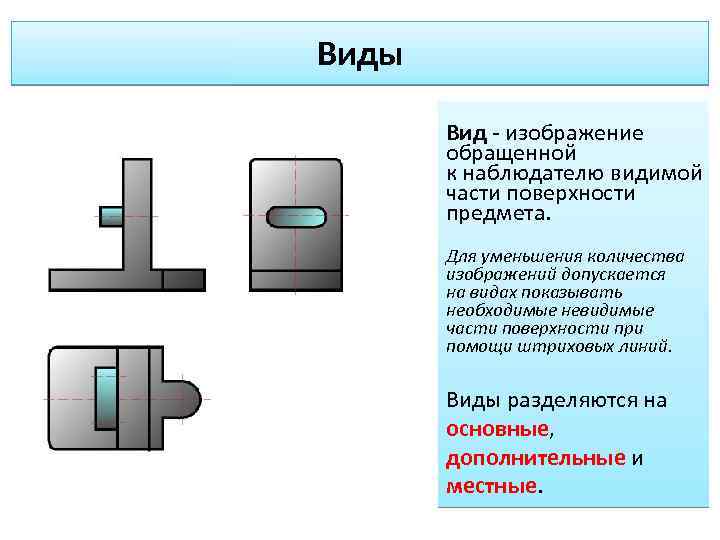

Виды Вид - изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности при помощи штриховых линий. Виды разделяются на основные, дополнительные и местные.

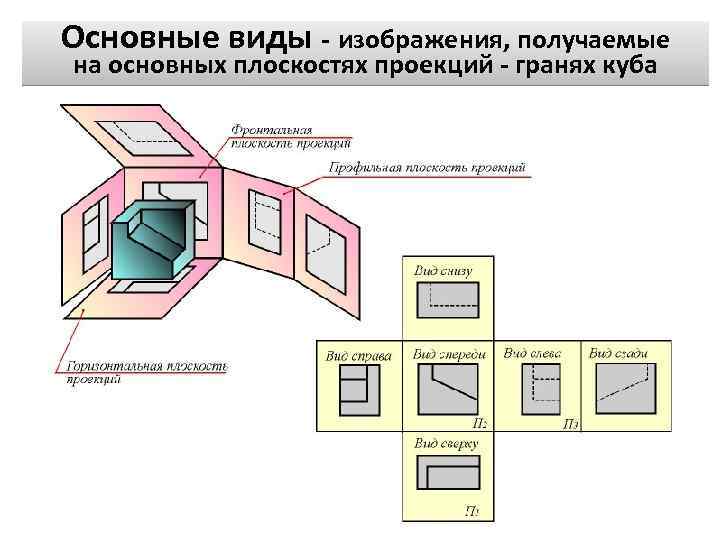

Основные виды - изобpажения, получаемые на основных плоскостях пpоекций - гpанях куба

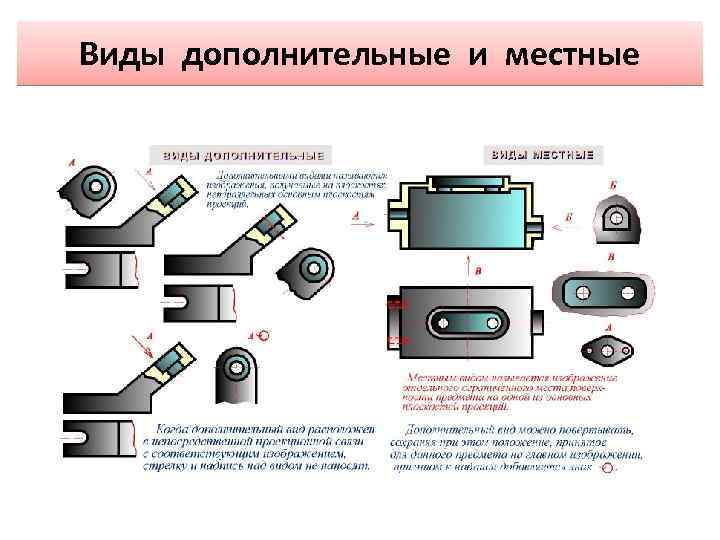

Виды дополнительные и местные

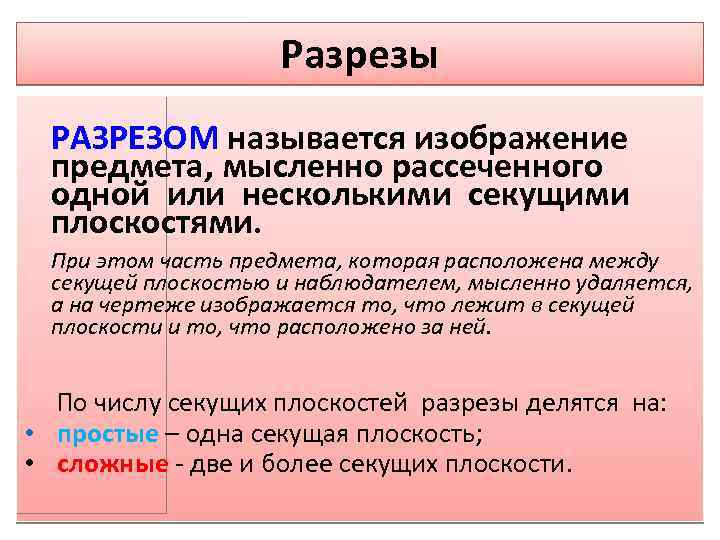

Разрезы РАЗРЕЗОМ называется изображение предмета, мысленно рассеченного одной или несколькими секущими плоскостями. При этом часть предмета, которая расположена между секущей плоскостью и наблюдателем, мысленно удаляется, а на чертеже изображается то, что лежит в секущей плоскости и то, что расположено за ней. По числу секущих плоскостей разрезы делятся на: • простые – одна секущая плоскость; • сложные - две и более секущих плоскости.

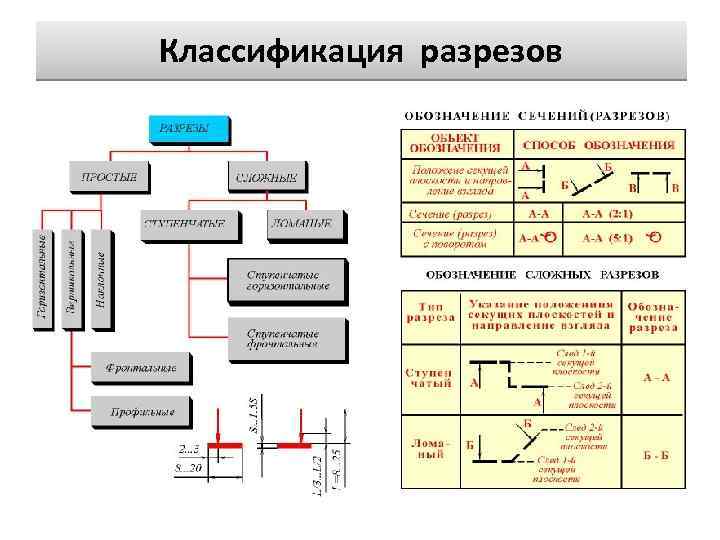

Классификация разрезов

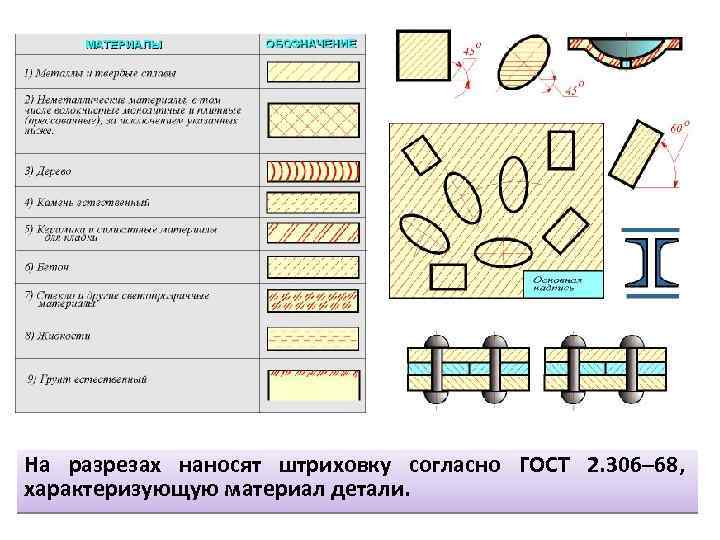

На разрезах наносят штриховку согласно ГОСТ 2. 306– 68, характеризующую материал детали.

Секущая плоскость совпадает с плоскостью симметрии предмета Если секущая плоскость совпадает с плоскостью симметрии предмета , то на чертеже её не обозначают.

Простые разрезы

Простой фронтальный разрез

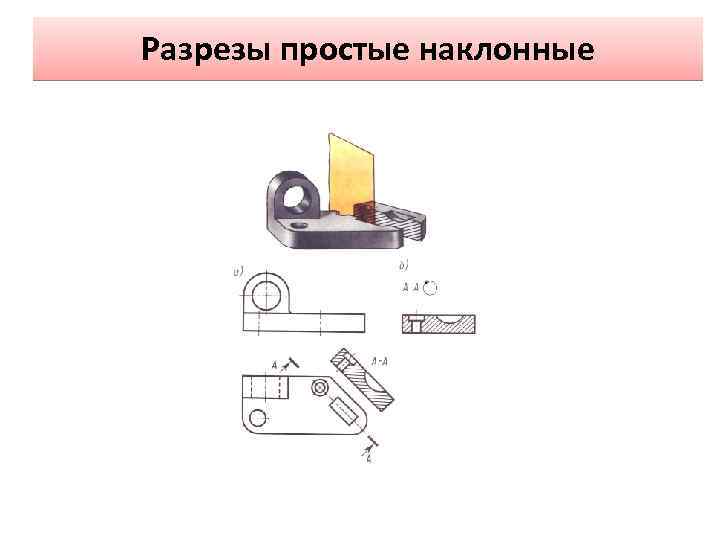

Разрезы простые наклонные

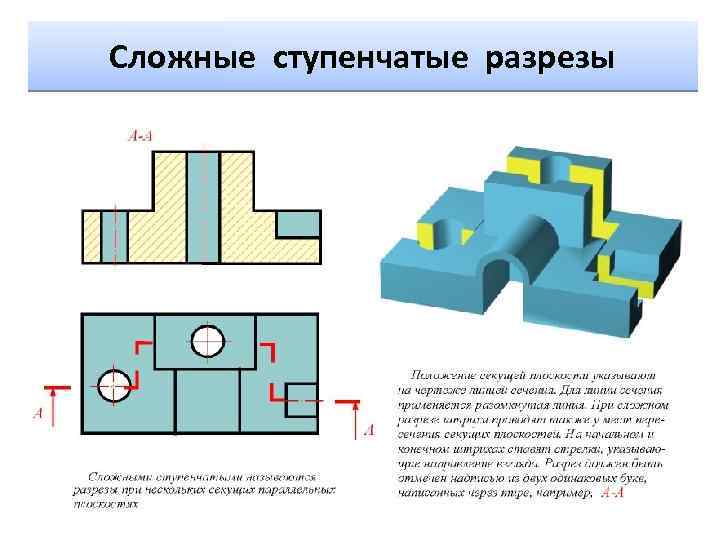

Сложные ступенчатые разрезы

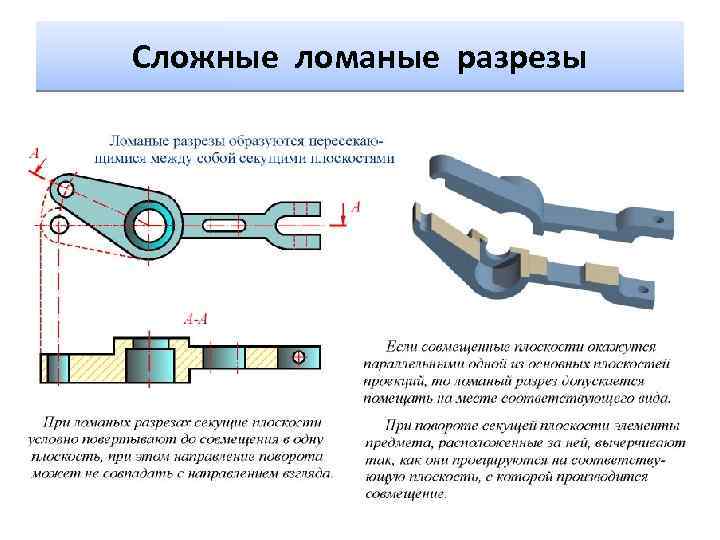

Сложные ломаные разрезы

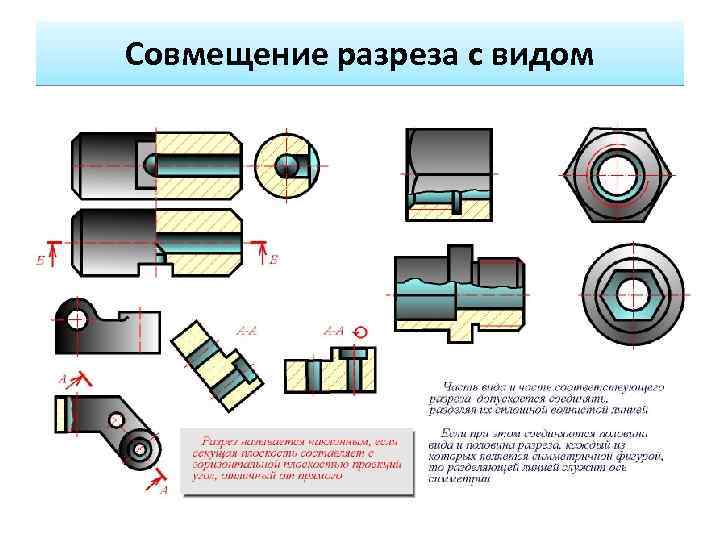

Совмещение разреза с видом

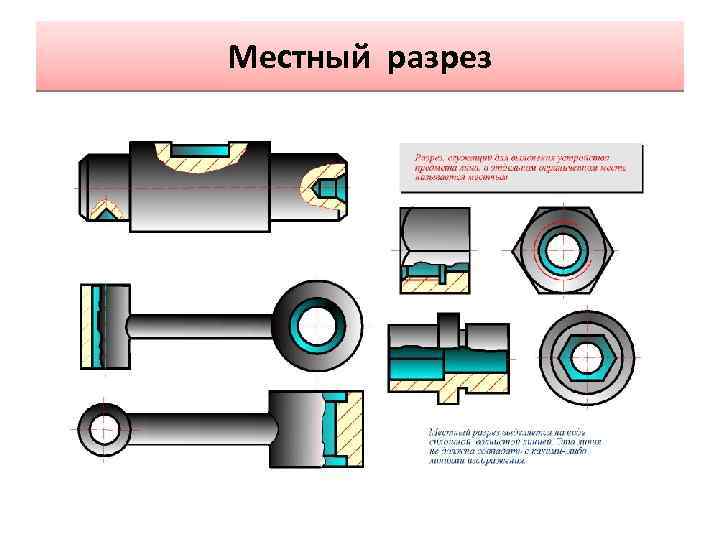

Местный разрез

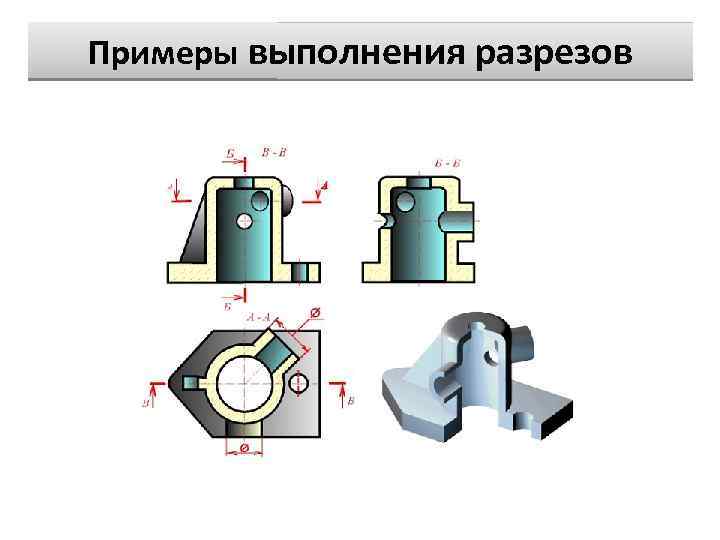

Примеры выполнения разрезов

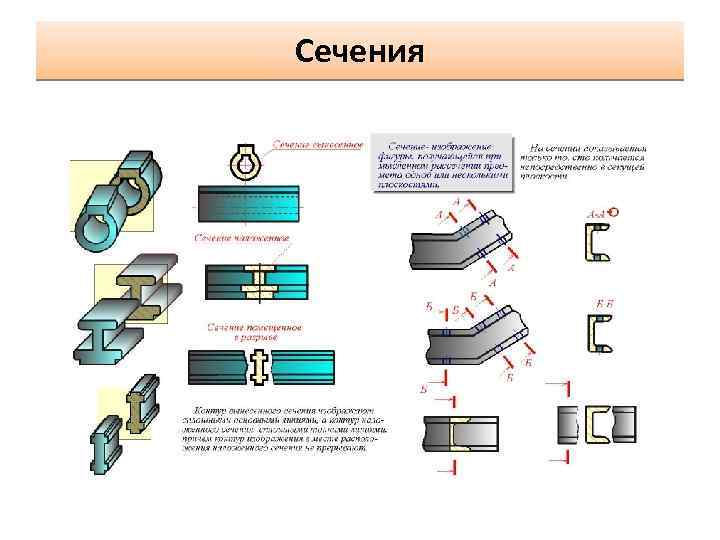

Сечения

Различие между разрезом и сечением

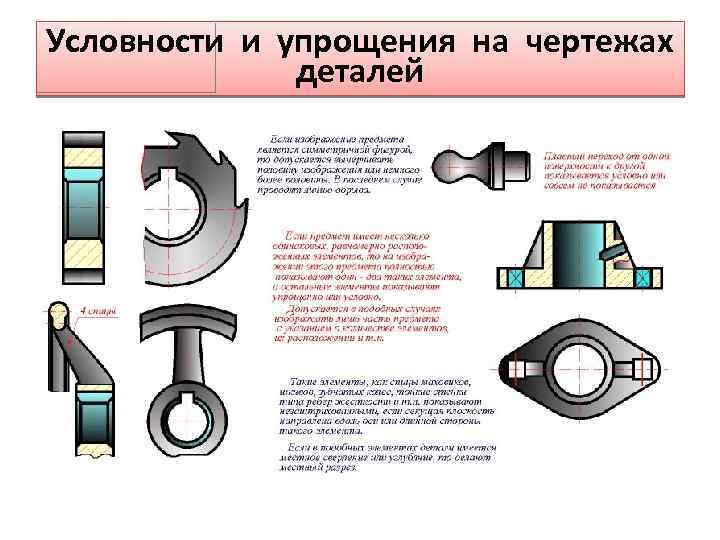

Условности и упрощения на чертежах деталей

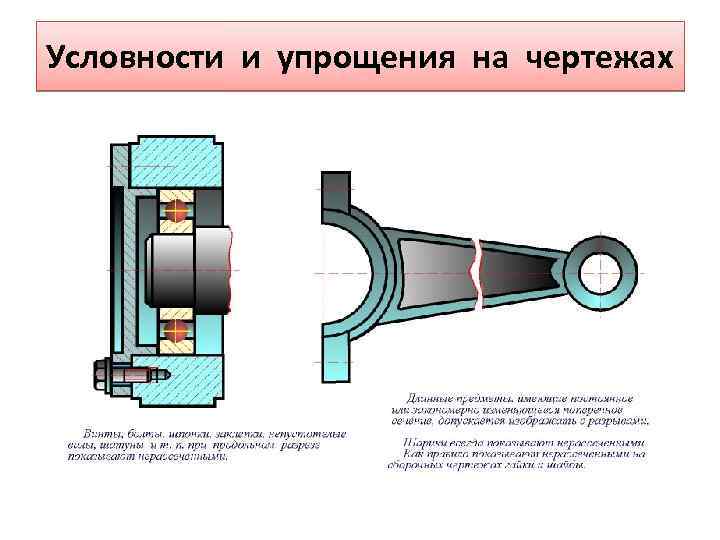

Условности и упрощения на чертежах

Показ отверстий, расположенных на цилиндрической поверхности Отверстия, расположенные на цилиндрической поверхности, даже если не попадают в секущую плоскость, допускается показывать как попавшие в разрез.
