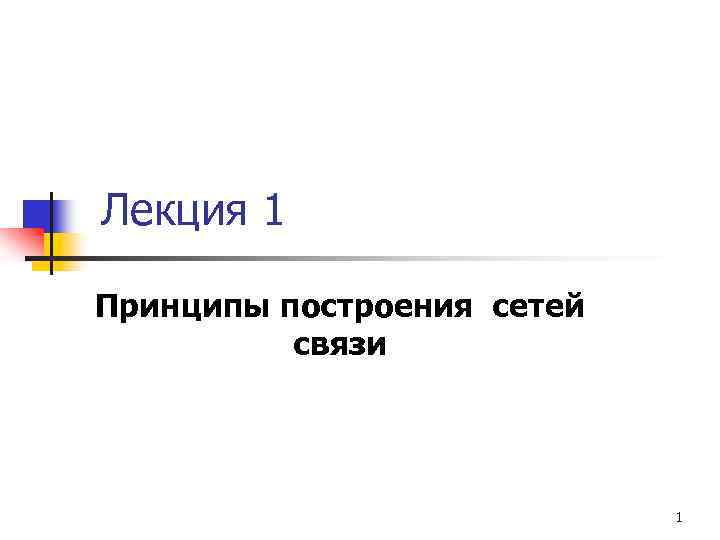

Лекция 1 Принципы построения сетей связи 1 Лекция 1 Принципы построения сетей связи 1

Вопросы лекции 1 1. 2. 3. 4. 5. Структура модуля «Основы теории телекоммуникационных сетей» Вопросы лекции 1 1. 2. 3. 4. 5. Структура модуля «Основы теории телекоммуникационных сетей» Понятие «сеть связи» Основные характеристики и параметры сетей связи Основные элементы сетей связи Классификация сетей связи 2

Структура модуля «Основы теории телекоммуникационных сетей» Дисципліна « Телекомунікаційні мережі, курування ними та комутація» Структура модуля «Основы теории телекоммуникационных сетей» Дисципліна « Телекомунікаційні мережі, курування ними та комутація» n Модуль1 « Основи теорії телекомунікаційних мереж» n n 18 лекцій (36 г) 18 практичних занять ( 36 г) Самостійні заняття (72 г) Модульна контрольна робота (залік) n Модуль 2 « Мережі з комутацією каналів» n Модуль 3 « Мережі з комутацією пакетів» 3

Структура модуля «Основы теории телекоммуникационных сетей» Модуль 1 « Основи теорії телекомунікаційних мереж» Темы Структура модуля «Основы теории телекоммуникационных сетей» Модуль 1 « Основи теорії телекомунікаційних мереж» Темы n n n Общие понятия сетей связи Математическое описание сетей связи Теория телетрафика Оценка качества обслуживания сетей связи Моделирование сетей связи Проектирование сетей связи (Экономическая оценка затрат на строительство и эксплуатацию сетей связи) 4

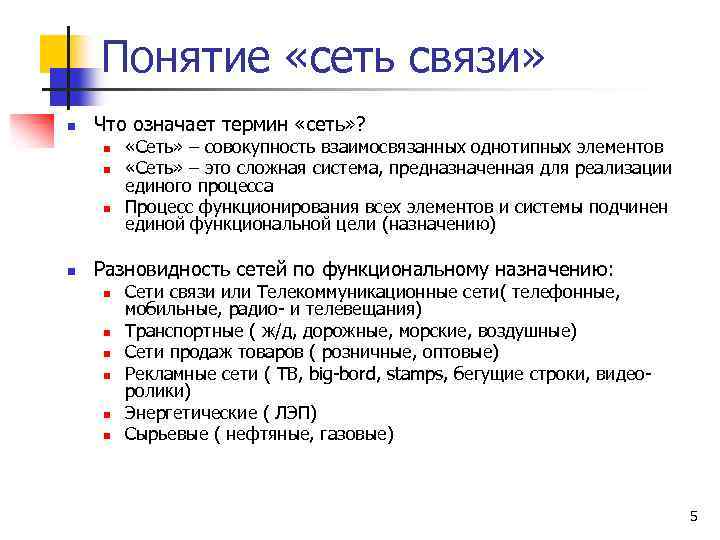

Понятие «сеть связи» n Что означает термин «сеть» ? n n «Сеть» – совокупность Понятие «сеть связи» n Что означает термин «сеть» ? n n «Сеть» – совокупность взаимосвязанных однотипных элементов «Сеть» – это сложная система, предназначенная для реализации единого процесса Процесс функционирования всех элементов и системы подчинен единой функциональной цели (назначению) Разновидность сетей по функциональному назначению: n n n Сети связи или Телекоммуникационные сети( телефонные, мобильные, радио- и телевещания) Транспортные ( ж/д, дорожные, морские, воздушные) Сети продаж товаров ( розничные, оптовые) Рекламные сети ( ТВ, big-bord, stamps, бегущие строки, видеоролики) Энергетические ( ЛЭП) Сырьевые ( нефтяные, газовые) 5

Понятие «сеть связи» Сеть связи - совокупность узлов, каналов и линий связи, обеспечивающих передачу Понятие «сеть связи» Сеть связи - совокупность узлов, каналов и линий связи, обеспечивающих передачу и прием сигналов между отправителем и получателем Обобщенная структура сети связи 1 уровень – источники и потребители информации 2 уровень – терминальные и оконечные устройства 3 уровень – линии и каналы связи 4 уровень – коммутационные системы 6

Понятие «сеть связи» Модель сети связи OSI Тип данных Уровень Функции 7. Прикладной уровень Понятие «сеть связи» Модель сети связи OSI Тип данных Уровень Функции 7. Прикладной уровень Доступ к сетевым службам 6. Уровень представления Представление и кодирование данных 5. Сеансовый уровень Управление сеансом связи 4. Транспортный Прямая связь между конечными пунктами и надежность Пакеты 3. Сетевой Определение маршрута и логическая адресация Кадры 2. Канальный Физическая адресация 1. Физический уровень Работа со средой передачи, сигналами и двоичными данными Данные Сегменты Биты 7

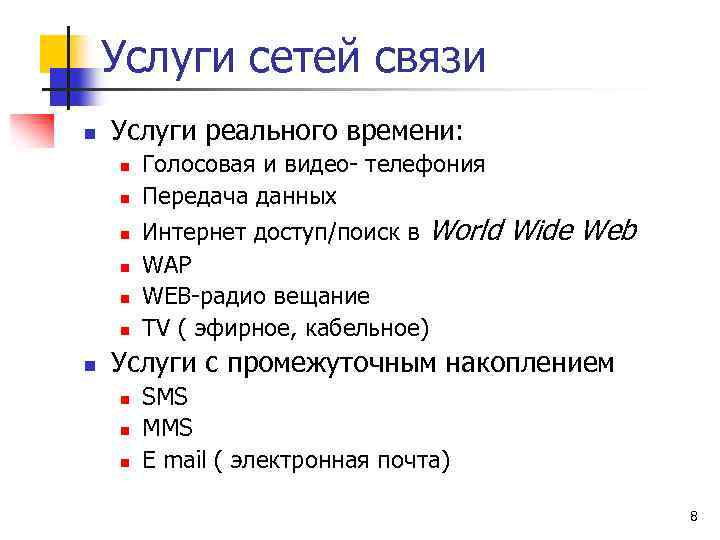

Услуги сетей связи n Услуги реального времени: n n n n Голосовая и видео- Услуги сетей связи n Услуги реального времени: n n n n Голосовая и видео- телефония Передача данных Интернет доступ/поиск в World WAP WEB-радио вещание TV ( эфирное, кабельное) Wide Web Услуги c промежуточным накоплением n n n SMS MMS E mail ( электронная почта) 8

Основные характеристики и показатели сетей связи n n Показатели качества обслуживания пользователя Характеристики функционирования Основные характеристики и показатели сетей связи n n Показатели качества обслуживания пользователя Характеристики функционирования сети Качество обслуживания пользователей – степень удовлетворения требованиям абонентов в достоверности, своевременности и надежности доставки информации. Эта степень оценивается числовым показателем Показатели качества обслуживания пользователей n n n n Доступность ( % отказов с соединении) Полноценность ( % переданных сообщений без ухудшения качества передачи) Беспрерывность ( % сообщений переданных без разрывов соединений) Безопасность Надежность Предоставление данных о состоянии счета пользователя Качество технической поддержки 9

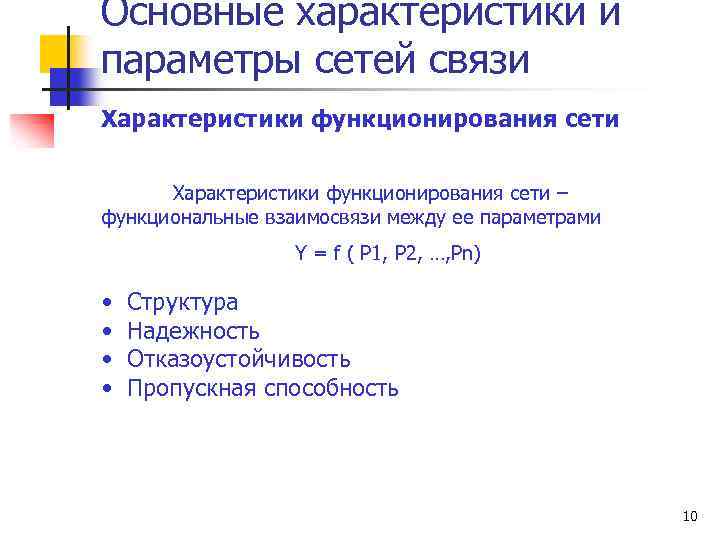

Основные характеристики и параметры сетей связи Характеристики функционирования сети – функциональные взаимосвязи между ее Основные характеристики и параметры сетей связи Характеристики функционирования сети – функциональные взаимосвязи между ее параметрами Y = f ( P 1, P 2, …, Pn) • • Структура Надежность Отказоустойчивость Пропускная способность 10

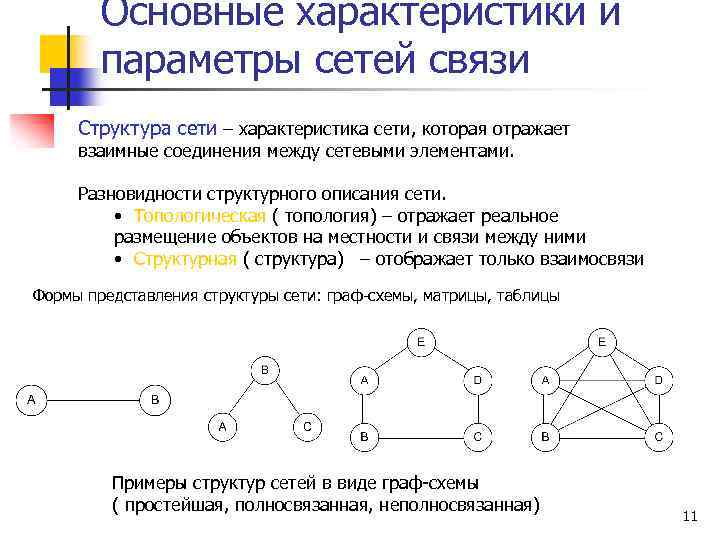

Основные характеристики и параметры сетей связи Структура сети – характеристика сети, которая отражает взаимные Основные характеристики и параметры сетей связи Структура сети – характеристика сети, которая отражает взаимные соединения между сетевыми элементами. Разновидности структурного описания сети. • Топологическая ( топология) – отражает реальное размещение объектов на местности и связи между ними • Структурная ( структура) – отображает только взаимосвязи Формы представления структуры сети: граф-схемы, матрицы, таблицы Примеры структур сетей в виде граф-схемы ( простейшая, полносвязанная, неполносвязанная) 11

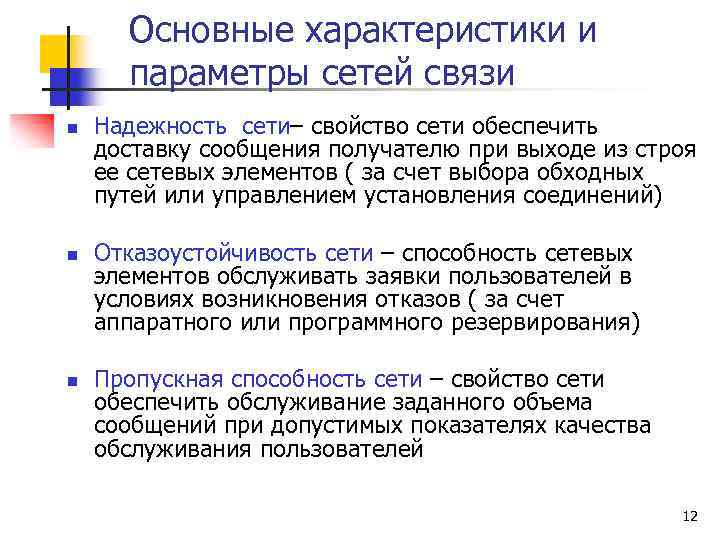

Основные характеристики и параметры сетей связи n n n Надежность сети– свойство сети обеспечить Основные характеристики и параметры сетей связи n n n Надежность сети– свойство сети обеспечить доставку сообщения получателю при выходе из строя ее сетевых элементов ( за счет выбора обходных путей или управлением установления соединений) Отказоустойчивость сети – способность сетевых элементов обслуживать заявки пользователей в условиях возникновения отказов ( за счет аппаратного или программного резервирования) Пропускная способность сети – свойство сети обеспечить обслуживание заданного объема сообщений при допустимых показателях качества обслуживания пользователей 12

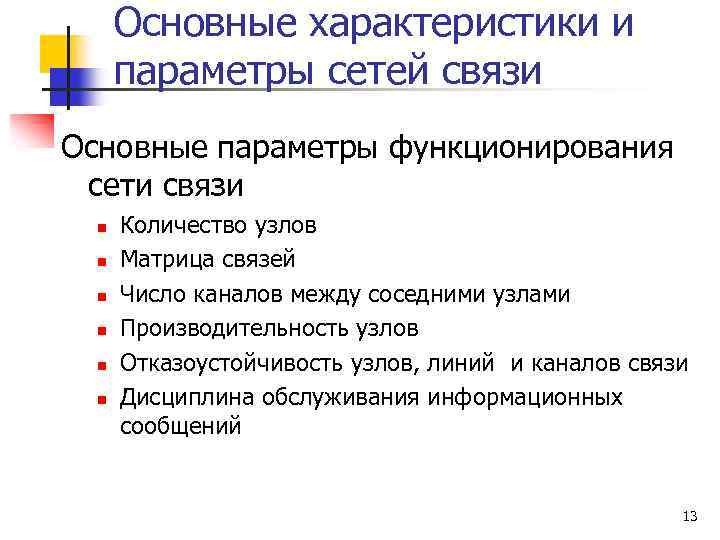

Основные характеристики и параметры сетей связи Основные параметры функционирования сети связи n n n Основные характеристики и параметры сетей связи Основные параметры функционирования сети связи n n n Количество узлов Матрица связей Число каналов между соседними узлами Производительность узлов Отказоустойчивость узлов, линий и каналов связи Дисциплина обслуживания информационных сообщений 13

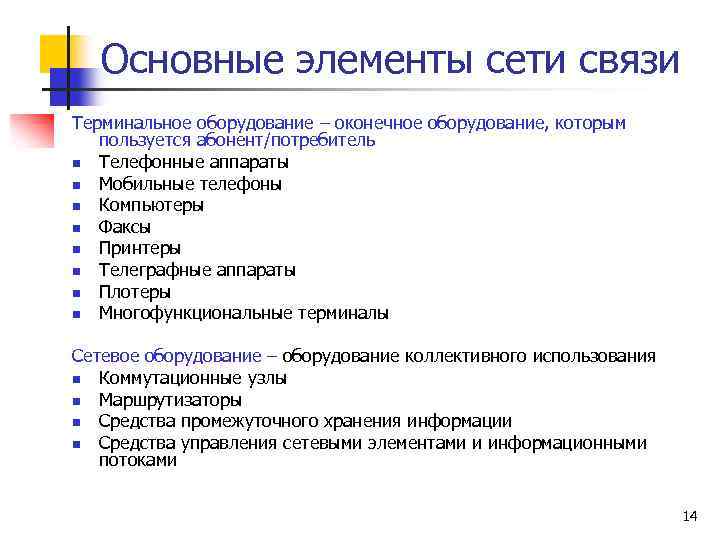

Основные элементы сети связи Терминальное оборудование – оконечное оборудование, которым пользуется абонент/потребитель n Телефонные Основные элементы сети связи Терминальное оборудование – оконечное оборудование, которым пользуется абонент/потребитель n Телефонные аппараты n Мобильные телефоны n Компьютеры n Факсы n Принтеры n Телеграфные аппараты n Плотеры n Многофункциональные терминалы Сетевое оборудование – оборудование коллективного использования n Коммутационные узлы n Маршрутизаторы n Средства промежуточного хранения информации n Средства управления сетевыми элементами и информационными потоками 14

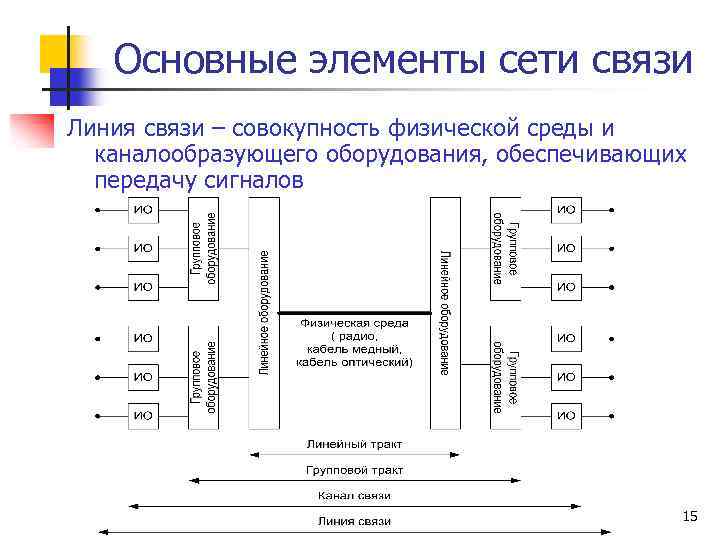

Основные элементы сети связи Линия связи – совокупность физической среды и каналообразующего оборудования, обеспечивающих Основные элементы сети связи Линия связи – совокупность физической среды и каналообразующего оборудования, обеспечивающих передачу сигналов 15

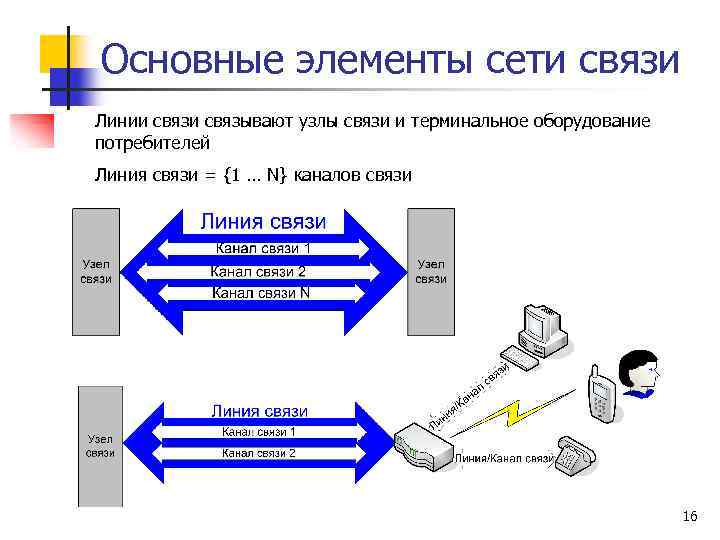

Основные элементы сети связи Линии связывают узлы связи и терминальное оборудование потребителей Линия связи Основные элементы сети связи Линии связывают узлы связи и терминальное оборудование потребителей Линия связи = {1 … N} каналов связи 16

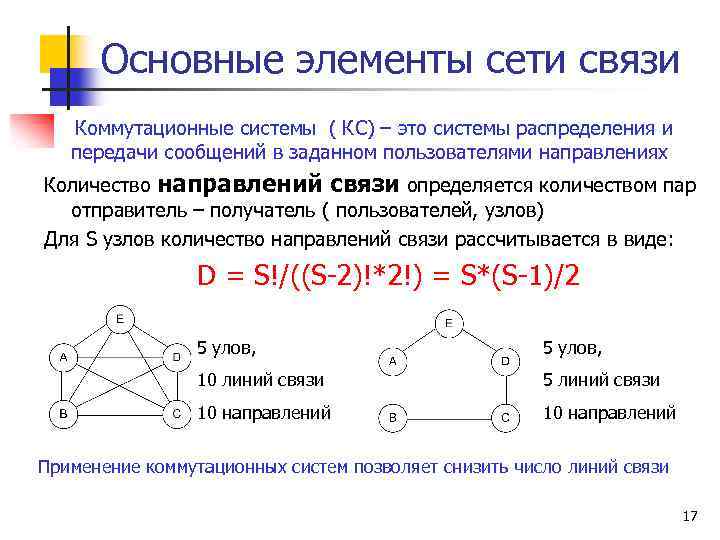

Основные элементы сети связи Коммутационные системы ( КС) – это системы распределения и передачи Основные элементы сети связи Коммутационные системы ( КС) – это системы распределения и передачи сообщений в заданном пользователями направлениях Количество направлений связи определяется количеством пар отправитель – получатель ( пользователей, узлов) Для S узлов количество направлений связи рассчитывается в виде: D = S!/((S-2)!*2!) = S*(S-1)/2 5 улов, 10 линий связи 5 линий связи 10 направлений Применение коммутационных систем позволяет снизить число линий связи 17

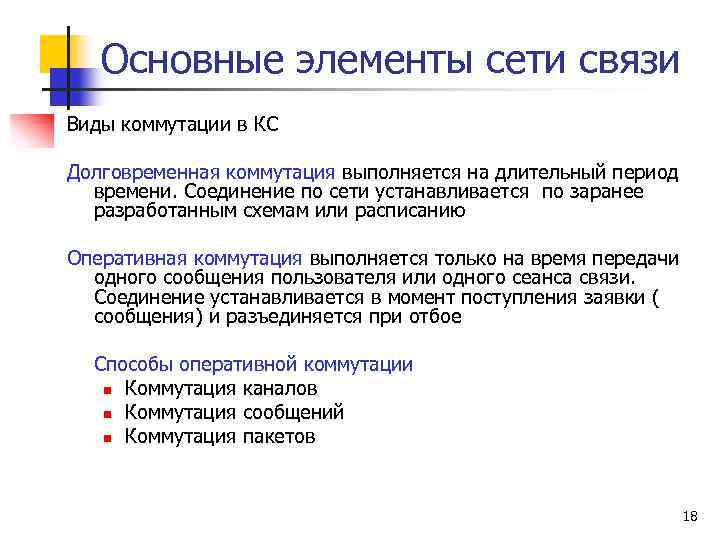

Основные элементы сети связи Виды коммутации в КС Долговременная коммутация выполняется на длительный период Основные элементы сети связи Виды коммутации в КС Долговременная коммутация выполняется на длительный период времени. Соединение по сети устанавливается по заранее разработанным схемам или расписанию Оперативная коммутация выполняется только на время передачи одного сообщения пользователя или одного сеанса связи. Соединение устанавливается в момент поступления заявки ( сообщения) и разъединяется при отбое Способы оперативной коммутации n Коммутация каналов n Коммутация сообщений n Коммутация пакетов 18

Основные элементы сети связи Коммутация каналов предусматривает последовательное ( цепочное) проключение каналов, образующих тракт Основные элементы сети связи Коммутация каналов предусматривает последовательное ( цепочное) проключение каналов, образующих тракт для соединения между вызывающим и вызываемым абонентами на сеанс связи ( на время разговора) Коммутация каналов применяется в сетях телефонной связи Соединение между абонентами автоматически устанавливается на каждой промежуточной АТС и удерживается до появления сигнала отбой со стороны любого абонента 19

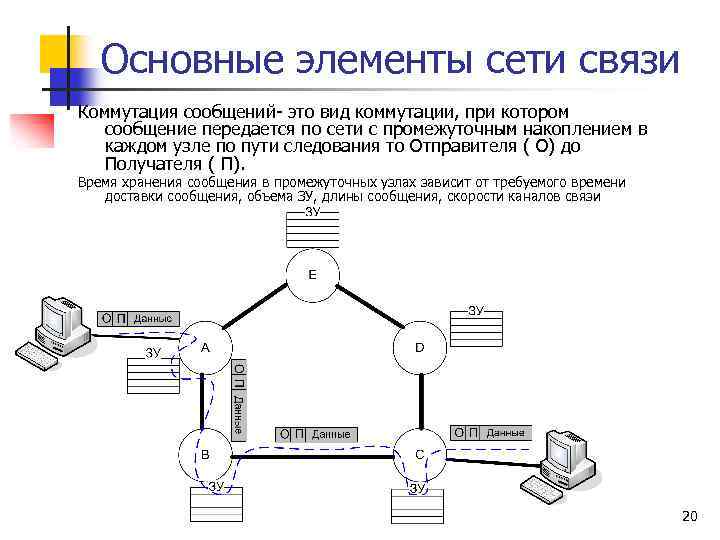

Основные элементы сети связи Коммутация сообщений- это вид коммутации, при котором сообщение передается по Основные элементы сети связи Коммутация сообщений- это вид коммутации, при котором сообщение передается по сети с промежуточным накоплением в каждом узле по пути следования то Отправителя ( О) до Получателя ( П). Время хранения сообщения в промежуточных узлах зависит от требуемого времени доставки сообщения, объема ЗУ, длины сообщения, скорости каналов связи 20

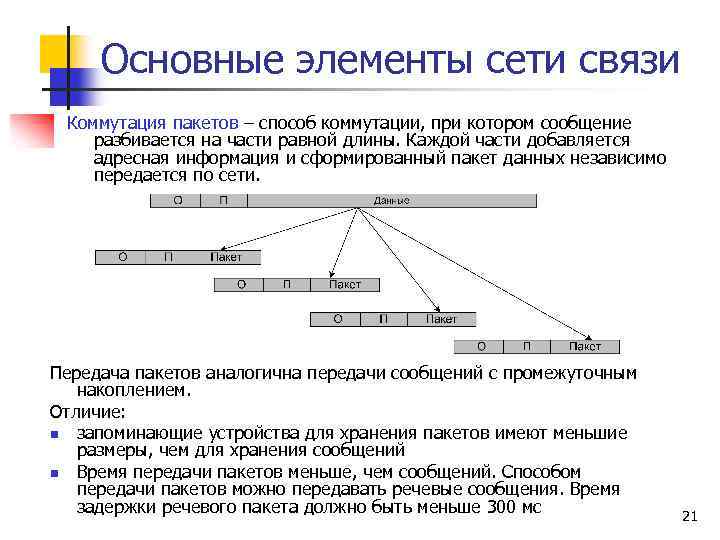

Основные элементы сети связи Коммутация пакетов – способ коммутации, при котором сообщение разбивается на Основные элементы сети связи Коммутация пакетов – способ коммутации, при котором сообщение разбивается на части равной длины. Каждой части добавляется адресная информация и сформированный пакет данных независимо передается по сети. Передача пакетов аналогична передачи сообщений с промежуточным накоплением. Отличие: n запоминающие устройства для хранения пакетов имеют меньшие размеры, чем для хранения сообщений n Время передачи пакетов меньше, чем сообщений. Способом передачи пакетов можно передавать речевые сообщения. Время задержки речевого пакета должно быть меньше 300 мс 21

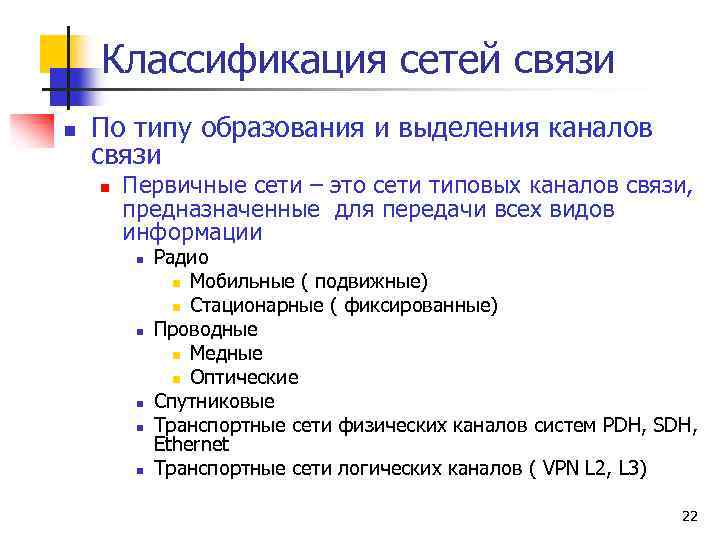

Классификация сетей связи n По типу образования и выделения каналов связи n Первичные сети Классификация сетей связи n По типу образования и выделения каналов связи n Первичные сети – это сети типовых каналов связи, предназначенные для передачи всех видов информации n n n Радио n Мобильные ( подвижные) n Стационарные ( фиксированные) Проводные n Медные n Оптические Спутниковые Транспортные сети физических каналов систем PDH, SDH, Ethernet Транспортные сети логических каналов ( VPN L 2, L 3) 22

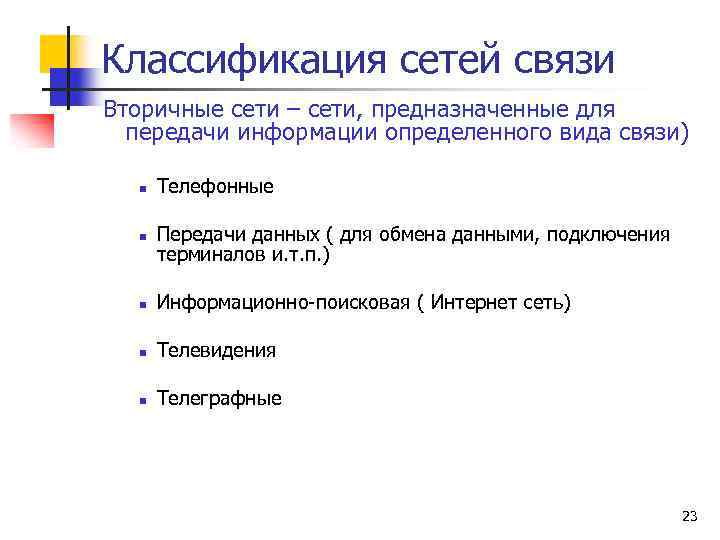

Классификация сетей связи Вторичные сети – сети, предназначенные для передачи информации определенного вида связи) Классификация сетей связи Вторичные сети – сети, предназначенные для передачи информации определенного вида связи) n n Телефонные Передачи данных ( для обмена данными, подключения терминалов и. т. п. ) n Информационно-поисковая ( Интернет сеть) n Телевидения n Телеграфные 23

Классификация сетей связи Классификация вторичных сетей n По принадлежности n n n n По Классификация сетей связи Классификация вторичных сетей n По принадлежности n n n n По степени мобильности n n n Корпоративные, Массовые, Ведомственные, Государственные, Частные Фельдегерско-почтовая Мобильные ( подвижные) Стационарные По степени автоматизации n n Неавтоматизированные Автоматизированные 24

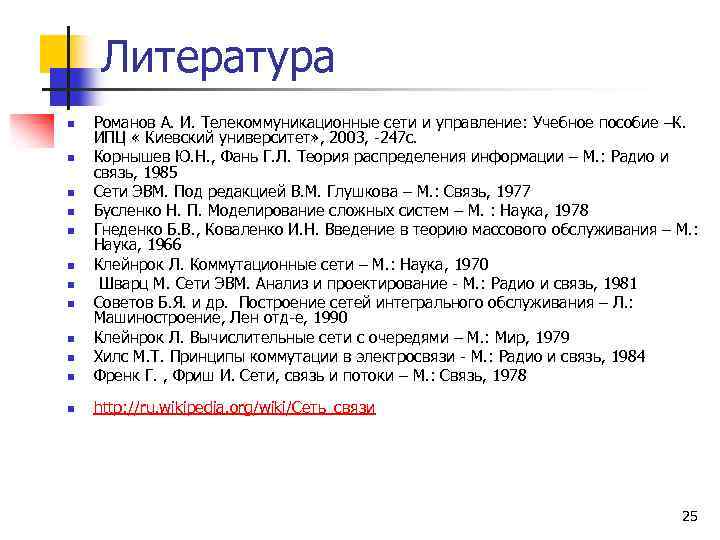

Литература n Романов А. И. Телекоммуникационные сети и управление: Учебное пособие –К. ИПЦ « Литература n Романов А. И. Телекоммуникационные сети и управление: Учебное пособие –К. ИПЦ « Киевский университет» , 2003, -247 с. Корнышев Ю. Н. , Фань Г. Л. Теория распределения информации – М. : Радио и связь, 1985 Сети ЭВМ. Под редакцией В. М. Глушкова – М. : Связь, 1977 Бусленко Н. П. Моделирование сложных систем – М. : Наука, 1978 Гнеденко Б. В. , Коваленко И. Н. Введение в теорию массового обслуживания – М. : Наука, 1966 Клейнрок Л. Коммутационные сети – М. : Наука, 1970 Шварц М. Сети ЭВМ. Анализ и проектирование - М. : Радио и связь, 1981 Советов Б. Я. и др. Построение сетей интегрального обслуживания – Л. : Машиностроение, Лен отд-е, 1990 Клейнрок Л. Вычислительные сети с очередями – М. : Мир, 1979 Хилс М. Т. Принципы коммутации в электросвязи - М. : Радио и связь, 1984 Френк Г. , Фриш И. Сети, связь и потоки – М. : Связь, 1978 n http: //ru. wikipedia. org/wiki/Сеть_связи n n n n n 25

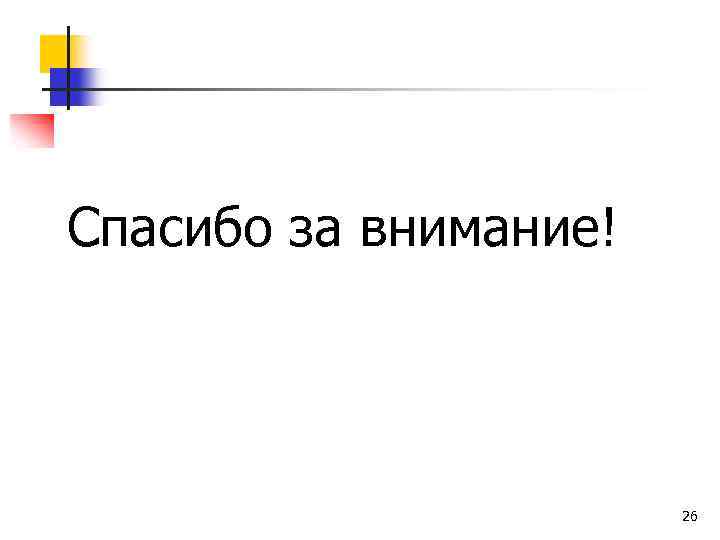

Спасибо за внимание! 26 Спасибо за внимание! 26

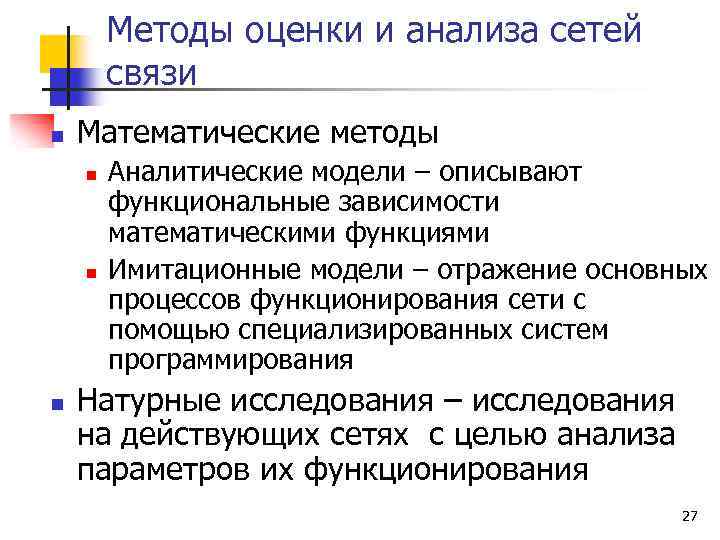

Методы оценки и анализа сетей связи n Математические методы n n n Аналитические модели Методы оценки и анализа сетей связи n Математические методы n n n Аналитические модели – описывают функциональные зависимости математическими функциями Имитационные модели – отражение основных процессов функционирования сети с помощью специализированных систем программирования Натурные исследования – исследования на действующих сетях с целью анализа параметров их функционирования 27

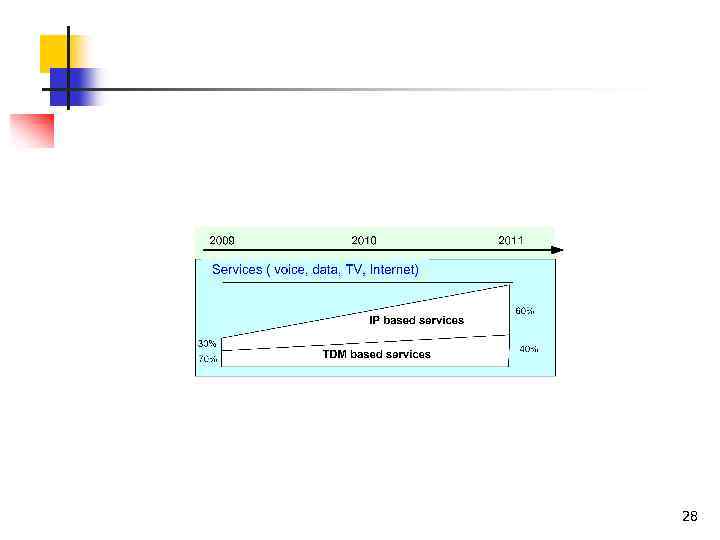

28 28
