Лекция 1 Правила оформления чертежей Форматы

Лекция № 1 Правила оформления чертежей

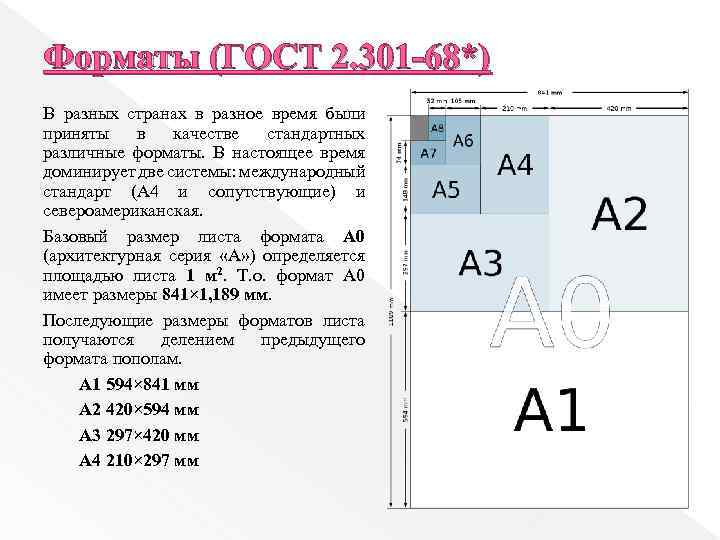

Форматы (ГОСТ 2. 301 -68*) В разных странах в разное время были приняты в качестве стандартных различные форматы. В настоящее время доминирует две системы: международный стандарт (A 4 и сопутствующие) и североамериканская. Базовый размер листа формата A 0 (архитектурная серия «A» ) определяется площадью листа 1 м 2. Т. о. формат A 0 имеет размеры 841× 1, 189 мм. Последующие размеры форматов листа получаются делением предыдущего формата пополам. А 1 594× 841 мм А 2 420× 594 мм А 3 297× 420 мм А 4 210× 297 мм

Масштабы (ГОСТ 2. 302 -68) Масштаб – это отношение линейных размеров изображенного предмета к его истинным размерам. Стандартом установлены следующие масштабы: натуральный масштаб (1: 1) масштаб увеличения (2: 1, 2, 5: 1, 4: 1, 5: 1, 10: 1, 20: 1, 40: 1, 50: 1, 100: 1 и т. д. ) масштаб уменьшения (1: 2, 5, 1: 4, 1: 5, 1: 10, 1: 20, 1: 40, 1: 50, 1: 100, 1: 200, 1: 400, 1: 500 и т. д. )

Типы линий (ГОСТ 2. 303 -68)

Оформление чертежа Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внеш ней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа. В правом нижнем углу располагается основная надпись (ГОСТ 2. 104 68). В основной надписи записываются необходимые сведения о чертеже: наименование чертежа, информация о предприятии, разработавшем чертёж, масштаб, номер листа, дату выпуска чертежа, а также информацию о лицах, ответственных за данный документ.

(1) – наименование изделия или его составной части; (2) обозначение документа; (3) условное обозначение материала; (4) литера, присвоенная данному документу; (5) масса изделия или его частей; (6) масштаб изображения предмета; (7) порядковый номер листа; (8) общее количество листов чертежа данного изделия; (9) наименование предприятия, выпустившего чертеж; (10) характер работы, выполненной подписавшим чертеж; (11) фамилии подписавших чертеж; (12) подписи; (13) даты подписания чертежа.

Чертежный шрифт (ГОСТ 2. 304 -81) Надписи на чертежах должны соответствовать ГОСТ 2. 304 81. Размер шрифта h - величина, определенная высотой прописных букв в мм. Высота прописных букв h измеряется перпендикулярно к основанию строки. Устанавливаются следующие размеры шрифта: 1, 8; 2, 5; 3, 5; 5; 7; 10; 14; 20; 28; 40. Установлены типы шрифтов А и Б. Для типа А толщина линий шрифта d=(1/14)h; для типа Б d=(1/10)h. Шрифт может исполняться без наклона или с наклоном 75°.

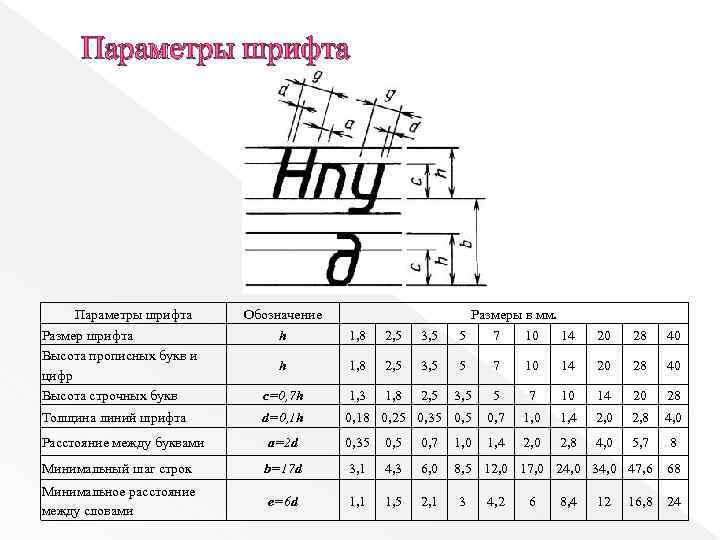

Параметры шрифта Размер шрифта Высота прописных букв и цифр Высота строчных букв Толщина линий шрифта Обозначение h 3, 5 Размеры в мм. 5 7 10 14 1, 8 2, 5 20 28 40 h 1, 8 2, 5 3, 5 5 7 10 14 20 28 40 c=0, 7 h 1, 3 1, 8 2, 5 3, 5 5 7 10 14 20 28 d=0, 1 h 0, 18 0, 25 0, 35 0, 7 1, 0 1, 4 2, 0 2, 8 4, 0 5, 7 8 Расстояние между буквами a=2 d 0, 35 0, 7 1, 0 Минимальный шаг строк b=17 d 3, 1 4, 3 6, 0 8, 5 12, 0 17, 0 24, 0 34, 0 47, 6 68 Минимальное расстояние между словами e=6 d 1, 1 1, 5 2, 1 3 4, 2 6 8, 4 12 16, 8 24

Ширина прописных букв: остальные 6 d букв Г, Е, З, С 5 d букв А, Д, М, Х, Ы, Ю 7 d букв Ж, Ф, Ш, Щ, Ъ 8 d Ширина строчных букв: остальные 5 d букв м, ъ, ы, ю 6 d букв ж, т, ф, ш, щ 7 d букв з, с 8 d Ширина арабских цифр: остальные 5 d цифра 1 3 d цифра 4 6 d

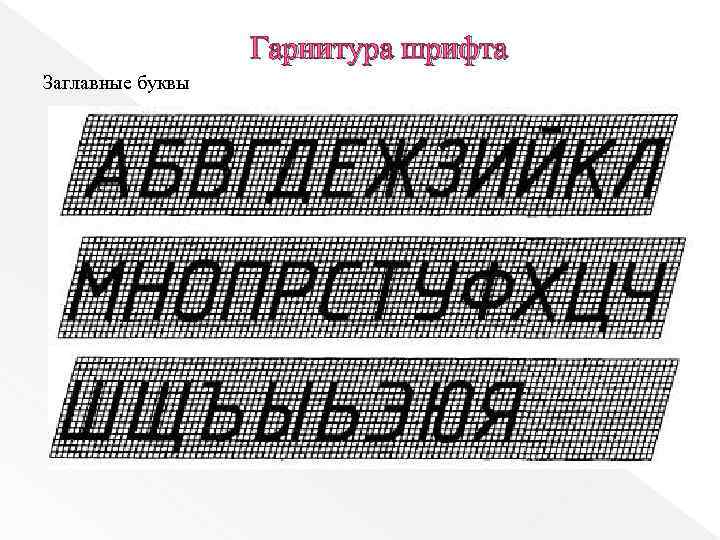

Гарнитура шрифта Заглавные буквы

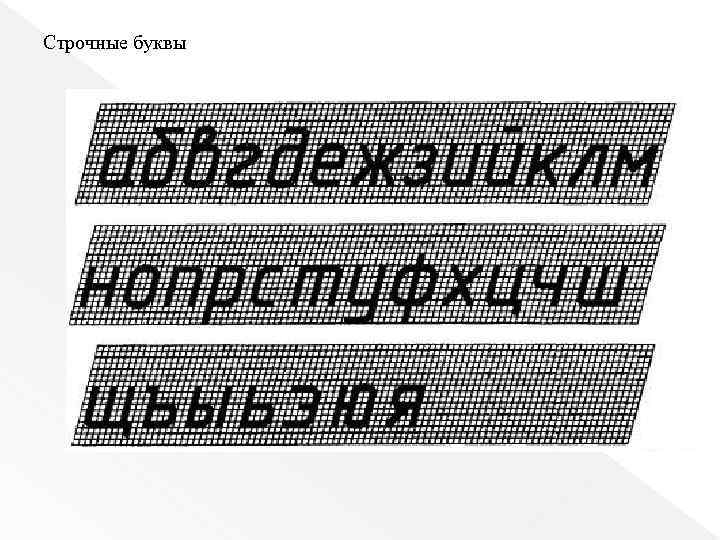

Строчные буквы

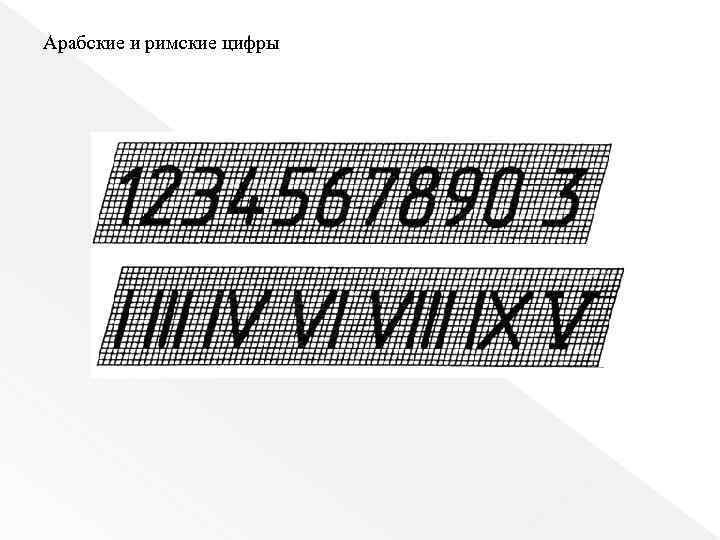

Арабские и римские цифры

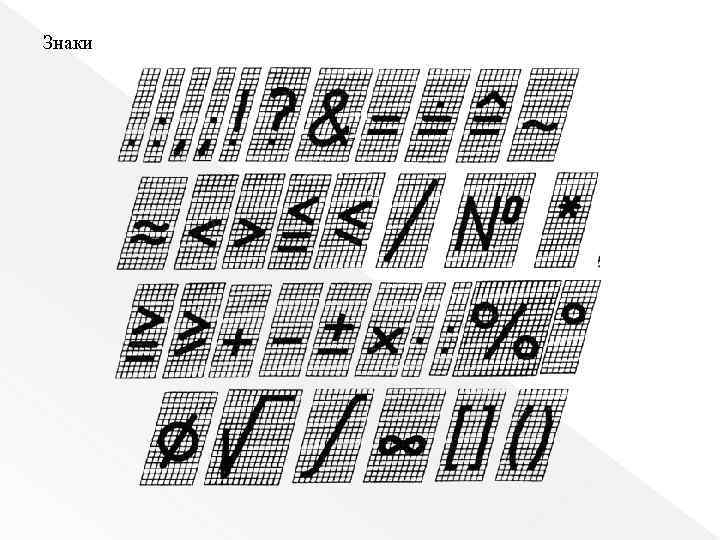

Знаки
